Smith圆图与阻抗匹配

合集下载

阻抗匹配与史密斯(Smith)圆图基本原理

阻抗匹配与史密斯(Smith)圆图基本原理

阻抗匹配与史密斯(Smith)圆图:基本原理本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例,并用作图法设计了一个频率为60MHz的匹配网络。

实践证明:史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下,需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括:∙计算机仿真:由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。

∙手工计算:这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

∙经验:只有在RF领域工作过多年的人才能使用这种方法。

总之,它只适合于资深的专家。

∙史密斯圆图:本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。

当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的影响以及进行稳定性分析。

第节 Smith 圆图及应用阻抗匹配

第节 Smith 圆图及应用阻抗匹配

(1) /4阻抗变换器匹配方法
此处接/4阻抗 变换器
Z 01 Z 0 Rl
Zin Z0
Z0
第一个电压波节点 所处的位置
/4
Z0
Z01
电容性负载
l1
4
l
4
l1
Z0
Z01
Z0
Zi n=Z0
Rx=Z0/
Z0
第一个电压波腹点 所处的位置
/4
Z0
Z01
电感性负载
Zl Rl jX l
l1
4
在圆图上做直线找到P1点相对中心点对称的P2点, P2点即是归一化负载导纳(查图得其归一化导纳即为0.4-j0.2)对应位置; P2点对应的向电源方向的电长度为0.463 ;
将P2点沿等l圆顺时针旋转与匹配电导圆交于A点B 点
A点的导纳为1+j1,对应的电长度为0.159,
B点的导纳为1-j1,对应的电长度为0.338。
纯电导线
g=1 匹配圆
开路点
匹配点
短路点
纯电纳圆
下半圆电感性
b=-1电纳圆弧
《微波技术与天线》
[例1-8]设负载阻抗为Zl=100+j50接入特性阻抗为Z0=50的传输线上。要用支节 调配法实现负载与传输线匹配,试用Smith圆图求支节的长度及离负载的距离。
解:
A
B
0.463 负载阻抗归一化2+j,并在圆图上找到与相对应的点P1;
(1)支节离负载的距离为
d1=(0.5-0.463) +0.159 =0.196 d2=(0.5-0.463) +0.338 =0.375
0.159 0.125
A B
(2)短路支节的长度:

Smith(史密斯)圆图阻抗匹配

Smith(史密斯)圆图阻抗匹配
一、圆图的基本原理
利用归一化阻抗与反射系数之间的一一对应 关系,将归一化阻抗表示在反射系数复平面上。
(z ') 2e j2z' 2 e j(2 2z')
构成反射系数复平面
2

ZL Z0 ZL Z0
2

tan 1
RL2
2 X LZ0

X
2 L

Z02
Z (z ') R jX 1 (z ') 1 (z ')
可得
2a b2 2 2 且 2 1
等反射系数模值圆的方程
jb
||=0.5 S=3
j
||=1, =0
开路点
a
1
1
||=1, = 短路点
j
||=0.2 S=1.5
1、反射系数曲线坐标(续)
2 2 z ' tan1 a b 反射系数相角射线方程
X

2b
(1

2 a
)2

b2
a

2
R R 1

b2


1
2

R 1
等归一化电阻圆方程
a
12


b

1 X
2



1 X
2

等归一化电抗圆方程
归一化电阻圆
j b
R0 R 0.5 R 1 R2
圆心都在实轴a上; a=1 圆心坐标与半径之和恒
一一对应关系
二、圆图的基本构成
阻抗圆图是表示在复平面上的反射系数和归 一化阻抗轨迹图,包括两个曲线坐标系统和四簇 曲线。

阻抗匹配与史密斯圆图

阻抗匹配与史密斯圆图

p jq
p jq R jX 1
R jX 1
p R2 1 X 2 (R 1)2 X 2
2x q (R 1)2 X 2

p-
R 2 R 1

q2


1 2 R 1
表示一组圆,其圆心位于:
p R R 1
q0
4.1 背景
一个众所周知的定理指出:对于直流电路,如果负载电阻等于电源内 阻,负载将从源获得最大功率。
R = 1W
+
VS -
RL
(a)电路
证明:当 RL RS 时输出功率最大。
V1
V1 =
RL RS RL
VS
P1
为方便起见,设 VS = 1V,RS = 1Ω
V1
=
1
RL RL
0.1
P1
QS QP
RP 1 3.32 RS
X S QS RS 166 W
XP

RP QP
181 W
1
C
12.78 pF
XS
L X P 384 nH

4.4 三元件匹配网络
两元件L形网络的潜在不足:源和负载的阻抗一旦确定了,网络的Q值 也就确定了。换句话说,使用L形网络,设计者不能选择电路的Q值, 而只能接受计算所得的值。
4.1 背景
举个实例来说明阻抗匹配的重要性:“iphone4信号门事件”
天线的工作原理是传输线理论,而传输线理论中有一个很重要的概念 就是阻抗匹配。线的阻抗和终端阻抗不匹配的时候,会产生很大的信号反射, 导致工作效率的大幅度下降。在手机天线工作的高频段,人体并不是一个 绝缘体,而是一个包含了极大电容的导体。如果让这样一个导体接触到天线 ,会导致天线传输特性的严重偏离,改变其自有阻抗。由于机器内部的电路 是不可能根据这个作出改变的,所以就会产生阻抗失配,导致性能下降。

史密斯(Smith)圆图

史密斯(Smith)圆图

阻抗匹配与史密斯(Smith)圆图: 基本原理本文利用史密斯圆图作为RF 阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例,并用作图法设计了一个频率为60MHz 的匹配网络。

实践证明:史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF 系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下,需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO 输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF 测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括:• 计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。

• 手工计算: 这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

• 经验: 只有在RF 领域工作过多年的人才能使用这种方法。

总之,它只适合于资深的专家。

•史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。

当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的影响以及进行稳定性分析。

最全的阻抗匹配与史密斯(Smith)圆图基本原理

最全的阻抗匹配与史密斯(Smith)圆图基本原理

最全的阻抗匹配与史密斯(Smith)圆图基本原理摘要:本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例,并给出了MAX2472工作在900MHz时匹配网络的作图范例。

事实证明,史密斯圆图仍然是确定传输线阻抗的基本工具。

在处理RF系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下,需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括•计算机仿真:由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。

•手工计算:这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

•经验:只有在RF领域工作过多年的人才能使用这种方法。

总之,它只适合于资深的专家。

•史密斯圆图:本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。

当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的影响以及进行稳定性分析。

Smith(史密斯)圆图阻抗匹配

Smith(史密斯)圆图阻抗匹配
R 1 2 b a R 1 R 1
2
2 2
等归一化电阻圆方程
2
1 1 2 a 1 b X X
等归一化电抗圆方程
归一化电阻圆
j b
R0
a=1
R 0.5
R 1
一、圆图的基本原理
利用归一化阻抗与反射系数之间的一一对应 关系,将归一化阻抗表示在反射系数复平面上。
( z ') 2e j 2 z ' 2 e j (2 2 z ')
Z L Z0 2 Z L Z0
Z ( z ') R jX
1
构成反射系数复平面
2 X L Z0 2 tan 2 2 2 RL XL Z0
2 2 z ' tan1 a b
j b 向电源 135 180 180 135 向负载 90
电刻度 起点
反射系数相角射线方程
特点:
45 a 0
90
z'变化 /4 ,变化, z'变化 /2 , 变化2,故绕圆一周相当于考察 点在线上移动/2。 旋转方向:向电源移动,z'增加, 顺时针旋转;向负载移动,z'减小, 逆时针旋转。
2、导纳圆图的另一构成方法
j b
旋转构图方法:
阻抗圆图上P与P'点关 于原点对称,根据/4阻抗 变换特性可知,这两点阻抗 互为倒数,即P'点的阻抗为 P点的导纳。 因此,可以将阻抗圆图 旋转180°就可以得到一种 新的导纳圆图。
P a
P’
第二种导纳圆图的特点
' j b
B0
感性
B 1

Smith_chart

Smith_chart

阻抗匹配与史密斯(Smith)圆图: 基本原理本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例,并用作图法设计了一个频率为60MHz的匹配网络。

实践证明:史密斯圆图仍然是计算传输线阻抗的基本工具。

在处理RF系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下,需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括:•计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。

•手工计算: 这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

•经验: 只有在RF领域工作过多年的人才能使用这种方法。

总之,它只适合于资深的专家。

•史密斯圆图: 本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。

当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的影响以及进行稳定性分析。

Smith圆图在天线阻抗匹配上的应用

Smith圆图在天线阻抗匹配上的应用

Smith圆图在天线阻抗匹配上的应用天线性能的好坏直接决定了所发射信号的强弱,在调试天线时,阻抗匹配、电压驻波比对天线的性能影响很大,在调试阻抗以及驻波比时,利用Smith圆图能够简单方便的提供帮助。

通过Smith圆图,我们能够迅速的得出在传输线上任意一点阻抗、电压反射系数、驻波比等数据。

图1-1Smith圆图如图1-1所示,Smith圆图中包括电阻圆(图中红色的,从右半边开始发散的圆)和电导圆(图中绿色的,从左半圆发散开的圆),和电阻电导圆垂直相交的半圆则称为电抗圆,其中,中轴线以上的电抗圆为正电抗圆(表现为感性),中轴线以下的为负电抗圆(表现为容性)。

一、利用Smith圆图进行阻抗匹配1、使用并联短截线的阻抗匹配我们可以通过改变短路的短截线的长度与它在传输线上的位置来进行传输网络的匹配,当达到匹配时,连接点的输入阻抗应正好等于线路的特征阻抗。

图2-1并联短截线的阻抗匹配假设传输线特征阻抗的导纳为Yin,无损耗传输线离负载d处的输入导纳Yd=Yin+jB(归一化导纳即为1+jb),输入导纳为Ystub=-jB的短截线接在M点,以使负载和传输线匹配。

在Smith圆图上的操作步骤:1.做出负载的阻抗点A,反向延长求出其导纳点B;2.将点B沿顺时针方向(朝着源端)转动,与r=1的圆交于点C和D;3.点D所在的电抗圆和圆周交点为F;4.分别读出各点对应的长度,B(aλ),C(bλ),F(kλ);5.可以得出:负载至短截线连接点的最小距离d=bλ-aλ,短截线的长度S=kλ-0.25λ。

图2-2Smith圆图联短截线的阻抗匹配2、使用L-C电路的阻抗匹配在RF电路设计中,还经常用L-C电路来达到阻抗匹配的目的,通常的可以有如下8种匹配模型可供选择:图2-3L-C阻抗匹配电路这些模型可根据不同的情况合理选择,如果在低通情况下可选择串联电感的形式,而在高通时则要选择串联电容的形式。

使用电容电感器件进行阻抗匹配,在Smith圆图上的可以遵循下面四个规则:-沿着恒电阻圆顺时针走表示增加串联电感;-沿着恒电阻圆逆时针走表示增加串联电容;-沿着恒电导圆顺时针走表示增加并联电容;-沿着恒电导圆逆时针走表示增加并联电感。

用史密斯圆图做RF阻抗匹配课件

用史密斯圆图做RF阻抗匹配课件
02
RF阻抗匹配概述
阻抗匹配可以减少信号在传输过程中的反射和能量损失,从而提高信号的传输效率。
提高传输效率
保证信号质量
延长设备寿命
阻抗匹配可以减少信号失真和噪声,从而提高信号的质量。
阻抗匹配可以减少设备的热损耗和磨损,从而延长设备的寿命。
03
02
01
改变传输线的长度和形状
通过改变传输线的长度和形状,可以调整传输线的特性阻抗,从而实现阻抗匹配。
优势
对于复杂的多端口网络,使用史密斯圆图进行阻抗匹配可能较为繁琐。
局限性
04
案例分析
阻抗匹配原理:史密斯圆图是用于阻抗匹配的有力工具,特别是对于50欧姆的负载。通过调整传输线的特性阻抗,可以使其与50欧姆负载匹配,从而最小化信号反射。
操作步骤
1. 在史密斯圆图上找到50欧姆的点。
2. 确定源阻抗。
2. 确定源阻抗。
3. 使用传输线逐步调整,使源阻抗与目标负载匹配。
结果:通过史密斯圆图,可以快速找到非50欧姆负载的最佳阻抗匹配位置。
阻抗匹配原理:在多频段RF应用中,可能需要同时考虑多个频段的阻抗匹配。史密斯圆图可以用来分析不同频段下的阻抗匹配情况。
操作步骤
1. 在史密斯圆图上分别标出各频段的阻抗点。
3. 使用传输线进行逐步调整,使源阻抗与50欧姆负载匹配。
结果:通过史密斯圆图,可以直观地观察到阻抗匹配的过程,并找到最佳的匹配位置。

阻抗匹配原理:对于非50欧姆的负载,同样可以使用史密斯圆图进行阻抗匹配。关键在于找到合适的传输线特性阻抗,以最小化信号反射。
操作步骤
1. 在史密斯圆图上找到目标负载的阻抗点。
随着技术的不断进步,RF系统的复杂性和性能要求也在不断提高。因此,未来的研究将更加关注如何提高史密斯圆图的精度和适应性,以应对更广泛的阻抗匹配需求。

阻抗匹配和史密斯(Smith)圆图:大体原理

阻抗匹配和史密斯(Smith)圆图:大体原理

摘要:本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例,并给出了MAX2474工作在900MHz时匹配网络的作图范例。

事实证明,史密斯圆图仍然是确定传输线阻抗的基本工作。

在处置RF 系统的实际应用问题时,总会碰到一些超级困难的工作,对各部份级联电路的不同阻抗进行匹配就是其中之一。

一般情况下,需要进行匹配的电路包括天线与(LNA)之间的匹配、输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的)对匹配网络具有明显的、不可预知的影响。

频率在数十以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括计算机仿真:由于这种软件是为不同功能设计的而不只是用于阻抗匹配,所以利用起来比较复杂。

设计者必需熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有效数据的技术。

另外,除非计算机是专门为这个用途制造的,不然电路仿真软件不可能预装在计算机上。

手工计算:这是一种极为繁琐的方式,因为需要用到较长(“几千米”)的计算公式、而且被处置的数据多为复数。

经验:只有在RF领域工作过连年的人材能利用这种方式。

总之,它只适合于资深的专家。

史密斯圆图:本文要重点讨论的内容。

本文的主要目的是温习史密斯圆图的结构和背景知识,而且总结它在实际中的应用方式。

讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。

固然,史密斯圆图不仅能够为咱们找出最大功率传输的匹配网络,还能帮忙设计者优化噪声系数,肯定品质因数的影响和进行稳定性分析。

图1. 阻抗和史密斯圆图基础基础知识在介绍史密斯圆图的利用之前,最好回顾一下RF环境下(大于100MHz) IC连线的电磁波传播现象。

用史密斯圆图做RF阻抗匹配

用史密斯圆图做RF阻抗匹配

ZO ) / ZO ZO ) / ZO
z 1 1/ YL z 1 1/ YL
1/ YO 1/ YO
YO YO
ห้องสมุดไป่ตู้
YL YL
1 1
y y
y 1 L y 1
1. 可知:将反射系数取负号之后,这个点按阻抗圆图 读出来的阻抗实际上是其导拉;
2. 所以旋转180度后:阻抗原图就变成了导拉原图;
3. 导纳圆图中:读数方式还是不变,只是读出来的数 值表示的是导拉不是阻抗。
z 1 z 1
建立圆图-公式整理
z r jx 1 L 1 r ji 1 L 1 r ji
r
r
r
2
1
i2
( r
1 )2 1
复平面(r, i)上的圆:以 (r/(r+1), 0) 为圆心,半径为 1/(1+r) , 圆周上的点表示具有相同实部r的阻抗。
(r
1)2
i
1 x
2
1 x2
求解等效阻抗
1. 串联电抗(x)对电感元件而言为正数,对电容元件而言为负数。 2. 并联电纳(b)对电容元件而言为正数,对电感元件而言为负数。 3. 圆心出发-A-A’-B-B’-C-C’-D-D’-Z
阻抗匹配原理图
1. 目标:在60MHz工作频率下匹配源阻抗(ZS)和负载阻抗(ZL) ; 2. 网络结构已经确定为低通,L型; 3. 也可以把问题看作是如何使负载转变成数值等于Z * S的阻抗 。
复平面(r, i)上的圆:圆心为(1,1/x),半径1/x , 圆周上的点表示具有相同虚部x的阻抗。
绘制smith阻抗圆图
• 将两簇圆周放在一起:一簇圆周的所有圆 会与另一簇圆周的所有圆相交。

Smith圆图和阻抗匹配网络PDF格式讲义

Smith圆图和阻抗匹配网络PDF格式讲义
2
C1 C2 R2
Ceq Rs
2 1 + Q2 C1 = C2 2 QQ2 − Q2
Cp
Rp
14
L型匹配网络
– 组成:两个不同性质的电抗元件构成 – 特性:窄带网络,具有滤波功能 (Q) – 两种L匹配网络
Xs
RS
Xs
RS
Xp RL
Xp
RL
Rs > RL
Rs < RL
Xs为串联支路电抗元件, Xp为并联支路电抗元件 – 若已知Rs、RL,并为纯电阻,电路工作频率为ωo,可求出匹 配网络L、C的值。
1 − Γ 1 + Γ e − jπ 1 y= = = 1 + Γ 1 − Γ e − jπ z
– 其中Y为网络端口导纳,Y0为参 考导纳,y为归一化导纳, y=Y/Y0,Y0通常为1/50=0.02S – 导纳和Γ平面上的点存在一一 对应的关系 – 比较z和y的表达式可得,阻抗到 导纳的转换,只需将该阻抗点 在Γ平面上旋转180o,即导纳点 是阻抗点关于原点的对称点 – 将 Smith 阻抗圆图旋转180o得 的圆图称为 Smith 导纳圆图
A
Zin
B
Zo
ZL
l
λ
1λ 8
Γ 为 Z L 端的反射系数
因此,在端口AB处的反射系数为Γe2jβl,与负载端的反射系数相比,其模 不便,只是相角增加了-2βl。在直角 坐标系中,将归一化阻抗zL绕着圆心, 以|Γ|为半径,顺时针旋转2βl角度, 对应的点即为归一化zin。 Zin – 顺时针旋转:ZL – 逆时针旋转:Zin ZL
网络有载 Q 值 Qe =
20
• 当RS/Ri>>1, RL/Ri >>1时

最全的阻抗匹配与史密斯(Smith)圆图基本原理!

最全的阻抗匹配与史密斯(Smith)圆图基本原理!

最全的阻抗匹配与史密斯(Smith)圆图基本原理!摘要:本文利用史密斯圆图作为RF阻抗匹配的设计指南。

文中给出了反射系数、阻抗和导纳的作图范例,并给出了MAX2472工作在900MHz时匹配网络的作图范例。

事实证明,史密斯圆图仍然是确定传输线阻抗的基本工具。

在处理RF系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下,需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、功率放大器输出(RFOUT)与天线之间的匹配、LNA/VCO输出与混频器输入之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的RF测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括计算机仿真:由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。

设计者必须熟悉用正确的格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外,除非计算机是专门为这个用途制造的,否则电路仿真软件不可能预装在计算机上。

手工计算:这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

经验:只有在RF领域工作过多年的人才能使用这种方法。

总之,它只适合于资深的专家。

史密斯圆图:本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例,比如找出匹配网络元件的数值。

当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的影响以及进行稳定性分析。

如何用史密斯圆图进行阻抗匹配

如何用史密斯圆图进行阻抗匹配

如何用史密斯圆图进行阻抗匹配史密斯圆图简介史密夫图表(Smith chart,又称史密斯圆图)是在反射系散平面上标绘有归一化输入阻抗(或导纳)等值圆族的计算图。

是一款用于电机与电子工程学的图表,主要用于传输线的阻抗匹配上。

该图由三个圆系构成,用以在传输线和某些波导问题中利用图解法求解,以避免繁琐的运算。

一条传输线(transmission line)的电阻抗力(impedance)会随其长度而改变,要设计一套匹配(matching)的线路,需要通过不少繁复的计算程序,史密夫图表的特点便是省略一些计算程序。

阻抗匹配简介阻抗匹配(impedance matching)信号源内阻与所接传输线的特性阻抗大小相等且相位相同,或传输线的特性阻抗与所接负载阻抗的大小相等且相位相同,分别称为传输线的输入端或输出端处于阻抗匹配状态,简称为阻抗匹配。

否则,便称为阻抗失配。

有时也直接叫做匹配或失配。

如何用史密斯圆图进行阻抗匹配史密斯圆图红色的代表阻抗圆,蓝色的代表导纳圆!先以红色线为例!圆中间水平线是纯阻抗线,如果有点落在该直线上,表示的是纯电阻!例如一个100欧的电阻,就在中间那条线上用红色标2.0的地方;15欧的电阻就落在中间红色标0.3的点上!水平线上方是感抗线,下方是容抗线;落在线上方的点,用电路表示,就是一个电阻串联一个电感,落在线下方的点,是一个电阻串联一个电容。

图上的圆表示等阻抗线,落在圆上的点阻抗都相等,向上的弧线表示等感抗线,向下的弧线表示等容抗线!可以看出是感是容,是高是低接着讲蓝色线。

因为导纳是阻抗的倒数,所以,很多概念都很相似。

中间的是电导线,图上的圆表示等电导圆,向上的是等电纳线,向下的是等电抗线!用。

射频阻抗匹配与史密斯_Smith_圆图:基本原理详解

射频阻抗匹配与史密斯_Smith_圆图:基本原理详解

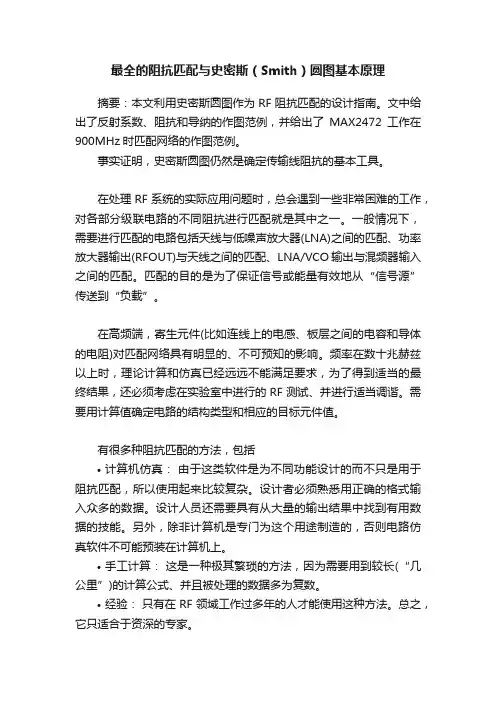

阻抗匹配与史密斯(Smith)圆图:基本原理在处理 RF 系统的实际应用问题时,总会遇到一些非常困难的工作,对各部分级联电路的不同阻抗进行匹配就是其中之一。

一般情况下, 需要进行匹配的电路包括天线与低噪声放大器(LNA)之间的匹配、 功率放大器输出(RFOUT)与天线之间的匹配、 LNA/VCO 输出与混频器输入 之间的匹配。

匹配的目的是为了保证信号或能量有效地从“信号源”传送到“负载”。

在高频端,寄生元件(比如连线上的电感、板层之间的电容和导体的电阻)对匹配网络具有明显的、不可预知的影响。

频率在数十兆赫兹 以上时,理论计算和仿真已经远远不能满足要求,为了得到适当的最终结果,还必须考虑在实验室中进行的 RF 测试、并进行适当调谐。

需要用计算值确定电路的结构类型和相应的目标元件值。

有很多种阻抗匹配的方法,包括•计算机仿真: 由于这类软件是为不同功能设计的而不只是用于阻抗匹配,所以使用起来比较复杂。

设计者必须熟悉用正确的 格式输入众多的数据。

设计人员还需要具有从大量的输出结果中找到有用数据的技能。

另外,除非计算机是专门为这个用途 制造的,否则电路仿真软件不可能预装在计算机上。

• • •手工计算: 这是一种极其繁琐的方法,因为需要用到较长(“几公里”)的计算公式、并且被处理的数据多为复数。

经验: 只有在 RF 领域工作过多年的人才能使用这种方法。

总之,它只适合于资深的专家。

史密斯圆图:本文要重点讨论的内容。

本文的主要目的是复习史密斯圆图的结构和背景知识,并且总结它在实际中的应用方法。

讨论的主题包括参数的实际范例,比如找出匹 配网络元件的数值。

当然,史密斯圆图不仅能够为我们找出最大功率传输的匹配网络,还能帮助设计者优化噪声系数,确定品质因数的 影响以及进行稳定性分析。

图 1. 阻抗和史密斯圆图基础基础知识在介绍史密斯圆图的使用之前,最好回顾一下 RF 环境下(大于 100MHz) IC 连线的电磁波传播现象。
