计算机绘图AB复习题

计算机绘图AB复习题
一、单项选择题
1. 在点的坐标输入中，实现相对坐标输入的方法为
(A) 设置用户坐标系
(B) 不能使用相对坐标
(C) 直接输入坐标数据
(D) 在坐标数据前加符号
正确答案：D
2. 世界坐标系原点的位置，将
(A) 始终在绘图区域的左下角
(B) 由UCS命令设定
(C) 由LIMITS命令对绘图界限的设置来确定
(D) 由ZOOM命令设定
正确答案：C
3. 用INSERT命令进行图块的插入，可以插入的对象为
(A) 用BLOCK命令定义的块
(B) 用WBLOCK命令保存的块
(C) 其他图形文件
(D) 以上均可
正确答案：D
4. 对于正在操作的命令要想终止它，需
(A) 按Ctrl-C键
(B) 按Esc键
(C) 单击标准工具条上的Undo按钮
(D) 按空格键
正确答案：B
5. 三维绘图中，在物体的某个表面上画图
(A) 可直接使用二维绘图命令
(B) 用UCS命令将该表面定义成XY坐标面，再使用二维绘图命令
(C) 可直接使用三维绘图命令
(D) 只能使用建立表面模型的命令
正确答案：B
6. 将某一图层冻结，则该图层
(A) 不能显示和编辑
(B) 不能参加重新生成运算
(C) 不能输出
(D) 不能显示、编辑、输出，不参加重新生成运算
正确答案：D
7. 三维面（3DFACE）命令可构造出空间任意位置的平面，一个三维面
(A) 是任意多边形平面
(B) 是3或4个顶点的多边形平面
(C) 只能是三角形平面
(D) 只能是四边形平面
正确答案：B
8. AutoCAD中的表面模型
(A) 是用二维绘图方法建立的平面
(B) 是对三维物体的轮廓进行的描述
(C) 不仅定义了三维物体的轮廓，而且还定义了它的表面，具有面的特征
(D) 具有体的特征，用户可以对它进行挖孔、剖切以及进行布尔运算操作正确答案：C
9. SOLVIEW和SOLDRAW命令是
(A) 一对相伴命令，在模型空间画出剖视图
(B) 一对相伴命令，可在图纸空间画出多面正投影和剖视图
(C) 图纸空间中的编辑和绘图命令
(D) 在模型空间创建多重视窗的一对相伴命令
正确答案：B
10. 使用VPOINT命令选择三维视点的操作方法为
(A) 可直接键入视点的坐标值
(B)输入视线在XY平面上的投影与X轴的夹角和视线与XY平面的夹角
(C) 通过三维坐标架和一个罗盘图标确定三维观察方向
(D)以上三种方法都对
正确答案：D
11. 三维多义线（3DPOL Y）命令
(A) 只能画直线段，不能画圆弧，亦不能定义线宽
(B) 与二维多义线（PLINE）命令相同
(C) 可以画直线段、圆弧，亦能定义线宽
(D) 只能画曲线，能定义线宽
正确答案：A
12. 在渲染操作中，光源是
(A) 由用户设置一个光源
(B) 可以由用户设置多个光源
(C) 由系统自动设置的
(D) 只是为了产生阴影而设置的
正确答案：B
13. 在图纸空间中去访问模型空间，可以通过实现
(A) TILEMODE=1
(B) PSPACE命令
(C) MVIEW命令
(D) 单击状态行上的图纸（PAPER）按钮
正确答案：D
14. 将某一图层关闭，则该图层
(A) 不能显示和编辑
(B) 不能显示、编辑和输出
(C) 不能输出
(D) 不能显示、编辑和输出，也不参加重新生成运算
正确答案：B
15. 在渲染操作中，背景可以设置成
(A) 纯色
(B) 渐变色
(C) 图像文件
(D) 以上均可
正确答案：D
16. 用BLOCK命令将当前图形定义成块后，当前图形将
(A) 在屏幕上保持原状不变
(B) 由用户决定是否保留
(C) 自动变成块保留在屏幕上
(D) 从屏幕上消失，再用OOPS命令即可将其恢复
正确答案：B
17. 用MIRROR作镜像图形时，原图
(A) 可由用户决定是否保留
(B) 不能保留
(C) 必须保留
(D) 自动保留
正确答案：A

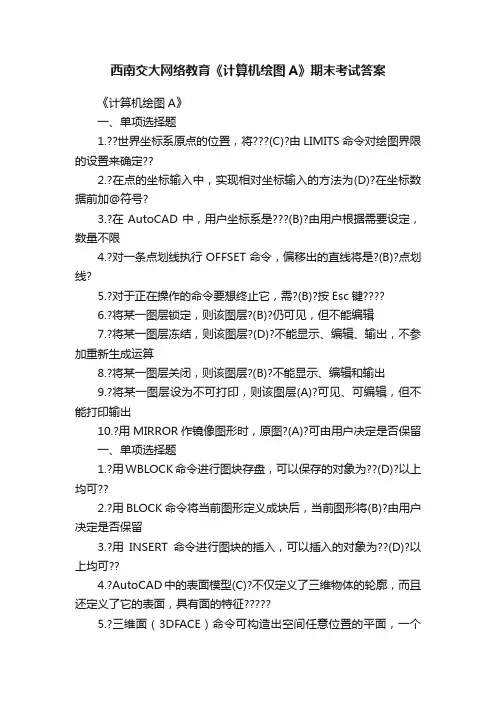

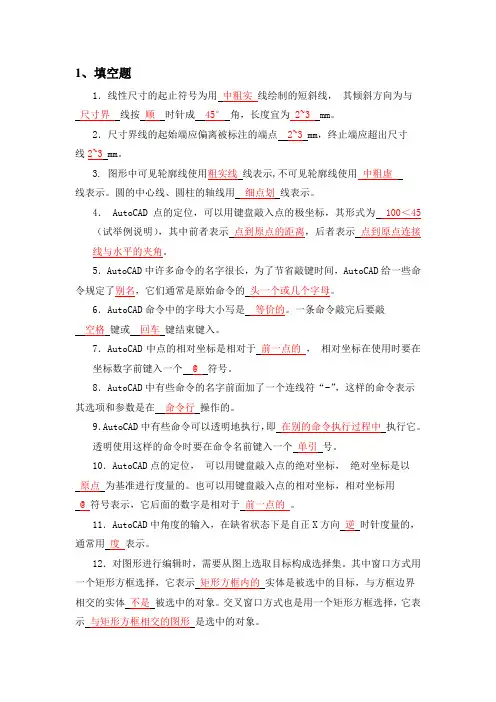

二、填空
1.线性尺寸的起止符号为用线绘制的短斜线，其倾斜方向为与线按时针成角，长度宜为mm。

参考答案：中粗实线、尺寸界线、顺时针、45°、2~3mm
2.AutoCAD点的定位，可以用键盘敲入点的极坐标，其形式为（试举例说明），其中前者表示，后者表示。

参考答案：100<45、点到原点的距离、点到原点连线与水平的夹角
3.AutoCAD中有些命令可以透明地执行，即执行它。

透明使用这样的命令时要在命令名前键入一个号.
参考答案：在别的命令执行过程中、单引（’）
4.一个图层可以被锁定，锁定了的图层仍然，但不能。

参考答案：可见、编辑
5.将平行于平面的二维图形沿轴方向拉伸，可以得到柱形的三维形体，这种利用提拉二维图形生成三维形体的方法叫二维半绘图。

参考答案：XOY、Z
6.对图形进行编辑时，需要从图上选取目标构成选择集。

其中窗口方式用一个矩形方框选择，它表示实体是被选中的目标，与方框边界相交的实体被选中的对象。

交叉窗口方式也是用一个矩形方框选择，它表示是选中的对象。

参考答案：矩形方框内的、不是、与矩形方框相交的图形
三、判断题
1.执行线型比例命令LTSCALE只是为了改善非实线线型的显示效果，并不影响这些线型的实际输出。

（）
正确答案：说法错误
2 .使用EXPLODE命令可以将实体模型打碎，得到表面模型，表面模型再打碎可得线框模型。

但是这个过程不可逆。

（）
正确答案：说法正确
3. 在作图中于3号层内画了大量的辅助作图线,作图完成后为了去掉这些作图线,只能采取将3号层删除的办法解决。

（）
正确答案：说法正确
4. 三维实体是真正的实心立体，它具有体的特征，可以对其进行挖孔、切割以及作布尔运算等操作。

（）
正确答案：说法正确
5. 使用SECTION命令可指定剖切平面将三维实体剖切，生成断面图形，而三维实体不会改变。

（）
正确答案：说法正确
6.
正确答案：说法错误
7.
正确答案：说法错误
8.
正确答案：说法错误
9.
正确答案：说法错误
四、
参考答案：
绘图方法：
1．选择点划线线型；
2．用直线（LINE）命令，用点划线画出中心线；
3．选择粗实线线型；
4．用直线（LINE）命令，绘制宽10，高100矩形；
5．用直线（LINE）命令，用粗实线画出左半边长80直线；
6．用偏移命令，用粗实线向上偏移10画出左边长80直线；
7．用偏移命令，用粗实线将矩形左边直线向左偏移10画出左边长100直线；
8．再用修剪（TRIM）命令，将矩形左边长100直线修剪成80直线；
9．再用倒角命令，将两直角倒角；
10．再用镜像命令，以中心线为轴，将左边的图形镜像复制到右边，最后得到题目要求结果。

五、在AutoCAD中过一点作已知直线的平行线，有哪些方法？请列举出三种，并简述具体的操作方法。

参考答案：
过一点作已知直线平行线有以下方法：
1．用复制（COPY）命令：复制已知直线，并在直线上确定基点，将基点移到已知点上即可。

2．用构造线（XLINE）命令：选择构造线命令的O选项，通过已知点确定偏移距离，选择已知直线，向已知点一侧偏移。

3．用直线（LINE）命令：打开对象捕捉中的平行选项，由已知点绘制直线，通过对象捕捉与已知直线平行。

六、
参考答案：
七、请写出使用圆角fillet命令将图a修改为图b的详细操作过程。

fillet命令的当前状态及选项如下：
参考答案：
绘图方法：
1．输入fillet命令，按回车键；
2．输入r,按回车键；
3．输入15,按回车键；
4．依次选择直线A和直线b即得到题目要求结果。

八、在图形变换中有三个命令：拉伸（STRETCH）、延长（EXTEND）、变长（LENGTHEN），它们的表面意思相近。

请简述这三个命令的具体功能和异同点。

参考答案：
图形变换中的这三个命令表面意思相近，但具体功能不同。

拉伸（STRETCH）命令：可在保持原有连接关系不被破坏的前提下将选定的图形实体移动，拉伸与之连接的图形，而选定的图形实体大小不变。

延长（EXTEND）命令：与TRIM命令的功能相反，该命令可以延伸指定的线段、开口的多段线和圆弧，使其伸长到选定的某一边界处。

延伸到达的边界以是直线、圆弧、圆、多段线等。

变长（LENGTHEN）命令：可以查看或按用户要求改变直线、圆弧、随圆弧、非闭合多义线、非闭合样条曲线的长度，对于圆弧还能查看到它的圆心角。

九．
参考答案：。
