摆线针轮减速机工作原理及结构1. 摆线针轮减速机简介大家好,今天咱们聊聊一种特别的机器——摆线针轮减速机。

乍一听名字,可能让你觉得它像是某个高深的科技产品,其实不然。

摆线针轮减速机就是个降低速度的小帮手,听上去简单,但它可是在很多地方都能派上用场,比如电动工具、工业设备,甚至汽车上都有它的身影。

没错,它就是在背后默默无闻地为我们的生活添砖加瓦,值得一提的是,它的工作原理其实也没那么复杂。

2. 工作原理2.1 摆线原理好,咱们先从工作原理说起。

摆线针轮减速机的“摆线”可不是跳舞的样子,而是一种特殊的运动轨迹。

想象一下,当一个小轮子在大轮子上滚动时,小轮子的边缘就像是在画圈圈,这就是摆线。

这种运动方式可厉害了,能够把转速从高到低进行转换。

简单来说,就是用这种巧妙的方式,让转速慢下来,但扭矩却可以大大增强,简直是力大无比的小家伙。

2.2 针轮设计再说说针轮,听起来是不是很新鲜?它就是在这个减速机里起到关键作用的小零件。

针轮的形状像细长的针,它们的排列就像是鱼刺,整齐而又有力。

利用这些针轮,减速机可以把动力传递得更加平稳,减少摩擦,让机器更持久地运转。

想象一下,针轮就像是勤勤恳恳的小工人,默默地完成着繁重的任务。

3. 结构特点3.1 结构组成接下来,咱们再来聊聊它的结构。

摆线针轮减速机的结构其实很简单,主要由壳体、摆线轮、针轮以及输入轴和输出轴组成。

壳体就像是一个坚固的外衣,保护里面的零件不受损害;摆线轮和针轮则是里面的核心,负责实现速度的转换。

而输入轴和输出轴就像是连接机器和外部的桥梁,把动力传递给其他设备。

整个结构像是一座精巧的机器,互相配合,缺一不可。

3.2 优点与应用那么,摆线针轮减速机有什么优点呢?首先,它的体积小、重量轻,但能量传递却特别高效,简直像是小马拉大车。

其次,它的减速比范围广,可以根据需要进行调节,真是灵活得很。

此外,由于内部结构的设计,它的噪音低,运转平稳,简直就是工业界的“低调奢华”。

摆线针轮减速机工作原理

摆线针轮减速机工作原理

摆线针轮减速机工作原理知乎摆线针轮减速机是一种广泛应用于工业传动领域的减速设备,以其高效、稳定、低噪音等特点受到广大用户的青睐。

本文将对摆线针轮减速机的工作原理进行详细介绍,以期帮助读者更深入地理解其内在的运行机制,从而更好地应用和维护这一设备。

一、摆线针轮减速机的结构摆线针轮减速机主要由输入轴、输出轴、针齿壳、摆线轮、行星轮、轴承和箱体等部件组成。

其中,摆线轮和针齿壳是减速机的核心部件,通过它们的相互作用实现减速传动。

二、摆线针轮减速机的工作原理摆线针轮减速机的工作原理可以概括为“摆线运动与针齿啮合相结合”的传动方式。

具体过程如下:输入轴驱动:当输入轴旋转时,通过轴承和行星轮带动摆线轮进行旋转。

摆线运动:摆线轮在旋转过程中,其上的齿廓与针齿壳内的针齿相啮合。

由于摆线轮的齿廓形状特殊,使得摆线轮在绕自身轴线旋转的同时,还沿着针齿壳的内壁进行公转,形成摆线运动。

减速传动:摆线运动使得摆线轮上的齿廓不断与针齿壳内的针齿进行啮合和脱离,从而实现减速效果。

同时,行星轮与输出轴相连,通过摆线轮和行星轮的相互作用,将减速后的动力传递给输出轴。

输出轴输出:经过减速传动后,输出轴以较低的速度旋转,从而驱动负载进行工作。

三、摆线针轮减速机的优势分析。

摆线针轮减速机相较于其他类型的减速机,具有显著的优势,这些优势使得它在各种工业应用场景中脱颖而出。

以下是对摆线针轮减速机优势的详细分析:高效传动能力:高传动效率:摆线针轮减速机通过独特的摆线运动和针齿啮合设计,能够实现高达95%以上的传动效率,减少了能量的损失。

低摩擦损失:针齿和摆线轮之间的接触面积小,摩擦阻力小,从而减少了由于摩擦产生的热量和能量损失。

卓越的稳定性:精确控制:由于摆线运动的特性,减速机能够提供平稳且连续的动力输出,使得精确控制变得容易。

长寿命:摆线针轮减速机经过精密设计和制造,其关键部件如摆线轮和针齿壳经过特殊处理,具有长寿命和低维护要求。

低噪音和低振动:静音设计:摆线针轮减速机的结构设计和制造工艺都致力于降低噪音,使得它在需要低噪音环境的应用中表现出色。

摆线针轮减速机选型

摆线针轮减速机选型

摆线针轮减速机的原理、主要特点和结构及选型参数摆线针轮减速机是一种采用K-H-V少齿差行星传动原理的新颖传动装置。

广泛应用于纺织印染、轻工食品、冶金矿山、石油化工、起重运输及工程机械等领域中的驱动和减速装置。

(参见下图:太阳轮(针齿轮)Zz与行星轮(摆线轮)ZB的齿数差为1,即Zz-Zb=1)本厂生产的摆线针轮减速机质量优良、性能可靠、规格齐全、价格合理。

其传动过程如下:行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

摆线针轮减速机装配图脱硫新风换气机除尘器不锈钢水箱特种气体水箱二氧化碳主要特点⊙ 高速比和高效率高级传动,就能达到1:87的减速比,效率在90%以上,如果采用多级传动,减速比更大。

⊙ 结构紧凑体积小由于采用了行星传动原理,输入轴与输入轴在同一轴心上,所以结构紧凑,体积小。

⊙ 运转平稳噪声低摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

⊙ 使用可靠、寿命长因主要零件采用轴承钢,经淬火处理(HRC58-62)获得高强度,并且部门传动接触采用了滚动摩擦,所以经久耐用寿命长。

⊙ 设计合理,维修方便,容易分解安装,最小零件个数以及简单的润滑,使摆线针轮减速机深受用户的信赖。

摆线针轮减速机原理演示图及结构

摆线针轮减速机原理演示图及结构

摆线针轮减速机原理演示图及结构,维护等所有知识1.它的原理像两个银币,一个静止另一个靠在它的边上转,当转动的币从一个点转回原来的点时它已经转了两转不是一转。

2.示意图不好画,我讲解一下。

它里面是齿轮组成的,动静齿轮的结合不是像银币那样外边接合。

而是一个外边和另一个内边啮合构成一组,这样可以节省空间,即使多组结合也可以叠在一个圆筒内。

圆筒的输入和输出轴是在同一个圆心上的,但是内部的齿轮并不同心,主动轮比从动轮小沿轴摆动,同时沿边滚动。

带动从动轮滚动;从动轮又带动下一主动轮沿轴摆动···如此直到输出轴。

每组齿数和齿轮组数决定变速比。

3。

日常只要保证机油的正常就可以了。

4. 容易发生密封圈漏油现象,换密封圈就好了。

换时只要拆电机螺丝,不要拆减速机螺丝。

拆完再拆电机风叶罩。

转动风叶同时拔出电机。

换好后装电机时也要转动风叶。

还有油泵也容易出问题。

透明油管容易漏油。

拆解减速机时一定要记住每个齿轮的方向标记,以便装回。

行星齿轮减速机:主要传动结构为:行星轮,太阳轮,外齿圈.行星减速机因为结构原因,单级减速最小为3,最大一般不超过10,常见减速比为:3.4.5.6.8.10,减速机级数一般不超过3,但有部分大减速比定制减速机有4级减速.相对其他减速机,行星减速机具有高刚性,高精度(单级可做到1分以内),高传动效率(单级在97%-98%),高的扭矩/体积比,终身免维护等特点.因为这些特点,行星减速机多数是安装在步进电机和伺服电机上,用来降低转速,提升扭矩,匹配惯量.减速机额定输入转速最高可达到18000rpm(与减速机本身大小有关,减速机越大,额定输入转速越小)以上,工业级行星减速机输出扭矩一般不超过2000Nm,特制超大扭矩行星减速机可做到10000Nm以上.工作温度一般在-25℃到100℃左右,通过改变润滑脂可改变其工作温度.关于行星减速机的几个概念:级数:行星齿轮的套数.由于一套星星齿轮无法满足较大的传动比,有时需要2套或者3套来满足拥护较大的传动比的要求.由于增加了星星齿轮的数量,所以2级或3级减速机的长度会有所增加,效率会有所下降.回程间隙:将输出端固定,输入端顺时针和逆时针方向旋转,使输入端产生额定扭矩+-2%扭矩时,减速机输入端有一个微小的角位移,此角位移就是回程间隙.单位是"分",就是一度的六十分之一.也有人称之为背隙.行星摆线针轮减速机:全部传动装置可分为三部分:输入部分、减速部分、输出部分。

行星摆线针轮减速机原理图之欧阳文创编

行星摆线针轮减速机原理图之欧阳文创编

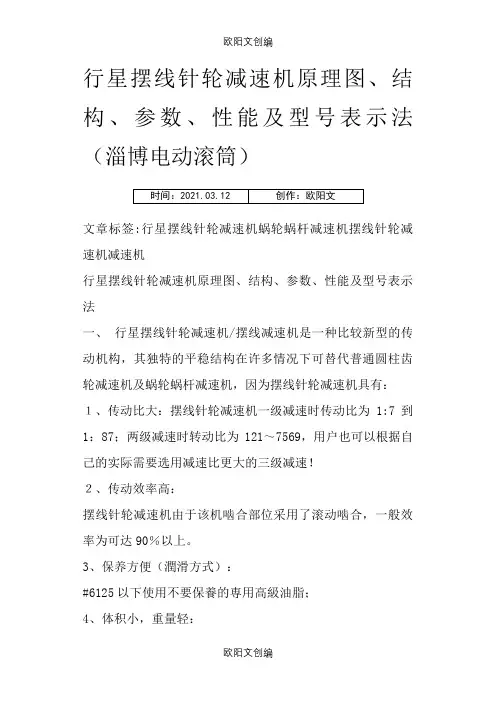

行星摆线针轮减速机原理图、结构、参数、性能及型号表示法(淄博电动滚筒)文章标签:行星摆线针轮减速机蜗轮蜗杆减速机摆线针轮减速机减速机行星摆线针轮减速机原理图、结构、参数、性能及型号表示法一、行星摆线针轮减速机/摆线减速机是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因为摆线针轮减速机具有:1、传动比大:摆线针轮减速机一级减速时传动比为1:7到1:87;两级减速时转动比为121~7569,用户也可以根据自己的实际需要选用减速比更大的三级减速!2、传动效率高:摆线针轮减速机由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

3、保养方便(潤滑方式):#6125以下使用不要保養的専用高級油脂;4、体积小,重量轻:摆线针轮减速机采用行星传动原理,输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处,因而摆线针轮减速机本身具有结构紧凑,体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器,体积可减少1/2~2/3;重量约减轻1/3~1/2。

5、拆装方便,容易维修:由于摆线针轮减速机结构设计合理、拆装简单便于维修,使用零件个数少以及润滑简单。

6、使用可靠、故障少、寿命长:主要传动啮合件使用耐磨耗及耐疲劳性能良好的高炭铬轴承钢制造,经淬火处理(HRC58-62)获得高强度,因此摆线针轮减速机机械性能好,耐磨性能好;运转接触采用滚动磨擦,基本上无磨损,故故障少、寿命长,其寿命较普通齿轮减速器可提高2-3倍。

7、运行平平稳,噪音小:摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

8、因此,摆线针轮减速机正因为具有这些其它种类减速机不可替代的优越性和特点,所以摆线针轮减速机在各种机械行业被广泛使用,并深受用户的欢迎和信赖!二、摆线针轮减速机一种采用少齿差行星传动原理的新颖减速装置,可广泛用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或减速装置,适用工作温度为正负40度,因此,摆线针轮减速机受到用户的普遍欢迎并在各个行业和领域被广泛的使用。

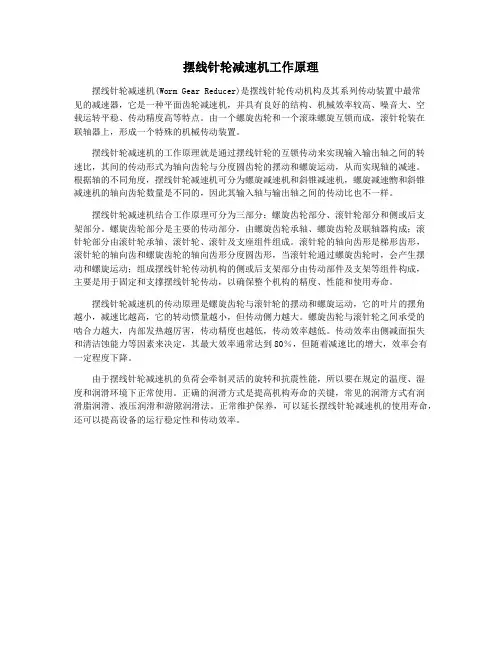

摆线针轮减速机工作原理

摆线针轮减速机工作原理

摆线针轮减速机工作原理摆线针轮减速机(Worm Gear Reducer)是摆线针轮传动机构及其系列传动装置中最常见的减速器,它是一种平面齿轮减速机,并具有良好的结构、机械效率较高、噪音大、空载运转平稳、传动精度高等特点。

由一个螺旋齿轮和一个滚珠螺旋互锁而成,滚针轮装在联轴器上,形成一个特殊的机械传动装置。

摆线针轮减速机的工作原理就是通过摆线针轮的互锁传动来实现输入输出轴之间的转速比,其间的传动形式为轴向齿轮与分度圆齿轮的摆动和螺旋运动,从而实现轴的减速。

根据轴的不同角度,摆线针轮减速机可分为螺旋减速机和斜锥减速机,螺旋减速朆和斜锥减速机的轴向齿轮数量是不同的,因此其输入轴与输出轴之间的传动比也不一样。

摆线针轮减速机结合工作原理可分为三部分:螺旋齿轮部分、滚针轮部分和侧或后支架部分。

螺旋齿轮部分是主要的传动部分,由螺旋齿轮承轴、螺旋齿轮及联轴器构成;滚针轮部分由滚针轮承轴、滚针轮、滚针及支座组件组成。

滚针轮的轴向齿形是梯形齿形,滚针轮的轴向齿和螺旋齿轮的轴向齿形分度圆齿形,当滚针轮通过螺旋齿轮时,会产生摆动和螺旋运动;组成摆线针轮传动机构的侧或后支架部分由传动部件及支架等组件构成,主要是用于固定和支撑摆线针轮传动,以确保整个机构的精度、性能和使用寿命。

摆线针轮减速机的传动原理是螺旋齿轮与滚针轮的摆动和螺旋运动,它的叶片的摆角越小,减速比越高,它的转动惯量越小,但传动侧力越大。

螺旋齿轮与滚针轮之间承受的啮合力越大,内部发热越厉害,传动精度也越低,传动效率越低。

传动效率由侧减面损失和清洁蚀能力等因素来决定,其最大效率通常达到80%,但随着减速比的增大,效率会有一定程度下降。

由于摆线针轮减速机的负荷会牵制灵活的旋转和抗震性能,所以要在规定的温度、湿度和润滑环境下正常使用。

正确的润滑方式是提高机构寿命的关键,常见的润滑方式有润滑脂润滑、液压润滑和游隙润滑法。

正常维护保养,可以延长摆线针轮减速机的使用寿命,还可以提高设备的运行稳定性和传动效率。

摆线针轮减速机工作原理

摆线针轮减速机工作原理

摆线针轮减速机工作原理
摆线针轮减速机的工作原理如下:
1. 驱动轴:通过电机或其他能量源提供动力,驱动轴旋转。

2. 齿轮:驱动轴上的齿轮通过齿面与摆线针轮相互啮合,使摆线针轮转动。

3. 摆线针轮:摆线针轮是一个特殊的齿轮,其齿轮轮廓线为摆线曲线。

摆线针轮上的针齿与驱动轴上的齿轮啮合,带动摆线针轮旋转。

4. 减速作用:摆线针轮工作过程中,由于针齿与齿轮的啮合作用,摆线针轮的转速会减慢,从而实现减速作用。

5. 输出轴:摆线针轮的输出轴与减速机的输出轴相连,通过啮合传递转动动力。

摆线针轮减速机通过将驱动轴的高速旋转转变为输出轴的低速旋转,实现了减速效果。

同时,摆线针轮的摆线曲线齿轮特性还可以提供较高的传动效率和运动平稳性,使其在某些高精度和高负载的工业领域得到广泛应用。

摆线针轮减速机原理图

摆线针轮减速机原理图

摆线针轮减速机原理图 Document number:NOCG-YUNOO-BUYTT-UU986-1986UT摆线针轮减速机原理图、结构图、性能及型号表示法原理/结构原理行星全部传动装置可分为三部分:输入部分、部分、输出部分。

?在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个轮的中心孔即为偏心套上转臂轴承的滚道,并由轮与针上一组环形排列的针相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于轮上齿廊曲线的特点及其受针上针齿限制之故,轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,轮于相反方向上转过一个齿差从而得到,再借助W输出机构,将轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

?武英牌原理/行星结构、参数、性能及表示法一、行星/是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱及蜗轮蜗杆,因为具有:1、传动比大:一级时传动比为1:7到1:87;两级时转动比为121~7569,用户也可以根据自己的实际需要选用比更大的三级减速!?2、传动效率高:?由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

?3、保养方便(润滑方式):?#6125以下使用不要保养的専用高级油脂;?4、体积小,重量轻:?采用行星传动原理,输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处,因而本身具有结构紧凑,体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器,体积可减少1/2~2/3;重量约减轻1/3~1/2。

?5、拆装方便,容易维修:?由于结构设计合理、拆装简单便于维修,使用零件个数少以及润滑简单。

?6、使用可靠、故障少、寿命长:?主要传动啮合件使用耐磨耗及耐疲劳性能良好的高炭铬轴承钢制造,经淬火处理(HRC58-62)获得高强度,因此机械性能好,耐磨性能好;运转接触采用滚动磨擦,基本上无磨损,故故障少、寿命长,其寿命较普通器可提高2-3倍。

(完整版)减速机设计毕业设计

(完整版)减速机设计毕业设计

摘要传统的摆线针轮减速机精确度不够,不能应用于精密传动的场合,本课题旨在改进传统的行星针轮摆线减速机,提高精度和效率。

通过改进齿轮啮合副以及使用精度更高的等速输出机构来实现。

本设计通过对基本机构的分析来确定本设计机构的可能性,然后通过接触强度的计算进行摆线轮尺寸的确定,摆线齿轮的尺寸确定后就可以确定针轮的尺寸,通过摆线齿轮的尺寸来初步确定十字盘的尺寸,通过对十字盘的校核来验算尺寸是否合格,不合格继续修改参数,进行下一轮计算,直到算出合格的参数为止。

然后通过选取联轴器来确定轴的最小尺寸,在根据轴上零件尺寸来确定各轴段尺寸,最后确定整个减速器的尺寸。

通过查阅公式进行了一系列计算后,各零部件的强度都符合要求,确定了本设计的改进方案在理论上的合理性和可行性。

关键词:行星传动摆线齿轮十字钢球等速输出机构变齿厚AbstractTraditional cycloidal reducer precision is not enough, can not be applied to precision transmission occasions, this subject aims to improve the traditional needle wheel planetary cycloid reducer, improve accuracy and efficiency. By improving the gear meshing pair and use higher precision constant output mechanism.This design through the analysis of basic mechanism to determine the possibility of the design organization, and then through the calculation of contact strength for determination of cycloid gear size, the size of the cycloidal gear is determined can determine the size of needle wheel, through the size of the cycloidal gear to preliminarily determine the dimensions of the cross plate, plate through the cross checking to check the size whether qualified, unqualified continue to modify parameters,calculation of the next round until work out qualified parameters. Then select coupling to determine the minimum size of shaft, in according to the size of shaft parts to determine the various shaft section size, finally determine the size of the whole reducer.By looking at in a series of calculation formula, the strength of the parts meet the requirements, determine the improvement scheme of the design in theory the rationality and feasibility.Keywords:Planetary-transmission; Cycloid ; Cross steel ball uniform output mechanism; Variable tooth thickness目录第1章绪论 (1)1.1 目的和意义 (1)1.2 摆线针轮与钢球等速输出机构的国内外研究概况 (1)1.2.1 摆线针轮减速器的国内外研究概况 (2)1.2.2 无隙钢球等速输出机构的研究现状 (3)1.3 主要研究内容 (4)第2章传动总体设计 (5)2.1 传动机构设计 (5)2.1.1 机构的改进方案 (5)2.2.1 总体的结构设计 (8)2.2 计算负载以及电机的选择 (9)第3章摆线齿轮的设计及校核 (10)3.1 摆线齿轮的受力分析 (10)3.2 摆线轮及针轮的校核计算 (13)3.2.1 齿面接触强度计算 (13)3.2.2 针齿抗弯曲强度计算及刚度计算 (14)3.3 摆线针轮的计算和校核过程 (14)3.4转臂轴承的选择 (19)第4章十字钢球等速输出机构的计算及校核 (20)4.1 结构组成及工作原理 (20)4.2 无回差特性分析 (21)4.3 力学性能分析 (23)4.3.1 钢球滚道槽啮合副的受力分析 (23)4.3.2 强度分析 (26)4.4 十字钢球等速输出机构的计算和校核 (27)第5章轴的设计计算及校核和键的校核 (30)5.1 轴的设计及校核过程 (30)5.1.1 输入轴的设计与校核 (30)5.1.2 输出轴的设计与校核 (35)5.2 键的校核 (41)结论 (41)致谢 (42)参考文献 (42)第1章绪论减速器是各种机械设备中最常见的部件,它的作用是将电动机转速减少或增加到机械设备所需要的转速,摆线针轮行星减速器由于具有减速比大、体积小、重量轻、效率高等优点,在许多情况下可代替二级、三级的普通齿轮减速器和涡轮减速器,所以使用越来越普及,为世界各国所重视。

摆线针轮减速机原理图上课讲义

摆线针轮减速机原理图上课讲义

摆线针轮减速机原理图摆线针轮减速机原理图、结构图、性能及型号表示法摆线针轮减速机原理/摆线减速机结构原理行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

武英牌摆线减速机原理/行星摆线针轮减速机结构、参数、性能及表示法一、行星摆线针轮减速机/摆线减速机是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因为摆线针轮减速机具有:1、传动比大:摆线针轮减速机一级减速时传动比为1:7到1:87;两级减速时转动比为121~7569,用户也可以根据自己的实际需要选用减速比更大的三级减速!2、传动效率高:摆线针轮减速机由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

3、保养方便(润滑方式):#6125以下使用不要保养的専用高级油脂;4、体积小,重量轻:摆线针轮减速机采用行星传动原理,输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处,因而摆线针轮减速机本身具有结构紧凑,体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器,体积可减少1/2~2/3;重量约减轻1/3~1/2。

5、拆装方便,容易维修:由于摆线针轮减速机结构设计合理、拆装简单便于维修,使用零件个数少以及润滑简单。

摆线针轮减速机工作原理

摆线针轮减速机工作原理

摆线针轮减速机工作原理
摆线针轮减速机是一种基于摆线针轮副的传动装置,其工作原理是利用摆线离心齿轮的作用,将输入轴的高速旋转运动转换为输出轴的低速高扭矩运动。

摆线针轮减速机的结构主要包括输入轴、摆线组件、针轮和输出轴。

输入轴通过齿轮等机构将动力输入到摆线组件上,摆线组件将旋转运动转换为往复运动,推动针轮的转动。

针轮的齿槽与摆线组件的运动相配合,使针轮在摆线组件的作用下产生旋转,然后通过输出轴将输出功率传递出去。

在工作过程中,输入轴的高速旋转动力通过摆线组件将转速减低,同时将转矩增大。

摆线组件的运动轨迹是摆线形状的曲线,其特点是具有几乎零间隙和较高的传动精度。

摆线针轮减速机的主要优点是结构紧凑、密封性好、运动平稳,能够提供高扭矩输出。

它在工业生产中广泛应用于各种机械传动设备,如机床、塑料机械、纺织机械等。

摆线针轮减速机工作原理及结构

摆线针轮减速机工作原理及结构

摆线针轮减速机工作原理及结构摆线针轮减速机的奇妙之旅大家好,今天我们要聊一聊那个在机械世界里闪闪发光的小东西——摆线针轮减速机。

别看它体积小巧,却能承载着巨大的力量和智慧。

咱们今天就一起走进这个神奇的机器,看看它是怎么转动起来的。

首先得说,摆线针轮减速机可是个大力士,它的工作原理就像是一场精彩的舞蹈。

想象一下,你面前有一个大大的舞台,而摆线针轮减速机就是那台舞者。

当动力源给到它时,它就像个优雅的舞者一样,用一根根“细腿”稳稳地站在舞台上,旋转起来。

这些“细腿”其实就是摆线针轮减速机的转子,它们就像舞者的脚,踩在地上,带动整个机器旋转。

说到这,你可能好奇了,这台机器怎么转呢?别急,让我慢慢给你道来。

其实啊,摆线针轮减速机的转子上刻满了一圈圈的“小跑道”,这些跑道就像是一个个小小的赛道,让转子在上面跑起来。

而那些“小跑道”上的小点,就像是一个个小小的跳板,让转子在上面跳起舞来。

就这样,转子在“小跑道”上跳起了优美的舞蹈,带动整个机器旋转起来。

不过,你可别以为这就是摆线针轮减速机的全部秘密哦。

它还有自己的“秘密武器”——摆线齿。

这些小小的齿轮就像是舞者的手指,紧紧抓住转子,让它能够稳稳地跳舞。

而且,摆线齿的设计也非常巧妙,它们的形状就像是一把把小小的剑,让转子在旋转的时候更加顺畅。

那么,摆线针轮减速机是怎么工作的呢?简单来说,就是通过转子的旋转和摆线齿的配合,让整个机器能够平稳地运转。

在这个过程中,摆线针轮减速机还会发出“嗡嗡”的声音,就像是在演奏一首美妙的音乐。

说完了工作原理,咱们再来说说摆线针轮减速机的结构。

它主要由转子、定子、轴承等部分组成。

转子就像是跳舞的主角,定子就像是为它搭建舞台的舞台经理,轴承则是支撑主角的坚实后盾。

这三者相互协作,让摆线针轮减速机能够稳定地旋转起来。

好了,关于摆线针轮减速机的奥秘就讲到这里啦。

如果你对这个话题感兴趣,不妨也去了解一下这个神奇的机器吧。

说不定哪天,你也能在街头巷尾看到它的身影哦!。

rv摆线针轮减速机原理

rv摆线针轮减速机原理

rv摆线针轮减速机原理一、引言RV摆线针轮减速机是一种高精度、高效率的减速机,广泛应用于各种机械传动系统中。

本文将详细介绍RV摆线针轮减速机的原理。

二、RV摆线针轮减速机的结构RV摆线针轮减速机由输入轴、输出轴、内部齿轮和外部齿轮组成。

其中输入轴与外部齿轮相连,输出轴与内部齿轮相连。

内部齿轮和外部齿轮之间通过一组摆线针轮传动力量。

三、RV摆线针轮减速机的工作原理1. 摆线针轮传动原理摆线针轮传动是指通过一组滚动在母齿圆上的摆线针和一个固定在行星架上的内啮合齿圆来实现传递力量的一种传动方式。

当行星架绕着太阳架旋转时,内啮合齿圆会带动摆线针沿母齿圆滚动,从而带动行星架旋转。

2. RV摆线针轮减速机工作原理当输入端给RV摆线针轮减速机提供输入转矩时,外部齿轮带动行星架绕着太阳架旋转,内部齿轮则通过摆线针轮传动力量,带动输出轴旋转。

由于摆线针轮传动的特性,RV摆线针轮减速机具有高精度、低噪音、高效率等优点。

四、RV摆线针轮减速机的优点1. 高精度:由于采用了摆线针轮传动方式,RV摆线针轮减速机具有高精度的特点。

2. 低噪音:由于采用了滚动式传动方式,RV摆线针轮减速机的噪音较低。

3. 高效率:由于采用了滚动式传动方式和紧密啮合的结构设计,RV摆线针轮减速机具有较高的效率。

五、应用领域RV摆线针轮减速机广泛应用于各种工业设备中,如数控机床、印刷机械、包装设备等。

其高精度、低噪音、高效率等优点使得其在这些领域中得到广泛应用。

六、总结RV摆线针轮减速机是一种高精度、低噪音、高效率的减速机,其采用了摆线针轮传动方式,具有较高的传动精度和效率。

在各种工业设备中得到广泛应用。

摆线针轮减速机原理及图

摆线针轮减速机原理及图

1.它的原理像两个银币,一个静止另一个靠在它的边上转,当转动的币从一个点转回原来的点时它已经转了两转不是一转。

2.示意图不好画,我讲解一下。

它里面是齿轮组成的,动静齿轮的结合不是像银币那样外边接合。

而是一个外边和另一个内边啮合构成一组,这样可以节省空间,即使多组结合也可以叠在一个圆筒内。

圆筒的输入和输出轴是在同一个圆心上的,但是内部的齿轮并不同心,主动轮比从动轮小沿轴摆动,同时沿边滚动。

带动从动轮滚动;从动轮又带动下一主动轮沿轴摆动···如此直到输出轴。

每组齿数和齿轮组数决定变速比。

3。

日常只要保证机油的正常就可以了。

4. 容易发生密封圈漏油现象,换密封圈就好了。

换时只要拆电机螺丝,不要拆减速机螺丝。

拆完再拆电机风叶罩。

转动风叶同时拔出电机。

换好后装电机时也要转动风叶。

还有油泵也容易出问题。

透明油管容易漏油。

拆解减速机时一定要记住每个齿轮的方向标记,以便装回。

5.适用垂直安装的任何机械。

如搅拌桨,耙泥机。

摆线针轮减速机原理图、结构图、性能及型号表示法摆线针轮减速机原理/摆线减速机结构原理行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

武英牌摆线减速机原理/行星摆线针轮减速机结构、参数、性能及表示法一、行星摆线针轮减速机/摆线减速机是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因为摆线针轮减速机具有:1、传动比大:摆线针轮减速机一级减速时传动比为1:7到1:87;两级减速时转动比为121~7569,用户也可以根据自己的实际需要选用减速比更大的三级减速!2、传动效率高:摆线针轮减速机由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

摆线针轮减速机结构及原理

摆线针轮减速机结构及原理

摆线针轮减速机结构及原理朋友,今天咱们来唠唠摆线针轮减速机这个超有趣的机械装置。

咱先来说说它的结构哈。

摆线针轮减速机就像是一个机械小世界,里面的零件组合起来可巧妙了呢。

它有个外壳,就像小房子一样,把里面的重要部件都保护起来。

这个外壳得足够结实,毕竟里面的部件可是一刻不停地在工作呢。

再看看里面,有个摆线轮,这可是摆线针轮减速机的核心角色之一哦。

摆线轮的形状很特别,它的曲线就像那种很有艺术感的波浪线,弯弯绕绕的。

这个摆线轮就像是一个勤劳的小舞者,在减速机里不停地做着独特的运动。

还有针轮呢,针轮就像是一群忠诚的小伙伴,围着摆线轮。

这些针就像一个个小卫士,它们的位置和形状都是经过精心设计的。

针轮和摆线轮相互配合,就像是一场精心编排的舞蹈。

那输出轴和输入轴也很重要呀。

输入轴就像是接收命令的小信使,把动力带进来。

然后经过摆线轮和针轮的奇妙合作,再由输出轴把调整后的动力传递出去。

就好像是一个接力赛,每个部分都承担着自己的任务,缺了谁都不行。

接下来咱们聊聊它的原理吧。

想象一下,动力从输入轴进来的时候,就像是一阵风,吹进了这个小小的机械世界。

摆线轮开始转动,它的转动方式很奇特哦。

因为它的形状特殊,在转动的时候就不是那种规规矩矩的圆形转动。

它和针轮相互啮合的时候,就会产生一种很神奇的减速效果。

这就好比是一个快节奏的舞蹈动作,突然被巧妙地放慢了速度。

摆线轮每转一圈,和针轮的相互作用就会让速度按照设计好的比例降下来。

而且这种减速是很稳定的,不会像个调皮的小孩一样忽快忽慢。

输出轴接收到经过减速后的动力,再把它传递到需要的地方,比如那些大型的机器设备呀。

你知道吗?摆线针轮减速机的优点可多啦。

它的减速比特别大,就像一个小小的魔法盒,可以把很高的转速变得很低。

而且它还很紧凑,不会占很大的地方,就像一个小巧玲珑的宝藏。

在很多地方都能用到它呢,像在工厂里那些大型的生产设备,需要精确控制速度的时候,摆线针轮减速机就像一个得力的小助手,默默地发挥着自己的作用。

摆线针轮减速机原理图

摆线针轮减速机原理图

摆线针轮减速机原理图、结构图、性能及型号表示法摆线针轮减速机原理/摆线减速机结构原理行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

武英牌摆线减速机原理/行星摆线针轮减速机结构、参数、性能及表示法一、行星摆线针轮减速机/摆线减速机是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因为摆线针轮减速机具有:1、传动比大:摆线针轮减速机一级减速时传动比为1:7到1:87;两级减速时转动比为121~7569,用户也可以根据自己的实际需要选用减速比更大的三级减速!2、传动效率高:摆线针轮减速机由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

3、保养方便(润滑方式):#6125以下使用不要保养的専用高级油脂;4、体积小,重量轻:摆线针轮减速机采用行星传动原理,输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处,因而摆线针轮减速机本身具有结构紧凑,体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器,体积可减少1/2~2/3;重量约减轻1/3~1/2。

5、拆装方便,容易维修:由于摆线针轮减速机结构设计合理、拆装简单便于维修,使用零件个数少以及润滑简单。

6、使用可靠、故障少、寿命长:主要传动啮合件使用耐磨耗及耐疲劳性能良好的高炭铬轴承钢制造,经淬火处理(HRC58-62)获得高强度,因此摆线针轮减速机机械性能好,耐磨性能好;运转接触采用滚动磨擦,基本上无磨损,故故障少、寿命长,其寿命较普通齿轮减速器可提高2-3倍。

摆线针轮行星传动图摆线形结构图解

摆线针轮行星传动图摆线形结构图解
项目十 齿轮系
定轴齿轮系传动比的计算 行星齿轮系传动比计算 齿轮系的应用 其他新型齿轮传动装置简介 减速器
(一)教学要求
1、熟悉轮系的定义及分类 2、熟练掌握定轴轮系、行星轮系及复合轮系传 动比的计算及转向判断 3、了解轮系的功用
(二)教学的重点与难点
1、定轴轮系传动比的计算与转向判别 2、转化轮系法求解行星轮系的传动比
14.5
n5

n1 i15
1450 14.5
100
r m
n5与n1转向相同
(二)空间定轴轮系传动比的计算
空间定轴轮系传动比
的大小仍采用推广式计
算,确定从动轮的转向
,只能采用画箭头的方
法。空间定轴轮系传动
比:
i16

n1 n6

z2 z3z4 z6 z1 z 2, z3, z5
方向判断如图所示。
齿数连 乘积 齿数连 乘积
注意:
1.公式适用于平面周转轮系。正、负号可按画箭 头的方法来确定,也可根据(-1)m确定。对于空 间周转轮系,当两太阳轮和行星架的轴线互相平 行时,仍可用转化轮系法来建立转速关系式,但 正、负号应按画箭头的方法来确定。
i1Hk

n1 nH nk nH
(+1)m
(一)常见减速器的主要类型、特点及应用 1.齿轮减速器
2.蜗杆减速器
用于输入轴与输出轴需要在空间正交的场合。传动 比比较大,外廓尺寸比较小,工作平稳,噪声小,但效 率较低。
3.蜗杆-齿轮减速器
当传动比要求较大时,可采用蜗杆-齿轮减速器
(二)减速器传动比的分配 使各级传动的承载能力接近于相等 使减速器的外廓尺寸和质量最小 使传动具有最小的转动惯量 使各级传动中大齿轮的浸油深度大致相等
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

摆线针轮减速机原理图 Revised as of 23 November 2020摆线针轮减速机原理图、结构图、性能及型号表示法原理/结构原理行星全部传动装置可分为三部分:输入部分、部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个轮的中心孔即为偏心套上转臂轴承的滚道,并由轮与针上一组环形排列的针相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于轮上齿廊曲线的特点及其受针上针齿限制之故,轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,轮于相反方向上转过一个齿差从而得到,再借助W输出机构,将轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

武英牌原理/行星结构、参数、性能及表示法一、行星/是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱及蜗轮蜗杆,因为具有:1、传动比大:一级时传动比为1:7到1:87;两级时转动比为121~7569,用户也可以根据自己的实际需要选用比更大的三级减速!2、传动效率高:由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

3、保养方便(润滑方式):#6125以下使用不要保养的専用高级油脂;4、体积小,重量轻:采用行星传动原理,输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处,因而本身具有结构紧凑,体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器,体积可减少1/2~2/3;重量约减轻1/3~1/2。

5、拆装方便,容易维修:由于结构设计合理、拆装简单便于维修,使用零件个数少以及润滑简单。

6、使用可靠、故障少、寿命长:主要传动啮合件使用耐磨耗及耐疲劳性能良好的高炭铬轴承钢制造,经淬火处理(HRC58-62)获得高强度,因此机械性能好,耐磨性能好;运转接触采用滚动磨擦,基本上无磨损,故故障少、寿命长,其寿命较普通器可提高2-3倍。

7、运行平平稳,噪音小:针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

8、因此,正因为具有这些其它种类不可替代的优越性和特点,所以在各种机械行业被广泛使用,并深受用户的欢迎和信赖!二、一种采用少齿差行星传动原理的新颖装置,可广泛用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或装置,适用工作温度为正负40度,因此,受到用户的普遍欢迎并在各个行业和领域被广泛的使用。

三、/结构型号表示法:1、B系列BW脚板式卧装双轴型BL法兰式立装双轴型BWY脚板式卧装专用电动机直联型BLY法兰式立装专用电动机直联型BWD脚板式卧装普通电动机直联型BLD法兰式立装普通电动机直联型BWED双级脚板式卧装普通电动机直联型BLED双级法兰式立装专用电动机直联型系列2、X系列XW脚板式卧装双轴型XL法兰式立装双轴型XWY脚板式卧装专用电动机直联型XLY法兰式立装专用电动机直联型XWD脚板式卧装普通电动机直联型XLD法兰式立装普通电动机直联型XWED双级脚板式卧装普通电动机直联型XLED双级法兰式立装普通电动机直联型系列四、的型号及种类:B系列单级机型有:0123456789120150180220270330390450550650121518222733394555651.它的原理像两个银币,一个静止另一个靠在它的边上转,当转动的币从一个点转回原来的点时它已经转了两转不是一转。

2.示意图不好画,我讲解一下。

它里面是齿轮组成的,动静齿轮的结合不是像银币那样外边接合。

而是一个外边和另一个内边啮合构成一组,这样可以节省空间,即使多组结合也可以叠在一个圆筒内。

圆筒的输入和输出轴是在同一个圆心上的,但是内部的齿轮并不同心,主动轮比从动轮小沿轴摆动,同时沿边滚动。

带动从动轮滚动;从动轮又带动下一主动轮沿轴摆动···如此直到输出轴。

每组齿数和齿轮组数决定变速比。

3。

日常只要保证机油的正常就可以了。

4.容易发生密封圈漏油现象,换密封圈就好了。

换时只要拆电机螺丝,不要拆减速机螺丝。

拆完再拆电机风叶罩。

转动风叶同时拔出电机。

换好后装电机时也要转动风叶。

还有油泵也容易出问题。

透明油管容易漏油。

拆解减速机时一定要记住每个齿轮的方向标记,以便装回。

5.适用垂直安装的任何机械。

如搅拌桨,耙泥机。

其传动过程如下:行星摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

当输入轴带着偏心套转动一周时,由于摆线轮上齿廊曲线的特点及其受针齿轮上针齿限制之故,摆线轮的运动成为即有公转又有自转的平面运动,在输入轴正转一周时,偏心套亦转动一周,摆线轮于相反方向上转过一个齿差从而得到减速,再借助W输出机构,将摆线轮的低速自转运动通过销轴,传递给输出轴,从而获得较低的输出转速。

编号:产地:常州市价格:1000人民币/台规格:BWXW系列简要说明:摆线减速机简介/摆线针轮减速机原理摆线针轮减速机全部传动装置可分为三部分:输入部分、减速部分、输出部分。

在输入轴上装有一个错位180°的双偏心套,在偏心套上装有两个滚柱轴承,形成H机构,两个摆线轮的中心孔即为偏心套上转臂轴承的滚道,并由摆线轮与针齿轮上一组环形排列的针齿轮相啮合,以组成少齿差内啮合减速机构,(为了减少摩擦,在速比小的减速机中,针齿上带有针齿套)。

详细介绍:摆线减速机原理/摆线针轮减速机结构、参数、详解、性能及表示法一、摆线针轮减速机是一种比较新型的传动机构,其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因为摆线针轮减速机具有:1、传动比大:摆线针轮减速机一级减速时传动比为1:7到1:87;两级减速时转动比为121~7569,用户也可以根据自己的实际需要选用减速比更大的三级减速!2、传动效率高:摆线针轮减速机由于该机啮合部位采用了滚动啮合,一般效率为可达90%以上。

3、保养方便(润滑方式):#6125以下使用不要保养的専用高级油脂;4、体积小,重量轻:摆线针轮减速机采用行星传动原理,输入轴和输出轴在同一轴线上而且有与电动机直联呈一体的独特之处,因而摆线针轮减速机本身具有结构紧凑,体积小、重量轻的特点。

用它代替两级普通圆柱齿轮减速器,体积可减少1/2~2/3;重量约减轻1/3~1/2。

5、拆装方便,容易维修:由于摆线针轮减速机结构设计合理、拆装简单便于维修,使用零件个数少以及润滑简单。

6、使用可靠、故障少、寿命长:主要传动啮合件使用耐磨耗及耐疲劳性能良好的高炭铬轴承钢制造,经淬火处理(HRC58-62)获得高强度,因此摆线针轮减速机机械性能好,耐磨性能好;运转接触采用滚动磨擦,基本上无磨损,故故障少、寿命长,其寿命较普通齿轮减速器可提高2-3倍。

7、运行平平稳,噪音小:摆线针齿啮合齿数较多,重叠系数大以及具有机件平稳的机理,使振动和噪声限制在最小程度。

8、因此,摆线针轮减速机正因为具有这些其它种类减速机不可替代的优越性和特点,所以摆线针轮减速机在各种机械行业被广泛使用,并深受用户的欢迎和信赖!二、摆线针轮减速机一种采用少齿差行星传动原理的新颖减速装置,可广泛用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或减速装置,适用工作温度为正负40度,因此,摆线针轮减速机受到用户的普遍欢迎并在各个行业和领域被广泛的使用。

三、摆线针轮减速机结构:1、B系列摆线针轮减速机BW脚板式卧装双轴型摆线针轮减速机BL法兰式立装双轴型摆线针轮减速机BWY脚板式卧装专用电动机直联型BLY法兰式立装专用电动机直联型BWD脚板式卧装普通电动机直联型BLD法兰式立装普通电动机直联型BWED双级脚板式卧装普通电动机直联型BLED双级法兰式立装专用电动机直联型系列摆线针轮减速机2、X系列摆线针轮减速机XW脚板式卧装双轴型摆线针轮减速机XL法兰式立装双轴型摆线针轮减速机XWY脚板式卧装专用电动机直联型XLY法兰式立装专用电动机直联型XWD脚板式卧装普通电动机直联型XLD法兰式立装普通电动机直联型XWED双级脚板式卧装普通电动机直联型XLED双级法兰式立装普通电动机直联型系列摆线针轮减速机摆线针轮减速机用途、使用说明和注意事项(一)用途:摆线针轮减速机采用摆线针齿啮合、行星式传动原理,所以通常也叫行星摆线减速机,行星摆线针轮减速机可以广泛的应用于石油、环保、化工、水泥、输送、纺织、制药、食品、印刷、起重、矿山、冶金、建筑、发电等行业,做为驱动或减速装置。

其独特的平稳结构在许多情况下可替代普通圆柱齿轮减速机及蜗轮蜗杆减速机,因此,行星摆线针轮减速机在各个行业和领域被广泛的使用,受到广大用户的普遍欢迎。

(二)使用条件:1、摆线针轮减速机允许使用在连续工作制的场合,同时允许正、反两个方向运转。

2、输入轴的转速额定转数为1500转/分,在输入功率大于千瓦时建议采用960转/分的6极电机配套使用。

3、卧式安装摆线针轮减速机的工作位置均为水平位置。

在安装时最大的水平倾斜角一般小于15°。

在超过15°时应采用其他措施保证润滑充足和防止漏油。

4、摆线针轮减速机的输出轴不能受较大的轴向力和径向力,在有较大轴向力和径向力时须采取其他措施。

(三)润滑:1、卧式摆线减速机在正常情况下采用油池润滑,油面高度保持在视油窗的中部即可,在工作条件恶劣,环境温度处于高温时可采用循环润滑。

2、摆线针轮减速机在常温下一般选用40#或50#机械油润滑,为了提高减速机的性能、延长摆线针轮减速机的使用寿命,建议采用70#或90#极压齿轮油,在高低温情况下工作时也可应重新考虑润滑油。

3、立式安装行星摆线针轮减速机要严防油泵断油,以避免减速机的部件损坏。

4、加油时可旋开机座上部的通气帽即可加油。

放油时旋开机座下部的放油塞,即可放出污油。

该减速机出厂时内部无润滑油。

5、第一次加油运转100小时应更换新油,(并将内部污油冲干净)以后再连续工作,每半年更换一次(8小时工作制),如果工作条件恶劣可适当缩短换油时间,实践证明减速机的经常清洗和换油(如3-6个月)对于延长减速机的使用寿命有着重要作用。

在使用过程中应经常补充润滑油。

6、本厂新发出的减速机已加润滑油脂,每六个月更换一次。

油脂采用二硫化铝-2#或2L-2#锂基润滑油脂。

相关文档
最新文档
