(精品)图解赤平投影法分析岩质边坡稳定性
岩质边坡的稳定问题历来是边坡工程稳定性分析和研究的重要课题。
岩质边坡的变形和破坏主要受岩体中发育的各类结构面所控制。
利用极射赤平投影(以下简称赤平投影)方法进行岩质边坡稳定性的分析，可直观地表明各组结构面的组合关系、组合切割体与边坡的相对关系、不稳结构体可能变形失稳的方向等，由此得到边坡变形的边界条件，对边坡的稳定性作出定性分析和评价。
从20世纪80年代，赤平投影方法开始引进到工程地质学中，用于分析工程岩质边坡的整体稳定性，现已得到了广泛应用，是目前分析岩质边坡稳定问题的主要方法之一。
笔者综合已有理论分析方法与工程实践，从简洁、实用的角度出发，结合工程实例，总结提出赤平投影法分析岩质边坡稳定性的图解模板，谨供同行研究参考。
1 赤平投影法分析岩质边坡稳定性的基本方法赤平投影法在进行工程岩质边坡的稳定性分析赤平投影法分析岩质边坡稳定性图解模板时，具有一定的假设前提，即边坡岩体是刚性的，不考虑内部块体之间的应变，同时忽略条件力的作用，只考虑块体滑动力与抗滑力的作用。
1． 1 岩体中发育 1 组结构面的情况边坡岩体中仅发育 1 组结构面时，可能的失稳岩体滑动方向即为结构面的倾向，边坡稳定性分析比较简单，可以概括为 3 种工况:( 1)当结构面倾向与边坡倾向相反，则不考虑结构面倾角大小，边坡是稳定的;( 2)当结构面倾向与边坡倾向相对一致，倾角大于边坡倾角，边坡是较稳定的;(3)当结构面倾向与边坡倾向相对一致，倾角小于边坡倾角，边坡是不稳定的。
这是一种最基本、理想的状况，实际工程边坡岩体中分布的结构面远较之复杂。
1． 2 岩体中发育 2 组结构面的情况边坡岩体中发育 2 组结构面时，边坡的稳定则主要受控于结构面的组合情况。
用赤平投影方法，根据结构面和边坡的产状作赤平投影图，分析结构面组合交线与边坡投影弧的相对关系，判断边坡的稳定状态，通常有以下 5 种情况( 如图 1)。
图 1 两组结构面和边坡的赤平投影关系图(1)图1中，2组结构面(J1，J2)的交点(M)位于人工边坡(cS)及天然边坡(nS)投影弧的对侧(图1－a)。

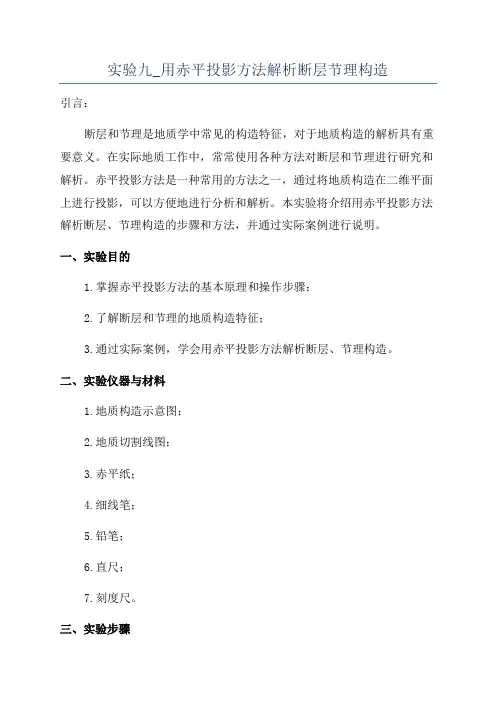

实验九_用赤平投影方法解析断层节理构造
实验九_用赤平投影方法解析断层节理构造引言：断层和节理是地质学中常见的构造特征，对于地质构造的解析具有重要意义。
在实际地质工作中，常常使用各种方法对断层和节理进行研究和解析。
赤平投影方法是一种常用的方法之一，通过将地质构造在二维平面上进行投影，可以方便地进行分析和解析。
本实验将介绍用赤平投影方法解析断层、节理构造的步骤和方法，并通过实际案例进行说明。
一、实验目的1.掌握赤平投影方法的基本原理和操作步骤；2.了解断层和节理的地质构造特征；3.通过实际案例，学会用赤平投影方法解析断层、节理构造。
二、实验仪器与材料1.地质构造示意图；2.地质切割线图；3.赤平纸；4.细线笔；5.铅笔；6.直尺；7.刻度尺。
三、实验步骤1.准备工作-准备地质构造示意图和地质切割线图，并使用细线笔绘制出地质构造的线条；-准备赤平纸，可以通过将透明纸和红色透明胶带叠加粘贴在一起制作；-使用直尺和刻度尺，在赤平纸上划出X轴和Y轴，并标注单位。
2.投影步骤-将地质切割线图放在赤平纸上，使其与X轴平行；-使用细线笔，在赤平纸上绘制出地质构造的投影线条，注意保持线条的平直和平行；-根据需要，可以使用铅笔在投影线条上标注重要的构造特征。
3.解析与分析-根据投影线条的特点，分析断层和节理的走向和倾向，判断其构造特征；-根据地质构造示意图和投影线条的关系，确定断层和节理的空间位置和相对大小；-可以通过对投影线条进行测量和分析，确定断层和节理的长度、倾角等参数。
四、实验案例【插入地质构造示意图】【插入投影线条图】根据投影线条的特点，我们可以得到以下解析结果：-断层的走向为N30°E，倾向为75°，倾角为40°左右；-节理的走向为N60°E，倾向为85°，倾角为50°左右；-断层的相对大小约为节理的2倍；-断层和节理的空间位置较为紧密，但断层的分布较为连续，而节理的分布较为离散。
五、实验总结赤平投影方法是一种简便而常用的解析断层、节理构造的方法。
实验九用赤平投影方法解析断层节理构造18页PPT课件
对于F2断层来说， δ1位于其凸侧， δ1S2角距也小于 90°，因此F2断层为逆断层，上盘上升，向262°方 向滑动。为左行平移-逆断层。 又F1和F2的夹角为46°，所以，岩体破裂的内摩擦角 为90-46=44°
14
例2： 已知：一条左行断层，产状为200°∠60°，在断 层面上量的擦痕侧伏角为16°N。 求：①该断层的性质和应力方位，
12
表明F1断层面上擦痕滑动方向为64°或244° F2断层 面上擦痕的滑动方向为84°或264°，S1S2的锐角角 距中点为δ1(71°∠23°)，从δ1沿δ1- δ2大圆弧量度 90°角距得δ3(206°∠58°)。由于δ1位于F1断层的 凹侧且与S1的角距又小于90°，所以，推断F1为正断 层，其下盘向244°方向滑动，为右行滑动，所以断层 为正-右行平移断层
5
在赤平投影图上，上述几何关系表现为如下特征
6
1.一对共轭断裂面投影弧的交点就是δ2的投影点。 2.共轭断裂面大圆弧的锐角二面角的角距中间点就 是δ1的投影点。共轭断裂面大圆弧的钝角二面角的 角距中点为δ3的投影点。 3.δ1与δ3共用一个大圆弧，该圆弧的法线点就是δ2 的投影点。同时δ1又为δ2-δ3大圆弧的法线点；δ3又 为δ1-δ2大圆弧的法线点即δ1、δ2、δ3互成90°角距
7
4.两共轭断裂面大圆弧(F1和F2)与δ1-δ3大圆弧的交点 （S1和S2）就是断裂两盘相对滑动的方向线(擦痕线)。
S1和δ2，S2和δ2都分别共一条断层面，而S1δ2 及 S2δ2 的角距又都为90°。 5.δ1如在断层大圆弧的凸侧，且与断层滑动点(s)的角 距又小于90°，则该断层上盘上升，并沿滑动点向赤 平圆心的方向滑动。反之，δ1如在断层大圆弧的凹侧， 且距s点的角距又小于90°，则该断层下盘上升，并 沿滑动点向圆心的方向滑动。
极射赤平投影原理和基本操作方法
造面产状
在构造面：N 30°E，45 °SE 侧伏为20°S
吴氏网的使用方法
1. 线的投影 例如一直线的产状为：20°，N30°W
2. 面的投影 例如一个面的产状为： N30°E， 30 ° SE
（ 120 °∠ 30 °)
投影到赤平面上。
二、平面的投影
• 大圆投影（即通过球心的平面的投影) 1. 直立平面的投影为一直立大圆 2. 倾斜平面的投影为一倾斜大圆 3. 水平平面的投影为一水平大圆即基圆
面。
球面上的投影大圆与极射点的连线必然穿过赤平面， 在赤平面上这些穿透点的连线即为相应大圆的极射
赤平投影，简称大圆弧。
• 1. 直立大圆的赤平投影为直线； • 2. 水平大圆的赤平投影为基圆 • 3. 倾斜大圆的赤平投影为以基圆直径为弦
实习目的
• 了解极射持平投影的概念； • 掌握极射持平投影的基本原理； • 掌握简单的面、线在吴氏网上的投影方法
实习内容
一、极射赤平投影的基本原理 （一）概念
1. 极射赤平投影 简称赤平投影，是在平面图上表示三维
空间中的面、线的几何关系的一种方法。
应用范围：天文、航海、测量、地理和地质科 学研究中
（一）面状构造产状及表示方法
N
• 向限角法： 走向+倾角+倾向 （N30°E， 45 ° SE)
N??W
N??E
W
E
S??W
S??E
S
• 方位角法：
0°（N）
倾向+倾角
(120 °∠ 45 °)
270°
90°
180°
（二）线状构造的产状及表 示方法
• 倾伏：倾伏角+倾伏向
赤平投影原理经典实用
•赤平投影原理
•4
(二）、投影网：吴尔福网和施密特网
1、吴氏网的结构及成因原理
吴氏网的结构：基圆、径向大圆弧、纬向小圆弧、
东西、南北经纬线，间距2°，误差±0.5°。
（1）、基圆：赤平大圆，代表水平面，0°-
360°方位角刻度。
（2）、两条直径：EW，SN。
（3）、经向大圆弧：由一系列走向SN的，向东
•赤平投影原理
•22
例9: 已知平面产状310°∠50°，如果绕走向SN轴水 平旋转30 °求旋转后的平面产状。
操作步骤： ❖ 投影平面FD； ❖ 将大圆上若干点沿其所在
纬向小圆逆时针旋转30° （箭头所示）到新位置； ❖ 将旋转后得到的新位置点 旋转到同一经向大圆上， 拟合大圆弧即为旋转后的 平面D′F′投影。
•赤平投影原理
•23
例9: 已知一角度不整合上覆地层的产状 240°∠30°，下伏老地层产状为120 ° ∠ 40 °， 求新地层水平时老地层的产状。
❖ 投影新地层DHF 、老地层 ABC 的产状;
❖ 将新地层产状恢复水平，旋 转DHF 大圆弧与SN向经向 大圆重合，将大圆弧上各点 转到基圆上。
❖ 将老地层向相同方向旋转相
同角度，使老地层ABC大圆
达到新位置，将新位置各点
拟合大圆即可。
•赤平投影原理
•24
作业：
P230 9、11、12、16、18
•赤平投影原理
•25
•赤平投影原理
•9
（3） 、法线的投影 关键：法线和平面垂直，倾向相反（90°），倾角互 余。 例3: 产状为90 °∠40 °平面的法线投影。
