c串口通信协议设计

合集下载

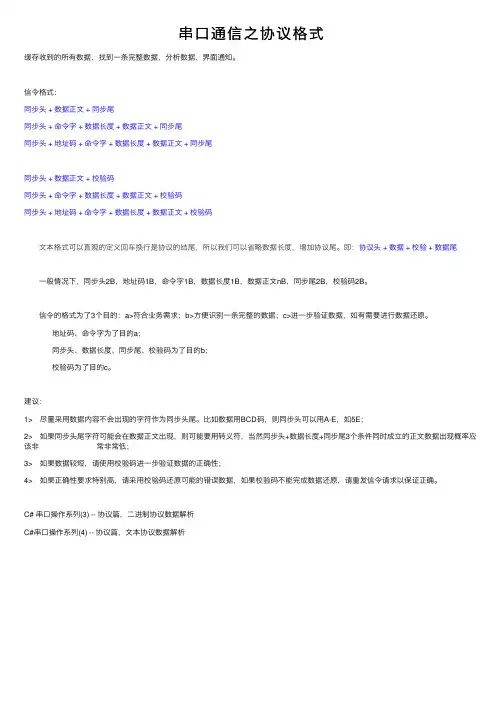

串口通信之协议格式

串⼝通信之协议格式缓存收到的所有数据，找到⼀条完整数据，分析数据，界⾯通知。

信令格式：同步头 + 数据正⽂ + 同步尾同步头 + 命令字 + 数据长度 + 数据正⽂ + 同步尾同步头 + 地址码 + 命令字 + 数据长度 + 数据正⽂ + 同步尾同步头 + 数据正⽂ + 校验码同步头 + 命令字 + 数据长度 + 数据正⽂ + 校验码同步头 + 地址码 + 命令字 + 数据长度 + 数据正⽂ + 校验码⽂本格式可以直观的定义回车换⾏是协议的结尾，所以我们可以省略数据长度，增加协议尾。

即：协议头 + 数据 + 校验 + 数据尾⼀般情况下，同步头2B，地址码1B，命令字1B，数据长度1B，数据正⽂nB，同步尾2B，校验码2B。

信令的格式为了3个⽬的：a>符合业务需求；b>⽅便识别⼀条完整的数据；c>进⼀步验证数据，如有需要进⾏数据还原。

地址码、命令字为了⽬的a；同步头、数据长度、同步尾、校验码为了⽬的b；校验码为了⽬的c。

建议：1> 尽量采⽤数据内容不会出现的字符作为同步头尾。

⽐如数据⽤BCD码，则同步头可以⽤A-E，如5E；2> 如果同步头尾字符可能会在数据正⽂出现，则可能要⽤转义符，当然同步头+数据长度+同步尾3个条件同时成⽴的正⽂数据出现概率应该⾮常⾮常低；3> 如果数据较短，请使⽤校验码进⼀步验证数据的正确性；4> 如果正确性要求特别⾼，请采⽤校验码还原可能的错误数据，如果校验码不能完成数据还原，请重发信令请求以保证正确。

C# 串⼝操作系列(3) -- 协议篇，⼆进制协议数据解析C#串⼝操作系列(4) -- 协议篇，⽂本协议数据解析。

串口通信协议

串口通信协议协议名称：串口通信协议一、引言串口通信协议旨在规范串行通信中数据的传输方式和格式，确保不同设备之间的数据交换能够顺利进行。

本协议适用于使用串口进行数据传输的各种设备和系统。

二、术语定义1. 串口：指计算机或其他设备上的串行通信接口，用于将数据以序列的方式传输。

2. 数据位：指每个数据字节中所包含的位数，常用的取值为5、6、7、8。

3. 停止位：指数据字节之后的额外位数，用于标识数据传输的结束。

4. 校验位：指用于校验数据传输的正确性的额外位数。

5. 波特率：指每秒钟传输的比特数，用于衡量数据传输速率。

6. 帧：指数据传输中的一个完整单元，包括数据位、停止位和校验位。

三、通信协议1. 通信参数设置a. 数据位：默认为8位，可根据实际需求进行设置。

b. 停止位：默认为1位，可根据实际需求进行设置。

c. 校验位：默认为无校验，可根据实际需求进行设置。

d. 波特率：默认为9600bps，可根据实际需求进行设置。

2. 数据帧格式a. 起始位：每个数据帧以一个起始位开始，用于标识数据帧的开始。

b. 数据位：根据通信参数设置的数据位数确定，用于传输实际数据。

c. 停止位：每个数据帧以一个或多个停止位结束，用于标识数据帧的结束。

d. 校验位：可选项，用于校验数据传输的正确性。

3. 通信流程a. 发送端将数据按照数据帧格式进行封装，并通过串口发送。

b. 接收端通过串口接收数据，并按照数据帧格式进行解析。

c. 接收端校验数据的正确性，如果校验失败，则丢弃该数据帧。

d. 接收端将有效数据提取出来进行处理。

四、通信协议示例以下为一个示例，展示了一个基于串口通信的简单数据传输协议。

1. 通信参数设置：数据位：8位停止位：1位校验位：无波特率：9600bps2. 数据帧格式：起始位：1位（固定为0）数据位：8位停止位：1位（固定为1）3. 通信流程：a. 发送端封装数据帧：起始位：0数据位：实际数据停止位：1b. 发送端通过串口发送数据帧。

单片机串口通信协议

单片机串口通信协议1. 引言单片机串口通信是一种常见的数据通信方式，它允许单片机与其他外部设备进行通信。

串口通信协议定义了数据传输的格式、波特率等参数，确保通信的稳定和可靠性。

本文将介绍单片机串口通信协议的基本原理和常用协议。

2. 串口通信基础串口通信是通过串行数据传输来实现的。

其中，UART（通用异步收发传输器）是实现串口通信的重要组件。

UART将并行数据转换为串行数据，并通过串口进行传输。

在单片机中，常用的串口通信引脚是TX（发送）和RX（接收）。

3. 串口通信协议串口通信协议定义了数据传输时各个数据包的格式和规则。

常见的串口通信协议有以下几种：3.1. RS-232RS-232是最早出现的串口通信协议之一。

它定义了数据传输的电气特性和信号级别。

RS-232使用9个引脚进行数据传输，包括发送和接收数据线、数据控制线等。

该协议具有较长的最大传输距离和可靠性，但通信速率相对较慢。

3.2. RS-485RS-485是一种多点通信的串口协议。

相比于RS-232，RS-485支持多个设备之间的通信。

它使用不同的信号级别和电气特性，可实现更远的传输距离和更高的通信速率。

RS-485通信中设备分为主设备和从设备，主设备负责控制通信流程。

3.3. SPISPI（Serial Peripheral Interface）是一种同步串口通信协议，常用于单片机与外部设备之间的通信。

SPI使用四条引脚进行通信，包括时钟线、数据线、主设备输出从设备输入线和主设备输入从设备输出线。

SPI通信速率较快，适用于高速数据传输。

3.4. I2CI2C（Inter-Integrated Circuit）是一种多主从通信的串口协议。

I2C使用两条引脚进行通信，包括时钟线和数据线。

在I2C总线上，可以连接多个设备，实现多个设备之间的通信和数据交换。

I2C通信速率较慢，但具有较简单的硬件设计和较低的功耗。

4. 协议选择和配置选择合适的串口通信协议需要考虑通信距离、通信速率、设备数量等因素。

MCU与PC串行通信设计

MCU与PC串行通信设计首先，我们需要确定通信协议和接口。

在串行通信中，常用的协议包括UART（Universal Asynchronous Receiver/Transmitter，通用异步收发器），SPI（Serial Peripheral Interface，串行外设接口）和I2C （Inter-Integrated Circuit，多主机串行总线）等。

接下来，我们需要确定硬件连线。

对于UART，我们需要连接MCU和PC的TX（传输）和RX（接收）引脚。

对于SPI和I2C，我们需要连接MCU和PC的SCLK（时钟）、MISO（主输入从输出）和MOSI（主输出从输入）等引脚。

同时，我们还需要为每个设备分配一个唯一的地址，以便在通信过程中进行识别和寻址。

当硬件连线完成后，我们可以开始编写代码并进行软件配置。

首先，在MCU端，我们需要配置相应的通信模块（UART/SPI/I2C），设置通信速率（波特率）、传输模式、数据位数等参数。

接下来，我们可以编写发送数据和接收数据的函数，以实现与PC之间的通信。

具体来说，在PC端的串行通信程序中，我们需要打开对应的串口，并进行相应的配置（波特率、数据位数、校验位等）。

然后，我们可以使用读取和写入函数来实现从MCU接收数据和向MCU发送数据的功能。

在读取数据时，我们可以选择阻塞或非阻塞模式，以及设定超时时间等。

在通信过程中，我们可以使用不同的数据格式进行传输，如ASCII码、二进制码或者自定义的协议格式。

对于ASCII码，我们可以通过字符的编码和解码来实现数据的传输。

对于二进制码，我们可以使用位操作来实现数据的传输。

而对于自定义的协议格式，我们可以根据具体应用的需求来设计数据结构和解析方式。

此外，为了提高通信的可靠性和稳定性，我们还可以添加一些错误检测和纠错功能。

对于UART和SPI等协议，可以使用校验位（如奇偶校验位、校验和等）来检测和纠正数据传输中的错误；对于I2C协议，可以使用应答信号和重试机制来实现错误处理。

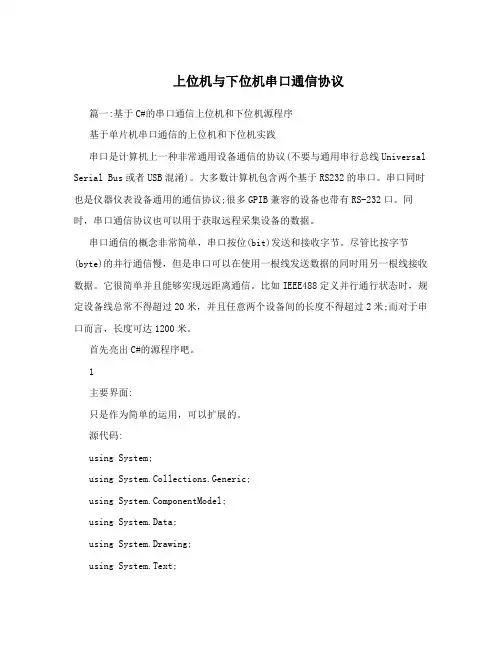

上位机与下位机串口通信协议

上位机与下位机串口通信协议篇一:基于C#的串口通信上位机和下位机源程序基于单片机串口通信的上位机和下位机实践串口是计算机上一种非常通用设备通信的协议(不要与通用串行总线Universal Serial Bus或者USB混淆)。

大多数计算机包含两个基于RS232的串口。

串口同时也是仪器仪表设备通用的通信协议;很多GPIB兼容的设备也带有RS-232口。

同时，串口通信协议也可以用于获取远程采集设备的数据。

串口通信的概念非常简单，串口按位(bit)发送和接收字节。

尽管比按字节(byte)的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

它很简单并且能够实现远距离通信。

比如IEEE488定义并行通行状态时，规定设备线总常不得超过20米，并且任意两个设备间的长度不得超过2米;而对于串口而言，长度可达1200米。

首先亮出C#的源程序吧。

1主要界面:只是作为简单的运用，可以扩展的。

源代码:using System;using System.Collections.Generic;using ponentModel;using System.Data;using System.Drawing;using System.Text;using System.Windows.Forms;using System.IO.Ports;using System.Timers;namespace 单片机功能控制{public partial class Form1 : Form{public Form1(){InitializeComponent();}SerialPort sp = new SerialPort();private void button1_Click(object sender, EventArgs e) 2{String str1 = comboBox1.Text;//串口号String str2 = comboBox2.Text;//波特率String str3 = comboBox3.Text;//校验位String str4 = comboBox5.Text;//停止位String str5 = comboBox4.Text;//数据位Int32 int2 = Convert.ToInt32(str2);//将字符串转为整型Int32 int5 = Convert.ToInt32(str5);//将字符串转为整型groupBox3.Enabled = true;//LED控制界面变可选try{if (button1.Text == 打开串口){if (str1 == null){MessageBox.Show(请先选择串口～, Error); return; }sp.Close();sp = new SerialPort();sp.PortName = comboBox1.Text;//串口编号sp.BaudRate = int2;//波特率switch (str4)//停止位3{case 1:sp.StopBits = StopBits.One;break;case 1.5:sp.StopBits = StopBits.OnePointFive;break;case 2:sp.StopBits = StopBits.Two;break;default:MessageBox.Show(Error:参数不正确, Error); break;}switch (str3){case NONE:sp.Parity = Parity.None; break;case ODD:sp.Parity = Parity.Odd; break;case EVEN:sp.Parity = Parity.Even; break;default:4MessageBox.Show(Error:参数不正确, Error); break;}sp.DataBits = int5;//数据位sp.Parity = Parity.Even;//设置串口属性sp.Open();//打开串口button1.Text = 关闭串口;textBox1.Text = Convert.ToString(sp.PortName) + 已开启～; }else{sp.Close();button1.Text = 打开串口;groupBox3.Enabled = false;//LED控制界面变灰色textBox1.Text = Convert.ToString(sp.PortName) + 已关闭～; } }catch (Exception er){MessageBox.Show(Error: + er.Message, Error);return;}5}private void Form1_Load(object sender, EventArgs e){//初始化textBox1.Text = 欢迎使用简易的串口助手～;groupBox3.Enabled = false;//LED控制界面变灰色groupBox6.Enabled = false;groupBox7.Enabled = false;groupBox8.Enabled = false;button3.Enabled = false;button6.Enabled = false;timer1.Start();try{foreach (string com in System.IO.Ports.SerialPort.GetPortNames()) 获取串行口名称boBox1.Items.Add(com);//默认设置comboBox1.SelectedIndex = 0;//选择第一个com口comboBox2.SelectedIndex = 4;//波特率4800comboBox3.SelectedIndex = 0;//校验位NONE6comboBox4.SelectedIndex = 0;//停止位为1comboBox5.SelectedIndex = 0;//数据位为8}catch{MessageBox.Show(找不到通讯端口～, 串口调试助手); }}private void timer1_Tick(object sender, EventArgs e){label6.Text = DateTime.Now.ToString();}private void button2_Click(object sender, EventArgs e){try {if (button2.Text == 开启){groupBox6.Enabled = true; radioButton1.Checked = false; radioButton2.Checked = false; radioButton3.Checked = false; radioButton4.Checked = false; checkBox1.Checked = false;7checkBox2.Checked = false; //自动checkBox3.Checked = false; checkBox4.Checked = false; checkBox5.Checked = false; checkBox6.Checked = false; checkBox7.Checked = false; checkBox8.Checked = false; button3.Enabled = true;textBox2.Text = String.Empty; button2.Text = 关闭;}else{groupBox6.Enabled = false; button3.Enabled = false;button2.Text = 开启;textBox2.Text = String.Empty;}}catch (Exception er){MessageBox.Show(Error: + er.Message, Error); return;8}}private void button3_Click(object sender, EventArgs e) {groupBox6.Enabled = true;label7.Text = 已发送;if (textBox2.Text == )MessageBox.Show(发送失败，请选择发送的数据～); else sp.WriteLine(textBox2.Text);//往串口写数据}private void checkBox1_CheckedChanged(object sender, EventArgs e){try {if (checkBox1.Checked){checkBox1.Checked = true;checkBox2.Checked = false;篇二:上位机与下位机之间的连接第一章上位机与下位机1.1 上位机与下位机的概念上位机和下位机，一般是指集中控制系统中的PC机和现场的工控机。

基于VC++的Modbus协议串口通信设计与实现

158串行通讯的距离从几米到几千米,传输线最少时只需一根即可实现通信,比较适合远距离通讯传输,在工业控制、测量设备以及远程监控中串行通讯广泛使用。

Microsoft Visual C++作为微软公司面向对象程序的开发平台,具有集成的开发环境,支持C、C++等编程语言。

ModBus协议在OSI七层参考模型中作为应用层协议,是全球最早应用于工业现场的总线协议。

目前,ModBus协议已经成为一种通用工业标准,不同设备通过ModBus协议可以组成工业网络,实现集中监控。

本设计针对V C ++开发平台设计并实现了基于ModBus协议的串口通讯软件。

1 串口通信原理1.1 串行通信的特点串口通信的特点是数据流在通讯传输线上逐位按顺序分时进行传输,每次通信双方传输一个数据位,也就是一个二进制数0或1,以最小单位二进制数0或1逐位进行传输。

串口通信分为三种传输模式,分别是全双工、半双工和单工,具体划分是按照数据流的方向划分,数据通常是在通信双方的二个站点之间点对点进行传输[1]。

1.2 串行通信的接口标准一个完整的的串行通信系统如图1所示,该系统包括数据终端设备(Data Terminal Equipment ,DTE)和数据通信设备(Data Communication Equipment,DCE)。

串行接口标准定义了DTE的串行接口电路与DCE之间的连接标准,包括连接电缆、接口几何尺寸、引脚功能和电平定义等,在计算机网络中,构成网络的物理层协议。

1.3 串行传输协议通讯协议是一种对通讯双方之间进行通讯交流规则的约定。

协议中规定了双方进行通讯的数据格式、传送速度、控制字符、同步方式、检错方式及传送步骤。

通讯协议属于OSI七层参考模型中的数据链路层[2]。

串口通讯按照同步方法的不同分为异步传输和同步传输。

1.4 Modbus通信协议按照OSI七层参考模型,Modbus通讯协议属于应用层协议,是一种全球通用的工业标准。

串口通信协议

串口通信协议协议名称：串口通信协议一、协议目的本协议旨在规范串口通信的数据传输格式和通信机制，确保串口设备之间的稳定和可靠的数据交换。

二、协议范围本协议适合于使用串口进行数据通信的设备，包括但不限于计算机、嵌入式系统、传感器、控制器等。

三、协议要求1. 数据帧格式：采用异步串行通信方式，数据传输采用字节为单位，每一个数据帧包括起始位、数据位、校验位和住手位。

2. 波特率：协议支持多种波特率，包括但不限于9600、19200、38400、57600、115200等。

3. 数据位：支持数据位的设置，包括但不限于5位、6位、7位、8位。

4. 奇偶校验位：支持奇偶校验位的设置，包括但不限于无校验、奇校验、偶校验。

5. 住手位：支持住手位的设置，包括但不限于1位、1.5位、2位。

6. 数据传输方式：支持全双工和半双工两种传输方式。

7. 数据流控制：协议支持硬件流控和软件流控两种方式，可根据实际需求选择。

8. 错误处理：协议要求设备在接收到错误数据时能够进行错误处理，包括但不限于丢弃错误数据、重新请求数据等。

四、协议内容1. 数据帧格式- 起始位：1个起始位，表示数据帧的开始。

- 数据位：根据实际需求设置数据位长度。

- 校验位：1个校验位，用于校验数据的正确性。

- 住手位：根据实际需求设置住手位长度。

2. 数据传输- 数据传输采用点对点的方式，每一个设备都有惟一的地址。

- 发送方将数据按照数据帧格式发送给接收方，接收方在接收到完整的数据帧后进行解析。

- 发送方和接收方在传输前需要进行波特率、数据位、奇偶校验位、住手位等参数的商议。

3. 错误处理- 发送方在发送数据时，如果发现数据错误，应即将住手发送，并进行错误处理。

- 接收方在接收到错误数据时，应即将通知发送方，并进行错误处理。

- 错误处理方式可以根据实际需求进行定义，例如重新请求数据、丢弃错误数据等。

五、协议实施1. 设备创造商应根据本协议的要求设计和创造串口设备，并确保设备符合本协议的规范。

串口通信协议的制定及配置流程

串口通信协议的制定及配置流程串口通信协议串口通信指串口按位（bit）发送和接收字节。

尽管比按字节（byte）的并行通信慢，但是串口可以在使用一根线发送数据的同时用另一根线接收数据。

在串口通信中，常用的协议包括RS-232、RS-422和RS-485。

里以串口作为传输媒介，介绍下怎样来发送接收一个完整的数据包。

过程涉及到封包与解包。

设计一个良好的包传输机制很有利于数据传输的稳定性以及正确性。

串口只是一种传输媒介，这种包机制同时也可以用于SPI，I2C的总线下的数据传输。

在单片机通信系统（多机通信以及PC与单片机通信）中，是很常见的问题。

一、根据帧头帧尾或者帧长检测一个数据帧1、帧头+数据+校验+帧尾这是一个典型的方案，但是对帧头与帧尾在设计的时候都要注意，也就是说帧头、帧尾不能在所传输的数据域中出现，一旦出现可能就被误判。

如果用中断来接收的话，程序基本可以这么实现：unsigned char recstatu;//表示是否处于一个正在接收数据包的状态unsigned char ccnt; //计数unsigned char packerflag;//是否接收到一个完整的数据包标志unsigned char rxbuf［100］;//接收数据的缓冲区void UartHandler（）{unsigned char tmpch;tmpch = UARTRBR;if（tmpch 是包头）//检测是否是包头{recstatu = 1;ccnt = 0 ;packerflag = 0;return ;}if（tmpch是包尾）//检测是否是包尾{recstatu = 0;packerflag = 1; //用于告知系统已经接收到一个完整的数据包return ;}if（recstatu ==1）//是否处于接收数据包状态{rxbuf［ccnt++］= tmpch;}}上面也就是接收一个数据包，但是再次提醒，包头和包尾不能在数据域中出现，一旦出现将会出现误判。

一种串口多机应答式通信协议的设计与实现

文章编号：1002—8692(2008)S1-0059-03一种串口多机应答式通信协议的设计与实现Par t s&appl i eat i ons实用设计寇强．党宏社(陕西科技大学电信学院，陕西西安710021)【摘要】分析了串口多机应答式通信中存在的传输丢失和传输误码故障的产生源。

设计出了一种简单可靠的多机应答式通信协议，实现了传输差错控制，在数据帧传输阶段能够实现可靠的协议通信。

本协议在调频广播发射机微机控制器中成功应用。

【关键词】多机应答武通信协议；传输差错控制；微控制器；串口通信【中图分类号】7rP393【文献标识码】AD es i gn and I m pl e m e nt a t i on of C om m uni ca t i on Pr ot o col f or S e r i al M ul t i-cont r ol l er sK O U Q i ang,D A N G H on g-s he(D epar t m en t of Ele ct r ic al E ngi ne er i ng,Shaanx i U m ve础y of sc i e nc e＆T e chnol ogy,X i’m710021，C hina)【A bst rac t】T he ca u s e of t r ans m i s s i on l oss and co de el T or i n m u hi-co nt r ol l em c om m uni ca t i on a弛anal yze d．A n ea sy a nd r el i ab l e∞-r i m c om m uni ca t i onpr ot o col f or m ul t i-m i cr oe ont m l l er s i s de si gned．A nd t h en,t h e t r ans m i s s i one13uo r cont r oli s r eal ized i n t hi s pape r．T hi8pr otocol C a n be appl i ed w el l i n m i cr o-con t r o H er of F M br oadca st i ng t r ans m i t t er pr oj ecL【K ey w ords】m ul t i—cont r oner s c om m uni ca t i on pr ot ocol；t r ans m i s s i on er r or cont r ol；m i cr ocont r ol l er,s er i al c om m uni ca t i on1引言基本串口多机应答式通信程序所传输的字节帧有地址帧、命令帧、数据帧，校验帧和结束帧，其通信过程如图1-2所示，主机发送地址帧，选择将要与之通信的从机，发送命令帧决定通信任务是发送数据还是接收数据，最后完成传输数据和校验数据任务【1-21。

串口标准协议

串口标准协议一、数据传输格式串口数据传输通常采用异步方式，即数据传输速率与时钟频率无关，每个数据位后面都有一个特定的位作为起始位和停止位。

常见的数据格式有：7E1、7O1、8E1、8O1等。

其中，7E1表示7个数据位，1个起始位，1个奇校验位和1个停止位；8E1表示8个数据位，1个起始位，1个偶校验位和1个停止位。

二、数据传输速率串口数据传输速率通常以波特率表示，即每秒传输的位数。

常见的波特率有：9600、19200、38400、57600、115200等。

波特率的选择应根据实际需求和通信距离进行选择。

三、数据流控制串口数据流控制是为了防止数据丢失或溢出而采取的措施。

常用的数据流控制方式有硬件流控制和软件流控制两种。

硬件流控制是通过RTS/CTS线进行控制，软件流控制则是通过XON/XOFF字符进行控制。

四、错误检测与纠正串口通信过程中可能会出现数据传输错误的情况，因此需要进行错误检测与纠正。

常见的错误检测方式有奇偶校验和CRC校验等。

奇偶校验是在数据位后面添加一个校验位，使得整个数据位的1的个数为偶数或奇数；CRC校验则是通过模2除法运算对数据进行校验。

纠正则是通过反向散列运算对数据进行纠正。

五、设备识别与通信规则在串口通信中，需要确定主设备和从设备之间的通信规则，包括设备地址、命令格式、响应格式等。

设备地址用于标识不同的设备，命令格式用于发送指令，响应格式用于接收响应。

六、命令与响应模式串口通信中的命令与响应模式是一种约定，规定了主设备和从设备之间的数据交互方式。

命令由主设备发送给从设备，从设备根据命令执行相应的操作，并将结果以响应的形式返回给主设备。

七、电源管理在串口通信中，电源管理也是需要考虑的一个重要方面。

为了降低功耗，可以采用空闲模式和休眠模式等电源管理模式，以及使用低功耗器件和电路设计等技术手段。

八、接口电气特性串口通信接口的电气特性包括信号线数、信号极性、信号电平、信号驱动能力等。

串口传输协议

的连接器，其引脚的定义也各不相同。

下面是常用的图4 “三线连接法”2、RS-232C的电气特性(1)逻辑电平在TXD和RXD上：逻辑1(MARK)=-3V～-15V逻辑0(SPACE)=+3～＋15V在RTS、CTS、DSR、DTR和DCD等控制线上：信号有效（接通，ON状态，正电压）＝+3V～+15V信号无效(断开，OFF状态，负电压)=-3V～-15V由以上定义可以看出，信号无效的电平低于-3V，也就是当传输电平的绝对值大于3V时，电路可以有效地检查出来，介于-3～+3V之间的电压无意义，低于-15V或高于+15V的电压也认为无意义，因此，实际工作时，应保证电平的绝对值在(3～15)V之间。

当计算机和TTL电平的设备通信时，如计算机和单片机通信时，需要使用RS-232C/TTL 电平转换器件，常用的有MAX232。

(2)传输距离由RS-232C标准规定在码元畸变小于4%的情况下，传输电缆长度应为15m，其实这个4%的码元畸变是很保守的，在实际应用中，约有99%的用户是按码元畸变10-20%的范围工作的，所以实际使用中最大距离会远超过15m。

3、RS-232C的不足之处由于RS－232C接口标准出现较早，难免有不足之处，主要有以下四点：（1）接口的信号电平值较高，易损坏接口电路的芯片，又因为与TTL 电平不兼容故需使用电平转换电路方能与TTL电路连接。

（2）传输速率较低，在异步传输时，波特率最大为19200bps。

（3）接口使用一根信号线和一根信号返回线而构成共地的传输形式，这种共地传输容易产生共模干扰，所以抗噪声干扰性弱。

（4）传输距离有限，实际最大传输距离只有50米左右.标签：无标签RS-232、RS-422与RS-485串口标准简介一、RS-232C、RS-422与RS-485的由来RS-232、RS-422与RS-485都是串行数据接口标准,最初都是由电子工业协会（EIA）制订并发布的,RS-232在1962年发布,命名为EIA-232-E,作为工业标准,以保证不同厂家产品之间的兼容。

typec转uart电路

Type-C转UART电路设计1. 简介Type-C转UART电路是一种将Type-C接口的数字信号转换为UART串口通信信号的电路。

Type-C接口是一种新型的全功能接口，具有较高的传输速度和功率传输能力，广泛应用于电子设备中。

UART（通用异步收发传输器）串口通信是一种常用的串行通信协议，用于设备之间的数据传输。

本文将详细介绍Type-C转UART电路的设计原理、硬件电路设计、软件驱动开发等方面的内容。

2. 设计原理Type-C转UART电路的设计原理主要包括以下几个方面：2.1 Type-C接口Type-C接口是一种全功能接口，具有正反插可用、支持高速数据传输、支持高功率传输等特点。

Type-C接口内部采用了多种通信协议，包括USB 2.0、USB 3.1、DisplayPort、Thunderbolt等。

在Type-C转UART电路中，需要通过Type-C接口读取传输的数字信号。

2.2 UART串口通信UART串口通信是一种常用的串行通信协议，用于设备之间的数据传输。

UART通信包括发送端和接收端，发送端将数据转换为串行信号发送，接收端将串行信号转换为数据接收。

UART通信常用的参数包括波特率、数据位、停止位、校验位等。

2.3 Type-C转UART芯片Type-C转UART电路需要使用Type-C转UART芯片，该芯片将Type-C接口的数字信号转换为UART串口通信信号。

Type-C转UART芯片通常集成了Type-C控制器和UART串口控制器，能够实现Type-C接口和UART串口的互相转换。

2.4 软件驱动开发Type-C转UART电路还需要开发相应的软件驱动，用于控制Type-C转UART芯片的工作。

软件驱动需要实现Type-C接口的初始化、数据读取、串口通信参数设置等功能。

3. 硬件电路设计Type-C转UART电路的硬件电路设计包括以下几个部分：3.1 Type-C接口电路Type-C接口电路包括Type-C插座和Type-C插头。

串口自定义通信协议程序

串口自定义通信协议程序摘要：1.引言2.串口通信的基本概念3.自定义通信协议的重要性4.编写自定义通信协议的步骤a.确定通信双方的功能需求b.设计数据帧结构c.定义数据帧内的控制字段d.实现数据帧的解析与处理e.编写通信程序5.总结与展望正文：串口自定义通信协议程序随着物联网、工业自动化等领域的快速发展，串口通信技术在各类设备之间的数据传输中扮演着越来越重要的角色。

为了满足特定应用场景的需求，自定义通信协议变得越来越重要。

本文将详细介绍如何编写串口自定义通信协议程序。

1.引言串口通信是一种常见的设备间通信方式，它通过串行传输数据。

在实际应用中，为了提高通信效率和安全性，通常需要根据实际需求设计自定义通信协议。

2.串口通信的基本概念串口通信是一种通过串行传输数据的通信方式。

在串口通信中，数据是逐个比特按顺序进行传输的。

发送方和接收方需要约定数据位的长度、奇偶校验、停止位等参数。

3.自定义通信协议的重要性自定义通信协议能够满足特定应用场景的需求，提高通信效率和安全性。

例如，在某些对实时性要求较高的场景中，自定义通信协议可以优化数据帧的传输速率；在某些对数据安全性要求较高的场景中，自定义通信协议可以实现加密传输。

4.编写自定义通信协议的步骤编写自定义通信协议需要遵循以下步骤：a.确定通信双方的功能需求：首先需要明确通信双方的功能需求，例如，需要传输哪些数据，以及如何处理接收到的数据。

b.设计数据帧结构：根据通信需求，设计数据帧的结构，包括数据长度、控制字段、数据内容等。

c.定义数据帧内的控制字段：为了实现数据帧的解析与处理，需要定义数据帧内的控制字段，如起始符、结束符、数据长度等。

d.实现数据帧的解析与处理：编写程序实现数据帧的解析与处理，例如，根据控制字段解析数据内容，对数据进行处理等。

e.编写通信程序：根据设计好的通信协议，编写通信程序，实现数据的发送与接收。

5.总结与展望编写串口自定义通信协议程序是实现设备间高效、安全通信的关键。

51单片机与PC串口间通讯设计与分析

51单片机与PC串口间通讯设计与分析一、串口通讯原理串口通讯是指通过串口来进行数据的收发传输的一种通讯方式。

串口通讯分为同步串行通讯和异步串行通讯两种方式，而51单片机与PC之间的串口通讯采用的是异步串行通讯方式。

异步串行通信是指每个数据字节之间可以有可变长度的停止位和起始位。

串口通讯一般由以下几个部分组成：1.传输数据线：用于传输数据的信号线，包括发送数据线（TXD）和接收数据线（RXD）。

2.时钟线：用于提供通讯双方的时钟信号。

3.控制线：用于控制串口通讯的流程，包括数据准备好（DSR）、数据就绪（DTR）等。

二、串口通讯协议串口通讯协议是约定通讯双方数据传输的格式和规则，常见的串口通讯协议有RS-232、RS-485等。

在51单片机与PC之间的串口通讯中，一般使用的是RS-232协议。

RS-232协议规定了数据的起始位、数据位数、校验位和停止位等。

起始位用于标识数据的传输开始，通常为一个逻辑低电平；数据位数指定了每个数据字节的位数，常见的值有5位、6位、7位和8位等；校验位用于校验数据的正确性，一般有无校验、奇校验和偶校验等选项；停止位用于表示数据的传输结束，通常为一个逻辑高电平。

三、51单片机串口的程序设计#include <reg52.h>#define UART_BAUDRATE 9600 // 波特率设置#define UART_DIV 256- UART_BAUDRATE/300void UART_Init( //串口初始化TMOD=0x20;SCON=0x50;PCON=0x00;TH1=UART_DIV;TL1=UART_DIV;TR1=1;EA=1;ES=1;void UART_SendByte(unsigned char ch) //串口发送字节TI=0;SBUF = ch;while(TI == 0);TI=0;void UART_Interrupt( interrupt 4 //串口中断处理if(RI)unsigned char ch;ch = SBUF;RI=0;//处理接收到的数据}if(TI)TI=0;//发送下一个字节}void mainUART_Init(;while(1)//主循环}在上述程序中，首先通过UART_Init(函数进行串口初始化，其中设置了波特率为9600；然后使用UART_SendByte(函数发送数据，调用该函数时会把数据放入SBUF寄存器，并等待TI标志位变为1；最后，在UART_Interrupt(函数中，使用RI标志位判断是否收到数据，然后对数据进行处理，TI标志位判断是否发送完当前字节。

单片机与4g模块通讯协议c语言例程 -回复

单片机与4g模块通讯协议c语言例程-回复单片机与4G模块通信协议C语言例程在现代的物联网时代，无线通信技术的发展日新月异。

而4G技术作为第四代移动通信技术，具有高速、高效、高容量等优势，被广泛应用于各种智能设备中。

在汽车、工业自动化、智能家居等领域，单片机与4G模块的通信变得越来越重要。

本文将以单片机与4G模块通信协议C语言例程为主题，详细介绍如何使用C语言进行单片机与4G模块的通信编程。

一、准备工作在进行单片机与4G模块通信之前，我们需要了解所使用的4G模块的通信协议以及C语言编程的基础知识。

首先，我们需要选择一款常用的4G 模块，例如SIM7600E等常见型号，并查询其通信协议手册，了解模块的AT指令集以及工作方式。

其次，我们需要具备C语言的基础知识，包括函数、变量、条件语句、循环语句等。

二、建立串口通信在单片机与4G模块通信中，我们通常使用串口进行数据传输。

首先，我们需要在单片机上配置串口的通信参数，包括波特率、数据位、停止位、校验位等。

这些参数需要与4G模块的通信参数保持一致，以确保数据的正确传输。

接着，我们需要使用C语言编写串口通信函数，例如可以使用像“uart_send_byte”和“uart_receive_byte”这样的函数来实现串口发送和接收一个字节的数据。

三、编写AT指令函数在单片机与4G模块通信中，我们需要使用AT指令来控制和配置4G模块的工作。

所以，我们需要编写用于发送AT指令的函数。

例如，我们可以使用“send_at_cmd”函数来发送一条AT指令，该函数接收一个字符串参数，将其发送到4G模块，并等待返回的响应结果。

我们还可以使用“check_response”函数来检查返回的响应结果是否是我们期望的。

四、实现数据收发单片机与4G模块通信的核心是数据的收发。

为了实现数据的发送，我们可以使用“send_data”函数，该函数接收一个字符串参数，将其发送到4G模块。

为了实现数据的接收，我们可以使用“receive_data”函数，该函数接收一个缓冲区参数和缓冲区大小，将接收到的数据存储到缓冲区中。

串口通信协议

串口通信协议协议名称：串口通信协议一、引言本协议旨在规范串口通信的数据传输方式和通信协议，确保串口通信的稳定性和可靠性。

本协议适用于各种串口通信设备和应用场景。

二、术语定义1. 串口：一种数据传输接口，通常用于将数据从一个设备传输到另一个设备。

2. 通信协议：规定了数据传输的格式、规则和流程，确保通信双方能够正确地解析和处理数据。

3. 波特率：串口通信的速率，表示每秒钟传输的比特数。

4. 数据位：每个数据字节中包含的位数。

5. 停止位：用于标识一个数据字节的结束。

6. 校验位：用于检测数据传输过程中的错误。

三、协议规范1. 通信参数设置a. 波特率：默认为9600，可根据实际需求进行调整。

b. 数据位：默认为8位，支持设置为5、6、7或8位。

c. 停止位：默认为1位，支持设置为1或2位。

d. 校验位：默认为无校验，支持设置为奇校验、偶校验或无校验。

2. 数据帧格式a. 起始位：数据帧的开始标志，固定为低电平信号。

b. 数据位：根据通信参数设置确定每个数据字节的位数。

c. 校验位：根据通信参数设置确定是否包含校验位。

d. 停止位：根据通信参数设置确定每个数据字节的结束标志，固定为高电平信号。

3. 数据传输流程a. 发送方发送起始位。

b. 发送方按照通信参数设置发送数据。

c. 发送方发送校验位（如果设置了校验位）。

d. 发送方发送停止位。

e. 接收方检测起始位。

f. 接收方按照通信参数设置接收数据。

g. 接收方检测校验位（如果设置了校验位）。

h. 接收方检测停止位。

4. 错误处理a. 发送方在发送数据时，如果检测到通信异常或超时，应重新发送数据。

b. 接收方在接收数据时，如果检测到通信异常或超时，应要求发送方重新发送数据。

5. 数据解析a. 接收方根据协议规定的数据帧格式解析接收到的数据。

b. 接收方根据数据内容进行相应的处理和响应。

6. 扩展功能a. 支持数据压缩和加密功能，提高数据传输效率和安全性。

串口通讯通信协议技术

串口通讯一通信协议所谓通信协议是指通信双方的一种约定。

约定包括对数据格式、同步方式、传送速度、传送步骤、检纠错方式以及控制字符定义等问题做岀统一规定，通信双方必须共同遵守。

因此，也叫做通信控制规程，或称传输控制规程，它属于 ISO'S OSI七层参考模型中的数据链路层。

目前，采用的通信协议有两类：异步协议和同步协议。

同步协议又有面向字符和面向比特以及面向字节计数三种。

其中，面向字节计数的同步协议主要用于DEC公司的网络体系结构中。

一、物理接口标准1.串行通信接口的基本任务(1)实现数据格式化：因为来自CPU的是普通的并行数据，所以，接口电路应具有实现不同串行通信方式下的数据格式化的任务。

在异步通信方式下，接口自动生成起止式的帧数据格式。

在面向字符的同步方式下，接口要在待传送的数据块前加上同步字符。

(2)进行串-并转换：串行传送，数据是一位一位串行传送的，而计算机处理数据是并行数据。

所以当数据由计算机送至数据发送器时，首先把串行数据转换为并行数才能送入计算机处理。

因此串并转换是串行接口电路的重要任务。

(3)控制数据传输速率：串行通信接口电路应具有对数据传输速率一一波特率进行选择和控制的能力。

(4)进行错误检测：在发送时接口电路对传送的字符数据自动生成奇偶校验位或其他校验码。

在接收时，接口电路检查字符的奇偶校验或其他校验码，确定是否发生传送错误。

(5)进行TTL与EIA电平转换：CPU和终端均采用TTL电平及正逻辑，它们与EIA采用的电平及负逻辑不兼容，需在接口电路中进行转换。

(6)提供EIA-RS-232C接口标准所要求的信号线：远距离通信采用 MODEM时，需要9根信号线；近距离零MODEM方式，只需要3根信号线。

这些信号线由接口电路提供，以便与 MODEM或终端进行联络与控制。

2、串行通信接口电路的组成为了完成上述串行接口的任务，串行通信接口电路一般由可编程的串行接口芯片、波特率发生器、EIA与TTL电平转换器以及地址译码电路组成。

单片机的选择和串行通信协议的设计

ｃｏｍｍｕｎｃｔｏｅｈｏｏｇｅ，ＭＣＵｏｒｅｈｌｇｎｄｃｍｐｅｅｉｒｏｍｍｕｃｔｏｔｃｎｏｏｔｅｌｕｏａｃｌｐｉａｎｔｃｉｎｌｉｓｃｎｔｏｌｔｃｎｏｏｙａｏｕｔｒｓｒａｐｏｔｃｌｉｉｎａｎｅｈｌｇｏｒａｉａｔｍｔａｙｚｅｉｓｏｉｒｃｅｎｔ．Ｔｈｓｉｅｆｒｔｔｅｔｔｔｅｗｉｄｅｓｃｍｌｌｉｃｔｏｅｈｏｏｓａｌｅｏｌｐｃｉｎｒｃｅｎｔ．ＡｃｒｎｇｉｔａｋｖｅｓｉｓｔｓｉｈａｒｓｏＩｕｎａｎｔｃｎｈｉｍｈｉｎｌｇｙｉｐｐｉｄｔａｓｏｒｎｇｉｔａｋｖｅｓｓｌｏｍｕｎｃｔｏｎｔｍａｌｃｍｉａｎｅｗｏｒｕｔｂｅｆｒｓｇｌｔａｓｉｓｏｗｔｎｅｒｕｎｄｆｒｈｅｖｎｉｉｋｓｉａｌｏｉｎａｒｎｍｓｉｎｈｉｔｇｏｉｈｓｏｔｅｅｔｓｖｅｏｄｎａｏｍｍｕｃｔｏｓｄｅｌｐｅａｄｃｉｉｎａｎ
（ｉｈａｇＡｍｅｏｃｍｍａｄＣＨｇ，ｉｈａｇＨｅｅ００６，ｉａ２ｓａｕｎｒｄＰｌｅｚｉＣｏｎｏｅｅｓａｕｎｂｉ５０１ｎ）ｚＣｈ
（ｉｊｉａｇＩｓｔｔＯｆｅｈｉａＰｙｉ，ｉｊ０１２Ｃｈａ３ＴａｉｎｎｔｕｅｎｎＪｈｎｉＴｃｎｃｈｓｓＴａｉ３０９，ｉ）ｌｃｎｎｎ（ｂｉｒｆｓｎｌｏｅｅｏＰｌｃａｄＬｗ，ｈｉｈａｇＨｅｅ００６，ｈｎ）４ＨｅｅＰｏｅｉａＣｌｇｆｏｔｓｎａＳｊｚｕｎｂｉ５０１ｉｓｏｉｉｉｉａ，ＣａＡｓａｔＡｒｅｔｔｅｒｉｅｕｎｙｉｅｔｃｔｎＯＦＤ）ｅｈｏｇｅｅｐｎｅｕｃｌａａｒａｎｄｌｕｅｂｔｃ：ｔｅｎ，ｈｄｏｆｑｅｃｎｆａｏＫＩｔｃｎｌｙｉｄｖｌｉｇｖｒｑｉｙｔｂｏｄａｄｉｗｉｅｓｄｒｐｓａｒｄｉｉｉｏｓｏｙｋｓｙ

串口自定义通信协议程序

串口自定义通信协议程序前言串口通信作为嵌入式系统中常用的通信方式，在各种应用场景中被广泛应用。

为了提高通信效率和灵活性，通常需要自定义通信协议。

本文将介绍一种串口自定义通信协议程序的实现方法。

1.引言在嵌入式系统中，串口通信是常用的设备之间进行数据传输的方式。

然而，由于不同设备间的通信需求各异，通过串口进行通信时，需要使用特定的协议来确保数据的正确传输和解析。

自定义通信协议能够提高通信效率，并且可以根据实际需求进行额外功能的扩展。

2.自定义通信协议设计要点为了实现串口自定义通信协议，以下是一些设计要点：2.1报文格式通信协议的报文格式需要清晰明了，包含必要的字段，以便发送方和接收方能够正确地解析报文。

通常，一个报文包含起始标志、数据内容、校验码等字段。

2.2协议命令协议命令用于定义不同的通信行为，例如数据请求、数据响应、错误码等。

每个命令包含一个唯一的标识符，用于区分不同的命令类型。

2.3校验机制为了保证数据传输的可靠性，通常需要在报文中添加校验码字段。

校验码可以使用CR C、校验和等方式计算得出，接收方通过校验码校验来确认接收到的数据是否完整和正确。

3.串口自定义通信协议程序实现步骤下面是实现串口自定义通信协议程序的步骤：3.1初始化串口首先，需要根据实际硬件情况初始化串口的通信参数，包括波特率、数据位数、校验位等。

3.2定义报文结构根据协议设计要点中的报文格式定义，定义一个结构体来表示一个完整的报文。

3.3发送数据构造报文内容，并根据协议格式将报文数据发送出去。

确保数据的完整性和准确性。

3.4接收数据使用串口接收中断或循环查询的方式接收数据，并根据协议格式进行解析。

验证校验码，判断数据是否正常。

3.5处理通信命令根据接收到的命令标识符，执行相应的通信命令处理函数。

例如，根据命令类型发送数据、响应数据请求等。

4.总结本文介绍了一种串口自定义通信协议程序的实现方法。

通过自定义通信协议，可以提高通信效率和灵活性，满足不同应用场景的需求。
