接插件基础知识之连接器的三大基本性能

连接器基础知识

连接器基础知识连接器的技术基础1什么是连接器？连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。

2 为什么要使用连接器？设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。

这样一来，无论对于生产还是使用，都带来了诸多不便。

以汽车电池为例。

假定电池电缆被固定焊牢在电池上，汽车生产厂为安装电池就增加了工作量，增加了生产时间和成本。

电池损坏需要更换时，还要将汽车送到维修站，脱焊拆除旧的，再焊上新的，为此要付较多的人工费。

有了连接器就可以免除许多麻烦，从商店买个新电池，断开连接器，拆除旧电池，装上新电池，重新接通连接器就可以了。

这个简单的例子说明了连接器的好处。

它使设计和生产过程更方便、更灵活，降低了生产和维护成本。

连接器的好处改善生产过程连接器简化电子产品的装配过程。

也简化了批量生产过程；易于维修如果某电子元部件失效，装有连接器时可以快速更换失效元部件；便于升级随着技术进步，装有连接器时可以更新元部件，用新的、更完善的元部件代替旧的提高设计的灵活性使用连接器使工程师们在设计和集成新产品时，以及用元部件组成系统时，有更大的灵活性。

连接器基础知识学习

连接器的选型
从机械转向电气以前，连接器的选型主要由机械工程师负责，因为他们需要考虑到整个电路板或子系统的布局，连
接器的选择更多是尺寸和空间的考虑。而电气性能通常只考虑端子的额定电流，设计中需要决定由多少个端子来传输信号。连接器主体的大小和形状及连接器的结实程度，尤其是在军用项目中。航空电子或便携式系统中，每个器件的尺寸都很关键，对连接器的选型是个很大的挑战。今天的连接器设计已经完全改观，需要由专门的信号整合工程师来负责选型，新的连接器设计也必须从满足电气性能要求，而不是像过去那样当整个连接器设计完成后再来测量电气性能参数。尤其是10GHz以上的高速信号，电气性能非常关键。设计高性能连接器时，无论是昂贵的背板连接器还是常见的标准PC连接器，首先要考虑的就是电气性能要求。连接器的选型也由包装工程师转向了设计电路的电气工程师负责。我们公司一般是由硬件工程师来选型，而且他们一般只确认基本的尺寸和主要功能。
连接器的连接方式
连接方式连接器一般由插头和插座组成，其中插头也称自由端连接器，插座也称固定连接器。通过插头和插座的插合和分离来实现电路的连接和断开，因此就产生了插头和插座的各种连接方式。
对圆形连接器来说，主要有螺纹式连接，卡口式连接和弹子式连接三种方式。其中螺纹式连接最常见，它具有加工工艺简单。制造成本低。适用范围广等优点，但连接速度较慢不适宜于需频繁插拔和快速接连的场合。卡口式连接由于其三条卡口槽的导程较长，因此连接的速度较快，但它制造较复杂，成本也就较高。
连接器的型号命名
在国内外连接器行业中，产品型号命名有两种思路：一种是用字母代号加数字的办法，力求在型号命名中反映产品的主要结构特点。这种方式的好处是易于识别，但排列太长，过于复杂。目前国内仍流行这种方式，并在某些行业标准甚至国标中作出了规定，如 SJ2298-83（印制电路连接器）、SJ2297-83（矩形连接器）、SJ2459-84（带状电缆连接器）、GB9538-88（带状电缆连接器）等。由于连接器结构的日益多样化，在实践中用一种命名规则复盖某一类连接器越来越困难。另一种思路是用阿拉伯数字组合。这种方式的好处是简洁，便于计算机管理和小型产品的标志打印。国际上主要的连接器制造商目前均采用这种方式。

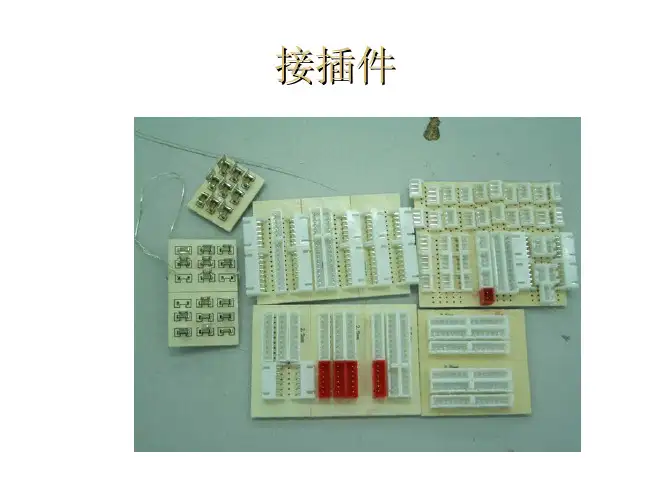

接插件

接插件
接插件
接插件
连接器：装有接触件的整体，其接触件用于与插入式元器件的插脚进行电器连接。
负载能力：连接件下一对接合的接触件的电阻．
接插件
绝缘电阻：与试样接触或嵌入试样的两个电极之间的绝缘电阻，是加在电极上的直流电压与施加电压一定时间后电极间总电流之比。它取决于试样的体积电阻和表面电阻。
接插件
插拔力：将压着后的端子装在壳体内，并去掉外部锁扣后将其与插座沿轴向进行插拔所需的插入力和拔出力。
端子保持力：将正确压接后的连接器固定于壳体内，沿连接器方向以一定速度拉伸线体，使连接器从壳体脱出时所需的最小拉力。
插针保持力：将针座固定，由顶端对插针施加推力，使插针与壳体之间发生位移所需的推力。

连接器的三大基本性能

连接器的三大基本性能连接器是一种用于连接电子设备和电路的组件，具有连接导线、传输信号和电力的功能。

连接器的性能直接影响着电子设备和电路的运行稳定性和性能表现。

连接器的三大基本性能包括导电性能、机械性能和环境性能。

一、导电性能导电性能是连接器的基本功能之一，它直接影响着信号和电力的传输质量。

连接器的导电性能主要包括以下几个方面：1.电阻：连接器的电阻越小，信号和电力传输的损耗越小，传输质量越好。

电阻的大小可以通过连接器材料的选择和结构设计来优化。

2.电流载流量：连接器的电流载流量决定了其能够承受的最大电流。

电流载流量过小可能导致连接器过载而损坏。

电流载流量的大小取决于连接器的材料和结构设计。

3.信号传输失真：信号传输时会出现信号变形或损失的情况，这种失真会影响到系统的性能。

连接器的导电性能应能够最小化信号的传输失真。

二、机械性能连接器的机械性能主要指连接器在组装和使用过程中的机械稳定性和可靠性。

机械性能包括以下几个方面：1.插拔力：连接器的插拔力应适中，既不会过于松散导致接触不良，也不会过于紧固导致拆卸困难。

插拔力的设计需要兼顾连接器的连接可靠性和使用方便性。

2.接触压力和接触电阻：连接器的接触压力决定了其接触电阻的大小。

接触压力越大，接触电阻越小，导电性能越好。

连接器的结构设计应尽量保证接触压力的均匀分布和稳定性。

3.插拔次数：连接器的使用寿命取决于其可以承受的插拔次数。

连接器的设计应考虑到其需要经历的插拔情况，避免因插拔过多而导致连接不可靠。

三、环境性能连接器的环境性能是指连接器在不同的环境条件下，如温度、湿度和振动等，能否正常工作的能力。

环境性能包括以下几个方面：1.温度范围：连接器的温度范围决定了其能否在不同的工作环境中正常工作。

温度范围的选择应基于连接器所应用的具体场景，确保其能够稳定可靠地工作。

2.防护等级：连接器的防护等级决定了其对尘埃、水分和固体颗粒的防护能力。

不同的应用场景需要不同的防护等级，连接器的设计应满足相应的防护要求。

连接器的基本结构、性能和分类

连接器的基本结构、性能和分类一、连接器的基本结构连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

1．接触件（contacts）是连接器完成电连接功能的核心零件。

一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。

阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。

插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。

2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

4．附件附件分结构附件和安装附件。

结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。

安装附件如螺钉、螺母、螺杆、弹簧圈等。

附件大都有标准件和通用件。

连接器的基本性能连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。

1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。

连接器的基本常识

视频
连接器基本知识
武汉森华科技有限公司
第四章
连接器的组成和作用
带状电缆名称源自于其外观酷似丝带。又称为平面电缆。它是一组平行导体整体覆以绝缘材料组成的。导体有两种形式，一种是圆形截面的导体，另一种是扁平柔性电缆（请看下面介绍）。计算机和外设
印制电路板（PCB） PCB是在敷铜聚合板上，通过蚀刻加工，印制上电路。
连接器基本知识
武汉森华科技有限公司
第四章
连接器的组成和作用
底座（header）
安装在印制电路板上的连接器，其所用的座体称为底座（header），又称基座（base）或片座（wafer）。底座和座体的主要差别在于底座总是与电路引脚安装在一起，而座体只是空壳。底座有两种形式：有罩的和无罩的。护罩是指连接器的插针和插座，在交合部份周围用座体或护裙作成的保护罩。底座还有摩擦锁紧型（friction lock style）的，它是部份有罩的底座，但是具有锁紧装置，它使底座与座体的结合更可靠（见下图）。
连接器往往是多插针和座孔的，因此必须保证插脚对号入座，如果操作人员疏忽，应不能插进去，以防插错或插反，造成电路事故。这个问题通过所谓的定位装置或键可以解决。这两种方法在技术上是有差别的，下面具体介绍一下塑料座体保证唯一地对号插接的例子（见下图）。
从技术上说，方法1是定位，方法2是键，而方法3是定位和键的组合。但Molex不区分。都是为保证连接器的两半部正确对接。接触腔孔的斜角保证保证了只有一种插入交合方式
（pin）。实物的具体形状则变化多端。下面出示了两者的图例。
端子（或插针）具有两个端部：前端和后端。前端总是结合端，它同另一端子交合形成接触。后端总是起端接作用，或是压接或接连导线（导体）（请见下图）。

接线端子的基本性能是什么？

接线端子的基本性能是什么？接线端子的基本性能是什么？接线端子作为电气连接的重要部件，属于连接器的范畴。

故接线端子所需具备的基本性能与连接器具备的基本性能是相通的。

连接器（Connector），国内亦称作接插件、插头和插座。

一般是指电器连接器。

即连接两个有源器件的器件，传输电流或信号。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

接线端子排的基本性能主要有机械性能、电气性能和环境性能。

一、电气性能接线端子作为连接器，其首要性能即为电气性能，电气性能主要包括：接触电阻、绝缘电阻和抗电强度。

1.接触电阻。

高质量的电连接器应当具有低而稳定的接触电阻。

接线端子的接触电阻从几毫欧到数十毫欧不等。

2.绝缘电阻。

衡量接线端子接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

3.抗电强度。

或称耐电压、介质耐压，是表征接线端子接触件之间或接触件与外壳之间耐受额定试验电压的能力。

二、机械性能机械性能主要包括插拔力和连接器的机械寿命。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性；机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。

它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后接线端子能否正常完成其连接功能（如接触电阻值）作为评判依据。

接线端子的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。

三、环境性能常见的环境性能包括：耐温、耐湿、耐盐雾、振动和冲击等。

1.耐温。

目前我单位生产的接线端子的最高工作温度为120℃，最低温度为-40℃。

由于连接器工作时，电流在接触点处产生热量，导致温升，因此一般认为工作温度应等于环境温度与接点温升之和。

接插件连接器测试项目及性能参数知识总结

接插件连接器测试项目及性能参数知识总结插件连接器是一种用于建立连接和传输数据的软件组件，它通常用于将不同系统和应用程序进行集成。

在进行插件连接器测试时，需要考虑以下几个方面的性能参数。

1.建立连接时间：插件连接器在建立连接时需要一定的时间，该参数表示从发送连接请求到成功建立连接所需要的时间。

通常，建立连接时间越短越好，可以提高连接的响应速度。

2.传输速率：传输速率指的是插件连接器在传输数据时的速度。

该参数可以通过每秒传输的数据量来衡量，通常以字节为单位。

较高的传输速率可以提高数据传输的效率，减少传输时间。

3.数据丢失率：数据丢失率表示在传输过程中丢失的数据比例。

这是一个重要的性能参数，因为数据丢失可能会导致信息不完整或错误。

较低的数据丢失率可以提高数据传输的可靠性。

4.延迟时间：插件连接器在传输数据时会引入一定的延迟。

延迟时间是指从数据发送到接收端开始处理之间的时间差。

较低的延迟时间可以提高数据传输的实时性，特别是在对延迟要求较高的应用场景下。

5.并发连接数：并发连接数表示插件连接器可以同时处理的连接数。

这是一个重要的性能参数，尤其对于高负载的系统而言。

较高的并发连接数可以提高系统的性能和可扩展性。

6.内存占用：插件连接器在运行过程中会占用一定的内存资源。

内存占用是一个重要的性能参数，特别是对于资源受限的设备或系统而言。

较低的内存占用可以提高系统的效率和稳定性。

7.CPU利用率：插件连接器在运行时会消耗一定的CPU资源。

CPU利用率表示插件连接器对CPU资源的占用程度。

较低的CPU利用率可以提高系统的响应速度和吞吐量。

8.资源利用率：资源利用率综合考虑了内存占用、CPU利用率等因素，表示插件连接器对系统资源的综合利用程度。

较高的资源利用率可以提高系统的效率和性能。

在进行插件连接器测试时，需要通过合适的测试工具和方法来评估上述性能参数。

常见的测试方法包括负载测试、压力测试、容量测试等。

通过这些测试方法可以模拟实际的使用场景，并评估插件连接器在不同负载下的性能表现。

接插件性能分析及制作工艺

接插件性能分析及制作工艺接插件也叫连接器。

在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

国内也称作接头和插座插座，一般是指电接插件。

即连接两个有源器件的器件，传输电流或信号。

接插件的性能1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力 LIF 和无插入力 ZIF 的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095 中把它叫作机械操作。

它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。

连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。

连接器的主要电气性能包括接触电阻、2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。

①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。

连接器的接触电阻从几毫欧到数十毫欧不等。

②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。

④其它电气性能。

电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在 100MHz~10GHz 频率范围内测试。

对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。

由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。

011 连接器基础知识

E-mail:eary_hu@
七、连接器的基本性能
接触电阻：指两个导体在接触时产生的电阻。绝缘电阻：指连接器绝缘部分施加的电压，从而使绝缘部分的表面上或表面内产生漏电流呈现的电阻值，主要是因为受绝缘材料，温度，湿度，污损等因素造成。连接器样本上提供的电阻值一般是在标准大气条件是的阻值，而在某些环境条件下，绝缘电阻值会有不同程度的下降。耐压：耐压就是接触对的相互绝缘部分之间或绝缘部分与接地之间，在规定时间内所能承受的比额度电压更高而不产生击穿的临界电压，它主要受接触对间距和爬电距离和几何形状，绝缘体材料以及环境温度和湿度，大气压力的影响。额定电流：又称工作电流，在连接器设计过程中，是通过对连接器的热设计来满足额定电流要求的，因为在接触对有电流流过时，由于存在导体电阻和接触电阻，接触对将会发热，将发热超过一定极限时，会软化或破坏连接器，造成故障。
E-mail:eary_hu@
二、连接器的结构
连接器的结构：端子(terminal)和塑壳(housing)。
E-mail:eary_hu@
二、连接器的结构
E-mail:eary_hu@
三、连接器的材质
塑壳(housing)材质：
E-mail:eary_hu@
E-mail:eary_hu@
六、连接器的绝缘材质
连接器的绝缘材质分为两种：热塑性塑料(聚酰胺、聚碳酸酯、聚氯乙烯、 ABS、聚氨酯、聚砜、聚四氟乙烯、聚乙烯、聚丙烯、聚苯醚、聚酯、 PPS)和热固性塑料(酚醛树脂、尿甲醛、 DAP、环氧树脂)。聚碳酸酯(PC)：好的耐磨性，好的模塑性，好的绝缘性能，尺寸稳定性，耐溶剂性差，低吸水性，经常用于多位连接器，中等耐蠕变(KB125)耐热性130度。聚氯乙烯(PVC)：用于电缆，护套，热收缩管，它有好的物理性能，耐气候，吸湿性小，有好的挤压成形，不适合外壳它是粘性的，耐热性60度。丙烯晴/丁二烯/苯乙烯共聚物(ABS)：该塑料用于尼龙外壳替代品，好的机械性能，耐热和化学品，易加工，比尼龙便宜，耐蠕变(KB300)，耐热性60度。环氧树脂(EP)：环氧树脂通常用于高质量的印制线路板，用于LGH和 ARINC，极好的强度和坚韧性，对其它材料极好的附着力，低的介电常数和高的耐压，好的机械稳定性，相应的损耗，耐热性110度。

RJ45连接器的三大特性

RJ45连接器的三大基本性能连接器的三大基本性能连接器的基本性能可分为三大类连接器的基本性能可分为三大类：：即机械性能、电气性能和环境性能。

1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF 和无插入力ZIF 的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。

它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。

连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。

2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。

① 接触电阻高质量的电连接器应当具有低而稳定的接触电阻。

连接器的接触电阻从几毫欧到数十毫欧不等。

② 绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

③ 抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。

④ 其它电气性能。

电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz 频率范围内测试。

对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。

由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。

连接器地基本结构、性能和分类

连接器的基本结构、性能和分类一、连接器的基本结构连接器的基本结构件有①接触件；②绝缘体；③外壳（视品种而定）；④附件。

1．接触件（contacts）是连接器完成电连接功能的核心零件。

一般由阳性接触件和阴性接触件组成接触对，通过阴、阳接触件的插合完成电连接。

阳性接触件为刚性零件，其形状为圆柱形（圆插针）、方柱形（方插针）或扁平形（插片）。

阳性接触件一般由黄铜、磷青铜制成。

阴性接触件即插孔，是接触对的关键零件，它依靠弹性结构在与插针插合时发生弹性变形而产生弹性力与阳性接触件形成紧密接触，完成连接。

插孔的结构种类很多，有圆筒型（劈槽、缩口）、音叉型、悬臂梁型（纵向开槽）、折迭型（纵向开槽，9字形）、盒形（方插孔）以及双曲面线簧插孔等。

2．绝缘体绝缘体也常称为基座（base）或安装板（insert），它的作用是使接触件按所需要的位置和间距排列，并保证接触件之间和接触件与外壳之间的绝缘性能。

良好的绝缘电阻、耐电压性能以及易加工性是选择绝缘材料加工成绝缘体的基本要求。

3．壳体也称外壳（shell），是连接器的外罩，它为内装的绝缘安装板和插针提供机械保护，并提供插头和插座插合时的对准，进而将连接器固定到设备上。

4．附件附件分结构附件和安装附件。

结构附件如卡圈、定位键、定位销、导向销、联接环、电缆夹、密封圈、密封垫等。

安装附件如螺钉、螺母、螺杆、弹簧圈等。

附件大都有标准件和通用件。

连接器的基本性能连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。

1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。

连接器常识介绍

连结器本文由深扬明电子供给连结器连结器一般是指电连结器，即连结两个有元器件的器件。

它的作用就是：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，进而使电流流通，使电路实现预约的功能。

在我们国内一般就是叫插头和插座。

它宽泛应用于航空、航天、国防等军用系统中。

什么是连结器连结器，即 CONNECTOR。

国内亦称作接插件、插头和插座。

一般是指电连结器。

即连结两个有源器件的器件，传输电流或信号。

连结器是我们电子工程技术人员常常接触的一种零件。

它的作用特别纯真：在电路内被阻断处或孤立不通的电路之间，架起交流的桥梁，进而使电流流通，使电路实现预约的功能。

连结器是电子设施中不行缺乏的零件，顺着电流流通的通路察看，你总会发现有一个或多个连结器。

连结器形式和构造是变化多端的，跟着应用对象、频次、功率、应用环境等不同，有各样不同形式的连结器。

比如，球场上点灯用的连结器和硬盘驱动器的连结器，以及点燃火箭的连接器是大不同样的。

可是不论什么样的连结器，都要保证电流顺畅连续和靠谱地流通。

就泛指而言，连结器所接通的不不过限于电流，在光电子技术迅猛发展的今日，光纤系统中，传达信号的载体是光，玻璃和塑料取代了一般电路中的导线，可是光信号通路中也使用连接器，它们的作用与电路连结器同样。

因为我们只关怀电路连结器，所以，本课程将密切联合Molex 企业的产品，集中介绍电路连结器及其应用；也正因为连结器的高质量和高靠谱性，使它也宽泛应用于航空、航天、国防等军用系统中。

针对此块精英人材，也是当前我国最稀缺的，当前收纳连结器人许多的有连结器英才网，是连结器行业人材的一个专业性招聘、求职网站。

为何要使用连结器假想一下假如没有连结器会是如何？这时电路之间要用连续的导体永远性地连结在一同，比如电子装置要连结在电源上，一定把连接导线两头，与电子装置及电源经过某种方法（比如焊接）固定接牢。

这样一来，不论关于生产仍是使用，都带来了诸多不便。

连接器培训教材

30PIN-Dock 插座
连接器基础知识
前10名的连接器制造厂商（2011年销售额计算）
连接器基础知识
连接器基本构件有：接触件、绝缘体、外壳、附件等，这里我们重点讲解一下核心部分：
端子
塑壳
连接器基础知识
端子部分----材料篇
端子材质合金比例导电率耐热性弹性系数价格用途
黄铜(黄色）
磷青铜（淡黄色、暗红色）铍铜（黄色、暗红色）
端子部分---表面处理篇
• 挂镀 • 选镀 • 滚镀 • 连续镀
镀厚金
镀锡
连接器基础知识
塑壳
材质耐温性
抗化学性能
吸水率价格强度使用范围
PBT
PA46
PA6T/PA9T
LCP
低
高
高
高
低
高
高
高
低低低
要求低的插件产品上
高一般高
对强度要求高的插件产品上
低
高
一般
小型的SMT产品上
很低很高高，但易脆
普通排针排母
背板类高速连接器
常用连接器介绍—卡座类
我们经常接触的卡座类包括SIM卡座、TF卡座、IC卡座等，业内经常把这些卡座统称为智能存储类卡座。存储卡均有相对应的标准化组织进行制定，在尺寸、形状和管脚定义均已标准化。
SIM卡座
TF卡座
IC卡座
常用连接器介绍—苹果连接器
苹果在2007年推出iphone 手机时使用了新的I/0插座— Dock 接口，并率先使用 MICRO SIM卡座
板对板插座结构
常用连接器介绍—板对板插座
DC插座主要是连接电源输出端与主板，其承载整机所有的电流，因此DC插座选择尤为重要

连接器的三大基本性能

连接器的三大基本性能连接器是一种用于将电子设备或电路之间连接的物理设备，它承担着传输信号、电力和数据的重要角色。

连接器的性能对设备的稳定性、传输效率和可靠性都有很大的影响。

下面将介绍连接器的三大基本性能：接触、传导和耐久性。

一、接触性能：连接器的接触性能是指连接器在插拔过程中保持稳定、可靠的电性连接的能力。

它涉及到连接器的接触力、接触电阻和接触精度等方面。

1.接触力：连接器的接触力是指插入连接器时，连接器内部的弹簧或接触片对插头或插针施加的力量。

适当的接触力既要保证连接的牢固性，又要保证插拔的便捷性。

如果接触力过大，会增大插拔的难度，而过小则会导致接触不良或接触断开。

2.接触电阻：接触电阻是指连接器接触点间的电阻。

低接触电阻能够减小能量损耗，提高信号传输的稳定性。

接触电阻过高会导致插入损耗、信号衰减和不稳定性等问题。

因此，减小和控制接触电阻是连接器设计的重要考虑因素。

3.接触精度：接触精度是指连接器接触点之间的间隙和对位误差。

精度高的连接器可以保证插入时接触点之间的良好对齐，从而减小连接过程中的干扰和损耗。

接触精度与连接器的制造精度、引线设计和插头/插针质量等因素密切相关。

二、传导性能：连接器的传导性能是指连接器在传输信号、电力或数据时的质量。

它包括导通性、阻抗匹配和屏蔽性等方面。

1.导通性：连接器的导通性是指电路在连接器内部的通断能力。

良好的导通性能能够保证信号或电力正常传输，提高设备的工作效率和稳定性。

2.阻抗匹配：阻抗匹配是指连接器的阻抗与连接设备或电路阻抗之间的匹配程度。

阻抗不匹配会导致信号反射、信号失真和功耗增加等问题。

因此，连接器的阻抗设计要与连接设备或电路的阻抗相匹配，以提高传输效率。

3.屏蔽性：屏蔽性是指连接器对外界干扰信号的屏蔽效果。

很多连接器都具备一定的屏蔽结构，可以有效地阻止外界电磁场的干扰，减少信号累积损耗和噪声的影响。

三、耐久性：连接器的耐久性是指连接器插拔次数和使用寿命。

连接器知识介绍

连接器本文由深扬明电子提供连接器连接器一般是指电连接器，即连接两个有元器件的器件。

它的作用就是：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

在咱们国内一般就是叫插头和插座。

它广泛应用于航空、航天、国防等军用系统中。

什么是连接器连接器，即CONNECTOR。

国内亦称作接插件、插头和插座。

一般是指电连接器。

即连接两个有源器件的器件，传输电流或信号。

连接器是我们电子工程技术人员经常接触的一种部件。

它的作用非常单纯：在电路内被阻断处或孤立不通的电路之间，架起沟通的桥梁，从而使电流流通，使电路实现预定的功能。

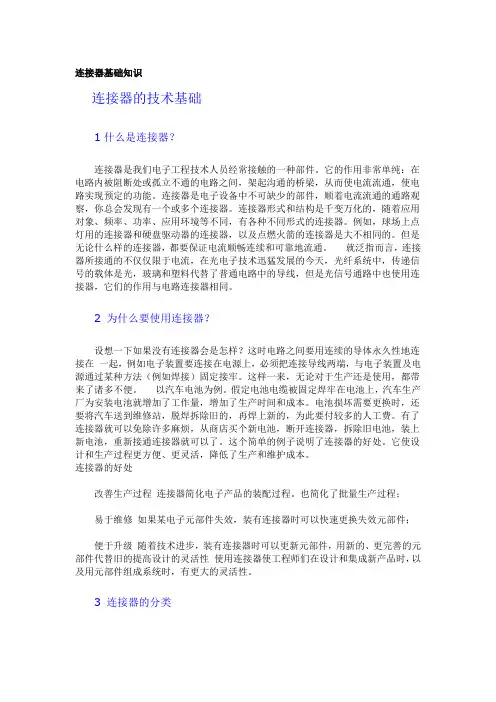

连接器是电子设备中不可缺少的部件，顺着电流流通的通路观察，你总会发现有一个或多个连接器。

连接器形式和结构是千变万化的，随着应用对象、频率、功率、应用环境等不同，有各种不同形式的连接器。

例如，球场上点灯用的连接器和硬盘驱动器的连接器，以及点燃火箭的连接器是大不相同的。

但是无论什么样的连接器，都要保证电流顺畅连续和可靠地流通。

就泛指而言，连接器所接通的不仅仅限于电流，在光电子技术迅猛发展的今天，光纤系统中，传递信号的载体是光，玻璃和塑料代替了普通电路中的导线，但是光信号通路中也使用连接器，它们的作用与电路连接器相同。

由于我们只关心电路连接器，所以，本课程将紧密结合Molex公司的产品，集中介绍电路连接器及其应用；也正因为连接器的高质量和高可靠性，使它也广泛应用于航空、航天、国防等军用系统中。

针对此块精英人才，也是目前我国最稀缺的，目前收纳连接器人较多的有连接器英才网，是连接器行业人才的一个专业性招聘、求职网站。

为什么要使用连接器设想一下如果没有连接器会是怎样？这时电路之间要用连续的导体永久性地连接在一起，例如电子装置要连接在电源上，必须把连接导线两端，与电子装置及电源通过某种方法（例如焊接）固定接牢。

这样一来，无论对于生产还是使用，都带来了诸多不便。

电连接器的三大技术性能

连接器的三大技术性能连接器的技术性能大致有三类，即电气性能、环境性能、机械性能。

一、连接器的电气性能ａ.电压与电流额定：电压额定涉及间距，而电流额定涉及接触面积与插梢断面积，使用时应依规格标准采用，（请参考附表）。

ｂ.接触电阻：连接器正确接合状态下，各端子与PIN间施加DC 0.1A的电流，其接触阻抗抗应如附表所示，但如一般回路使用时以1KHZ，1mA的电流测试，其测试时包含线材与接合体间压着部份。

ｃ.绝缘阻抗：端子互相间与端子和接地点间，施加DC 500V的电压其绝缘电阻值应如附表所示。

ｄ.耐电压端子相互间与端子和接地点间，如附表所示，电压时间测试应无异状。

二、连接器的机械性能Ａ．插入力：以结合速度25mm±3mm/min。

做插入其所得的插入力应符合插拔力规格。

Ｂ．拔出力：以拔出的速度25mm±3mm/min。

做拔出其所得的拔出力应符合插拔力的规格。

Ｃ．耐久性：以（10欠/分）速度做30次插入再拔出试验后应符合下列要求。

a：接触阻抗为初期值的二位以内。

b：拔出力应符合规格值。

Ｄ．端子保持力：以5mm±3mm/min速度将端子从HSG中拔出，其拉力应符合拉力规格值。

Ｅ．PIN保持力：以5mm±3mm/min之速度将PIN从BASE中推出，其推力应符合推力规格值。

Ｆ．端子铆合力：以5mm±3mm/min之速度将端子从WIRE中拉出，其拉力应符合铆合规格值。

三、连接器的环境性能Ａ．端子温升：任合一个接合点施加AC最大额定电流至热平衡后，其温度上升值应30℃以下。

Ｂ．耐震动性：在DC 0.1A通电状态下,以振幅1.5m/m及频率10Hz-55Hz/Min 条件试验收，而X，Y，Z轴各轴3次每次二小时后，应符合下列要求，a：接触阻抗应为初期值的二位以内，b：不连续导通时间在1µsec以下，C：外观应无异状。

Ｃ．耐冲击性：在DC 0.1A通电状况下,以50g的加速度条件试验而X,Y,Z轴各轴3次,测试后应符合下列要求.a:I不连续导通时间在1µSEC.以下,b:外观应无异状。

连接器的三大特性

连接器的三大基本性能发布: 2008-7-14 09:00 | 作者: admin | 来源: | 查看: 5次连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。

1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。

它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。

连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关.2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。

①接触电阻高质量的电连接器应当具有低而稳定的接触电阻. 连接器的接触电阻从几毫欧到数十毫欧不等。

②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。

④其它电气性能。

电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。

对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。

由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。

接插件基础知识之连接器的三大基本性能

接插件基础知识之连接器的三大基本性能2005年8月1日 9:36连接器的基本性能可分为三大类：即机械性能、电气性能和环境性能。

1．机械性能就连接功能而言，插拔力是重要地机械性能。

插拔力分为插入力和拔出力（拔出力亦称分离力），两者的要求是不同的。

在有关标准中有最大插入力和最小分离力规定，这表明，从使用角度来看，插入力要小（从而有低插入力LIF和无插入力ZIF的结构），而分离力若太小，则会影响接触的可靠性。

另一个重要的机械性能是连接器的机械寿命。

机械寿命实际上是一种耐久性（durability）指标，在国标GB5095中把它叫作机械操作。

它是以一次插入和一次拔出为一个循环，以在规定的插拔循环后连接器能否正常完成其连接功能（如接触电阻值）作为评判依据。

连接器的插拔力和机械寿命与接触件结构（正压力大小）接触部位镀层质量（滑动摩擦系数）以及接触件排列尺寸精度（对准度）有关。

2．电气性能连接器的主要电气性能包括接触电阻、绝缘电阻和抗电强度。

①接触电阻高质量的电连接器应当具有低而稳定的接触电阻。

连接器的接触电阻从几毫欧到数十毫欧不等。

②绝缘电阻衡量电连接器接触件之间和接触件与外壳之间绝缘性能的指标，其数量级为数百兆欧至数千兆欧不等。

③抗电强度或称耐电压、介质耐压，是表征连接器接触件之间或接触件与外壳之间耐受额定试验电压的能力。

④其它电气性能。

电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果,电磁干扰泄漏衰减是评价连接器的电磁干扰屏蔽效果，一般在100MHz~10GHz频率范围内测试。

对射频同轴连接器而言，还有特性阻抗、插入损耗、反射系数、电压驻波比（VSWR）等电气指标。

由于数字技术的发展，为了连接和传输高速数字脉冲信号，出现了一类新型的连接器即高速信号连接器，相应地，在电气性能方面，除特性阻抗外，还出现了一些新的电气指标，如串扰（crosstalk），传输延迟（delay）、时滞（skew）等。

3．环境性能常见的环境性能包括耐温、耐湿、耐盐雾、振动和冲击等。

接插件的基本性能

1.额定电压主要取决于接插件所使用的绝缘材料，触点之间的间距大小，事实上，接插件的额定电压应理解为厂商推荐的最高工作电压。

2.额定电流在接插件的设计过程中，是通过对接插件的热设计来满足额定电流要求的。

因为在触点有电流流过时，由于存在导体电阻和接触电阻，触点将会发热，当其发热超过一定极限时，将破坏接插件的绝缘，形成触点对外表镀层的软化，从而导致故障的出现。

因此，要限制额定电流，事实上也就是要限制接插件内部的温升不超过设计的规定值。

3.接触电阻接插件的接触电阻指标指的是触点电阻，它包括接触电阻和触点导体电阻。

通常，触点导体电阻较小，因此触点电阻在很多技术标准中被称为接触电阻。

其次，在连接小信号的电路中，要注意接触电阻指标的测试条件，因为接触外表会产生膜层电阻。

当膜层厚度增加时，电阻迅速增大，使膜层成为不良导体。

但膜层在高接触压力下会发生机械击穿，或在高电压、大电流下发生电击穿。

在某些小体积的插接件设计中，接触压力相当小，使用场合仅为mA级或mV级，膜层电阻不易被击穿，可能影响电信号的传输。

在GB5095中的接触电阻测试方法之一——“接触电阻-毫伏法”规定，为了防止接触件上绝缘薄膜被击穿，测试回路的开路电动势的直流或交流峰值应不大于20mV，直流或交流试验电流应不大于100mA，这是一种低电平接触电阻的测试方法。

因此有此项要求的选择者，应选用低电平接触电阻指标的插接件。

4．屏蔽性在现代电气电子设备中，由于元器件的密度及它们之间相关功能的日益增加，对电磁干扰的限制也提出了严格的要求。

因此，插接件往往用金属壳体封闭起来，以阻止内部电磁能辐射或受到外界电磁场的干扰。

在低频时，只有磁性材料才能对磁场起明显屏蔽作用。

此时，对金属外壳的电连续性有一定的规定，也就是外壳接触电阻。

5．安全参数1〕绝缘电阻绝缘电阻主要受绝缘材料、温度、湿度、污损等因素的影响。

插接件样本上提供的绝缘电阻值一般都是在标准环境下的标称值。

在某些环境条件下，绝缘电阻值会有不用程度的下降。
