500KV变电站保护配置
500kV变电站保护配置
主接线及保护范围划分
见图描述
(二)变电站保护范围的划分
线路保护范围：线路两侧CT之间的一次设备。包括各侧CT、线路侧 刀闸、输电线路、线路PT等，均属于线路保护范围。（500kV4回、 220kV5回）
母线保护范围：各断路器CT至母线所有的一次设备。包括各断路器CT、 断路器、母线侧隔离开关、母线、母线PT和避雷器等，均属于母线范 围。（500kV2组、220kV、35kV各一组）
主接线及保护范围划分
2号站用变上35kV B母运行，其低压侧供380/220V交流Ⅱ段负荷； 0号站用变由35kV北奇线供电运行, 其低压侧供380/220V备用段母线空 载运行。 正常运行时， 1ZK 380V交流I段进线开关、2ZK 380V交流II段进线开关 在合闸位置，QL 0号站用变二次隔离开关在工作位置，3ZK 交流I段与 备用段联络开关、4ZK 交流II段与备用段联络开关在分闸位置；备用电 源自投装置的1BK、2BK选择开关在“投入”位置，交流Ⅰ、Ⅱ段分列 运行。 6. 直流系统运行方式： 1号充电机供直流I段母线负荷，1号蓄电池组上I段母线浮充运行；2号 充电机供直流II段母线负荷，2号蓄电池组上II段母线浮充运行；直流I、 II段母线分列运行。
3DL
TA2或TA3、 UA、UB 、 UC 接线路电压接TV3（或 TV4）、UM接TV4（或TV3）
任一相。
母线II 变压器
TV2
变电站保护配置简介
（3）保护配置及定值
设备名称
保护类型
保护功能
500kV 线路保护
光纤差动 （L90\RCS931） 欠范围保护RCS931
相间距离保护 (PSL\RCS931)
3．220kV系统运行方式：
500KV变电站设备、接线特点及保护配置原则
500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。
这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。
采用GIS的接线方式可以大幅度减少占地面积，减少维护量。
一个半断路器的接线方式优点：＊供电稳定可靠。
每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。
特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。
＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。
一个半断路器接线方式的主要缺点：＊二次线复杂。
在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。
＊投资较大。
500KV断路器是昂贵的设备。
2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。
3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。
500KV变电站保护配置
500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。
2）出线回路数多一般500KV出线4-10回220KV出线6-14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。
其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。
5）500KV系统容量大，一次系统时常数增大（50-200ms）。
保护必须工作在暂态过程中，需用暂态CT。
6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。
二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。
2）近后备原则3) 复用通道（包用复用截波通道，微波通道，光纤通道）。
三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ，重负荷可达100万千瓦。
使短路电流接近负荷电流，甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。
姚侧故障相电流仅1200多A。
送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。
否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。
c)500KV一般采用1个半开关接线，线路停电时，开关要合环，需加短线保护。
d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。
保护动作时间一般要≤50ms。
（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。
线路空投时，未端电压高。
要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。
f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则：设置两套完整、独立的全线速动保护，其功能满足：每一套保护对全线路内部发生的各种故障（单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障）应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸，当一套停用时，不影响另一套运行。
500千伏变电站变压器保护配置与运行分析
500千伏变电站变压器保护配置与运行分析摘要：变压器是电力系统中重要的设备之一，随着近年来电力系统的深入改革，超高压大容量变压器的使用，对变压器保护性能要求进一步提高，一旦变压器发生故障将会严重影响电力系统安全稳定的运行。
文章概述了变压器保护配置原则，探讨了500千伏变电站变压器保护配置与运行。
关键词：变电站；变压器；保护配置引言变压器的主要参数有额定电压、额定容量、额定频率、额定变比、阻抗电压百分数等，是发电厂和变电所的重要元件之一。
然而在实际运行中，不同类型的变压器故障会严重影响电网稳定性，从而十分有必要针对变压器容量装设继电保护装置。
变压器作为电力系统中的重要电气设备，合理配置安全可靠的变压器保护装置无论是对系统还是其自身安全都有着极其重要的作用。
一、变压器保护配置原则1、纵联差动保护实现纵差保护可通过比较变压器高、低压测电流的相位及大小，当变压器出现外部故障或正常运行时，流入差动保护回路的电流接近为零，若故障出现于变压器内部或引出线部位，两侧电流互感器的电流之和是继电器电流流入差动保护。
纵差保护之所以作为电力变压器的主保护，因其具备选择性好和灵敏度高的优点，如变压器的的单独运行容量为100MVA以上或6.3MVA以上的并列运行变压器，应装设纵联差动保护。
2、瓦斯保护变压器保护中的主要内容之一还有瓦斯保护，可充分反映变压器内部等故障，如分接开关接触不良、内部多相短路、铁芯或外壳间短路、绕组内部断线等。
瓦斯保护可在变压器内部发生轻微故障时自动开启保护装置，若严重故障产生大量瓦斯时，其保护装置可断开变压器各电源侧的断路器。
虽然瓦斯保护灵敏度高，结构简单，但变压器有向外部线路故障或因外界因素发生的误动作都不能给予充分反应，因此，它只能反映内部故障。
3、过电流保护电力变压器外部相间短路情况都可通过过电流保护反映，一般适用于降压变压器。
同时在变压器过电流保护中，为了进一步提高保护的灵敏度，实际应用中可采用复合电压起动的过电流保护。
分析500kV变电站的典型继电保护配置方案
分析500kV变电站的典型继电保护配置方案作者：李明芳来源：《华中电力》2013年第08期[摘要]在我国变电站建设中，500kV电网是各省市网架构建的主体，故电网工程建设的质量直接影响着电网的安全稳定运行。
在500kV电网的工程基建过程中，为有效保障电网建设的质量与安全，应着重强调电网系统中继电保护配置的建设。
本文对500kV变电站建设中涉及到的继电保护建设问题进行综合分析，并通过科学设计继电保护配置方案，以进一步完善500kV变电站的继电保护配置。
[关键词]500kV变电站；继电保护；工程基建；配置方案1.当下500kV变电站继电保护配置现状分析电网建设工程的有效开展，使得我国网架结构发生了巨大变化，超高压电网在电网工程中的日渐普及，也进一步优化了我国的电网配置方案，完善了变电站的功能，进而提升了变电站的智能化水平和网架结构的安全性。
就现阶段我国的超高压电网工程建设分析，由于超高压电网搭建技术尚未成熟，因此仅有西北等少数地区能够搭建750kV电网网架，其余多数地区仍采用500kV电网网架，所以对已普及的500kV变电站开展有效的继电保护是十分必要的。
为有效提升500kV变电站继电保护装置的有效性和完备性，我国在变电站的工程基建工作中着重强调施工的严谨性，以此有效保证变电站工程建设的质量。
在500kV变电站的继电保护工程建设中，通常从变电站系统建设角度出发，通过对变电站继电保护装置开展常规保护和针对性配置保护等维护措施，以实现对500kV变电站继电保护的优化配置和科学维护。
而伴随着我国超高压电网建设规模的不断扩大，电网故障也随之频繁出现，电网故障会对变电站正常工作产生影响，进而威胁到电网系统运行的安全性和稳定性。
由于继电保护装置只具备迅速断开电路中故障元件的单一功能，无法对元件断开后的电力系统进行对应调整，所以会在一定程度上对电力系统的正常运行产生影响，造成系统元件故障或电路工作异常等。
500kV变电站继电保护装置缺乏部件之间的相互协调是电网运行中的另一大问题，部件工作难以协调，会直接导致电力系统运行不稳定，数据的统计也会受到严重影响，电力系统不稳定的运行情况持续恶化甚至会导致电力系统瘫痪。

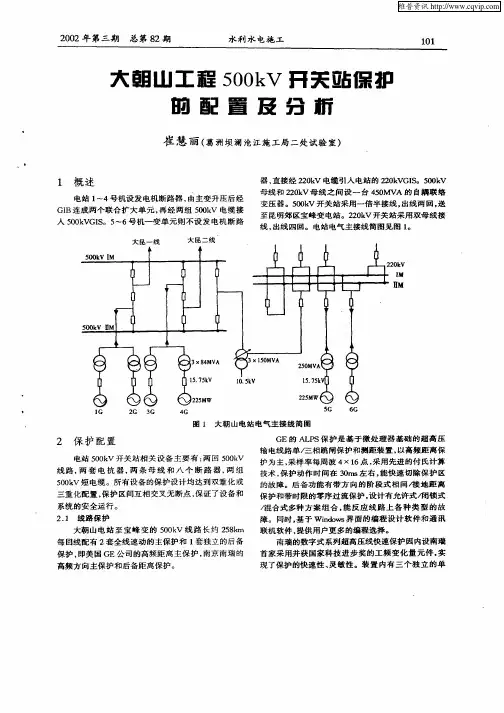

大朝山工程500kV开关站保护的配置及分析
维普资讯
１２ ０
大 朝 山 工程 ５ ０ Ｖ 开 关站 保 护 的 配 置 及 分析 ０ｋ
空 母线 。母 线 和 断路 器保 护亦 将 保护 信号 通过 串 行 通
讯 ， 到全 厂监 控 系统 。 送 ２ ４ 光 纤 短 电 缆 保 护 ．
从 地 下 厂房 主变 高 压侧 到 地 面 ＧＩ ， Ｓ 由长 约 ４ ０ ０ ｍ
左 右 的 ５０ Ｖ 干 式 电 力 电 缆 连 接 。 短 电 缆 的 保 护 也 ０ｋ
是双重 设 置 ， 用 瑞 典 Ａ Ｂ 的数 字 式 光 纤 差 动 继 电 选 Ｂ
的后 备保 护 ， 调准 确性 ， 样率 每 周 波 １ 强 采 ２点 ， 继 电 主
的通讯单 元 ， 过 串行 电缆 通讯 ， 保 护信 号 上传 至 电 通 将 站 全 厂计算 机监 控 系 统 ， 于 运 行 人 员 中 控 室 直 接 查 便
器采用 付 氏 算 法 ， 算 精 度 得 以提 高 。Ｃ Ｕ 计 Ｐ ３作 为 启
动管 理机及 人 机对 话 接 口 ， 有独 立 的总 启动 元 件 ， 设 并
负责 测距计 算 。另 外 ， 套保 护均 配有 故 障启 动 箱 ， 两 作 为远 方跳 闸的就 地 判 据 。 根据 要求 可投 入补 偿 过 ／ 欠 电压 、 电流变 化量 、 序电 流 、 电流 、 功率 因数等 判 零 低 低 据， 及过 压保 护 、 动发 讯 功能 。两 套保 护经 南瑞 生 产 启
障 。 同时 ， 于 Ｗｉｄ ｗｓ 面的 编 程设 计 软 件 和 通 讯 基 ｎｏ 界
联 机软 件 ， 提供 用 户更 多 的编程 选择 。
大朝 山 电站 至 宝 峰 变 的 ５ ０ Ｖ 线 路 长 约 ２ ８Fra bibliotekｍ ０ｋ ５ｋ
500kV变电站电气二次部分介绍及保护配置
500kV变电站电气二次部分介绍及保护配置葛磊电力系统继电保护的基本知识1、电力系统继电保护的作用:电力系统的故障类型:2、电力系统故障可分为: 单相接地故障 D（1）、两相接地故障 D（1.1）、两相短路故障 D（2）、三相短路故障 D（3）、线路断线故障3、电力系统故障产生的原因:4、外部原因：雷击, 大风, 地震造成的倒杆, 线路覆冰造成冰闪,线路污秽造成污闪；内部原因：设备绝缘损坏, 老化；系统中运行, 检修人员误操作。
一、电力系统的不正常工作状态:二、电力系统不正常工作状态：电力系统中电气设备的正常工作遭到破坏, 但未发展成故障。
如：电力设备过负荷, 如：发电机, 变压器线路过负荷；电力系统过电压；电力系统振荡；电力系统低频, 低压。
三、继电保护的基本任务:四、继电保护装置的基本任务是当电力系统中的电力元件发生故障时, 向运行值班人员及时发出警告信号, 或者向所控制的断路器发出跳闸命令, 以终止这些事件发展。
1、电力系统对继电保护的基本要求: （四性）2、选择性：电力系统故障时, 使停电范围最小的切除故障的方式。
五、快速性: 电力系统故障对设备人身, 系统稳定的影响与故障的持续时间密切相关, 故障持续时间越长, 设备损坏越严重；对系统影响也越大。
因此, 要求继电保护快速的切除故障。
六、灵敏性: 继电保护装置在它的保护范围内（一般指末端）发生故障和不正常工作状态的反应能力。
七、可靠性：①保护范围内发生故障时, 保护装置可靠动作切除故障,不拒动。
②保护范围外发生故障和正常运行时, 保护可靠闭锁,不误动。
1、继电保护的几个名词解释:2、双重化配置: 为了满足可靠性及运行维护的需要, 500KV线路保护应按两套“独立”能瞬时切除线路全线各类故障的主保护来配置。
其中“独立”的含义: 各套保护的直流电源取自不同的蓄电池；各套保护用的电流互感器、电压互感器的二次侧各自独立；各套保护分别经断路器的两个独立的跳闸圈出口；套保护拥有独立的保护通道（或复用通道）；各套保护拥有独立的选相元件；3、主保护: 满足系统稳定和设备安全的要求, 能以最快的速度有选择性的切除电力设备及输电线路故障的保护。
500kV变压器保护配置及中后备保护动作跳闸处理浅析
500kV变压器保护配置及中后备保护动作跳闸处理浅析【摘要】500kV变压器发生故障时更是会对供电可靠性和系统安全运行带来严重影响，所以配置了各种保护来确保发生故障时变压器能够不受损伤，保护的准确有效动作是保证电力变压器能够安全稳定运行的有效条件，本文从实际实际运行经验出发，对500kV变压器保护配置情况进行详细介绍，并且分析了500kV 变压器中后备保护动作跳闸处理方法，为运行及保护检修人员在对500kV变压器进行运行维护中提供了理论依据。
【关键词】500kV变压器；保护配置；中后备保护1、引言500kV主变压器一旦出现问题将对电力系统的安全运行产生直接的影响，有可能导致整个电力系统的瘫痪和不可修复的破坏并带来巨大的经济损失。
而主变压器在外界恶劣的环境条件和高负荷的工作条件下，出现运行故障的概率在实际运行中是比较高的。
这时候，就需要变压器的保护装置发挥作用，及时切除故障点，有效地保护电力设备不被损坏，保证无故障设备的继续运行。
2、500kV变压器主要保护配置情况在500kV的变压器保护配置中，一般是配置两套电气量保护和一套非电量保护。
其中电气量保护有分为主保护和后备保护，主保护一般是差动保护，后备保护分为高后备保护、中后备保护、低后备保护，而高后备保护和中后备保护一般有阻抗保护和零序保护组成，低后备保护由复合电压闭锁过流保护组成。
非电量保护主要有重瓦斯保护、轻瓦斯保护、冷却器全停跳闸保护等。
此外，在500kV 变压器中，还配置一种其他电压等级变压器没有的保护——过励磁保护。
接下来我们对以上几种保护进行介绍。
2.1变压器的差动保护变压器的差动保护是变压器的主保护，是按循环电流原理装设的。
在正常运行及外部故障时，500kV变压器差动回路电流为零。
实际上由于两侧电流互感器的特性不可能完全一致等原因，在正常运行和外部短路时，差动回路中仍有不平衡电流Iumb流过，此时流过继电器的电流Ik=I1-I2=Iumb 要求不平衡电流应尽量的小，以确保继电器不会误动。
500KV变电站设备、接线特点及保护配置原则
500KV变电站仿真培训总结9月1日至9月14日，在华东电力培训中心进行了500KV变电站仿真培训取证，期间主要对500KV变电站设备的接线特点及保护配置原则；线路、开关保护；远动自动化；秦山500KV开关站典型操作及保护运行方式；500KV系统避雷器及运行操作过电压；母线保护；发变组保护；电网安全分析等进行了学习，现将学习情况总结如下：一、500KV变电站设备、接线特点及保护配置原则1、500KV 1个半断路器接线的主要特点：目前华东电网的主网架由电厂500KV升压站、独立500KV变电站通过架空输电线组成。
这些500KV升压站、变电站的开关主要采用1个半断路器的接线方式，但主要还是通过传统的敞开式接线方式，这种方式占地面积较大。
采用GIS的接线方式可以大幅度减少占地面积，减少维护量。
一个半断路器的接线方式优点：＊供电稳定可靠。
每一串由三台断路器加二条公用母线及一条进线和一条出线组成一个完整串，正常合环运行，当发生一条母线甚至二条母线故障或开关故障都不会导致线路停电，这种接线方式体现出线路比母线更重要。
特别是加装线路、变压器闸刀使线路和变压器检修时断路器继续合环运行，提高了供电可靠性。
＊运行调度灵活：正常运行时两组母线和所有开关都投入运行，从而形成多环路的供电方式。
一个半断路器接线方式的主要缺点：＊二次线复杂。
在继电保护中需要采用CT“和电流”的接线方式，线路保护采用线路的CVT，不采用母线的PT。
＊投资较大。
500KV断路器是昂贵的设备。
2、500KV联合开关站主接线特点：＊通过充油电缆直接与主变高压侧相连＊三、四串采用交叉布置＊预留两串＊二期是线变串、三期线线串＊采用一个半断路器接线方式（线路、主变闸刀断开后，短线保护自投）＊线路或主变保护用的是CT “和电流”＊线路保护用电容式（三相）电压互感器(CVT)，母线采用（单相）电压互感器(CVT)，这种接线方式突出了线路比母线更重要。
3、开关在检修状态下特别注意退CT流变端子的操作顺序若需要将500KV改到检修状态并对相应CT进行检修，则为了防止保护误动，在进行流变端子退出操作时一定要按先退流变端子后短接操作顺序进行操作，因为一个半接线方式引入继电保护的是采用“和电流”方式，若先短接后退流变端子会导致保护误动作，这一操作原则同样适用于发变组保护中。
变电站500kV线路保护配置
开关之间装设联锁装置以保证工作人员的安 全 。隔离开关和接地刀闸之间也装设联锁装 置以避免运行时误合出现接地事故或设备检 修时误合而造成设备和人身事故。 ②so kV 线路保护有三套，即光纤差动 o 保护 (R E L 56 1 ) ，高频距离保护 (L F P 一 902A) ， 高频方向保护 (LFP一 1 A ) ， 90 确保 线路发生故障时，可靠切除故障以减少事故
一些开关信号 。
管理机。起动后开放出口 继电器正电源，即
CPUI、 CPUZ的出口 跳合闸回 路均经总起动 元件开放。通信管理机负责三个CPU 之间的
LFP一 902A装置是由 微机实现的数字式 QS 2 2 为中间断路器. 此串分为三个单元， 分别为W X B 2 1 单元、W X B 2 2 单元和 超高压线路成套快速保护装置。本装置设有 WXB23 单元。QF 为隔离开关，QFE 是接 三个独立单片机 CP U I 、CP UZ 和 CP U3。 CP U I 为装置的主 保护， 以超范围整定的复 地刀闸。正常运行时断路器QS2 1 、断路器 Q S 2 2 和断路器Q S 2 3 均是合闸位置。当 合式距离继电器和零序方向元件，经通道配 so KV n M 发生故障时， o 母差保护瞬时断开 合构成全线路快速跳闸保护 。1 段工频变化 量距离继电器构成快速独立跳闸段; 二个延 断路器QS23 ，n M 停电，而断路器QS 22 和断路器QSZ 还是在合闸位置，因此确保了 时零序方向过流段构成接地后备保护。CPUZ I
分析500KV变电站主变保护双重化保护
分析500kV变电站主变保护的双重化策略摘要：本文对500kV变电站主变保护双重化保护系统设计的系统选型、自动化原则等方面进行探讨，分析其对提高电网安全运行水平所起的重要作用。
关键词：500kV变电站；主变保护；双重保护变电站作为电力系统的重要组成部分，为了保障变电站的安全稳定运行，对变电站主变压器进行双重化保护配置成为必须遵循的原则。
本文重点分析500kV变电站主变保护的双重化策略。
一、500kV变电站主变保护双重化保护原理为确保500kV变电站主变压器的安全，对重要的线路和设备必须坚持设立两套互相独立的主保护的原则，并且两套保护最好为不同原理和不同厂家的产品，同时对重要元件还应充分考虑后备保护的设置。
（一）主保护500kV变电站主变采用两种不同原理的差动保护作为主保护，以保护变压器绕组及其引出线的相间短路故障。
两套保护交直流回路彻底独立，每套保护装置交流电流引入为主后合一，其保护范围应交叉重迭，避免死区。
比率制动式差动保护能够反映变压器内部相间短路故障、高压侧单相接地短路及匝间层间短路故障，保护采用二次谐波制动原理，用以躲过变压器空投时的励磁涌流进而避免保护误动。
当任一相差动电流大于差流速断整定值时瞬时动作于出口，实施差流速断保护。
正常情况下监视各相差流，如果任一相差流大于越限启动门槛，启动继电器，实施差流越限启动。
（二）相间短路后备保护相间短路后备保护作为变压器相间短路故障和相邻元件的后备保护，在高压侧和中压侧可装设阻抗保护装置和复合电压闭锁过流保护装置，在低压侧装设电流速断和复合电压闭锁过流保护装置等。
复合电压过流保护作为变压器或选相元件的后备保护，过流启动值可配置为多段，每段可配置不同的时限。
若过流保护满足灵敏度要求，可将“复合电压投退控制”整定为“0”，将“复合电压启动”功能退出，则配置为单纯的过流保护。
保护一般设置两段定值，每段的电流、电压和时限均可单独整定。
（三）单相接地保护在变压器的高压侧和中压侧均装设有单相接地保护装置，以保护变压器高压绕组和中压绕组的单相接地故障，装设两套相互独立的零序电流、零序电压和间隙零序电流等保护装置。
500kv变电站主变保护继电保护配置及二次回路接线
500kv变电站主变保护继电保护配置及二次回路接线摘要500 kV超高压大型变电站中的主变压器是变电站的核心元件，主变压器的形式和参数，保护配置及检验，对电网的安全可靠运行也有着重要影响。
文章讨论了500 kV变电站主变压器选型及一次接线的选择、主变保护的配置、主变二次回路CT、PT的接线原则、主变保护的检验方法及运行过程中的注意事项。
关键词：主变压器;变压器保护;一次接线;检验AbstractMain transformer is a core component of the 500 kv EHV substation，The form and parameters of main transformer，Protection configuration and testing，have a significant impact to the safe and reliable operation of the grid.This article discuss the choice of mainly transformer in 500kv transformer substation and primary connection、configuration of mainly transformer protect、CT and PT connection principle in secondary thermal system、examine method of main transformer protection and some notes in running process.Keywords: Mainly Transformer;Transformer Protection;Primary Connection; Examine.目录1 引言 (1)2 500kv变电站主变选型 (1)2.1 容量的选择 (1)2.2 三相共体变压器与单相变压器组 (1)2.3 普通变压器与自耦变压器 (2)2.4 调压方式 (3)2.5 冷却方式的选择 (4)2.6 三次侧容量及电压的选择 (5)2.6.1 容量的选择 (5)电压的选取 (5)2.7 对损耗值的要求 (6)2.8 尺寸与质量 (7)抗短路能力 (7)阻抗参数 (7)2.11 扩建第二组变压器需考虑的问题 (8)变压器油 (9)变压器附件 (10)3 500kv变电站常用典型一次接线 (10)4 主变保护配置 (12)4.1 差动保护 (14)4.1.1 纵联差动保护 (14)4.1.2 分侧差动保护 (16)4.3 后备保护 (18)4.2.1 高压侧及中压侧相间阻抗保护分析 (18)4.2.2 低压侧过流保护 (18)4.3 过励磁保护 (19)4.3.1 原理概述 (19)4.4 变压器瓦斯保护 (22)5 主变保护二次回路CT、PT接线原则 (22)5.1 电流互感器 (22)5.2 电压互感器 (23)6 主变保护的检验方法 (24)6.1 主变压器差动保护的检验 (24)6.2 变压器瓦斯保护的检验 (25)6.2.1 瓦斯继电器的检验 (25)6.2.2 瓦斯保护的安装检验 (26)瓦斯保护的检验周期 (27)6.3 过激磁保护检验 (27)6.4 功率方向保护的检验 (27)7 运行中的注意事项 (28)8 结束语 (29)参考文献： (29)引言变压器是变电站最重要的电气设备之一，它的安全可靠运行关系到变电站乃至电网的安全稳定。
500kV线路保护配置3页
500kV线路保护配置本期工程将对南方电网某500kV变电站的500kV某线甲、乙两回线路的保护进行改造，包括保护装置的通信通道。
该500kV甲、乙线对侧应配置与本侧相同的线路保护装置，已由其他项目立项改造。
500kV线路每回线的两套独立的保护装置均应独立组屏，每面屏均有1套独立的辅助保护装置。
本期在主控室拆除原500kV某线甲、乙保护屏4面屏，并拆除其与其他屏柜之间的连接电缆，而后在原屏位安装4面新保护屏。
1. 500kV线路主接线该500kV变电站500kV配电装置采用3/2接线，甲、乙两线分别位于第二串，第三串靠近2M位置出线。
图1主接线图500kV线路保护按双重化配置，具体实施为配置2套互相独立保护装置，每套保护装置包括主保护，后备保护与辅助保护，每套保护装置的二次回路独立且没有直接的电气联系。
当出线设置有出线或进线隔离开关时候，应按双重化配置两套短引线保护装置；当间隔保护使用串外电流互感器时，应按双重化配置两套T区保护。
2.保护配置现况现运行的保护装置投产于2006年，为南京南瑞继保电气有限公司的微机型保护装置。
具体配置如下：其中保护通信用的载波机置于通信机房。
500kV线路的主一保护装置采用主、后备分开配置；主二保护仅有主保护，没有配置后备保护。
两套辅助保护保护均配置了相互独立的过电压远跳保护装置。
图2主一保护屏（旧屏）图3 主二保护屏（旧屏）500kV甲、乙线保护通道及远跳通道均采用2路复用载波通道，相应配置ABB的ETL41复用载波机和NSD550保护接口，线路过电压保护集合在 RCS-925A内。
3.保护配置改造后改造后，该500kV甲、乙线主一、主二保护均更换为长园深瑞的PRS-753BMY型集成双光口方式过电压及远方跳闸功能的光纤电流差动保护，且具备后备保护功能。
PRS-753BMY光纤分相纵差成套保护装置保护和告警功能见下表所示：图4主一,主二保护屏（新屏）图5保护通信接口屏（新屏）主一和主二保护均采用1路直达复用2M光纤通道和1路迂回复用2M 光纤通道。
论500kV智能变电站继电保护配置方案
论500kV智能变电站继电保护配置方案随着生活水平的提高，人们对电量的需求不断增长。
供电企业必须建设更多的变电站，以提供更多的电能。
要实现变电站安全和可靠地运行，尤其是500kV 智能变电站，需要规划更先进的继电保护配置方案。
基于此，本文就针对500kV 智能变电站继电保护配置方案进行了简要分析，仅供参考。
标签：500kV;智能变电站;继电保护;配置方案近年来，国家的智能变电技术得到了全面的发展和进步，而国民对智能电网的要求也在逐渐提高，继电保护设备在整个电网运行过程中的重要作用也凸显出来，只有保证智能变电站继电保护配置设计方案得到真正的优化和完善，才能够从根本上提高整个电网系统在运行过程中的可靠和安全性。
因此针对500kV智能变电站继电保护配置设计方案的研究具有十分重要的现实意义。
1智能变电站同传统变电站的区别随着我国科技水平的不断进步，各种智能化设备开始不断从研究投入使用，智能变电站同传统的变电站相比，不仅具备极高的智能化特点，同时对比传统变电站来说无疑是一种更先进环保的选择，并且其高度的集成化无疑更适合日后的电网建设。
在另一方面，智能变电站还应用了通信平台网络化的信息技术，同时对全站的信息共享方面采取了更加标准化的措施，使得智能变电站同传统变电站相比，不仅能够更加有效的完成自动化的信息采集、信息测量、保护等功能，同时还能够根据具体的需求提供对电力输出，并且还能够支持电网的自动控制与调节功能，同时根据信息化的通信网络平台实现在线的决策分析等更高层次的功能。
1.1变电站的结构智能变电站同传统变电站之前的一个明显差异点就是两者之间的网络结构，传统变电站网络结构主要是采用电缆的硬接点，采用后台通信方式进行一次设备与二次设备之间的信息采集与传输。
而新型的500kV智能变电站则是将全部设备都加入进网络结构之中同时信息的采集和传输方式也由传统的电缆转变成了网络方式。
随着越来越多的智能变电站的兴建，我国的智能电网建设获得了不断的完善。
220KV~500KV变电站高压保护配置原则
220KV~500KV变电站高压保护配置原则
一、基本原则：（四性、合理取舍）
可靠性：合理的配置
先进的技术
正确的运行、维护
确保电网安全稳定为根本目的
速动性：线路工频变化量阻抗
母差加权抗饱和判据
变压器保护工频变化量差动
躲励磁涌流新方法，国家专利，
1.2倍差动保护定值，10～15ms出口。
选择性：方向性，准确性，合理的配置。
灵敏性：工频变化量方向；数字保护精工电流、电压准确的整定级差。
二、保护的双重化：（交、直流；输入、输出）
线路保护：从“高、距、零、重”到一体化配置，
两套重合闸完全自适应。
母差保护和失灵保护的一体化配置：
为执行二十五条反措创造了条件。
变压器保护：从“主后分离”到主后一体化配置，
双主双后的主设备保护配置。
三、配置断路器失灵保护、近后备保护方式、选择性： 220KV系统双母线接线运行方式：
保护配置及范围
失灵启动
旁路带路情况（保护范围，回路切换） 500KV系统3/2接线运行方式：
保护配置及范围
断路器失灵保护、重合闸装置
远跳、过电压保护
四、通道纵联保护：
五、分相操作箱CZX-12R：
用于3/2接线的分相操作箱CZX-22R：。
浅谈500kV变电站继电保护的配置特点
浅谈500kV变电站继电保护的配置特点摘要：从500kV变电站超高压、大容量及特殊的一次接线方式(多为3/2开关接线)等特点出发，对500kV变电站主变压器的继电保护配置特点进行了较为详尽的介绍，为500kV变电站继电保护设备运行维护及设备验收提供参考。
关键词：500kV变电站；继电保护；配置；特点500kV变电站由于其电压等级高、容量大，特殊的一次接线方式(多为3/2开关接线)，其主变压器及500kV线路、母差保护等配置均与常规220KV变电站主变、线路、母差保护对比有较大区别。
对500kV变电站主变压器的继电保护配置特点进行了较为详尽的介绍，为500kV变电站继电保护设备运行维护及验收提供参考。
1 500kV智能变电站继电保护配置设计原则与选型1.1 500kV线路保护每回500kV线路双重化配置完整的、独立的能够反映各种类型故障、具有选相功能的全线速动保护；每回线路双重化配置远方跳闸保护；线路过电压及远跳就地判别功能集成在线路保护装置中，主保护与后备保护、过电压保护及就地判别通过一体化保护装置实现。
2套主保护分别使用独立的通道传输保护信号。
线路保护直接采样，直接跳断路器；经GOOSE网络启动断路器失灵、重合闸；站内其他装置经GOOSE网络启动远跳。
线路保护通道根据通信专业的通道安排，分别采用2个不同路由的通道。
1.2 500kV断路器保护一个半断路器接线的断路器保护按断路器双重化配置，每套保护包含失灵保护及重合闸等功能。
断路器保护直接采样、直接跳闸；本断路器失灵时，经GOOSE网络跳相邻断路器。
1.3 500kV母线保护500kV每段母线按远景规模双重化配置母线差动保护装置。
母线保护直接采样，直接跳断路器。
失灵启动经GOOSE网络传输。
1.4故障录波器500kV变电站宜按电压等级和网络配置故障录波装置，故障录波装置应按照合并单元输出的电流极性进行配置，以满足一个半断路器接线时间隔电流的计算。
500KV变电站继电保护配置特点
护 及验收提供参 考。
非 电量保护跳 闸开出为跳三侧 ， 不启动 失灵保护 。
学术 论 坛
ｌ！ 应 ｌ兰 与用
５ ０ Ｖ变Leabharlann 站继 电保护配置特点 Ｋ ０陈 泗 贞
（ 电 电 网公 司 东莞供 电局 广 东东莞 ５ ３２ ） 广 ２ １ ０
摘要 ：ｋ ０ Ｋ Ｌ５ ０ Ｖ变电站 超 高压 、 ， 大容 量及 特殊 的 一 次接 线 方式 （ 多为３ ２ 关接 线） ／开 等特 点 出发 ， （ Ｋ 对５１ Ｖ变电站 主 变压 器 、（ Ｋ ０ ５） Ｖ线路 、 ０ 母 差等设 备 的继 电保 护配 置特 点进 行 了较 为详尽 的介 绍 ， ０ＩＶ变 电站 继 电保 护设备 运 行维 护及 设 备验 收提供 参 考 为５ （ Ｋ
土变 失 灵保 护 ： 高 、 中失 灵 保 护 均 以第 ‘ 限跳 开 主 变 三 变 变 时 侧 开 关 。 中 失 灵 启 动 还 设 置 ・ 延解 除２ ０ 变 时 ２ＫＶ失 灵 复 压 锁 ， 防 未能 降低 到 复 压 解 除值 而 使 失 灵 保 护 拒 动 。
２、５ ０Ｋ 变 压 器保 护 ０ Ｖ
５０ 变 压 器 由 丁 其 电压 等级 高 、 量 大 ， 多 为 白耦 式 分 相 止主变变低后备保护三跳主变时变中开 关失灵， ２ＫＶ 线电压 ０ ＫＶ 容 故 而２ ０ 母 变压器 ， 保护配置有 以下特点 ： 其 ２１电 量 保 护 ． 差 动 保 护 ： 态 比 率 差 动 ，１除 了设 置 防 励 磁 涌 流 或 Ｃ 饱 和 稳 （） Ｔ 误 动 的 次 、 次 谐 波 制 动 外 ， 增 设 了 防 主 变 过 励 磁 误 动 的 五 次 三 还
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
500KV变电站继电保护的配置一、500KV变电站的特点：1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。
2）出线回路数多一般500KV出线4-10回220KV出线6-14回3）低压侧装大容量的无功补偿装置（2×120MAR）4）在电力系统中一般都是电力输送的枢纽变电站。
其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。
5）500KV系统容量大，一次系统时常数增大（50-200ms）。
保护必须工作在暂态过程中，需用暂态CT。
6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。
二、500KV变电站主设备继电保护的要求1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。
2）近后备原则3) 复用通道（包用复用截波通道，微波通道，光纤通道）。
三、500KV线路保护的配置1、500KV线路的特点a)长距离200-300km ，重负荷可达100万千瓦。
使短路电流接近负荷电流，甚至可能小于负荷电流例：平式初期：姚双线在双河侧做人工短路试验。
姚侧故障相电流仅1200多A。
送100万瓦千负荷电流=1300Ab)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。
否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。
c)500KV一般采用1个半开关接线，线路停电时，开关要合环，需加短线保护。
d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。
保护动作时间一般要≤50ms。
（全线故障）e)线路分布电容大500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。
线路空投时，未端电压高。
要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。
f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器2、配置原则：1）500KV线路保护配置原则：设置两套完整、独立的全线速动保护，其功能满足：每一套保护对全线路内部发生的各种故障（单相接地、相间短路，两相接地、三相短路、非全相再故障及转移故障）应能正确反映每套保护具有独立的选相相功能，实现分相和三相跳闸，当一套停用时，不影响另一套运行。
两套保护的交流电流、电压、直流电源彼此独立断路器有2组挑圈时，每套保护分别起动一组跳闸线圈每套主保护分别使用独立的通道信号传输设备，若一套采用专用收发信机，另一套可与通讯复用通道。
2) 500KV线路后备保护的配置原则线路保护采用近后备方式每条线路均应配置反映系统D1、D1-1、D2、D3 各种类型故障的后备保护，当双重化的主保护均有完善后备保护时可不另配。
对相间短路，配三段式距离、对接地故障，配三段接地距离和反时限零序保护，过度电阻>300欧配过电压和远方跳闸保护。
3. 500KV线路保护的配置1、主保护：1.1纵联保护：由继电保护和通讯两部分组成1.1.1纵联方向保护：由线路两侧方向元件分别对故障方向作出判断，并将判断结果通过通道传送给对侧，两侧保护根据方向元件和通道信号进行综合判断，决定区内、区外故障。
根据通道信号在综合判断中的作用，纵联方向保护可分为允许式和闭锁式。
1.1.1.1纵联闭锁式方向保护500KV线路用得较少（仅行波）1.1.1.2纵联允许式方向保护：纵联方向保护中的方向元件：a)另序方向元件b)负序方向元件c)相电压补偿式方向元件d)工频变化量方向元件e)行波方向元件g)阻抗方向元件，1.1.2纵联距离保护1.1.2.1纵联闭锁式距离保护1.1.2.2纵联允许式距离保护1.1.2.2.1纵联超范围允许式距离保护1.1.2.2.2纵联欠范围允许式距离保护当方向元件由距离元件构成时，其构成方式有两种，由距离I段发讯的为欠范围允许式，POTTII III 段发讯的叫超范围允许式，PUTTPOTT K1-3通PUTT K2-3通T1 1-8ms 抗干扰延时记忆50ms保证对侧可跳闸。
纵联保护的通道：1.专用通道：1.1专用载波通道：保护装置自配高频收发机，直接利用电力线载波通道的一相或经分频器与其他保护和稳定装置复用（一般用220KV系统，常用单频制）1.2专用光纤通道：保护装置与光、接点转换装置如POX-40E，JSJ-900配合，直接利用OPGW的光纤芯传送保护信息（小于60KM的线路）500KV 线路保护、远跳公用光、接点转换装置。
2.复用通道：2.1复用载波通道：一般载波机提供保护装置2个快速命令（A、B）2个慢速命令（C、D）主保护利用A或B命令，远跳利用C命令，稳定装置利用D命令2.2复用光纤通道：保护装置与光、接点转换装置如POX-40E，JSJ-900配合，利用64K/S经PCM复用SDH或PDH，或利用2M/S复用SDH或PDH，保护、远跳公用光、接点转换装置POX-40E，JSJ-9001.2相差高频保护：一般500KV线路不用。
1.3导引线差动保护：短线路用。
1.4光纤电流差动保护：比较被保护线路两侧电流的幅值和相位，而两侧电流的幅值、相位、需用光纤通道传输。
工作原理：1.1│Im+In│－K│Im-In│≥IoK制动系数IO最小启动电流正常运行或外部故障时Im In 相差1800Im+In=0 Im-In=2Im或2In内部故障Im In 相差00 Im+In较大Im-In较小且乘＜1的K值。
1.2│Im+In│－K{│Im│+│In│}≥IoPCM脉码调制数字电流差动保护：模拟量电流经隔离，强弱电转换，滤波（低通）采样-摸数复换经P/S转换为串行码。
一送IF接口-64K/S的电信号-PCM-2M/S。
电流采样同步的概念：线路各侧保护装置受各自晶振的控制，以相同的频率采样。
两侧开始采样的时刻不相同。
按差动保护算法要求，参加差动运算的两侧电流量，必须是同时刻的采样值。
因此，差动保护装置必须采取措施，保证两侧同时采样或对两侧采样数据进行同步处理。
电流采样同步的方法：1.采样数据修正法：M侧在第一个采样点向N侧传送信息，含采样点的序号。
采样的时刻，N侧在收到M（1）的信息时，计算收到M（1）时刻与N侧上一个采样点的时间差△t（N2）N侧在紧随的下一采样点（N3）向M侧发送信息，含△t1的值，M（1）N3的时刻及电流数据量。
M侧在收到N3点的信息时计算收到N3与本侧上一采样点M（6）的时间差△t2，并可由此计算通道延时。
M侧用收到N3的时间—T d延时。
可知N侧N3的采样时间对应本侧的采样时间，进而确定两侧电流采样数据。
在M侧同一时标下时间差△t，即和M（4）的时间差。
M侧在进行差动计算时，将N3的电流修正△t时间所对应的角度即可。
优缺点：⑴线路两侧装置各自独立，地位相等，无主从之分。
当通道收、发路由相同时，T d测好以后，一般不会变化。
偶尔的通道干扰或通信中断时，不会影响采样同步。
通道恢复后，根据收到的电流数据迅速进行差动计算。
⑵每次要计算T d延时，每帧数据要修正处理，只能用于传送相量的差动，瞬时值差动不能用。
1、采样时刻调整法假设：两采样周期相等，通道收发延时相同。
未调整前，两侧采样间隔相等，则△t=从端（同步端）先发出一帧同步请求命令问主端（参考端）。
主端收到从端同步命令时，计算从收到时刻到下一个采样点的时间T m，并在紧随的采样点向从端发送信息，将T m的值通知从端。
从端收到信息后，将计算收到主端信息与下一采样点时间求差，即可算出两采样时间差，经过数次调整△t=0，本侧按主侧时钟采样。
优缺点：优：采样同步后，差动保护算法处理简单，即可传送矢量方式也可传送瞬时值方式缺：通道中断后，同步较为复杂2、时钟校正法：同步端在tss时间向参考端发一帧报文，含tss时刻，参考端在tmr时刻收到同步端报文，并在tms时刻向同步端返一帧报文，并告知tmr时刻。
tms时刻及tms-tms时间差，同步端在tsr时刻收到报文，并可计算Td=若两侧时钟无偏差，Td1=tsr-tms与上式计算相等。
若两侧时钟无偏差，则不等。
同步端根据Td-Td1来校正自己的时钟，消除偏差。
时钟同步后，传输电流数据时带上时标，便可进行计算。
3、GPS同步法：用GPS对两侧装置对时，和时钟调法相同4、参考矢量同步法利用线路模型计算出代表同一个量的两个矢量，利用两个矢量的相位差实现同步。
5、对序号⑴传诵数据时带上编号光纤差动的通道⑴专用光纤通道使用专用光纤芯作为保护信息传送通道，一般留两芯备用。
其专用光纤芯中的信息根据保护装置不同，可以是64k/s，也可以是2M/s。
时钟应设为主-主方式。
即保护发送数据，采用装置时钟（也称内时钟方式）接收时从打包的数据流中提取时钟。
⑵复用光纤通道：时钟设置为从-从方式（外时钟方式）要用提取时钟作为写入时钟。
采集到同一时刻的采样值后，在进行数据传送时，要传送该帧数据的编号（4）。
主机在收到其编号后再将它送回，从机在采集第8组数据时，收到主机信号（第3组数据）其中包含本侧送去的编号4。
从机便知道主机的第3组信号和本侧第6组信号（4+8）/2=6为同一时刻采样值。
数据通讯的帧格式：一帧信号的格式，各装置不尽相同，但其包含的基本要素相同，每帧包含有：控制字、采样标号：iA、iB 、iC、控制字：含帧的性质、保护启动元件的逻辑状态、数据窗的选择、三跳位置。
采样标号：二进字的八位数,每采样一次加一。
三相电流相量：每相4字节前2个后三个。
CRC：效验码。
光纤差动保护的时钟设置：1）专用光纤通道发送数据采用内部时钟，两侧装置发送时钟工作在主一主方式,接收时钟采用从接收数据流中提取时钟。
复用方式：若经PCM复用SDH（PDH）时，两侧保护装置发送时钟工作在从一从方式下，数据发送和接收均为同一时钟源，但为2M/S复用SDH （PDH）时，两侧保护装置设为主时钟，若主通道为PDH时，其PDH设备，一侧设为主时钟，另一侧设为从时钟。
2 500KV线路的后备保护2.1配三段相间距离2.2配三段接地距离2.3配三段另序方向或另序反时限3 500KV线路的辅助保护3.1三相过电压保护，第一时间跳本侧，第二时间跳对侧3.2短线保护（合环运行时用）3.3远方跳闸保护（加就地判拒）4 500KV线路重合闸4.1 线路重合闸配置：按开关配置每个开关仅配置一套重合闸装置4.2重合闸启动方式：保护启动、开关位置不对应启动。
4.3重合闸沟三跳：只能沟开关本身三跳，不能沟线路保护三跳。
4.4重合闸优先合闸：回路优先、时间优先。
4.5重合闸长、短延时：220KV有纵联保护，用短延时，无纵联保护用长延时，500KV无纵联保护，线路不能运行，优先合闸，用短延时，后合闸用长延时。
