纺织品静水压测试标准比较分析
织物防水性能检测标准和方法

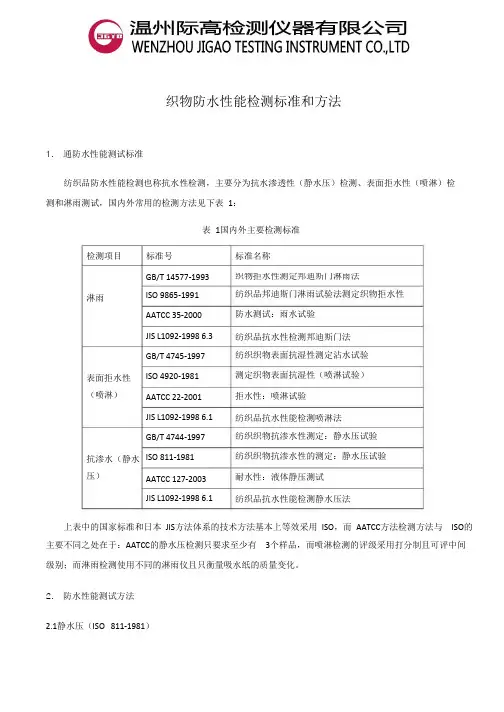

织物防水性能检测标准和方法1. 通防水性能测试标准纺织品防水性能检测也称抗水性检测，主要分为抗水渗透性（静水压）检测、表面拒水性（喷淋）检测和淋雨测试，国内外常用的检测方法见下表 1：表 1国内外主要检测标准检测项目 淋雨 标准号标准名称 GB/T 14577-1993ISO 9865-1991AATCC 35-2000JIS L1092-1998 6.3GB/T 4745-1997ISO 4920-1981 AATCC 22-2001JIS L1092-1998 6.1GB/T 4744-1997ISO 811-1981织物拒水性测定邦迪斯门淋雨法 纺织品邦迪斯门淋雨试验法测定织物拒水性 防水测试：雨水试验 纺织品抗水性检测邦迪斯门法 纺织织物表面抗湿性测定沾水试验 测定织物表面抗湿性（喷淋试验） 拒水性：喷淋试验 表面拒水性（喷淋） 纺织品抗水性能检测喷淋法 纺织织物抗渗水性测定：静水压试验 纺织织物抗渗水性的测定：静水压试验 耐水性：液体静压测试 抗渗水（静水 压） AATCC 127-2003JIS L1092-1998 6.1 纺织品抗水性能检测静水压法上表中的国家标准和日本 JIS 方法体系的技术方法基本上等效采用 ISO ，而 AATCC 方法检测方法与 ISO 的 主要不同之处在于：AATCC 的静水压检测只要求至少有 3个样品，而喷淋检测的评级采用打分制且可评中间 级别；而淋雨检测使用不同的淋雨仪且只衡量吸水纸的质量变化。
2. 防水性能测试方法2.1静水压（ISO 811-1981）2.1.1应用范围及原理静水压检测适用于测定紧密织物（如帆布、油布、帐篷布及防雨服装布等）水渗透时的压力，理论上纺织品的静水压（P）可以用以下公式求得：−2γL cosθP =ρgr式中：γL——水的表面能；θ——微孔内壁与水的接触角；r ——微孔半径；g ——重力加速度。
由公式可见，当 90°＜θ＜180°时，θ越大，织物表面能越低，微孔的半径（r）越小，静水压（P）越高。
面料静水压测试标准
面料静水压测试标准
解析：
面料静水压测试是通过水将压力分布在某一外露的区域上。
测试标准如下：
1、以GB/T 4744 《纺织品防水性能的检测和评价静水压法》为例：纺织品的抗静水压≥1级，就具有抗静水压性能。
等级越高，抗静水压性能越好。
2、AATCC 127-2003《防水性静水压试验》
在织物上沿幅宽的对角线方向至少取3 块有代表性的测试样品﹐每块试样尺寸至少为200x200mm。
尽可能少地触摸样品﹐避免折迭和污染被测试部份。
测试前将试样放在21±2℃﹐相对湿度65±2%的环境中平放至少4 个小时。
与水接触的织物现面必须指明﹐因为正面与反面接触的结果会不同。
在每块试样的角上标前正反面。
方式1：静水压测试仪﹐启动发动机﹐按住控制杆升高溢出速率为10mm/s﹐当水流出时关闭通气孔。
方式2：静水头测试仪﹐选择梯度60mbar/min﹐按下开始按钮。
注：忽略邻近夹具边缘3mm 以内的水珠﹐当水珠在三个不同位置渗出时﹐记录此时的静水压。
织物抗渗水性测定静水压试验浅析
织织物抗渗水性测定静水压试验浅析织织物抗渗水性测定户外运动服装防水测试，雨伞测试，防水面料测试;冲锋衣、医用防护服防护材料透液性，透血性测试。
采用动态测试，静态测试和自定义程序法测试，用来检测纺织品在一定压力下的拒水性能。
试样被固定在标准规定面积的测试区域上，通过空压机将0-5bar的空气加入一个充满蒸馏水的水罐中，水罐连接测试头，将一定的压力传递给试样。
压力曲线实时显示在操作屏幕上，内置各种测试标准，方便用户使用。
在纺织企业做织物的抗透水性测试实验是一个必须检测的项目，提供详细的数据报告提交有关检测部门以便服装的上市和消费者的知情权，关于纺织品的耐静水压测试仪实验方法如下：一、范围本标准规定了一种测定织物抗渗水性的静水压试验方法。
本标准主要适用于紧密织物，如帆布、油布、苫布、帐篷布、防雨服装布等。
二、引用标准标准所包含的条文，通过在本标准中引用而构成为本标准的条文。
本标准出版时，所示版本均为有效。
所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB6529-86 纺织品的调湿和试验用标准大气(neq ISO 139：1987)三、原理以织物承受的静水压来表示水透过织物所遇到的阻力。
在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面或下面施加水压。
选用哪种方式应在报告上注明。
试验结果与织物在短时间或稍长时间受水压后呈现的性能直接有关。
四、仪器4．1试验仪器应能以下述方式夹紧试样：a)试样水平放置，且不鼓起，b)织物上面或下面承受持续上升水压的面积为100cm2；c)试验时，夹紧装置不应漏水(见附录A中A1)；d)试样在夹紧装置中不会滑移；e)尽量减少试样在夹紧装置边缘处产生渗水的可能性(见附录A中A1)。
4.2与试样接触的水必须是新鲜蒸馏水或去离子水，温度保持在20℃±2℃或27℃±2℃，选用哪种度应在试验报告上注明(用较高温度的水，会得出较低的水压值，其影响的大小，因试样不同而异)。
AATCC 127-2003 静水压测试方法

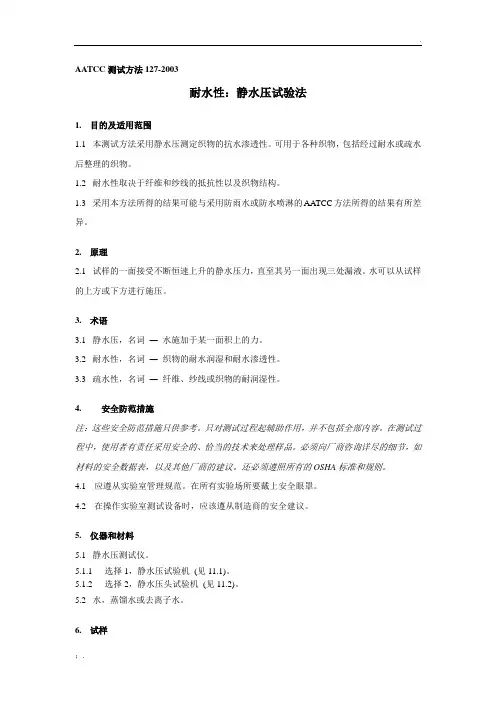

AATCC测试方法127-2003耐水性：静水压试验法1.目的及适用范围1.1本测试方法采用静水压测定织物的抗水渗透性。
可用于各种织物，包括经过耐水或疏水后整理的织物。
1.2耐水性取决于纤维和纱线的抵抗性以及织物结构。
1.3采用本方法所得的结果可能与采用防雨水或防水喷淋的AATCC方法所得的结果有所差异。
2.原理2.1试样的一面接受不断恒速上升的静水压力，直至其另一面出现三处漏液。
水可以从试样的上方或下方进行施压。
3.术语3.1静水压，名词―水施加于某一面积上的力。
3.2耐水性，名词―织物的耐水润湿和耐水渗透性。
3.3疏水性，名词―纤维、纱线或织物的耐润湿性。
4.安全防范措施注：这些安全防范措施只供参考。
只对测试过程起辅助作用，并不包括全部内容。
在测试过程中，使用者有责任采用安全的、恰当的技术来处理样品。
必须向厂商咨询详尽的细节，如材料的安全数据表，以及其他厂商的建议。
还必须遵照所有的OSHA标准和规则。
4.1应遵从实验室管理规范。
在所有实验场所要戴上安全眼罩。
4.2在操作实验室测试设备时，应该遵从制造商的安全建议。
5.仪器和材料5.1静水压测试仪。
5.1.1选择1，静水压试验机(见11.1)。
5.1.2选择2，静水压头试验机(见11.2)。
5.2水，蒸馏水或去离子水。
6.试样6.1在能代表材料的织物的幅宽上斜对地裁取最少三个织物试样。
为了便于夹持，试样的尺寸应不小于200×200 mm。
6.2尽量不要处理试样，避免折叠和污染测试区域。
6.3测试前，试样应在温度为21±2℃（70±5°F），相对湿度为65±2%的大气中放置至少4小时，进行调湿。
6.4因为对试样正面和反面进行测试所得的结果不同，所以必须规定接触水的织物测试面。
在每个试样的一角标明测试面。
7.步骤7.1检验与试样接触的水的温度，将其控制在21±2℃（70±5°F）范围内（见10.3）。
防水透湿织物耐静水压测试方法比较
6、数据记录：在设定的时间间隔内，记录下织物两侧的湿度差Δ湿度'，并 计算其变化量Δ湿度''= Δ湿度'- Δ湿度。
7、计算透过率和湿阻：根据测量的数据，计算出透过率P（%）和湿阻R （g/m²·h），并记录结果。
结果分析
通过计算透过率和湿阻两个指标，可以对织物的透湿性能进行综合评估。一 般来说，透过率越高，湿阻越小，表示织物的透湿性能越好。数据分析时，可以 将不同条件下的测试数据进行对比，以评估环境因素对织物透湿性的影响。同时， 可以结合其他性能指标（如透气性、保暖性等）进行全面评估，为织物优化设计 提供参考。
2、安装织物样品：将织物样品平整地安装在测试装置上，确保无皱褶和空 气泡。
3、设定环境条件：将测试环境温度和湿度调整到预设值，一般选择在2025℃和相对湿度50-60%的条件下进行测试。
4、测量湿度差：在测试开始前，使用温湿度传感器记录织物两侧的湿度差 Δ湿度。
5、计时开始：将计时器设置为60秒或90秒，然后开始计时。
感谢观看
四、结论
综上所述，防水透湿织物耐静水压测试方法有气袋法、水压板法和DPD法三 种。其中气袋法操作简便易行，可用于不同织物样品的横向比较；水压板法测试 结果准确度高，但测试成本较高；DPD法测试结果客观，但测试成本也较高。在 具体应用中，可以根据实际需求选择合适的测试方法。同时还需要注意提高测试 设备的精度和稳定性、规范操作流程、加强数据处理和分析等方面的工作，以提 高防水透湿织物耐静水压测试的准确性和可靠性。
结论
本次演示对防水透湿织物性能测试方法进行了综述，介绍了淋水试验法、吸 水性测试法和蒸汽渗透法三种常用测试方法的原理、操作步骤和优缺点。淋水试 验法简单易行，但无法准确地控制水量和喷淋时间；吸水性测试法能够直观地反 映织物的透湿性能，但无法真实模拟人体汗液的复杂成分和环境条件；蒸汽渗透 法能够真实模拟人体出汗的条件，准确地评估织物在实际应用中的防水透湿性能， 但测试成本相对较高。
户外用品的防水、静水压、透湿、透气性能的测试方法

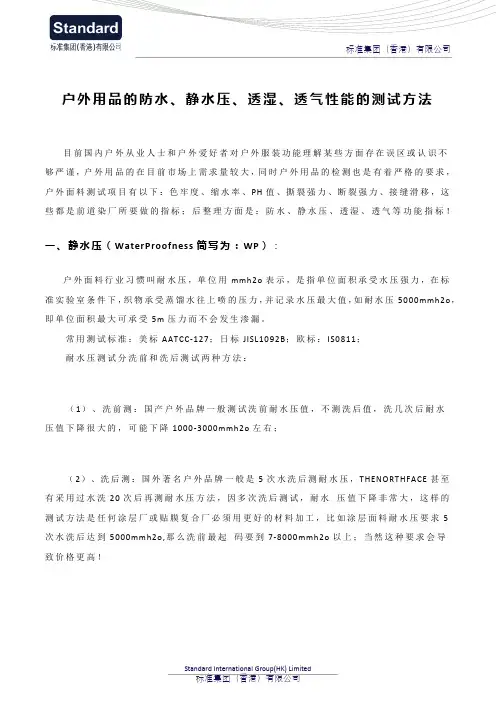

户外用品的防水、静水压、透湿、透气性能的测试方法目前国内户外从业人士和户外爱好者对户外服装功能理解某些方面存在误区或认识不够严谨，户外用品的在目前市场上需求量较大，同时户外用品的检测也是有着严格的要求，户外面料测试项目有以下：色牢度、缩水率、PH值、撕裂强力、断裂强力、接缝滑移，这些都是前道染厂所要做的指标；后整理方面是：防水、静水压、透湿、透气等功能指标！一、静水压（WaterProofness简写为：WP）：户外面料行业习惯叫耐水压，单位用mmh2o表示，是指单位面积承受水压强力，在标准实验室条件下，织物承受蒸馏水往上喷的压力，并记录水压最大值，如耐水压5000mmh2o，即单位面积最大可承受5m压力而不会发生渗漏。
常用测试标准：美标AATCC-127；日标JISL1092B；欧标：IS0811；耐水压测试分洗前和洗后测试两种方法：（1）、洗前测：国产户外品牌一般测试洗前耐水压值，不测洗后值，洗几次后耐水压值下降很大的，可能下降1000-3000mmh2o左右；（2）、洗后测：国外著名户外品牌一般是5次水洗后测耐水压，THENORTHFACE甚至有采用过水洗20次后再测耐水压方法，因多次洗后测试，耐水压值下降非常大，这样的测试方法是任何涂层厂或贴膜复合厂必须用更好的材料加工，比如涂层面料耐水压要求5次水洗后达到5000mmh2o,那么洗前最起码要到7-8000mmh2o以上；当然这种要求会导致价格更高！二、透气度（MethodAirPermeabbility简写为：MAP）：意为空气透过织物的性能；在规定的压差条件下，测定一定时间内垂直通过试样给定面积的气流流量，计算出透气量。
气流速率可直接测出，也可通过测定流量孔径两面的压车换算而得。
这个才叫真正意义的透气！测试标准：美标ASTMD737、欧标ISO9237、日标JISL1096；透气单位用mm/s、cm3/cm2/s表示都可以；据近五年来操作的TheNorthFace、Rei、Columbia、LLBean、EddieBauer、Adidas、Ozark 等知名户外品牌均未测试过透气，国内户外服装品牌基本上也不测透气；透气的意思是空气通过织物传导到人体，这样就有可能起不到保暖的作用；而穿着冲锋衣防水保暖但又有闷的感觉，就是跟不透气有关，现在听说Decathlon公司在长三角正在开发防水透气的户外面料，有机会遇到他们跟他们技术交流下！三、防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级；常用测试标准有美标：AATCC-22；欧标：ISO4920；防泼水分为三种：普通防水(WaterRepellent，简写为：W/R)、耐泼水(DurableWaterRepellent户外面料行业习惯称为超泼水，简写为：DWR)、特氟龙（TEFLON）防水；（1）、普通防水（W/R）：洗几次衣服表面就没防水了，一般户外休闲普通防水就可以了，如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重。
AATCC 127-2003 静水压法
AATCC 127-2003 静水压法抗水性:静水压法AATCC 127 1.目的和范围1.1 此测试方法用于测定织物在静水压下抗水渗透的性能,它适用于所以类型的织物,包括经防水整理和拒水整理的织物。
1.2 抗水性取决于纤维和纱线对水的抵抗能力,以及织物结构。
1.3 用此方法测得的结果与AATCC雨淋或水喷洒方法测得的结果不同。
2.原理:在试样的一面施加以恒定的速率增加的水压,直到试样的另一面出现三处渗水为止,水压可以从试样的上面或下面施加3.朮语:静水压:通过水将压力分布在某一外露的区域上。
抗水性:抗湿和抗水渗透的性能。
防水性:在纺织品中,指纤维)纱线或织物的抗湿性。
4.仪器和材料4.1 静水压测试仪:选项1,静水压测试仪,选项2,静水头测试仪。
4.2 蒸馏水或去离子水。
5.测试样品5.1 在织物上沿幅宽的对角线方向至少取3块有代表性的测试样品,每块试样尺寸至少为200x200mm。
5.2 尽可能少地触摸样品,避免折迭和污染被测试部份。
5.3 测试前将试样放在21?2?,相对湿度65?2%的环境中平放至少4个小时。
5.4 与水接触的织物现面必须指明,因为正面与反面接触的结果会不同。
在每块试样的角上标前正反面。
6.测试程序:6.1 检测与测试样品接触的水温度是否为21?2?以。
6.2 擦干夹具的表面。
6.3 将试样需要测试的表面朝水,夹紧试样。
6.4 操作6.4.1 选项1-静水压测试仪,启动发动机,按住控制杆升高溢出速率为10mm/s,当水流出时关闭通气孔。
6.4.2 选项2-静水头测试仪,选择梯度60mbar/min,按下开始按钮。
6.5 忽略邻近夹具边缘3mm以内的水珠,当水珠在三个不同位置渗出时,记录此时的静水压。
7.计算:计算每块样品的平均静水压。
8.报告:8.1 报告每块样品的平均水压和每块试样的单个值。
8.2 被测试的材料和被测试的面。
8.3 水的湿度和类型。
8.4 梯度(水压增加的速率)。
面料静水压测试标准
面料静水压测试标准
面料静水压测试是一种常用的测试方法，用于评估面料的防水性能。
以下是面料静水压测试的标准之一：
ASTM D751-06(2016) - 面料物理性能的标准测试方法，其中包括了静水压测试。
该标准规定了测试方法，包括测试设备的要求、测试条件和测试程序。
在测试中，面料样品被加压，直到观察到第一滴水从样品上滴下为止。
这个压力值就是样品的静水压值，通常以毫米水柱（mmH2O）为单位表示。
根据ASTM D751-06(2016)标准，不同类型的面料有不同的要求和指标，如医用面料、户外面料和工业用面料等。
测试结果通常用于面料的质量控制和产品开发中，以确保面料的防水性能符合预期要求。
除了ASTM标准之外，还有其他的国家或地区标准也有类似的测试方法和要求，如ISO、EN和GB等。
这些标准的具体内容和要求可能会有所不同，因此在进行测试时应根据具体需求确定所采用的标准。
耐静水压测试标准与测试原理
耐静水压测试标准与测试原理嗨，小伙伴们！今天咱们来唠唠这个耐静水压测试。
这可真是个很有趣又很重要的测试呢。
咱先来说说这个耐静水压测试标准吧。
你看啊，不同的行业、不同的产品，它的耐静水压测试标准那可真是千差万别。
比如说在纺织行业，要是生产那种户外用的防水帐篷或者防水的冲锋衣，那对耐静水压的要求就比较高啦。
一般来说，好的防水冲锋衣得能承受个几千帕斯卡的水压呢。
这个标准就像是一个门槛，产品只有跨过这个门槛，才算是合格的防水产品。
就像咱们去参加一场比赛，这个标准就是比赛规则，你得按照这个规则来，不然就被淘汰啦。
那这个标准是怎么来的呢？这可不是随便定的哦。
它是经过大量的实践和研究才确定下来的。
比如说，根据人们在户外实际遇到的降雨情况，或者是帐篷可能面临的积水情况等。
如果一场大雨的水压大概是多少，那这个产品的耐静水压标准就得能应对这样的情况，这样才能保证我们在户外的时候不会被淋成落汤鸡，或者睡在帐篷里不会被渗进来的水弄湿。
再说说这个耐静水压测试原理吧。
这就像是一场小小的水压挑战。
想象一下，咱们把要测试的材料放在一个特制的仪器里，这个仪器就像一个小小的水压战场。
然后呢，慢慢地给这个材料施加水压，就像小水滴们排着队，一个一个地去冲击这个材料。
如果这个材料很厉害，它就会像一个坚强的小卫士一样，把这些小水滴都挡住，不让它们通过。
这个时候，仪器就会记录下这个材料能够承受的最大水压，这就是它的耐静水压数值啦。
这个原理其实也很容易理解的，就好比咱们家里的窗户，如果窗户密封性好，外面的风雨就进不来。
这个测试的材料就像窗户一样，水压就是外面的风雨。
如果材料的结构很紧密，水分子就很难找到缝隙钻过去。
比如说一些防水面料，它可能有特殊的涂层或者紧密的编织结构，这些就像一个个小盾牌，把水压挡在外面。
不过呢，这个测试也不是一帆风顺的。
有时候会遇到一些小麻烦。
比如说，材料在测试的时候可能会因为安装的问题，导致测试结果不准确。
就像一个人本来很有本事，但是你给他穿了不合身的盔甲，他就施展不开了。
织物静水压测试遇到的问题
织物静水压测试遇到的问题
在日常测试中，经常会遇到现行标准中未涉及的现象，使得测试结果的表示没有统一性，甚至影响对整个产品的性能评价。
1.涂层防水织物
1.1 平均值的记录
标准中规定记录所有试验样品的平均值。
但有些样品出现如表1所示检测结果，使如何表示其平均值成为难题。
1.2 对接缝部位的测试
遇到防雨服装等服装产品，考核静水压应该全面到服装的每个部位，特别是接缝部位，如下摆缝、腋下缝、肩部缝等。
而目前我国标准主要针对面料的方法标准中找不到相关检测方法的描述，给测试带来困惑，对企业生产产品的把关以及整件服装的防水质量的评价找不到依据。
1.2 样品出现单处渗透
某些产品由于涂层工艺的欠缺造成局部细小破损，在测试过程中常常会发现在某处水珠不断渗出，蔓延至整个边圈，但是仍未出现第二处﹑第三处，对于这个样品的测试结果如何记录成为难题。
2.层压复合防水织物
2.1 样品无水珠但有潮湿感
复合面料因为其性能优越，使用也越来越广泛。
反面起绒的层压复合防水织物在做静水压测试时出现水在织物和复合层之间，但肉眼未发现有水珠渗出，而用手抚摸表
面会有潮湿感。
2.2 试验中样品突然爆裂
试验开始后一段时间，试样未出现水珠渗出，但当水压上升到某个时刻，样品在某处会突然爆裂，并水流不断，仪器上显示的数值瞬间消失，特别是一些塑料薄膜型的复合层。
静水压测试是考核面料抗水性的常用方法。
选用静水压测试仪对防水面料进行抗渗水试验时发现，某些面料实际上没有出现标准所描述的试验终止现象，因此本文就实验室采用的现行测定抗渗水性常见问题进行探讨，从而为面料的生产工艺以及实际测试判定提供参考，并益于对现行标准的完善。
织物静水压测试常见问题分析
织物静水压测试常见问题分析织物静水压测试常见问题分析1.织物表面的涂层质量是影响面料静水压值的因素之一，要获得织物好的抗渗水性，就要求涂层分布均匀，具有一定的牢度。
出现上述结果差异大的静水压值，很可能是织物表面的涂层不均匀。
实验室可以与客户进行沟通，检测结果只出具每个样品的实测值，不出具整块面料的平均值，因为上述的检测值无法进行准确计算。
2.只有单处渗水的防水服装面料很可能在某处涂层有破损现象，致使水不断在该处渗出，蔓延至整个边圈。
实验室在出具结果的时候可以给出第一个出水值作为该面料的抗静水压值，但在原始记录以及检测报告中要给予备注。
3.目前我国对防水服装的抗渗水性测定没有细化到具体部位，如风雨衣等相关服装。
对于该类服装，不可能只对面料或只对接缝处进行检测，因为它不能代表整件衣服的防水性能，但是如果接缝与面料都进行检测，那选择检测的接缝以及面料的数量该如何确定，检测结果将如何表示，以及结果取所有测量值平均还是接缝与面料的检测值分别平均等问题没有解决。
因此实验室可以采取以下解决方式：①对于该类服装面料，实验室可以建议客户对织物面料和织物的下摆﹑腋下﹑肩部等所有的接缝部位分别进行检测。
②可以与客户协商分别给出所有检测面料和各个接缝处的检测值或平均值作为最终的检测结果。
4.对于层压复合防水面料，在做静水压的过程中，渗出的水珠非常小，而复合的起绒面料具有一定的吸水性，会吸收渗出的小水滴，肉眼无法观察到，一个比较理想的解决办法就是在织物的非受试面上紧密附上一层薄型吸水性较好的面纸，但对纸张的韧性有要求。
在测试的过程中仔细观察纸张的吸湿情况，当发现有第三处吸湿立即记录此时的静水压值。
5.延展性较差的塑料、薄膜等材料复合，随着水压的上升，塑料无法像织物一样释放出足够的延展性，张力积聚到一定程度，就突然出现爆裂的现象。
检测员在测试该产品前最好先与客户沟通，获得他们的要求值，实验室在检测过程中，样品达到要求值时立即停止，防止喷出的水对仪器的某些部件有影响。
织物耐水压性能实验测试方法步骤解析
织物耐水压性能实验测试方法步骤解析织物耐水压性能实验测试方法步骤解析织物耐水压性能实验测试是纺织企业需要经常操作的实验项目，由于纺织生产不同类型的织物，针对不同的行业自然有着不同的要求和标准，一般对于织物防水要求较高的标准多半是针对具有特殊的防水要求的织物进行测试和实验。
一、防水、拒水整理一般棉、粘胶、蚕丝和麻等较涤纶、锦纶、丙纶等纤维的吸水性强,若要求它们具有高度的防水性,以作各种防水用具,则必须经防水或拒水整理。
防水实际上常将“拒水”的涵义包括在内。
按整理后织物表面性能的不同,可加以区别,基本可分为两类:一类是防水但不透气的整理。
它是在织物表面均匀涂布一层不透水、不溶于水的涂层,整理后使织物的孔隙堵塞,阻止水和空气通过织物,这种整理也称为涂层整理(防水整理)。
如用聚氨酯树脂、聚丙烯醇树脂、橡胶、桐油等处理后,织物不但不透水和不透气,而且手感也较硬,故不宜作衣着用品,一般适用于工业用布或户外用品。
另一类则是防水透气整理,也称拒水整理。
这是指织物整理后,整理剂改变了纤维的表面性能,使纤维表面的亲水性转为疏水性,使织物不易被润湿,但仍能透气,手感柔软,常用于制作雨衣及其他衣着织物(见表1)。
二、拒水整理原理所谓防水透湿(拒水),就是使水在较低水压下不润湿织物,但人体散发的汗液以水汽形式透过织物传导到外界,水汽不在人体表面和织物之间凝聚,人体主观感觉不到“发闷”现象。
织物经过拒水整理,整理剂改变了纤维表面性能,使纤维表面的亲水性转为疏水性,织物不易被润湿仍能透气,且手感柔软。
纺织品的洗涤、织物精练退浆、对染料的吸收及拒水拒油性能等都与液体对固体的润湿性有关。
洗涤、精练、退浆和染料吸收等过程都要求纤维材料具有高润湿性、渗透性,而拒水性则要求纤维不润湿或很少润湿。
织物的润湿是使水分在织物表面迅速铺展,而拒水的目的正好相反,力图使水滴在织物表面上不铺展,不润湿织物,仍然保持水滴状态。
图中γL和γS分别表示液体和固体的表面张力,γLS表示液2固间的界面张力,θ称之为接触角。
防水透湿织物耐静水压测试实验探究
防水透湿织物耐静水压测试实验探究耐静水压指标是防水透湿织物的重要指标之一。
静水压指水通过织物时所遇到的阻力。
在标准大气压条件下，织物承受持续上升的水压，直到织物背面渗出水珠为止，此时，测得的水的压力值即为静水压。
织物能承受的静水压越大，防水性或抗渗漏性越好。
纺织品耐静水压性能随着防水等特种整理纺织品市场需求的增长以及业界对该类产品技术指标要求的提高而越来越受到重视。
美国军用标准中防水产品的耐水压最低要求为13.7 kPa(1 395 mm水柱)，日本自卫队雨衣的耐水压都在13.75 kPa(1400mm水柱)以上。
近年来各出入境检验检疫局接受的纺织品耐水压检测比以往有大幅度增长。
特别欧洲客户对纺织品耐水压性能的要求普遍较高，一般最低要求在5.88 kPa以上，有的甚至要求在9.8 kPa以上。
根据取样测试结果，以5.88 kPa为标准，44%样品不能达到要求;以9.8 kPa 为标准，69% 样品不能达到要求，这直接影响了出口。
2.1 耐静水压单位表示静水压的单位有N/m 2、kPa和水柱高度m。
换算关系为1m水柱高度等于9.82 kPa。
2.2 耐静水压测试方法2.2.1 按测试的方法分类(1)实地测试。
实地测试花费大，时间长，通常需半年左右的时间。
实验期间，定期测试防水透湿整理后织物的防水性，从而得知其耐用性。
虽然此种方法周期长，花费多，但测试所得数据准确。
(2)模拟测试。
模拟测试必须有环境控制室。
室中装有人工雨塔，可把水从10 m高处以450L/m2 ·h 的流量如暴雨般泄向人体模型，直径约为5 inln的水滴从顶部2000个孔中喷出，其速度约为40 km/h，达空气中最大雨滴速度的90%。
通过调节，在大约2m2 的面积上可模仿程度不同的阵雨。
在人体模型表面装满了传感器，目的是测定最终水透过的时间和位置以及其他指标。
这种测试手段较实地测试所需时间大为缩短，数天内便可完成，但花费较高。
纺织品耐静水压测试方法分析
纺织品耐静水压测试方法分析纺织品耐静水压测试方法分析运动装、功能性面料及技术纺织品在当前的纺织品市场起着越来越突出的作用。
拒水性是这些织物的一个重要特殊，必须对其进行精确的测量，确保实现对产品的质量保证或控制生产过程，达到使消费者满意的最终结果。
一、户外面料防水、静水压、透湿和透气的具体含义和测试方法户外服装主要是由户外面料缝制而成，其后整理方面是：防水、静水压、透湿、透气等功能指标。
目前国内户外从业人士，和户外爱好者对户外服装功能理解某些方面存在误区，或认识不够严谨，下面将简要介绍后整理功能指标的含义和区别：1. 防泼水：在标准实验室下，用蒸馏水通过漏斗喷在试样上，对照防水标准样评分评级;常用测试标准有美标：AATCC 22(评分制);欧标：ISO 4920(评级制);美标与欧标评分评级对比：100分(5级);90分(4级);80分(3级);70分(2级);50分(1级);0分(0级)。
防泼水分为三种：l 普通防水(Water Repellent，简写为：W/R);l 耐泼水(Durable Water Repellent，户外面料行业习惯称为超泼水，简写为：DWR);l 特氟龙(TEFLON)防水。
(1) 普通防水(W/R)：洗几次衣服表面就没防水了，一般户外普通防水就可以了，常用数据在洗前70分,如果经常去登山或者有一定海拔高度的山，山上天气变幻无常，随时有可能下雨，普通防水的服装洗几次没防水，造成衣服表面会被淋湿，穿着身上会增加人体负重。
(2) 超泼水(DWR)：日本大金或其他助剂公司生产的C8防水，洗20次后保持80分(欧标3级)的效果;因含氟量不符合欧盟标准，现已被欧盟禁用。
现在采用C6、C4较多，一般水洗5-10次后保持80分的效果.(3) 特氟龙(TEFLON)美国杜邦生产，知名度非常高，防水、防污、防油等三防效果，购买此品牌的防水可提供特氟龙吊牌，但特氟龙的缺点防泼水效果不及碳8、碳6好。
芳砜纶-棉混纺织物耐静水压测试原理分析
芳砜纶-棉混纺织物耐静水压测试原理分析一、防水透湿防水透湿织物，又称为会呼吸的织物，是指具有使水滴(或液滴)不能渗入织物，而人体散发的汗气能通过织物扩散传递到外界，不致在衣服和皮肤间积累或冷凝，感觉不到发闷现象的功能性织物，是世界纺织业不断向高档次发展的集防水、透湿、防风于一身的独具特色的功能性织物。
防水性是指织物对具有一定压力的外部水或者具有一定动能的雨水以及各种服装外的雪、露、霜等液态水透过时的阻抗性能。
液态的水通过服装面料进入服装内侧有两种途径：一是外界的水如雨水或雪水接触织物后，织物被水润湿，借毛细管效应，通过织物中各种缝隙孔洞，水被输送到织物内侧及织物表面的其他部位。
这种情况主要与织物的表面能及表面粗糙度有关，表现为一种自发的过程。
二是水在一定外界压力或自身动能作用下直接透过织物内缝隙孔洞而进入织物的内侧，这种情况除与表面能及表面粗糙度有关外，很大程度上取决于外加压力或水滴动能、织物内较大的缝隙孔洞的尺寸或者织物的松紧度。
透湿即汗液在织物中的吸收、传递、扩散的程度。
人体穿着服装时的舒适感主要取决于服装织物内空气层形成的微气候区，微气候区的温度为(32±1)℃，相对湿度为(50±10)%，气流速度为(25±15)cm/s时，人体处于最佳的生理状态。
人体出汗是热平衡调节中的有效散热手段，汗液蒸发提高了微气候区空气的水蒸气含量，使空气相对湿度增加，然后通过织物及服装的透气、通风换气、扩散作用传向衣外。
织物的湿传递一部分由于织物中纤维对水分子的吸收，使水分子通过纤维内部扩散而达到织物的另一面，向大气散逸。
另一部分则通过织物中纤维与纤维之间、纱线和纱线之间的通道或空隙，包括毛细管作用，向大气敞逸，芳砜纶织物具有良好的透湿性，回潮率为6.28%，并具有一定的热湿传递能力，以利于人体热量散失和汗液蒸发。
1、防水透湿原理防水透湿原理概括起来主要有以下三种：(1)自然扩散机理利用孔隙自然扩散机理设计高密织物，使用精梳高支棉纱或其他超细合成长丝织成高密度织物，使纱线『白J隙变得非常小，再经过防水处理使织物具有一定的防水性能。
纺织品静水压测试仪校准方法
纺织品静水压测试仪校准方法针对织物静水压测试仪校准难的问题，本文采用高精度压力表、压力连接管、相关数据线和数据记录软件搭建了一套校准平台，不仅可以实现对定点压力的测定校准，还能对其升压速率进行测试和校准。
1、引言衣服在穿着过程中，难免会接触到水，这就引起人们对服装防水抗水的要求。
现在的防水织物主要有以下两种：一是层压复合防水织物，是采用特殊的粘合剂与普通织物通过层压工艺复合在一起，形成防水层压织物，层压可以是两层织物或多层织物;二是涂层防水织物，即织物通过直接或转移法涂层加工，使织物表面为涂层剂所封闭，因而获得防水性[1]。
静水压测试是考核面料抗水性的常用方法。
现行国家标准GB/T 4744—2013《纺织品防水性能的检测和评价静水压法》规定了采用静水压试验测定织物防水性能的方法，并给出了防水性能的评价。
该标准适用于各类织物(包括符合织物)及其制品。
其原理是以织物承受的静水压来表示水透过织物所遇到的阻力。
在标准大气条件下，试样的一面承受一个持续上升的水压，直到另一面出现三处渗水点为止，记录第三处渗水点出现时的压力值。
水压可以从试样的正面或背面施加，需要在报告中注明[2]。
实验室使用的耐静水压仪如图1 所示。
静水压测试仪器型号：Textest-Fx3000-IV;仪器的压力范围：0~5000mbar(0~500kPa);水压上升的速率：(6.0±0.3)kPa/min，以及(1.00±0.05)kPa /min。
在日常测试中，试验人员仅仅是按照相关标准的要求设定好升压速率等相关参数便开始测试，测试者往往把主要精力放在试验终点的判断上，即注意观察第三处渗水点的出现，终点出现后记录此时测试仪上的压力数据作为本次试验的测试结果，而对静水压测试仪的压力数值是否准确，其升压速率是否准确、稳定却不关注。
因此，本文将重点关注静水压测试仪相关压力数据的检定和校准。
2、校准平台的搭建2.1 相关设备对Textest-Fx3000-IV型静水压测试仪的校准用到的相关设备有：高精度数字式压力表(0～600)kPa，产品型号为ConST 211，精度:0.02%FS，生产企业为北京康斯特仪表科技股份有限公司。
织物静水压测试标准
织物静水压测试标准织物静水压测试是指在一定条件下，对织物材料进行静态水压测试，以评估其抗水性能的一项重要测试方法。
本标准适用于各类织物产品，包括但不限于服装面料、户外用品面料、工业用织物等。
通过对织物静水压测试标准的了解和掌握，可以有效评估织物产品的防水性能，为产品的研发和生产提供可靠的数据支持。
一、测试原理。
织物静水压测试是通过将被测织物样品置于水压柱下，施加一定静态水压，观察织物样品是否出现渗水现象，从而评估织物的防水性能。
测试时，将织物样品固定在测试装置上，施加一定的静态水压，持续一定时间后观察织物样品的内部是否出现渗水现象，以此来评估织物的防水性能。
二、测试仪器。
进行织物静水压测试需要使用专用的测试仪器，主要包括水压柱、测试台、压力调节装置、压力表等。
水压柱用于提供静态水压，测试台用于固定织物样品，压力调节装置用于调节施加的水压力度，压力表用于监测和记录施加的静态水压值。
三、测试步骤。
1. 准备织物样品，根据要求裁剪成规定尺寸的样品。
2. 将织物样品固定在测试台上，保证样品的整体平整。
3. 调节压力调节装置，使得施加的静态水压达到要求数值。
4. 施加静态水压，持续一定时间后停止施压。
5. 观察织物样品的内部是否出现渗水现象，记录测试结果。
四、测试结果。
根据测试结果，可以将织物的防水性能分为不同等级，一般分为防水、防雨、防潮等级，以此来评估织物的防水性能。
测试结果将为产品的研发和生产提供重要的数据支持，为产品的品质保障提供参考依据。
五、注意事项。
1. 在进行测试时，需要严格按照标准操作程序进行，确保测试结果的准确性和可靠性。
2. 在测试过程中，需要注意安全防护措施，避免发生意外事故。
3. 在测试结束后，需要对测试仪器进行清洁和维护，保证测试仪器的正常使用和使用寿命。
六、结论。
织物静水压测试标准是评估织物防水性能的重要测试方法，通过严格遵守测试标准和规程，可以为产品的研发和生产提供可靠的数据支持，保障产品的品质和性能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
纺织品静水压测试标准比较分析
作者：袁彬兰钟菊祥李红英
来源：《中国纤检》2017年第08期
摘要
本文比较分析目前国内外静水压测试标准，通过试验说明了各标准测试结果的差异，并选取代表性样品进行实验室间比对分析。
关键词：静水压；标准；比对
1 引言
当前防水织物的设计主要有以下两种：一是层压复合防水织物，是采用特殊的粘合剂与普通织物通过层压工艺复合在一起，形成防水层压织物，层压可以是两层织物或多层织物；二是涂层防水织物，即织物通过直接或转移法涂层加工，使织物表面为涂层剂所封闭，因而获得防水性[1]。
耐静水压指标是防水透湿织物的重要指标之一。
静水压指水通过织物时所遇到的阻力。
在标准大气压条件下，织物承受持续上升的水压，直到织物背面渗出水珠为止，此时，测得的水的压力值即为静水压[2]。
织物能承受的静水压越大，防水性或抗渗漏性越好。
目前国内外静水压主要测试标准包括有ISO标准（ISO 811：1981）、美国AATCC标准（AATCC 127—2014）、日本标准（JIS L 1092：2009）、中国国家标准（GB/T 4744-2013）和中国纺织行业标准（FZ/T 01004—2008）等。
不同标准对静水压测试要求和结果描述不同，本文简述国内外测试静水压标准的差异。
本文选取几份代表性涂层面料，分析采用不同标准测试静水压结果差异，并选取代表性样品进行实验室间比对并对比对结果进行简要分析。
2 国内外静水压测试标准比较
2.1 ISO 811：1981《纺织织物抗渗水测试方法静水压试验法》
ISO 811：1981的测试原理为：以织物承受的静水压来表示水透过织物所遇到的阻力。
在标准大气条件下，试样的一面承受一个持续上升的水压，直到有三处渗水为止，并记录此时的压力，可以从试样的上面和下面施加水压。
以cmH2O来表示每次试验结果以及其平均值。
2.2 AATCC 127—2014《防水性：静水压试验法》
AATCC 127—2014的测试原理为：试样的一面承受以一定的速率增加的静水压力的作用，直到试样表面有三处出现水滴渗出为止。
可以从试样的上面或下面施加水压。
2.3 JIS L 1092：2009 《纺织品防水性能测试方法》
则测量溢出一或两处时的水位，并在报告中说明情况；高水压法计算5次测试的平均值保留一位小数，如果水位已经上升而水并未都从三处溢出，则测量水从一处或两处溢出时的水压，并在报告中说明情况。
2.4 GB/T 4744—2013《纺织品防水性能的检测和评价静水压法》
GB/T 4744—2013的测试原理是在标准大气条件下，试样的一面承受持续上升的水压，直到另一面出现三处渗水点为止，记录第三处渗水点出现时的压力值，并以此评价试样的防水性能。
以kPa（cmH2O）表示每个试样的静水压值及其平均值，保留一位小数。
对于同一样品的不同类型样品分别计算其静水压平均值。
2.5 FZ/T 01004—2008 《涂层织物抗渗水性的测定》
FZ/T 01004—2008的测试原理是在规定条件下，待测涂层织物试样的一面受到持续上升的水压作用，直到达到规定的水压值。
在规定的时间内观察是否有渗透发生或持续加压直到渗透发生为止。
对规定压力值的试验，若在5个试样的表面均未出现水渗透点，也没有润湿的痕迹，则试样通过测试，否则为未通过；对最终静水压的试验，取5个试样的平均值，结果保留整数。
各国标准对纺织品静水压的测试要求都不相同，详见表1。
由表1可以看出，ISO 811：1981、AATCC 127—2014和GB/T 4744—2013均是采用增压法测试静水压；JIS L 1092：2009 7.1和FZ/T 01004—2008中规定了两次测试方法：增压法和定压法。
当均采用增压法时，除标准FZ/T 01004—2008测试出现第一滴水珠的静水压值外，其他4个标准测试的都是出现第三颗水滴的静水压值。
3 静水压比对结果分析
3.1 不同方法标准对静水压测试的影响
（1）试验方案：随机选取匀质的涂层面料五块；分别采用方法标准GB/T 4744—2013和FZ/T 01004—2008采用增压速率为60cmH2O/min，计算其最终静水压值，结果取5个试样的平均值。
（2）试验数据结果及分析：不同标准静水压测试值结果比较见表2。
由表2可知，FZ/T 01004—2008和GB/T 4744—2013测试结果存在差异，采用FZ/T 01004—2008时静水压值偏小。
主要是因为FZ/T 01004—2008记录的是第一滴水珠时的静水压值，GB/T 4744—2013记录的是第三滴水珠的静水压值。
不同样品对结果的影响也不同，如4#样品两种方法结果基本一致，3#样品结果差异达30%。
3.2 不同实验室对静水压测试的影响
3.2.1 试验方案
样品：随机选取天蓝色涂层机织物一块。
方案：按标准FZ/T 01004—2008采用增压速率为60cmH2O/min测试样品的最终静水压。
结果为5个样品的平均值。
3.2.2 试验数据结果及分析
由表3可以看出，比对采用的标准为FZ/T 01004—2008，标准中规定出现一处水滴渗透即为静水压值，由于样品为涂层布，存在涂层不匀的可能性，对试验数据产生影响，造成试验结果的差异；实验室所使用的仪器有所不同，亦对结果产生影响。
4 结语
ISO 811：1981、AATCC 127—2014和GB/T 4744—2013均是采用增压法测试静水压，测试过程基本一致。
JIS L 1092：2009 7.1和FZ/T 01004—2008中规定了两次测试方法：增压法和定压法。
当均采用增压法时，FZ/T 01004—2008测试的是出现第一滴水珠的静水压值；其他标准ISO 811：1981、AATCC 127—2014、GB/T 4744—2013和JIS L 1092：2009 7.1测试的都是出现第三颗水滴时的静水压值。
同种条件下，采用FZ/T 01004—2008比GB/T 4744—2013测试静水压值偏小，不同样品对静水压测试值结果影响也不同。
通过外部比对可以看出，涂层样品的均匀性对结果影响较大，且实验室所使用的仪器有所不同，亦对结果产生影响。
参考文献：
[1] 罗瑞林.纺织涂层技术[M]北京：中国纺织出版社，2005.
[2] 姜怀，邬福麟，梁洁，等.纺织材料学[M].第2版.北京：中国纺织出版社，1996.
（作者单位：广州纤维产品检测研究院）。
