压力管道管件选择

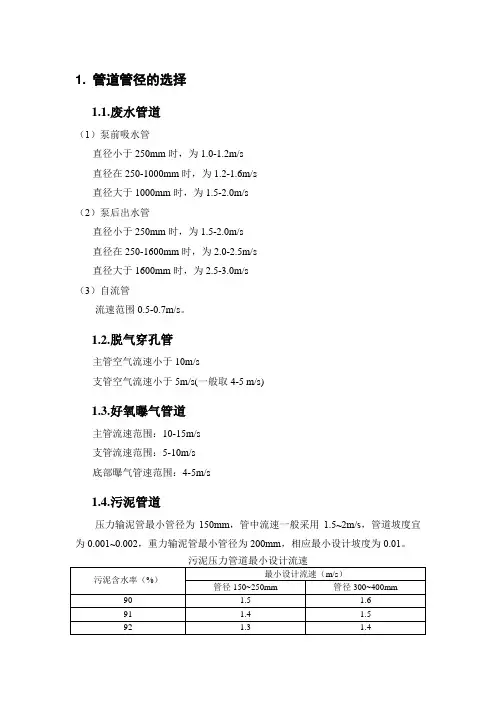

管道管径选择
1. 管道管径的选择
1.1.废水管道
（1）泵前吸水管
直径小于250mm时，为1.0-1.2m/s
直径在250-1000mm时，为1.2-1.6m/s
直径大于1000mm时，为1.5-2.0m/s
（2）泵后出水管
直径小于250mm时，为1.5-2.0m/s
直径在250-1600mm时，为2.0-2.5m/s
直径大于1600mm时，为2.5-3.0m/s
（3）自流管
流速范围0.5-0.7m/s。
1.2.脱气穿孔管
主管空气流速小于10m/s
支管空气流速小于5m/s(一般取4-5 m/s)
1.3.好氧曝气管道
主管流速范围：10-15m/s
支管流速范围：5-10m/s
底部曝气管速范围：4-5m/s
1.4.污泥管道
压力输泥管最小管径为150mm，管中流速一般采用1.5~2m/s，管道坡度宜为0.001~0.002，重力输泥管最小管径为200mm，相应最小设计坡度为0.01。
沿程水头损失：
ℎf =6.82（L
D 1.17）（v C H
）1.85
式中h f -输泥管沿程水头损失，m L-输泥管长度，m
D-输泥管管径，m v-污泥流速，m/s
C H -哈森-威廉姆斯系数，其值决定于污泥浓度，适用于各种类型的污泥，
根据污泥浓度查表获得。
污泥浓度与C H 表
局部水头损失：
h =ζv 22g
式中h-局部阻力水头损失，m
ζ-局部阻力系数，根据污泥的不同含水率，按表选用 v-管内污泥流速，m/s g-重力加速度，9.81m/s 2
各种管件的污泥局部阻力系数ζ值
闸门的污泥局部阻力系数ζ值。
压力管道设计技术规定
压力管道设计技术规定
一、概述
二、设计准则
1、管道设计应满足安全和可靠性的要求。
2、管道的结构不宜过于复杂，管道布置应尽量紧凑，减少直径变动以减少排气损失。
3、应注意材料的组合，确保材料的耐腐蚀、承压能力等特性。
4、需要考虑地域环境、气候条件、地下水位、重力作用等因素，以及管道所在地的特点，从而确定管道的正确位置和安装方法。
5、需要{{考虑高低压管道的变化及其变形，以确定管道结构的强度和刚度。
6、需要考虑液体物质的物理状态变化，以确定合理的管径和设计流速。
7、需要考虑流体损失系数，以确定正确的流量。
8、管道设计应考虑防火设施，使管道可以免受火灾的危害。
三、管道材料
1、管道所采用的材料应具有良好的耐热、耐腐蚀性，以及适当的强度和刚性等性能。
2、管道材料的选择应考虑承压介质的物理性质，耐腐蚀性要求，温度、压力变化等因素。
3、管件材料应选择结构稳定，耐腐蚀耐磨性能优良。
压力管道标准及管道等级表
压力管道标准及管道等级表（讲座提纲）全国压力管道标准化技术委员会岳进才Email:2014.05目录1 压力管道工程标准1.1 综述1.2 常见基础性工程规范1.3 工业标准1.4 ASME B31.3规范解读1.5 GB/T20801规范解读2 管道等级表2.1 综述2.2 管道等级表2.3 其它3 管道材料选用3.1 材料的基本性能3.2 常用材料类型及特点3.3 高温对材料选用的影响3.4 低温对材料选用的影响3.5 介质对材料选用的影响3.6 材料选用原则4 管道组成件压力设计4.1 载荷类型4.2 许用应力及强度准则4.3 标准管道组成件4.4 非标准管道组成件5 管道组成件型式及选用5.1 连接型式及选用5.2 钢管5.3 管件及分支接头5.4 法兰及法兰接头6 阀门选用6.1 阀型选用基本原则6.2 常用关断阀的特点及应用6.3 常用阀门的属性参数选用1 压力管道工程标准1.1 综述1.1.1 标准体系标准体系的构成：指令性规范（法规），基础性工程规范，单项或行业工程标准，项目工程规定，工业标准。
1）指令性规范（法规）：法定，强制性；技术管理性；适用范围（监管范围，包括了设计、采购、制造、建造、使用、维修和改造）。
国内外的差别。
典型代表：PED97/23，Pressure Equipment Directive；TSG D0001 压力管道安全技术监察规程工业管道。
2）基础性工程规范：与指令性规范相比：推荐性/非唯一性，用户负责制；技术性；建造标准。
与行业或项目工程标准相比：通用性：适用范围广，不针对特定行业；基础性：系统性要求，最低要求，不能代替设计手册。
强调：符合规范要求而出现问题，仍由设计者负责；安全性：安全标准，风险控制。
典型代表：ASME B31系列；GB/T20801系列。
3）单项或行业工程标准：针对特定的介质环境或针对特定的行业而给出的更有针对性、更详细的工程规定。
一般情况下，是基础性工程规范的补充和细化。
压力管道材料及设计标准规范
压⼒管道材料及设计标准规范压⼒管道材料及设计标准规范压⼒管道材料及设计标准规范4.1常⽤压⼒管道器材设计标准规范有哪些？答：有下列标准规范：(1) 《⼯业⾦属管道设计规范》(国标报批稿)。
(2) SH 3059－94《⽯油化⼯企业管道设计器材选⽤通则》。
(3) SH 3064－94《⽯油化⼯钢制通⽤阀门选⽤、检验及验收》。
(4) HG/T 20646－98《化⼯装置管道材料控制设计规定》。
4.2常⽤的⾦属材料标准有哪些？标准主要包括哪些内容？答：在压⼒管道设计中常⽤的材料标准有以下⼏种：(1) GB 699－88《优质碳素结构钢技术条件》主要对 10、20、25、35 等优质碳素钢的牌号及化学成分、冶炼⽅法、交货状态、⼒学性能、试验要求等作了规定。
(2) GB 700－88《碳素结构钢》主要对 Q195、Q215、Q235、Q255 等碳素结构钢的⽣产和试验等要求作出了规定。
是碳素结构钢的技术条件。
(3) GB 1220－92《不锈钢棒》此标准对不锈钢棒的尺⼨、外形、技术要求、试验⽅法等作了规定。
实际上也是包括0Cr18Ni9、00Cr19Ni10、0Cr17Ni12Mo2、00Cr17Ni14Mo2 等奥⽒体不锈钢，0Cr13、1Cr13、2Cr13 等马⽒体不锈钢和 0Cr17Ni14Cu4Nb 等沉淀硬化型等各种不锈钢的技术条件。
(4) GB 1221－92《耐热钢棒》此标准对耐热钢棒的尺⼨、外形、技术要求、试验⽅法、验收规则等作了规定。
实际上也是包括奥⽒体耐热不锈钢，铁素体耐热钢和 1Cr5Mo 马⽒体耐热钢等的技术条件。
(5) GB/T 1591－94《低合⾦⾼强度结构钢》此标准对低合⾦⾼强度结构钢的牌号和技术要求、试验⽅法、检验规则等作了规定。
标准包括了 Q295、Q345、Q390、Q420、Q460 等牌号低合⾦⾼强度结构钢的制造检验要求。
(6) GB 3077－88《合⾦结构钢技术条件》此标准主要⽤于直径或厚度不⼤于 250 mm 的合⾦结构钢热轧和锻制条钢。
压力管道材料等级
1.6 表示法兰公称压力 1.6MPa 2 表示法兰公称压力 2.0MPa
2.5 表示法兰公称压力 2.5MPa 4 5 表示法兰公称压力 4.0MPa 表示法兰公称压力 5.0MPa
6.3 表示法兰公称压力 6.3MPa 10 表示法兰公称压力 10.0MPa 16 表示法兰公称压力 15.0MPa 20 表示法兰公称压力 20.0MPa 25 表示法兰公称压力 25.0MPa 42 表示法兰公称压力 42.0MPa 4.1.2 第二单元基本材质
版号： 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 通用阀门 法兰和对夹连接蝶阀 通用阀门 隔膜阀 通用阀门 铁制旋塞阀 安全阀 减压阀 蒸汽疏水阀 钢制对焊无缝管件 不锈钢波形膨胀节 流体输送用不锈钢焊接钢管 奥氏体不锈钢焊接钢管选用规定 化工配管用无缝及焊接钢管尺寸选用系列 钢制管法兰、垫片、紧固件 化工装置管道材料设计规定 钢制有缝对焊管件 锻钢承插焊管件 碳钢、低合金钢无缝对焊管件 石油化工管道设计器材选用通则 石油化工钢制通用阀门选用、检测及验收 石油化工企业管道支吊架设计规范 管法兰用石棉橡胶板垫片 管法兰用聚四氟乙烯包覆垫片 管法兰用金属环垫 管法兰用紧固件 石油化工企业钢管尺寸系列 石油化工钢制管法兰 管法兰用缠绕式垫片 钢制对焊无缝管件 钢板制对焊管件 锻钢制承插焊管件 石油化工常用法兰垫片选用导则 GB12238-89 GB12239-89 GB12240-89 GB12241～12243-89 GB12244～12246-89 GB12247～12251-89 GB12459-90 GB12522-96 GB/T12771-2000 HG20537.1-92 HG20553-93 HG20592～20635-97 HG/T20646-1999 HG/T21631-1990 HG/T21634-1988 HG/T21635-1987 SH3059-2001 SH3064-1994 SH3073-1995 SH/T3401-1996 SH/T3402-1996 SH/T3403-1996 SH/T3404-1996 SH/T3405-1996 SH3/T406-1996 SH/T3407-1996 SH/T3408-1996 SH/T3409-1996 SH/T3410-1996 SHB-S01-97
压力管道标准件的选用与管道压力等级
最新压力管道标准件的选用与管道压力等级（2010年）双击自动滚屏发布者：管理员发布时间：2012-4-5 阅读：682次【字体：】压力管道标准件的选用与管道压力等级管道压力等级前面已经提及，压力管道的组成件一般都是标准件，因此压力管道组成件的设计主要是其标准件的选用，管道压力等级的确定也就是其标准件等级的确定。
管道的压力等级包括两部分: 以公称压力表示的标准管件的公称压力等级；以壁厚等级表示的的标准管件的壁厚等级。
管道的压力等级：通常把管道中由标准管件的公称压力等级和壁厚等级共同确定的能反映管道承压特性的参数叫做管道的压力等级。
而习惯上为简化描述，常把管道中管件的公称压力等级叫做管道的压力等级。
压力等级的确定是压力管道设计的基础，也是设计的核心。
它是压力管道布置、压力管道应力校核的设计前提条件，也是影响压力管道基建投资和管道可靠性的重要因素。
设计条件工程上，工艺操作参数不宜直接作为压力管道的设计条件，要考虑工艺操作的波动、相连设备的影响、环境的影响等因素，而在工艺操作参数的基础上给出一定的安全裕量作为设计条件。
这里所说的设计条件主要是指设计压力和设计温度。
管道的设计压力：应不低于正常操作时，由内压(或外压)与温度构成的最苛刻条件下的压力。
最苛刻条件：是指导致管子及管道组成件最大壁厚或最高公称压力等级的条件。
设计压力确定：考虑介质的静液柱压力等因素的影响，设计压力一般应略高于由(或)外压与温度构成的最苛刻条件下的最高工作压力。
a. 一般情况下管道元件的设计压力确定一般情况下，为了操作上的方便，在此不妨采用压力容器的做法，即在相应工作压力的基础上增加一个裕度系数。
表5-1 一般情况下管道元件的设计压力确定工作压力Pw(MPa) 设计压力P(MPa)Pw≤P= Pw+<PW≤< DIV> P=<PW≤< DIV> P= Pw+Pw> P= Pw※当按该原则确定的设计压力会引起管道压力等级变化时，应判断该工作压力是否就是由内压(或外压)与温度构成的最苛刻条件下的最高工作压力，如果是，在报请有关技术负责人批准的情况下，设计压力可取此时的最高工作压力，而不加系数。
压力管道设计常用管件标准及区别
压⼒管道设计常⽤管件标准及区别压⼒管道设计常⽤管件标准及区别压⼒管道设计常⽤管件标准及区别24.压⼒管道设计常⽤管法兰标准有下列四类：1.国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制⽽成。
其公称直径范围、法兰结构及密封⾯形式等与ISO标准基本相同。
标准的构成形式为⼀种法兰型式、⼀种密封⾯型式和⼀种连接型式构成⼀个标准。
标准中有两个公称压⼒系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。
公称直径范围因公称压⼒不同⽽异：PN=0.25Mpa,DN max=3000mm；PN=42.0Mpa,DN max=3000mm。
法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。
2）《⼤直径碳钢管法兰》GB/T13402-92基本上是等效采⽤《⼤直径碳钢管法兰》API605。
公称压⼒PN为2.0、5.0、6.3、15Mpa。
公称直径范围为DN650～1500mm。
法兰结构有对焊式和整体式两种，密封⾯为凸⾯。
2.中国⽯油化⼯集团公司标准《⽯油化⼯钢制管法兰》SH/T3406-96SH/T3406-1996是根据⽯油化⼯⽣产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国⽯油协会标准《⼤直径碳钢法兰》API605编制⽽成。
标准属于美洲体系。
公称压⼒范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。
公称直径范围为DN15～1500mm。
DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。
DN≥650mm的法兰仅有对焊法兰。
密封⾯型式，DN≤600mm时有凸台⾯、榫槽⾯、环槽⾯、凹凸⾯和全平⾯等五种。
DN≥650mm仅有凸台⾯。
压力管道设计常用ASME标准
一、压力管道设计常用ASME标准这里有两个标准，一个是组件尺寸型式标准（我国也有相应组件形式标准），另一个是材料标准（我国没有对材料形成专门的标准化）。
型式标准规定了组件的型式、系列、尺寸、公差、试验要求，以及该组件可采用的材料标准等。
材料标准规定了适用的对象、原材料（坯料）品种（采用锻轧Wrought或锻件Forged）、化学成分、机械性能、制造工艺（包括焊接）、热处理、无损检查、取样和性能检验、质量证书、标志等。
1. 典型的组件型式标准1）钢管ANSI/ASME B36.10M 无缝及焊接钢管ANSI/ASME B36.19M 不锈钢无缝及焊接钢管2）管件ANSI/ASME B16.9 工厂制造的钢对焊管件ANSI/ASME B16.1 承插焊和螺纹锻造管件ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头3）阀门ANSI/ASME B16.34 法兰连接、螺纹连接和焊接连接的阀门API 599 法兰或对焊连接的钢制旋塞阀API 600 法兰或对焊连接的钢制闸阀API 602 紧凑型碳钢闸阀API 609 凸耳型对夹蝶阀4）法兰ANSI/ASME B16.5 管法兰和法兰管件ANSI/ASME B16.36 孔板法兰ANSI/ASME B16.42 球墨铸铁法兰和法兰管件ANSI/ASME B16.47 大直径钢法兰API 601 突面管法兰和法兰连接用金属垫片5）垫片ANSI/ASME B16.20 管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ANSI/ASME B16.21 管法兰用非金属平垫片6）紧固件ANSI/ASME B18.2.1 方头和六角头螺栓和螺纹ANSI/ASME B18.2.2 方头和六角头螺母7）管件ASMEI B16.9 工厂制造的锻钢对焊管件ASME B16.11 承插焊和螺纹锻钢管件MSS-SP-43 锻制不锈钢对焊管件2. 材料标准ASTM/ASME材料标准主要集中收录在ASME II A篇铁基材料，B篇非铁基材料，C篇焊条、焊丝填充金属，D篇性能，以及一些增补内容。
压力管道设计常用管件标准及区别
压力管道设计常用管件标准及区别茌平县锦程无缝钢管有限公司更新日期:2008-11-26 16:26:21 点击:266824.压力管道设计常用管法兰标准有下列四类：1.国家标准1）《钢制管法兰》GB/T9112～9124国家标准是参照《钢法兰》ISO/DIS7005-Ⅰ编制而成。
其公称直径范围、法兰结构及密封面形式等与ISO标准基本相同。
标准的构成形式为一种法兰型式、一种密封面型式和一种连接型式构成一个标准。
标准中有两个公称压力系列：0.25，0.6，1.0，1.6，2.5，4.0，6.3，10.0，16.0Mpa；2.0，5.0，11.0，15.0，26.0，42.0Mpa。
公称直径范围因公称压力不同而异：PN=0.25Mpa,DN=3000mm；max=3000mm。
PN=42.0Mpa,DNmax法兰结构型式：有整体、螺纹、对焊、带颈平焊、带颈承插焊、板式、对焊环松套板式、对焊环松套带颈、平焊环松套板式、板式翻边松套、法兰盖等。
2）《大直径碳钢管法兰》GB/T13402-92基本上是等效采用《大直径碳钢管法兰》API605。
公称压力PN为2.0、5.0、6.3、15Mpa。
公称直径范围为DN650～1500mm。
法兰结构有对焊式和整体式两种，密封面为凸面。
2.中国石油化工集团公司标准《石油化工钢制管法兰》SH/T3406-96SH/T3406-1996是根据石油化工生产的特点，参照美国国家标准《钢制管法兰及法兰管件》ASME B16.5及美国石油协会标准《大直径碳钢法兰》API605编制而成。
标准属于美洲体系。
公称压力范围PN=1.0、2.0、5.0、6.8、10.0、15.0、25.0、42.0Mpa。
公称直径范围为DN15～1500mm。
DN≤600mm的法兰型式有对焊平焊承插焊松套螺纹等五种。
DN≥650mm的法兰仅有对焊法兰。
密封面型式，DN≤600mm时有凸台面、榫槽面、环槽面、凹凸面和全平面等五种。
压力管道用金属管件制造及产品性能要求
15.2 压力管道用金属管件制造及产品性能要求15.2.1 综述金属管件是压力管道的主要配件之一，应用在管道的转弯、分支、变径、对接及封口处。
其中，钢制对焊管件在我国已有多年的制造历史，自上世纪50年代吉化生产冲压弯头开始，70年代抚顺石油机械厂采用中频加热扩径推制弯头工艺批量生产弯头，到80年代初期吉林江机建东工业公司采用液压胀形工艺批量生产三通的约30年里，我国钢制对焊管件从单一品种起步，完成了多品种的发展；并在制造工艺上实现了从起步、发展到相对完善的过程。
自上世纪80年代中期以来，我国金属管件产量不但可以满足国内工程的需要，还大量出口，目前我国已成为金属管件制造的大国。
随着国内管件制造业的发展，管件制造工艺也在不断进步。
日前，我国金属管件制造商所采用的制造工艺基本上与国外同行一致，可以说是同步的，部分制造厂在某些方面的工艺水平已达到行业领先的程度。
但与国外同行相比，国内管件制造商存在的差距主要有两点，一是先进装备不如国外，而且现有装备的自动化程度较差,加之以零散订单为主的生产方式，生产率偏低；另一点是在工艺、质量及现场管理上的细节上还须完善，比如产品的外观质量等。
这也是我国管件制造商今后应努力提高的方向。
另外，我国的压力管道用钢材方面与国外工业先进国家尚有差距，一些特殊的材料国内尚无钢厂生产，这也导致了我国管件制造业对特殊材料的管件难以采购材料而无法加工的现象。
本节主要介绍相关产品标准中所列的钢制对焊管件(包括无缝管件和焊缝管件)、锻制管件(包括承插焊管件和螺纹管件等)的制造工艺（主要是成形工艺）、影响产品质量的因素、检验、质量控制要求、常用的产品标准规定、型式试验等。
不包括非标管件以及有色金属管件、铸造管件、卡套式管接头、扩孔式管接头等其它管件。
15.2.2 钢制管件的种类及规格(1) 钢制管件的种类① 无缝和焊缝的对焊管件产品标准中所列的钢制对焊管件的品种包括弯头、三通、四通、异径管（也称大小头）、管帽、弯管、翻边短节、支管座等。
压力管道设计常用ASME标准
一、压力管道设计常用ASME标准这里有两个标准，一个是组件尺寸型式标准（我国也有相应组件形式标准），另一个是材料标准（我国没有对材料形成专门的标准化）。
型式标准规定了组件的型式、系列、尺寸、公差、试验要求，以及该组件可采用的材料标准等。
材料标准规定了适用的对象、原材料（坯料）品种（采用锻轧Wrought或锻件Forged）、化学成分、机械性能、制造工艺（包括焊接）、热处理、无损检查、取样和性能检验、质量证书、标志等。
1. 典型的组件型式标准1）钢管ANSI/ASME B36.10M 无缝及焊接钢管ANSI/ASME B36.19M 不锈钢无缝及焊接钢管2）管件ANSI/ASME B16.9 工厂制造的钢对焊管件ANSI/ASME B16.1 承插焊和螺纹锻造管件ANSI/ASME B16.28 钢制对焊小半径弯头和回弯头3）阀门ANSI/ASME B16.34 法兰连接、螺纹连接和焊接连接的阀门API 599 法兰或对焊连接的钢制旋塞阀API 600 法兰或对焊连接的钢制闸阀API 602 紧凑型碳钢闸阀API 609 凸耳型对夹蝶阀4）法兰ANSI/ASME B16.5 管法兰和法兰管件ANSI/ASME B16.36 孔板法兰ANSI/ASME B16.42 球墨铸铁法兰和法兰管件ANSI/ASME B16.47 大直径钢法兰API 601 突面管法兰和法兰连接用金属垫片5）垫片ANSI/ASME B16.20 管法兰用缠绕式、包覆式垫片和环槽式用金属垫片ANSI/ASME B16.21 管法兰用非金属平垫片6）紧固件ANSI/ASME B18.2.1 方头和六角头螺栓和螺纹ANSI/ASME B18.2.2 方头和六角头螺母7）管件ASMEI B16.9 工厂制造的锻钢对焊管件ASME B16.11 承插焊和螺纹锻钢管件MSS-SP-43 锻制不锈钢对焊管件2. 材料标准ASTM/ASME材料标准主要集中收录在ASME II A篇铁基材料，B篇非铁基材料，C篇焊条、焊丝填充金属，D篇性能，以及一些增补内容。
压力管道设计常用标准
1Cr18Ni9
1Cr19Ni11Nb
HG20537.1-
1992
奥氏体不锈钢
焊接钢管选用
规定
压力管道设计常用的钢管标准
标准号
标准名称
尺寸系列/mm
材料
备注
GB/T12771-
2000
PN≤1.6MPa
流体输送用不锈
钢焊接钢管
D0=8～630
t=1. 5～16
0Cr18Ni9
00Cr19Ni9
压力管道设计常用的钢管标准
标准号
标准名称
尺寸系列/mm
材料
备注
GB/T3091-2001
PN≤1.6MPa
低压流体输送用
焊接钢管
1/8～6″,壁厚有
普通、加厚两种
D0=177.8～1626
t=4.0～25
Q215A、B
Q235A、B
Q295A、B
Q345A、B
热轧、冷拔
GB/T13793-92
PN≤1.6MPa
衬聚四氟乙烯
钢管和管件
DN25～DN400
碳钢、铸钢为基体
内衬聚四氟乙烯
设计压力≤1.6
MPa(表压)、流
体介质温度＞
-20℃～≤180℃
HG/T21501-93
衬胶钢管和管件
DN25～DN400
法兰连接
压力等级
MPa
外层材料：10、20、Q235A
内层材料：硬
橡胶、半硬橡胶
外层材料：10、20、Q235A
09MnV
-70～100
100
-70
相当ASTMA333-7,9
合金
钢管
GB5310
压力管道——管道、管件标准选用
（1,2,3系列）
（Ia，Ib，II系列）
GB/T17395-2008 HGT 20553-2011
无缝钢管尺寸、外形 化工配管用无缝及焊
、重量及允许偏差 接钢管尺寸选用系列
（1,2,3系列）
（Ia，Ib，II系列）
D＜219，标准表1 D≥219，执行 GB/T21835-2008 焊接钢管尺寸及单位 长度重量
高压锅炉过热蒸汽介质
GB/T17395-2008 HGT 20553-2011
无缝钢管尺寸、外形 化工配管用无缝及焊
、重量及允许偏差 接钢管尺寸选用系列
（1,2,3系列）
（Ia，Ib，II系列）
-40~400℃，10-32MPa
GB/T17395-2008 HGT 20553-2011
无缝钢管尺寸、外形 化工配管用无缝及焊
无缝钢管尺寸、外形 化工配管用无缝及焊
、重量及允许偏差 接钢管尺寸选用系列
（1,2,3系列）
（Ia，Ib，II系列）
GB/T17395-2008 HGT 20553-2011
无缝钢管尺寸、外形 化工配管用无缝及焊
、重量及允许偏差 接钢管尺寸选用系列
（1,2,3系列）
（Ia，Ib，II系列）
GB/T17395-2008 HGT 20553-2011
热轧、冷拔
12Cr3MoVSiTiB
15Ni1MnMoNbCu
10Cr9Mo1VNbN
10Cr9MoW2VNbBN
10Cr11MoW2VNbCu1BN
11Cr9Mo1W1VNbBN
Q345B
Q345C
Q345D
Q345E
12CrMo 15CrMo
热轧、冷拔
压力管道 弯头直管段最小长度
压力管道弯头直管段最小长度1. 引言1.1 引言压力管道是一种用于输送流体，承受内部压力的管道。
在工业生产中，压力管道被广泛应用于各种场合，如石油、化工、造纸、制药等领域。
在压力管道系统中，弯头和直管段是不可或缺的组成部分。
弯头是用来改变管道方向的管件，常见的有45度弯头、90度弯头等。
弯头能够减少管道系统中的流体阻力，使流体能够顺利流动。
而直管段则是连接弯头的直管部分，其作用是输送流体，保持管道的稳定性。
弯头和直管段在压力管道系统中起着重要作用，其长度的设计对于整个管道系统的运行效果至关重要。
特别是弯头直管段最小长度的设计，直接影响着管道系统的流体运行情况和安全性。
在设计压力管道系统时，需要严格按照规定的弯头直管段最小长度进行设计，以确保管道系统能够正常运行，减少故障发生的可能性。
接下来我们将介绍常见的弯头直管段最小长度计算方法，以及对于设计和运行的重要性进行深入探讨。
2. 正文2.1 压力管道的定义压力管道是一种用于输送液体或气体的管道系统，通常用于工业生产和民用供水等领域。
压力管道需要承受来自流体内部压力的力量，因此在设计和施工过程中需要考虑其结构的强度和稳定性。
压力管道通常由多种材料制成，如钢铁、塑料、玻璃钢等，选用不同材料取决于管道所需的压力等级和使用环境。
在压力管道系统中，弯头起着改变管道流向和减少流体阻力的作用。
弯头的角度和弯头直管段的长度会影响管道系统的流体运动及压力损失。
直管段的作用主要是为了保证流体能够稳定地通过管道，减少管道系统的波动和压力损失。
常见的弯头直管段最小长度计算方法包括经验公式计算、CFD模拟分析和实际试验等。
根据管道系统的具体情况和要求，可以选择合适的方法来确定弯头直管段的最小长度，从而保证管道系统的正常运行和安全性。
2.2 压力管道弯头的作用压力管道弯头是管道工程中常用的一种构件，其作用主要是改变管道的流向和减少管道系统中的压力损失。
压力管道弯头的作用可以分为以下几点：1. 改变流向：在管道系统中，由于地形、设备布局等原因，需要改变管道流向时，就需要使用弯头来实现。
压力管道设计与审批人员考试题电子版选择题---1
考试题电子版（选择题）一选择题1.根据《压力管道安全技术监察规程-工业管道》TSGDO001，公称直径DN100的氢气管道，设计压力为3.2MPa，属于()级压力管道。
(0.75分)[法规、规范题]A.GB1B.GC1C.GC2D.GCD2.根据国家现行标准TSG DOO01《压力管道安全技术监察规程-工业管道》的要求，管道组成件的材料选用过程中，金属材料的延伸率一般来说应不低于()。
(0.75分)[法规、规范题]A.13%B.14%C.15%D.16%3.按《压力管道监督检验规则》TSGD7006规定，对需要进行逐台或逐批监检的压力管道元件(产品)，在出厂时，需要向用户()。
(0.75分)[法规、规范题]A.提供产品质量合格证明即可，B.除提供产品质量合格证明外，还应提供监检证书。
4.根据《特种设备目录》，压力管道按其类别划分为:()。
(0.75分)[法规、规范题]A.长输管道、公用管道和工业管道B.长输管道、公用管道和动力管道c.长输管道、工业管道和动力管道D.工业管道、公用管道和动力管道5.现行国家标准《工业企业噪声控制设计规范》GB/T50087规定，集中控制室内背景噪声级噪声限值为()。
(0.75分)[通用知识题]A.55dB(A);B.60dB(A);C.70 dB(A)，D.85dB(A)6.按照现行国家标准《设备及管道绝热技术通则》(GB/T4272)的规定，在物理、化学性能满足工艺要求的前提下，应优先选用经济的保冷材料或制品，材料或制品宜为()，耐低温性能好，并具有阻燃性，氧指数应不小于30。
(0.75分)[通用知识题]（7.3.2.1）A.闭孔型B.导热系数低c.密度小D.吸水及吸湿率低7.材料的强度理论包括()。
(0.75分)[通用知识题]（教材8.1.18）A.第一强度理论B.第二强度理论c.第三强度理论D.第四强度理论8.按照现行国家标准《设备及管道绝热设计导则》(GB/T 8175)的规定，绝热结构的防潮层室外施工应避免在()中进行。
