光敏晶体管通常指光电二极管和光电三极管，通常又称光敏二极管和三敏三极管。
光电二极管的特点
光电二极管的特点光电二极管是一种能将光能转化为电能的半导体器件。
它具有以下特点：1. 光电转换效率高：光电二极管能够将光能有效转换为电能。
当光照射到光电二极管的PN结时，光子的能量会被转移到导带内的电子上，使其跃迁到导带上形成电流。
光电转换效率高意味着光电二极管能够更有效地将光能转化为电能，提高能源利用效率。
2. 灵敏度高：光电二极管对光的响应速度快，能够实时感受光的变化。
当光照强度改变时，光电二极管能够迅速产生对应的电流变化。
这种高灵敏度使得光电二极管在光控制、光测量等领域有广泛的应用。
3. 响应频率宽：光电二极管对光信号的响应频率范围广，可以接收从红外到紫外的各种波长的光信号。
不同材料制成的光电二极管对不同波长的光信号有不同的响应范围，可根据需求选择合适的光电二极管。
4. 反向漏电流小：光电二极管在反向电压下的漏电流很小，这是因为在正向偏置时，PN结的电子和空穴会被推向相反的方向，从而减小了反向电流。
这种特性使得光电二极管在需要保持较低电流的应用中非常有效，例如在光传感器中。
5. 工作电压低：光电二极管在正向偏置时的工作电压一般较低，通常在几伏至十几伏之间。
这使得光电二极管可以通过低电压驱动，降低了能耗，提高了电路的稳定性。
6. 结构简单、体积小：光电二极管的结构相对简单，通常由一个PN结构组成。
这使得光电二极管的制造成本较低，便于大规模生产。
此外，光电二极管的体积小，重量轻，便于集成和嵌入到各种设备中。
光电二极管作为光电转换器件，具有高转换效率、高灵敏度和快速响应等特点，被广泛应用于各个领域。
在通信领域，光电二极管用于接收和发送光信号，实现光纤通信。
在光测量领域，光电二极管用于测量光强、光谱分析和光学检测等。
在光控制领域，光电二极管可以用于光敏开关、光敏电路等。
此外，光电二极管还广泛应用于光电传感器、光电显示器、太阳能电池等领域。
光电二极管具有高效、快速、灵敏、稳定等特点，是一种重要的光电转换器件。
光电二极管 三极管基本特性和主要参数

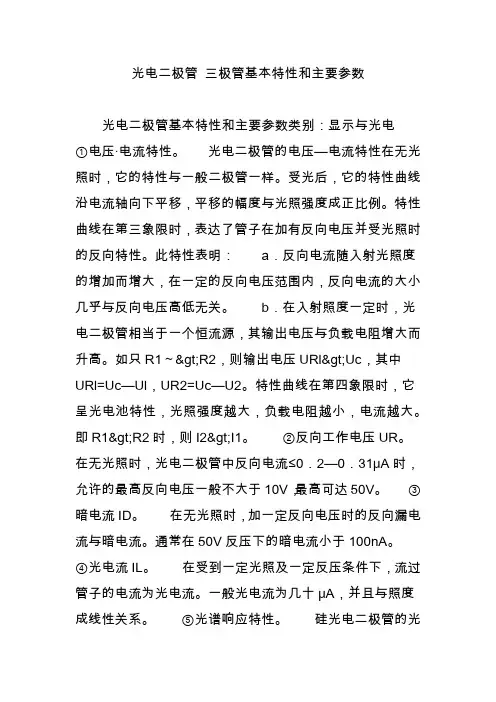

光电二极管三极管基本特性和主要参数光电二极管基本特性和主要参数类别：显示与光电①电压·电流特性。
光电二极管的电压—电流特性在无光照时，它的特性与一般二极管一样。
受光后，它的特性曲线沿电流轴向下平移，平移的幅度与光照强度成正比例。
特性曲线在第三象限时，表达了管子在加有反向电压并受光照时的反向特性。
此特性表明：a．反向电流随入射光照度的增加而增大，在一定的反向电压范围内，反向电流的大小几乎与反向电压高低无关。
b．在入射照度一定时，光电二极管相当于一个恒流源，其输出电压与负载电阻增大而升高。
如只R1～>R2，则输出电压URl>Uc，其中URl=Uc—Ul，UR2=Uc—U2。
特性曲线在第四象限时，它呈光电池特性，光照强度越大，负载电阻越小，电流越大。
即R1>R2时，则I2>I1。
②反向工作电压UR。
在无光照时，光电二极管中反向电流≤0．2—0．31μA时，允许的最高反向电压一般不大于10V，最高可达50V。
③暗电流ID。
在无光照时，加一定反向电压时的反向漏电流与暗电流。
通常在50V反压下的暗电流小于100nA。
④光电流IL。
在受到一定光照及一定反压条件下，流过管子的电流为光电流。
一般光电流为几十μA，并且与照度成线性关系。
⑤光谱响应特性。
硅光电二极管的光谱范围为400～1100nm，其峰值波长为880～900nm，这与GaAs红外发光二极管的波长相匹配，可获得较高的传输效率。
光电三极管的特性类别：显示与光电光电三极管也是靠光的照射量来控制电流的器件。
它可等效看作一个光电二极管与一只晶体三极管的结合，所以它具有放大作用。
其最常用的材料是硅，一般仅引出集电极和发射极，其外形与发光二极管一样(也有引出基极的光电三极管，它常作温度补偿用)。
它的光谱范围与光电二极管相同。
(1)输出特性其输出特性与一般晶体三极管特性相同，差别仅在于参变量不同：三极管的参变量为基极电流，而光电三极管的参变量是入射的光照度。
光电二极管的物理特性和应用研究
光电二极管的物理特性和应用研究光电二极管是一个重要的光电转换器件，可以将光信号转化为电信号或电信号转化为光信号。
光电二极管中的电子通过光激发来转换为电荷，形成电流输出。
光电二极管具有高响应速度、高灵敏度、小体积和低功耗等特点，是现代通信和光电领域中不可或缺的元器件之一。
光电二极管有两种类型：正向偏置和反向偏置。
正向偏置光电二极管可以输出直流电流信号，而反向偏置光电二极管则可以输出脉冲电信号。
正向偏置光电二极管是信号检测和面板照明的常见元件，而反向偏置光电二极管则主要应用于高速通信、雷达和光电计算机等领域。
在实际应用过程中，光电二极管的物理特性对其性能和应用有着很大的影响。
首先，光电二极管的响应速度是其最重要的特性之一。
它取决于光电二极管的结构和材料特性，以及光辐照的强度、波长和时间特性等。
响应速度越快，光电转换的效率越高，适用范围也就越广。
其次，光电二极管的灵敏度是另一个十分重要的特性。
它指的是单位光功率引起的单位电流输出。
灵敏度越高，表示光电转换的效率越高，对于光照弱的场合有着更好的应用价值。
因此，研究光电二极管的灵敏度特性对其性能优化和推广应用具有很大的意义。
除了物理特性之外，光电二极管的应用领域也非常广泛。
一般来说，光电二极管被广泛应用于通信、光信号检测、面板照明、安全监控和能源异构系统等领域。
例如，在通信应用中，光电二极管可以使用在调制解调器、激光器和接收器中。
此外，在单光子计数和霍尔效应测量中，也需要使用光电二极管。
在面板照明领域，光电二极管可以应用于暗场实验与调试、背光源、环境照明和光学检测中。
其中，背光源技术已经成为了当前液晶显示技术的主流之一。
光电二极管可以把电能转换为光能，为LCD平板显示设备提供高效节能的背光源。
在安全监控领域，光电二极管可以应用于白天和夜间视频监控，以及基于红外光的夜视和人脸识别。
由于光电二极管对红外辐射很敏感，因此常用于夜视和红外探测。
总体来说，光电二极管是一种功能强大的光电转换器件。
光电二极管的物理特性与工艺研究
光电二极管的物理特性与工艺研究光电二极管，简称LED，是一种半导体器件，具有化学稳定性好、能耗低、寿命长等特点。
其原理是电子在半导体晶体中跃迁时，释放出能量形成光线，将电能转化为光能。
在现代科技应用中，LED被广泛应用于照明、显示、通信等领域。
一、光电二极管的物理特性1. 发光原理：光电二极管是基于半导体PN结的原理工作的。
PN结是一种半导体结构，由正负两种半导体材料组成，能够使电子与空穴在结区域内重复复合并释放光子而发出光线。
2. 发光机制： LED在通电时，由于P区和N区的掺杂不同，造成了能带的差异。
电子从N区经过PN结跨越到P区，此时电子与空穴发生复合，能量释放出来，产生光辐射。
3. 光谱特性：LED灯泡的颜色主要由发光二极管的材质决定。
不同的材质发出的光线颜色也不同。
例如，蓝色光由蓝色LED发射，绿色光由绿色LED发射，红色光由红色LED发射。
4. 驱动电流：光电二极管的驱动电流大小与稳定性对LED的发光效果有着重要影响。
太小的电流无法使LED发光，而过大的电流则会让LED热失效。
二、光电二极管的工艺研究1. 衬底的选择：光电二极管制作一般采用单晶硅、蓝宝石与碳化硅等不同的衬底。
衬底的物理特性对于光电二极管的性能具有直接影响。
如：蓝宝石衬底的热处理会使 LED 的发光效果更好，而单晶硅更适合进行晶体生长。
2. 阴极材料的选择：光电二极管的阴极部分需要使用照亮发光二极管的外部结构，常采用银等可反射材料，增强光透过率，从而提高了LED的亮度与效率。
3. 制备光电二极管的工艺：光电二极管制备的化学反应涉及多个步骤。
例如，通过金属有机分子热分解法来制备氧化铝膜；利用化学气相沉积法制备氮化硼晶体等。
4. 熔融等离子体技术：熔融等离子体技术是光电二极管的新制备工艺，可以减少耗能与材料浪费，提高了 LED 的制作效率与产量。
三、市场前景及发展趋势目前，LED制作技术与市场应用已经非常成熟，市场规模逐年扩大。
光电二极管的特性及应用

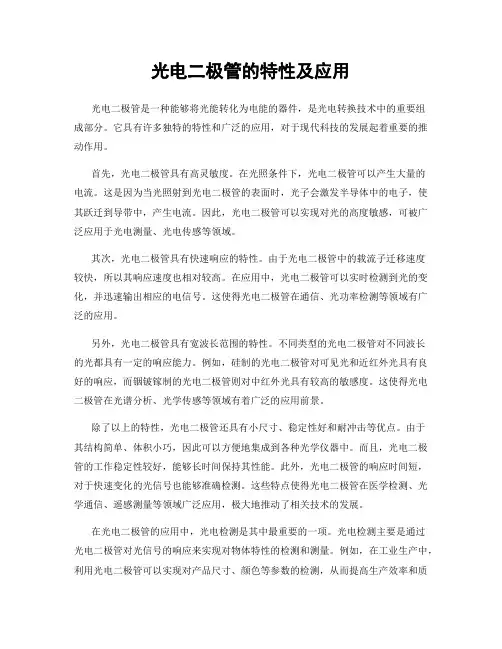

光电二极管的特性及应用光电二极管是一种能够将光能转化为电能的器件，是光电转换技术中的重要组成部分。

它具有许多独特的特性和广泛的应用，对于现代科技的发展起着重要的推动作用。
首先，光电二极管具有高灵敏度。
在光照条件下，光电二极管可以产生大量的电流。
这是因为当光照射到光电二极管的表面时，光子会激发半导体中的电子，使其跃迁到导带中，产生电流。
因此，光电二极管可以实现对光的高度敏感，可被广泛应用于光电测量、光电传感等领域。
其次，光电二极管具有快速响应的特性。
由于光电二极管中的载流子迁移速度较快，所以其响应速度也相对较高。
在应用中，光电二极管可以实时检测到光的变化，并迅速输出相应的电信号。
这使得光电二极管在通信、光功率检测等领域有广泛的应用。
另外，光电二极管具有宽波长范围的特性。
不同类型的光电二极管对不同波长的光都具有一定的响应能力。
例如，硅制的光电二极管对可见光和近红外光具有良好的响应，而铟铍镓制的光电二极管则对中红外光具有较高的敏感度。
这使得光电二极管在光谱分析、光学传感等领域有着广泛的应用前景。
除了以上的特性，光电二极管还具有小尺寸、稳定性好和耐冲击等优点。
由于其结构简单、体积小巧，因此可以方便地集成到各种光学仪器中。
而且，光电二极管的工作稳定性较好，能够长时间保持其性能。
此外，光电二极管的响应时间短，对于快速变化的光信号也能够准确检测。
这些特点使得光电二极管在医学检测、光学通信、遥感测量等领域广泛应用，极大地推动了相关技术的发展。
在光电二极管的应用中，光电检测是其中最重要的一项。
光电检测主要是通过光电二极管对光信号的响应来实现对物体特性的检测和测量。
例如，在工业生产中，利用光电二极管可以实现对产品尺寸、颜色等参数的检测，从而提高生产效率和质量。
在安防监控领域，光电二极管可用于人体和物体的检测，实现智能监控和报警系统。
此外，光电二极管还可以应用于光学相机、光电耦合器件、光通信设备等众多领域。
光电二极管的特性及应用无疑为现代科技的发展提供了强大的支持。
