手持机使用说明书
手持机操作说明书
手持机操作说明书一、手持机总览二、显示屏说明三、按键说明1、开关键：短按开机，长按3S关机2、菜单键：进入菜单操作模式，有四个菜单选项.3、组合键：在菜单操作模式下，起“+”键作用；不在菜单操作模式时，进入刷临时卡入场工作模式。
4、组合键：在菜单操作模式下，起“+”键作用；不在菜单操作模式时，进入刷临时卡出场工作模式。
5、快捷键：快速查询手持机机号和扇区号。
6、、、、数字键：输入0~9的数字键。
四、操作示例注意：本管理器必须进入值班操作状态才可以对进出场车辆卡片，进行正常操作。
1、值班员无卡上下班1.1、在第一次使用手持机的时候，需要登录操作员。
无卡上下班，通过菜单按键进入菜单选项，输入值班员编号（这里的编号不是指操作员的人员编号，而是1至15数字，总共15个编号），然后输入该操作员的密码（操作员密码默认为888888），按“确定”键登录。
注意：手持机上电默认显示出厂时添加的收费员。
2、刷卡记录查询和值班记录查询2.1、查询刷卡记录，通过菜单按键进入菜单选项，如图所示：然后按确定键进入查询界面，如下图所示：2.2、查询值班记录，通过菜单按键进入菜单选项，如图所示：然后按确定键进入查询界面，如下图所示：3、临时卡进出场刷卡操作3.1、临时卡入场需要通过入场按钮进入读卡界面，如下图所示：如果需要预置车牌可按键盘上的‘*’键，如下图所示：注意：需要设置车牌的首字和首字母，必须进入系统设置的车牌预置功能选项。
如果需要把预置卡片类型可以按‘#’键会出现如下界面：在选项了卡类后按确定键会返回到入场刷卡界面，在车辆入场时卡片类型就会被改成预置的卡类，但是此卡类只能更改一次卡类，如果下次还要更改卡类，需要重新预置卡类。
设置好车牌后按确定键返回到进场刷卡界面，刷临时卡进场如下图所示：如果需要把首字更换可以按‘*’键会出现如下界面：注意：如果需要翻页可以按9键进行翻页设置好首字和车牌后按确定键返回到进场刷卡界面，刷临时卡进场如下图所示：3.2、临时卡出场需要通过出场按钮进入读卡界面，如下图所示：然后在卡片感应区读取出场的临时卡就会显示出场收费界面，如下图所示：4、系统参数配置4.1、进入系统参数配置需要通过菜单选项的‘系统参数配置’选项，如图所示：进入系统配置需要输入密码才能进入参数配置，密码默认为： 888888，如果需要修改密码可进入系统配置的密码修改选项进行修改，密码输入界面如下图所示：系统设置的选项有：1：机号设置机号设置的有效设置范围为：1~1272：系统设置a．预警天数设置：可设置卡片过期的提示天数b．读卡模式：选择读卡的出入模式3：IC月卡设置a.进出模式：可选择一进一出和多进多出b.下载有效：设置下载是否有效c.过期收费：IC卡过期是否收费4：其它标识设置a.记录满设置：刷卡记录满后可设置禁止使用和继续使用5：查询IC卡扇区查询扇区号，默认为9扇区6：修改系统密码可以修改系统参数配置的密码7：修改系统时间可以脱机设置手持机的时间8：背光时间可设置在无操作情况下显示屏显亮时间9：读卡时间可设置读卡操作时间10：关机时间可设置自动关机时间，以节约电池电量，设置90秒以上为不省电模式 11：欢迎词选择此设置可选择播报“欢迎光临”或“你好”。
手持机使用说明书
综合操作手册感谢您使用本公司产品，为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。
系统组成 (5)手持机主要功能 (5)手持机技术指标 (6)使用注意事项 (7)确认包装物 (8)手持机使用方法 (9)(一)开机 (9)(一)关机 (9)(二)车辆进入发卡 (9)(三)车辆离开结算 (11)(四)菜单功能操作及说明 (12)5.1. 刷卡上班 (12)5.2. 下班取款 (12)5.3．查询记录 (13)5.3.1 查询进入车辆 (13)5.3.2 查询离开车辆 (13)5.3.3 查询收费金额 (13)5.3.4 最近一笔收费 (14)5.3.5 查询刷卡总数 (14)5.4 系统设置 (14)5.4.1 按键音设置 (14)5.4.2 背光亮度设置 (14)5.4.3 背光时间设置 (14)5.4.4 对比度调节 (15)5.5 刷系统管理卡 (15)5.6 输入系统密令 (15)综合操作手册5.7 校正系统时间 (15)5.8 注册IC卡 (15)5.8.1 注册临时卡 (15)5.8.2 注册内部卡 (16)5.8.3 注册包月卡 (16)5.8.4 注册储值卡 (17)5.8.5 注册按次卡 (17)5.8.6 注册财务卡 (18)5.8.7 注册管理卡 (18)5.9 IC卡管理 (18)5.9.1 IC卡挂失 (18)5.9.2 IC卡恢复 (19)5.9.3 IC卡全部恢复 (19)5.10 内部卡有效时间 (19)5.11 清财务卡金额 (19)5.12 清除进出车记录 (19)5.13 系统初始化 (19)5.14 取系统存储卡 (19)5.15 修改系统密令 (19)5.16 验卡功能 (20)(五)换岗说明 (20)(六)SD卡内文件说明 (20)(七) 进出车记录Excel操作 (26)(八) 常见收费规则举例 (27)(九) BUG以及固件更新 (30)(十) 常见问题及解决办法 (30)综合操作手册系统组成1、手持式车辆管理机2、感应IC卡a)管理卡：执行手持机管理功能b)财务卡：员工卡、上下班、收费金额管理c)临时卡：一车一卡，进口发卡，出口收卡收费d)内部卡：任意出入，可设置所有内部卡有效时间e)储值卡：卡内可预充入金额f)包月卡：按月进行收费g)按次卡：按进出车的次数进行收费；3、道闸机（手动或者电动）4、可选附属设备a)道闸无线控制器b)车辆检测器c)无线室外语音LED显示机d)无线微型打印机手持机主要功能1．进入车辆发卡，向卡内写入车牌号及时间；2．车辆离开收卡，读取卡内数据，自动计算停车时间及收费金额；3．手持机能识别和处理下列各类感应卡；大车卡、中车卡、小车卡、超大车卡、特种车卡、会员车卡、临时卡、内部卡、包月卡、储值卡、按次卡、财务卡、管理卡；4．设置五种以上收费标准；大车标准、中车标准、小车标准、超大车标准、特种车标准；5．多种现金回收管理模式；财务卡方式，现场收缴方式，现场打印方式；6．手持机数据上传方式：SD卡存储，能够用读卡器直接读写（必须通过密码或管理卡方可操作）；7．查询收费情况：收费笔数，收费总金额，收费时间；8．查询刷卡情况：可查询刷卡总数，进车卡总数，出车卡总数；综合操作手册9．查询车辆情况：依据车牌号查询出车辆进出时间及金额，逐一翻阅查车辆进出时间及金额；10．查询财务卡内金额；11．信息资料清除（必须通过密码或管理卡方可操作）；12．金额数据清除（必须通过密码或管理卡方可操作）；13．笔数数据清除，财务卡内金额数据清除（必须通过密码或管理卡方可操作）；14．校正系统时钟（必须通过密码或管理卡方可操作）；15．省车牌号汉字（必须通过密码或管理卡方可操作）；16．手持机省电设置；17．手持机只用于登记进入车辆，（即只能刷进车卡）18．手持机只用于离开车辆收费，（即只能刷出车卡）19．手持机编号20．手持机是否启动无线遥控功能21．手持机是否启动语音功能22．设置手持机是否启动打印功能23．简单快捷的设置各种车辆收费标准；24．设置手持机背光自动关闭时间；设置背光灯亮度；调节对比度；25．感应卡挂失；将丢失的卡作废，使手持机不能对该卡进行操作；26．感应卡恢复；将重新找回的丢失卡内数据清空并将其变成进车卡；27．感应卡全部恢复：一次性将挂失区内所有的被删除的感应卡全部恢复；28．手持机能注册临时卡，内部卡，储值卡，按次卡，包月卡，财务卡，管理卡29．打印某一辆车进车时间登记清单（遥控微型打印机）30．打印某一辆车收费清单（遥控微型打印机）31．打印某一收费员工收费总清单（遥控微型打印机）32．生成办公软件EXCEL格式报表33. 值班员上下班刷卡缴费手持机技术指标微处理器：32位单片机；ARM 32bitRISC,72MHZ内存：最高2GB，标配：256M。
5000手持机操作说明书
手柄操作说明书一、任意状态下点击“F4”表示退出程序“T”会出现“Are you sure you want to leave?”你确信你要退出吗？如果要退出：选择“Y”或者“YES”会出现“Do you want to keep the receiver ON?”你想保持接收机在开机状态吗？选择“Y”或“N”。
不退出：选择“N”或者“NO、DEL”二、任意状态点击“F1”是进入帮助三、当最上一栏有1/3或1/2时，可以用”PgDn”、“PgUp”进行翻页四、当菜单中有“右箭头”时，可以用“右箭头”查看。
五、图标1 operation内容说明：1、stake out 放样2、logging采集点3、reference point输入参考点4、trajecto轨迹测量5、logging with offset坐标几何计算6、profile断面测量stake out如果没有设计点会显示：There is no point in the file.文件中没有设计点供放样？“F1”的帮助里：yes Guidance 导航O stake out with offset坐标几何计算放样S search 搜索、查找V view 查看点的坐标C creat a point 新创造一个点L creat a line 新创造一条线D distance 计算距离N next point 下一个点P configure next point定义下一个点G Geocode display显示地理码（代码）M view 2D查看平面视图Esc abadon 放弃F4 quit 退出Logging在Name中请输入采集点的名字Geocode(1)、(2)等等是输入地理码（代码）的位置Average 采集点的平均定位时间（一般1秒就可以了）Antenna 天线高Comment 备注栏“F1”帮助里F3 logging 采集记录# uncertainty display 显示精度限制阀值Esc Abandon 放弃F4 quit退出Refrence pointF1帮助中yes Guidance 导航O stake out with offset坐标几何计算放样S search 搜索、查找V view 查看点的坐标C creat a point 新创造一个点L creat a line 新创造一条线D distance 计算距离N next point 下一个点P configure next point定义下一个点G Geocode display显示地理码（代码）M view 2D查看平面视图Esc abadon 放弃F4 quit 退出Trajecto Time 按时间采集轨迹Distance 按距离采集轨迹如选择Time在Name中请输入采集点的名字Geocode(1)、(2)等等是输入地理码（代码）的位置Time 时间Antenna 天线高Comment 备注栏F 1帮助里：F3 start 开始轨迹测量# uncertainty display 显示精度限制阀值Esc Abandon 放弃F4 quit退出如选择Distance在Name中请输入采集点的名字Geocode(1)、(2)等等是输入地理码（代码）的位置Distance 距离Antenna 天线高Comment 备注栏F 1帮助里：F3 start 开始轨迹测量# uncertainty display 显示精度限制阀值Esc Abandon 放弃F4 quit退出Logging with offsetLinear 直线延长法Lateral 前方交会法Intersection 两直线相交法F1帮助里Yes Accept 接受V view 查看Del Delete 删除Clr Delete All 删除所有Esc Abandon 放弃F4 quit退出Profile 断面测量Yes Guidance 导航I Insert a point 插入一点F Insert points 插入多个点Del Delete a point 删除点Clr Delete all point删除所有点S search 搜索查找V view 查看点坐标N next point下一个点P configure next point定义下一个点G Geocode display 显示地理码M View 2D查看平面视图Esc Abandon放弃F4 quit退出图标 2 UHF receiver1、configure2、positionconfigurel里：Number 1 站号（要求参考站和流动站一致）Frequency 414.55MHz 频率（要求参考站和流动站一致）Baud rate 4800波特率Station battery 12.0V 参考站电压Level 30dB电台信号强度（0----74）Age 1S 电台数据更新率（0、1、2基本正常，逐渐增大说明电台信号丢失）Position里：Number 1 站号Easting: 500000m 东坐标Northing: 3456000m 北坐标Altitude: 3m 大地高Distance: 1798m 距离参考站距离图标 3 Files1、choose a job 选择工作项目（包含坐标转换参数及参考点refrence point和设计点target及结果点result坐标）2、choose a file 选择一个工作文件3、result point结果点4、memory查看内存5、raw data原始数据采集6、notes记事本choose a job中的帮助yes select 选择箭头所指的工作项目V view 查看C creat a job创造一个新的工作项目Esc Abandon放弃F4 quit 退出choose a file中的帮助yes select 选择箭头所指的工作文件V view 查看C creat a new file创造一个新的工作文件Esc Abandon放弃F4 quit 退出Result point 查看采集的结果点和轨迹帮助类似reference point 和target point的帮助memory 查看容量PCMICIA PC卡的容量情况Total memory 8Mb 共计Free memory 99% 7785Kb 剩余容量PALM TOP 手柄的容量情况Total memory 1912Kb 共计Free memory 44% 848Kb 剩余容量F1 帮助F List of files 文件列表Esc Abandon 放弃F 4 quit 退出RAW data 静态原始记录Status stopped 状态：停止stopped、记录recording File 11210846 文件名Period 10S 采样间隔10 S一次Antenna 3m 天线高帮助里：R Start recording 开始记录S stop recording 停止记录Esc Abandon 放弃F4 quit 退出Notes 记事本帮助里：yes Edit a note 编辑记事本C Create a note新建记事本Del Delete a note删除记事本Clr Delete all notes删除所有记事本T Transfer notes传送记事本Esc Abandon放弃F4 quit 退出图标4 SV1、oprating mode 工作模式2、position 流动站位置3、satellites 卫星状况4、sv deselection 删除卫星oprating mode 工作模式：operating mode OTF /STATIC/ZFIXED/POINT/EDGPS/GPS OTF:（on the fly）在移动中初始化（解算整周模糊度）STATIC：静态初始化（保持GPS天线不动）ZFIXED：固定Z的初始化POINT：按给定的已知点初始化EDGPS：增强型DGPSGPS：单点定位Initialization time 03:04 初始化时间Number of solution 3 解算出模糊度的个数Age of the last 00:30最后一个解出来后距现在的时间PDOP 1.8 空间精度因子Easting 500000m东坐标Northing 3456000m北坐标Altitude 4m大地高Antenna 3 m天线高帮助中F Get a point from file 从文件中得到点C Get current point 取当前点Yes Accept 重新初始化Esc Abandon 放弃F4 quit退出PositionNumber of sv’s 8 卫星数Mode LRK 状态Geodesy shcj/shcj 地理坐标系统Easting 500000m 东坐标Northing 3456000m 北坐标Altitude 3m 大地高Antenna 3m 天线高Uncertainty 容许范围Horizontal 平面精度V ertical 高程精度Max Horizontal 最大容许平面精度Max Vertical 最大容许高程精度Satellites卫星状况Sv El Azi1 34 3553 66 454 33 156卫星号高度角方位角信噪比SV Deselection 删除卫星帮助：Del select/unselect Sv 选择或不选择卫星Yes Accept selection 接受选择Esc Abandon 放弃F4 quit退出图标5 Geodesy 坐标系统1、Datum 7参数2、Projection 投影参数3、Change to WGS84 切换到WGS84大地坐标4、Local grid平面转换参数5、Height correction高程改正Datum:Name : shcj 7参数文件名A 6378245.000M 椭球长半轴1/F 298.3000000000 扁率的倒数S 0.99999814 比例因子Dx -170.076 X方向平移Dy -154.924 Y方向平移Dz -97.308 Z方向平移A x 1.666408”饶X轴旋转角度Ay 0.072624 饶Y轴旋转角度Az -8.648183 饶Z轴旋转角度ProjectionUtm shcj 投影名字Lori 0’00’00.0000’N 中央纬度Gori 121’28’01.7702’E 中央经度Eori 0.000m 东方向加常数Nori -3457140.000m 北方向加常数Ko 1.00000000000 投影比例Change to WGS84会出现：”The current geodesy will be lostThe current job will be lostAre you sure?”当前的坐标参数和工作文件会失去，切换到WGS84大地经纬度，你确定吗？Local grid平面转换参数Datum shcj 7参数名Projection shcj 投影名Grid YES 使用平面转换NO 不使用Height correction高程改Ellipsoid shcj 椭球名STANAG NOGeoid no 不使用高程模型YES 使用高程改正模型Correction yes 使用高程改正Antenna 3m 天线高图标6 tools 工具1、Area 面积计算2、Time 时间3、Geocode 地理码4、Configuration参数5、Unit单位6、Release版本Area里：F1帮助：Yes Compute计算I Insert a point插入点F Insert points插入多个点Del Delete a point删除点Clr Delete all points删除所有点S Search搜索V View查看N Next point下一个点P Configure next point配置下一个点G Geocode display显示地理码M View 2D查看平面视图Esc Abandon放弃F4 Quit退出Time里：Offset时区中国是东八区+08：00Local time当地时间Date日期UTC time格林尼治时间F1 帮助里：O Set offset设置时区T Set time设置时间D Set date设置日期Esc Abandon放弃F4 Quit退出Geocode里：F1帮助中：A Add a new geocode增加新的地理码M Modify a geocode编辑地理码Del Delete a geocote删除地理码Esc Abandon放弃F4 Quit退出Configuration里：UncertaintiesHorizontal 0.25m 平面经度范围Vertical 0.35m 高程精度范围Display Horizontal:显示精度平面Acceptance circle 0.50m 接受圈Battery alarm 11.5V电池警告电压Unit里：Length Meters: 长度单位米Angle Degrees: 角度单位度Release里：25/10/99 TOV20204TD00 RUHFV10300 RUHF表示接收电台模块10300是版本号EUHF表示参考站的电台发射模块CM08 CMPYV0020513 CM表示GPS接收模块，后边是版本号CM08 CMBLV0010109UC01 UCBNV30304 UC表示主板模块，后边是版本号UC01 UCBLV100000UC01 UCBSV200000。

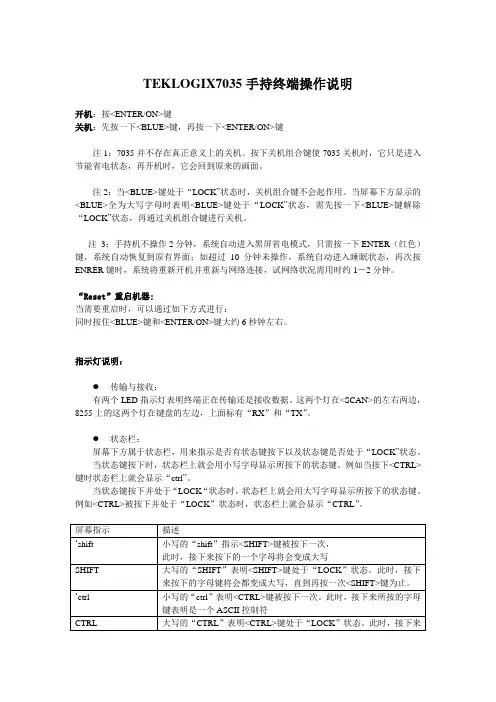

7035手持操作说明书
TEKLOGIX7035手持终端操作说明开机：按<ENTER/ON>键关机：先按一下<BLUE>键，再按一下<ENTER/ON>键注1：7035并不存在真正意义上的关机。
按下关机组合键使7035关机时，它只是进入节能省电状态，再开机时，它会回到原来的画面。
注2：当<BLUE>键处于“LOCK”状态时，关机组合键不会起作用。
当屏幕下方显示的<BLUE>全为大写字母时表明<BLUE>键处于“LOCK”状态，需先按一下<BLUE>键解除“LOCK”状态，再通过关机组合键进行关机。
注3：手持机不操作2分钟，系统自动进入黑屏省电模式，只需按一下ENTER（红色）键，系统自动恢复到原有界面；如超过10分钟未操作，系统自动进入睡眠状态，再次按ENRER键时，系统将重新开机并重新与网络连接，试网络状况需用时约1－2分钟。
“Reset”重启机器:当需要重启时，可以通过如下方式进行：同时按住<BLUE>键和<ENTER/ON>键大约6秒钟左右。
指示灯说明：●传输与接收：有两个LED指示灯表明终端正在传输还是接收数据。
这两个灯在<SCAN>的左右两边，8255上的这两个灯在键盘的左边，上面标有“RX”和“TX”。
●状态栏：屏幕下方属于状态栏，用来指示是否有状态键按下以及状态键是否处于“LOCK”状态。
当状态键按下时，状态栏上就会用小写字母显示所按下的状态键。
例如当按下<CTRL>键时状态栏上就会显示“ctrl”。
当状态键按下并处于“LOCK“状态时，状态栏上就会用大写字母显示所按下的状态键。
例如<CTRL>被按下并处于“LOCK”状态时，状态栏上就会显示“CTRL”。
★按ESC键，可以取消状态栏Ctrl, Shift, Alt 的锁定状态；一些基本配置说明：调节扬声器声音的大小：通过<BLUE>键和<F3>以及<F4>来调节加大音量：按一下<BLUE>键再按一下<F3>，重复此步骤直到调节到合适的音量；减小音量：按一下<BLUE>键再按一下<F4>,重复此步骤直到调节到合适的音量注：可以通过按两下<BLUE>键使之处于“LOCK”状态，然后直接按<F3>或者<F4>来增大和减小音量。
H511型手持机客户使用说明书
H511型手持机客户使用说明书一、产品配置：H511型手持式消费机是一款可移动的IC卡消费终端，可实现手持移动收费，主要应用于食堂售饭系统、美食城消费系统等IC卡收费系统中，可与售饭、水控、考勤、门禁、洗衣、饮水等实现一卡通。
H511型手持式消费系统由H511型手持式消费机、USB数据线、DC5V/1A适配电源、IC 读卡器、兴邦一卡通综合管理系统、IC卡片若干组成。
手持式IC卡消费机二、技术参数1．电源适配器：DC5V/1A；2．通讯方式：USB通信；3．工作环境：温度：0℃～70℃；湿度：10%～90%；4．读卡类型：IC系列为MIFARE ONE卡；5．读卡频率：IC系列为13.56MHZ;6．存储容量： 29999条消费明细记录；7．挂式卡存储数量：3万条；三、功能特点：1. 具有0到9共十个账户，0账户为超级管理员账户，具有手持机设置的所有功能，并能够对其它账户进行开启和关闭（重新开启一个帐户可以使该帐户的密码恢复默认设置）。
其它9个账户只具有修改该账户登陆密码，刷卡消费、上传消费明细、汇总该账户消费总额等部分只读功能.2. 通讯时，用0账户登陆可以使用软件中与手持机相关的所有通信命令以及上传消费明细；用其它账户登陆时只有上传消费明细的功能，使用软件中与手持机相关的通信命令时，手持机不应答；3. 操作员登陆后，按【确定】键可查看手持机的版本号和机器号，按【0】键进入消费模式，按【2】键可查看当前操作员的记录数和汇总数，按【功能键】进入功能设置；4. 分16种卡类型，每种卡类型都可以设置不同的优惠（管理费）比例，或是按金额收取管理费；5. 支持两个独立钱包消费：大钱包消费和补助钱包消费；可以设置是优先消费大钱包金额还是优先消费补助金额；6. 具有补助清零功能，可以在系统设置—系统参数中设置启用此功能。
发放补助时设置宏冲日期（即补助清零日期），当手持机日期为宏冲日期时，消费时补助自动清零；7. 具有日限额、次限额、时间段限次的功能。
GSM-R手持机使用说明书
GSM-R手持机使用说明(本说明适用于GPH610和OPH810型号)GSM-R手持机是指专门为铁路通信设计的综合专用数字移动通信系统手机，简称为吉时玛手机。
GSM-R配的SIM卡称为MSISDN号，如。
吉时玛手机的功能菜单有“呼叫记录”“薄”“工具”“短消息”“GSM-R”等功能菜单，其中“GSM-R”为铁路吉时玛手机专用菜单，配合专用SIM使用的。
其它菜单同普通手机一样。
“GSM-R”菜单功能又受到所配SIM卡的权限限制。
如工区所配SIM卡不能注册司机车次功能号，不能发起210组呼等限制。
吉时玛手机使用说明如下：1． GSM-R手持台用户类别调度通信用户：司机、助理值班员（车务应急值守人员）、随车机械师；其它用户：通信、信号、工务、供电维护人员，列车长，公安人员，有关管理人员。
2． GSM-R手持台呼叫方式2.1 常规功能的使用（1）GSM-R手机只能实现手机与铁路的互打，不支持与移动、联通、电信的互打。
（2）GSM-R手机拨打GSM-R手机，直接拨打对方（如，手机上会显示来电和来电）。
（3）使用GSM-R手机拨打铁路：901—0441—铁路5位（其中0441为铁路长途区号）。
（4）铁路拨打GSM-R手机：018—0—手机。
（其中018为铁路区号，3字头的铁路暂时不能拨打GSM-R手机）。
2.2 功能号呼叫方式该拨叫方式适合调度通信用户，列车长。
使用功能号呼叫前提是被叫用户必须进行功能号网络注册（注册方式见下文“3. ”）。
用户直接拨打功能号即可发起呼叫。
例1：通过车次功能号呼叫D333次动车司机，可以直接拨打2006833381（“2”表示使用车次功能号呼叫，“0068”表示“D”，“333”表示1-5位可变长度的车次号数字位，“81”表示本务司机手持台）；如果呼叫D333次列车长，可以拨打2006833310（最后2位“10”表示列车长）。
车次功能号呼叫，除直接按齐拔打外，也可通过菜单：“GSM-R”—“铁路通讯拨号”—“车次功能号”—【输入车次号】栏输入D333，—【输入功能码】栏输入81或按“选择”键选择“本务司机手持台”项后拔打，通过本菜单可减少手工换算功能码的程序。
GSM-R萨基姆手持机操作说明
萨基姆GSM-R手机通话操作说明北京世纪东方国铁科技股份有限公司2010年12月16日目录1 …………………………拨号、接听及通话记录查询2 …………………………………功能号注册与注销3 ………………………………………电话号码查询4 ……………………………………………快速拨号5 ………………………………………更改当前身份6 ……………………………………………全部注销7 ……………………………………………同步身份8 ……………………………………………注意事项9、…………………………………………拨路电的方法1 拨号、接听及通话记录查询（本说明书中1.1拨号呼叫（1）GSM-R 手机之间呼叫：拨GSM-R 用户号码后8位，如：85560021，然后按（2）呼叫调度员、车站值班员；方法1、直接拨1200呼叫列车调度员；拨1300呼叫列车所在位置的车站值班员，方法2、（3）呼叫本务司机：方法1、利用车次号呼叫本务司机。
表2 功能码（FC ）举例1：呼叫57003次本务司机，输入2 0000 57003 01，然后按键通话。
说明：“2”为车次号呼叫功能码，“0000”为车次号字母的ASCII 码，因为没有字母所以为0000，如果有字母ASCII 码值见表1，“57003”表示车次号的数字部分，“01”为本务司机功能码，功能码见表2。
举例2：呼叫K7次车长，输入2 0075 7 86，然后按键通话。
说明：“2”为车次号呼叫功能码，“0075”为车次号字母K 的ASCII 码值，字母ASCII 码值见表1，“7”表示车次号的数字部分，“86”为车长功能码，功能码见表2。
方法2、拨机车号呼叫本务司机。
表3 机车类型编码表 机车型号: 机车类型代码JF:001; QJ:003; JS:005; KD7:006; DF:101; DF2:102; DF3:103; DF4:104; DF4R:105; DF4C:106; DF5:107; DF5R:108; DF6:109; DF7:110; DF8:111; DF9:112; DF10:113; DFH1:114; DFH2:115; DFH3:116; DFH5:117; BJ:118; BJR:119; ND2:120; ND3:121; ND4:122; ND5:123; NY5:124; NY6:125; NY7;126; QY:127; DFH21:128; DF7B:129; DF5R0:130; DF7C:131; DF7S:132; GK1:133; GK1F:134; DF4E:135; DF7D:136; GK1A:137; DF11:138; TA:139; DF10F:140; DF4D:141; DF8B:142; DF12;143; NDJ1:149; NDJ2:150; 8G:201; 8K:202; 6G:203; 6K:204; SS1:205; SS3:206; SS4:207; SS5:208; SS6:209; SS3G:210; SS7:211;SS8:212; SS7B:213; SS7C:214; SS6B:215; SS9:216; SS7D:217; DJ:218; DJ1:219; DJ2:220; DJF:221; DJJ1:222; DJF:223; 天梭:228; 雪域神州:300; NJ2:151; DF7G:80; HXD:229; SS7E:224; SSJ3:225; SS3C:226; HXD1:231; HXD2:232; HXD3:233; HXN3:160; HXN5:161; CRH1:301; CRH2:302; CRH3:303; CRH4:304; CRH5:305举例：呼叫NJ2-0001机车本务司机，输入3 151 0 0001 01说明：“3”为机车号呼叫功能码，“151”表示NJ2机车类型代码，其它机车类型代码及机车功能号见表3；00001表示补零后的GE机车编号，因为机车类型代码“01”和机车编号应该是8位，位数不够的话在机车类型代码和机车编号之间补0，为本务司机功能码，见表2。
手持机操作流程
手持机操作流程手持机操作流程一、开机1. 找到手持机上的电源按钮，通常位于侧边或顶部位置。
2. 按住电源按钮数秒直到屏幕亮起，表示手持机已开机。
二、解锁屏幕1. 屏幕亮起后，会出现解锁界面。
2. 根据设备设置，可能需要进行指纹解锁、密码解锁或图案解锁等操作。
3. 按照设备要求输入相应的解锁信息。
三、主屏幕导航1. 解锁成功后，手持机会进入主屏幕界面。
2. 主屏幕是图标和小工具的集合，可以通过滑动屏幕来查看不同的应用图标和小工具。
3. 在主屏幕可以通过点击应用图标来打开相应的应用程序。
4. 有些应用程序可能需要额外的操作，比如拖动、双击或长按图标等。
四、应用程序的使用1. 在主屏幕或应用程序列表中找到需要使用的应用图标。
2. 点击应用图标来打开应用程序。
3. 应用程序将打开一个新的界面，根据具体应用的功能进行相应的操作。
五、导航栏和通知栏1. 在屏幕底部通常有一个导航栏，用于导航和返回上一级界面。
2. 在屏幕顶部通常有一个通知栏，用于显示时间、电量、信号等信息，并提供一些快捷设置选项。
3. 可以通过滑动导航栏或通知栏来查看更多选项或通知详情。
六、设置操作1. 手持机的设置菜单通常位于主屏幕或应用程序列表中的一个图标上。
2. 点击设置图标打开设置菜单。
3. 在设置菜单中可以对手持机的各项功能进行个性化设置，比如修改网络设置、更改显示设置等。
4. 设置菜单通常有多个子菜单，需要点击进入具体的子菜单才能进行设置。
七、关闭手持机1. 长按电源按钮，弹出关机选项。
2. 选择关机选项，手持机即会关闭。
八、充电1. 找到手持机上的充电接口，通常位于底部或侧边位置。
2. 使用充电器线缆将手持机与电源插座连接。
3. 插入充电器线缆后，手持机屏幕会显示充电状态。
九、电池管理1. 手持机的电池管理功能可用于优化电池的使用和延长续航时间。
2. 在设置菜单中找到电池管理选项，可以查看电池的使用情况和一些省电设置。
十、应用管理1. 在手持机的设置菜单中可以找到应用管理选项。
手持机使用说明书
综合操作手册感谢您使用本公司产品，为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。
系统组成 (5)手持机主要功能 (5)手持机技术指标 (6)使用注意事项 (7)确认包装物 (8)手持机使用方法 (9)(一) 开机 (9)(一) 关机 (9)(二) 车辆进入发卡 (9)(三) 车辆离开结算 (11)(四) 菜单功能操作及说明 (12)5.1. 刷卡上班 (12)5.2. 下班取款 (12)5.3．查询记录 (13)5.3.1查询进入车辆 (13)5.3.2 查询离开车辆 (13)5.3.3 查询收费金额 (13)5.3.4 最近一笔收费 (14)5.3.5 查询刷卡总数 (14)5.4 系统设置 (14)5.4.1 按键音设置 (14)5.4.2 背光亮度设置 (14)5.4.3 背光时间设置 (14)5.4.4 对比度调节 (15)5.5 刷系统管理卡 (15)5.6 输入系统密令 (15)5.7 校正系统时间 (15)5.8 注册IC卡 (15)5.8.1 注册临时卡 (15)5.8.2 注册内部卡 (16)5.8.3 注册包月卡 (16)5.8.4 注册储值卡 (17)5.8.5 注册按次卡 (17)5.8.6 注册财务卡 (18)5.8.7 注册管理卡 (18)5.9 IC卡管理 (18)5.9.1 IC卡挂失 (18)5.9.2 IC卡恢复 (19)5.9.3 IC卡全部恢复 (19)5.10 内部卡有效时间 (19)5.11 清财务卡金额 (19)5.12 清除进出车记录 (19)5.13 系统初始化 (19)5.14 取系统存储卡 (19)5.15 修改系统密令 (19)5.16 验卡功能 (20)(五) 换岗说明 (20)(六)SD卡内文件说明 (20)(七) 进出车记录Excel操作 (26)(八) 常见收费规则举例 (27)(九) BUG以及固件更新 (31)(十) 常见问题及解决办法 (32)系统组成1、手持式车辆管理机2、感应IC卡a)管理卡：执行手持机管理功能b)财务卡：员工卡、上下班、收费金额管理c)临时卡：一车一卡，进口发卡，出口收卡收费d)内部卡：任意出入，可设置所有内部卡有效时间e)储值卡：卡内可预充入金额f)包月卡：按月进行收费g)按次卡：按进出车的次数进行收费；3、道闸机（手动或者电动）4、可选附属设备a)道闸无线控制器b)车辆检测器c)无线室外语音LED显示机d)无线微型打印机手持机主要功能1．进入车辆发卡，向卡内写入车牌号及时间；2．车辆离开收卡，读取卡内数据，自动计算停车时间及收费金额；3．手持机能识别和处理下列各类感应卡；大车卡、中车卡、小车卡、超大车卡、特种车卡、会员车卡、临时卡、内部卡、包月卡、储值卡、按次卡、财务卡、管理卡；4．设置五种以上收费标准；大车标准、中车标准、小车标准、超大车标准、特种车标准；5．多种现金回收管理模式；财务卡方式，现场收缴方式，现场打印方式；6．手持机数据上传方式：SD卡存储，能够用读卡器直接读写（必须通过密码或管理卡方可操作）；7．查询收费情况：收费笔数，收费总金额，收费时间；8．查询刷卡情况：可查询刷卡总数，进车卡总数，出车卡总数；9．查询车辆情况：依据车牌号查询出车辆进出时间及金额，逐一翻阅查车辆进出时间及金额；10．查询财务卡内金额；11．信息资料清除（必须通过密码或管理卡方可操作）；12．金额数据清除（必须通过密码或管理卡方可操作）；13．笔数数据清除，财务卡内金额数据清除（必须通过密码或管理卡方可操作）；14．校正系统时钟（必须通过密码或管理卡方可操作）；15．省车牌号汉字（必须通过密码或管理卡方可操作）；16．手持机省电设置；17．手持机只用于登记进入车辆，（即只能刷进车卡）18．手持机只用于离开车辆收费，（即只能刷出车卡）19．手持机编号20．手持机是否启动无线遥控功能21．手持机是否启动语音功能22．设置手持机是否启动打印功能23．简单快捷的设置各种车辆收费标准；24．设置手持机背光自动关闭时间；设置背光灯亮度；调节对比度；25．感应卡挂失；将丢失的卡作废，使手持机不能对该卡进行操作；26．感应卡恢复；将重新找回的丢失卡内数据清空并将其变成进车卡；27．感应卡全部恢复：一次性将挂失区内所有的被删除的感应卡全部恢复；28．手持机能注册临时卡，内部卡，储值卡，按次卡，包月卡，财务卡，管理卡29．打印某一辆车进车时间登记清单（遥控微型打印机）30．打印某一辆车收费清单（遥控微型打印机）31．打印某一收费员工收费总清单（遥控微型打印机）32．生成办公软件EXCEL格式报表33. 值班员上下班刷卡缴费手持机技术指标微处理器：32位单片机；ARM 32bitRISC,72MHZ内存：最高2GB，标配：256M。
国家旅游局IC卡管理系统手持机使用说明书-v1.0
多卡式手持IC卡读写器使用说明 (北京大道版)中华人民共和国国家旅游局NATIONAL TOURISM ADMINISTRATION OF THE PEOPLE’S REPUBLIC OF CHINA目录目录...........................................２第一章手持机简介.................................３1.1 概述................................ ３1.2 性能指标............................ ３1.3 IC卡............................... ５1.4 文件系统............................ ５第二章使用说明...................................６2.1启动、关闭手持机..................... ６2.2功能主菜单........................... ７2.2.1例行检查 ...........................................................８2.2.2检查操作 ....................................................... １０2.2.3信息浏览 ....................................................... １１2.2.4 数据传输 ...................................................... １４2.2.5系统设置 ....................................................... １８2.2.6 拨打电话 ...................................................... １９2.2.7 系统关机 ...................................................... ２０2.2.8 关于 .............................................................. ２０第三章注意事项................................. ２１２第一章手持机简介1.1 概述大道手持机是一款基于GPRS无线传输的移动开发平台和面向智能卡应用的手持终端设备。
UHF RFID 手持机 使用说明书
第一章快速指导1.1产品概述UHF RFID手持机是一款基于WINCE 6.0操作系统的手持式读写器，支持ISO18000-6C(EPC C1 G2)协议,读卡距离可达7米；可通过USB接口与PC机交换同步数据，实现实时通讯，最高支持32G的Micro SD(T-Flash)卡扩展；具有防掉电数据安全保护，在完全掉电情况下数据不丢失.产品应用：♦仓库物流，资产，畜牧业，图书，门票，门禁，集装箱等领域；需要移动采集数据的各种场合产品特点：♦支持EPC Class1 Gen2/ISO18000-6C；♦输出功率软件可调，10dBm～28dBm,1dBm步进；♦读取距离可达7米（标签为UPM SHORTDIPOLE_M3）；♦4小时以上连续工作时间，待机约20天♦人体工学设计手柄，减轻使用疲劳感性能指标性能参数处理器ARM11, 667MHz内存容量128MB SDRAM,256MB NAND-Flash操作系统WINCE6.0无线通讯WIFI符合IEEE 802.11b/g蓝牙(选配)符合Bluetooth 2.1+规范GPRS(选配)支持(900、1800MHZ)广域无线通讯显示屏 3.2英寸，分辨率240*320，工业TFT液晶屏，带触摸存储卡最大支持32G Micro SD卡电池锂聚合物可充电电池，3500mAh，7.4V工作时间连续读卡约4小时条码模组一维模组(标配)，二维模组(选配)拓展模组GPRS模组(选配),GPS模组(选配),2.4G模组(选配) 指示灯网络指示灯，电源指示灯键盘27键输入音频1524大喇叭通讯接口USB SlaveRFID参数支持协议EPC Class1 Gen (ISO18000-6C)频率中国：920MHz～925MHz北美：902MHz～928MHz(默认)欧洲：865MHz～868MHz可定制频率范围：860MHz～960MHz 读取距离最大7M(与标签有关)写入距离最大3M(与标签有关)物理参数外形尺寸81*183*150mm整机重量 1.115kg(含充电底座)环境参数工作温度-20℃～50℃存储温度-20℃～70℃存储湿度5%～95%无凝露防护等级IP65手持机侧面示意图1616134 5 678910111214 13 1项 目 数量 备 注 主机 1 UHF RFID 手持机触屏笔 1 带弹簧绳USB 线 1 USB 转Micro 5pin提示对话框 长按开手持机开/关机键充电芯片图1.2双击手持机电池电量图标进入到电池属性界面，在此界面可以查看当前剩余电量及充电状态；如下图1.3所示：图2.3”选项→单击“重新安装驱动程序”按钮→勾选“从列表或指定位置安装”选项再单2.4图3.2电源打开后；手持机主界面→点击“系统”图标图5.1 图5.2附录二保养维护♦请勿在有腐蚀性的环境中使用终端；♦请勿让终端高空跌落或受到强烈撞击；♦在装SIM卡时建议让手持机处于关机状态；♦勿使用尖锐的东西触碰屏幕，以免对屏幕造成损坏；♦如屏幕表面肮脏，可使用软布沾稀释的屏幕清洁剂进行清洁；♦请勿将终端存放在阳光直接照射、湿度极高和靠近热源的位置；♦请勿使用非本设备专用的电池充电器及电池，以免对设备造成损坏；♦按照规定弃置使用过的锂离子电池。
KTL12手持机使用说明书
K T L12无线通信手持机使用说明书国营第七一一厂湖北沙鸥通信股份有限公司目录一、简介二、操作方法（一）对讲工作模式（二）选呼工作模式（三）电话机工作模式（四）行车信号模式（打铃工作模式）三、注意事项一、简介KT L121、无线通信手持机（以下简称手持机）外形图91021312411678话，通话完毕，同时按 P TT和# 键拆线，回到待机守侯状态。
b、呼叫有线用户。
上线听到拨号音后，再按数字键“2”和有线用户号码及*键，听到回铃音，即呼叫成功，进入通话状态。
c呼叫无线用户。
上线听到拨号音后，再按数字键3和无线用户号码。
听到回铃音，即呼叫成功，进入通话状态。
通话完毕，同时按PT T和#键拆线，回到待机守侯状态。
2、被叫应答。
听到振铃音后，按P TT键应答，进入通话状态。
通话完毕，同时按P T T和#键拆线，回到待机守侯状态。
（手持机与手持机手持机与基台调度之间需要拨号呼叫通话时采用该模式。
P TT松开，处于受话状态，以下所叙述手持机通话类同。
通话完毕，同时按和键拆线，回到待机守侯状态。
、“”2、各编号名称及功能（1）电源开关、音量电位器：接通或断开本机的电源。
将旋钮顺时针方向旋转至听到“咔嚓”声即表示接通电源，顺时针继续旋转用于增大接收音量；反之，逆时针方向旋转用于减小接收音量，继续旋转至听到“咔嚓”声，即断开电源。
（2）发射灯指示：发射时红色灯亮。
（3）扬声器：收到信号或按键时发出声音。
（4）天线插座：将天线底端对准插座顺时针方向拧紧即可。
（5）天线（6）双音多频键：用以存储、输入或发出双音多频（D T M F）号码。
（7）按 - 讲键(PT T)：用以转换本机的发射和接收（8）照明键：接通显示屏的照明灯。
（9）外接扬声器插孔（10）外接话筒插孔（11）显示屏：显示工作信道号工作模式和载波指示等。
（12）话筒（13）本安镍镉电池组、-2-根据用户实际使用需求，由专业人员设置各工作模式和工作频率等工作参数。
手持机操作说明
手持机操作说明（V1.0）1手持机键盘简介（0—9）数字键：输入消费金额（. ）小数点键：输入消费金额后小数点（取消）取消键：取消当前操作（确认）确认键：确认当前操作功能（包括金额设置与功能设置）（开/关）开关键：电源开关（消费）消费键：进入消费模式（读卡）读卡键：读卡消费确认键（功能）功能键：进入功能设置中进行各项功能设置（UP）上翻键：进入功能设置中上翻功能项目（DOWN）下翻键：进入功能设置中下翻功能项目（F1）键，（+）键，（-）键无效2手持机功能说明2．1进入功能设置状态①进入功能设置状态打开消费电源，按功能键进入功能设置状态②退出功能设置状态按取消键。
2．2消费模式A.固定消费①进入消费模式选择固定消费设置②输入固定消费金额，按确认键确定③提示设置成功后退出B.自由消费①进入消费模式选择自由消费②按确认键确认，提示设置成功后退出C.菜单消费①进入消费模式选择自由消费②按确认键确认，提示设置成功后退出2．3系统设置A．机号设置①进入机号设置状态②输入手持机号③按确认键确认，提示设置成功后退出注：不足3位机号，前面加零。
比如1号机，输入001。
比如10号机，输入010机号最大只能到255B．时间设置①进入时间设置状态，输入需要设置的时间②按确认键确认，提示设置成功后退出C．密码设置(暂时没用)D．被动读卡①进入被动读卡设置状态②按确认键确认，提示设置成功后退出注：不需要按读卡键，就可以读出卡信息E．打开串口（暂时没用）F．背光时间设置①进入背光时间设置状态，输入延时时间②按确认键确认，提示设置成功后退出G．读卡显示设置①进入读卡显示设置状态，输入延时时间②按确认键确认，提示设置成功后退出H．初始化①进入初始化设置状态②按确认键确认，提示设置成功后退出注：小心使用，初始化后消费纪录清除J．锁机(暂时没用)2．4消费信息①进入消费信息状态，按确认键②显示当前手持机的消费笔数，消费金额，菜单号，挂失纪录2．5菜单设置①进入菜单设置状态，②输入菜单号按确认键，接着输入菜单金额③按确认键确认，提示设置成功后退出注：菜单号不足两位前面补零，比如设置1号菜单，输入01 2．6挂失①进入挂失设置状态②输入挂失卡卡号③按确认键确认，提示成功后退出2．7解挂①进入解挂设置状态②输入挂失卡卡号③按确认键确认，提示成功后退出3手持机使用说明3．1定额扣款方式①设置定额扣款金额确认②按消费键进入消费状态，显示定额消费状态③将IC卡靠近手持机感应区，按读卡键，发出“滴”一声，表示扣款完成3．2自由扣款方式①按消费键进入消费状态②输入消费金额数字键按确认键确定③将IC卡靠近手持机感应区，按读卡键，发出“滴”一声，表示扣款完成3．3菜音扣款方式①按消费键进入消费状态②输入消费菜单数字键按确认键确定③将IC卡靠近手持机感应区，按读卡键，发出“滴”一声，表示扣款完成。
8009_M73E手持机操作说明书(V0.2)
综合查询功能： 1. 全部抄表统计 2. 区域抄表统计 3. 楼栋抄表统计 4. 按表号查询 5. 按户号查询 6. 按门牌号查询 7. 返回
图 4.1
5. 工程调试
（1）.在图 1.1 界面中选择工程调试，按【确定】键，会出现工程调试界面(图 5.1)。
图 5.5
图 5.6
用户进入“校时及 RF 时段设定”后，会出现如图 5.5 界面。 “设定相关功能使能”具体 有抄表同步时钟功能、下发本机时钟至表端、RF 分时段工作功能，用户可以选择是否开启 这些功能。 “设定 RF 工作时段” 具体有两种模式可选择， 分别是每月起始日到结束日工作 （如 可设置为每月的 5 号-每月的 25 号工作， 其余时段无线模块休眠） 、 每日固定时段工作(如可 设置为每日的 9 点-18 点工作，其余时段无线模块休眠)。
读取表端信息： 1. 读表数据 2. 读表参数 3. 读反转用量 4. 读取功能使能状态 5. 查询时钟及 RF 状态 6. 查询 RF 工作时段 7. 返回
操作表端 1. 表开阀 2. 表关阀 3. 清表异常 4. 设表底数 5. 清除反转用量 6. 设置功能使能状态 7. 校时及 RF 时段设定 8. 返回
中国.上海 电话:86-21-38953738 （多线） 86-21-50275250 传真:86-21-50270187
上海桑锐电子科技有限公司
ShangHai Sunray Technology Co.,Ltd 1. 启动程序
启动手持机进入控制台主界面。选定“执行程序”菜单项，按【确定】键，进入应用 程序列表界面。在列表中选定“8009DYM.EXE”项，按【确定】键，手持机会自动加载程序； 加载完成后，会出现如下的程序主界面(图 1.1)。 SR8009T 抄表程序 1.按表端抄取 2.按采集器抄取 3.查询数据 4.工程调试 5.程序版本 6.程序退出
TK308手持机,说明书
在TK-208/308的控制板上可以找到在CN203下有一个4*2矩阵区域，他们对CPU进行预置从而控制对讲机的具体工作频率范围，由此我们只需改动矩阵排列即可拓展收发频率。
对于TK-208机型可以预置10010011（1表示连接，0表示空开，贴片元件取自原机，下同）达到138-174MHz的收发范围，如果需要设定纯业余机可以预置10011010使机器工作在144-146MHz.
(备注1：如果现在所处状态为CHO-CH39等用户状态时,必须先开锁.即:取出侧面的PTT橡胶键及PTT绿色印制板,然后拿镊子或其他细长的金属,将从方孔中可看到的,它在显示板所在的上方,裸露的一个铜的圆点心与金属屏蔽罩短路的同时,打开电源,即可开锁.
备注2：此机只发射时能设定带有亚音，接收不带亚音。在设定频率前按CTCSS键显示C或CT，按DIAL键显示亚音值，旋动波段开关选择要设定的亚音值，按PTT键确认)
3．确认频率写入：在频率模式下，按REV键，显示±***。** **显示内容为接收频率及信道号码，再按"CEST"键，显示R±***。** **显示内容为发射频率及信道号码以上两次确认说明信道的接收和发射都已设定，如设定两个或两个以上信道，旋编码开关，所写入频率及信道将显示出来。
二、如何进入频率设置模式：
打开后盖，将CH OFF点短接同时打开电源，此时进入频率设定模式，暂时关闭电源，按住SCAN同时打开电源，显示屏右上角显示NO1(功能序号)，进入功能设置模式。功能设置如表所示：
功能表中各参数的设定方法如下：
利用频道选择钮、对照功能设置表，选好某一功能后，利用高低功能转换键设定功能参数，每按一下其功能设定值就变化一次。
机电 jd-73双模中继手持机使用说明书
机电 jd-73双模中继手持机使用说明书
使用注意事项
一．手持机的使用
上一班收费人员在交接班时，下一班收费人员一定要检查手持机的表面有无破坏现象，要重新刷卡，检查手持机里收费金额是否从零开始。
二．感应卡使用：
1．注意IC卡进入和离开管理区的变化。
感应卡被注册后既为进车卡，进车卡在进车时被使用后既变为出车卡，出车卡在出车时被使用后又变为进车卡。
对于某一辆车只能循环使用，不可重复使用。
2．刷卡时应注意：将感应卡放在指定的感应区内刷卡（有效距离1厘米—8厘米），直到液晶屏出现相应的提示后方可将感应卡移开，表示刷卡成功；
3．刷卡速度应缓慢，过快刷卡可能会导致手持机未能完全将数据写入IC卡内
4．第一次使用进出车感应卡时应对其进行注册。
5．在操作过程中，若系统对个别进出车感应卡不识别，需对其进行重新注册。
6．管理者务必要保管好管理卡，只有在显示屏提示“请刷管理卡”时方可使用，否则将容易毁坏管理卡。
7．提醒车主保管好IC卡，不得在阳光下暴晒或人为弯折。
三．电源的使用
1．建议每班上岗前应使用新充足电的电池。
上一班的电池应及时放在充电器上进行充电。
2．勿将电池存放在高于45度以上的高温环境，投入火中会有爆炸危险。
3．勿将电池置于潮湿环境或水中以免受潮。
4．勿将金属物品接触电池极片，以免短路。
5．不良充电器会导致充电不饱和或损坏电池，最好用本公司配套的充电器。
四：充电器的使用
1．请经常保持充电触片干净。
2．不要在比较潮湿，低温，高温的环境下使用。
3．禁止对不可充电电池充电。
Qmini A10使用说明书
目录第一章产品介绍 (1)1.1产品外观 (1)1.2产品简介 (2)第二章操作说明 (3)2.1插入Nano SIM卡和MicroSD卡 (3)2.2产品充电 (3)2.2.1电池使用注意事项 (3)2.2.2省电窍门 (4)2.3开机和关机 (4)2.3.1开机 (4)2.3.2关机 (4)2.4锁定或解锁屏幕 (4)2.4.1锁定屏幕 (4)2.4.2解锁屏幕 (4)2.5调整屏幕亮度 (5)2.6调整设备音量 (5)2.7互联网连接 (5)2.7.1开启移动数据 (5)2.7.2开启并连接WLAN (5)2.8高精度设置 (6)2.8.1 GPS功能 (6)2.8.1 高精度设置 (6)2.9对讲功能 (8)2.9.1软件主要功能 (8)2.9.2简易教程 (9)2.10获取数据 (12)2.10.1连接USB调试 (12)2.10.2数据传输 (12)第三章固件升级 (13)3.1线刷升级 (13)3.1.1安装驱动 (13)3.1.2刷机流程 (14)3.2 U盘升级（OTA升级） (16)第一章产品介绍1.1产品外观（备注：图片仅供参考，以实物为准）1.2产品简介北斗高精度手机Qmini A10系列设备为便携高精度定位工业三防全网通信手持机，拥有高端硬件配置，RTK级高精度定位，超清高亮大屏，超强续航，数字、模拟对讲，高效无线电台数据传输；采用Android系统，内置专业移动GIS作业软件，使用全新的外观，工业三防可应用铁路应用、国土执法、智慧水务、土地调查、电力巡检、海洋执法等行业领域；可安装丰富的应用，为行业用户个性化定制提供无限可能。
北斗高精度手机Qmini A10系列设备采用全星座北斗高精度芯片，即低功耗GNSS全星座双频芯片，同时接入北斗、GPS、GLONASS、Galileo信号，均能接入北斗地基增强系统，精度可达厘米级；同时拥有全星座解算，自主高精度算法，支持AGNSS辅助定位，对安卓系统深度结合，第三方应用直接使用；拥有小型化全方向螺旋天线，天线一体成型，镭刻工艺，八臂四馈零相位技术，搜星能力提升50%，中心误差优于3mm,天线总增益36db；硬对讲、软对讲双模式共同协作，硬对讲模式下，DMR协议的数字/UHF模拟对讲双模式，2w功率，可覆盖5公里，软对讲模式，单呼支持点位点呼叫，群呼支持多对多呼叫，网络对讲，无覆盖范围限制；室内室外通过融合定位引擎，加上UWB超宽带技术，在室内室外高精度融化算法，通过高低频一体化天线接收数据，可使定位精度达到厘米级，且满足全场景应用。
手持机操作手册
手持机操作步骤——超级管理员一：初次使用1：设置超级管理员（注：工号固定为9999，不能使用其他工号）。
2：设置密码（注：密码长度为6位数字，前两位不允许同时为0不允许递增或递减方式设定，例：123456或654321，不允许使用同号，例：111111）。
3：设置姓名：不能超过四个汉字（输入法切换按手持机左下角的C*键）。
4：以上步骤每完成一步，按手持机右下角的Enter键进行确认并进行下一步骤，F3键的功能是表示退格（相当于删除的功能）。
5：设置日期和时间：设置成当前的时间（注：如果设置不正确，以后交接时会出错）。
6：设置管理员个数。
7：设置各箱子种类采用默认配置即可。
8：设置完毕后按F1保存。
二：设置管理员1：用超级管理员的工号和密码进入以后，在<终端管理>状态下按Enter键进入设置界面，用手持机左边的滑轮进行选择，选择<终端管理>按Enter后再选择<员工管理>按Enter键到<增加员工>按Enter键到<添加管理员>按Enter键到<设置管理员>进行添加管理员，方法与设置超级管理员相同，工号从1001~1999，按顺序设置，工号一经设置，不可重复使用！密码设置与超级管理员密码设置是一致。
2：设置完管理员后，按Enter键进行保存！3：超级管理员只能添加管理员，不能进行网点员（员工）的添加/删除。
三：修改密码1：用超级管理员的工号和密码进入以后，在<终端管理>状态下按Enter键进入设置界面，用手持机左边的滑轮进行选择，选择<员工管理>按Enter键到<更改密码>按Enter键到<修改管理员密码>按Enter键到<工号：9999>进行密码的修改！2：注：修改密码这项功能只能由手持机内的用户，并在本人登陆以后才能进行修改，他人不能进行修改密码！四：操作删除（员工删除）1：用超级管理员的工号和密码进入以后，在<终端管理>状态下按Enter键进入设置界面，用手持机左边的滑轮进行选择，选择<员工管理>按Enter键到<操作删除>按Enter键到<删除管理员>按Enter键到<删除一个管理员>进行管理员的删除。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
综合操作手册感谢您使用本公司产品，为充分发挥本产品的优良性能，请您在使用之前详细阅读本手册。
系统组成 (5)手持机主要功能 (5)手持机技术指标 (6)使用注意事项 (7)确认包装物 (8)手持机使用方法 (9)(一) 开机 (9)(一) 关机 (9)(二) 车辆进入发卡 (9)(三) 车辆离开结算 (11)(四) 菜单功能操作及说明 (12)5.1. 刷卡上班 (12)5.2. 下班取款 (12)5.3．查询记录 (13)5.3.1查询进入车辆 (13)5.3.2 查询离开车辆 (13)5.3.3 查询收费金额 (13)5.3.4 最近一笔收费 (14)5.3.5 查询刷卡总数 (14)5.4 系统设置 (14)5.4.1 按键音设置 (14)5.4.2 背光亮度设置 (14)5.4.3 背光时间设置 (14)5.4.4 对比度调节 (15)5.5 刷系统管理卡 (15)5.6 输入系统密令 (15)5.7 校正系统时间 (15)5.8 注册IC卡 (15)5.8.1 注册临时卡 (15)5.8.2 注册内部卡 (16)5.8.3 注册包月卡 (16)5.8.4 注册储值卡 (17)5.8.5 注册按次卡 (17)5.8.6 注册财务卡 (18)5.8.7 注册管理卡 (18)5.9 IC卡管理 (18)5.9.1 IC卡挂失 (18)5.9.2 IC卡恢复 (19)5.9.3 IC卡全部恢复 (19)5.10 内部卡有效时间 (19)5.11 清财务卡金额 (19)5.12 清除进出车记录 (19)5.13 系统初始化 (19)5.14 取系统存储卡 (19)5.15 修改系统密令 (19)5.16 验卡功能 (20)(五) 换岗说明 (20)(六)SD卡内文件说明 (20)(七) 进出车记录Excel操作 (26)(八) 常见收费规则举例 (27)(九) BUG以及固件更新 (30)(十) 常见问题及解决办法 (30)系统组成1、手持式车辆管理机2、感应IC卡a)管理卡：执行手持机管理功能b)财务卡：员工卡、上下班、收费金额管理c)临时卡：一车一卡，进口发卡，出口收卡收费d)内部卡：任意出入，可设置所有内部卡有效时间e)储值卡：卡内可预充入金额f)包月卡：按月进行收费g)按次卡：按进出车的次数进行收费；3、道闸机（手动或者电动）4、可选附属设备a)道闸无线控制器b)车辆检测器c)无线室外语音LED显示机d)无线微型打印机手持机主要功能1．进入车辆发卡，向卡内写入车牌号及时间；2．车辆离开收卡，读取卡内数据，自动计算停车时间及收费金额；3．手持机能识别和处理下列各类感应卡；大车卡、中车卡、小车卡、超大车卡、特种车卡、会员车卡、临时卡、内部卡、包月卡、储值卡、按次卡、财务卡、管理卡；4．设置五种以上收费标准；大车标准、中车标准、小车标准、超大车标准、特种车标准；5．多种现金回收管理模式；财务卡方式，现场收缴方式，现场打印方式；6．手持机数据上传方式：SD卡存储，能够用读卡器直接读写（必须通过密码或管理卡方可操作）；7．查询收费情况：收费笔数，收费总金额，收费时间；8．查询刷卡情况：可查询刷卡总数，进车卡总数，出车卡总数；9．查询车辆情况：依据车牌号查询出车辆进出时间及金额，逐一翻阅查车辆进出时间及金额；10．查询财务卡内金额；11．信息资料清除（必须通过密码或管理卡方可操作）；12．金额数据清除（必须通过密码或管理卡方可操作）；13．笔数数据清除，财务卡内金额数据清除（必须通过密码或管理卡方可操作）；14．校正系统时钟（必须通过密码或管理卡方可操作）；15．省车牌号汉字（必须通过密码或管理卡方可操作）；16．手持机省电设置；17．手持机只用于登记进入车辆，（即只能刷进车卡）18．手持机只用于离开车辆收费，（即只能刷出车卡）19．手持机编号20．手持机是否启动无线遥控功能21．手持机是否启动语音功能22．设置手持机是否启动打印功能23．简单快捷的设置各种车辆收费标准；24．设置手持机背光自动关闭时间；设置背光灯亮度；调节对比度；25．感应卡挂失；将丢失的卡作废，使手持机不能对该卡进行操作；26．感应卡恢复；将重新找回的丢失卡内数据清空并将其变成进车卡；27．感应卡全部恢复：一次性将挂失区内所有的被删除的感应卡全部恢复；28．手持机能注册临时卡，内部卡，储值卡，按次卡，包月卡，财务卡，管理卡29．打印某一辆车进车时间登记清单（遥控微型打印机）30．打印某一辆车收费清单（遥控微型打印机）31．打印某一收费员工收费总清单（遥控微型打印机）32．生成办公软件EXCEL格式报表33. 值班员上下班刷卡缴费手持机技术指标微处理器：32位单片机；ARM 32bitRISC,72MHZ内存：最高2GB，标配：256M。
信息量：200万车次显示屏：LCD128*64dots，LED白色背光，亮度可调；键盘：PET材料，汉字明示，触按次数大于150万次读卡：读写Mifare-One卡，读写距离：1cm—8cm通讯：SD读卡器，带文件系统，无须安装任何软件遥控距离：有效距离50米(此功能可选)语音：大于100分贝(此功能可选)打印通讯：无线传输数椐(此功能可选)电源：2300MAH锂电池；最大静态待机时间：100小时工作温度：-20度至+55度；存储温度：-25度至+65度工作湿度：%5-%95RH ；环境照明：0-100，000 lux防水：壳体内6处嵌入防水胶垫；防潮：电子板及器件防潮处理设计级别：工业级外形：175mm*77mm*35mm重量：约300克使用注意事项一．手持机的使用上一班收费人员在交接班时，下一班收费人员一定要检查手持机的表面有无破坏现象，要重新刷卡，检查手持机里收费金额是否从零开始。
二．感应卡使用：1．注意IC卡进入和离开管理区的变化。
感应卡被注册后既为进车卡，进车卡在进车时被使用后既变为出车卡，出车卡在出车时被使用后又变为进车卡。
对于某一辆车只能循环使用，不可重复使用。
2．刷卡时应注意：将感应卡放在指定的感应区内刷卡（有效距离1 厘米—8厘米），直到液晶屏出现相应的提示后方可将感应卡移开，表示刷卡成功；3．刷卡速度应缓慢，过快刷卡可能会导致手持机未能完全将数据写入IC卡内4．第一次使用进出车感应卡时应对其进行注册。
5．在操作过程中，若系统对个别进出车感应卡不识别，需对其进行重新注册。
6．管理者务必要保管好管理卡，只有在显示屏提示“请刷管理卡”时方可使用，否则将容易毁坏管理卡。
7．提醒车主保管好IC卡，不得在阳光下暴晒或人为弯折。
三．电源的使用1．建议每班上岗前应使用新充足电的电池。
上一班的电池应及时放在充电器上进行充电。
2．勿将电池存放在高于45度以上的高温环境，投入火中会有爆炸危险。
3．勿将电池置于潮湿环境或水中以免受潮。
4．勿将金属物品接触电池极片，以免短路。
5．不良充电器会导致充电不饱和或损坏电池，最好用本公司配套的充电器四：充电器的使用1．请经常保持充电触片干净。
2．不要在比较潮湿，低温，高温的环境下使用。
3．禁止对不可充电电池充电。
确认包装物特别声明：1、手持机、充电器、电池等包装物外观与实物略有差异，以实物为准，操作手册内的图片仅供参考。
2、依据实际情况，包装物数量及实物若有所增减或者改变，本公司会及时通知有必要须知的用户。
包装盒组成：1、手持机一台2、充电器一只3、锂电池一块4、SD读卡器一个5、挂绳一根6、合格证和保修卡各一7、操作使用说明书一本手持机使用方法图一图二(一)开机按住开关键不放,待液晶屏背光灯亮，并显示如图一所示内容时松开即可.电池电量指示抬杆指示落杆指示进车机指示出车机指示进出车机指示(一)关机按住开关键不放，待液晶屏上显示如图二所示：“系统关闭”即可。
(二)车辆进入发卡1．确定进入管理区车辆类型：1）小型车进入管理区按小车键2）中型车进入管理区按中车键3）大型车进入管理区按大车键4）超大型车进入管理区按超大车键5）特种车进入管理区按特种车键6）会员车进入管理区按会员车键快捷键：按进入键默认小型车进入管理区（在system.txt中设置）,显示界面如图四2.若设置进车不输入车牌号，直接进入步骤3（可在system.txt中设置）；若设置成输入车牌号方式，按照以下方法输入车牌号，输入界面如图三所示，默认车牌号码：京******（在system.txt中可更改）1）需要输入车牌汉字，若在下面的列表框中，直接按对应的数字键即可；若不在列表框中，按动▲键或▼键上下翻页，直到找到，按对应的数字键2）需要输入字母及数字，若在下面的列表框中，直接按对应的数字键即可；若不在列表框中，按动▲键或▼键上下翻页，直到找到，按对应的数字键3）按左右键，输入光标可在汉字和字母键切换；若输入错误，可及时修改4）输入完成，待确认无误后，按确认键进入如下界面时进行步骤3操作3. 刷进车卡：按正确刷卡方法刷卡。
以临时卡为例，待液晶屏上显示进入时间时，说明刷卡成功，这时进车卡自动变为出车卡；若刷卡时，液晶屏出现：“此卡为管理卡”“此卡为出车卡”“此卡为财务卡”“未注册卡”“非法卡”等显示时，应及时更换为进车卡操作；若系统配置道闸机，显示屏及语音提示箱，刷卡成功后主机自动发射无线数据，图三图四并可通过按“抬杆键”打开道闸机及通过“落杆”键关闭道闸机。
这时候显示屏显示进车时间及语音提示箱发出进车时间语音内容.4．如果需连续刷进车卡重复按动进车键即可。
5．若设置可打印功能：1）设置直接打印，自动打印进车小票。
2）设置按键打印，通过按打印键方可打印进车小票，按返回键或其它键返回到主画面。
6．如果不进行其它操作，按动关机键，系统关闭.图五图六(三)车辆离开结算1．按离开键：待液晶屏上显示如图五内容时进行下步操作；2．刷卡：从使用者手中收回出车卡，并按正确刷卡方法刷卡。
以临时卡为例，待液晶屏上显示如图六内容时，说明刷卡成功，这时出车卡自动重新变为进车卡；若刷卡时，液晶屏出现“此卡为管理卡”“此卡为进车卡”“此卡为财务卡”“未注册卡”“非法卡”等显示时，应及时更换为出车卡操作；若系统配置道闸机，显示屏及语音提示箱，刷卡成功后主机自动发射无线数据，并可通过按“抬杆”键打开道闸机及通过“落杆”键关闭道闸机。
这时候显示屏显示进车时间及语音提示发出进车时间以及收费金额，收费人员可按手持机里显示的收费金额收取停车费用。
3．如果需连续刷出车卡，重复按动离开键即可。
4．若设置可打印功能：1）设置直接打印，自动打印出车小票，如图七所示；2）设置按键打印，通过按确认键可打印出车小票，按返回键或其它键返回到主画面。
5．如果不进行其它操作，按动关机键，系统关闭.注释：图六显示的XX月XX日XX时XX分，表示为在管理区内有效的停留时间图七(四)菜单功能操作及说明按“菜单/OK”键进入主菜单，通过▲键或▼键选择某一功能，通过OK键及返回键进行具体操作。
