Altium Designer 原理图元件及PCB封装的设计
使用AltiumDesigner软件制作PCB原理图电路图
使用AltiumDesigner软件制作PCB原理图电路图Altium Designer是一款功能强大、全面的PCB设计软件，可用于制作原理图和电路图。
以下是使用Altium Designer软件制作PCB原理图电路图的步骤和说明。
首先，打开Altium Designer软件并创建一个新的工程。
选择“File”选项，然后点击“New Project”或使用快捷键"Ctrl+N"来创建新项目。
选择“PCB Project”作为新项目的类型，并设置项目的名称和存储位置。
点击“Next”来继续。
接下来，选择“Blank Project”作为项目模板，并点击“Finish”来完成项目创建。
一旦绘制完电路图，可以添加文档选项卡来编写描述电路的文字。
单击工具栏中的“Add Document”按钮，并选择“Document”选项。
在弹出的对话框中，选择“Schematic Template”模板，然后点击“OK”。
在文档选项卡中，可以输入关于电路的详细信息和说明。
完成电路图设计后，可以进行电路模拟和验证。
点击工具栏中的“Simulate”按钮来打开电路模拟器。
设置所需的模拟参数，并运行模拟以评估电路的性能和功能。
当电路图设计完毕并通过模拟验证后，可以生成PCB布局。
点击工具栏中的“Design”按钮，选择“Create/Update PCB Document”来生成PCB布局。
最后，导出PCB布局文件并进行PCB制造。
选择菜单栏中的“File”选项，点击“Fabrication Outputs”和“Assembly Outputs”来导出相应的文件。
根据制造商提供的要求，准备所需的文件和材料，并提交给制造商进行下一步的制造过程。
综上所述，使用Altium Designer软件制作PCB原理图电路图的步骤包括创建新的工程、添加原理图，通过绘制电器元件和电路连接来设计电路图，添加文档选项卡来描述电路信息，进行电路模拟和验证，生成PCB布局并进行调整和修改，最后导出PCB布局文件进行PCB制造。
《Altium Designer 19原理图与PCB设计速成》教学课件—11PCB元件封装设计
第11章 PCB元件封装设计
4. 命名与保存 (1) 命名：选中要修改名字的元件，执行菜单“工具”→“元件属性”命令，如图11-17所示，弹出图11-18所示的PCB库封 装对话框，将“PCBCOMPONENT_1”修改为“电解电容”，单击【确定】按钮即可。
(2) 保存：执行菜单命令“文件”→“保存”，或单击主工具栏上的 在需要的时候可任意调用该元件。
按钮，可将新建元件封装保存在元件封装库中，
第11章 PCB元件封装设计
5. 创建第二个元件封装 方法一：执行菜单命令“工具”→“新的空元件”，或单击图11-2所示“PCB Library”面板中的按钮，则在面板的 “Footprints”区出现一个以COMPONENT_1为名称的新元件，并且打开一个空的设计区域，如图11-19所示。
第11章 PCB元件封装设计
11.2 PCB元件封装库编辑器界面的认识
第11章 PCB元件封装设计
11.2.1 PCB Library面板 如图11-2所示为“PCB Library”面板图。“PCB Library”面板提供操作PCB器件的各种功能，各按钮的功能如图11-2 中所示。
第11章 PCB元件封装设计
方法二：在编辑区域单击鼠标右键，在弹出的快捷菜单中选择“工具→新的空元件”，同样能新建一个名为 COMPONENT_1的元件。
第11章 PCB元件封装设计
1.3.2 使用Footprint Wizard向导创建元件封装 元件封装库编辑器带有Footprint Wizard向导。通过此向导，用户可以选择不同的封装类型，填写相应的信息，然后将自 动生成器件封装。下面以生成DIP8的封装来讲解利用向导创建元件封装的操作步骤。 (1) 启动Footprints Wizard。右键单击PCB Library面板的“Footprints”区，选择Footprint Wizard，或者选择“工具”→“元 器件向导”，弹出如图11-20所示的元件封装向导对话框。 (2) 单击图11-20中的【Next】按钮，弹出如图11-21所示的元件封装样式列表框，单击【Back】按钮可以返回上一向导。
AltiumDesigner原理图和PCB多通道设计方法
原理图和 PCB 多通道设计方法目录1.问题描述 (3)2.设计过程 (3)2.1原理图设计 (3)2.2 PCB设计 (4)3.结论与经验 (6)【关键词】：多通道设计1.问题描述设计原理图和 PCB 的过程中，经常会遇到过多幅一模一样的电路，特别是驱动电路。
原理图显得繁复，可读性差；而特别是在设计 PCB，不得不重复布局，重复布线，不仅枯燥乏味而且也容易出错、电路不美观；由于PCB布局一致性差，导致硬件测试时每个部分都要重复测试，耗时又繁琐。
下面就介绍一种专门针对这类电路的设计方法，多通道电路设计，大大提高工作效率，以上问题都可以得到很好的解决。
这里有点类似我们写程序的时候，把一段经常用的代码，封装为一个函数，减少重复劳动增加可读性。
2.设计过程2.1原理图设计首先需要理解何谓多通道设计。
简单的说，多通道设计就是把重复电路的原理图当成一个原件，在另一张原理图里面重复使用。
下面介绍一个例子，在范例里面更便于理解这个概念。
一个有 4 路IGBT驱动电路。
如下图是一路IGBT驱动电路：如果按照常规设计，在原理图里这个相同的电路不得不 copy 4 次，这样电路图必然繁琐，而且原理图和PCB 多通道设计方法3 / 5耗费时间。
下面用多通道设计试试。
把一路IGBT 驱动电路设计好以后保存，然后在同一个工程下面新建一个空原理图。
打开新原理图，在里面做文章。
首先选择 Design/Create Sheet Symbol From Sheet or HDL,激活该命出现对话框，选择需要的驱动电路图，点击ok，出现如下图：把绿色方框图按照需要的次数复制出来，该次我们需要复制三次。
如下图这个绿色块就是驱动电路的替代品了（也可以把他当中一个原件，或者一个函数入口）。
四个驱动电路需要四个绿色块，取名A,B,C,D;分别对应四个驱动电路，将每个驱动电路的net 名称对应好，添加相应的换页符，GND/POWER可以不写。
Altium Designer画元器件封装的三种方法
下面跟大家分享Altium Designer画元器件封装的三种方法。
之阿布丰王创作时间：二O二一年七月二十九日如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm单位间的切换。
放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不克不及完全依照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才干手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M准确丈量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next>Finish大致就是这样画，最后一定要Ctrl+M进行丈量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装尺度的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全依照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不必设置了。
Altium Designer Winter 09原理图及PCB设计简明教程
DXP原理图及PCB设计简明教程一、创建工程1.1打开软件DXP软件。
选择File->New->Project->PCB Project，点击右键确定创建新工程。
工程建立后。
1.2保存工程将鼠标移至左边竖窗口，PCB_Project1.PrjPCB字样上，点击鼠标右键。
在弹出菜单中选择Save Project。
选择保存路径，例如桌面->LED闪烁灯（新建文件夹）。
按照实际工程修改工程名，即文件名，例如LED闪烁灯。
点击保存。
保存完后，如下图，工程名变为“LED闪烁灯.PrjPCB”。
二、添加原理图及PCB文件2.1 添加原理图文件将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->Schematic，点击后添加原理图文件。
原理图添加完成后。
重复上述步骤，将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->PCB，点击后添加PCB文件。
PCB文件添加后。
将鼠标移至Sheet1.SchDoc字样上，点击鼠标右键，在菜单中选择Save。
若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED 闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
重复上述操作，将鼠标移至PCB1.PcbDoc字样上，点击鼠标右键，在菜单中选择Save。
与保存原理图文件一样，若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
此时，文件创建及保存结束。
可以发现工程名“LED闪烁灯.PrjPcb”后的文件图标变为了红色，此时表明在添加完原理图及PCB文件后，工程需要重新保存。
将鼠标移至“LED闪烁灯.PrjPcb”字样上，点击鼠标右键，在弹出的菜单中选择Save Project即可。
(整理)AltiumDesignerWinter09原理图及PCB设计简明教程.
DXP原理图及PCB设计简明教程一、创建工程1.1打开软件DXP软件。
选择File->New->Project->PCB Project，点击右键确定创建新工程。
工程建立后。
1.2保存工程将鼠标移至左边竖窗口，PCB_Project1.PrjPCB字样上，点击鼠标右键。
在弹出菜单中选择Save Project。
选择保存路径，例如桌面->LED闪烁灯（新建文件夹）。
按照实际工程修改工程名，即文件名，例如LED闪烁灯。
点击保存。
保存完后，如下图，工程名变为“LED闪烁灯.PrjPCB”。
二、添加原理图及PCB文件2.1 添加原理图文件将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->Schematic，点击后添加原理图文件。
原理图添加完成后。
重复上述步骤，将鼠标移至左边竖窗口，LED闪烁灯.PrjPCB字样上。
右击打开菜单，选择Add New to project->PCB，点击后添加PCB文件。
PCB文件添加后。
将鼠标移至Sheet1.SchDoc字样上，点击鼠标右键，在菜单中选择Save。
若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED 闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
重复上述操作，将鼠标移至PCB1.PcbDoc字样上，点击鼠标右键，在菜单中选择Save。
与保存原理图文件一样，若工程已经保存在文件夹LED闪烁灯中，该保存路径会默认选择文件夹LED闪烁灯中。
然后修改文件名为“LED闪烁灯”，点击保存。
此时，文件创建及保存结束。
可以发现工程名“LED闪烁灯.PrjPcb”后的文件图标变为了红色，此时表明在添加完原理图及PCB文件后，工程需要重新保存。
将鼠标移至“LED闪烁灯.PrjPcb”字样上，点击鼠标右键，在弹出的菜单中选择Save Project即可。
Altium+Designer+原理图和PCB多通道设计方法介绍-pkkong
原理图和PCB多通道设计方法介绍Pk.kong 080827 qq：123175518 设计原理图和PCB的过程中，你是否遇到过多幅一模一样的电路，但是不得不重复设计？原理图显得繁复，可读性差。
而特别是在设计PCB，不得不重复布局，重复布线，不仅枯燥乏味而且也容易出错、或者电路不美观等等。
下面介绍一种专门针对这类电路的设计方法，大大提高工作效率，以上问题都可以得到很好的解决。
这里有点类似我们写程序的时候，把一段经常用的代码，封装为一个函数，减少重复劳动增加可读性。
首选给大家介绍，何谓多通道设计。
简单的说，多通道设计就是把重复电路的原理图当成一个原件，在另一张原理图里面重复使用。
下面介绍一个例子，在范例里面理解这个概念。
一个有16路mos管输出电路。
如下图是一路mos管电路：如果按照常规设计，在原理图里这个相同的电路不得不copy 16次，这样电路图必然巨大无比，而且十分难读。
下面用多通道设计试试。
把单路《mos管》电路设计好以后，咱们保存，然后在同一个工程下面新建一个空原理图。
打开新原理图，在里面做文章。
首先选择place-》sheet syombl。
激活该命令以后，在新原理图下拖动，将出现以绿色块。
如下图这个绿色块就是《mos管》电路的替代品了（也可以把他当中一个原件，或者一个函数入口）。
这个元件究竟是代表那张原理图呢？咱们先双击设置一下，双击出现如下界面：选择左下角filename 的…。
马上弹出choose document to reference界面，在多个电路图（这里只有一个，但很多情况有多个）里面选择你需要那个电路图，点ok。
顺便介绍下filename上面那个栏的designator：repeat(Mos,1,16)。
这个是干嘛的？聪明的你也许能猜到了。
Repeat就是重复mos这个原理图。
重复几次？就是从1-16，就是16次啦。
记住这里一点只能从1开始，不能从0开始。
在我们经常画总线的时候习惯性把总线设置为：0-7或者0-15。
设计指导AltiumDesigner原理图和PCB设计
▪ 战略合作伙伴： Altera, Atmel, Analog Devices, Infineon Technology, Intel, Mitsubishi, Philips, Renesas Technology, STMicroelectronics, and Xilinx
原理图设计
▪ 原理图输出 – 支持多种网表格式
原理图设计 ▪ 原理图打印
Altium Designer Training
▪ Altium Designer主要特点 ▪ DXP系统平台介绍 ▪ 原理图设计 ▪ PCB设计
PCB设计
▪ 提供了完整的由规则驱动的PCB设计环境 ▪ Situs™拓扑自动布线系统性能经过了实质性的完善 ▪ 支持高速设计，具有成熟的布线后信号完整性分析工具 ▪ 布线和可视化功能，从而能更快地实现电路板布局 ▪ Orcad®、PADS、AutoCAD和其它软件的文件导入和导出功能 ▪ 完整的ODB++ / Gerber CAM-系统使得用户可以重新设计原有的设计，弥补设计和制造之间的差
Corporate information 奥腾公司简介
Altium 理念
▪ Altium’s Vision "Historically, the most advanced, state of the art design tools have been prohibitively priced, with access being limited to engineers based in the few companies that could afford them. The Altium vision – unchanged since the company’s inception – is to break down these barriers to innovation and technological advancement and provide every engineer and system designer with easy access to the best possible design tools.“ “长久以来，大多数高端的设计工具以其昂贵的价格，限制了工程师只能在少数公司中使用。而 Altium公司一贯的理念就是打破传统的价格束缚，以先进的技术为广大工程师及系统设计人员提供 最适合的设计工具。”
AltiumDesigner画元器件封装的三种方法(可编辑修改word版)
下面跟大家分享Altium Designer 画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB 库。
下面以STM8L151C8T6 为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q 可以实现Mil 与mm 单位间的切换。
放置焊盘（快捷键PP）按Tab 键设置焊盘，Ctrl+Q 实现Mil 与mm 单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L 不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才能手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M 准确测量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP 的封装，我们选一个QUAD 的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L 的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next> Finish大致就是这样画，最后一定要Ctrl+M 进行测量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC 封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
Altium Designer 14原理图与PCB设计
Altium Designer 14原理图与PCB设计本文将介绍《Altium Designer 14原理图与PCB设计》的大纲，提供背景信息和目的。
在本文中，将介绍Altium Designer 14软件的基本原理图与PCB设计功能，并深入探讨其使用方法和技巧。
Altium Designer 14简介原理图设计界面概述元件库管理连接和布线信号捕获和逻辑判别设计规则检查输出文件生成PCB设计界面概述元件布局和走线层次设计和分层规划信号完整性与电磁兼容性考虑设计规则检查输出文件生成实例分析原理图设计实例PCB设计实例注意事项和常见问题解答结论Altium Designer 14是一款专业的电子设计自动化工具，广泛应用于电子工程师和PCB设计师的原理图与PCB设计过程中。
在本文中，我们将重点介绍Altium Designer 14软件中原理图与PCB设计的相关功能和特点，以帮助读者更好地理解和使用该软件。
本文的目的旨在提供关于《Altium Designer14原理图与PCB设计》的详细大纲，以引导读者逐步研究和掌握使用Altium Designer 14进行原理图与PCB设计的基本知识和技能。
通过阅读本文，读者将了解到Altium Designer 14软件在电子设计中的核心功能和应用方法，并能够应用这些知识进行实际工程项目的设计和开发工作。
概述Altium Designer 14的主要功能和特点，如原理图设计、PCB设计、仿真等本文档为使用Altium Designer 14进行原理图与PCB设计提供指南。
其中包括软件界面介绍、操作步骤、常见问题解答等内容。
Altium Designer 14是一款强大的电子设计自动化软件，为电路原理图和PCB设计提供了全面的支持。
下面是软件界面的主要组成部分：工具栏：包含了常用的工具和命令，可以快速访问并执行相应的操作。
项目导航器：显示当前项目的文件结构和层次关系，方便管理和导航文件。
Altium Designer画元器件封装的三种方法
下面跟大家分享Altium Designer画元器件封装的三种方法。
如有错误，望大家指正。
一、手工画法。
（1）新建个PCB库。
下面以STM8L151C8T6为例画封装，这是它的封装信息设置好网格间距（快捷键G），当然也可以在设计中灵活设置，介绍个快捷键Ctrl+Q可以实现Mil与mm 单位间的切换。
放置焊盘（快捷键PP）按Tab键设置焊盘，Ctrl+Q实现Mil与mm单位的切换，大家根据自己的习惯。
有一点需要特别注意，如果要手工焊接的话，如上图封装信息上的焊盘长度L不能完全按照它的封装手册上的设计，一般要比手册上的大1—1.5mm。
这样才能手工焊接。
设置好后就能开始画了。
最后，把丝印层画上，画得完美的话，有的把机械层也画上了。
画完后，一定要用Ctrl+M准确测量一下自己画的封装的各种尺寸。
二、使用Component Wizard上一种方法画起来往往很慢，而且还要计算很长时间。
下面给大家介绍第二种方法，使用Component Wizard。
Tool—Component Wizard按Next>上面可以选择画很多种类的封装，但没有LQFP的封装，我们选一个QUAD的封装进行演示。
Next>如果要手工焊接的话，仍然需要注意焊盘长度L的问题，加1—1.5MM。
Next>设置第一个焊盘形状和其它焊盘形状。
Next>设置丝印层线宽。
Next>这个看数据手册上的参数进行计算设置Next>选择第一个引脚的位置Next>选择引脚数Next>给封装取名Next>Finish大致就是这样画，最后一定要Ctrl+M进行测量与调整。
三、使用IPC Compliant Footprint Wizard第二种方法也要进行部分计算，接着给大家介绍一种“懒人方法”，符合IPC封装标准的都能使用IPC Compliant Footprint WizardTools—IPC Compliant Footprint WizardNext>选择封装形式，有清楚的预览图Next>完全按照数据手册上设置Next>Next>这是设置热焊盘参数，对于一些发热量较大的芯片，底部有散热用的金属热盘，在这里设置它的参数，没有就不用设置了。
Altium Designer 画PCB元件封装库步骤
原理图转PCB布线，首先需要画PCB库，文件名字叫PcbLib1.Pcblib 以下为详细步骤：
1,建立工程文件，点击
File--New—Project—PCB_ Project
然后点击保存工程，点击
File-Save Project As
2,建立库文件，点击
File--New—Library—PCB Library
然后点击保存文件File-Save
3，调出PCB库操作面板，此步骤可以查看很多元件封装，有些人因为没调节好面板，导致只看到一个元件封装，首先打开PCB库
VIEW(查看)--Workspace Panels(工作面板)--PCB--PCB Library
正常如果建了很多元件封装，我们就可以看到一串列表，如下图
下面以画一个电阻为列
首先看一下画工具，顶部那一行，如图，我们画图需要的工具都是从这里取的
这个是我们要画的电阻，
首先点一下鼠标斜线那个工具，再图纸上画一个长方形
然后放置引脚，鼠标点一下焊盘工具，在左右两边放下，,就完成了一个电阻封装
接着可以给元件名字，双击左边的名字即可
还可以添加还要画的其他元件，操作Tools—New B lank Component
然后有些人发现放置不到中间位置，其实没设置好捕捉，
打开Tools—Library Options，Snap Grid数据设置小一点就可以了。
Altium Designer 14原理图与PCB设计教程 第九章 元器件封装符号设计
图9-2-2 “Component Wizard（元件向导）” 对话框
（2）单击【Next】按钮，进入 “Component patterns”元件 封装模式选择界面。在模式列 表框中列出了各种封装模式， 如图9-2-3所示。这里选择 “Dual In-line Packages （DIP）”双列直插式封装模式， 在“Select a unit（选择单位）” 下拉列表框中选择英制单位 “Imperial（mil）”。
图9-2-10 DIP40封装图形
9.3 手工绘制封装
在实际设计中设计人员会遇见一些管脚比较特殊或者新型电子元件，自带 封装库和PCB Component Wizard向导创建均无法满足元件的封装要求， 这就需要根据元件的实际参数手工进行封装的绘制。 【例9.2】 制作轻触按键6×6×5mm的封装，实物外形图如图9-3-1所示， 尺寸图如图9-3-2。
“Snap Options（捕获 选项）”选项组：用于 进行捕捉设置。 “Sheet Position（图纸 位置）”选项组：用于 设置PCB图纸的X，Y坐 标和长和宽。 其他选项保持默认设置， 单击【OK】按钮，关闭 该对话框，完成 ““Board Options （板选项）” 对话框设 置。
图9-1-4 “Board Options（板选项）”环境参数设置对话框
图9-21
（1）在PCB封装编辑器中，执行 菜单命令“Tools（工 具）”→“Component Wizard （元器件向导）”，或者直接在 “PCB Library”工作面板的 “Component”区域单击鼠标右 键选择“Component Wizard （元器件向导）”命令，系统将弹 出如图9-2-2所示的 “Component Wizard（元件向 导）”对话框。
AltiumDesigner(Protel)原理图与PCB设计教程 第9章
第9章制作元件封装在前面介绍元件封装时，都是使用Altium Designer系统自带的元件封装。
但是对于经常使用而元件封装库里又找不到的元件封装，或者系统元件库没有的其他封装，就需要使用元件封装编辑器来制作一个新的元件封装。
在本章中，主要介绍使用PCBLIB制作元件封装的两种方法，即手工方法和利用向导(Wizard)方法。
9.1 元件封装编辑器9.1.1 启动元件封装编辑器在制作元件封装之前，首先需要启动元件封装编辑器。
Altium Designer的元件封装库编辑服务器的启动步骤如下：1)执行菜单命令File→New→Library→PCB Library，就可以启动元件封装编辑器，如图9-1所示。
PCB Lib放置工具栏元件编辑界面图9-1 元件封装编辑器界面2)将元件封装库保存起来，元件封装库文件的后缀名为.PcbLib，系统默认的文件名为PcbLib1.PcbLib，保存时可以换名保存。
然后就可以进行元件封装的编辑制作。
也可以直接在项目中创建一个新的元件封装库，只要选择项目文件，从右键快捷菜单中284285 执行Add New to Project →PCB Library 命令，系统就会为所选择的项目创建一个新的元件封装库。
9.1.2 元件封装编辑器介绍PCB 元件封装编辑器的界面和PCB 编辑器比较类似。
下面简单地介绍一下PCB 元件封装编辑器的组成及其界面的管理，使用户对元件封装编辑器有一个简单的了解。
图9-1所示是PCB 元件封装编辑器的编辑界面，从图中可以看出，整个编辑器可以分为以下几个部分。
(1)主菜单PCB 元件的主菜单主要是给设计人员提供编辑、绘图命令，以便于创建一个新元件。
(2)元件编辑界面(Components Editor Panel)元件编辑界面主要用于创建一个新元件，将元件放置到PCB 工作平面上，用于更新PCB 元件库、添加或删除元件库中的元件等各项操作。
(3)PCB Lib 标准工具栏 PCB Lib 标准工具栏为用户提供了各种图标操作方式，可以让用户方便、快捷地执行命令和各项功能，如打印、存盘等。
Altium Designer 14原理图与PCB设计教程 第八章 PCB编辑器常用编辑方法
“Top-Middle-Bottom”表示焊盘在PCB板 的顶层、中间各层以及底层的尺寸和形状不同， 需要用户在如图8-1-5内的列表中分别设置焊 盘在PCB板各层的尺寸和形状。“Full Stack” 表示焊盘在PCB板各层中的大小和形状都需要 单独设置，选中该项后，“Size and Sharp” 区域底部的【Edit Full Pad Layer Definition…】按钮被激活，单击该按钮，打 开如图8-1-6所示的“Pad Layer Editor”对 话框。用户可在“Pad Layer Editor”对话框 中对焊盘在每一层的大小形状进行设置。
图8-1-7 “Via”对话框
8.1.4 放置字符串
Altium Designer中的字符串能被放在任何层，宽度可从0.001 mil到10000mil之间变化。系统提供3种字体绘制文本。默认的 形式是简单的矢量字体，这种字体支持笔绘和矢量光绘。 自由文本能被放在任何层。当元件被放置的时候，元件上的文本 （如元件标号等）被自动地指定放在 “Top Overlay”或 “Bottom Overlay”，这些文本不能被移到其他层。 放置字符串的操作方法如下。 （1）在工作区选择放置字符串的PCB板层，单击“Wiring”工 具栏中的放置字符串按钮【A】，或执行菜单命令 “Place”→“String”。
（2）按【Tab】键，打开如图8-1-11所示
的“Linear Dimension”对话框。各选项
功能如下。
“Pick Gap”编辑框用来设置尺寸线与标
注对象间的距离。
“Extension Width”编辑框用来设置尺
寸延长线的线宽。
“Arrow Length”编辑框用来设置箭头线
长度。
Altium Designer 14原理图与PCB设计第7章 PCB的设计PPT
第7章 PCB的设计 图7-1 创立新的PCB文件
第7章 PCB的设计
2. 设置PCB的外形 根据设计产品的构造模型来设计PCB的物理边界，即 PCB的外形。可以采用下面两种方法来实现。 1) 手工定义 通过重定义外形，或者移动已经存在的板卡顶点。具体 步骤： (1) 执行View >> Board Planning Mode命令切换到下板卡 规划模式(或者按快捷键数字“1〞)，就会看到板框界面变 绿了，如图7-2所示。
(4) 还可以移动已经存在的板卡形状，执行菜单命令 Design >> Move Board Shape，这时光标变成十字形并且已 经带着浮动的板卡形状。只要移动光标到适宜的位置，单击 鼠标左键即可把板卡移动到新位置。
(5) 完成板卡形状规划后，执行菜单命令View >> 2D Layout Mode(或者按快捷键数字“2〞)退回到2D的布线模式 下，至此即完成PCB外形的设置。
第7章 PCB的设计
2) 从选择的对象中定义 在机械层或者其他层利用线条或圆弧定一个内嵌的边界， 以这个新建对象为参考重新定义板卡形状。 画好边界后， 如图7-4所示，选中整个边界，再执行菜单命令Design >> Board Shape >> Define From Selected Objects，系统将弹出一 个如图7-5确实认对话框，按Yes按钮，即可完成板卡形状的 设置，如图7-6所示。
(3) 也可以改变已经存在的板卡形状。执行菜单命令 Design >> Edit Board Shape，板卡边框将出现多个可以拖动 的固定点，如图7-3所示。将光标移动到固定点或者边框线 上面，按住左键拖动固定点或者边框线即可改变板卡的形状。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
1. 先检查当前使用的单位和网格显示是否合适，执行 Tools → Library Options命令（快捷键为T，O）打开 Board Options对话框，设置Units为 Imperial(英制)，X ，Y方向的Snap Grid为10mil，需要设置Grid以匹配封装 焊盘之间的间距，设置Visible Grid 1为10mil，Visible Grid 2为100mil
放置好焊盘
为新封装绘制轮廓
PCB丝印层的元器件外形轮廓在Top Overlay（顶层）中定义.如果元器件放置 在电路板底面，则该丝印层自动转为 Bottom Overlay（底层）。 （1）在绘制元器件轮廓之前，先确定它们 所属的层，单击编辑窗口底部的Top Overlay标签。 （2）执行Place → Line命令,放置线段前 可按Tab键编辑线段属性，这里选默认值。 一般线宽10mil,在Top Overlay（顶层）.
Altium Designer 原理图元件设计
Altium Designer 集成库
一．集成库概述 Altium Designer 采用了集成库的概念。在集成库中的元 件不仅具有原理图中代表元件的符号，还集成了相应的功 能模块。如Foot Print 封装，电路仿真模块，信号完整性 分析模块等。
Electrical type:引脚的电气类型
Input：输入引脚 IO输入输出双向引脚。 Output：输出引脚 OpenCollector：集电极开路引脚。 Passive：无源引脚。 OpenEmitter：发射极开路引脚。 Power：电源地线引脚。
Symbols:设置引脚的输入输出符号 Inside:设置引脚在元件内部的表示符号
二．集成库的创建 集成库的创建主要有以下几个步骤 1）创建集成库包 2）增加原理图符号元件 3）为元件符号建立模块联接 4）编译集成库
1． 执行File \ New \ Project \ Integrated Library, 创建一 个集成包装库项目，然后重命名并保存到目录， 如 c:\library\library, 生成library.libpkg 集成库包.
参考点位置（有原点定义）
为新封装添加焊盘
Pad Properties对话框为设计者在所定义的层中检查焊 盘形状提供了预览功能，设计者可以将焊盘设置为标准圆 形、椭圆形、方形等，还可以决定焊盘是否需要镀金，同 时其他一些基于散热、间隙计算，Gerber输出，NC Drill 等设置可以由系统自动添加。无论是否采用了某种孔型， NC Drill Output（NC Drill Excellon format 2）将为 3种不同孔型输出6种不同的NC钻孔文件。 放置焊盘是创建元器件封装中最重要的一步，焊盘放置是 否正确，关系到元器件是否能够被正确焊接到PCB板，因 此焊盘位置需要严格对应于器件引脚的位置。，
绘制好的DIP16封装
设置元件的引脚1为元件的参考点
生成集成库
原理图元件与封装连接起来.
保存.
在集成包装库项目下新建一个原理图库
原理图元件编辑环境
编辑区 面板区 原点
电路图零件库面板
零件模型区块
零件模型预览区块
SCH Library面板变成标签式面板
零件库字段
零件字段
零件操控钮 零件别名字段 零件别名操控钮
接脚字段
接脚操控钮 零件模型字段 零件模型操控钮
库元件编辑工具，“Schlib Drawing Tools”工 具栏
元件制作好后点击Place按钮,放置该元件到图 纸中
自己制作的元件库的加载,和Altium Designer自带的元件 库的添加方法类似. 在加载库的页面,找到元件库文件,打开元件库文件即可.
自己制作的元件的调用结果
对应的封装的制作后面讲

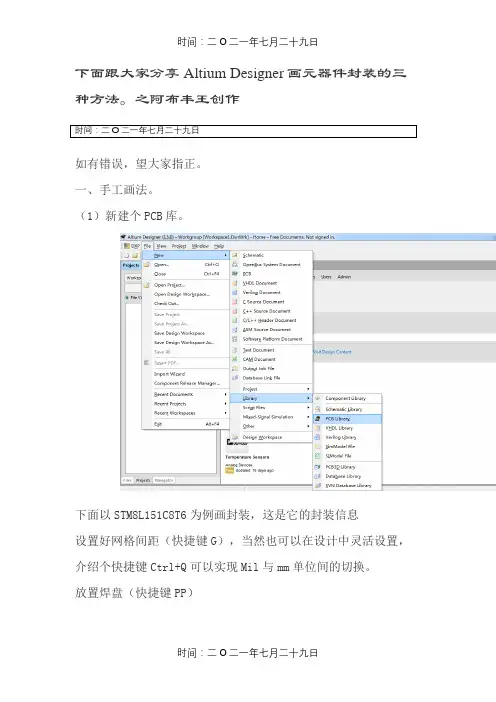

建立一个新的PCB库 建立新的PCB库包括以下步骤。 （1）执行File → New → Library →PCB Library命令，建立一个PCB库文档. 重新命名该 PCB库文档,保存.
放置焊盘的步骤如下所示： （1）执行Place → Pad命令或单击工具栏按钮， 光标处将出现焊盘
放置焊盘之前，先按Tab键，弹出Pad[mil]对话 框，如图所示。
编辑焊盘各项属性。在Hole Information选择框， 设置Hole Size(焊盘孔径)：36mil，孔的形状： Round(圆形)；在Properties选择框，在 Designator处，输入焊盘的序号1，在Layer处， 选择Multi-Layer(多层)；在Size and Shape(大 小和形状)选择框，X-Size：62mil，Y-Size： 62mil，Shape：Rectangular(方形)，其它选缺 省值，按OK按钮，建立第一个方形焊盘。
2. 执行Tools →New Blank Component建立了一个默认名 为‘PCBCOMPONENT_l’的新的空白元件，如图5-2所示。在 PCB Library面板双击该空的封装名（PCBCOMPONENT_l）， 弹出PCB Library Component[mil]对话框，为该元件重新 命名，在PCB Library Component对话框中的Name处，输入 新名称DIP16。 推荐在工作区（0，0）参考点位置（有原点定义）附近创 建封装。
Graphical Location:引脚坐标位置 Length:引脚长度 Orientation:引脚方向 Locked:锁定
编辑元件的属性
编辑元件属性界面
Default designator:设置默认的元件编号 Comment:设置默认的元件注释(元件名称) Lock pins:锁定引脚 Show all pins on sheet:在图纸上显示所有 引脚.
PCB封装的设计界面
创建一个元器件封装，需要为该封装添加用于连 接元器件引脚的焊盘和定义元器件轮廓的线段和 圆弧。设计者可将所设计的对象放置在任何一层， 但一般的做法是将元器件外部轮廓放置在Top Overlay层（即丝印层），焊盘放置在 Multilayer层（对于直插元器件）或顶层信号层 （对于贴片元器件）。当设计者放置一个封装时， 该封装包含的各对象会被放到其本身所定义的层 中。
点击OK,放置一个焊盘.其他焊盘的放置也类似.可 以先放置多个焊盘,然后再依次修改属性.放置到 合适的位置.注意：元件中的焊盘实际上是元件的 管脚，在放置焊盘时，焊盘的“Designator”参数 应该设置为从1开始的连续的序号。 手工绘制，先绘制焊盘，再绘制元件外形。，外 形是在Topover Layer绘制（黄色），绘制时， 注意元件的焊盘之间，焊盘与外形之间的相对位 置。且经常把引脚1作为参考点，坐标是（0， 0）。还要注意焊盘的层，是穿透式的，还是表 贴式的。 注意焊盘的形状,孔的大小,外形大小,直插式还是 标贴式.焊盘经过的层.焊盘的位置,尺寸应与实际 元件相符合.注意元件的外形尺寸.
SchLib IEEE Tools工具栏。
