母线和电缆的比较
电缆优于母线的原因
电缆优于母线的原因
电缆优于母线的原因包括以下几个方面：
1. 安装便利性：电缆的安装相对简单，只需要将电缆敷设在需要的地方即可。
而母线的安装需要更多的步骤和设备，需要将母线固定在支架上，并连接各个分支线路，安装难度较大。
2. 维护成本低：电缆的维护成本相对较低，因为电缆的结构简单，故障率较低，且故障修复容易。
而母线的维护成本较高，因为母线的结构复杂，故障率较高，需要专业人员进行维修。
3. 灵活性高：电缆的敷设方式灵活，可以根据实际需求进行改变，同时电缆的长度可以根据需要进行裁剪。
而母线的长度和走向一旦确定，就很难改变，不具有电缆的灵活性。
4. 耐久性强：电缆的使用寿命一般较长，能够在较长的时间内保持性能稳定。
而母线的使用寿命相对较短，因为母线在电流传输过程中容易受到电化学腐蚀和环境因素的影响。
5. 适用范围广：电缆可以应用于各种不同的场合和环境，如室内、室外、高温、低温等。
而母线一般只适用于室内等较为良好的环境，适用范围较窄。
电缆相对于母线在安装、维护、灵活性、耐久性和适用范围等方面具有优势。
在选择电缆和母线时，需要根据实际需求进行综合考虑。
(完整word版)母线与电缆的优势(word文档良心出品)
母线槽的应用范围:母线槽是适合于工业厂房、办公商住、机场码头、楼宇配电房, 购物商场或者高科技环境使用。
它是低成本、高效益的输配电产品。
母线槽运用的领域:八十年代以前, 高层建筑中的供电主干线主要采用可靠性较好的普通电缆,电缆在电气竖井内沿墙壁用支架或电缆桥架敷设。
电缆作为供电主干线比裸导线、裸排要安全可靠得多, 裸排因表面裸露受配电室高温、湿度、安全距离限制安全可靠性比较差, 载流量受到限制。
电缆截面不可能造得很大（最大只能做到400ｍｍ2）, 而且电缆太粗, 现场施工难度大。
八十年代中后期, 城市发展迅速, 高层、超高层建筑大批建造, 建筑物的用电负荷急剧增加, 电缆作为供电主干线的局限性越来越突出, 特别是现场制作电缆分支接头技术难度很大, 急需一种容量大、分支方便的供电主干线取而代之。
这时, 容量大、分支方便的母线槽从国外引进来, 并且在工程中迅速得到推广应用。
母线槽适用于各电力输送干线, 有高压母线槽和低压母线槽两类。
高层建筑、工业厂房、机场、码头、地铁、综合建筑工程等的变压器至配电柜, 以及配电柜至车间及楼层的电力输送, 其额定电流6000A以下, 100A以上；额定电压400--680V, 频率50HZ 或60HZ, 可组成三相四线或三相五线的电力输送系统, 属于大电流电力供电的首选产品。
对于小型建筑, 用电负荷不是很大, 主干线往往采用绝缘导线；对于高层建筑, 用电负荷较大, 用绝缘导线作为主干线已不能满足供电需要, 这时主干线需要用电缆或母线槽, 我国大城市近年来电力局正有相关安全规定: 配电房及高层建筑必用母线槽代替电缆电线使用。
母线槽在我国兴起近有20 年历史, 至今我国大型城市高层建筑及高档工业企业已基本用母线槽代借电线电缆使用, 因母线使用寿命长, 拆移及分支线路方便, 降低折旧费用及提高使用安全性能；中型城市及普通工业企业也开始普遍使用母线槽, 则也可一次性投资, 终身受益。
母线槽与电缆的区别
电缆和母线槽都是人们日常生活中经常要用到的产品，但是它们两者是有一定区别的。
具体体现在这几方面：1、作用
电缆：是敷设电缆的载体，帮助支撑及保护电缆；
母线槽：是专供交流50Hz、380V的三相四线制或三相五线制配电系统传输电能用，可以替代电缆配电方式；
2、构成
电缆：是由托盘或梯架的直线段、弯通、组建以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性布局体系的总称；
母线槽：是由金属板（钢板或铝板）为保护外壳、导电排、绝缘材料及有关附件组成的母线系统；
3、使用环境
电缆：可以明面安装，也可以暗面安装，一般是随管廊一同搭设，用于放置电缆线；
母线槽：作为供电主干线，一般在电气竖井内沿墙垂直安装一趟或多趟。
4、分类
电缆：根据外观分类，大致可以分为槽式桥架、托盘式桥架、梯式桥架和组合式桥架；
母线槽：按照绝缘方式分类，可以分为空气式插接母线槽、密集绝缘插接母线槽和高强度插接母线槽；
5、安全性
母线槽：金属封闭外壳能够保护母线免受机械损伤或动物伤害，在配电系统中采用插入单元的安装很安全，外壳可以作为整体接地，接地非常的可靠；
电缆：PVC外壳易受机械和动物损伤，安装电缆时须先切断电源，如果有错误发生会很危险，特别是电缆要进行现场接地工作，接地的不可靠导致危险性增加。
看过以上的内容，想必大家对两者之间的区别有了一定的了解，如果您需要电缆或者母线槽，欢迎咨询河南宝恒电气设备有限公司了解更多。
我们具备产品开发、设计、制造、施工、调试一条龙服务，并特别注重产品质量、安全及售前、
售后服务。
产品具有性能好、安装方便、质量优、价格低等特点。
母线与电缆的比较
大
载流量：250A～5000A
小
载流量：单根四芯电缆一般 最大580A
母线槽与电缆对比—系统结构
简洁清爽
线性设计、结构简单
错综复杂
回路较多，布线复杂
母线槽与电缆对比—占用空间
小 母线占用空间
结构紧凑，占用空间小
大 电缆占用空间
约为母线槽的3-4倍
母线槽与电缆对比—散热性能
散热效率高
母线为密集型结构，外壳采用高导热性能的铝 合金型材，散热方式为整体式热传导，热传导 效率高，散热性能好。
较铝母线略高
铝资源相对比较丰富，价格低 廉，综合成本比铜母线低10% 以上。
安装相对比较方便
结束语
谢谢
高层建筑的层间供电； 厂房的平面配电； 低压柜之间的联络； 变压器连接端的进线系统;
母线槽与电缆对比(特征性能)
母线槽配电
电缆配电
插接箱 配电柜
电缆
对比方面
1
载流能力
2
系统结构
3
占用空间
4
散热性能
5
绝缘性能
6 7 8 9 10
安全性能 安装强度 操作性能 系统配置 使用成本
母线槽与电缆对比—载流能力母线与电缆的比较 Nhomakorabea2017年
母线与电缆比较
母线槽与电缆对比(母线的应用)
进线母线槽 变压器 低压柜
高层建筑
配电母线槽
母线槽与电缆对比(母线的应用)
防火栅
母线槽
进线箱 低压柜
进线箱 低压柜
母线槽与电缆对比(母线的应用)
防火栅
母线槽
软连接 变压器
进线箱 低压柜
母线槽与电缆对比(母线的应用)
6.1母线和电缆的选择
六、母线共振的校验
在考虑母线共振影响的母线绝缘子之间的最大允许跨距 为
若已知母线的材料、形状、布置方式和应避开共振的固 有振动频率f0(一般f0=200Hz)时，可由上式算出母线不 发生共振所允许的最大绝缘子跨距 ，如选择的绝缘子跨 距小于Lmax ，则β=l。
6.3.2 电力电缆的路冲击电流值(A)。
单条母线的应力计算
求出的母线最大相间计算应力σ 料的允许应力σ y，即
jx不超过母线材
则认为母线的动稳定是满足要求的。母线材料 的允许应力σ y见相应表格。
绝缘子间的最大允许跨距Lmax
在设计中，常根据母线材料的最大允许应力σ 来决定绝缘子间的最大允许跨距Lmax
二、母线截面尺寸选择
导体的经济截面Ssec计算公式：
式中Igmax ——正常工作时的最大持续工作电流 (A)； j——经济电流密度(A／mm2)。
三、电晕电压校验
•
电晕放电会造成电晕损耗、无线电干扰、噪音和金属腐 蚀等许多危害。 110～220千伏裸母线晴天不发生可见电晕的条件是：电 晕临界电压Ulj应大于最高工作电压Ugmax，即 Ulj＞Ugmax 对于330～500千伏超高压配电装置,电晕是选择导线的 控制条件。要求在1.1倍最高工作相电压下，晴天夜晚 不应出现可见电晕。
电力电缆的选择举例
选用两根10千伏ZLLl2三芯油浸纸绝缘铝芯铅包防腐电缆， 每 根 截 面 S=95mm2，Ie=185A， 正 常 运 行 允 许 最 高 温 度 60℃。 (2)按长期发热允许电流校验考虑一条线路故障时，另 一条线路要供两台变压器满负荷运行，故最大长期工作 电流 I‘gmax =2×183=366(A) 当实际土壤温度为+20℃时，查出温度修正系数 k1=1.07。 当电缆间距取200mm时，由手册可查得两根并排电缆修 正系数k2=O.92。当土壤热阻系数g=80时，查得修正系数 K3=1.05，故综合修正系数为 k= k1 k2 k3 =1.07×0.92×1.05=0.93

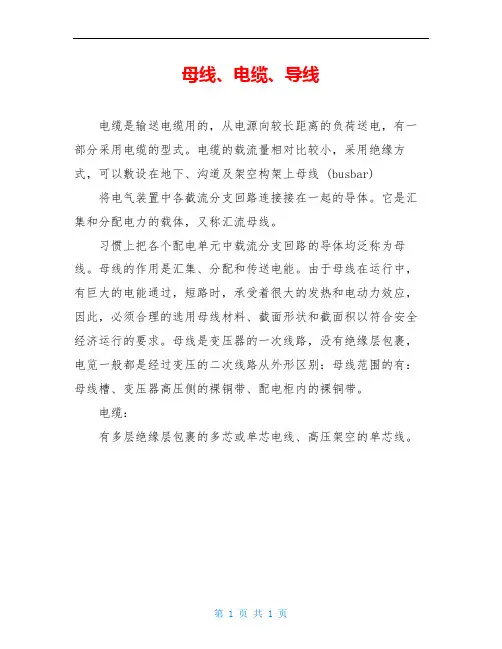

母线、电缆、导线
母线、电缆、导线
电缆是输送电缆用的，从电源向较长距离的负荷送电，有一部分采用电缆的型式。
电缆的载流量相对比较小，采用绝缘方式，可以敷设在地下、沟道及架空构架上母线 (busbar)将电气装置中各截流分支回路连接接在一起的导体。
它是汇集和分配电力的载体，又称汇流母线。
习惯上把各个配电单元中载流分支回路的导体均泛称为母线。
母线的作用是汇集、分配和传送电能。
由于母线在运行中，有巨大的电能通过，短路时，承受着很大的发热和电动力效应，因此，必须合理的选用母线材料、截面形状和截面积以符合安全经济运行的要求。
母线是变压器的一次线路，没有绝缘层包裹，电览一般都是经过变压的二次线路从外形区别：母线范围的有：母线槽、变压器高压侧的裸铜带、配电柜内的裸铜带。
电缆：
有多层绝缘层包裹的多芯或单芯电线、高压架空的单芯线。
第 1 页共 1 页。
母线和电缆
A 母排（线）1、母线型号含义例如：TMY-120×10TMY-3*(80*8)TMY:铜质硬母线，3（共三根），（80*8），80：指的是母线的宽度是80mm.8指的是母线的厚度是8mm.TM30H-63W/P:低压断路器电容补偿柜是利用电容的容抗来补偿电感负载的感抗。
减少无功电流，达到节能的效果。
利用功率因数表观察，通过投切电容的数量，功率因数达到或接近1时，电容柜正常。
B 电缆2、电缆型号含义：例如:YJV22-8.7/10-3×120MM2代表的是:交联聚乙烯绝缘,聚氯乙烯护套,钢带铠装,绝缘等级为8.7-10KV,三芯,每芯截面积为120MM2 R－连接用软电缆（电线），软结构。
V－绝缘聚氯乙烯。
V－聚氯乙烯绝缘V－聚氯乙烯护套B－平型（扁形）。
S－双绞型。
A－镀锡或镀银。
F－耐高温P－编织屏蔽P2－铜带屏蔽P22－钢带铠装Y—预制型、一般省略，或聚烯烃护套FD—产品类别代号，指分支电缆。
将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘V—聚氯乙烯绝缘或护套ZR—阻燃型NH—耐火型WDZ—无卤低烟阻燃型WDN—无卤低烟耐火型例如：SYV 75-5-1(A、B、C）S: 射频 Y:聚乙烯绝缘 V:聚氯乙烯护套 A：64编 B：96编 C：128编75：75欧姆 5：线径为5MM 1：代表单芯SYWV 75-5-1S: 射频 Y:聚乙烯绝缘 W:物理发泡 V:聚氯乙烯护套75：75欧姆 5：线缆外径为5MM 1：代表单芯例如：RVVP2*32/0.2 RVV2*1.0 BVRR: 软线 VV:双层护套线 P屏蔽2：2芯多股线 32：每芯有32根铜丝 0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12ZR: 阻燃 R: 软线 S:双绞线2：2芯多股线 24：每芯有24根铜丝 0.12：每根铜丝直径为0.12MM 型号、名称RV 铜芯氯乙烯绝缘连接电缆（电线）AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线）RVB 铜芯聚氯乙烯平型连接电线RVS 铜芯聚氯乙烯绞型连接电线RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义规格采用芯数、标称截面和电压等级表示①单芯分支电缆规格表示法：同一回路电缆根数＊（1*标称截面）， 0.6/1KV，如：4*(1*185)+1*95 0.6/1KV②多芯绞合型分支电缆规格表示法：同一回路电缆根数＊标称截面， 0.6/1KV，如：4**185+1*95 0.6/1KV③多芯同护套型分支电缆规格表示法：电缆芯数×标称截面-T，如：4×25-T2 YJV4*240+1*120YJV 交联聚乙烯护套聚氯乙烯绝缘 4×240 三根火线和一根零线为240平+1*120 地线120平是一根电缆共有5芯，载流量要按照5芯的电缆来算。
三相四线630a密集封闭母线替代电缆的规格
三相四线630a密集封闭母线替代电缆的规格1.三相四线630A密集封闭母线采用铝合金外壳和铜导电棒制成。
The three-phase four-wire 630A compact enclosed busbar is made of aluminum alloy shell and copper conductive rod.2.电缆敷设需要大量的人工和材料，而母线安装简便，成本更低。
Cable laying requires a large amount of manual labor and materials, while busbar installation is simple and cost-effective.3.密集封闭母线具有良好的防护性能，能够在恶劣环境下稳定运行。
The compact enclosed busbar has good protective performance and can operate stably in harsh environments.4.母线具有较大的导电能力，能够满足大功率负载的需求。
The busbar has a large conduction capacity and can meetthe demand for high-power loads.5.采用密集封闭母线可以减少线路阻抗，提高系统的电能传输效率。
Using compact enclosed busbar can reduce line impedance and improve the electrical energy transmission efficiency of the system.6.母线具有较长的使用寿命，能够减少维护和更换成本。
The busbar has a long service life, which can reduce maintenance and replacement costs.7.密集封闭母线具有较小的占地面积，能够节省宝贵的场地空间。
矿物绝缘电缆与母线的比较分析
矿物绝缘电缆与母线的比较分析一、安装敷设比较1．母线一般为3.5~4.0米一段，而矿物绝缘电缆的交货长度最短为60米，这样线路的连接工作和附件费用均减少。
2．母线系统安装时如果转弯需加弯头，这样不仅增加了工作量而且也增加了成本，占用了更多的空间，但矿物绝缘电缆就不存在此问题，根据国家矿物绝缘电缆敷设图集，矿物绝缘电缆的弯曲半径最大为6倍半径，足以满足安装时转弯的需要。
二、端面空间比较以1600A负荷回路为例：1．矿物绝缘电缆端面空间：7×3.14×13.1×13.1=3772.0mm2注：矿物绝缘电缆型号：BTTZ-3×(2×300)+1×3002．母线槽端面空间：185×150=27750.0mm2由以上计算可以看出选择母线的端面空间为选择矿物绝缘电缆的端面空间的7倍多。
因此，选择矿物绝缘电缆替代母线可以节省安装空间。
三、使用环境及寿命比较矿物绝缘电缆不怕环境的潮湿和水，而母线无法做到全密封，需采取防水措施。
且在存储，运输，安装和使用时受到潮湿空气和水的影响会导致绝缘下降，特别是间歇工作时，重新启用须除潮处理，而矿物绝缘电缆则不存在此问题。
同时由于矿物绝缘电缆组成的固有特性，保证了该电缆具有非常高的稳定性，耐火性能优异，使用长寿命，是消防和动力干线的首选。
在正常使用情况下，寿命可达百年以上，可作为“永久性”敷设。
四、推荐使用场合大动力点到点回路，如：1、应急发电机组出线（间歇工作线路）2、中央空调机组系统配线3、电源主干线五、经济性比较我们把矿物绝缘电缆与母线进行下对比：1、250A的母线：BTTZ4*（1*70）就是说每项1根70（载流量为279A）。
4根顶5根（外护套做接地线）总造价：约400元/米母线：每A/米约为2.40元（不包括插接箱与安装费等）×250A=600元/米2、400A的母线BTTZ4*（1*150）（载流量为431A）。
母线槽与电缆的成本对比
母线槽与电缆的成本对比1经济成本比较母线槽相比电缆,总体来说由于其使用材料高档,工艺相对复杂,首期投入成本一般比电缆要大,但是从长远来看,母线槽则占上风.当前母线槽使用寿命一般在30年至40年,而普通电缆则只有15年左右的使用寿命;而且母线槽系统一旦按照规范安装并运行基本不需要更换部件,只需要对周边环境例行检查即可,而电缆则经常会出现接头老化、绝缘层脱落等现象需要对某一段电缆进行更换.另外,当今市场上已经有许多实力较大的母线槽厂家,推出铝导体母线槽且已大规模使用于大型建筑,这类母线槽的采购价格远比电缆+电缆桥架的价格要低,但使用性能却高于电缆.对于首批投入资金紧张的用户完全可以选用此种母线槽.经过全面分析比较,对于低压配电系统中的重要干线,选择母线槽则显然有其明显优势;对于小电流分支线路选择电缆也有其灵活方便的优点.这就需要我们专业配电设计人员以及广大用户根据需要进行选择配置.[1]白清公.分支电缆和母线槽的选择应用.建筑技术开发.2007(6).[2]李卫华.高层建筑电气竖井内照明干线分支连接的选择.山西建筑.2007(34).[3] JGJ/T 16-1992,民用建筑电气设计规范[S].[4]建筑电气设计手册.电缆的敷设安装在线路走向上灵活方便,但是工程中电缆一般都是要靠电缆桥架一路铺设支撑才能完成其走线,所以电缆的施工需要分步进行.母线槽的安装确实需要专业的安装技术,但却只需要按照产品标准安装程序即可一次性完成安装.另外母线槽结构紧凑,占用空间相对较小,易于工程中的管道、线路的空间布置,且安装方便.当然对于400A以下的小电流线路,因为需要选用的电缆截面相对较小,根数较少,选择电缆敷设则显得更为灵活.2 供电系统比较母线槽供电系统通常是主干线从配电中心引出,以散射状灵活供电;而电缆供电则受分接难度大、载流量小、难以分散控制等因素限制通常是点对点供电.特别是在高层供电中母线槽相比电缆的优越性尤为突出,图一所示,右边为传统的电缆供电方式,每个楼层都需要单独放线,电缆根数众多,这样的密集敷设明显具有散热型差、占用空间大、事故检查艰难、日后维修难度大等缺点;左边为母线槽供电,只要使用单一的中心母线槽系统,在每个楼层设置相应容量的插接箱进行分流即可达到供电目的,这种方式使得分接异常灵活,而且每个分支都有插接箱对分流变容处的保护.经过比较,很显然后者比前者更加安全、更加简单、更加可靠。
浅析母线槽相对于电缆在高层建筑中应用的优势
浅析母线槽相对于电缆在高层建筑中应用的优势【摘要】本文主要结合实际分析了母线槽相对于电缆在高层建筑中应用的优势，以及告诉大家母线槽在高层建筑的应用中应注意哪些问题。
【关键词】母线槽;电缆;高层建筑;应用为了适应城市的发展以及市区面积“寸土是金”的现状，高层建筑凭借其纵向发展优异的特点，逐渐得到人们的青睐。
由于建筑物层数较高，用电量也相应增加。
常规的电缆配电已不能满足这种大电流、分支回路多的需求。
因此越来越多的母线槽被应用到了高层建筑中。
母线槽相对于电缆在高层建筑中的应用上，具体的优势体现如下几个方面：首先，母线槽的载流能力更大母线槽的载流能力大，单条母线的最大电流可达到6300A，基本能满足目前大负荷负载的用电需求。
而单回路电缆的最大电流800A（LGJ-400架空电缆）。
其次，母线槽更适合多回路的供电系统母线槽系统为单回路供电，分支电源通过就近位置上的母线槽插口引出;电缆供电系统则采用多回路的方式，一个用电设备必须配套一个回路，多回路共用一个通道（桥架）的现象普通，一旦一个回路发生故障，很有可能影响相邻回路的安全。
第三、母线槽系统安全性能高（1）母线槽系统短时耐受电流高;比如镇江默勒电器的BLTS空气型母线槽的短路强度从30KA-100KA不等;镇江西门子母线的XL密集型母线槽的短路强度从30KA-120KA不等。
（2）母线槽在分支回路的引出端（插接箱）上配置专门的保护装置，如熔断器保护、断路器保护。
对各楼层的分支线路进行保护，电缆则是在配电室进行控制保护。
第四、母线槽系统结构简单、空间要求小（1）母线槽系统结构紧凑、呈线条型，而电缆布置结构复杂、电缆散布在走线槽或桥架内，现场凌乱。
母线槽应用现场电缆应用现场（2）安装空间要求方面，母线槽安装空间小。
电缆拐弯时需要更大的半径，所需空间大。
以镇江默勒电器的BLTS母线槽为例，5000A母线槽的外形240mmX180mm，5000A电缆则需要多根母线并联才能达到效果，外形尺寸远大于母线槽。
[耐火,电缆,耐火,其他论文文档]耐火电缆与耐火封闭母线的选用
![[耐火,电缆,耐火,其他论文文档]耐火电缆与耐火封闭母线的选用](https://img.taocdn.com/s3/m/0f43f2e071fe910ef12df88b.png)
耐火电缆与耐火封闭母线的选用在许多大型建筑物或是重要的建筑物中，除了正常的供配电以外，还配有柴油发电机作为应急电源。
一旦电网供电的线路出问题或是建筑物内部出现火灾使市电跳闸断电时，就需要柴油发电机组发电作临时供电，以保证重要的工作不至于停止工作，或保证疏散照明指示人员疏散方向。
柴油发电机所发出的电需要通过变电站的部分低压配电柜，经过低压配电柜馈送到需要应急电源的用电设备上去。
而柴油发电机与变电站的低压配电柜则是由耐火电缆或耐火封闭母线连接成一体的供电系统。
由于耐火电缆或耐火封闭母线除了在电网或线路出问题时作应急电源线路外，还要在出现火灾或其他灾难时作为输电线路。
因此，耐火电缆或耐火封闭母线必须能在高温下保证正常输电。
当环境温度达到700℃以上时，也能保证供电运行在1.5小时以上，而不会由于环境温度的升高造成内部绝缘降低导致线间短路的现象出现。
在什么情况下应选用耐火电缆，在什么情况下应选用耐火封闭母线呢？这主要是根据柴油发电机组到低压配电柜所需的容量和线路走向的空间来确定。
带铠电缆的结构共分六层，中间一层为铜导电线芯，铜芯外第二层为云母带绕包绝缘耐火层，第三层为交联聚乙烯绝缘层，第四层为内衬层，第五层为钢丝铠装（含六根铜丝），第六层为PVC护套。
不带铠的耐火电缆结构分为四层，中间第一层为铜导电线芯，铜芯外第二层为云母带绕包绝缘耐火层，第三层为交联聚乙烯绝缘层，第四层为PVC护套。
二、封闭母线封闭母线由载流导体、壳体和绝缘材料组成，母线壳体应采用优质冷轧钢板制成，具有足够的机械强度，防护等级为IP55.载流导体应采用符合GB5585.1－5585.3标准的电工用铜材料、导体接点的接触面进行了特殊处理使连接部位接触可靠，发热低，使用安全可靠。
绝缘材料应具有绝缘性能好、抗老化、无毒、低烟等项性能指标。
封闭母线分两种，一种封闭母线载流量大，但不耐高温，只能在200℃温度下工作，一般安装在输送市电的线路上，此种母线也叫密集性封闭母线；另一种封闭母线能耐高温，一般在环境温度700～1000℃的条件下，可维持1.5个小时的输电运行，其载流量最大可达到5000A，此种封闭母线叫耐火封闭母线。
母线、电力电缆及绝缘子
三、母பைடு நூலகம்的安装和维护
6.母线的着色 为了方便识别相序、防锈蚀和增加美观、散热能 力，硬母线安装后应该进行油漆着色，
（1）硬母线的连接
当矩形铝母线长度大于20m、铜母线或钢母线长度大于30m时， 母线间应加装伸缩补偿器。
母线伸缩补偿器
母线硬性连接
1－补偿器；2－母线，3－支柱绝缘子 4,8－螺栓； 5－垫圈；6－衬垫；7－盖板
在伸缩补偿器间母线端开有长圆孔，供温度变化时自由伸缩， 螺栓8并不拧紧。补偿器由厚度0.2～0.5mm薄片叠成，数 量应与母线的截面相适应，材料与母线相同。当母线厚度 小于8mm，可直接利用母线本身弯曲的办法来解决。
4.母线的固定
母线固定在支持绝缘子的端帽或设备接线端子上的方法： 直接用螺栓固定、用螺栓和盖板固定、用母线固定金具 固定。
单条矩形母线 三条矩形母线 槽形母线 １－母线;２－铜板;３－螺钉;４－间隔钢管;5－铁板; ６－拧入钢板;７－绝缘子;８－撑杆
三、母线的安装和维护
5.母线的连接 （1）硬母线的连接
三、母线的安装和维护
5.母线的连接 （2）软母线的连接 连接方式：液压压接、螺栓连接、爆破压 接 。连接时常用金具：
用于母线或引下线与电气设备的接线端子连接 1）设备线夹 用于高空主母线的挂设 2）耐张线夹 3）T型线夹 用于主母线引至电气设备的引下线的连接 4）母线连接用金具 包括压接管、并沟线夹。 用于双线的连接和平整 5）间隔棒
发电厂变电站电气设备
发电厂变电站电气设备
第一章 第二章 第三章 第四章 第五章 第六章 第七章 第八章 第九章 第十章 第十一章 第十二章 第十三章 第十四章 绪论 电力系统中性点的运行方式 电弧及电气触头的基本知识 低压电器 熔断器 高压开关电器 互感器 母线、电力电缆及绝缘子 电力电容器和电抗器 电气主接线 自用电接线 配电装置 接地装置 电气设备的选择
密集式母线槽与分支电缆的比较和分析
免费阅读密集式母线槽与分支电缆的比较和分析论文一．摘要：随着社会经济的发展和人们生活水平的提高，人们对电的需求量越来越大，从发电厂到用户，电需要传送，以往一般都采用电线电缆来传送，但采用这种方法存在较多的缺点：体积大、施工困难、装折不便、维修更困难等等。
从八十年代开始用母线槽来代替电线电缆，它具有体积小、容量大、施工周期短、装折方便、安全可靠、外表美丽、使用寿命长等特点，广泛用于炼油、化工、轻工、纺织、冶金、电力、汽车制造、电机制造、工业用电炉、厂房、车间及高层建筑等。
该母线作为大电流的输、配电，用于电力变压器与低压屏及重型负载的连接。
在许多场合，有逐渐替代电线电缆的趋势。
本文试图从分支电缆和封闭式母线槽两种产品的特点出发，进行比较和分析找出适合体现封闭式母线槽优势的使用特点，合理地选用封闭式母线槽，服务于实际工程设计。
二．关键词：封闭式母线槽分支电缆20 世纪80 年代以来，随着市场经济不断深入地发展，各种新技术经过引进和开发，新产品层出不穷，在建筑工程中也得到广泛的应用。
它们与传统产品相比，无论从制造工艺、材料性能、产品质量还是生产成本、安装技术和施工方法上，都有较大的优越性。
封闭式母线槽和传统的单芯分支电缆就是其中一例。
三 . 封闭式母线槽与单芯分支电缆的性能特点1 、封闭母线槽分接方便：所谓插接式母线槽，就是它利用插接的方式把主干线的电源分接到支线去，因此分接十分方便。
预制分支电缆其缺点是要向工厂定制；其分支连接方式采用开口的“ C ”型抱箍，时间一久，能否保证紧箍力？加上每一个分支头的价格不菲，因此预制分支电缆至今应用面仍不广。
任何一个楼面需要切断电源，母线槽无须断电，只要在空载的情况下，取下母线槽的插接箱即可。
但要切断预制分支电缆的分支电源，在带电的情况下操作是十分危险的。
2 、封闭式母线槽过载能力强：母线槽过载能力强，取决于它用的绝缘材料工作温度高，母线槽用的绝缘材料采用工作温度为125 ℃的材料，现已开发出工作温度为180 ℃以上的辐射交联阻燃缠绕带（PER ）和辐射交联聚烃热收缩管。
采用母线槽代替电线电缆的好处
采用母线槽代替电线电缆的好处母线槽的应用虽然近十年来得到飞速的发展,并取得了良好的经济效果.但由于部分制造厂的产品存在较多的质量问题,因此至今仍有人对采用母线槽持反对态度.主张用电缆代替母线槽,其反对理由有如下几点:1.母线槽不防水持这一观点的人认为:若水进入母线槽内,整条母线槽就会因进水点短路而停电.的确普通母线槽防水性能很差,更无法与电缆相比,电缆敷设在室外甚至在水中都不会短路,普通母线槽的外壳防护等级为IP40,仅适用于室内普通场所.普通母线槽即使安装在室内,亦会因建筑物的漏水,施工时的建筑用水,人为无意识泼水等都会造成母线槽绝缘下降,甚至短路,因此母线槽施工时,建筑物结构必须封顶、配电间的门必须上锁、母线槽若穿越楼板,必须先做好防水台阶、母线槽周围不准有水管、不准有消防喷淋等规定,这一切都是针对普通母线槽不能防水而采取的必要措施.只要做好上述措施,普通母线槽就不会进水,也就无须对母线槽提出防水的要求.正如变电所内的配电柜从未提出防水的要求.只要工程的需要,母线槽也可防水,母线槽的国家标准JB/T 8511-1996《空气绝缘母线干线系统(空气绝缘母线槽)》和JB/T9662-1999《密集绝缘母线干线系统(密集绝缘母线槽)》都有户外型母线槽的条款,对这种母线槽就有防水要求.外壳防护等级只要做到IP54等级,就能防溅水,对母线槽制造厂来说,要达到IP54等级并不困难,成本增加也不多.光乐厂在开发出IP54等级的母线槽后,又开发出IP65以上等级的母线槽,这种母线槽包括接头在内全部浸入水内也不会发生短路.我厂安装在广州丽影华庭(会展时代广场)的室外母线槽经受了多年的梅雨季节的考验而安然无恙.2.母线槽一点故障就会造成全部停电母线槽发生短路的事故,通常发生在质量不可靠的制造厂供应的产品上,例如:上海某商场的密集型母线槽发生短路,解剖检查系是制造厂装配时外壳铁屑落入壳体内所致;某大厦变电所内母线槽进线箱发生短路,分析原因系始端母线绝缘层受箱体孔边的磨损而造成短路;某商务楼六根母线,五根短路,查其原因系铜排搭接面有几根凸出的小筋,造成接触面不够,引起发热,穿芯螺栓绝缘层熔化导致铜排短路.进口母线槽,也有质量不如意的产品,广州某超高层建筑采用的进口母线槽,未正式投入运行前,短路就发生好多次.总观母线槽的运行情况,发生短路的母线槽极少,绝大多数的母线槽制造厂生产至今尚未出现过短路故障.避免短路不仅是制造厂追求的目标,也是用户追求的目标,达到这一目标的措施:质量把关.要把好生产关、产品验收关、安装关、维护保养关.用户不仅要看制造厂的业绩表,更要看已投入工程的用户意见,还要看国家技术监督局的抽查报告。
1.3 母线、断路器、互感器、电缆简介
（2）外高压熔断器 1）RW系列跌落式熔断器 五、高压负荷开关 1、用途及类型 （1）用途 （2）类型 2、 结构 （1）户内式负荷开关 （2）户外式负荷开关
2）RW型限流熔断器
互感器
一、 互感器的作用： 广泛应用于电压等级的交流电路中，是一、二次设备 之间的重要联络元件，其作用： （1）变压或变流，正确反应一次系统的运行状态； （2）隔离高压，保证工作人员安全； （3）使二次元件标准化、小型化，方便遥测； （4）安装方便，便于实现集中管理和远方监控测量。
（3）分类 ① 按安装地点分：户内式和户外式； ② 按使用电压分：高低熔断和低压熔断器； ③ 按灭弧方法及结构特点的不同分：瓷插式、封闭产气式、 封闭填料式和产气纵吹式等； ④ 按限流特性分为限流式和非限流式。 （4）技术参数 1）熔断器的额定电压 2）熔断器的额定电流 3）熔体额定电流 4）熔断器的开断电流 （5）保护特性 图4－18 2、高压熔断器的结构 （1）户内高压熔断器 镀银康铜丝焊小锡球 石英砂填充 ＜7.5A固定于瓷芯 熔断指示器 RN1：电力线路和配电变压器 RN2：电压互感器
（2）电磁式电压互感器的结构 1）浇注绝缘电压互感器 2）油浸式电压互感器 3）六氟化硫气体绝缘式电压互感器 （3）电容式电压互感器的原理与特点
一、用途与特点 1、用途： 2、特点： （1）电缆结构紧凑，占用空间小，走向和布置极为 灵活方便； （2）现场施工简便； （3）运行可靠行高； （4）虽然电缆单价较贵，但由于其基础和土建工程 较省，故综合工程费用不一定超出母线； （5）载流量小。
（7）开断时间：从操作机构跳闸线圈接通跳闸脉冲起，到三相电弧完 全熄灭时止的一段时间称为断路器的开断时间，它等于断路器的 固有分闸时间和熄弧时间之和，即 4、操动机构 （1）组成： 操动部分：由动力机构、扣住机构、脱扣机构和自由脱扣机构等组成 传动部分：由拉杆、提升机构、缓冲机构等组成 （2）分类：手动型、电磁型、液压型、气压型和弹簧型等 （3）基本要求： 1）具有足够的合闸功率 2）能维持断路器处在合闸位置，不因外界震动和其他原因产生误 分 闸功率。 3）有可靠的分闸装置和足够的分闸速度 4）具有自由脱扣装置 5）要保证分、合动作准确、连续，即分后准备合、合后准备分。 6）结构简单、体积小、价格低廉。
母线系统
9.母线槽部件
终端箱 直线型母线槽单元
始端母线槽单元
连接头 插接箱
中间过渡箱
膨胀节
弯曲连接单元
母线槽部件
连接单元:有L型、T型、Z 型、＋字型四种，用于水 平、垂直供配电的连接和 改变走向，可灵活地将母 线槽系统连接起来。
弯曲连接单元
母线槽部件Байду номын сангаас
变径母线槽单元:用于同一 系统中不同额定电流单元 的连接，以便使整个母线 槽系统供电更加经济合理 。 膨胀母线槽单元:用于吸收 由于热膨胀产生的母线槽 轴向的变化量，当母线槽 长度超过80m时应安装一 节膨胀母线槽单元
17
江苏华鹏智能电气股份有限公司 • 隶属江苏华鹏集团，是专业从事各种高低压母线槽产品研发、生产、 销售、服务的现代股份制企业。公司是国内最早研发生产母线槽的企 业，历时26年申请了60余项专利保护，年产母线50万米的生产能力。 • 华鹏集团始创于1981年，前身“镇江市电力设备厂”是国内最早开发 母线槽及电缆桥架的企业。历经30年发展成为集输配电、成套电气、 电器元件、消防、环保、轨道交通等一体的大型企业集团。 • 华鹏集团总资产10.5亿元，净资产5.2亿元，2009年实现销售18亿元。 集团总占地面积25万平米，建筑面积18万平米，现有员工2260余人。 • 2009年“华鹏”商标被国家工商总局认定为“中国驰名商标”，是中 国母线槽行业第一枚获得“中国驰名商标”的品牌。 • 2010年母线销售规模约12亿元，是母线行业内资第一品牌。
西门子：6层 GE：4层 穆勒：6层
3.外壳内壁绝缘衬垫不同：
西门子：一层杜邦聚酯薄膜、一层类似海绵的绝 缘层 GE：一层杜邦聚酯薄膜 穆勒：无此工艺
母线与电缆的比较
目录
CONTENTS
• 概述 • 结构与材料 • 性能比较 • 使用与维护 • 成本与投资 • 发展趋势与未来展望
01 概述
CHAPTER
定义与特性
母线
母线是一种用于汇集和分配电能的导体，通常由铜、铝或钢制成，具有较大的截面积。其特点是结构简单、散热 性好、载流量大，主要用于配电系统中的变压器、发电机和电动机之间的连接。
母线通常采用镀锌或不锈钢等耐腐蚀材料制成，而电缆的绝缘
层和保护层易受到化学腐蚀和环境因素的影响。
机械强度
02
母线具有较强的机械强度，适用于承受较大的机械应力。而电
缆的机械强度相对较弱，需要额外的保护措施。
安装和维护
03
母线的安装和维护相对简单，而电缆的敷设和安装需要更多的
时间和人力成本。
04 使用与维护
母线
新型材料和制造工艺的应用，如铝合金、铜合金和不锈钢 等，提高了母线的载流量和机械性能。同时，智能化母线 系统的研发和应用，实现了对母线运行状态的实时监控和 故障预警。
要点二
电缆
新型材料如高分子聚合物在电缆绝缘层中的应用，提高了 电缆的电气性能和耐热性能。此外，电缆附件的智能化和 模块化设计，使得电缆安装和维护更加便捷。
市场前景与竞争格局
母线
随着新能源和智能电网的快速发展，母线市场需求持续 增长。国内外众多企业纷纷进入母线市场，竞争格局日 益激烈。
电缆
电缆行业市场规模庞大，但竞争激烈。企业需要不断提 高产品质量和技术水平，以应对国内外同行的竞争压力 。同时，随着环保要求的提高，绿色环保电缆成为未来 发展的重要趋势。
电缆
电缆是一种由绝缘层、导体和保护层组成的电线，用于传输电能。导体通常由铜、铝或钢制成，绝缘层材料包括 聚乙烯、交联聚乙烯等。电缆的特点是传输效率高、绝缘性能好、耐腐蚀、使用寿命长，广泛应用于电力传输和 通信领域。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单螺栓连接器进行连接。
电缆安装时，如果明敷，须配置电缆桥架；地下敷设则需要挖地沟，施工费用较高。
Automation and Drives
母线与电缆比较
案例1 现有某一工程需要1200A的输电设备，用于柜间连接， 100米 案例1：现有某一工程需要1200A的输电设备，用于柜间连接，共100米。 1200A的输电设备
Automation and Drives
母线与电缆比较
母线槽配电
插接箱
配电柜
电缆
Automation and Drives
母线与电缆比较
分接口
设备 母线槽
配电柜
回路少、 回路少、故障点少
Automation and Drives
母线与电缆比较
设备 电缆
配电柜
单独敷设电缆，回路多， 单独敷设电缆，回路多， 故障点多。 故障点多。
780万元 780万元
•由于电缆安装的特殊性，其数量可能要远远长于1000米，从这点上来说会进一步提高 制造成本。 由于电缆安装的特殊性，其数量可能要远远长于 制造成本。 由于电缆安装的特殊性 米 •由于电缆的压降较高，不利于长距离传输，所以必须增加系统的电流以适应系统的正常运行。 由于电缆的压降较高，不利于长距离传输，所以必须增加系统的电流以适应系统的正常运行。 由于电缆的压降较高
SIVACON 8PS 镇江西门子母线有限公司
母线槽与电缆桥架的比较
Zhenjiang Siemens Busbar Trunking Systems Co., Ltd.
Automation and Drives
母线与电缆比较
安全性能
母线槽系统：高 母线槽系统：
电缆系统：低 电缆系统：
•母线槽系统短时耐受电流高 母线槽系统短时耐受电流高 •配置专门的保护装置 配置专门的保护装置 •回路少，故障点少 回路少， 回路少
Automation and Drives
母线与电缆比较
案例2 现有某一工程需要2500A的输电设备，用于配电柜至设备之间的连接， 1000米 案例2：现有某一工程需要2500A的输电设备，用于配电柜至设备之间的连接，共1000米。 2500A的输电设备
材料成本
方案一： 方案一：母线槽 附件 （含连接及 安装附件） 安装附件） 75万元 75万元
Automation and Drives
母线与电缆比较
维护成本
15年之后 15年之后
•电缆需要更换，投资方要重新采购电缆，重新安装，所需的总成本则乘以2，达到1500万元。 电缆需要更换，投资方要重新采购电缆，重新安装，所需的总成本则乘以2 达到1500万元。 电缆需要更换 1500万元 •母线槽寿命在30年以上，所以无需更换。 母线槽寿命在30年以上， 母线槽寿命在30年以上 所以无需更换。
材料成本
方案一： 方案一：母线槽 附件 （含连接及 安装附件） 安装附件） 3.5万元 3.5万元 施工费 安装费） （安装费） 2万元
直线段 35万元 35万元
40.5万元 40.5万元
Automation and Drives
母线与电缆比较
方案二： 方案二：电缆 电缆 及桥架） （及桥架） 30万元 30万元 附件（ 附件（附件 及土建费） 及土建费） 6万元 施工费 安装费） （安装费） 3万元
39万元 39万元
Automation and Drives
母线与电缆比较
维护成本
15年之后 15年之后
•电缆需要更换，投资方要重新采购电缆，重新安装，所需的总成本则乘以2，达到 80 万元。 电缆需要更换，投资方要重新采购电缆，重新安装，所需的总成本则乘以2 万元。 电缆需要更换 •母线槽寿命在30年以上，所以无需更换。 母线槽寿命在30年以上， 母线槽寿命在30年以上 所以无需更换。
使用期限内 发生故障 •母线槽系统只需要更换发生故障的单元，不影响其它单元的输配电，所产生的损失非常小。 母线槽系统只需要更换发生故障的单元，不影响其它单元的输配电，所产生的损失非常小。 母线槽系统只需要更换发生故障的单元 •电缆系统需要停掉整条生产线，更换整条电缆，周期长，产生的损失无法估算。 电缆系统需要停掉整条生产线， 电缆系统需要停掉整条生产线 更换整条电缆，周期长，产生的损失无法估算。
Automation and Drives
母线与电缆比较
母线与电缆比较
1、可满足最大5000A额定电流；而电缆需多根并联。 2、5000A LD母线截面仅为240x180mm，节约空间，而电缆需要很大的 空间。 3、母线槽可在离设备最近的位置进行控制，而电缆必须在配电室控制。 4、母线配有标准的安装支架，无需其他支撑；电缆必须用单独的桥架或 管道进行敷设。 5、母线槽寿命可达50年，并可重复使用。而电缆较短，不可以重复使用。 6、母线槽的分接口可增加分接回路，而电缆必须在配电室开始敷设。 7、安装母线的保险费用比较低，而电缆相对较高。
直线段 700万元 700万元
施工费 60万元 60万元
845万元 845万元
Automation and Drives
母线与电缆比较
方案二： 方案二：电缆 电缆 及桥架） （及桥架） 560万元 560万元 附件（ 附件（附件 及土建费） 及土建费） 120万元 120万元
施工费 100万元 100万元
Automation and Drives
母线与电缆比较
适应能力
母线槽
电缆
预留插口，增加容量时只 预留插口， 需更换保护装置。 需更换保护装置。 可以拆卸后重新组装，重 可以拆卸后重新组装， 复使用，节约成本。 复使用，节约成本。 在离设备最近位置进行控 制。 寿命为30年以上，最高可 寿命为30年以上， 30年以上 60年 达60年。
Automation and Drives
母线与电缆比较
系统结构
•线性设计、结构简单 线性设计、 线性设计
•结构复杂 结构复杂
Automation and Drives
母线与电缆比较
Automation and Drives
母线与电缆比较
对负载的保护
母线槽系统
电缆系统
断路器保护
无
熔断器保护
•母线槽系统根据用户及现场需求采用不同的保护方式。 母线槽系统根据用户及现场需求采用不同的保护方式。 母线槽系统根据用户及现场需求采用不同的保护方式 •电缆系统无专门的保护措施。 电缆系统无专门的保护措施。 电缆系统无专门的保护措施
灵活
从配电柜和负载之间重新 增加一根电缆。 增加一根电缆。 无法重复使用，造成浪费， 无法重复使用，造成浪费， 提高成本。 提高成本。
成本
方便
在配电室控制。 在配电室控制。
寿命
寿命低，一般只有10~15 寿命低，一般只有10 15 10 年。
Automation and Drives
母线与电缆比较
Automation and Drives
母线与电缆比较
空间要求
母线槽系统： 母线槽系统：小
电缆系统： 电缆系统：需要较大的空间
5000A的LD母线外形为 的 母线外形为 母线外形为240×180 ×
5000A的电缆需多根并联 的
安装空间小
拐弯时需要更大的半径，所需空 拐弯时需要更大的半径， 间大
