电批扭力测试仪操作规程
电批扭力计操作规程
广州鼎晟实业有限公司文件編號制定日期文件名称电批扭力计操作规程頁数1版本A/0一、电批扭力计使用1、在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。
若电量不足时，在LCD左上方出现“LOBAT”，需充足电（充电时间3—5小时）。
2、要固定扭力测试仪，可使用固定旋钮。
3、调节调零旋钮来做扭力测试仪测试前数值调零。
（调零时，模式开关必须处于TRACK档上。
）4、根据测试需要，选择单位切换开关来调整力矩单位。
5、选择需要的测量模式，通过测量模式开关选定跟随值（TRACK）或峰值（PEAK）。
6、当需要测量最大峰值时，设定模式开关至峰值（PEAK）档，测量出来的数值会保留5秒以上。
假如按一下复位按钮，数据会自动清除归零。
7、根据不同的被测物，来选择匹配的带安全框的测试配件。
当使用扭力测试仪测量电动螺丝刀或气动螺丝刀等工具时，选用合适的测试配件安置在测试传感头上。
（可为不同的被测物定制合适的治具）8、测量完成后，关闭电源，取下附件和待测物。
二、测力连接测试头使用例如：测量校准自动停（带离合器）的电动螺丝刀正向扭力的方法如下1、首先打开扭力测试仪电源开关，安置匹配带安全框的测试配件——选择测量单位——在（TRACK）档上进行调零——再选择（PEAK）测量模式进行测量。
2、设定电动螺丝刀正反转开关在正向位置，把它安装在测试配件上，按复位按钮（RESET）进行数值复位清零，启动它使之旋转直至自动停止。
（弹簧绷紧属正常，再次测时需反向松开点弹簧。
）3、当电动螺丝刀停止时，显示板LCD上显示的测量数值为该电动螺丝刀的输出力矩。
4、再次反转启动电动螺丝刀，让测试弹簧退回原位高度，按复位按钮清除数值，测试电动螺丝刀扭力，重复以上测量几次，纪录好数据，多次比较出电动螺丝刀输出的准确扭力。
5、要设定电动螺丝刀的固定输出力矩，经过调整电动螺丝刀的扭力调节器，用以上方法测量作出数据，设定好电动螺丝刀的输出扭力。
（注意：在测试电动螺丝刀时有条件情况下，最好使用专用夹具将电动螺丝刀固定住，测试出的数据最准确。

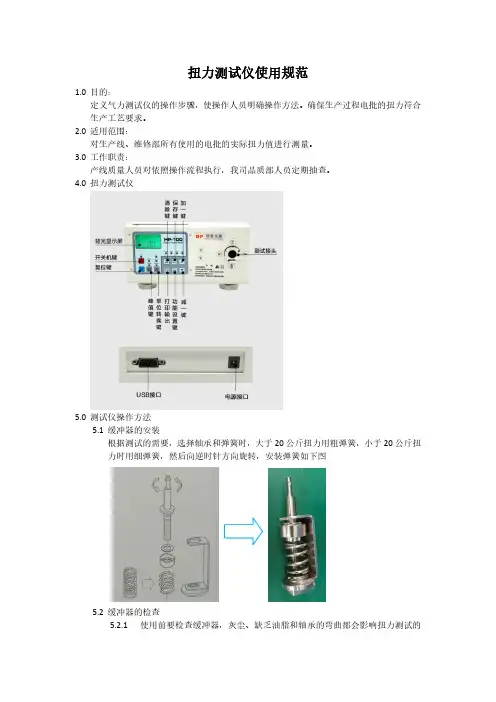

扭力测试仪使用规范
扭力测试仪使用规范1.0目的：定义气力测试仪的操作步骤，使操作人员明确操作方法。
确保生产过程电批的扭力符合生产工艺要求。
2.0适用范围：对生产线、维修部所有使用的电批的实际扭力值进行测量。
3.0工作职责：产线质量人员对依照操作流程执行，我司品质部人员定期抽查。
4.0扭力测试仪5.0测试仪操作方法5.1缓冲器的安装根据测试的需要，选择轴承和弹簧时，大于20公斤扭力用粗弹簧，小于20公斤扭力时用细弹簧，然后向逆时针方向旋转，安装弹簧如下图5.2缓冲器的检查5.2.1使用前要检查缓冲器，灰尘、缺乏油脂和轴承的弯曲都会影响扭力测试的精确性。
5.2.2定期检查缓冲器的轴承，长期反复使用缓冲器，会使缓冲器的轴承磨损，从而导致缓冲器不能平滑旋转，最终影响扭力测试的精确性。
5.3开机按红色开关机键（约1秒）开机，蜂鸣器会嘀一声后显示屏亮起，同时ON下方亮起绿灯5.4设置测试仪开机后按下峰值键切换为最大扭力读值锁定状态，PEAK下方的红灯亮起。
然后按下保存键可进行10组数据保存，左下角①位置左侧会有一个箭号图标。
5.5开始测试5.5.1根据工艺要求，取相应工位的电批进行测量，将缓冲器的末端安装到电批头上，然后装缓冲器安装到测试仪上，电批的开关控制F/R来设置锁或退锁，如下图5.5.2将电批的开关控制拨到R，电批旋松之后，按下开关直到电批自动停下为止（连续按二到三次），有读数之后按下复位键，测试仪会自动保存数据并跳到下一组测试，这时箭号会跳到②，同时①的右侧会有一个√的符号。
5.5.3重新5.5.2步骤将10个数据测试满，可以通过加一键/减一键（右下角）来查看每一组数据峰值（箭号在哪就是哪个测试值），点击保存可以查看10组数据的平均值在显示屏的上方中间位置5.6关机当使用完毕，按键红色开关机键约1秒，切断电源。
5.7充电充电时设备要处于开机状态，使用设置配12V-1.5A输出的电源接到后侧面的电源接口给设备充电，接上电源接口开始充电，设备显示电池图标位置会出现跑条状态则为充电中。
扭力测试仪操作规范
扭力测试仪操作规范一、设备操作前的准备工作：1.确保操作人员已经经过相关培训，熟悉设备的使用方法和操作规程。
2.检查设备是否处于正常工作状态，是否连接电源，仪器和被测物之间的连接是否牢固可靠。
3.清理测量区域，确保没有杂物和障碍物。
二、设备的操作步骤：1.打开设备电源，启动设备，等待设备进入工作状态。
2.设置测试参数：根据被测物的要求和测试要求，设置扭力测试仪的测试参数，包括扭矩范围、测试速度、测试时长等。
3.校准仪器：在进行测试之前，需要对扭力测试仪进行校准，确保测试结果的准确性和可靠性。
4.将被测物放置在测试台上，固定好，并确保被测物与设备之间的连接牢固可靠。
5.启动测试：根据设备的操作说明，启动测试程序，开始对被测物进行扭力测试。
6.监控测试过程：在测试过程中，操作人员需要密切关注测试仪器的工作状态，并及时记录测试结果和相关信息。
7.结束测试：当达到设定的测试时长或完成测试数量时，停止测试程序，关闭设备电源。
三、设备操作注意事项：1.遵守设备的使用规范，不得超过设备的承载范围和额定参数。
2.确保被测物与设备之间的连接牢固可靠，避免在测试过程中出现松动等情况。
3.在操作过程中，不得随意改变测试参数，以免影响测试结果的准确性。
4.定期对设备进行维护保养，保持设备的良好工作状态。
5.在设备操作过程中，应保持操作台面整洁，防止杂物进入设备内部，影响设备的正常运行。
6.当设备有异常情况出现时，如设备损坏、测试结果异常等，应及时停止操作，检查并修复设备故障。
7.在使用设备时，操作人员需要佩戴适当的防护装备，避免发生人身或设备安全事故。
四、设备的维护保养：1.设备使用后应及时清理，清除测试区域的杂物和污渍。
2.定期对设备进行维护保养，包括清洁仪器表面和内部的灰尘和污垢，检查设备各部件的连接是否牢固。
3.经常校准设备，确保测试结果的准确性和可靠性。
4.对设备进行定期的维修和保养，以延长设备的使用寿命。
五、设备的安全操作：1.在使用设备时，操作人员需穿戴适当的防护装备，如眼镜、手套、防护服等。

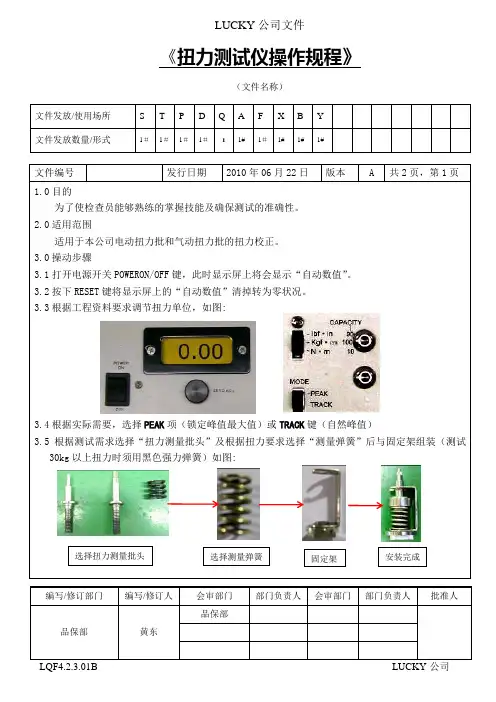

电批扭力测试仪SOP
（文件名称）文件发放/使用场所 STPDQAFXBY文件发放数量/形式 1＃1＃1＃1＃11#1＃1#1#1#编写/修订部门 编写/修订人 会审部门 部门负责人会审部门部门负责人批准人品保部 黄东 品保部文件编号 发行日期 2010年06月22日 版本 A 共2页，第1页1.0目的为了使检查员能够熟练的掌握技能及确保测试的准确性。
2.0适用范围适用于本公司电动扭力批和气动扭力批的扭力校正。
3.0操动步骤3.1打开电源开关POWERON/OFF 键，此时显示屏上将会显示“自动数值”。
3.2按下RESET 键将显示屏上的“自动数值”清掉转为零状况。
3.3根据工程资料要求调节扭力单位，如图:3.4根据实际需要，选择PEAK 项（锁定峰值最大值）或TRACK 键（自然峰值）3.5根据测试需求选择“扭力测量批头”及根据扭力要求选择“测量弹簧”后与固定架组装（测试30kg 以上扭力时须用黑色强力弹簧）如图:安装完成选择测量弹簧固定架选择扭力测量批头（文件名称）文件发放/使用场所S T P D Q A F X B Y文件发放数量/形式1＃1＃1＃1＃ 1 1# 1＃1# 1# 1#编写/修订部门编写/修订人会审部门部门负责人会审部门部门负责人批准人品保部黄东品保部文件编号发行日期2010年06月22日版本 A 共2页，第2页3.6将电批口与“扭力测量批”接合并按下电批电源开关,将弹簧锁到底并发出“咔、咔、咔”响后,即可松掉电批电源开关，此时显示屏上会出现实测扭力数据，如扭力数据偏大或偏小,可调电批的刻度后再次按3.6操作。
3.7当测试完毕后,将测试固定架取下放入保护槽内,然后将显示屏上的数据清零。
4.0仪器的维护和保养4.1为了节约用电,若在测量过程中较长时间不用,请将电源开关关掉。
4.2使用时应放置在平整的工作台面上，无震动。
4.3尽量远离高强度的磁场，电场及发生高频波的电器设备。
4.4时常用干净的白布对仪器的表面及显示屏进行擦拭。

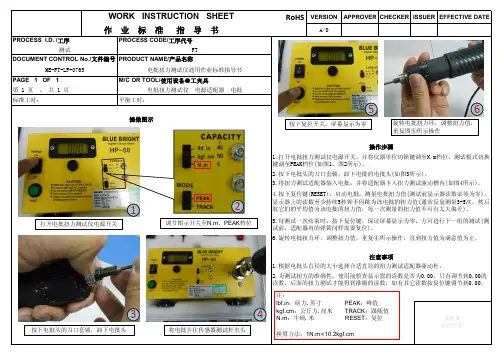

电批扭力测试仪通用作业标准指导书
5
按下复位开关，屏幕显示为零
6
旋转电批扭力环，调整扭力值， 重复图④所示操作
操作步骤
1.打开电批扭力测试仪电源开关，并将仪器单位切换键调至N.m档位，测试模式切换 键调至PEAK档位(如图1、图2所示)。
2.按下电批头的刀口套锁，卸下电批的电批头(如图3所示)。 3.将扭力测试适配器装入电批，并将适配器卡入扭力测试驱动槽内(如图4所示)。
4.按下复位键(RESET)，启动电批，测量电批扭力值(测试前显示器读数必须为零)， 显示器上的读数至少持续5秒钟不闪跳为该电批的扭力值(通常反复测量3-5次，然后 取它们的平均值为该电批的扭力值，每一次测量的扭力值不可有太大偏差)。
5.每测试一次结束时，按下复位键，保证屏幕显示为零，方可进行下一组的测试(测 试前，适配器内的弹簧同样需要复位)值
4
kgf.cm：公斤力.厘米 N.m：牛顿.米
TRACK：跟随值 RESET：复位
换算方法：1N.m≈10.2kgf.cm
文件章 盖印位置
6.旋转电批扭力环，调整扭力值，重复④所示操作，直到扭力值为满意值为止。
3
按下电批头的刀口套锁，卸下电批头
将电批卡住传感器测试杆夹头
注意事项 1.根据电批头直径的大小选择合适直径的扭力测试适配器驱动杆。
2.为测试扭力的准确性，使用前检查显示嚣的读数是否为0.00，只有调节到0.00的 读数，后面的扭力测试才能得到准确的读数，如有其它读数按复位键调节到0.00。
SSeeaaSSt tar
WORK INSTRUCTION SHEET
作业标准 指导书
PROCESS I.D. /工序
PROCESS CODE/工序代号
测试
FT

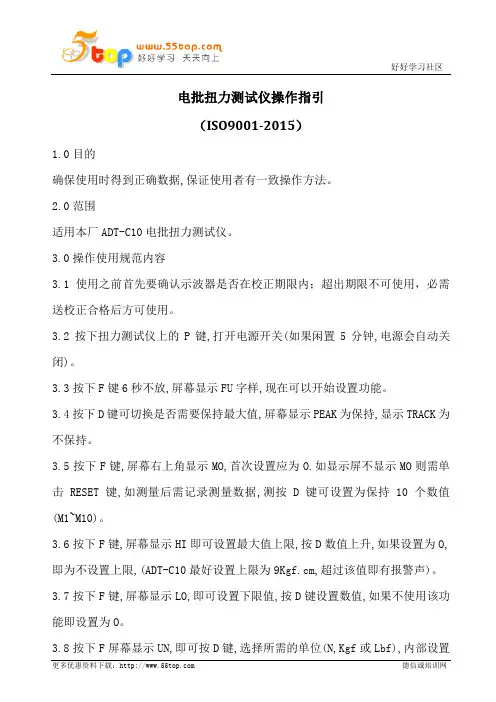

电批扭力测试仪操作指引
电批扭力测试仪操作指引（ISO9001-2015）1.0目的确保使用时得到正确数据,保证使用者有一致操作方法。
2.0范围适用本厂ADT-C10电批扭力测试仪。
3.0操作使用规范内容3.1使用之前首先要确认示波器是否在校正期限内；超出期限不可使用，必需送校正合格后方可使用。
3.2按下扭力测试仪上的P键,打开电源开关(如果闲置5分钟,电源会自动关闭)。
3.3按下F键6秒不放,屏幕显示FU字样,现在可以开始设置功能。
3.4按下D键可切换是否需要保持最大值,屏幕显示PEAK为保持,显示TRACK为不保持。
3.5按下F键,屏幕右上角显示MO,首次设置应为O.如显示屏不显示MO则需单击RESET键,如测量后需记录测量数据,测按D键可设置为保持10个数值(M1~M10)。
3.6按下F键,屏幕显示HI即可设置最大值上限,按D数值上升,如果设置为O,即为不设置上限,(ADT-C10最好设置上限为9Kgf.cm,超过该值即有报警声)。
3.7按下F键,屏幕显示LO,即可设置下限值,按D键设置数值,如果不使用该功能即设置为O。
3.8按下F屏幕显示UN,即可按D键,选择所需的单位(N,Kgf或Lbf),内部设置为N。
3.9按下F键,屏幕显示OV,即可设置超载比例,按D键设置,如果设置为O,则超比例为上限的100%~110%。
3.10按下F键,屏幕显示PF,在这个使用中,使用者一定不要改变数值,否则整台仪器会坏掉,无法修复.(请特别注意此事项)。
3.11按下F松开,如果按下D键则数字显示会倒置(即由D键切换数字朝上)。
3.12按下F键,选择PEAK(保持最大值读数),还是TRACK(不保持数值,显示过程值)。
3.13按下F键保持6秒钟,松开后即可进行测量。
注意:以上设置程序一定要按顺序依次操作,不可跳跃性设置。
3.14以上设置良好,要摆放于平面台上,将被测电批咀放入检测点螺丝十字位起动电批,再停止,检查测试仪器显示读数为电批力度。
电批扭力测试仪操作规范
电批扭力测试仪操作规范1.登记信息在使用电批扭力测试仪前，操作人员应填写相应的登记表，包括日期、操作人员、测试设备编号等信息，以便跟踪记录和管理。
2.准备工作2.1检查电批扭力测试仪的电源线、连接线是否完好无损，并正确连接到电源插座。
2.2检查测试设备是否处于正常工作状态，如电批电量是否充足，工作模式是否正确等。
2.3清理测试区域，确保无杂物或者障碍物干扰测试。
2.4确保操作人员穿着适当的个人防护装备，包括手套、安全眼镜等。
3.测试过程3.1将被测试件固定在合适的位置上，确保其稳定不会移动。
3.2调整电批扭力测试仪的扭力值，根据被测试件的要求进行调整。
3.3将电批扭力测试仪握紧，确保握持稳定，并将其与被测试件连接。
3.4按下电批扭力测试仪的启动按钮，进行测试。
3.5在测试过程中，注意观察电批扭力测试仪的显示屏，记录测试结果。
4.测试结果记录4.1在测试完成后，将测试结果记录在相关的文件或者记录表中。
4.2记录的内容包括：测试日期、测试人员、被测试件信息、测试结果等。
4.3如有必要，还应记录扭力测试仪的型号、序列号等相关信息。
5.结束工作5.1关闭电批扭力测试仪的电源。
5.2断开电批扭力测试仪与被测试件的连接。
5.3检查测试区域，恢复整理。
将测试设备等物品归位，清理工作区域。
5.4提交测试结果并进行相关的分析和处理。
6.安全操作6.1操作人员应严格按照相关的安全操作规范进行操作，切勿随意改变电批扭力测试仪的设定值。
6.2在测试过程中，不可将手指或其他物体放入电批扭力测试仪的工作区域，以免发生意外伤害。
6.3如发生异常情况，如电批扭力测试仪的故障或者测试件发生异常，应立即停止测试，并向相关人员报告并寻求帮助。
6.4在测试过程中，应保持注意力集中，避免分心或马虎操作，确保测试结果的准确性和可靠性。
7.设备维护7.1定期对电批扭力测试仪进行检验和维护，确保设备的正常运行。
7.2提前计划设备维护，避免设备长时间闲置或者使用不当导致设备损坏。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书摘要：一、电批扭矩测试仪概述二、电批扭矩测试仪的操作步骤1.设备连接与准备2.传感器安装与卡位3.单位开关调节4.开启电源5.模式开关调节6.调零旋钮调节7.模式切换与测试三、注意事项与操作规程1.工作环境要求2.设备保养与维护正文：电批扭矩测试仪是一种用于测量和校准电动扭矩工具的设备，广泛应用于各类生产制造企业。
以下将详细介绍电批扭矩测试仪的操作步骤及注意事项。
一、电批扭矩测试仪概述电批扭矩测试仪主要用于检测和校正各种电动风动螺丝批、扭力起子、扭力扳手的扭矩，适用于各种产品涉及拧紧力的测试、零件扭转破坏性试验等。
该设备为智能化计量仪器，精度高、可靠性好，操作简便。
二、电批扭矩测试仪的操作步骤1.设备连接与准备：首先将扭力测试仪连接上电源，确保电源线完好无损。
2.传感器安装与卡位：将电批扭力传感器放在扭力仪的扭矩位置，注意将传感器下面卡位与扭力仪槽中的卡位吻合卡住，确保传感器稳定。
3.单位开关调节：将单位开关调节至所需的扭矩单位（如n.m）档位上。
4.开启电源：以上步骤完成后，打开电源开关。
5.模式开关调节：将模式开关（mode）调节至track的模式位置，以便进行实时扭矩监测。
6.调零旋钮调节：此时将调零旋钮（zero,adj）旋至屏幕视数为0，以确保测量精度。
7.模式切换与测试：将模式开关调节至peak档位，进行峰值扭矩测量。
在测试过程中，根据需要可随时调整参数。
三、注意事项与操作规程1.工作环境要求：保持工作场所干净整洁，避免潮湿、雨淋等不良环境。
2.设备保养与维护：定期检查设备运行状况，如有异常及时排除。
使用结束后，请将设备放置在干燥、通风的地方。
通过以上详细操作，您可以顺利完成电批扭矩测试仪的使用。
电批钮力测试仪操作指引
文件编号MWI-ENG-014设备名称版本号A 页 码1∕1生效日期2015.3.1
核准：审核：制作：
2、判定标准
3 .注意事项 图二
3.1 不可使用超过最大负荷的扭力工具，以免损伤仪器。
3.2 不要抛、扔，碰撞仪器或在仪器上放置重物。
3.3 不可将仪器存放在高温度，高湿度或寒冷的地方。
3.4 使用完毕后需切断电源。
2.1 同一把电批每次测量3次，记录每一次所测量的最大值（峰值），然后取3次所测
量的平均值为该电批的扭力值，并将测试结果记录在《电批扭力测试记录表》。
2.2 电批扭力测试标准值以工艺提供的SOP要求为准，当发现所测试电批电性能及机械
性能不合格时，生产应立即停止使用该电批，并将该电批交由工程部维修。
2.3 电批扭力测试由生产每天开班前测试1次，IPQC对扭力测试值进行再次确认，并将
结果记录在《电批扭力测试记录表》。
1.1 在开始测量之前，确定扭力计已足够充电，再打开开关，若充电不足会在显
示板左上角提示“LOBAT”，则需要使用专用充电器充电3-6小时。
2.2 第一步：固定仪器，必要时使用固定架；
第二步：调整单位切换开关到需要的单位；
第三步：把模式切换开关调整到需要的位置；
第四步：按复位键使显示数据归零；
第五步：当需要测量峰值时，设定模式开关到峰值；
第六步：根据测试方案选择合适的精度调节器，再再将待测电批、精度调节器
及测试传感头垂直90度相连接，转动电批读出扭力测量值，如图三深圳市凯仕宸能源科技有限公司
机器设备操作指引
电批钮力测试仪1、操作步骤
显示板电源开关测力传感
复位开关单位切换
模式开关。
电批扭力测试仪作业指导书
文件编号版次AO修改日期设备编号1 of 1表码 PD022黄冬冬第1页 共1页操作作业机器保养注意事项3.充电时关掉开关；充电时间应不超过8小时；充电时不可使用；4.利用附属物可以测量除电动螺丝刀以外的其他工具的扭力，在使用附属物时应注意：4.1 传感头和附属物应密合； 4.2 附属物需足够耐用，不致于在测量环境中坏掉；拟制审核批准1、定期更换测力调节器的推力轴承，若重复频繁使用，轴承会磨损，因而会失去平滑旋转并引发测量精度退化。
2、使用前检查调节器。
灰尘、缺少黄没或中轴弯曲都会降低测量精度；1.传感头在垂直地面方向上的负重不超过10公斤；2.不可给测力传感头插座中施加冲击力；5、当需要测量最大值时，设定模式开关至PEAK档，此数值会保持5秒以上，假如你按一下复位按钮，该数值则自动删除。
6、安装测力调节器于测量仪的测力传感头上，且用测力传感头上的4个固定螺丝将测力调节器固定，待测螺丝刀的抓口套在精度测量仪的轴头上。
7、按复位按钮，使显示值为“0”，一次检测取三次测试数值，一天分上午与下午两次检测，每4个小时检测一次。
8、设定电动螺丝刀开关在正向位置，并启动使之旋转直至自动停止，（弹簧已绷紧压缩）；当螺丝刀停止时，在显示板上产生的测量数值为螺丝刀的输出扭力。
9、测试电批头装好到电批扭力测试仪上，将待测试电批装到测试电批头上，拔动TRACE/PEAK开关到PEAK位置，按下电批开关，使电批开始正常转动；用手往下压住电批，使电批转速达到最高状态时，读取电批测试仪上显示的扭力是否在工艺SOP的要求范围内；例如：工艺要求在1.5～2.5KG之间,则测试的实际电批扭力必须在此范围,否则需要进行调整。
1、首先要检查电池电量是否充足，当电量不足的时候电池符号会不停地闪动，图示/说明则必须用充电器进行充电，充电时间要大于3小时不超过6小时。
2、调节调零旋钮来做扭力计测试前数值调零。
（调零时，模式开关必须处于TRACK档上。
电批 螺丝扭力测试规范
文件编号：版本：A/0制定日期：修订日期：拟案单位：品管部发行章：Revision History 修改記錄一.螺丝扭力定义及实例1.电动螺丝起子扭力的设定：A.最小扭力的选取：以经验值选取扭力范围，用电动螺丝起子设定其最小螺丝扭力，锁紧后再用手动方式转动螺丝来检查螺丝扭力是否足够，如果已经无法再用手动方式转动螺丝，就表示螺丝扭力的可以接受，锁附10PCS确认第一次是否锁附到位，若都锁附到位，然后按照0.05kgf.cm扭力递减，重复验证发生锁附不到位说明扭力不可接受，此时上一个锁附OK扭力为最小扭力；如果还可以转动，则表示最小扭力还不过，必须再往上增加。
反复测试后可以决定最小的电动起扭力。
B.最大扭力的选取：最小螺丝扭力决定后，再依据扭力范围，把电动螺丝起子的扭力设定到扭力范围的最大值，拿10组上、下盖(或是上、下壳)，用电动起子重复锁紧、松开螺丝10次后，确认有无任何螺丝孔滑牙或是螺丝柱破裂的现象发生，如果没有，按照0.05kgf.cm扭力递增重复验证，若发生螺丝孔滑牙或是螺丝柱破裂不良，上一个锁附OK扭力即为最大扭力；如果有，则必须将扭力调小或是设计变更螺丝柱的内、外孔径，然后再重复验证直至合格。
C.正常最好使用扭力定义：确定最大最小扭力后，将最大扭力乘以安全系数0.4---0.6；得出值即为最好使用扭力；且使用扭力必须大于最小锁附扭力，根据实际以接近最大最小平衡均值最好；3.4. 实际螺丝承受扭力测试4.1 根据被测试产品的相应检验标准或作业指导书，查出被测试螺丝的标准扭力；4.2 例如；根据检验规范，查出某款产品的前后壳合盖螺丝要求标准扭力为:3.5kgf.cm，则首先设定扭力批扭力在 3.5kgf.cm;4.3 使扭力批垂直与被测螺丝接触；顺时针转动扭力批（上紧螺丝的方式）；①如果能转动被测螺丝，则说明被测螺丝没有上紧，低于扭力标准；②如果不能转动被测螺丝，并且听到“哒、哒、哒”的声音，转动扭力批手柄在空转；则执行逆时针转动扭力批（拆卸螺丝的方式）；③如果逆时针转动扭力批，能松动被测螺丝，则判定被测螺丝扭力符合要求；如果不能松动被测螺丝，则判定被测螺丝上的太紧，高于扭力标准要求。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书
（最新版）
目录
1.电批扭矩测试仪的概述
2.电批扭矩测试仪的操作步骤
3.电批扭矩测试仪的操作注意事项
4.电批扭矩测试仪的维护和校准
正文
一、电批扭矩测试仪的概述
电批扭矩测试仪是一种用于测量电动螺丝批、扭力起子、扭力扳手等拧紧力工具的扭矩大小的测试设备。
它在生产过程中起着至关重要的作用，可以确保产品的拧紧力达到规定的要求，从而保证产品的质量和安全性。
二、电批扭矩测试仪的操作步骤
1.连接电源：将电批扭矩测试仪的电源线连接到电源插座上。
2.设置单位：将测试仪上的单位开关调节至所需的扭矩单位，如 N·m。
3.设置模式：将测试仪上的模式开关调节至 track 模式。
4.调零：将调零旋钮旋至屏幕显示的零位。
5.校准：将模式开关调节至 peak 模式，进行扭矩校准。
三、电批扭矩测试仪的操作注意事项
1.保持工作场所干净整洁，避免杂乱物品造成伤害。
2.注意工作环境的湿度和温度，避免将测试仪置于潮湿或高温的环境中。
3.在操作过程中，应确保手柄与传感器的卡位吻合，以保证测试数据
的准确性。
四、电批扭矩测试仪的维护和校准
1.定期检查测试仪的传感器和电路，确保其正常工作。
2.校准：根据使用情况，定期将测试仪送至专业机构进行校准，确保测试数据的准确性。
总之，电批扭矩测试仪在生产过程中起着关键作用，正确操作和维护测试仪可以确保产品的质量和安全性。
电批扭力测试仪操作规范
电批扭力测试仪操作规范ST-ED-GUI-004A
一操作使用：
在开始测量之前,确定扭力计已足够充电,再打开开关,若充电不足,会在显示板左上角显示:“LOBAT”。当出现“LO-BAT”时，需检测：
1．定期更换精度调节器的推力轴承，若重复频繁使用精度调节器，轴承会磨损，因而会失去平滑旋转并引发测量精度退化。
2．使用前检查调节器，灰尘，缺少黄油或中轴弯曲都会降低测量精度
测力仪传感头使用方法：
利用附属物可以测量除电动螺丝也以外的其他工具的扭力，地设计附属物时仔细注意下列几点：
传感头和附属特应密合；
附属物需足够耐用，不致于在测量中坏掉；
传感头在垂直地面方向上的负重不超过10公斤；
不可给插座施加冲击力；
四充电：
必须确定使用合适的充电器充电，充电时，关掉开关，首次充电一般要大约8小时才可充满。
注意事项：
使用配带的专用充电器充电。
充电时间不超过8小时，不可充电达8小时以上；
不要用充电器做其他用途；
充电时不可以使用测量仪；
1．固定仪器，必要时使用固定夹；
2．调整单位切换开关到需要的单位；
3．把模式开关调整到跟随值位置；
4．左右调节调零旋钮，使显示数值为0；
5．当需要测量峰值时，设定模式开关至峰值，此数值会保持5秒以上，假如你按一下复位按扭，该数值则自动清除。
6．当使用扭力控制设备测量电动螺丝刀或气动螺丝刀时，使用合适的精度调节器安置在测力传感头里。
2．设定电动启子开关在反向位置，（可用手）反转启子，使精度调节器中的弹簧松弛。
电批风批扭力测试仪安全操作及保养规程
电批风批扭力测试仪安全操作及保养规程电批、风批和扭力测试仪是常见的电动工具，在工业领域中被广泛使用。
因为它们可以有效地提高工作效率和准确度，但是如果不加以正确操作和保养，这些工具可能会对工人造成危害。
因此，本文将介绍电批、风批和扭力测试仪的安全操作和保养规程，以确保工人的安全和设备的正常运行。
电批的安全操作和保养安全操作1.在使用电批之前，确认电源线和插头处于良好状态，并且插头与插座匹配。
2.禁止在潮湿和易燃的环境中使用电批。
3.在使用电批之前，应检查螺丝刀头是否松动、是否有损坏，为了避免过多的磨损，应正确选择螺丝刀头。
4.使用电批时，应确保平稳的操作，不可暴力使用或施力方向错误，避免超出其可扭矩范围。
5.在使用完电批后，清洁设备，避免灰尘和脏物进入电机内部。
保养规程1.定期检查电批转子和电刷的磨损情况，并加以更换。
2.清洁电批的外壳,使用棉布(或棉棒)蘸上少许汽油清除外壳的污渍。
3.不要将电批长时间存放在高湿度、酸性、碱性环境中，为了避免锈蚀和损坏，建议使用干燥的地方存放。
风批的安全操作和保养安全操作1.在操作之前，保证风批连通、线路接正，安全保护措施到位。
2.严禁将风批戳刺到人体上、将手指或其他物品伸入风批进气口、将风批反过来使用、超出其工作范围(转速)。
3.风批使用时，需要采取安全措施，建议使用耳塞、护目镜或口罩。
4.当风批使用过程中出现异常响声、异味、火花或其他异常现象，应立刻停止使用，检查缺陷，未修复前禁止使用。
5.不要让未经培训或未获得适当授权的人员使用风批。
保养规程1.风批内部应定期清洁，避免灰尘和脏物在元器件之间形成导电路或短路。
2.清洁风批的外壳,使用棉布(或棉棒)蘸上少许汽油清除外壳的污渍。
3.风批在使用时会产生较多的热量，因此需要定期检查风批的散热器和风扇是否运转正常。
4.风批使用需要纯净的空气，如果经常在灰尘严重的环境或工作面上操作，内部过滤器应定期清洁或更换。
扭力测试仪的安全操作和保养安全操作1.在使用扭力测试仪之前，应检查设备是否良好，操作人员需熟悉设备的安全工作原理和操作规程。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书摘要：I.电批扭矩测试仪简介A.电批扭矩测试仪的定义B.电批扭矩测试仪的作用C.电批扭矩测试仪的分类II.电批扭矩测试仪的使用方法A.准备工作1.连接电源2.放置传感器3.调节单位开关和模式开关B.测试过程1.将电批放置在测试仪上2.开始测试3.记录结果C.测试结束后的处理1.关闭电源2.清洁测试仪III.电批扭矩测试仪的维护与保养A.日常维护1.保持工作环境整洁2.避免潮湿3.定期检查B.定期保养1.校准测试仪2.更换损坏的部件3.更新软件正文：电批扭矩测试仪是一种用于测试电批扭矩的设备，它可以帮助生产型企业确保电批的扭矩符合标准，从而保证产品的质量和安全性。
电批扭矩测试仪可以分为手动测试仪和自动测试仪两种类型。
在使用电批扭矩测试仪之前，需要进行一些准备工作。
首先，要连接电源，确保测试仪有足够的电能。
其次，放置传感器，将其放在测试仪的扭矩位置，并确保传感器下面卡位与测试仪槽中的卡位吻合。
最后，调节单位开关和模式开关，将其调节至合适的档位上。
测试过程相对简单，只需将电批放置在测试仪上，然后开始测试。
在测试过程中，要确保电批的转速稳定，避免因转速过快或过慢而影响测试结果。
测试完成后，记录结果，并关闭电源。
测试结束后，需要对测试仪进行处理。
首先，关闭电源，以防止意外损坏。
其次，清洁测试仪，确保其干净整洁，以延长其使用寿命。
为了保证电批扭矩测试仪的性能，需要定期进行维护和保养。
日常维护包括保持工作环境整洁，避免潮湿，定期检查。
定期保养包括校准测试仪，更换损坏的部件，更新软件等。
总之，电批扭矩测试仪是生产型企业必备的设备之一，它可以帮助企业确保电批的扭矩符合标准，从而提高产品的质量和安全性。
在使用过程中，需要进行一些准备工作，测试过程，以及测试结束后的处理。
电批扭力测试仪操作规程
电批扭力测试仪操作规程一、准备工作1.检查电批扭力测试仪的供电电压是否与电源电压相匹配，插头连接是否稳固。
2.检查测试仪器的外部连接线是否完好，插头是否干净无尘。
3.检查电批扭力测试仪的传感器是否安装正确，传感器与电批接触的部位是否清洁。
4.检查测试仪器的显示屏是否正常工作，是否显示有关测试参数。
二、操作步骤1.将待测电批与电批扭力测试仪连接，并确保连接紧固。
2.打开电批扭力测试仪的电源开关，等待测试仪器进入正常工作状态。
3.选择合适的测试模式，根据实际需要选择扭力测试模式或扭力曲线测试模式。
4.设置测试参数，根据待测电批的规格要求和测试需要，设置测试参数如扭力上下限、测试次数等。
5.确认测试参数设置无误后，按下“开始测试”按钮开始测试，电批扭力测试仪开始记录并显示测试数据。
6.观察测试数据的变化，记录测试结果并进行数据分析。
如果测试数据有异常，及时暂停测试并检查测试仪器和被测电批是否存在问题。
7.测试结束后，将测试结果进行汇总和归档，清理测试仪器和测试环境。
三、注意事项1.操作人员应具备相关仪器设备操作经验和安全知识，遵守相关操作规程，确保测试的准确性和安全。
2.在测试过程中，应严格按照测试仪器的使用说明操作，避免误操作或操作错误。
3.在测试过程中，应注意测试环境的干净和整洁，避免灰尘或异物进入测试仪器和被测电批。
4.在测试中，应保持仪器设备的稳定，避免外界环境因素对测试结果的影响。
5.在测试结束后，及时清理测试仪器和测试环境，确保仪器设备的正常运行和下次测试的准备。
6.定期对电批扭力测试仪进行维护和保养，确保其正常工作。
以上是电批扭力测试仪的操作规程，通过按照规程进行操作，可以提升测试的准确性和稳定性，保障测试结果的可靠性。
电批扭力测试仪操作规程
电批扭力测试仪操作规程1.目的：给扭力测试仪使用人员提供正确的操作方法。
2.适用范围：2.1适用于本公司所使用之HP-10型扭力测试仪。
3.内容：3.1将仪器放置于平稳的工作台面上，防止跌落损坏；3.2将测试仪之电批连接装置放入相应位置并确认连接装置的螺旋轴处于原始位置且弹簧处于自然伸展状态；3.3按测试仪的“POWER”键打开电源开机（当显示屏显示“LOBAT”时请勿使用并关闭电源进行充电）；3.4按“UNIT”键对其数值单位选择，相对应单位的LED亮起（我司所有电批的扭力均以KG来定义）；按“MODE”键将其设置为“PEAK”模式，便于测试数据的读取；3.5确认显示屏的显示数字为“0.00”，将待测电批的批嘴取出，并将电批垂直套在螺旋轴上（使其螺旋轴上的“十”字与电批的“十”字缺口完全吻合）；3.6按动电批上的正向旋转开关直至停止转动，此时读取测试仪显示的数值（该数值为电批的最大扭力值），并做好记录；然后按动电批的反向开关将测试仪的螺旋轴恢复到初始位置，按“RESET”键进行复位操作使其数值归零，测试完成。
4.注意事项:4.1不可测试扭力超过10KG之电批（该测试仪的最大测试范围为10KG）；4.2不可在电池电量不足或充电过程中使用此设备；4.3使用设备配备的专用充电器进行充电，且充电时间不可超过6小时，防止损坏仪器或引起火灾；4.4轻拿轻放，防止跌落和碰撞；4.5不可私自对仪器进行拆装，以免造成损坏或精度不准确。
5.保养5.1使用时应保持仪器清洁，使用后将仪器保存在干燥清洁，且不易碰到的指定位置。
6.使用表单设备履历卡设备保养点检记录表设备维修申请单仪器、设备报废申请单设备履历卡填表日期: 年月日编号：机仪器设备保养记录表设备维修申请单仪器、设备报废申请单第一联：行政部（白）第二联：财务（蓝）。
电批扭矩测试仪作业指导书
电批扭矩测试仪作业指导书一、概述本文将详细介绍电批扭矩测试仪的使用方法和注意事项，以帮助操作人员正确、安全地进行测试工作。
二、测试仪器准备在进行电批扭矩测试之前，需要做好以下准备工作：2.1 确认测试仪器完好检查电批扭矩测试仪的外观是否完好，确认仪器上的显示屏、按钮、连接口等部件正常工作。
2.2 准备测试样品准备需要测试的电批样品，并确保样品的安装位置稳固，以保证测试的准确性。
2.3 连接电源和数据线将电批扭矩测试仪连接到电源，并使用合适的数据线将测试仪与计算机或数据记录设备连接。
三、测试步骤进行电批扭矩测试时，需要按照以下步骤进行操作：3.1 打开电批扭矩测试仪按下电批扭矩测试仪上的电源按钮，等待仪器启动并显示正常。
3.2 设置测试参数根据测试需求，在测试仪器的显示屏上设置测试参数，包括测试模式、转速范围、扭矩范围等。
3.3 安装测试样品将待测的电批样品安装到测试夹具上，并确保固定稳固，以防止测试过程中的误差。
3.4 进行测试根据测试仪器的指示，启动电批样品并进行测试。
在测试过程中，测试仪器将自动记录扭矩值和转速值。
3.5 结束测试测试完成后，停止电批样品的运行，并将测试结果保存到计算机或数据记录设备中。
四、注意事项在进行电批扭矩测试时，需要注意以下事项：4.1 安全操作在测试过程中，应注意安全操作，避免手部或其他身体部位接触旋转部件，以免发生意外伤害。
4.2 正确安装样品在安装待测样品时，应确保样品与测试夹具之间的连接良好，以避免测试过程中的松动或脱落。
4.3 避免过载在进行电批扭矩测试时，应根据测试仪器的规格和样品的特性，选择适当的测试范围，避免过载导致测试结果不准确。
4.4 定期校准定期校准电批扭矩测试仪，以确保测试结果的准确性和可靠性。
五、故障排除在使用电批扭矩测试仪时，可能会遇到一些故障情况，下面列出一些常见故障及其排除方法：5.1 仪器无法启动检查电源是否正常连接，确认电源开关是否打开。
扭力计的使用
电批扭力计使用方法发布时间：2012-06-27电批扭力计使用方法一、电批扭力计使用1、在使用扭力测试仪前，先确定测试仪电量是否足够，再打开电源开关。
若电量不足时，在LCD左上方出现“LOBAT”，需充足电（充电时间3—5小时）。
2、要固定扭力测试仪，可使用固定旋钮。
3、调节调零旋钮来做扭力测试仪测试前数值调零。
（调零时，模式开关必须处于TRACK档上。
）4、根据测试需要，选择单位切换开关来调整力矩单位。
5、选择需要的测量模式，通过测量模式开关选定跟随值（TRACK）或峰值（PEAK）。
6、当需要测量最大峰值时，设定模式开关至峰值（PEAK）档，测量出来的数值会保留5秒以上。
假如按一下复位按钮，数据会自动清除归零。
7、根据不同的被测物，来选择匹配的带安全框的测试配件。
当使用扭力测试仪测量电动螺丝刀或气动螺丝刀等工具时，选用合适的测试配件安置在测试传感头上。
（可为不同的被测物定制合适的治具）8、测量完成后，关闭电源，取下附件和待测物。
二、测力连接测试头使用例如：测量校准自动停（带离合器）的电动螺丝刀正向扭力的方法如下1、首先打开扭力测试仪电源开关，安置匹配带安全框的测试配件——选择测量单位——在（TRACK）档上进行调零——再选择（PEAK）测量模式进行测量。
2、设定电动螺丝刀正反转开关在正向位置，把它安装在测试配件上，按复位按钮（RESET）进行数值复位清零，启动它使之旋转直至自动停止。
（弹簧绷紧属正常，再次测时需反向松开点弹簧。
）3、当电动螺丝刀停止时，显示板LCD上显示的测量数值为该电动螺丝刀的输出力矩。
4、再次反转启动电动螺丝刀，让测试弹簧退回原位高度，按复位按钮清除数值，测试电动螺丝刀扭力，重复以上测量几次，纪录好数据，多次比较出电动螺丝刀输出的准确扭力。
5、要设定电动螺丝刀的固定输出力矩，经过调整电动螺丝刀的扭力调节器，用以上方法测量作出数据，设定好电动螺丝刀的输出扭力。
（注意：在测试电动螺丝刀时有条件情况下，最好使用专用夹具将电动螺丝刀固定住，测试出的数据最准确。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电批扭力测试仪操作规程
1.目的：
给扭力测试仪使用人员提供正确的操作方法。
2.适用范围：
2.1适用于本公司所使用之HP-10型扭力测试仪。
3.内容：
3.1将仪器放置于平稳的工作台面上，防止跌落损坏；
3.2将测试仪之电批连接装置放入相应位置并确认连接装置的螺旋轴处于原
始位置且弹簧处于自然伸展状态；
3.3按测试仪的“POWER”键打开电源开机（当显示屏显示“LOBAT”时请勿
使用并关闭电源进行充电）；
3.4按“UNIT”键对其数值单位选择，相对应单位的LED亮起（我司所有电
批的扭力均以KG来定义）；按“MODE”键将其设置为“PEAK”模式，便于测试数据的读取；
3.5确认显示屏的显示数字为“0.00”，将待测电批的批嘴取出，并将电批垂直套在螺旋轴上（使其螺旋轴上的“十”字与电批的“十”字缺口完全吻合）；
3.6按动电批上的正向旋转开关直至停止转动，此时读取测试仪显示的数值（该数值为电批的最大扭力值），并做好记录；然后按动电批的反向开关将测试仪的螺旋轴恢复到初始位置，按“RESET”键进行复位操作使其数值归零，测试完成。
4.注意事项:
4.1不可测试扭力超过10KG之电批（该测试仪的最大测试范围为10KG）；
4.2不可在电池电量不足或充电过程中使用此设备；
4.3使用设备配备的专用充电器进行充电，且充电时间不可超过6小时，防
止损坏仪器或引起火灾；
4.4轻拿轻放，防止跌落和碰撞；
4.5不可私自对仪器进行拆装，以免造成损坏或精度不准确。
5.保养
5.1使用时应保持仪器清洁，使用后将仪器保存在干燥清洁，且不易碰到的
指定位置。
6.使用表单
设备履历卡
设备保养点检记录表
设备维修申请单
仪器、设备报废申请单。
