水平岩层
1.水平岩层：基本保持水平状态的沉积岩层（倾角﹤50 ） 。 2.水平岩层特征： A.地质界线与地形等高线平行或重合； B.老岩层在下，出露在地形低处；新岩层在上，分布在高处； C.岩层厚度是其顶、底面的标高差； D.岩层出露宽度取决于岩层厚度和地面坡度。
• 1、陷落柱的形态特征：指的是陷落柱的三度空间 形状。主要包括：
• （1）平面形态：一般呈椭圆形，也可呈圆形、长 条形和不规则形等。
最新版整理ppt
31
陷落柱的特征
最新版整理ppt
32
陷落柱的特征
• 2、陷落柱的井下特征 • （a）柱面特征：柱面即陷落柱与周边正常
岩层的接触面。有三种：第一种，柱面多 呈直立的平面；第二种，锯齿状柱面；第 三种，滑坡状柱面。
最新版整理ppt
16
（一）掘进工作面通过正断层措施
矿山常用的地质图件有哪些

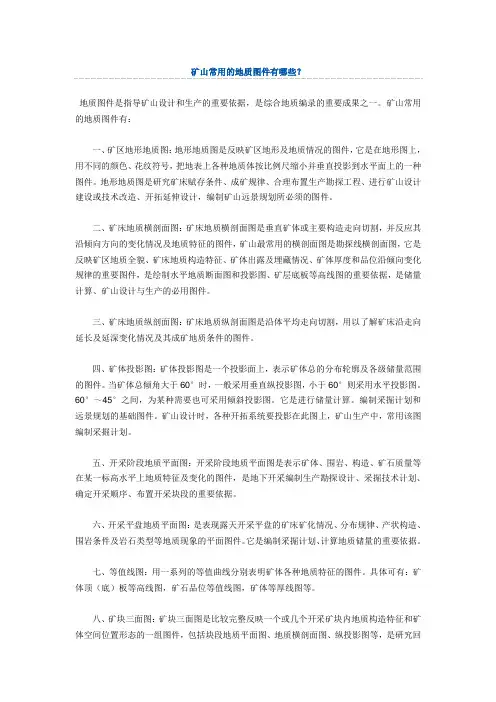

矿山常用的地质图件有哪些？地质图件是指导矿山设计和生产的重要依据，是综合地质编录的重要成果之一。
矿山常用的地质图件有：一、矿区地形地质图：地形地质图是反映矿区地形及地质情况的图件，它是在地形图上，用不同的颜色、花纹符号，把地表上各种地质体按比例尺缩小并垂直投影到水平面上的一种图件。
地形地质图是研究矿床赋存条件、成矿规律、合理布置生产勘探工程、进行矿山设计建设或技术改造、开拓延伸设计，编制矿山远景规划所必须的图件。
二、矿床地质横剖面图：矿床地质横剖面图是垂直矿体或主要构造走向切割，并反应其沿倾向方向的变化情况及地质特征的图件，矿山最常用的横剖面图是勘探线横剖面图，它是反映矿区地质全貌、矿床地质构造特征、矿体出露及埋藏情况、矿体厚度和品位沿倾向变化规律的重要图件，是绘制水平地质断面图和投影图、矿层底板等高线图的重要依据，是储量计算、矿山设计与生产的必用图件。
三、矿床地质纵剖面图：矿床地质纵剖面图是沿体平均走向切割，用以了解矿床沿走向延长及延深变化情况及其成矿地质条件的图件。
四、矿体投影图：矿体投影图是一个投影面上，表示矿体总的分布轮廓及各级储量范围的图件。
当矿体总倾角大于60°时，一般采用垂直纵投影图，小于60°则采用水平投影图。
60°～45°之间，为某种需要也可采用倾斜投影图。
它是进行储量计算。
编制采掘计划和远景规划的基础图件。
矿山设计时，各种开拓系统要投影在此图上，矿山生产中，常用该图编制采掘计划。
五、开采阶段地质平面图：开采阶段地质平面图是表示矿体、围岩、构造、矿石质量等在某一标高水平上地质特征及变化的图件，是地下开采编制生产勘探设计、采掘技术计划、确定开采顺序、布置开采块段的重要依据。
六、开采平盘地质平面图：是表现露天开采平盘的矿床矿化情况、分布规律、产状构造、围岩条件及岩石类型等地质现象的平面图件。
它是编制采掘计划、计算地质储量的重要依据。
七、等值线图：用一系列的等值曲线分别表明矿体各种地质特征的图件。
矿山地质基础图件

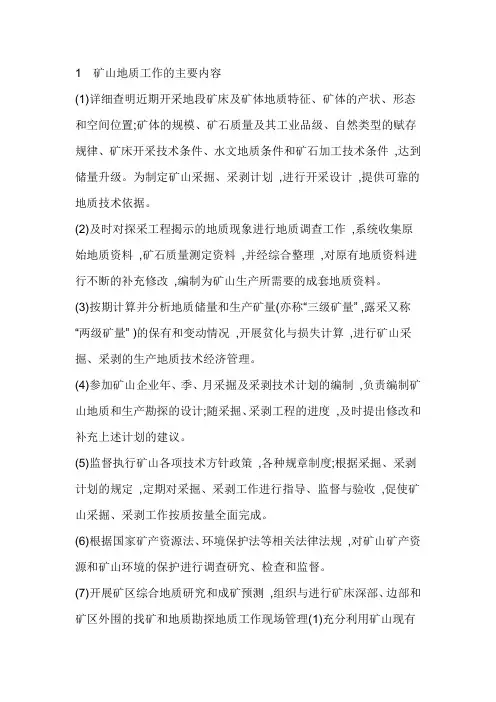

1 矿山地质工作的主要内容(1)详细查明近期开采地段矿床及矿体地质特征、矿体的产状、形态和空间位置;矿体的规模、矿石质量及其工业品级、自然类型的赋存规律、矿床开采技术条件、水文地质条件和矿石加工技术条件,达到储量升级。
为制定矿山采掘、采剥计划,进行开采设计,提供可靠的地质技术依据。
(2)及时对探采工程揭示的地质现象进行地质调查工作,系统收集原始地质资料,矿石质量测定资料,并经综合整理,对原有地质资料进行不断的补充修改,编制为矿山生产所需要的成套地质资料。
(3)按期计算并分析地质储量和生产矿量(亦称“三级矿量” ,露采又称“两级矿量” )的保有和变动情况,开展贫化与损失计算,进行矿山采掘、采剥的生产地质技术经济管理。
(4)参加矿山企业年、季、月采掘及采剥技术计划的编制,负责编制矿山地质和生产勘探的设计;随采掘、采剥工程的进度,及时提出修改和补充上述计划的建议。
(5)监督执行矿山各项技术方针政策,各种规章制度;根据采掘、采剥计划的规定,定期对采掘、采剥工作进行指导、监督与验收,促使矿山采掘、采剥工作按质按量全面完成。
(6)根据国家矿产资源法、环境保护法等相关法律法规,对矿山矿产资源和矿山环境的保护进行调查研究、检查和监督。
(7)开展矿区综合地质研究和成矿预测,组织与进行矿床深部、边部和矿区外围的找矿和地质勘探地质工作现场管理(1)充分利用矿山现有探矿手段,采用坑、钻结合的探矿方式,在矿区成矿有利部位开展探矿,对已知矿脉的头部、深部、边部及平行部位开展探边摸底工作,就一定能取得良好的探矿效果。
(2)经常不断地开展矿山实际开采与地质勘探资料的对比分析工作,加深对矿区地质特征与成矿规律的认识,不断总结出地质成矿理论性的东西,提高对矿区成矿理论的认识,从而更进一步指导矿山地质探矿工作。
(3)矿山生产探矿中,必须严格遵守矿山生产探矿有关规定和探矿原则。
在生产探矿施工过程中,尽量利用原有地质探矿工程,为矿山节约探矿费用,达到良好的探矿经济效果和地质效果。
矿井地质图件(共54张PPT)
注意：〔1〕先画核部地层界线，然后向两翼扩展。
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图；厚度可根据另一翼 同一岩层的厚度作图。
〔3〕同一翼上产状不一致时，在保持岩层厚度不变的情况下，调整 个产状，使之逐渐过度到与同一翼其它产状一致。
未调整倾角所做剖面
调整倾角所做剖面
3〕根据地形地质图及深部钻孔与巷道资料编制大比例尺剖面： 作图方法与单斜岩层根本相同。由于构造比较复杂，作图前应
岩层倾向与地形坡向一致，岩层倾角小于地形坡角，露头形态：与等高线一致，比 等高线狭窄。
4、地形地质图
单斜岩层的露头形态在山脊，沟谷中遵循“V〞字形法那么。 以下图为某区地形地质图地层露头呈NNE向展布。
A处地层露头线的弯曲方向与等高线一致，比等高线开阔，说明倾向、坡向相反，故岩层向西 倾斜。
B处露头线弯曲方向与等高线相反，说明倾向、坡向一致，且α＞β，岩层向西倾斜。 上述分析说明：本区地层走向北北东，倾向南西西向，倾角较陡。
地质界线、钻孔、井巷工程等。地质剖面图应注明剖面方 向、比例尺、图例和图签。 〔三〕用途研究地质构造的主要图件，井口位置选择、开拓方 式、水平划分、巷道系统底图。
〔四〕绘制方法
〔一〕利用地形地质图编制剖面图
〔1〕剖面位置的选择原那么： A、剖面尽可能切穿各时代的地层。
B、剖面尽可能切穿区内最高、最低点，表现区内的地形特征。
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图； .
立面图采在用正剖射标面高投上影，填投影绘面为地竖直质面，内投影容线为时垂直，于竖应直面先的一划组水出平线断。 层线，剖面内的断层线是断层
〔5ห้องสมุดไป่ตู้水平岩层露头宽度决定于岩层厚度及地形坡度：
A〔、2〕把面岩已层探与位明于的剖范煤围层面Ⅱ底处板的：标高交资料线投到，平面当图上剖〔钻面孔、方巷道向、小垂窑、直地表断露头层等资走料〕向。 是，剖面内的断层倾角为
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图；厚度可根据另一翼 同一岩层的厚度作图。
〔3〕同一翼上产状不一致时，在保持岩层厚度不变的情况下，调整 个产状，使之逐渐过度到与同一翼其它产状一致。
未调整倾角所做剖面
调整倾角所做剖面
3〕根据地形地质图及深部钻孔与巷道资料编制大比例尺剖面： 作图方法与单斜岩层根本相同。由于构造比较复杂，作图前应
岩层倾向与地形坡向一致，岩层倾角小于地形坡角，露头形态：与等高线一致，比 等高线狭窄。
4、地形地质图
单斜岩层的露头形态在山脊，沟谷中遵循“V〞字形法那么。 以下图为某区地形地质图地层露头呈NNE向展布。
A处地层露头线的弯曲方向与等高线一致，比等高线开阔，说明倾向、坡向相反，故岩层向西 倾斜。
B处露头线弯曲方向与等高线相反，说明倾向、坡向一致，且α＞β，岩层向西倾斜。 上述分析说明：本区地层走向北北东，倾向南西西向，倾角较陡。
地质界线、钻孔、井巷工程等。地质剖面图应注明剖面方 向、比例尺、图例和图签。 〔三〕用途研究地质构造的主要图件，井口位置选择、开拓方 式、水平划分、巷道系统底图。
〔四〕绘制方法
〔一〕利用地形地质图编制剖面图
〔1〕剖面位置的选择原那么： A、剖面尽可能切穿各时代的地层。
B、剖面尽可能切穿区内最高、最低点，表现区内的地形特征。
〔2〕没有产状的岩层，可根据同一翼其它岩层的产状作图； .
立面图采在用正剖射标面高投上影，填投影绘面为地竖直质面，内投影容线为时垂直，于竖应直面先的一划组水出平线断。 层线，剖面内的断层线是断层
〔5ห้องสมุดไป่ตู้水平岩层露头宽度决定于岩层厚度及地形坡度：
A〔、2〕把面岩已层探与位明于的剖范煤围层面Ⅱ底处板的：标高交资料线投到，平面当图上剖〔钻面孔、方巷道向、小垂窑、直地表断露头层等资走料〕向。 是，剖面内的断层倾角为
第四章 煤矿地质图
三、煤层构造形态在煤层底 板等高线图上的表现 煤层构造形态：单斜构造、 褶曲构造、断层构造。 煤层底板等高线图是反 映煤层在空间的构造形 态的图件。
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
第二节 煤层底板等高线图
（一）单斜构造煤层 在一定范围内，大致向一个方向倾斜的煤层称为 单斜构造煤层。 单斜构造在煤层底板等高线图上的表现： （1）煤层底板平整，走向稳定、倾角均匀，煤层底 板等高线表现为间距大致相等的一组平行直线。 （2）煤层走向发生变化时，煤层底板等高线表现为 一组曲线；倾角发生变化时，煤层底板等高线之间 的水平距离不相等，平距大，倾角小；平距小，倾 角大。
第一节 井田地形地质图
单斜构造露头线曲向与 地形等高线有明显的规 律性—“V”字形尖端 指向一致或相反。褶曲
构造露头线曲向与地形
等高线无明显规律，如 图4-36。
第一节 井田地形地质图
（三）断层构造在地 形地质图上的表现 当地势平坦时，断层 线就是断层面的走向 线；当地形高地起伏 变化较大时，断层线 发生弯曲，其弯曲规 律与单斜构造岩层的 露头线弯曲规律基本 相同，不能代表断层 面的走向。
第二节 煤层底板等高线图
煤层底板等高线图图示的主要内容： 标题栏、坐标网及图例 主要地物 井田范围内的各种边界线 穿过该煤层的全部勘查工程 地质构造要素 煤层底板等高线 资源/储量计算要素 煤层底板等高线图的用途。 煤层底板等高线图的比例：1：10000或1：5000
第二节 煤层底板等高线图
第二节 煤层底板等高线图
2）断层落差 在同一条断层的不同地段，断层落差不一样。就是 同一个地段，沿不同方向所作的断层铅直剖面上， 所反映的断层落差值也有区别。
第二节 煤层底板等高线图
3）断层面产状要素 相同标高两交点的连 线就是断层面的走向 线，走向线的方位角 为断层面的走向。 垂直于断层面走向线 并指向断层面向下倾 斜的方向的方位角即 为断层面的倾向。 ∠FNK为断层面的倾角。
煤矿常用地质图件 ppt课件
PPT课件
3
矿区地形地质图的编制方法
• 矿区地形地质图是以地形图作为底图进行编制，地形图 是测绘部门编制的，可从省测绘局（或国土资源厅）收 集或购买。个别地方当需要大比例尺的地形图（如1：1 万以下），需要测绘队或地质队进行测绘。
• 作图步骤：野外地质调查中按照一定的网度布置测线，
在测线点上，将各种地质体和地质构造等地质情况进行
图上的表现呈对称出露，但不是平行条带，而是似抛物 线形，向一个方向封闭，另一个方向撒开。 • ③ 短轴褶曲 在地形平坦的条件下，其两翼地层在地质 图上的表现呈对称出露，其形状近于长椭圆形出露。 • ④ 穹窿与构造盆地 在地形平坦的条件下，其岩层露头 在地质图上呈圆形或椭圆形。
如果地形有起伏，情况就复杂了，原来是平行的岩 层露头变得弯曲不平行了。当时其对称重复的规律仍然 存在。

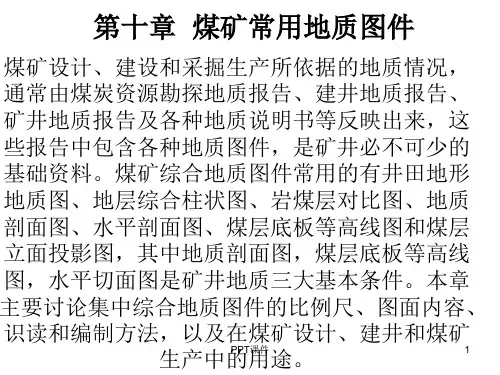

第十章 煤矿常用地质图件
煤矿设计、建设和采掘生产所依据的地质情况，
通常由煤炭资源勘探地质报告、建井地质报告、
矿井地质报告及各种地质说明书等反映出来，这
些报告中包含各种地质图件，是矿井必不可少的
基础资料。煤矿综合地质图件常用的有井田地形
地质图、地层综合柱状图、岩煤层对比图、地质
剖面图、水平剖面图、煤层底板等高线图和煤层
立面投影图，其中地质剖面图，煤层底板等高线
图，水平切面图是矿井地质三大基本条件。本章
主要讨论集中综合地质图件的比例尺、图面内容、
识读和编制方法，以及在煤矿设计、建井和煤矿
生产中的PPT用课件途。
1
第一节 地形地质图
• 地形地质图的内容
地形地质图是反映一个地区地形及地质 情况的综合图件。它是在地形图上用不同 的颜色、花纹及规定符号，把地表上各种 地质体按比例尺缩小后垂直投影到平面上 的一种图件。是地质勘探部门提交的地质 报告中所附的一份主要地质图件。是地质 人员以地形图为底图，经过野外地质填图 （地质测量）后编制而成的。
常用地质图件说明
常用地质图件说明地质图件是地质工作者表达和传递地质信息的重要工具，它们以图形、符号和文字相结合的方式，直观地展示了地质现象和地质特征。
对于地质研究、矿产勘查、工程建设等领域来说，准确理解和运用地质图件至关重要。
下面就为大家介绍几种常见的地质图件。
一、地质剖面图地质剖面图是沿某一方向切开的地质体的垂直断面图。
它能够直观地展示地层的顺序、岩性、厚度、接触关系以及地质构造等信息。
在绘制地质剖面图时，首先要确定剖面的位置和方向。
通常会选择穿过研究区域内重要地质现象的路线作为剖面线。
然后，根据实地测量和观察的数据，将地层和构造按照实际比例和形态绘制在图上。
地质剖面图中的地层通常用不同的线条和颜色来表示，以区分不同的岩性。
例如，砂岩可能用黄色线条表示，页岩用灰色线条表示。
地层之间的接触关系，如整合接触、不整合接触等，也会在图中清晰地展现出来。
地质构造，如褶皱、断层等，是地质剖面图中的重点内容。
褶皱的形态、轴面的走向和倾斜角度，断层的位置、性质和位移量等都会准确地标注在图上。
通过地质剖面图，我们可以了解地质体在垂直方向上的变化规律，为进一步的地质分析和研究提供重要依据。
二、地质平面图地质平面图是在水平面上展示地质信息的图件。
它反映了地表出露的地层、岩石、构造、矿产等的分布情况。
绘制地质平面图需要进行大量的野外地质调查和测量工作。
首先，要确定图的比例尺和范围。
然后，将观察到的地质现象，如地层的露头、岩石的分布、断层的走向等，用规定的符号和线条标注在图上。
在地质平面图中，地层通常用不同的花纹和颜色来表示，并且会标注地层的代号和名称。
构造线，如褶皱的轴线、断层线等，会用特定的线条来表示，并注明其性质和产状。
此外，还会标注出矿产的分布位置和类型。
地质平面图是进行区域地质研究和矿产勘查的基础图件，它能够帮助我们从宏观上了解地质体的空间分布特征，为进一步的工作提供指导。
三、柱状图地质柱状图是对一个地区地层垂直序列的综合描述。
谈煤矿地质中常用的地质图件
科技 论坛
・ １ ２ ９ ・
谈煤 矿地 质 中常 用 的地质 图件
胡 银 龙
（ 黑龙 江龙煤矿业集 团股份 有限公 司双鸭 山分公 司双阳煤矿， 黑龙 江 双鸭山 １ ５ ５１ ０ ０ ）
摘 要： 煤矿 生产 工作是一 项非常复杂的工作 ， 需要考虑 的因素有很 多 ， 其 中最重要的就是地质 的实际情况 ， 为了 便 于相关人 员分析 地质结构特点， 会有专 门的勘探人 员对地质进行信息采集 ， 从 而绘 制 出需要 的地 质图件。地质 图件 的准确度决定着开采方案的可行性以 及煤层 的规模计算 。本 文主要针对煤矿地质 中常用的地质 图件进行分析 ， 旨在为 同行提供 参考。
关键 词 ： 煤矿地质 ； 地 质 图件 ； 矿 山设 计
１棚谜
’
般均根据地质剖面图来编制。 我们都知道 ，地图在人们的日常生活活动提供 了便利 ，不同的地 ２ ． ３ 水平切面图。水平切面图所呈现出来的地质角度与地质剖面图 图， 根据信息采集 的不同， 所反映的内容也有很大的差别 ， 比如说交通 正好相反 ，如果说地质剖面图是将某一区域内的地质进行垂直方 向的 地图需要对限定区域内的各种交通路线进行归纳整理 ；地貌地图则是 切断从而形成的平面图形 ，那么水平切面图就是对某一特定区域沿水 要收集各种地貌信 息。 不同的 ＾ 、 对地图的需求也不同， 而煤矿生产人员 平方向进行横向切断 ， 从而形成反映水平地质 隋况的图形 。由于切断方 最终是的还是地质图。地质图可以直观的表现某一地区的地质现象和 向是水平面，所以水平切面图所包含的的地质信 息 非常多，比如说煤 地质结构特点 。 和其他地图一样的是 ， 地质图同样是按照相应的比例缩 层 、 岩层、 水层 的分布， 褶皱、 断层的位置及结构 ， 特殊地貌 、 计划施工地 小实际地质的范围， 将所有的地质信息集中在同一平面内， 地图的表现 点的周边环境及大型工程等。 方式可以采用平面结构 ， 可也以采用柱形结构或剖面结构 ， 这要根据使 由于水平切面图几乎涵盖了所有的地质信息 ，所以水平切面图在 用人的实际需要来定。地质信 息比 较复杂 ， 分为很多方面， 比如说岩石 煤矿生产 中的应用非常普遍 ， 不只是煤矿掘进工程， 其他 的一些土木 、 的结构 、 岩层的厚度 、 地质构造 、 地壳运动等等 ， 因此地质图也非为很多 水利工程同样会用到水平切面图。可 以说 ， 在所有的地质 图件 当中， 水 不同的种类 。 一般在煤矿生产 中所应用最多的地质图是普通地质图 ， 也 平切面图是对煤矿生产影响作用最大的地质图。尤其是在一些地质结 就是反映某一地区岩层构造、 地形特点等地质构造条件的图件。 构比较复杂的区域， 对煤矿掘进的技术要求非常高， 为了更好的掌握地 ２煤矿地质 中常用的地质图件 质的整体结构和特点 ， 实现高效率 、 低成本的煤矿生产 ， 必须重视水平 地质测量工作所得的数据 ， 都是最原始的， 没有经过相应的分析和 切面图的绘制。 计算。就是这些数据才组成 了所需的地质图件 ， 测量的数据越详细， 地 ２ ４ 煤层底板等高线图。 煤层底板等高线图是反映某一煤层空间形 质图件就越立体 、 越丰富。根据不同的煤矿生产需要 ， 所需要的地质图 态特征的图件。它是利用煤层底板等高线 板相同标高点的连线涞 表 件类型也不尽相 同， 因此 ， 各地质图件的侧重点也有所 区别 ， 有的重点 示煤层在空间的起伏及断裂情况。它可以帮助我们了解煤层层面的立 描述地质构造 ， 有 的用来表现水文地质 ， 有 的代表了煤层储量； 煤矿生 体概念， 掌握煤层产状变化和地质构造变化， 是煤矿生产 中最重要 的图 产人员可 以根据具体的地质图件设计 出可以的掘进位置和开采方案 ， 件之一。—般生产矿井， 特别是倾斜和缓倾斜煤层矿井都必需编制这种 以下就是几种比较常用 的地质图件。 图件。 煤层底板等高线图一般采用的比例尺为 １ ： １ ０ ０ ０ ０ 或１ ： ５ ０ ０ ０ 。 构造 ２ ． １ 地形地质图。地形地质图是所有地质图件 中最常用的 ， 正如字 复杂的井田、井型较小的矿井及反映—个采区或采面的煤层底板等高 面上所表示的 ， 地形地质图主要以反映某一特定地区的地形特点、 岩层 线图， 一般采用 １ ： ２ ０ ０ ０的比例尺。图件中主要包括地形地物 、 地质界线、 结构为主， 所用到的地质测量数据都是最基本 、 比较容易测量 的。地质 井巷工程及其它内容。 地形 图还包括一些子地质图， 子地质图侧重的方面更加具体， 常常是表 煤层底板等高线图是煤矿井巷布置 、 编制生产计划 、 安排采掘生产 示—个方面的地形特点 ， 比如说反映基岩层结构的基岩地质图。 地质图 的重要依据 析 地质构造规律 、 布置生产勘探、 进行储量计算的基础 也属于地图的一种，因此会按照相应的比例将真实的数据投射到一定 图依 同时， 编制煤层顶板岩性分布图、 瓦斯地质图等分析 图 俄 均以其为 大小的图纸上， 所表现的的地质结构不是太复杂的地形地质图 ， 采用的 底图进行编制。 比例尺一般为 １ ： １ ０ ０ ０ ０或 １ ： ５ ０ ０ ０ ， 如果地形 比较复杂的话 ， 为了便于更 ２ ． ５ 地层综合柱状图。将工作区所见的地层， 根据其岩性、 厚度及间 清晰的分析数据 ，比例尺的大小要 比一般情况下大 ，多数多采用 １ ： 距等按 先后次序 自上而下综合成柱状， 称之地层综合柱状图。其图中内 ２ ０ ０ ０ 。地形地质图在煤矿矿井的设计当中占据着重要的地位 ，一般来 容包插 嘱 单位 、 岩 ． 柱状、 地层厚度、 岩陛描述等。 说， 煤矿生产人员在进行矿井 的位置选择 ， 煤矿 的运输线路 、 石料厂的 地层综合柱状图是在地层及煤岩层详细对 比的基础上， 经过大量的 必 须排除断 Ｊ 位置确立等设计， 都需要参考地形地质图当中的数据。 在实际的煤矿开 原始数据的统计和综合而绘制出来的。在原始资料统计时＇ 采工程当中， 既要注意地质结构的稳定 ， 又要考虑施工是否会影响周围 层的影响＇ 也不要把原生沉积变化误认为有断层通过。地层综合柱状图 居民的正常生产生活 ， 因此 ， 地形地质图的绘制人员以及地质勘探人员 的编图方法比较简单， 首先确定柱状图的比例尺， 然后按一定 的格式画 定要本着负责的态度 ， 认真测量计算各种数据 ， 设计出全面准确的地 好图头从 下到上＇ 由老到新将地层单位 、 岩性柱状 、 地层或煤岩层厚度 、 形地质图。 岩性描述等项逐一填入有关栏 内。 ２ ． ２地质剖面图。地质剖面图是指沿铅垂方向将 大地切开， 反映切 结 束语 开断面上岩层及构造形态的图件， 其 中沿岩层走向切的剖面叫纵向剖 综匕 所述 ， 地质图件在煤矿生产中拥有重要的地位。地质图件的绘 面沿 岩层倾向切的剖面叫横 向剖面。生产矿井一般是沿勘探线或主要 制是根据勘探人员采集的地质 息 来构建的，根据煤矿生产人员不同 巷道轴线方 向编绘地质剖面图， 以反映煤层的构造形态及其与井巷工程 的需要 ， 地质图件分为很多不同的类 型， 本文就重点阐述了五种常用的 之间的关系 。 剖面图是分析地质构造编 制其它综合地质图件进 行采掘 地质图件 。开采过程 中的矿井位置确定 ， 掘进深度的设计 、 开采设备的 设 确定煤柱留设和布置矿井地质勘探的基础资料。地质剖面图的主 选择等都需要以地质图件作为重要的参考数据 ， 因此 ， 地质勘探人员和 要 内容包括： 剖面切过的地形 、 地物 、 经纬线 、 水平标高线； 地层界线 、 断 地质图绘制人员一定要抱着认真负责 的态度去完成 ，保 障地质信息的 从而有效的提高煤矿掘进的安全， 促进煤矿企业的经 层、 火成岩侵入体 、 喀斯特陷落柱； 煤层 、 标志层及其名称和编号， 其它有 准确性和全面性 ， 益矿层． 勘探工程， 并注明钻孔编号、 孔 口标高 、 终孔深度 、 煤层及夹矸厚 济增长。 度． ／ Ｊ 、 窑、 生产矿井井筒 、 井巷工程、 采空 区、 井田边界 、 保安煤柱线及开 参考 文献 采水平高程线。 地质剖面图应注明剖面线方向、 比例尺 、 图例和图签。 地 ［ １ ］ 余雷． 煤矿安全 监 控 系统的研究册＿ 中国新技术新产品， ２ ０ １ ０ （ ９ ） ． 质剖面图的作用在于它能直接反映研究区构造特征和煤层赋存情况 、 ｆ ２ 】 张春利． 机电一体化技术在煤矿生产中的应用叨． 科技创新导报 ，２ ０ １ ０ １ ３ ） ． 地质体的空 间特征， 反映对煤层 和构造的控制和研究程度， 为生产设计
・ １ ２ ９ ・
谈煤 矿地 质 中常 用 的地质 图件
胡 银 龙
（ 黑龙 江龙煤矿业集 团股份 有限公 司双鸭 山分公 司双阳煤矿， 黑龙 江 双鸭山 １ ５ ５１ ０ ０ ）
摘 要： 煤矿 生产 工作是一 项非常复杂的工作 ， 需要考虑 的因素有很 多 ， 其 中最重要的就是地质 的实际情况 ， 为了 便 于相关人 员分析 地质结构特点， 会有专 门的勘探人 员对地质进行信息采集 ， 从 而绘 制 出需要 的地 质图件。地质 图件 的准确度决定着开采方案的可行性以 及煤层 的规模计算 。本 文主要针对煤矿地质 中常用的地质 图件进行分析 ， 旨在为 同行提供 参考。
关键 词 ： 煤矿地质 ； 地 质 图件 ； 矿 山设 计
１棚谜
’
般均根据地质剖面图来编制。 我们都知道 ，地图在人们的日常生活活动提供 了便利 ，不同的地 ２ ． ３ 水平切面图。水平切面图所呈现出来的地质角度与地质剖面图 图， 根据信息采集 的不同， 所反映的内容也有很大的差别 ， 比如说交通 正好相反 ，如果说地质剖面图是将某一区域内的地质进行垂直方 向的 地图需要对限定区域内的各种交通路线进行归纳整理 ；地貌地图则是 切断从而形成的平面图形 ，那么水平切面图就是对某一特定区域沿水 要收集各种地貌信 息。 不同的 ＾ 、 对地图的需求也不同， 而煤矿生产人员 平方向进行横向切断 ， 从而形成反映水平地质 隋况的图形 。由于切断方 最终是的还是地质图。地质图可以直观的表现某一地区的地质现象和 向是水平面，所以水平切面图所包含的的地质信 息 非常多，比如说煤 地质结构特点 。 和其他地图一样的是 ， 地质图同样是按照相应的比例缩 层 、 岩层、 水层 的分布， 褶皱、 断层的位置及结构 ， 特殊地貌 、 计划施工地 小实际地质的范围， 将所有的地质信息集中在同一平面内， 地图的表现 点的周边环境及大型工程等。 方式可以采用平面结构 ， 可也以采用柱形结构或剖面结构 ， 这要根据使 由于水平切面图几乎涵盖了所有的地质信息 ，所以水平切面图在 用人的实际需要来定。地质信 息比 较复杂 ， 分为很多方面， 比如说岩石 煤矿生产 中的应用非常普遍 ， 不只是煤矿掘进工程， 其他 的一些土木 、 的结构 、 岩层的厚度 、 地质构造 、 地壳运动等等 ， 因此地质图也非为很多 水利工程同样会用到水平切面图。可 以说 ， 在所有的地质 图件 当中， 水 不同的种类 。 一般在煤矿生产 中所应用最多的地质图是普通地质图 ， 也 平切面图是对煤矿生产影响作用最大的地质图。尤其是在一些地质结 就是反映某一地区岩层构造、 地形特点等地质构造条件的图件。 构比较复杂的区域， 对煤矿掘进的技术要求非常高， 为了更好的掌握地 ２煤矿地质 中常用的地质图件 质的整体结构和特点 ， 实现高效率 、 低成本的煤矿生产 ， 必须重视水平 地质测量工作所得的数据 ， 都是最原始的， 没有经过相应的分析和 切面图的绘制。 计算。就是这些数据才组成 了所需的地质图件 ， 测量的数据越详细， 地 ２ ４ 煤层底板等高线图。 煤层底板等高线图是反映某一煤层空间形 质图件就越立体 、 越丰富。根据不同的煤矿生产需要 ， 所需要的地质图 态特征的图件。它是利用煤层底板等高线 板相同标高点的连线涞 表 件类型也不尽相 同， 因此 ， 各地质图件的侧重点也有所 区别 ， 有的重点 示煤层在空间的起伏及断裂情况。它可以帮助我们了解煤层层面的立 描述地质构造 ， 有 的用来表现水文地质 ， 有 的代表了煤层储量； 煤矿生 体概念， 掌握煤层产状变化和地质构造变化， 是煤矿生产 中最重要 的图 产人员可 以根据具体的地质图件设计 出可以的掘进位置和开采方案 ， 件之一。—般生产矿井， 特别是倾斜和缓倾斜煤层矿井都必需编制这种 以下就是几种比较常用 的地质图件。 图件。 煤层底板等高线图一般采用的比例尺为 １ ： １ ０ ０ ０ ０ 或１ ： ５ ０ ０ ０ 。 构造 ２ ． １ 地形地质图。地形地质图是所有地质图件 中最常用的 ， 正如字 复杂的井田、井型较小的矿井及反映—个采区或采面的煤层底板等高 面上所表示的 ， 地形地质图主要以反映某一特定地区的地形特点、 岩层 线图， 一般采用 １ ： ２ ０ ０ ０的比例尺。图件中主要包括地形地物 、 地质界线、 结构为主， 所用到的地质测量数据都是最基本 、 比较容易测量 的。地质 井巷工程及其它内容。 地形 图还包括一些子地质图， 子地质图侧重的方面更加具体， 常常是表 煤层底板等高线图是煤矿井巷布置 、 编制生产计划 、 安排采掘生产 示—个方面的地形特点 ， 比如说反映基岩层结构的基岩地质图。 地质图 的重要依据 析 地质构造规律 、 布置生产勘探、 进行储量计算的基础 也属于地图的一种，因此会按照相应的比例将真实的数据投射到一定 图依 同时， 编制煤层顶板岩性分布图、 瓦斯地质图等分析 图 俄 均以其为 大小的图纸上， 所表现的的地质结构不是太复杂的地形地质图 ， 采用的 底图进行编制。 比例尺一般为 １ ： １ ０ ０ ０ ０或 １ ： ５ ０ ０ ０ ， 如果地形 比较复杂的话 ， 为了便于更 ２ ． ５ 地层综合柱状图。将工作区所见的地层， 根据其岩性、 厚度及间 清晰的分析数据 ，比例尺的大小要 比一般情况下大 ，多数多采用 １ ： 距等按 先后次序 自上而下综合成柱状， 称之地层综合柱状图。其图中内 ２ ０ ０ ０ 。地形地质图在煤矿矿井的设计当中占据着重要的地位 ，一般来 容包插 嘱 单位 、 岩 ． 柱状、 地层厚度、 岩陛描述等。 说， 煤矿生产人员在进行矿井 的位置选择 ， 煤矿 的运输线路 、 石料厂的 地层综合柱状图是在地层及煤岩层详细对 比的基础上， 经过大量的 必 须排除断 Ｊ 位置确立等设计， 都需要参考地形地质图当中的数据。 在实际的煤矿开 原始数据的统计和综合而绘制出来的。在原始资料统计时＇ 采工程当中， 既要注意地质结构的稳定 ， 又要考虑施工是否会影响周围 层的影响＇ 也不要把原生沉积变化误认为有断层通过。地层综合柱状图 居民的正常生产生活 ， 因此 ， 地形地质图的绘制人员以及地质勘探人员 的编图方法比较简单， 首先确定柱状图的比例尺， 然后按一定 的格式画 定要本着负责的态度 ， 认真测量计算各种数据 ， 设计出全面准确的地 好图头从 下到上＇ 由老到新将地层单位 、 岩性柱状 、 地层或煤岩层厚度 、 形地质图。 岩性描述等项逐一填入有关栏 内。 ２ ． ２地质剖面图。地质剖面图是指沿铅垂方向将 大地切开， 反映切 结 束语 开断面上岩层及构造形态的图件， 其 中沿岩层走向切的剖面叫纵向剖 综匕 所述 ， 地质图件在煤矿生产中拥有重要的地位。地质图件的绘 面沿 岩层倾向切的剖面叫横 向剖面。生产矿井一般是沿勘探线或主要 制是根据勘探人员采集的地质 息 来构建的，根据煤矿生产人员不同 巷道轴线方 向编绘地质剖面图， 以反映煤层的构造形态及其与井巷工程 的需要 ， 地质图件分为很多不同的类 型， 本文就重点阐述了五种常用的 之间的关系 。 剖面图是分析地质构造编 制其它综合地质图件进 行采掘 地质图件 。开采过程 中的矿井位置确定 ， 掘进深度的设计 、 开采设备的 设 确定煤柱留设和布置矿井地质勘探的基础资料。地质剖面图的主 选择等都需要以地质图件作为重要的参考数据 ， 因此 ， 地质勘探人员和 要 内容包括： 剖面切过的地形 、 地物 、 经纬线 、 水平标高线； 地层界线 、 断 地质图绘制人员一定要抱着认真负责 的态度去完成 ，保 障地质信息的 从而有效的提高煤矿掘进的安全， 促进煤矿企业的经 层、 火成岩侵入体 、 喀斯特陷落柱； 煤层 、 标志层及其名称和编号， 其它有 准确性和全面性 ， 益矿层． 勘探工程， 并注明钻孔编号、 孔 口标高 、 终孔深度 、 煤层及夹矸厚 济增长。 度． ／ Ｊ 、 窑、 生产矿井井筒 、 井巷工程、 采空 区、 井田边界 、 保安煤柱线及开 参考 文献 采水平高程线。 地质剖面图应注明剖面线方向、 比例尺 、 图例和图签。 地 ［ １ ］ 余雷． 煤矿安全 监 控 系统的研究册＿ 中国新技术新产品， ２ ０ １ ０ （ ９ ） ． 质剖面图的作用在于它能直接反映研究区构造特征和煤层赋存情况 、 ｆ ２ 】 张春利． 机电一体化技术在煤矿生产中的应用叨． 科技创新导报 ，２ ０ １ ０ １ ３ ） ． 地质体的空 间特征， 反映对煤层 和构造的控制和研究程度， 为生产设计
采矿课件第二章煤矿地质图.ppt
上先做一条水平直线，以地形等高线图上所做剖面位 置的最低标高为此水平线的标高，此处为10m。 – 4）根据等高线图的比例尺和等高距做出平行于该直线 的水平线，并注明标高。 – 5）过等高线图上各交点，向剖面图上的水平线作垂直 引线，根据各点的标高在剖面图上确定各点的位置， 并编号1′、2′、3′……。 – 6）用圆滑的曲线连接这些实际位置点，即绘成地形剖 面图。
– 补充：褶曲构造（向斜和背斜）的三点判别法
第三节 煤层等高线图
煤层走向和倾角变化 盆地和穹隆构造
煤层褶曲 煤层倒转的等高线图
第三节 煤层等高线图
2．断层
– 在煤层等高线图上，断层是用断层面与煤层层 面的交线的水平投影来表示，一般叫做断层交 线或交面线。因为断层有上下两盘，所以一条 断层有两条交面线，上盘交面线用符号—·—表 示，下盘交面线用符号——表示。断层使煤层 底板等高线失去连续性，一般情况下，正断层 表现为等高线中断缺失，中断缺失部分为无煤 带，逆断层表现为煤层等高线重叠，重叠部分 为煤层上下两盘重复区，如图2-16。
（3）等高线稠密表示陡坡，等高线稀疏表示缓坡，等高线间 距均匀表示坡度一致。
第二节 地形图
二、等高线图上各种地形的表示方式
山岗和凹坑
山脊和山谷
第二节 地形图
山坡等高线及断面
鞍部地形等高线
地形剖面图
第二节 地形图
三、根据等高线图作地形剖面图
– 1）根据工程需要在地形图上画出剖面位置线AB。 – 2）将AB线与等高线相交的各点编号，注明各点标高。 – 3）在图的下方或另用一张纸绘地形剖面图。在这张纸
– 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤层 底板等高线图。
– 补充：褶曲构造（向斜和背斜）的三点判别法
第三节 煤层等高线图
煤层走向和倾角变化 盆地和穹隆构造
煤层褶曲 煤层倒转的等高线图
第三节 煤层等高线图
2．断层
– 在煤层等高线图上，断层是用断层面与煤层层 面的交线的水平投影来表示，一般叫做断层交 线或交面线。因为断层有上下两盘，所以一条 断层有两条交面线，上盘交面线用符号—·—表 示，下盘交面线用符号——表示。断层使煤层 底板等高线失去连续性，一般情况下，正断层 表现为等高线中断缺失，中断缺失部分为无煤 带，逆断层表现为煤层等高线重叠，重叠部分 为煤层上下两盘重复区，如图2-16。
（3）等高线稠密表示陡坡，等高线稀疏表示缓坡，等高线间 距均匀表示坡度一致。
第二节 地形图
二、等高线图上各种地形的表示方式
山岗和凹坑
山脊和山谷
第二节 地形图
山坡等高线及断面
鞍部地形等高线
地形剖面图
第二节 地形图
三、根据等高线图作地形剖面图
– 1）根据工程需要在地形图上画出剖面位置线AB。 – 2）将AB线与等高线相交的各点编号，注明各点标高。 – 3）在图的下方或另用一张纸绘地形剖面图。在这张纸
– 煤层顶底板等高线图是反映煤层空间形态和构造变动的重要地质 图件，是煤矿设计，生产、储量计算的基础。图2-19为某矿煤层 底板等高线图。
煤矿常用地质图件.
在地形地质图上求断层面的产状要素（1）
• 如图，红色的是地形等高线，蓝色的是地层界 线，出露的地层由O1、O2、O3、S1，地层被 断层F切断，并发生错开。由地层的对称重复， 该处是一个背斜构造。 • 断层面在河谷中呈现“V”字形，该“V”字形与 地形等高线的凸起方向是相反的。根据相反相 同的规则，断层面是向南西方向（SW）倾斜 的，即与河谷的倾斜方向相同。 • 从断层的右侧出露的相同地层要比左侧的宽， 说明右侧是上升盘，左侧是下降盘。
作图法求岩层的产状
• 在地形地质图根据“V”字形和 地形等高线的关系的特点来判 断倾斜岩层的产状要素。 • 作图法：如果同一地质界线与 一条地形等高线相交于两点， 则连接这两个交点得到一条直 线，就是该岩层的走向线。如 果同一地质界线与两条地形等 高线分别相交，则得到两条不 同标高的走向线，从高的走向 线向低的走向线引垂线，由高 向低的方向即岩层的倾向。根 据平距和两条走向线的高差， 通过作图就可以做出该岩层的 倾角。
倾斜岩层在地形地质图上的的表现（二） • 岩层倾向与地形坡向相同，而且倾角大于坡角 时，地层分界线的弯曲方向与地形等高线的弯 曲方向相反。 “V”字形露头形态如下图。
倾斜岩层在地形地质图上的的表现（三）
• 岩层倾向与地形坡向相 同，而且倾角小于地面 坡角时，地层界线的弯 曲方向与地形等高线的 弯曲方向相同，但地层 界线的弯曲度比地形等 高线的弯曲度大。如图 10-3岩层倾向与地形坡 向相同时“V”字形露头 形态。如图10-4 岩层倾 向与地形坡向相同,岩层 倾角小于坡角，“V”字 形露头形态
地形地质图的用途
• 地形地质图是矿井设计，煤矿生产中不 可缺少的基本图件。用它可以选择矿井地 表运输路线，供水路线，划分井田边界。 确定井口位置、工业广场，建筑物的位置。 编制井上下对照图，研究地表和地下采煤 的相互影响，规划地表防治水工程的基本 图件。在国土资源调查、环境治理、生态 保护、水利建设、铁路、公路建设、国防 建设等工作中，都要用到地形地质图。
第9章 煤矿常用地质图件1
三、地质现象在地形地质图上的表现
1、水平岩层在地形地质图上的表现
水平岩层：岩层层面基本保持水平状态 （岩层倾角在0－5º） ，即同一岩层面上的海拔高 度基本相同的岩层称为水平岩层。
1）水平岩层的基本特征：
a、在地层层序没有发生倒转的情况下，地质时代较新 的岩层叠覆在较老的岩层之上。
b、水平岩层的厚度是该岩层顶面标高与底面标高之差。 c、水平岩层的出露和分布状态完全受地形控制。 d、水平岩层露头的水平宽度（即岩层上、下层面上的 出露界线之间的水平距离）是随岩层的厚度和地面坡度的 变化而变化的。
（1）分析地质图，搞清构造轮廓。如果有次级褶皱， 在剖面图上应反映出来：应将隐伏的次级褶皱的轴迹延伸至 剖面上来。
隐伏的次级褶皱在剖面图上应反映出来
（2）选择剖面的方向及位置，注意垂直主要构 造线，经过露头最多的地带。
（3）在底图上画一条水平线,即地形剖面（因 没有地形标高，可假定地面近水平），然后标出 地质界线点。
1:2000
1060
hf
1060
第二节 地质剖面图
主要内容： 一、概述 二、地质剖面图编制方法
一、概述
（一）地质剖面图的概念
沿铅垂方向，将大地切开，将岩层及构造形态等地质现 象在断面上显示出来的图件称为地质剖面图。
（二）地质剖面图的内容
剖面切过的地形地物、经纬线、水平标高线、地质界线、 钻孔、井巷工程等。
地质剖面图应该标有剖面方向、比例尺、图例和图签。
（三）地质剖面图的作用
研究煤矿地质构造、选择井口位置，以及开拓方式、生 产水平的划分、巷道系统的确定。
二、地质剖面图的编制方法
（一）利用地形地质图编制剖面图
1、水平岩层地区
1）剖面位置的选择原则： （1） 剖面尽可能切穿各时代的地层。 （2） 剖面尽可能切穿区内地形的最高、
主要地质图件(3煤层底板等高线图)
(一)单斜构造
当煤层产状发生倒转时，煤层底板等高线表现为不同 标高的等高线交叉。
第四节 煤层底板等高线图
三、各种地质现象在煤层底板等高线图上的表现 (二)褶曲构造 1．向斜构造 向斜构造在煤层底板等高线上呈现一组封闭或半封闭 的曲线。向斜两翼等高线对应出现，靠近向斜轴的煤层底板 标高相对较低；远离向斜轴的相对较高。
第四节 煤层底板等高线图
第四节 煤层底板等高线图
第四节 煤层底板等高线图
3)断层几何形态图的编制方法
设已知某煤巷位于断层的 下盘，在巷道内的A点（标 高100m）遇到断层，断层 。 。 产状为SE110 ∠60 ；上、 下盘岩层产状相同，其产 。 。 状210 ∠ 30 ，地层断 距为17m，视错动类型为正 断层。要求根据测定的产 状作断煤交线。
第四节 煤层底板等高线图
(2)将每一剖 面图上该煤层（底 界面）与各水平标 高线的交点．以及 与断层交点(包括 上盘和下盘的断煤 交线点)。逐一投 绘到底图的相应剖 面线上，并注明各 点的标高值和断形地质图、地质 面线上同一断 剖面图及其他有 层的上盘断煤 关图件的地质构 交线点和下盘 造形态，将各剖 断煤交线点分 面线上属于断层 别相连，绘出 同一盘的煤层底 上、下盘断煤 界面相同标高点 交线的大致位 按一定构造形态 置和方向。 用平滑线相连。 绘出煤层底板等 高线。
矿山地质学
煤层底板等高线图
第四节 煤层底板等高线图
一、概念、内容 （一）概念 煤层底板等高线图是反映某一 煤层空间形态特征的图件。它是 利用煤层底板等高线(底板相同标 高点的连线)来表示煤层在空间的 起伏及断裂情况。它可以帮助我 们了解煤层层面的立体概念，掌 握煤层产状变化和地质构造变化， 是煤矿生产中最重要的图件之一。
8主要地质图件简单易懂
（2）地形起伏较大时褶曲的识别 a.岩层产状 单斜岩层受地形的影响，虽然地层界线发生弯曲， 但产状不变，而褶曲构造岩层则走向发生变化。
第八章
b. 根据有无褶曲
主要地质图件
轴线
在地形地质图上， 背斜构造一般以轴 线符号 表示； 向斜构造用符号 表示，而单斜岩层 无褶曲轴线符号。
第八章
主要地质图件
c.根据地层界线弯曲情 况与地形等高线的关系 单斜岩层受地形影响， 地层界线弯曲情况与地形 等高线有明显的变化规律。 褶曲构造的地层界线 弯曲情况与地形等高线往 往无明显的规律。
a.水平褶曲 ： 水平褶 曲在地形地质图上，地层 界线表现为一组近于平行 的界线， 可通过岩层出露 的新老关系判别是向斜还 是背斜，即自核部向两翼 ，岩层由老变新为背斜 ， 由新变老为向斜。
第八章
主要地质图件
2、褶曲在地形地质图上的表现 (1)地形平坦时褶曲的识别 b.倾伏褶曲：倾伏褶曲 在地形地质图上地层出露 界线呈单向封闭的曲线 。 背斜—V字形尖端为倾伏端； 向斜—仰起端。 当核部时宽时窄或多 次闭合呈串球状分布，说 明枢纽波状起伏的。
第八章
主要地质图件
（4）山谷 两山脊之间的凹地称为山谷。山谷中最低点的连 线是雨水汇流之处，因而称为集水线或山谷线 。山谷 等高线为一组凸向高处的曲线，且与集水线正交。
第八章
（5）鞍部
主要地质图件
相邻两个山头之间形似 马鞍状的低凹部分，称为鞍 部。鞍部等高线是由两组山 头等高线和两组山谷等高线 组成的，鞍部的中心位于两 组等高线的中心线上。
第八章
第一节
主要地质图件
地形地质图
一、地形地质图的概念、内容及作用
1、概念 地形地质图：表示研究区的地形特征、地层、 矿层分布、岩层产状及地质构造特征的图件。 基岩地质图：在新地层覆盖区，把上覆岩层 揭去，反映基岩面的各种地质现象的地质图件。
相关主题
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
二、比例尺 1、数字比例尺 1：N（N为10的倍数） 2、图示比例尺 在图纸上绘一条线段，用此线段长度代表实地长度的比例尺称为图示比例尺，又
称线条比例尺，可避免图纸伸缩引起的误差。
3）比例尺的精度 0.1mm所代表的实地长度称为比例尺的精度。 三、直线定向 确定直线的方位称为直线定向。 四、地质绘图的基本技术 1、高程网的绘制 高程网是指剖面图中的水平标高线，是一组等间距的平行线。
4、地层分界线、煤层、重要标志层和其它有益矿产露头线、构造
第二节 井田地形地质图
线、有代表性的地层产状、以及岩浆岩的分布范围等。 （5）井田边界线、滑坡范围界线、区内最高洪水位线及煤层采空
区界线等。 二、用途 1、选择井口、工业广场、运输线路、供电线路 2、与采掘工程平面图配合，形成井上下对照图 3、地质部门用来布置生产勘探和其它地质工作/ 三、编制方法
4）断层构造 断层在地形地质图上表现为断层线。不同性质的断
层，以不同的断层线符号表示。（出露于地表实 际测定的断层用实线表示，被覆盖而推断的断层 用虚线表示） 走向断层，其断层线两侧的地层重复或缺失；倾向 断层和斜交断层，其断层线两侧的同一地层、煤 层、标志层和构造线不连续。 • （1）断层线的弯曲变化
一、产量统计 1、工作面上策计算： 2、煤堆测量用简单几何方法测煤堆体积，然后乘以煤的松散容重 3、生产调度统计：据采区、队报出的产量统计 4、井口统计： 二、煤炭损失量分类 1、按损失形态分类： 1）落煤损失：1)遗留在工作面未运出的煤量；2）面积损失：局部
地区不能回采的煤炭损失；3）厚度损失：残留顶、底板的煤皮。 2、按引起煤炭损失的原因分类： 1）开采损失：与开采方法有关的损失。 2）非开采损失：地质、水文地质损失，全矿性煤柱损失等。 3、按计算范围损失分类： 1）工作面损失；2）采区损失；3）全矿损失。
第二节 井田地形地质图
2）单斜构造 沿层面的露头线与地形等高线相交，且呈弯曲变化的曲线。 （1）岩层倾向与地形坡向一致，且岩层倾角大于坡角； （2）岩层倾向与地形坡向一致，且岩层倾角小于坡角； （3）岩层倾向与地形坡向相反. 单斜岩层的露头形态在山脊，沟谷中遵循“V”字形法则。
下图为某区地形地质图地层露头呈NNE向展布。
第九章 煤矿常用地质图件
第一节 有关煤矿地质图件的基本知识 第二节 井田地形地质图 第三节 地层综合柱状图及岩、煤层对比图 第四节 地质剖面图 第五节 水平切面图 第六节 煤层底板等高线图 第七节 煤层立面投影图
第九章 主要地质图件
反映各种地质资料（煤层、构造、水文地质等）、 勘探工以及井巷工程等资料的图件—地质图件
剖面图上高程网的等高距及间距
比例尺
等高距，m
高程网间距，m
1：1000
20
20
1：2000
50
25
1：5000
100
50
2、坐标格网的绘制
不论图幅大小，每一坐标网格的边长均为100mm。
3、测点展绘 根据各测点的坐标值，把这些点展绘在坐标方格网内。 4、直线的展绘 根据直线上的一个端点的坐标和该直线的方位角来展绘直线。 5、线段分解 内插法求解 六、标高投影 1、点的标高投影 坐标系中x，y确定点的平面位置，z是点的标高。 2、直线的标高投影 用直线上两点的标高投影来表示。 3、平面的投影 等高线：标高相等各点的连线。 通常用平面的一组等高线的投影来表示。
微体古生物对比法，系利用微体古动物化石和微体古植物进行对比。 很少使用。
相—旋回对比法，是通过研究、划分含煤岩系的相-旋回进行煤层 对比。
地球物理测井对比法，利用测井曲线的峰值、形态特征对比煤层。
岩矿对比法，通过对含煤岩系中的某些岩层进行室内矿岩鉴定、重 矿物分析等，找出矿物成分和重矿物组合等方面特征，用来进行 煤层对比。
A处地层露头线的弯曲方向与等高线一致，比等高线开阔，说 明倾向、坡向相反，故岩层向西倾斜。
B处露头线弯曲方向与等高线相反，说明倾向、坡向一致，且 α＞β，岩层向西倾斜。
上述分析表明：本区地层走向北北东，倾向南西西向，倾角较陡。
移交当时的准备煤量 准备煤量可采期（年）= 平—均—月—设—计—生—产—能—力——
• （2）在地形地质图上求断层产状
（3）求铅垂地层断距及水平地层断距 可以用图解法求铅垂地层断距和水平地层断距。
（4）断层在地形地质图上的表现 a．断层两侧岩层 不正常接触。 b．地质界线产生 错动。 c．断层线本身不 代表断层面的真 实走向，断层的 真实走向为断层 线上两等高点的 连线。 d．走向断层在 地形地质图上表 现为岩层的重复与缺失。
4）当核部时宽时窄或多次闭合呈串球状分布，说明枢纽波状起伏 的。
5)岩层产状变化：褶曲表现为岩层产状有规律地变化。
6）对称褶曲在图上的表现：两翼岩层露头宽度大致相等，岩层倾 角相一致。
7）不对称褶曲在图上的表现：两翼岩层露头宽度不等，褶曲轴偏 向一侧，岩层倾角相差较。
8）倒转褶曲的表现:两翼岩层宽度、倾角相差不大,一翼岩层倒转。
3、断层延展和消失原则
4、剖面图、水平切面图、煤层等高线图间的对应原则
八、编绘煤矿综合地质图件的一般要求
1、应考虑图幅大小、图的方向、以及图件所包含的内容。
2、除基本内容外还必须有图名、比例尺、图例、责任图签等。
3、图件中的各种图形符号、文字符号、花纹及颜色等，必须按 《煤矿地质测量图例》，并说明它们所代表的含义。
4、平面图一般用数字和图示比例尺，剖面图或其它图纸只用数字 比例尺表示。
第二节 井田地形地质图
概念：地形地质图，是某一井田内地形、地物及地表所出露地质现 象的水平投影图。
即以地形图为底图、用相应的图例符号及颜色，将地表出露的地层、 煤层、标志层、地质构造、研究院和其它有益矿产等的分布及其 相互关系表示出来。井田地形地质图一般还附有地层综合柱状图 和地质剖面图。
比例尺一般为1：500或1：1000。
主要内容包括：井田内多有勘探工程、井巷工程和实测地质剖面图 的岩、煤层真厚度柱状图；同一地层界线、同一煤层、同一标志 层的连线，并标注相应的代号或编号；图的右侧绘有地层综合柱 状图。
用途：通过该图可了解井田内各勘探工程、井巷工程所揭露的煤层 和标志层，哪些属于同一层及其层位。同时还能了解每一煤层的 厚度、结构、层间距、顶底板岩性，以及它们的空间变化规律。
（4）填写地层时代、岩性描述，并标注各种数据。
2、绘图的注意事项
二、煤田岩、煤层对比图
将井田内各个勘探工程和井巷工程所揭露的及实测地质剖面的岩、 煤层资料，分别绘制成真厚度柱状图，并按一定次序排列起来， 然后把同一地层界线、同一煤层、同一标志层用线相连，编绘而 成的一种综合地质图件。
（一）比例尺、内容和用途
层编号来表示。 3、岩浆岩出露的位置、范围和岩性 4、地质构造及其分布 根据地层的分布、产状和新老关系来判别地质构造。 1)水平构造 （1）地层界线与地形等高线平行一致。 (2）地形切割越深、地表出露的地层越多。 （3）地层界线与地形等高线在沟谷中均成“v”字形弯曲，且尖端
指向上游，在山顶上则呈封闭曲线。 （4）同一岩层顶、底界线的标高差，等于该岩层的真厚度。 （5）水平岩层的露头宽度，取决于岩层厚度及地形坡度。
（二）编制方法
（三）煤层对比方法
煤层对比是指借助于某些标志，确定井田范围内各勘探工程和井巷 工程所揭露的的煤层层位。常用的有标志层对比法、盐矿对比法 等。
1、标志层对比法
标志层是指那些用肉眼或借助放大镜易于识别其特征，且层位稳定、 分布广泛的岩层。通常想选择煤层顶、底板或其附近的岩性特殊 的岩层，以及含有特殊化石、结核、包裹体的岩层，或者具有特 别结构、构造的岩层作为标志层。如近海型煤系中石灰岩是良好 的标志层。内陆型煤系中，碎屑成分有明显差异的某些砾岩、砂 岩可作为对比标志层。
2、高程
1）绝对高程：以大地水准面为起算点，即标高为0。某点至大地水 准面的竖直距离，称为该点的绝对高程。
2)相对高程：以某一相对的水准面为高程的起算点，某点至该面的 垂直距离，称为该点的相对高程。
3)高程差及正负标高：两点标高之差称为高程差。点的标高高于起 点水准面的标高为正值，低于起点水准面的标高为负值。
一、比例尺和内容
比例尺一般为1：5000或1：1000，露天矿为1：2000.其主要内 容如下:
1、地理坐标方格网、指北方向、图名、图签及图例。
2、地形等高线及地面建筑、河流、公路、铁路、桥梁、车站、三 角点、高压线等地物。
3、钻孔、探槽、探井、生产矿井、老窑等及其编号和标高，以及 勘探线、物探测线及其编号。
（（标一一志））层利利、用用含地地水形形层地地和质质有图图益编编矿制制层剖剖的面面层图图位、厚度、层间距，岩浆的侵入 层位，以及岩性描述等。
用途：通过该图科直观地了解井田内地层和含煤岩系的岩性组成， 煤层的层位、厚度、结构、层间距、顶底板岩性及其变化情况等。
（二）编制方法
1、绘图的一般步骤
井巷煤、岩层对比图
井田地形地质图是通过地质填图或航空地质填图编绘而成。
井田基岩地质图是以地形图为地形图，根据勘探线剖面图绘制编制 的。
四、地形地质图的识读
首先了解图的比例尺、图例和指北方向。地质内容的读图方法如下：
第二节 井田地形地质图
1、井田范围内地表出露地层的时代、分布及产状 2、煤层和标志层的露头分布及出露状态 煤层露头线实测的以实线加煤层编号来表示，推断的以长虚线加煤
2、煤层特征对比法
依据煤层本身的特征，如煤层的厚度、结构、层间距、稳定性及煤 的物理性质、煤岩特征、煤质特征等进行煤层对比。
3、古生物对比法
古生物对比法是利用含煤岩系中所含有的各种古生物化石进行煤层 对比。
包括动、植物化石对比法和微体古生物对比法
动植物化石对比法，是根据动、植物化石的种属、数量、组合关系， 以及生物活动遗迹等特征，进行煤层对比。
称线条比例尺，可避免图纸伸缩引起的误差。
3）比例尺的精度 0.1mm所代表的实地长度称为比例尺的精度。 三、直线定向 确定直线的方位称为直线定向。 四、地质绘图的基本技术 1、高程网的绘制 高程网是指剖面图中的水平标高线，是一组等间距的平行线。
4、地层分界线、煤层、重要标志层和其它有益矿产露头线、构造
第二节 井田地形地质图
线、有代表性的地层产状、以及岩浆岩的分布范围等。 （5）井田边界线、滑坡范围界线、区内最高洪水位线及煤层采空
区界线等。 二、用途 1、选择井口、工业广场、运输线路、供电线路 2、与采掘工程平面图配合，形成井上下对照图 3、地质部门用来布置生产勘探和其它地质工作/ 三、编制方法
4）断层构造 断层在地形地质图上表现为断层线。不同性质的断
层，以不同的断层线符号表示。（出露于地表实 际测定的断层用实线表示，被覆盖而推断的断层 用虚线表示） 走向断层，其断层线两侧的地层重复或缺失；倾向 断层和斜交断层，其断层线两侧的同一地层、煤 层、标志层和构造线不连续。 • （1）断层线的弯曲变化
一、产量统计 1、工作面上策计算： 2、煤堆测量用简单几何方法测煤堆体积，然后乘以煤的松散容重 3、生产调度统计：据采区、队报出的产量统计 4、井口统计： 二、煤炭损失量分类 1、按损失形态分类： 1）落煤损失：1)遗留在工作面未运出的煤量；2）面积损失：局部
地区不能回采的煤炭损失；3）厚度损失：残留顶、底板的煤皮。 2、按引起煤炭损失的原因分类： 1）开采损失：与开采方法有关的损失。 2）非开采损失：地质、水文地质损失，全矿性煤柱损失等。 3、按计算范围损失分类： 1）工作面损失；2）采区损失；3）全矿损失。
第二节 井田地形地质图
2）单斜构造 沿层面的露头线与地形等高线相交，且呈弯曲变化的曲线。 （1）岩层倾向与地形坡向一致，且岩层倾角大于坡角； （2）岩层倾向与地形坡向一致，且岩层倾角小于坡角； （3）岩层倾向与地形坡向相反. 单斜岩层的露头形态在山脊，沟谷中遵循“V”字形法则。
下图为某区地形地质图地层露头呈NNE向展布。
第九章 煤矿常用地质图件
第一节 有关煤矿地质图件的基本知识 第二节 井田地形地质图 第三节 地层综合柱状图及岩、煤层对比图 第四节 地质剖面图 第五节 水平切面图 第六节 煤层底板等高线图 第七节 煤层立面投影图
第九章 主要地质图件
反映各种地质资料（煤层、构造、水文地质等）、 勘探工以及井巷工程等资料的图件—地质图件
剖面图上高程网的等高距及间距
比例尺
等高距，m
高程网间距，m
1：1000
20
20
1：2000
50
25
1：5000
100
50
2、坐标格网的绘制
不论图幅大小，每一坐标网格的边长均为100mm。
3、测点展绘 根据各测点的坐标值，把这些点展绘在坐标方格网内。 4、直线的展绘 根据直线上的一个端点的坐标和该直线的方位角来展绘直线。 5、线段分解 内插法求解 六、标高投影 1、点的标高投影 坐标系中x，y确定点的平面位置，z是点的标高。 2、直线的标高投影 用直线上两点的标高投影来表示。 3、平面的投影 等高线：标高相等各点的连线。 通常用平面的一组等高线的投影来表示。
微体古生物对比法，系利用微体古动物化石和微体古植物进行对比。 很少使用。
相—旋回对比法，是通过研究、划分含煤岩系的相-旋回进行煤层 对比。
地球物理测井对比法，利用测井曲线的峰值、形态特征对比煤层。
岩矿对比法，通过对含煤岩系中的某些岩层进行室内矿岩鉴定、重 矿物分析等，找出矿物成分和重矿物组合等方面特征，用来进行 煤层对比。
A处地层露头线的弯曲方向与等高线一致，比等高线开阔，说 明倾向、坡向相反，故岩层向西倾斜。
B处露头线弯曲方向与等高线相反，说明倾向、坡向一致，且 α＞β，岩层向西倾斜。
上述分析表明：本区地层走向北北东，倾向南西西向，倾角较陡。
移交当时的准备煤量 准备煤量可采期（年）= 平—均—月—设—计—生—产—能—力——
• （2）在地形地质图上求断层产状
（3）求铅垂地层断距及水平地层断距 可以用图解法求铅垂地层断距和水平地层断距。
（4）断层在地形地质图上的表现 a．断层两侧岩层 不正常接触。 b．地质界线产生 错动。 c．断层线本身不 代表断层面的真 实走向，断层的 真实走向为断层 线上两等高点的 连线。 d．走向断层在 地形地质图上表 现为岩层的重复与缺失。
4）当核部时宽时窄或多次闭合呈串球状分布，说明枢纽波状起伏 的。
5)岩层产状变化：褶曲表现为岩层产状有规律地变化。
6）对称褶曲在图上的表现：两翼岩层露头宽度大致相等，岩层倾 角相一致。
7）不对称褶曲在图上的表现：两翼岩层露头宽度不等，褶曲轴偏 向一侧，岩层倾角相差较。
8）倒转褶曲的表现:两翼岩层宽度、倾角相差不大,一翼岩层倒转。
3、断层延展和消失原则
4、剖面图、水平切面图、煤层等高线图间的对应原则
八、编绘煤矿综合地质图件的一般要求
1、应考虑图幅大小、图的方向、以及图件所包含的内容。
2、除基本内容外还必须有图名、比例尺、图例、责任图签等。
3、图件中的各种图形符号、文字符号、花纹及颜色等，必须按 《煤矿地质测量图例》，并说明它们所代表的含义。
4、平面图一般用数字和图示比例尺，剖面图或其它图纸只用数字 比例尺表示。
第二节 井田地形地质图
概念：地形地质图，是某一井田内地形、地物及地表所出露地质现 象的水平投影图。
即以地形图为底图、用相应的图例符号及颜色，将地表出露的地层、 煤层、标志层、地质构造、研究院和其它有益矿产等的分布及其 相互关系表示出来。井田地形地质图一般还附有地层综合柱状图 和地质剖面图。
比例尺一般为1：500或1：1000。
主要内容包括：井田内多有勘探工程、井巷工程和实测地质剖面图 的岩、煤层真厚度柱状图；同一地层界线、同一煤层、同一标志 层的连线，并标注相应的代号或编号；图的右侧绘有地层综合柱 状图。
用途：通过该图可了解井田内各勘探工程、井巷工程所揭露的煤层 和标志层，哪些属于同一层及其层位。同时还能了解每一煤层的 厚度、结构、层间距、顶底板岩性，以及它们的空间变化规律。
（4）填写地层时代、岩性描述，并标注各种数据。
2、绘图的注意事项
二、煤田岩、煤层对比图
将井田内各个勘探工程和井巷工程所揭露的及实测地质剖面的岩、 煤层资料，分别绘制成真厚度柱状图，并按一定次序排列起来， 然后把同一地层界线、同一煤层、同一标志层用线相连，编绘而 成的一种综合地质图件。
（一）比例尺、内容和用途
层编号来表示。 3、岩浆岩出露的位置、范围和岩性 4、地质构造及其分布 根据地层的分布、产状和新老关系来判别地质构造。 1)水平构造 （1）地层界线与地形等高线平行一致。 (2）地形切割越深、地表出露的地层越多。 （3）地层界线与地形等高线在沟谷中均成“v”字形弯曲，且尖端
指向上游，在山顶上则呈封闭曲线。 （4）同一岩层顶、底界线的标高差，等于该岩层的真厚度。 （5）水平岩层的露头宽度，取决于岩层厚度及地形坡度。
（二）编制方法
（三）煤层对比方法
煤层对比是指借助于某些标志，确定井田范围内各勘探工程和井巷 工程所揭露的的煤层层位。常用的有标志层对比法、盐矿对比法 等。
1、标志层对比法
标志层是指那些用肉眼或借助放大镜易于识别其特征，且层位稳定、 分布广泛的岩层。通常想选择煤层顶、底板或其附近的岩性特殊 的岩层，以及含有特殊化石、结核、包裹体的岩层，或者具有特 别结构、构造的岩层作为标志层。如近海型煤系中石灰岩是良好 的标志层。内陆型煤系中，碎屑成分有明显差异的某些砾岩、砂 岩可作为对比标志层。
2、高程
1）绝对高程：以大地水准面为起算点，即标高为0。某点至大地水 准面的竖直距离，称为该点的绝对高程。
2)相对高程：以某一相对的水准面为高程的起算点，某点至该面的 垂直距离，称为该点的相对高程。
3)高程差及正负标高：两点标高之差称为高程差。点的标高高于起 点水准面的标高为正值，低于起点水准面的标高为负值。
一、比例尺和内容
比例尺一般为1：5000或1：1000，露天矿为1：2000.其主要内 容如下:
1、地理坐标方格网、指北方向、图名、图签及图例。
2、地形等高线及地面建筑、河流、公路、铁路、桥梁、车站、三 角点、高压线等地物。
3、钻孔、探槽、探井、生产矿井、老窑等及其编号和标高，以及 勘探线、物探测线及其编号。
（（标一一志））层利利、用用含地地水形形层地地和质质有图图益编编矿制制层剖剖的面面层图图位、厚度、层间距，岩浆的侵入 层位，以及岩性描述等。
用途：通过该图科直观地了解井田内地层和含煤岩系的岩性组成， 煤层的层位、厚度、结构、层间距、顶底板岩性及其变化情况等。
（二）编制方法
1、绘图的一般步骤
井巷煤、岩层对比图
井田地形地质图是通过地质填图或航空地质填图编绘而成。
井田基岩地质图是以地形图为地形图，根据勘探线剖面图绘制编制 的。
四、地形地质图的识读
首先了解图的比例尺、图例和指北方向。地质内容的读图方法如下：
第二节 井田地形地质图
1、井田范围内地表出露地层的时代、分布及产状 2、煤层和标志层的露头分布及出露状态 煤层露头线实测的以实线加煤层编号来表示，推断的以长虚线加煤
2、煤层特征对比法
依据煤层本身的特征，如煤层的厚度、结构、层间距、稳定性及煤 的物理性质、煤岩特征、煤质特征等进行煤层对比。
3、古生物对比法
古生物对比法是利用含煤岩系中所含有的各种古生物化石进行煤层 对比。
包括动、植物化石对比法和微体古生物对比法
动植物化石对比法，是根据动、植物化石的种属、数量、组合关系， 以及生物活动遗迹等特征，进行煤层对比。
