钢板开孔设计
7. 过程优化和验证方法(Process optimization
and verification methods)。
• 电路板和模板的检查：使用印刷机的照相机和照明 系统，新的方法允许检查模板开孔是否堵 塞和弄脏， 电路板上的锡膏的定位和是否有桥接。该工具可优 化过程及其维护工具，如模板 底下的清洁和锡膏的 涂敷。一旦调整好，电路板与模板检查可以验证过 程是否保持受控。
流。印刷的锡膏量决定回流的锡球的高度和直
徑。
•
所以, 低成本模板印刷工艺的优点，结合
聚合模板的优点，使得在无电镀Ni/Au UBM上
通过模板锡膏印刷的晶圆植球成为具有高产量
的低成本晶圆植球工艺的推荐技术
鋼板设计
1.模板設計涉及的問題
• 开孔尺寸：长与宽/从电路板焊盘的缩减 • 模板厚度 • 使用的模板技术：化学腐蚀(chem-etch)、激光切割(laser-
幾種新鋼板介紹
植球鋼板
• 高品质、可再生产的超密间距的印刷的因素： 基本设备 - 印刷机、晶圆夹具 模板 - 开孔质量、孔壁光洁度、厚度、尺寸、
几何形状
机器设定 - 印刷速度、压力、分离速度、对准 刮刀 - 刮刀、硬度、角度 锡膏 - 颗粒大小、分布状态、粘性、触变性、
助焊剂载体、塌落特性、金属含量
鋼模板印刷技术的进步
Advancement in Stencil-printing Technology
1. 封闭的材料转移系统(Enclosed material-
transfer system)。这些是用来消除与锡膏滚 条直径有联系的过程变量，材料的干燥，以 及 与材料的补偿和浪费有联系的问题。
印刷缺陷
1. 定位对齐(registration)。这涉及模板与材料附着区域的
钢板开孔技术简介
5.1 化學蝕刻的鋼板
化學蝕刻的鋼板是鋼板製造的主要類型，其成本最低，周期最快。化 學蝕刻的不銹鋼鋼板的製作是通過在金屬箔上涂抗蝕保護劑、用銷釘定位感光工 具將圖像曝光在金屬箔兩面、然後使用雙面工藝同時從兩面腐蝕金屬箔。由於工 藝是雙面的，腐蝕機穿過金屬所產生的孔，或開口，不僅從頂面和底面，而且也 水平的腐蝕。該技術的固有特性是形成刀鋒、或沙漏形狀。 化學蝕刻的缺點：這個方法對引腳間距為0.65mm或更大的元件是可接受的。當 在0.020mm以下間距時，這種缺陷可以用叫做電拋光（electropolishing）的增強 工藝來減小。改進錫膏釋放的另一個技術是梯形截面孔（TSA，trapezoidal section apertures），可進一步提高表面光潔度，消除表面不規則。
六、製造技術的比較
6.1 價格比較 6.2 製作方案的比較 6.3 工藝流程的比較 6.1 價格比較 1. 化學腐蝕鋼板的價格是有框架尺寸驅使的。雖然金屬箔是鋼板製作過程中的重 點，但框架是單一的、最貴的固定成本。其尺寸很大程度上由印刷機類型決定。 可是，大多數印刷機可接納不止一個框架尺寸。多數鋼板供應商保持一定庫存的 標準框架，尺寸範圍從5X5”~29X29”。因為空的金屬箔成本沒有框架高，金屬厚 度對價格沒有影響。並且由於所有孔都是同時蝕刻的，其數量也是無關緊要的。 2. 電鑄成型鋼板價格主要是由金屬厚度驅使的。電鍍到所希望的厚度是主要的考 慮 ：厚的鋼板比薄的鋼板成本低。 3. 激光切割鋼板價格是按照設計的孔數-激光一次切割一個孔，及孔越多，成本越 高。還要加上所要求的框架尺寸。一個用激光切割密間距和化學腐蝕標準間距元 件的混合鋼板，當要求許多開孔時，可能是成本有效的方法。可是，對於少於 2500個孔的設計，完全用激光切割整個鋼板也許成本更低。
SMT贴片加工---钢板开孔讲解
● 較不耐用
2. 合金鋼. ● 價格高 ● 蝕刻不易
● 蝕刻帄整不易控制
● 較耐磨損
4
四、鋼板厚度選擇. 一般情況下模版的厚度主要依據基板焊盤大小,貼裝元件接腳間距,焊料的濃度及粘度, 需求量和印刷工藝參數等作調整.一般常用如下: ● 4~10mil (0.1~0.25mm)
零件 Pitch
31 mil 25 mil 20 mil
英制
0402 0603 0805
公制
1005 1608 2125
1206
3216
3.02
1.6
1.2
1.6
2.0
(注) 1206以上之電阻、電容其PAD LAYOUT規範如下: X=0.5+b+0.1mm
零 件 外 型
Y=Wmm
P=L-2b-0.2mm
b:零件吃錫寬度
7
7..2.2 二極體. 零件外型:
16
7.3.5 BGA.
IC Picth=
PCB PAD 鋼版 PAD 鑫旺 建議 T=0.13 T=0.15
0.75
Φ0.35 Φ0.35 0.37
0.8
Φ0.4 Φ0.4 0.4
1.27
Φ0.6 Φ0.6 0.6
0.4
0.45
0.65
7.3.6 排阻.
PCB PAD 單位:mm
0.9
0.7 0.7 0.9 0.9
9.5 間隙. ● 絲印過程中工藝參數印刷間隙為零(密貼式印刷). ● 實際生產中由於PCB板的帄整性問題,一般的印刷間隙要在0.2mm之內.] ● 間隙印刷之好處:
● 便於脫網,利用PCB與鋼片之間之間隙及鋼片之彈力,印刷時因刮刀壓力作用會與PCB
钢板开孔基本原理.ppt
3.1 工藝方法選擇
應用要求 >0.65P 0.5~0.635P 0.4~0.5P 0.3~0.4P FLIP-CHIP MARK uBGA STEP CAP COST DELIVERY GLUE R R R R R R R R R 腐蝕 R 激光 R R R R R R R R R R R R R R R R R R R R R 電鑄 激光加拋光 激光加腐蝕 激光加電鑄 腐蝕加電鑄
二、鋼板設計
2.1 客戶交流及再設計 2.2 設計依據 2.3 印刷格式設計 2.4 數據形式 2.5 開孔設計
2.1 客戶交流及再設計 2.1.1 了解客戶要求是STENCIL製造的第一步 2.1.2 根據客戶要求及客戶工藝狀況作出合適客戶要求的再設計 2.1.3 市場人員及工程人員的技術素質和經驗至關重要
軟數據格式 GERBER文件格式，RS-274D或RS-274X 常用CAD軟件一般可由生產商進行格式轉換。如 ALEGRO,EAGLE,ECAM,PADS,PROTEL,ACAD,PCCAM,PCGERBER etc. 標準GERBER格式應定義兩個方面的內容： X/Y DATA APERTURE LIST
4.1 活動外框 優點： 減少儲存空間，減少訂單成本，縮短交期 缺點： 操作、清洗麻煩，平整度及張力均勻性難以保持氣動夾緊兩種形式
4.2 固定外框 優點： 使用、清洗方便，易於保證彈性、平整度及張力均勻性 缺點： 儲存空間大，浪費材料，增加生產環節和訂單成本 材料： 有鋁型材、鑄鋁、鑄鋼及不銹鋼等
STEP UP 部分
STEP UP 鋼板是金屬板局部厚度降低，以滿足制程中要求PCB上局部 錫膏厚度減少的要求。此種鋼板多用於高密度，小間距的零件制程中。如手機板 製作，NOTE BOOK等製作過程。 STEP DOWN 部分

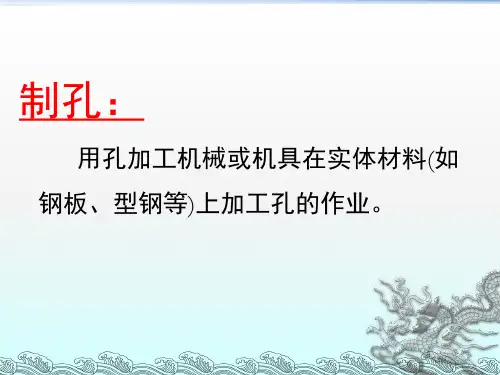

钢结构制孔课堂PPT
.
35
.
36
钻孔设备及其技术性能
四、磁座钻
主要是通过机器本身底部的电
磁铁，通电后产生磁性，可以直
接吸附在大型钢结构件上边，方
便大工件大钻孔，从而让大工件
需要大钻孔的时候随时随地就可
以解决问题不用上机床，使用于
钢结构，桥梁建设，船舶制造，
设备检修，大型重工设备制造，
大型机械制造行业
.
37
.
38
.
.
20
钻孔的加工方法
二、钻模钻孔 钻模板材料一般为Q235 钻套使用材料可为T10A（热处理HRC55 ～ 60）
.
21
钻孔的加工方法
三、数控钻孔 无需在工件上划线，打样冲眼，整个过程都 是自动进行的 高速数控定位，钻头行程数字控制，钻孔效 率高、精度高
.
22
钻孔的加工方法
三、数控钻孔 数控三向多轴钻床，生产效率比摇臂钻床提高 了几十倍，它与钻床形成连动生产线，是目前钢 结构加工的发展趋向
.
67
铰孔 铰孔切削速度和进给量要适当选择 在铰削过程中必须采用适当的冷却润滑液，借以冲 掉切屑和消散热量——参见教材
.
68
.
69
铰孔 铰孔时，工件要夹正，铰刀的中心线必须与孔的中 心保持一致 手铰时，用力要均匀，转速为20—30r/min，进刀 量大小要适当，可将铰削余量分为二三次铰完 铰刀退刀时仍然要顺转
.
44
钻孔设备及其技术性能
五、数控钻床 PD16型双工作台龙门移动式数控钻床，有两 个可以人工移动和精确牢固定位的工作台
可加工矩形板、多边
形板、圆形法兰上均匀
分布圆周的孔，从定位
到钻削的整个过程都是
【SMT资料】SMT钢板开孔技术简介PPT(32页)
鋼板開孔 技朮簡介
ppt课件
1
目录
一、序言 二、鋼板的作用 三、鋼板的結構 四、鋼板的演變 五、鋼板的制造技術 六、造制技術的比較
ppt课件
2
一、序言
目前,隨著世界高科技的飛速發展﹐電子產品已向 小型化和高功能化發展﹐短小輕薄是全世界的主流趨 勢﹐所以印刷電路板也愈來愈高精度化﹒SMT技術已 成為主流﹒最近更是隨著超精密Pitch(≦ 0.4mm)的零件 的應用.對我們錫膏印刷制程提出強有力的挑戰.同時對 鋼板設計的要求也越來越高.
ppt课件
22
六、造制技術的比較
6.1 價格比較 6.2 制作方案的比較 6.3 工藝流程的比較
ppt课件
23
6.1 價格比較
1.化学腐蚀鋼板的价格是有框架尺寸驱使的。虽然 金属箔是鋼板制作过程中的重点，但框架是单一的、 最贵的固定成本。其尺寸很大程度上由印刷机类型决 定。可是，大多数印刷机可接纳不止一个框架尺寸。 (框架尺寸是工业标准)。多数鋼板供应商保持一定库存 的标准框架，尺寸范围从5x5" ~ 29x29"。因为空的金 属箔成本没有框架的那么多，金属厚度对价格没有影 响。并且由于所有孔都是同时蚀刻的，其数量也是无 关紧要的。
ppt课件
21
GERBER文件:学名RS274格式,它是将PCB信息转化成 多种光绘机能识别电子数据，亦称光绘文件GERBER 文件是一种有X、Y坐标和附加命令的软件结构
GERBER文件类型:GERBER文件结合Aperture list(亦称 D-Code)文件，定义了图形形状及大小。D-Code定义了 电路中的线路、孔、焊盘或别的图形的大小及形状 RS274X：含X、Y 坐标，也含D-Code文件RS274D： 含X、Y 坐标，不含D-Code文件
ppt课件
1
目录
一、序言 二、鋼板的作用 三、鋼板的結構 四、鋼板的演變 五、鋼板的制造技術 六、造制技術的比較
ppt课件
2
一、序言
目前,隨著世界高科技的飛速發展﹐電子產品已向 小型化和高功能化發展﹐短小輕薄是全世界的主流趨 勢﹐所以印刷電路板也愈來愈高精度化﹒SMT技術已 成為主流﹒最近更是隨著超精密Pitch(≦ 0.4mm)的零件 的應用.對我們錫膏印刷制程提出強有力的挑戰.同時對 鋼板設計的要求也越來越高.
ppt课件
22
六、造制技術的比較
6.1 價格比較 6.2 制作方案的比較 6.3 工藝流程的比較
ppt课件
23
6.1 價格比較
1.化学腐蚀鋼板的价格是有框架尺寸驱使的。虽然 金属箔是鋼板制作过程中的重点，但框架是单一的、 最贵的固定成本。其尺寸很大程度上由印刷机类型决 定。可是，大多数印刷机可接纳不止一个框架尺寸。 (框架尺寸是工业标准)。多数鋼板供应商保持一定库存 的标准框架，尺寸范围从5x5" ~ 29x29"。因为空的金 属箔成本没有框架的那么多，金属厚度对价格没有影 响。并且由于所有孔都是同时蚀刻的，其数量也是无 关紧要的。
ppt课件
21
GERBER文件:学名RS274格式,它是将PCB信息转化成 多种光绘机能识别电子数据，亦称光绘文件GERBER 文件是一种有X、Y坐标和附加命令的软件结构
GERBER文件类型:GERBER文件结合Aperture list(亦称 D-Code)文件，定义了图形形状及大小。D-Code定义了 电路中的线路、孔、焊盘或别的图形的大小及形状 RS274X：含X、Y 坐标，也含D-Code文件RS274D： 含X、Y 坐标，不含D-Code文件
钢板开孔技术
数据过大时应压缩后传送，可使用*.ZIP、 *.ARJ、 *.LZH等任何压缩格式
GEBER、HPGL、*.JOB、*.PCB、 *.GWK、*.CWK、*.PWK、*.DXF
PADS2000、POWERPCB、GCCAM4.14、PROTEL、 AUTOCADR14(2000)、CLIENT98、CAM350V、V2001
初 识 SMT 模 板
定义 功能
一种SMT专用模具 帮助锡膏的沉 积
目的 将准确数量的锡膏转移到PCB上准确位置
SMT工艺的发展，SMT模板还被应用于胶剂工艺
模
板
的
演
变
网板 （MASK）
尼龙/聚脂 网板 铁/铜丝 网板 铁/铜 模板
模板 （STENCIL）
不锈钢 模板
５
模
化 学 蚀 刻 法
板
的
元 件 直径 (d)mm 0402 0.29 0603 0.36 0805 0.55 1206 0.8
模
板
的
开
口
设
计
细间距IC/QFP，为防止应力 集中，最好两端倒圆角 片状元件的防锡珠开法最好选择内 凹开法，这样可以避免墓碑现象 模板设计时，开口宽度应至少保证 4颗最大的锡球能顺畅通过
２０
模 板 的 使 用
目
录
序言
初识SMT模板
模板的演变 模板的制作工艺 模板的后处理 激光模板制作所需的资料 模板的开口设计 模板的使用 模板的清洗 影响模板品质的因素
序
言
• 目前,隨著世界高科技的飛速發展﹐電子 產品已向小型化和高功能化發展﹐短小輕 薄是全世界的主流趨勢﹐所以印刷電路板 也愈來愈高精度化﹒SMT技術已成為主 流﹒最近更是隨著超精密Pitch(≦ 0.4mm) 的零件的應用.對我們錫膏印刷制程提出 強有力的挑戰.同時對鋼板設計的要求也 越來
钢板开孔的基本原理
4.2 固定外框
优点：使用、清洗方便，易于保证弹性、平整度 及张力均匀性
缺点：储存空间大，浪费材料，增加生产环节和 订单成本
材料：有铝型材、铸铝、铸钢及不锈钢等
4.3 半活动外框
优点：节省材料，清洗方便，能保证弹性、平整度及 张力均匀性
缺点：操作较麻烦
五、粘網制作
粘网的好坏将直接影响印刷精度及STENCIL使用寿命 不低于25Ncm的丝网张力及张力均匀性在±5Ncm是
市场人员及工程人员的技术 素质和经验至关重要
2.2 设计依据
实际应用 印刷机：印刷机要求STENCIL外框，MARK点在哪面， 印刷格式等 PCB：待装配PCB要求哪些需开孔，哪些不需要 工艺：印刷胶水还是锡膏？有何种工艺缺陷？是否通 孔元件使用SMT工艺？测试点是否开孔？ 装配密度：装配密度越高对STENCIL要求越高 产品类别：产品装配质量要求越高对STENCIL要求越 高
3.4 制造和制造後處理
采用合适的加工手段确保设计要求得到满足 主要影响STENCIL好坏的几个重要因素： 开孔位置 开孔形状 开孔尺寸 孔壁形状 孔壁粗糙度
后处理 表面粗化处理：便于锡膏滚动印刷 孔壁精化处理：便于锡膏有效释放
四、外框選擇
4.1 活动外框 4.2 固定外框 4.3 半活动外框
各測試點之間張力差不可大於9N/CM。
检验及包装
检验STENCIL是否符合设计 要求是质量保证的关键
检验要素应包括影响 STENCIL外观和使用的所有要素
包装应与不同的运输方式相 适应
鋼板厚度 = 6MIL = 4MIL =8MIL =5MIL = 3MIL等 鋼板對應
零件的開孔方法 NOTE BOOK CONNECT 的鋼板開孔方法 PIN IN PASTE的鋼板開孔方法
SMT钢板开孔技术简介
鋼板一般由黃銅或不鏽鋼制成,早期使用黃銅是因 其容易取得且易于蝕刻,但是,黃銅因為其抗強度僅為 27.000 1b ,而顯得太軟,所以,黃銅制成的印刷鋼板在制 程中,取置及貯存時均易變形受損。而不鏽鋼,因其抗強 度為163.000 1b之高,故不易變形受損,因為很耐用,不鏽 鋼的缺點是蝕刻為困難.
鋼板開孔 技朮簡介
目录
一、序言 二、鋼板的作用 三、鋼板的結構 四、鋼板的演變 五、鋼板的制造技術 六、造制技術的比較
一、序言
目前,隨著世界高科技的飛速發展﹐電子產品已向 小型化和高功能化發展﹐短小輕薄是全世界的主流趨 勢﹐所以印刷電路板也愈來愈高精度化﹒SMT技術已 成為主流﹒最近更是隨著超精密Pitch(≦ 0.4mm)的零件 的應用.對我們錫膏印刷制程提出強有力的挑戰.同時對 鋼板設計的要求也越來越高.
絲網
張網采用红胶+铝胶带方式，在铝框与胶粘接处，须 均匀刮上一层保护漆（S224）。同时，为保证网板有足 够的张力( 规定不小于30牛顿/cm)和良好的平整度
C.網框:框架尺寸根据印刷机的要求而定，以DEK265和
MPM UP3000机型为例，框架尺寸为29′*29′(inch) ， 采
用铝合金, 框架型材规格为1.5′*1.5′(inch)
5KHz
4) 切割速度 根據刀具進行調節
5) 金屬板厚度 0.1~0.15mm
三、鋼板的結構
鋼板是一種用液體或干膜覆蓋于金屬薄片并蝕刻 制成的金屬板,覆蓋層除那些需蝕刻成切口的區域外,將 金屬薄片完全蓋住,蝕刻后,再將覆蓋層去除,將此金屬薄 片直接粘接在框架上,稱為金屬鋼板,若是通過金屬絲網 與框架進行粘接,則稱為柔性鋼板,一般建議使用柔性鋼 板的粘接方式,因為金屬絲網可令鋼板在其牽引下變得 平坦無彎曲.
钢板标准开孔尺寸
钢板的开孔允许大小应根据不同的标准来确定。
机械制造用钢板和钢带的规定，钢板的开孔允许大小如下：
1.径向孔允许直径不超过板厚的10%。
2.断层孔允许直径不超过板厚的15%。
3.长孔允许长度不超过板厚的50%，宽度不超过板厚的10%。
此外，行业规定也会对钢板的开孔大小进行限制。
例如，在建筑、汽车、机械和电气设备行业中，钢板的开孔允许大小通常受到更为严格的限制。
一般情况下，径向孔的允许直径不超过板厚的5%，断层孔的允许直径不超过板厚的10%。
另外，钢板的开孔大小还会受到加工工艺、开孔位置和用途等因素的影响。
不同的加工工艺可以获得不同的加工精度和孔形质量，而开孔位置和用途的不同也会对孔尺寸的允许范围产生影响。
