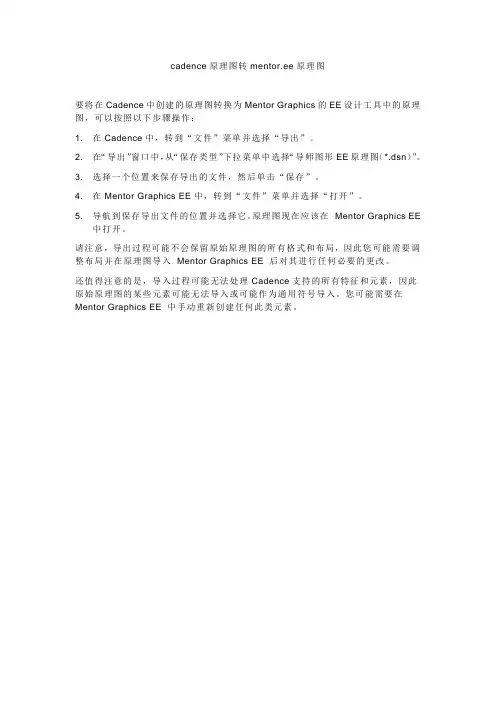

cadence原理图转mentor.ee原理图
要将在Cadence中创建的原理图转换为Mentor Graphics的EE设计工具中的原理图，可以按照以下步骤操作：
1. 在Cadence中，转到“文件”菜单并选择“导出”。

2. 在“导出”窗口中，从“保存类型”下拉菜单中选择“导师图形EE原理图（*.dsn）”。

3. 选择一个位置来保存导出的文件，然后单击“保存”。

4. 在Mentor Graphics EE中，转到“文件”菜单并选择“打开”。

5. 导航到保存导出文件的位置并选择它。

原理图现在应该在Mentor Graphics EE
中打开。

请注意，导出过程可能不会保留原始原理图的所有格式和布局，因此您可能需要调整布局并在原理图导入Mentor Graphics EE 后对其进行任何必要的更改。

还值得注意的是，导入过程可能无法处理Cadence支持的所有特征和元素，因此原始原理图的某些元素可能无法导入或可能作为通用符号导入。

您可能需要在Mentor Graphics EE 中手动重新创建任何此类元素。

如何从protel中导出电路图

如何从protel中导出电路图(word)满意回答1、打开所要嵌入的电路原理图文件。

2、执行菜单命令T ools,选择Preferences下拉菜单，在弹出的Preference对话框中选择Graphical Editing标签，在Options项中将Add T emplate to clipoard复选框的“√”去掉，这一点非常关键。

否则，复制到word文档中的图形将是一整张Protel图纸。

在Color Options 项中将Grid Color的颜色改为白色（颜色数为216），避免网格颜色粘贴到Word中。

3、执行菜单命令Design，选择Options下拉菜单，在弹出的Document Options对话框中选择Sheet Options标签，在Option项将Sheet Color的颜色改为白色（颜色数改为216），避免将工作图纸的底色粘贴到word文当中。

——《电子世界》早些时候刊登的《怎样把protel电路图插入Word文档中》一文（见《电子世界》1999年第10期）介绍的方法非常不错，插入到Word文档的电路图很清晰，打印出的图文与直接从protel中打印的几乎一样细致，操作也不是很复杂，确实值得一学。

可惜，此法只能用于protel fOr Windows的Advanced schmatic 2.0版中，其他如Advanced schmatic 1．o版和Protel for DOS的sch、PcB图，均不能采用此法插人到Word文档中去。

本文介绍在Word 97文档中插入protel图片的另一种方法，这种方法操作更加方便，适用范围非常广泛。

既可以在Word 97文档中插入protel for Windows 的图，又可以插入Protel for DOS的图。

下面以Advancd schmatic 1.0版电路图和Woed 97文档为例，介绍插入图片的方法。

——首先、按常规绘制好所需电路图，并单独放在一图页中。

从cadence原理图导出元器件库

在该工程下先建立一个library库，我这里为了简单，就是library1了。

在design cache 目录下，可以看见我们在原理图中使用的元器件选中你要导出的元器件，按着鼠标左键不放，向library1目录下拖动，等到鼠标到达library1目录的时候会显示一个加号，松开鼠标左键，就好了。

因为系统截图不能显示鼠标，所以我就用文字描述了，下图是最后的效果。

这样我们就把原理图中的一个元器件导入到我们自己的库文件里面，以后绘制原理图，只要加载这个library1库文件就好了，然后可以调用这里面的元器件。

我从library1库加载2个电阻，然后看它们的属性，是library1库里面的元器件。

199条建筑设计知识1. 公共建筑通常以交通、使用、辅助三种空间组成2. 美国著名建筑师沙利文提出的名言‘形式由功能而来’3. 密斯.凡.德.罗设计的巴塞罗那博览会德国馆采用的是‘自由灵活的空间组合’开创了流动空间的新概念4. 美国纽约赖特设计的古根海姆美术馆的展厅空间布置采用形式是串联式5. 电影放映院不需采光6. 点式住宅可设天井或平面凹凸布置可增加外墙面，有利于每层户数较多时的采光和通风7. 对结构形式有规定性的有大小和容量、物理环境、形状的规定性8. 功能与流线分析是现代建筑设计最常用的手段9. 垂直方向高的建筑需要考虑透视变形的矫正10. 橙色是暖色，而紫色含有蓝色的成分，所以偏冷；青色比黄色冷、红色比黄色暖、蓝色比绿色冷11. 同样大小冷色调较暖色调给人的感觉要大12. 同样距离，暖色较冷色给人以靠近感13. 为保持室内空间稳定感，房间的低处宜采用低明度色彩14. 冷色调给人以幽雅宁静的气氛15. 色相、明度、彩度是色彩的三要素；三元色为红、黄、蓝16. 尺度的概念是建筑物整体或局部给人的视角印象大小和其实际大小的关系17. 美的比例，必然正确的体现材料的力学特征18. 不同文化形成独特的比例形式19. 西方古典建筑高度与开间的比例，愈高大愈狭长，愈低矮愈宽阔20. ‘稳定’所涉及的要素是上与下之间的相对轻重关系的处理21. 人眼观赏规律H 18°～45°局部、细部2H 18°～27°整体3H ＜18°整体及环境22. 黄金分隔比例为1：1.61823. 通风屋面只能隔离太阳辐射不能保温，适宜于南方24. 总图布置要因地制宜，建筑物与周围环境之间关系紧凑，节约因地；适当处理个体与群体，空间与体形，绿化和小品的关系；合理解决采光、通风、朝向、交通与人流的组织25. 热水系统舒适稳定适用于居住建筑和托幼蒸汽系统加热快，适用于间歇采暖建筑如会堂、剧场26. 渐变具有韵律感27. 要使一座建筑显得富有活力，形式生动，在构图中应采用对比的手法对比的手法有轴线对比、体量对比、方向对比、虚实对比、色彩对比28. 要使柱子看起来显得细一些，可以采用暗色和冷色29. 巴西国会大厅在体型组合中采用了对比与协调的手法30. 展览建筑应使用穿套式的空间组合形式31. 室外空间的构成，主要依赖于建筑和建筑群体组合32. 在意大利威尼斯的圣马可广场的布局中，采用了强调了各种空间之间的对比33. 当坡地坡度较缓时，应采用平行等高线布置34. 建筑的有效面积=建筑面积-结构面积35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽35. 加大开窗面积的方法来解决采光和通风问题较易办到36. 中国古代木结构大致可分为抬梁式、穿斗式和井干式三种37. 建筑构图原理的基本范畴有主从与重点、对比与呼应、均衡与稳定、节奏与韵律和比例与尺度38. 建筑构图的基本规律是多样统一39. 超过8层的建筑中，电梯就成为主要的交通工具了40. 建筑的模数分为基本模数、扩大模数和分模数41. 建筑楼梯梯段的最大坡度不宜超过38°42. 住宅起居室、卧室、厨房应直接采光，窗地比为1/7，其他为1/1243. 住宅套内楼梯梯段的最小净宽两边墙的0.9M，一边临空的0.75M住宅室内楼梯踏步宽不应小于0.22M，踏步高度不应小大0.20M44. 住宅底层严禁布置火灾危险性甲乙类物质的商店，不应布置产生噪声的娱乐场所45. 地下室、贮藏室等房间的最低净高不应低于2.0米46. 室内坡道水平投影长度超过15米时，宜设休息平台47. 外墙内保温所占面积不计入使用面积烟道、风道、管道井不计入使用面积阳台面积不计入使用面积壁柜应计入使用面积48. 旋转楼梯两级的平面角度不大于10度，且每级离内侧扶手中心0.25处的踏步宽度要大于0.22米49. 两个安全出口之间的净距不应小于5米50. 楼梯正面门扇开足时宜保持0.6米平台净宽，侧墙门口距踏步不宜小于0.4米，其门扇开足时不应减少梯段的净宽51. 入地下车库的坡道端部宜设挡水反坡和横向通长雨水篦子52. 室内台阶宜150*300；室外台阶宽宜350左右，高宽比不宜大于1：2.553. 住宅公用楼梯踏步宽不应小于0.26M，踏步高度不应大于0.175M54. 梯段宽度不应小于1.1M（6层及以下一边设栏杆的可为1.0M），净空高度2.2M55. 休息平台宽度应大于梯段宽度，且不应小于1.2M，净空高度2.0M56. 梯扶手高度0.9M，水平段栏杆长度大于0.5M时应为1.05M57. 楼梯垂直杆件净空不应大于0.11M，梯井净空宽大于0.11M时应采取防护措施58. 门洞共用外门宽1.2M，户门卧室起居室0.9M，厨房0.8M，卫生间及阳台门0.7M，所有门洞高为2.0M59. 住宅层高不宜高于2.8M60. 卧室起居室净高≥2.4M，其局部净高≥2.1M（且其不应大于使用面积的1/3）61. 利用坡顶作起居室卧室的，一半面积净高不应低于2.1M利用坡顶空间时，净高低于1.2M处不计使用面积；1.2--2.1M计一半使用面积；高于2.1M全计使用面积62. 放家具墙面长3M，无直接采光的厅面积不应大于10M263. 厨房面积Ⅰ、Ⅱ≥4M2；Ⅲ、Ⅳ≥5M264. 厨房净宽单面设备不应小于1.5M；双面布置设备间净距不应小于0.9M65. 对于大套住宅，其使用面积必须满足45平方米66. 住宅套型共分四类使用面积分别为34、45、56、68M267. 单人卧室≥6M2；双人卧室≥10M2；兼起居室卧室≥12M2；68. 卫生间面积三件3M2；二件2--2.5M2；一件1.1M269. 厨房、卫生间净高2.2M70. 住宅楼梯窗台距楼地面净高度低于0.9米时，不论窗开启与否，均应有防护措施71. 阳台栏杆净高1.05M；中高层为1.1M(但要＜1.2)；杆件净距0.1172. 无外窗的卫生间应设置防回流构造的排气通风道、预留排气机械的位置、门下设进风百叶窗或与地面间留出一定缝隙73. 每套应设阳台或平台、应设置晾衣设施、顶层应设雨罩；阳台、雨罩均应作有组织排水；阳台宜做防水；雨罩应做防水74. 寒冷、夏热冬冷和夏热冬暖地区的住宅，西面应采取遮阳措施75. 严寒地区的住宅出入口，各种朝向均应设防寒门斗或保温门76. 住宅建筑中不宜设置的附属公共用房有锅炉房、变压器室、易燃易爆化学物品商店但有厨房的饮食店可设77. 住宅设计应考虑防触电、防盗、防坠落78. 跃层指套内空间跨跃两楼层及以上的住宅79. 在坡地上建住宅，当建筑物与等高线垂直时，采用跌落方式较为经济80. 住宅建筑工程评估指标体系表中有一级和二级指标81. 7层及以上（16米）住宅必须设电梯82. 宿舍最高居住层的楼地面距入口层地面的高度大于20米时，应设电梯83. 医院病房楼，设有空调的多层旅馆，超过5层的公建室内疏散楼梯，均应设置封闭楼梯间（包括首层扩大封闭楼梯间）设歌舞厅放映厅且超过3层的地上建筑，应设封闭楼梯间。

高质量CAD文件的数据导入与导出

高质量CAD文件的数据导入与导出CAD文件是计算机辅助设计软件中常用的文件格式，它包含了设计图纸和三维模型的数据。

在工程设计和制造领域，CAD文件的正确导入和导出非常重要，可以帮助设计师和制造商有效地进行数据交换和共享。

本文将介绍如何实现高质量CAD文件的数据导入和导出，并探讨这一过程中常见的问题及解决方案。

一、CAD文件的数据导入CAD软件通常支持多种文件格式的导入，包括DWG、DXF、IGES、STEP等。

不同的CAD软件对于文件格式的支持有所差异，因此在导入CAD文件时需要选择合适的文件格式，并确保该文件格式在目标CAD软件中能够正确解析和显示。

在导入CAD文件之前，需要对CAD文件进行一些准备工作，以确保导入的数据是高质量的。

首先，检查CAD文件中的单位和比例是否与目标CAD软件相匹配，并进行必要的缩放和单位转换。

其次，应该检查CAD文件中是否存在无效的几何体或者缺失的数据，这些问题可能会导致导入失败或者得到不准确的结果。

最后，对于较大的CAD文件，可以考虑对文件进行简化和压缩，以提高导入效率。

在进行CAD文件的数据导入时，需要注意以下几点。

首先，确保目标CAD软件已经正确安装并与导入文件的格式兼容。

其次，选择正确的导入选项和参数，以确保导入过程中的几何体、图层、尺寸等信息得以保留。

最后，在导入完成后，应该对导入结果进行验证和调整，确保导入后的CAD文件与源文件保持一致。

二、CAD文件的数据导出与CAD文件的导入类似，CAD文件的数据导出也需要选择合适的文件格式，并进行必要的准备工作。

在导出CAD文件之前，需要确保目标CAD软件能够支持所选择的文件格式。

如果目标CAD软件不支持某一特定文件格式，可以尝试使用其他的中间格式，如STEP、IGES等，进行数据的转换和导出。

在进行CAD文件的数据导出时，需要注意以下几点。

首先，选择合适的导出选项和参数，以确保导出的CAD文件包含所需的几何体、图层、尺寸等信息。

如何导出cadence中的原理图

1、我们以一个简单的反相器为例来具体说明如何将其原理图导出，原理图如下
2、在原理图界面左上角找到Design|Plot|Submit…，点击进入。

3、进入后点击右下角的Plot Options…，
4、进去后对照下图填写即可（其中红框中是你导出后的存放路径，及文件。

，文件名必须以.eps为后缀）
5、完成以上操作后点击OK后会自动保存到4中的目录下，然后在该目录下找到你的文件（inv_shc.eps）后用鼠标将其拖到你的Windows桌面下即可。

6、之后是要对你的inv_sch.eps文件进行编辑，具体操作步骤见《如何导出cadence中的仿真波形图并对其进行编辑》一文。

如何导出cadence中的版图

1、我们以一个简单的反相器版图为例来具体说明如何将其导出，版图如下
2、在原理图界面左上角找到Design|Plot|Submit…，点击进入。

3、进入后点击右下角的Plot Options…，
4、进去后对照下图填写即可（其中红框中是你导出后的存放路径，及文件。

，文件名必须
以.eps为后缀）
5、完成以上操作后点击OK后会自动保存到4中的目录下，然后在该目录下找到你的文件（inv_lay.eps）后用鼠标将其拖到你的Windows桌面下即可。

6、之后是要对你的inv_lay.eps文件进行编辑，具体操作步骤见《如何导出cadence中的仿真波形图并对其进行编辑》一文。

Cadence Capture输出带属性的PDF原理图设置步骤

Cadence Capture 输出带属性的PDF 原理图设置步骤作者：Myedacn 2016-01-061.准备工作需要安装两个工具，一个是虚拟打印机，一个是脚本运行工具1.1虚拟打印机安装官方推荐Adobe Acrobat ，但是这个是需要购买授权的，所以推荐安装免费开源的工具PDFCreator ，可以从网上下载到该工具。

/可以下载到最新版本的软件。

按照提示进行安装，安装完成后，可以看到打印机列表里面多了一个虚拟打印机记住这个打印机的名称，后面会用到。

1.2安装脚本运行工具基于Adobe 、PostScript 及可移植文档格式（PDF ）的页面描述语言等而编译成的免费软件GhostScript 可以在官网下载到最新版本/按照提示进行安装，安装完成后记住安装路径，比如：C:\Program Files (x86)\gs\gs9.09\bin\gswin32c.exe 后面会用到。

2.修改配置文件打开Cadence Capture 安装目录，比如：C:\Cadence\SPB_16.6\tools\capture\tclscripts\capUtils 找到文件：capPdfUtil.tcl 用文本编辑器打开此文件：找到以下位置进行修改：set ::capPdfUtil::mPSDriver "PDFCreator "把默认的Adobe 打印机修改为PDFCreator修改打印机安装程序位置，红色字体位置所示set ::capPdfUtil::mPSToPDFConverterList {{"PDFCreator "{{C:\Program Files\PDFCreator\PDFCreator.exe }/N /q /o M y e d a c n 出品$::capPdfUtil::mPdfFilePath $::capPdfUtil::mPSFilePath}}{"Ghostscript /equivalent"{{C:\Program Files (x86)\gs\gs9.09\bin\gswin32c.exe }-sDEVICE=pdfwrite-sOutputFile=$::capPdfUtil::mPdfFilePath -dBATCH -dNOPAUSE $::capPdfUtil::mPSFilePath}}修改完成后，保存文件，启动Capture 。

Cadence原理图、PCB转AD原理图、PCB

一、Cadence OrCAD原理图转Altium Designer原理图直接使用Altium Designer中的文件导入向导工具Import Wizard直接导入，选择File -> Import Wizard（图1），进入图2，点击Next；图1 图2选择图3所示格式，点击Next；图3点击Add，选择需要转换的原理图文件（.DSN），如图4所示。

继续Next；图4点击Add，选择需要转换的原理图对应的原理图库文件（.OLB），如图5所示。

继续Next；图5一直Next，指导如图6所示，选择转换后的文件存放路径，再点击Next；再选择库文件存放路径，如图7所示，路径选择完成后，点击Next，等待转换完成；图6 图7图9二、Cadence Allegro PCB转Altium Designer PCB方法1：在Altium Designer中，选择File -> Import Wizard -> Next -> Allegro Design Files -> Nest -> Add（需要转换为AD的.brd文件）-> Next -> Finish；注意，由于版本问题，可能无法转换，需要使用方法2。

方法2：1、先将.brd文件转换为.alg文件，再使用AD转换。

新建一个文件夹，存放需要转换的.brd文件；在Altium Designer的安装目录中的System目录中找到Allegro2Altium.bat和AllegroExportViews.txt文件，并复制到新建的目录中，与.brd文件存放在同一目录下，如图10所示；图10使用记事本打开Allegro2Altium.bat批处理文件，将文件中的"extracta.exe %1" 中的"%1"修改为当前目录下的.brd文件名和后缀(如：***.brd)，将"%1.alg"中的"%1"修改为.brd文件的名称(如：***)，然后在" extracta.exe "前面加上其绝对路径(如：D:\Cadence\Cadence\SPB_17.4\tools\bin\extracta.exe)如图11所示。

高质量CAD文件的像导出与打印技巧

高质量CAD文件的像导出与打印技巧高质量CAD文件的导出与打印技巧CAD（计算机辅助设计）是一种广泛应用于工程设计和绘图的软件工具。

在设计和开发过程中，导出和打印高质量的CAD文件是非常重要的。

本文将介绍一些技巧，帮助您有效地导出和打印高质量的CAD 文件。

1. 图层设置在导出和打印CAD文件之前，首先确保您的图层设置正确。

图层可以帮助您对CAD图纸中的不同元素进行分类和管理。

在导出和打印之前，检查图层设置以确保需要显示和打印的图层已经启用，并且不需要显示和打印的图层已经禁用。

这样可以确保导出和打印的文件仅包含您需要的图层信息，提高文件的清晰度和可读性。

2. 比例尺设置在CAD设计中，比例尺是非常重要的。

在导出和打印之前，确保您已经正确设置了比例尺。

比例尺设置决定了导出和打印文件中的尺寸准确性。

如果比例尺设置不正确，导出和打印的文件可能会偏离实际尺寸，影响后续的使用。

因此，在导出和打印之前，仔细检查比例尺设置，并确保其准确无误。

3. 导出文件格式选择CAD软件通常支持多种文件格式的导出，如DWG、DXF、PDF等。

选择合适的导出文件格式对于保留设计数据和确保打印质量至关重要。

DWG和DXF是常见的CAD文件格式，可以在其他CAD软件中进行编辑和修改。

而PDF格式则是广泛用于打印和分享设计文件的格式，具有较好的兼容性和打印质量。

根据具体需求，选择适合的导出文件格式，以确保高质量的导出和打印效果。

4. 打印设置调整在进行CAD文件的打印之前，调整打印设置对于获得高质量的打印效果至关重要。

首先，选择适当的打印机和纸张类型。

对于CAD文件的打印，推荐选择专业的打印设备和高质量的纸张，以确保打印的细节和清晰度。

其次，根据需要调整打印机的打印质量设置，例如分辨率、亮度和色彩等。

最后，调整打印区域和比例尺，以确保CAD文件在打印纸上被正确地呈现并符合实际尺寸要求。

5. 打印预览与审查在进行CAD文件的最终打印之前，建议进行打印预览和审查。

电气CAD绘中的像导入与导出

电气CAD绘中的像导入与导出电气CAD绘图中的图像导入与导出随着电气CAD软件的发展和应用，图像导入与导出功能在电气CAD绘图中扮演着重要的角色。

图像导入能够将外部图像文件导入到电气CAD软件中，以供绘图时参考和使用；而图像导出则可以将绘制好的电气图纸导出为图像文件，以便于与他人共享和打印。

本文将详细介绍电气CAD绘图中的图像导入与导出的使用方法以及注意事项。

一、图像的导入在电气CAD软件中，图像的导入可以使用插入的方式进行，以下是具体的操作步骤：1. 在电气CAD软件中打开或创建一个新的绘图文件。

2. 选择“插入”菜单，然后选择“图像”选项。

3. 在弹出的对话框中，浏览您要导入的图像文件，选择要导入的图像文件并打开。

4. 在图像导入的对话框中，可以设置图像的插入位置、大小、缩放比例等参数。

5. 点击“确定”按钮，即可将图像导入到绘图文件中。

需要注意的是，导入的图像文件格式的选择要符合电气CAD软件的要求，一般常见的图像格式如JPEG、PNG、BMP等都可以被支持。

此外，还要注意图像的清晰度和大小适度，以免影响绘图的效果和文件的大小。

二、图像的导出在电气CAD绘图中，导出图纸为图像文件是非常常见的需求，以下是具体的操作步骤：1. 在电气CAD软件中打开您要导出的绘图文件。

2. 选择“文件”菜单，然后选择“导出”或“另存为”选项。

3. 在弹出的对话框中，选择导出图像的文件格式，如JPEG、PNG 等。

4. 根据需要，可以设置导出图像的分辨率、大小和颜色模式等参数。

5. 点击“确定”按钮，选择导出图像的保存位置和文件名，即可将绘图文件导出为图像文件。

需要注意的是，在导出图像时要根据实际需要选择合适的分辨率和图像质量，以免图像过大或过小影响观看效果。

同时，如果需要对导出的图像进行后续编辑或处理，建议选择支持图层的格式，如TIFF或PSD，以便更好地进行后续操作。

三、图像导入与导出的使用注意事项1. 图像的质量：在导入图像时，要选择清晰度高、像素不失真的图像文件，以确保绘图的效果和精度。

电气CAD绘中的形导出与转换技巧

电气CAD绘中的形导出与转换技巧电气CAD绘图软件是电气工程师进行电路设计与图纸绘制的重要工具。

在实际工作中，有时我们需要将电气CAD绘图文件导出为其他格式，或者将其他格式的图纸转换为电气CAD绘图文件。

本文将介绍一些电气CAD绘图中的形导出与转换技巧，帮助读者更好地处理这些需求。

一、形导出技巧1.导出为图片格式有时候，我们需要将电气CAD绘图文件导出为常见的图片格式，如JPEG、PNG或BMP。

这样可以方便地在其他文档中插入或者与他人分享。

在电气CAD软件中，一般都有导出为图片格式的功能，一般位于“文件”或“导出”菜单中。

通过选择需要导出的图纸或者图形，选择输出格式和保存路径，即可将电气CAD绘图文件导出为图片。

2.导出为PDF格式PDF格式在电子文件传输和打印中非常常见，将电气CAD绘图文件导出为PDF格式可以保留图纸的高质量，并方便与他人共享。

一些电气CAD绘图软件中也会提供将文件导出为PDF的功能，一般类似于导出图片格式的操作方式。

通过选择输出路径和设置导出选项，即可轻松将电气CAD绘图文件导出为PDF格式。

3.导出为DXF或DWG格式DXF和DWG是两种常见的CAD文件格式，将电气CAD绘图文件导出为这两种格式，可以方便地与其他CAD软件进行交互和编辑。

在电气CAD软件中，一般都有将文件导出为DXF或DWG格式的功能。

通过选择导出路径和设置导出选项，即可将电气CAD绘图文件导出为DXF或DWG格式。

二、转换技巧1.将PDF转换为电气CAD绘图文件有时候，我们会收到他人发送的PDF格式的电气图纸，需要将其转换为电气CAD绘图文件进行编辑和修改。

这时，可以使用专门的PDF 转CAD软件，将PDF文件转换为DXF或DWG格式的CAD文件。

在转换过程中，需要注意选择合适的图层设置，以便将PDF中的元素正确地转换为电气CAD绘图文件中的图层和对象。

2.将图片转换为电气CAD绘图文件有时候，我们会收到他人发送的图片格式的电气图纸，需要将其转换为电气CAD绘图文件进行进一步操作。

Cadence16.3原理图输出篇

Cadence allegro 16.3原理图设计教程（输出篇）厦门大学电子实训基地严新金2011年4月26日一：添加footprint 属性1.1 单个元件添加 Footprint 属性第一种方法：直接修改1双击元件，弹出property editor 对话框2在左上角空白处右键->pivot，改变视图3修改PCB Footprint 属性第二种方法：在元件库中添加footprint 属性，更新到原理图1 打开元件库2 打开元件编辑页面3 菜单option->package property4弹出编辑属性对话框5 修改 PCB Footprint 属性，保存。

回到原理图，打开 cache 选中要编辑Footprint 的元件，右键replace cache6：弹出 replace cache 对话框，Action 中选择replace schematic part properties 复选框以及preserve Refdef 复选框。

如图1.2 批量添加Footprint 属性1 工程管理窗口中，选择某一页2 右键->Edit object properties3 打开属性编辑窗口4 用 Pivot 命令改变视图显示方式页面放大：CTRL+鼠标滚轮上推。

页面缩小：CTRL+鼠标滚轮下拉。

左键框选 Footprint 空白处5 右键单击任意一个待编辑的方框，选择 Edit6 修改属性值，OK。

单击 Property Editor 中的Apply 按钮，信息被添加到原理图中。

二自动生成位号1 对原理图通篇检查，确认电气连接正确，逻辑功能正确，电源连接正确。

2 重新进行索引编号，选.dsn 文件，tool->annotate3 弹出 annotate 对话框，各种选项如图所示，各项意义很明确。

4 确定，取消所有索引编号。

重新编号，这步 annotate 对话框中Action 中选择incremental reference update。

如何导出cadence中的版图

1、我们以一个简单的反相器版图为例来具体说明如何将其导出，版图如下
2、在原理图界面左上角找到Design|Plot|Submit…，点击进入。

3、进入后点击右下角的Plot Options…，
4、进去后对照下图填写即可（其中红框中是你导出后的存放路径，及文件。

，文件名必须
以.eps为后缀）
5、完成以上操作后点击OK后会自动保存到4中的目录下，然后在该目录下找到你的文件（inv_lay.eps）后用鼠标将其拖到你的Windows桌面下即可。

6、之后是要对你的inv_lay.eps文件进行编辑，具体操作步骤见《如何导出cadence中的仿真波形图并对其进行编辑》一文。

各软件导出电路方法

各大软件导出电路图方法PROTUES导出电路图Proteus有电路图的导出功能：File→Export Graphics→Export Bitmap最后点“filename”选择图片的保存路径、文件名。

这样出来的图片比截图清晰多了ALTIUM DESIGER导出PCB在确认原理图和PCB所联系关系的库都可用后，可使用Updata Pcb命令将原理图信息转换到目标PCB上，详细步骤如下：（1）在原理图编纂器中点击DesignUpdata Pcb,弹出Enginering change Order对话框`. （2）点击Valid Changes，检查面板中的状态列表望是否有错`. （3）点击Execute Changes,实现原理图到PCB的转换`. （4）关闭原理图编纂器，打开PCB编纂器，用快捷键（V,D),则可望到待放置的元件`.PROTEL99SE导出电路图1、打开所要嵌入的电路原理图文件。

2、执行菜单命令T ools,选择Preferences下拉菜单，在弹出的Preference对话框中选择Graphical Editing标签，在Options项中将Add Template to clipoard复选框的“√”去掉，这一点非常关键。

否则，复制到word文档中的图形将是一整张Protel图纸。

在Color Options 项中将Grid Color的颜色改为白色（颜色数为216），避免网格颜色粘贴到Word中。

3、执行菜单命令Design，选择Options下拉菜单，在弹出的Document Options对话框中选择Sheet Options标签，在Option项将Sheet Color的颜色改为白色（颜色数改为216），避免将工作图纸的底色粘贴到word文当中。

PLC上导出程序的注释直接将有注释plc上面的注释复制到没有注释plc上就可以了，很简单，一般就x、y、m、t几个就可以了，要用ctrl加c复制然后ctrl加v粘贴就可以。

如何更为清晰的导出cadence的电路图

如何更为清晰的导出cadence的电路图？
广哥
在做ppt或者写论文的时候，我们经常会遇到如何从cadence里面导出电路图的问题。

我摸索了一种导出的图比较清晰的办法，供大家参考。

以例子来讲解：
1、如果直接prtscr电路图到画图板里面则为：
这种显然不能用来作为展示用！！！
2、所以一般采用反色的办法：
一般的ppt这样也就将就用把，但是如果追求美观和漂亮呢？？？
3、
上面两种你更喜欢哪个呢？如果是右边的，下面可以不用看了，如果你喜欢左的，接着往下看··呵呵
4、如果你是一个追求完美的人，接着往下看：
步骤：
1）、消除黑色背景中的grid：
Cadence菜单-〉options-〉displays
把右边的grid controls 的type选none
这个就可以消除黑色背景中的白格子（等prtscr以后马上改回来）2）、print screen
3) 画图板反色
4)复制到word中去，利用图片工具栏，把图片设置成黑白
5）调整降低亮度，直到元件的方块突然显示出来（刚把图片设置成黑白时，是看不到mos管四个脚的方块的，调整亮度使其刚好显示）6）把这个图再一次拷贝到画图板里面，你会突然发现，图片好看了！！7）再复制会word里面就可以了！
下面为一步一步地效果图！
转换成黑白之后：
调整亮度：。
