CAD工程图标注注意事项
cad图纸标注规范
cad图纸标注规范CAD 图纸标注规范在工程设计和制造领域，CAD 图纸是传递设计意图和制造要求的重要工具。
而准确、清晰、规范的标注则是 CAD 图纸的关键组成部分，它能够确保设计师、工程师、制造工人以及其他相关人员对图纸的理解一致，从而避免误解和错误，提高工作效率和产品质量。
接下来，让我们详细了解一下 CAD 图纸标注的规范。
一、尺寸标注1、尺寸线尺寸线应使用细实线绘制，通常与被标注的对象平行。
尺寸线的两端应超出尺寸界线 2 3mm 。
对于相互平行的尺寸线，应按照从小到大、从里到外的顺序排列，且相邻尺寸线之间的间距应均匀一致。
2、尺寸界线尺寸界线应从被标注的对象轮廓线、轴线或中心线引出，一般用细实线绘制，垂直于尺寸线。
尺寸界线的末端应超出尺寸线 2 3mm 。
3、尺寸数字尺寸数字应标注在尺寸线的上方中部或中断处，字头朝上。
尺寸数字应按照国家标准的字体和大小书写，一般采用 35 号字。
尺寸数字应避免被任何图线通过，当无法避免时，应将图线断开。
4、直径和半径标注对于圆或圆弧的直径标注，应在尺寸数字前加注符号“Φ”；对于半径标注，应在尺寸数字前加注符号“R ”。
标注直径或半径尺寸时，尺寸线应通过圆心。
5、角度标注角度的尺寸线应以圆弧表示，角度的数字应水平书写在尺寸线的上方。
二、文字标注1、字体文字标注应使用国家标准规定的字体，如长仿宋体。
字体的高度应根据图纸的比例和复杂度进行选择，一般为 35mm 、 5mm 、 7mm 等。
2、内容文字标注应简洁明了，准确表达设计意图。
标注的内容应包括零件的名称、材料、技术要求、加工精度等。
对于技术要求较多的情况，可以单独列出技术要求表。
3、位置文字标注的位置应清晰易读，避免与图线重叠。
一般情况下，文字标注应放在图纸的上方、下方或右侧。
三、符号标注1、表面粗糙度符号表面粗糙度符号应按照国家标准绘制，并标注相应的粗糙度数值。
符号的尖端应指向被加工表面。
2、形位公差符号形位公差符号包括形状公差（如直线度、平面度等）和位置公差（如同轴度、垂直度等）。
CAD尺寸标注的基本要点
CAD尺寸标注的基本要点CAD（计算机辅助设计）是一种广泛应用于工程设计和制图领域的软件工具。
在CAD中，尺寸标注是一项非常重要的任务，它能够将设计图纸中的尺寸信息清晰明了地表达出来，方便后续的制造和加工工作。
以下是CAD尺寸标注的一些基本要点，希望对大家有所帮助。
1. 线条样式与标注线在CAD中，我们通常使用线条样式来表示不同的尺寸，并通过标注线将其与图形连接起来。
标注线的长度和样式可以根据实际需要进行设置，以确保标注清晰可读并与图形相连。
2. 标注文字的大小和字体标注文字应该具有足够的大小和清晰的字体，以确保在打印或查看时能够轻松读取。
在选择尺寸标注文字时，应注意选择相对标准的字体，并根据实际需要调整字号。
3. 尺寸标注的位置标注应该放置在图形外部，远离原始图形以避免混淆。
标注的位置应该尽量避免在图形的边缘或中间，而应选择一个合适的位置，使其不仅美观，而且易于阅读。
4. 标注的准确性和一致性在进行尺寸标注时，应确保尺寸的准确性。
标注应将尺寸的实际值准确地反映出来，并确保与实物尺寸一致。
此外，标注应该具有一致的风格和单位，以保持整个图纸的一致性。
5. 尺寸标注的宽度尺寸标注的线宽应该与图纸中其他线条的宽度相同或类似。
这样可以避免尺寸标注过于突出或不够明显，使其与其他元素融为一体。
6. 尺寸的标注方式在CAD中，有多种标注方式可供选择，如水平标注、垂直标注、对称标注、直径标注等。
根据具体需要和设计要求选择合适的标注方式，并确保标注的清晰易读。
7. 避免冲突尺寸标注应该避免与图形中的其他元素产生冲突，如文字、符号或其他标注。
应该确保标注的位置和方向不会与其他元素相冲突，以保持整体的清晰度和可读性。
总结起来，CAD尺寸标注是一个十分重要的环节，它直接关系到产品的设计和制造。
在进行尺寸标注时，我们应该注意线条样式与标注线的设置，选择合适的字体和字号，正确选定标注的位置，保持准确性和一致性，注意标注的宽度和冲突问题。
CAD图纸标注规范与注意事项
CAD图纸标注规范与注意事项在CAD设计领域，图纸标注是非常重要的一环，它不仅可以提供图纸的必要信息，还可以为项目的顺利进行提供便利。
因此，标注规范和注意事项是每个CAD设计师需要掌握的基本知识。
一、标注规范1. 字体和字号选择标注的字体一般选择Arial、Times New Roman等简洁明了的字体，避免使用华文楷体等艺术字体。
字号的选择应根据实际情况来确定，过小的字号会导致标注难以辨认，过大的字号则会影响整体美观。
在图纸中，一般使用10-12磅的字号。
2. 标注线标注线是将标注文字与被标注对象相连的线。
标注线应与图形保持一定的间距，并与被标注对象垂直或水平。
在标注线上方写数字，如果标注线和对象重合，应通过横线将其分开。
3. 尺寸标注尺寸标注是图纸中最常见的标注之一，它可以表达实体的大小和形状。
在进行尺寸标注时，应选择合适的标注方法，例如直线标注、径向标注、角度标注等。
标注文字应与标注线平行，并与对象保持一定的距离。
4. 坐标标注坐标标注是图纸中标注物体位置的方法之一，常用于工程图中。
在标注坐标时，应注意统一坐标的单位，并且将坐标标注与其他标注清晰地区分开来。
5. 材料标注材料标注用于标注图纸中物体的材质和性质。
在进行材料标注时，应使用统一的标注符号，并与图纸中的其他标注保持一致。
二、注意事项1. 标注要准确标注在CAD设计中是非常重要的，它直接关系到工程的质量和效益。
因此，在进行标注时，要确保标注的准确性和一致性。
标注错误可能导致工程设计的错误和误解，给项目带来不必要的麻烦和损失。
2. 标注要整齐标注的整齐与美观与否直接影响到图纸的可读性和观感效果。
在进行标注时，要尽量保持标注的排列整齐、字体工整、字号一致等。
同时，标注的位置要合理，不要遮挡重要的图形。
3. 标注要简洁明了标注应当言简意赅，尽量避免冗长的描述。
标注应以简明扼要的方式表达图形的属性和意义，使人一目了然。
过多的文字标注会影响图纸的美观和可读性，因此要注意控制标注内容。
《CAD施工图规范》
《CAD施工图规范》CAD施工图规范工程设计中的CAD施工图起着至关重要的作用，它们不仅是建筑物实施的蓝图，更是确保施工质量和安全的基础。
为了确保CAD施工图的准确性和规范性，本文将介绍一些CAD施工图的规范要求及相关注意事项。
一、尺寸标注规范尺寸标注是CAD施工图中必不可少的部分，正确的尺寸标注能够提供准确的尺寸信息，方便施工人员理解和执行。
在进行尺寸标注时，应注意以下规范要求：1. 尺寸标注的文字应清晰可辨，字号应适中，一般不小于3mm；2. 尺寸标注的文字方向应与图形方向一致，避免出现倒置或侧倒的情况；3. 尺寸标注线条应绘制清晰，粗细适中，以与其他图纸内容区分；4. 尺寸标注应避免使用箭头头部过大或过小，以免造成混淆；5. 尺寸标注应尽量集中布置，避免交叉或相互覆盖。
二、线型和线宽规范线型和线宽的规范使用对于准确表达CAD施工图内容非常重要，下面是一些建议：1. 建议使用连续线型来绘制实体边界，使用虚线或点线绘制暗示线；2. 不同线型的使用应简洁明了，避免过于复杂；3. 线宽的选择应根据不同元素和图纸比例进行调整，以确保线条的清晰可见。
三、图层管理规范图层管理对于CAD施工图的绘制和后续修改非常重要，良好的图层管理可以提高效率和准确性。
以下是一些图层管理的规范要求：1. 每个图层应有明确的命名，以准确描述所包含的图形内容；2. 各个图层之间的关系应清晰，不应有重叠或混淆；3. 绘图时，应在正确的图层上进行，避免将图形绘制在错误的图层上；4. 图层的颜色应根据需要进行选择，以便区分不同的元素。
四、字体和文字规范CAD施工图中的文字信息是与尺寸标注一样重要的部分，正确的字体和文字使用可以提高施工图的可读性和准确性。
以下是一些字体和文字的规范要求：1. 字体应具有良好的可读性，常用的字体如宋体、仿宋体、楷体等；2. 字号应根据图纸比例和实际需要进行选择，以确保文字清晰可见；3. 文字的排列应整齐有序，避免出现重叠或错位；4. 注意字体的粗细和倾斜，使其与图形内容相匹配。
全面掌握CAD图纸标注规范
全面掌握CAD图纸标注规范CAD（计算机辅助设计）软件在工程设计领域应用广泛，它可以帮助设计师们高效地完成图纸的绘制和编辑工作。
而在CAD图纸绘制过程中，标注规范的使用十分重要，能够确保图纸的准确性和易读性。
本文将介绍一些常见的CAD图纸标注规范，帮助您全面掌握它们。
1. 尺寸标注在CAD图纸中，尺寸标注是非常重要和常见的标注方式。
在标注尺寸时，应采用统一的标注方法和符号，确保图纸的一致性。
常见的标注方法包括直线尺寸标注、角度尺寸标注和半径/直径标注。
在标注时，应注意尺寸线的长度和箭头的方向，以及标注文字的字体和大小。
2. 文字标注文字标注是用于描述CAD图纸中各个元素的注解。
在标注文字时，应使用易读的字体，并保持一致性。
一般来说，宋体或明朝体是最常用的字体。
标注文字的大小应根据图纸比例进行调整，以确保文字能够清晰可读。
3. 符号标注符号标注用于标明图纸中一些特殊的元素或功能，如控制台、阀门、按钮等。
在CAD图纸中，常用的符号标注包括电气符号、液压符号和管道符号。
标注符号时，应使用统一的符号库，并保证符号的清晰度和准确性。
4. 图层管理图层管理是CAD图纸制作中一个重要的环节。
在制作CAD图纸时，应对各个元素进行分类并分配到不同的图层中。
例如，可以将尺寸标注放置在一个独立的图层上，并将文字标注、符号标注等放在另外的图层上。
这样可以方便对图纸进行管理和编辑。
5. 图纸比例图纸比例是指CAD图纸中各个元素的尺寸与实际尺寸之间的比例关系。
常见的图纸比例有1:1、1:10、1:50等。
在制作CAD图纸时，应根据具体的需求选择合适的比例，并在图纸上明确标注出来。
6. 图纸命名为了方便管理和查找，每个CAD图纸都应有一个清晰明了的命名规范。
一般来说，图纸命名可以包含项目名称、图纸类型和图纸编号等信息。
例如，一个设备平面图可以命名为“项目名称_设备平面图_A1”。
在命名图纸时，应遵循统一的规范，并注意避免使用特殊字符和空格。

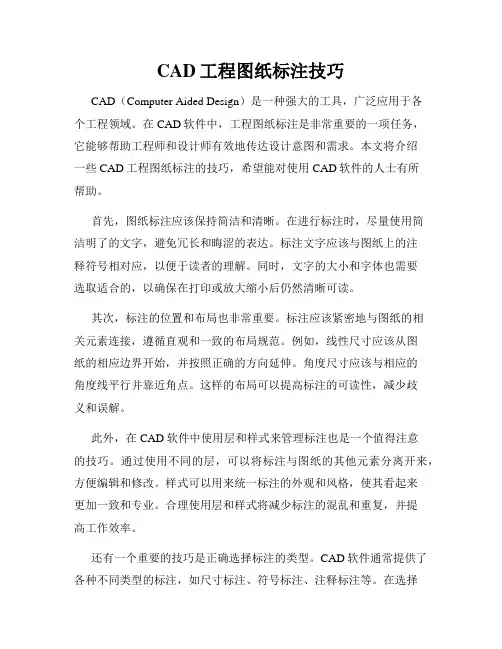

CAD工程图纸标注技巧
CAD工程图纸标注技巧CAD（Computer Aided Design）是一种强大的工具，广泛应用于各个工程领域。
在CAD软件中，工程图纸标注是非常重要的一项任务，它能够帮助工程师和设计师有效地传达设计意图和需求。
本文将介绍一些CAD工程图纸标注的技巧，希望能对使用CAD软件的人士有所帮助。
首先，图纸标注应该保持简洁和清晰。
在进行标注时，尽量使用简洁明了的文字，避免冗长和晦涩的表达。
标注文字应该与图纸上的注释符号相对应，以便于读者的理解。
同时，文字的大小和字体也需要选取适合的，以确保在打印或放大缩小后仍然清晰可读。
其次，标注的位置和布局也非常重要。
标注应该紧密地与图纸的相关元素连接，遵循直观和一致的布局规范。
例如，线性尺寸应该从图纸的相应边界开始，并按照正确的方向延伸。
角度尺寸应该与相应的角度线平行并靠近角点。
这样的布局可以提高标注的可读性，减少歧义和误解。
此外，在CAD软件中使用层和样式来管理标注也是一个值得注意的技巧。
通过使用不同的层，可以将标注与图纸的其他元素分离开来，方便编辑和修改。
样式可以用来统一标注的外观和风格，使其看起来更加一致和专业。
合理使用层和样式将减少标注的混乱和重复，并提高工作效率。
还有一个重要的技巧是正确选择标注的类型。
CAD软件通常提供了各种不同类型的标注，如尺寸标注、符号标注、注释标注等。
在选择标注类型时，需要根据具体的需求和图纸的内容来决定。
例如，在标注一个矩形时，可以选择线性尺寸标注来显示其长度和宽度；在标注一个装配图时，可以使用符号标注来显示各个零件之间的连接关系。
正确选择标注类型可以准确地传达设计意图，并提高图纸的可读性。
最后，尽量避免过度标注。
在进行图纸标注时，要根据实际需要选择合适的标注内容。
避免不必要的标注可以降低图纸的复杂度，提高图纸的可读性和理解性。
如果一些信息可以通过其他方式进行传达，如表格、图例或说明文档，那么可以考虑将其从图纸上去除，以保持图纸的简洁性。
CAD工程图中的尺寸标注方法与技巧
CAD工程图中的尺寸标注方法与技巧在CAD软件中，尺寸标注是非常重要的一项功能，它能够帮助我们准确地表示和测量图纸上物体的尺寸大小。
尺寸标注的准确与规范不仅能提高图纸的可读性，还能有效地传达设计意图。
本文将介绍一些CAD软件中常用的尺寸标注方法和技巧，帮助大家更好地应用于工程图纸设计中。
1. 线性尺寸标注线性尺寸标注用于表示直线或线段的长度。
在CAD软件中，一般通过选择起点和终点来确定尺寸标注的位置。
在选择终点时，可以使用一些技巧来确保标注的准确和美观。
例如，在选择终点时按住Shift 键，可以将标注停靠在图形上的特定位置，避免与其他线段重叠或相互交叉。
2. 极坐标尺寸标注极坐标尺寸标注用于表示圆形或弧形的半径或直径。
在进行极坐标尺寸标注时，我们需要选择一个基准点和一个角度。
选择基准点时，可以使用CAD软件提供的吸附功能，将标注精确对齐到目标位置。
选择角度时，可以使用CAD软件提供的角度输入框，输入具体的数值，也可以通过鼠标选择画布上的线段或圆弧来确定。
3. 角度尺寸标注角度尺寸标注用于表示直线或线段之间的夹角。
在进行角度尺寸标注时，我们需要选择两条直线或线段，并选择一个基准点。
选择两条直线或线段时，可以使用CAD软件提供的吸附功能对齐到目标位置。
选择基准点时，通常应选择夹角的顶点作为基准点，以确保标注的准确和美观。
4. 弯曲尺寸标注弯曲尺寸标注用于表示弯曲形状的曲线的半径或直径。
在进行弯曲尺寸标注时，我们需要选择曲线的起点、终点和曲线上的一点作为基准点。
选择起点和终点时，可以使用吸附功能确保标注的准确。
选择基准点时，应选择曲线上距离起点和终点等距离的一点，以确保标注正确定位在曲线的最高点。
5. 面积尺寸标注面积尺寸标注用于表示封闭图形的面积大小。
在进行面积尺寸标注时，我们需要选择图形的顶点，并选择一个基准点。
在选择基准点时，通常应选择封闭图形的内部，以确保标注的准确和清晰。
除了上述的基本尺寸标注方法之外，CAD软件通常还提供了一些高级的标注功能，例如标注式样的自定义、标注尺寸的文字样式和大小调整等。
CAD绘图规范指南 图文标注要点
CAD绘图规范指南：图文标注要点在使用CAD软件进行绘图时，准确、清晰地标注图文是非常重要的。
标注的准确性不仅直接影响绘图的质量，还对设计人员和相关人员的理解和沟通起到关键作用。
本文将介绍CAD绘图中图文标注的一些要点和技巧，帮助读者提高绘图质量。
1. 尺寸标注：在绘图中，尺寸标注是非常重要的，它直接反映了设计尺寸的大小。
标注尺寸时应注意以下几点：- 尺寸标注应明确、准确地表示出设计的尺寸，符合工程要求。
- 尺寸标注的字体应选择清晰、易读的字形，并适当调整字体大小，以便在打印或查看时能清晰辨认。
- 尺寸标注应位置合理，不得遮挡设计图形，同时要保持整洁美观。
2. 文字标注：文字标注是CAD绘图中常用的方式，它用于标明特定位置的信息、材料或其他相关说明。
在进行文字标注时，需要注意以下几点： - 字体选择应符合设计要求，常用的宋体、楷体和微软雅黑等字体，可以选择字体的粗细和斜体等属性，来突出文字的信息。
- 字体大小要适中，可以根据具体情况进行调整，确保文字清晰可读。
- 标注文字要规范、简洁，不应过多或多余，以免给阅读者造成困扰。
- 文字标注要与图形相配合，位置合适，不得遮挡或干扰图形的显示。
3. 图形标注：图形标注是对绘图中的图形进行批注或说明，使读者能够更好地理解和解释。
在进行图形标注时应注意以下几点：- 标注箭头应指向清楚，能够准确表达标注的意义。
- 图形标注的线型、颜色等属性要与图形的线型保持一致，以保证整个绘图的一致性和统一性。
- 图形和标注之间的间距要适当，不得过于拥挤或松散，以保持整体的美观性。
4. 图层管理：图层管理是CAD绘图中一个非常重要的方面，它可以将图纸分为不同的层次，方便绘图和编辑工作。
在进行图层管理时应注意以下几点：- 建立合理的图层名称和标识，以方便区分和管理。
- 线型、颜色等属性要一致，以保持整体的一致性。
- 在进行图层切换和编辑时要小心，避免误操作和改变图层的属性。
5. 文件命名和保存：文件命名和保存是CAD绘图中的一个重要环节，正确的文件命名和保存可以方便日后的查找和使用。
CAD标注规则教程
CAD标注规则教程一、CAD标注的基本原则1.信息准确：标注内容必须准确、清晰地表达设计意图，避免歧义和混淆。
2.统一规范：标注应该按照相同的规范进行，包括字体、文字样式、标注符号等。
3.适度简洁：标注内容要尽可能简洁明了，避免过多的文字和符号。
4.位置合理：标注应该尽可能靠近被标注的对象，同时不影响设计的美观和效果。
5.标注专业：标注内容应该符合相关专业标准和规范要求，如建筑标准、机械标准等。
二、CAD标注的常用方法1.线性标注：线性标注是指在CAD绘图中使用直线或多段直线的方式进行标注，通常用来标注长度、高度、宽度等尺寸。
2.弧长标注：弧长标注是指在CAD绘图中使用弧线的方式进行标注，通常用来标注圆弧、曲线等几何形状的弧长。
3.角度标注：角度标注是指在CAD绘图中使用角度符号和数字的方式进行标注，通常用来标注两条直线或曲线之间的夹角。
4.文字标注：文字标注是指在CAD绘图中使用文字的方式进行标注，通常用来标注文字信息、说明、注释等内容。
5.尺寸标注：尺寸标注是指在CAD绘图中使用标注符号、线性标注和文字标注的方式进行尺寸标注，通常用来标注物体的尺寸、距离等信息。
三、CAD标注规则的操作方法1.选择标注工具：首先在CAD软件中选择合适的标注工具，如线性标注、弧长标注、角度标注等。
2.指定标注对象：然后在绘图中指定需要标注的对象，如直线、圆弧、角度等。
3.输入标注内容：接着输入标注内容，包括尺寸、角度、文字等信息。
4.调整标注样式：最后根据需要调整标注的样式，如字体大小、颜色、位置等。
5.完成标注操作：完成以上步骤后，将标注内容添加到绘图中，并保存绘图文件。
四、CAD标注的注意事项1.避免重复标注：在进行CAD标注时要避免重复标注同一对象的信息，避免造成混淆和错误。
2.避免标注叠加：标注的位置要尽量避免叠加在一起，以免影响标注内容的清晰度和可读性。
3.注意标注比例：标注的字体大小和线条粗细要根据绘图比例来调整，确保标注的合适和清晰。
CAD工程图标注注意事项
5.9 过渡线应用细实线绘制，且不宜与轮廓线相连。如图5.10
图5.10
5.10 沉头孔或类似沉头孔的尺寸标注，一律在一个视图上标全有关 尺寸，不得左视图上标注一部分，右视图上标注另一部分。如图 5.11
正 确 标 注
不 推 荐
图5.11
5.11 在同一图形中有几种尺寸数值相近而又重复的要素（如孔等）时，可 采用标注（如涂色等）或用标注字母的方法区别，若一视图（如左视图） 上已做标记，另一视图（如右视图上）不再重复标记。 如图5.12
图4.5
4.8 倒角的标注，按GB/T4458.4-2003的规定进行标注 见图4.6a。旧国标的标注方法见图4.6b，在过渡期 内允许按图4.6b的形式标注，但不推荐使用。因软 件的原因，允许标注成图4.6c的形式。
a
b 图4.6
c
4.9 工件因棱边大小不一，可分别标注，当棱边较多或薄厚相差较 大不便在图面上标注时，可按大小之间的近似值标注在技术要求 之内。如图4.7
图5.12
5.12 一个视图（如左视图）上有相同的螺孔或过孔，相互之间较近， 又有相互之间的尺寸要求时，可标注在一起。当相互之间较远， 又无相互之间的尺寸联系时，推荐各自单独标注。如图5.13
图5.13
5.13 一张图样上，主视图上有3-M6，俯视图也有3-M6，在图面简 单又无许多尺寸的情况下（如角铁类件孔），可把两视图上的 M6标注在一起，即标注6-M6。若反之，推荐在各视图中单独标 注。如图5.14
全部倒角0.5x45° 图4.7
4.10 当棱边小或板材的厚度≤5mm时，可标注“棱边倒钝”。 4.11 六方件两端的倒角，可标30°，不标直边尺寸。如图4.8
图4.8
4.12 零件特殊要求需保持尖角的，要求在图样上注明“保持尖角”。 如图4.9
cad尺寸标注国 家标准
cad尺寸标注国家标准CAD 尺寸标注国家标准在工程设计和制图领域，CAD（计算机辅助设计）软件的应用日益广泛。
而准确、规范的尺寸标注是 CAD 图纸的重要组成部分，它直接关系到产品的制造、装配和检验等环节。
为了确保尺寸标注的一致性和准确性，我国制定了相应的国家标准，对 CAD 尺寸标注的方法、规则和要求进行了明确规定。
一、尺寸标注的基本规则1、尺寸数值应为物体的真实大小，与绘图比例和精度无关。
2、尺寸标注应清晰、完整，不得遗漏或重复。
3、尺寸标注的数字应水平书写，一般应注写在尺寸线的上方，也可注写在尺寸线的中断处。
4、尺寸线应与所标注的轮廓线平行，且间距均匀。
5、尺寸界线应从被标注的轮廓线引出，超出尺寸线 2 3mm。
二、尺寸标注的组成CAD 尺寸标注通常由尺寸线、尺寸界线、尺寸数字和箭头等部分组成。
1、尺寸线尺寸线用来表示尺寸的度量方向和范围。
尺寸线应采用细实线绘制，其终端一般应带有箭头。
对于线性尺寸，尺寸线应与所标注的线段平行；对于角度尺寸，尺寸线应呈圆弧状。
2、尺寸界线尺寸界线用来限定尺寸的度量范围，一般由图形的轮廓线、轴线或中心线引出。
尺寸界线应采用细实线绘制，且应超出尺寸线 2 3mm。
3、尺寸数字尺寸数字表示物体的实际尺寸大小，应按照国家标准的规定进行书写。
尺寸数字一般应注写在尺寸线的上方，当尺寸线为水平方向时，数字应字头朝上；当尺寸线为垂直方向时，数字应字头朝左。
4、箭头箭头用于表示尺寸线的终端，其形状和大小应符合国家标准的规定。
箭头的尖端应与尺寸界线接触，且不得与其他图线相交。
三、线性尺寸标注1、水平尺寸标注水平尺寸标注应使尺寸数字字头朝上，尺寸线应平行于被标注的线段。
2、垂直尺寸标注垂直尺寸标注应使尺寸数字字头朝左，尺寸线应平行于被标注的线段。
3、倾斜尺寸标注倾斜尺寸标注时，尺寸数字应沿尺寸线方向书写，尺寸线应与被标注的线段平行。
四、直径和半径尺寸标注1、直径尺寸标注直径尺寸应在尺寸数字前加注符号“Φ”。
CAD绘图尺寸标注与注释规范
CAD绘图尺寸标注与注释规范在CAD软件中进行绘图时，尺寸标注和注释是非常重要的环节。
它们能够帮助工程师和设计师准确地理解图纸上的尺寸和要求，从而确保设计的精确性和一致性。
为了有效地进行尺寸标注和注释，以下是一些规范和技巧，可以帮助你实现标准和清晰的绘图。
一、尺寸标注规范1. 使用明确的尺寸符号：尺寸标注应使用明确的尺寸符号，包括直线段、箭头和文字。
箭头应垂直于尺寸线，并指向尺寸所测量的对象。
2. 尺寸线的放置位置：尺寸线应尽可能地放置在图形元素的外部，以避免覆盖和混淆。
尺寸线的长度应足够以容纳尺寸符号并与图形元素连接。
3. 手动调整尺寸线：在标注过程中，有时尺寸线可能会与其他图形元素发生重叠。
这时候可以手动调整尺寸线的位置，以保证清晰可读。
4. 保持一致的尺寸样式：在同一图纸中，尺寸标注的样式应保持一致，包括字体、箭头大小和线型。
这有助于读者更容易理解图纸上的标注。
5. 显示尺寸的单位：确保在尺寸标注中明确显示尺寸的单位，如毫米、英寸或其他。
如果图纸上有多个尺寸单位，应通过使用不同的符号或颜色来加以区分。
二、注释规范1. 使用明确的文本：注释应使用清晰明确的文本，以便读者准确地理解所注释的对象。
注释的字体大小应适中，不过大也不过小。
2. 使用正确的注释位置：注释应尽可能地靠近被注释的对象，但又不能与其发生重叠。
可以通过调整注释的位置或使用注释线连接注释和被注释的对象。
3. 使用一致的注释样式：在同一图纸中，注释的样式应保持一致，包括字体、字号和文本样式。
这有助于读者更容易理解图纸上的注释。
4. 避免冗余的注释：注释应简洁明了，避免使用冗长和多余的文字。
只需要提供必要的信息和说明即可。
5. 提供必要的细节：注释应提供足够的细节和说明，以便读者理解图纸上的对象和特性。
注释应回答读者可能会有的问题，并提供所需的信息。
三、其他技巧1. 使用图层管理功能：在CAD软件中，图层管理功能可以用来控制绘图元素的显示和隐藏。
CAD标注的一些技巧
CAD标注的一些技巧1.使用合适的标注工具：CAD软件通常提供各种标注工具，如线性标注、半径标注、直径标注、角度标注等等。
根据需要选择适当的工具，确保准确地标注尺寸和特征。
2.选择合适的标注样式：CAD软件通常提供多种标注样式，包括箭头样式、文本样式、直线样式等等。
根据设计要求和标注的位置选择适当的样式，使标注清晰易读。
3.确保标注位置清晰易读：标注应该尽可能地清晰可见，并与设计图纸的内容相连贯。
避免标注与图形重叠，要确保标注的位置不会导致混淆或模糊。
4.使用统一的标注风格：为了使标注一致且易于理解，建议在整个设计图纸中使用统一的标注风格。
例如，可以使用相同的字体、字号、箭头样式和线型。
5.标注适当的尺寸：标注只需提供设计中最重要和相关的尺寸信息。
避免过多的标注，以免造成混乱和困惑。
根据设计需求，选择能够准确表达设计意图的尺寸进行标注。
6.确保标注与图纸的一致性：标注应该与设计图纸的比例和真实尺寸保持一致。
在绘制标注时，确保测量尺寸准确，并将其转化到设计图纸的比例中。
7.使用非重叠的标注线：标注线应该与其标注对象清晰可辨，且不与其他图形或标注重叠。
可以使用不同的线型或颜色来突出标注线，使其在设计图纸中易于辨认和理解。
8.添加必要的文字和注释：除尺寸标注外，还可以根据需要添加必要的文字和注释，以解释设计中的关键细节或特殊要求。
文字和注释应该明确、简洁，并与设计图纸的其他内容相补充。
9.留足标注的空间：在绘制设计图纸时，应该为标注留出足够的空间，以便容纳所需的标注信息。
避免将图形设计得过于拥挤，以免无法准确地标注。
10.定期检查和验证标注：标注完成后，务必进行检查和验证，确保标注的准确性和清晰性。
对于复杂的设计，可以邀请其他团队成员或专业人士进行审核。
通过遵循上述技巧和要点，您应该能够更有效地进行CAD标注工作，确保设计信息的准确传达，从而提高设计团队的生产效率。
CAD建筑图纸标注规范
CAD建筑图纸标注规范在建筑设计和施工过程中，CAD软件被广泛应用于图纸的绘制和编辑。
而图纸标注作为一项重要的工作内容，对于确保图纸的准确性和可读性至关重要。
本文将介绍一些常用的CAD建筑图纸标注规范，帮助读者在使用CAD软件进行图纸标注时，提高工作效率和质量。
1. 字体和字号选择标注文字的字体选择应当清晰、简洁、易读。
一般而言，选择常用的西文等线字体或中文字体即可。
字号的选择应根据图纸的比例和纸张的大小进行合理调整，以确保标注文字的可读性。
2. 标注样式图纸标注分为尺寸标注、符号标注和文字标注等，每种标注都有相应的标注样式。
在CAD软件中，可以通过样式管理器或样式编辑器创建和编辑标注样式。
在标注样式编辑中，可以设置标注的文字样式、线宽和线型等参数，以满足不同标注需求。
3. 尺寸标注尺寸标注是CAD图纸中常见的标注类型，用于表示建筑构件的尺寸和距离。
尺寸标注应距离标注对象一定的距离，避免与图形重叠。
标注线应准确显示标注对象的尺寸，同时需要注意标注线的位置不应与图形重叠，标注文字应清晰、居中、与标注线垂直。
4. 符号标注符号标注用于表示特定的符号或图形，如电气符号、水暖符号等。
在CAD软件中，可以通过插入块对象的方式添加符号标注。
标注文字应与符号图形配套，清晰、简洁、易读。
5. 文字标注文字标注是CAD图纸中最常见的标注类型，用于说明建筑构件、设备或材料的名称、编号和其他重要信息。
文字标注应与所标注对象对齐，并保持一定的间距，以保证图纸的整洁和可读性。
文字标注的内容应简明扼要，控制在一行或两行之内。
6. 标注线和标注箭头标注线和标注箭头是标注中常见的辅助元素，用于准确表示标注对象的尺寸或位置。
标注线多为实线或虚线形式，应与所标注对象的边界相切或相交。
标注箭头用于指示尺寸的方向或位置，应清晰、明确。
7. 标注层和图层管理为了方便管理和编辑标注内容，建议将标注对象分别放置在单独的标注层和图层中。
标注层和图层应根据标注内容的性质和图纸的结构进行合理命名，以方便后续操作和修改。
cad标注注意事项
cad标注注意事项CAD是一种强大的工具，可以用于建筑设计、机械设计、电气电子、土木工程等领域。
在CAD设计中，标注是至关重要的一步，它能够使设计规范、准确。
但是，如果没有注意相关的事项，标注的可读性和准确性将会受到影响。
有了以下几个注意事项，可以提高CAD的标注质量。
第一步，决定标注的形式。
在CAD中，有很多种形式的标注，如线性标注、半径标注、直径标注、角度标注等。
在决定要使用哪种标注形式之前，需要先思考要表达的信息。
比如，直径标注适用于标注圆形和圆柱体的直径，而角度标注适用于标注两条线之间的夹角等。
第二步，确定标注的位置。
标注的位置应该使它容易被看到，但又不能过于占用设计空间。
在标注之前，可以进行一些排版设计，比如将标注放置在纵向或横向方向的线上，以便于与其他元素进行对齐。
第三步，标注的文字应该保持一致性。
在CAD制图中，标注文字必须保持一致性，否则将会使设计师和读者感到混乱。
因此，需要采用相同的字体、大小和颜色进行标注。
第四步，标注需要尽可能简明和清晰。
标注的文字应该尽可能简明、清晰，所表达的信息应该清晰而明确，以避免设计师或读者产生错误的理解。
在撰写标注文字时，建议使用规范的单词与词组以及约定俗成的缩写。
第五步，需要注意标注的单位是否正确。
在CAD设计中，标注的单位通常都是关键，因为它能够帮助读者准确地理解设计意图。
因此，需要在标注之前确定所使用的单位，并将其与表达式一起标注出来。
总的来说，CAD标注是一个非常重要的设计步骤。
对标注的选择、位置、文本一致性和明确性以及单位的选择都需要十分谨慎和严谨。
在合适的情况下，使用模板等辅助工具，可以使标注工作更加高效且有条理。
如果能够遵循上述的注意事项，就可以提高CAD标注的质量，从而有效地减少设计错误，提高工作效率，保证设计的准确性。
CAD尺寸标注规范 确保图纸准确符合要求的要点
CAD尺寸标注规范：确保图纸准确符合要求的要点CAD软件是现代设计领域的重要工具之一，能够帮助设计师创建准确且规范的图纸。
而在CAD图纸设计中，尺寸标注是一个至关重要的环节，它直接影响着图纸的准确性和可读性。
本文将介绍CAD尺寸标注的规范，以确保图纸准确符合要求。
1. 尺寸标注的位置和方式尺寸标注应该清晰、易读。
在标注尺寸时，应遵循以下准则：- 尺寸标注应尽量靠近被标注物件，并避免与图形重叠；- 尺寸标注的文字应保持水平放置，不得倾斜；- 尺寸标注的文字大小应根据图纸比例进行调整，确保可读性；- 尺寸标注的文字应避免与图形线条相接触或交叉。
2. 尺寸标注的形式和格式尺寸标注应使用适当的标注形式和格式，如下所示：- 直线标注：对直线进行标注时，标注线应与直线平行，并确保标注线的长度适中，不得过长或过短；- 直径标注：对圆形或圆柱形进行标注时，应使用直径标注；- 半径标注：对圆心、弧度或曲线起始处进行标注时，应使用半径标注；- 角度标注：对角度进行标注时，应使用度数符号，并确保标注的位置清晰可见。
3. 尺寸标注的规格和单位在尺寸标注中，应准确表示物体的尺寸大小，使用符合规范的单位，如下所示：- 尺寸单位：应使用国际通用的单位，如毫米（mm）、厘米（cm）或米（m）等；- 数字精度：应根据具体需求确定数字的精度，确保尺寸标注与实际尺寸一致；- 尺寸线和箭头：尺寸线应连接被标注物体的各个边界点，并使用箭头指示尺寸的方向。
4. 尺寸标注的数量和类型尺寸标注的数量和类型应根据需求进行选择，以确保图纸的准确性和可读性，如下所示：- 核心尺寸：对于图纸中最关键的尺寸，应进行标注，并在标注上注明其重要性；- 限制性尺寸：对于对零件性能、装配和功能具有重要影响的尺寸，应进行标注；- 基本尺寸：对于零件的基本尺寸，可以选择不进行标注，以减少图纸的拥挤程度。
5. 尺寸标注的检查和审查在CAD图纸设计完成后，应进行尺寸标注的检查和审查，确保标注的准确性和一致性，如下所示：- 标注检查：对每个标注进行仔细检查，确保数字的准确性和符号的正确使用；- 标注一致性：对于相同或相似的尺寸，应保持一致的标注形式和格式，避免混淆。
CAD标注技巧与规范
CAD标注技巧与规范在工程设计和制图领域中，CAD（计算机辅助设计）软件是必不可少的工具。
通过CAD软件，我们可以实现快速、准确地绘制和编辑图纸。
在使用CAD软件进行设计和制图时，标注起着至关重要的作用。
标注的准确与规范性直接影响到设计的质量和沟通的效果。
因此，本文将介绍一些CAD标注的技巧与规范，以帮助读者提高标注的准确性和规范性。
首先，对于CAD标注，我们需要关注以下几个方面：1.标注位置：标注应尽量靠近与之相关的图形元素，比如线段、弧线、圆形等。
标注不宜过于靠近或过于远离图形元素，以免造成视觉上的混淆。
2.标注尺寸：标注的尺寸应准确无误，要符合设计要求和规范要求。
在标注尺寸时，应注意使用合适的字体和字号，以保证标注清晰可读。
3.标注样式：根据不同的标注内容，可以选择不同的标注样式。
常见的标注样式有尺寸标注、角度标注、符号标注等。
标注样式应符合相关的标准和规范，以便他人能够准确理解和使用标注信息。
4.标注单位：标注中应明确指出所使用的单位，以免造成混淆和误解。
通常情况下，可以在图纸上的一侧或者角落注明单位，以提醒读者。
除了以上几个方面的要素外，还有一些其他的标注技巧和规范需要我们注意：1.尺寸标注的技巧：在进行尺寸标注时，可以选择合适的标注线和箭头样式，以便快速辨认和理解标注信息。
同时，可以使用将标注线对齐到图形元素的内部或外部，以避免标注线与其他元素发生相交或遮挡。
2.角度标注的技巧：在进行角度标注时，可以选择合适的标注样式和文本显示位置。
通常情况下，角度标注的文本应放置在角度弧线的右上方，并尽量避免与其他标注发生重叠。
3.符号标注的规范：在使用符号标注时，应根据相关标准和规范进行选择和使用。
不同的符号具有不同的含义和用途，使用时应明确和准确表达所需的信息。
总结起来，CAD标注是设计与制图过程中重要且必不可少的环节。
通过合理运用标注技巧和遵循标注规范，可以提高标注的准确性和规范性，从而提高图纸的质量和沟通的效果。
CAD标注规则范文
CAD标注规则范文以下是一些常见的CAD标注规则：1.标注位置：标注应尽可能靠近所标记的对象，以便于阅读和理解。
标注文字应该水平或垂直于所标注的特征。
在图纸上，标注应远离图纸的边缘，不得与其它图形重叠。
2.标注文字：标注文字应具备清晰、易读、统一等特点。
一般来说，标注文字应使用等线性字体，并且字体的大小要适中，以确保在图纸上有足够的空间来显示标注文字。
字体的粗细可以根据需要来调整，但不应过于夸张或模糊。
3.尺寸标注：尺寸标注是CAD标注中最常见的形式之一，它用于表示构件的尺寸以及各个尺寸之间的关系。
尺寸标注应直接放在所标注的线或边上，并且标注应与该线垂直。
标注线应延长至尺寸线的外部，并且与尺寸线相交，形成一个T形。
4.文字高度：标注文字的高度应该与标注对象的大小相适应。
一般来说，标注文字的高度不应小于3毫米，以确保在打印或查看图纸时能够清晰可见。
对于大型的图纸，标注文字的高度可以适当增大，以保证读取的便利性。
5.标注线：标注线用于连接标注文字和所标注的对象。
它们应该细而长，与标注文字平行，在标注文字的两侧，不要与其它图形或文字重叠。
标注线的长度要适中，不宜过长或太短。
6.标注箭头：标注标注线的一端应用箭头来指示所标注的对象的位置和方向。
箭头应该简明、清晰，并且与标注线相连。
箭头的大小要适中，不宜过大或过小。
7.缩写和符号：在CAD标注中，为了简化和提升标注效率，有时可以使用缩写和符号。
但是，必须确保缩写和符号的使用是普遍且易于理解的。
同时，在图纸上应提供符号和缩写的解释或说明，以帮助读者正确理解标注的含义。
总结起来，CAD标注规则的核心是要保证标注文字清晰、易读，标注位置准确、统一，尺寸标注直观、清晰，确保标注的信息能够准确传达给读者。
遵循这些规则，能够提高图纸的可读性和可理解性，减少误解和错误。
CAD尺寸标注细则规范
CAD尺寸标注细则规范在CAD（计算机辅助设计）绘图中，尺寸标注是至关重要的一环。
准确、清晰、规范的尺寸标注不仅能够传达设计意图，还能方便生产制造和施工安装，减少误解和错误。
为了确保尺寸标注的质量和一致性，以下是一些详细的 CAD 尺寸标注细则规范。
一、尺寸标注的基本要求1、准确性尺寸标注必须准确无误，反映出实际物体的真实尺寸。
任何偏差都可能导致制造或施工中的问题。
2、清晰性标注应清晰可读，避免模糊、重叠或难以理解的标注。
使用适当的字体大小和线条粗细，确保在打印或查看时都能清晰显示。
3、完整性所有必要的尺寸都应标注出来，不应遗漏关键尺寸。
同时，尺寸标注应能够完整地描述物体的形状和大小。
4、合理性标注的位置和布局应合理，便于阅读和理解。
避免在复杂的区域标注过多尺寸，导致混乱。
二、尺寸标注的组成要素1、尺寸线尺寸线用于表示尺寸的度量范围，通常是一条细实线。
尺寸线应平行于被标注的线段，两端带有箭头。
2、尺寸界线尺寸界线从被标注的物体引出，垂直于尺寸线，通常也是细实线。
3、尺寸数字尺寸数字表示物体的实际尺寸，应清晰、准确、水平地书写在尺寸线上方或中断处。
4、箭头箭头用于指示尺寸的起止位置，通常为实心箭头，大小适中，形状规范。
三、尺寸标注的类型1、线性尺寸标注用于标注直线段的长度，如水平、垂直或倾斜的线段。
2、直径尺寸标注用于标注圆形物体的直径，符号为“Φ”。
3、半径尺寸标注用于标注圆形物体的半径，符号为“R”。
4、角度尺寸标注用于标注角度，单位通常为度（°）。
四、尺寸标注的标注方法1、水平和垂直尺寸标注尺寸线应与被标注的线段平行，尺寸数字应位于尺寸线上方，字头朝上。
对于水平尺寸，数字应在尺寸线的上方且字头朝左；对于垂直尺寸，数字应在尺寸线的左侧且字头朝上。
2、倾斜尺寸标注当标注倾斜线段的尺寸时，尺寸线应与被标注的线段平行，数字的方向应按照实际情况进行调整，以保证清晰可读。
3、直径和半径尺寸标注直径尺寸标注时，在尺寸数字前加注“Φ”；半径尺寸标注时，在尺寸数字前加注“R”。
cad标注标准
cad标注标准CAD标注标准。
一、概述。
CAD标注是工程图纸中非常重要的一环，它直接关系到工程质量和工程效率。
标注的准确与否直接影响到工程的实施和后期的管理。
因此，制定合理的CAD标注标准是非常必要的。
二、标注内容。
1. 尺寸标注。
尺寸标注是CAD图纸中最为常见的标注之一，它用于标注零件的尺寸大小，包括长度、宽度、高度等。
在进行尺寸标注时，应该遵循一定的标注规范，例如采用国家标准规定的标注符号和文字。
2. 表面粗糙度标注。
表面粗糙度标注用于标注零件表面的粗糙度要求，包括Ra值、符号等。
在进行表面粗糙度标注时，应该根据实际情况选择合适的标注方式，确保标注的准确性和清晰度。
3. 其他特殊标注。
除了尺寸标注和表面粗糙度标注外，CAD图纸中还可能包含其他特殊标注，例如配合标注、公差标注等。
这些特殊标注同样需要遵循相应的标注标准，以确保标注的准确性和可读性。
三、标注规范。
1. 符号和文字。
CAD标注中所使用的符号和文字应该符合国家标准的规定，保证标注的统一性和规范性。
特别是在标注尺寸和表面粗糙度时，应该使用标准的符号和文字，避免出现歧义。
2. 标注位置。
标注的位置应该合理、清晰，不应该遮挡图纸中的其他重要信息。
标注应该与被标注对象有明确的关联，避免造成误解。
3. 标注格式。
CAD标注应该遵循一定的格式，包括标注的大小、字体、间距等。
标注的格式应该统一，以确保标注的整体美观和可读性。
四、标注注意事项。
1. 标注要准确。
标注的内容应该准确无误，不应该出现错误或者模糊的情况。
特别是在标注尺寸和表面粗糙度时，应该确保标注的数值和符号的准确性。
2. 标注要清晰。
标注的内容应该清晰可辨，不应该出现模糊或者混乱的情况。
特别是在标注小尺寸或者复杂形状时，应该选择合适的标注方式，确保标注的清晰度。
3. 标注要规范。
标注应该遵循一定的标准和规范，不应该随意变更或者省略。
特别是在标注尺寸和表面粗糙度时，应该严格按照国家标准的规定进行标注。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
编辑课件ppt
3
1.1 链轮、齿轮、齿条、蜗轮、蜗杆的主参数应填写 在图右上角的栏内，按规定顺序填写。如图1.1
编辑课件ppt
4
编辑课件ppt
5
编辑课件ppt
6
编辑课件ppt
7
1.2 链轮齿部宽度（bf1）一律不标公差。如图1.2
图1.2 编辑课件ppt
8
1.3 链轮齿根圆（df）、量柱测量距（MR），统一按h11级公差标注。 如图1.3
工程图中标注问题
编辑课件ppt
1
目录
一. 链轮、齿轮、齿条、蜗轮、蜗杆类零件。 二. 形位公差的画法与标注。 三. 剖视图、向视图、局部放大图的画法与标注。 四. 粗糙度、倒角的画法与标注。 五. 其他情况的画法与标注。 六. 技术要求方面。 七. 组装图、明细表、标题栏方面。
编辑课件ppt
2
一、链轮、齿轮、齿条、蜗轮、 蜗杆类零件
图2.6编辑课件ppt
17
2.5 用带箭头的指引线将被测要素与公差框格的一端相连，指引 线的箭头应指向公差带的宽度方向或直径。如图2.7
编辑课件ppt
18
2.6 在图样中，形位公差采用代号标注，当无法采用代号标注时， 允许在技术要求中用文字说明。
2.7 为不致引起误解，字母E、I、J、M、O、P、L、R、F不采用。
编辑课件ppt
38
图3.12
编辑课件ppt
39
四、粗糙度、倒角的画法和标注
编辑课件ppt
40
4.1 图样上表示零件表面粗糙度的符号应符合GB/T131-93的规定，见表1。
表1
符号
意义及说明
基本符号，表示表面可用任何方法获得。当不加注粗糙度参数值或 有关说明时，适应于简化代号标注
编辑课件ppt
36
3.10 按GB/T4458.1-2002规定，画成的向视上方标注“A”，老国
标标注“A向”，因过渡时期标注“A向”也可以，但不推荐使 用。因软件的原因也可用“视图A”的形式表示。如图3.10
编辑课件ppt
37
3.11 为给各种视图取名称（如向视图A向、剖视图B-B、剖面图CC等）使用的字母在同一张视图上不允许有重复使用的现象。
3.7 因图面缩小，看不出断面上的剖面线，为给加工、检验提 供方便，适当增加局部放大的剖视图、向视图。如图3.7
编辑课件ppt
34
3.8 画向视图或局部剖视图时，在图面允许的情况下，不 画旋转视图。如图3.8
编辑课件ppt
35
3.9 在图面狭窄的情况下，允许把向视图、局部剖视图放在视图内 的空白处，但不推荐使用。如图3.9
编辑课件ppt
29
3.3 剖切符号的表示，推荐 GB/T4458.6-2002的标注 形式，见图3.3a，
当转折处地位有限又不 致引起误解时，允许省 略标注见图3.3b。
图3.3
编辑课件ppt
30
3.4 一视图中有两个或两个以上相同的沉孔或近似沉 孔的情况时，按下图的形式标注。 如图3.4
图3.4
编辑课件ppt
15
2.3 垂直度的标注，在孔心或轴心是给定任意方向与一平面要求 垂直时，公差值前加“φ”。如图2.4
编辑课件ppt
16
2.4 直线度的标注，当被测要素是轮廓线或表面时，箭头指向轮廓 线或轮廓线的延长线上，并箭头与尺寸错开。如图2.5
图2.5 当涉及轴线、中心平面时，箭头应指到尺寸线。如图2.6
27
3.1 当单一剖切面通过机件的对称平面或基本对称的平面，且剖视 图按投影关系配置，中间又没有其它图形隔开时，按GB/T4458.62002规定，可省略标注剖视图的名称“×—×”和箭头。如图3.1
编辑课件ppt
28
3.2 当单一剖切平面的剖切位置明显时，按GB/T4458.6-2002的规定， 局部剖视图的标注可省略。如图3.2
编辑课件ppt
11
二、形位公差的画法与标注
编辑课件ppt
12
2.1 同轴度的标注，箭头和基准符号均应与尺寸线对齐，在给定的 公差值前加 “φ”。如图2.1
编辑课件ppt
13
2.2 平行度的标注，在孔心与孔心、轴心与轴心是给定任意方向的平行时， 公差值前加“φ”。如图2.2
编辑课件ppt
14
要求平行的两个表面，其平面度公差值应小于平行 度公差值，平行度公差值应小于相应的距离公差值 （轴线的直线度除外）。如图2.3
编辑课件ppt
31
பைடு நூலகம்
3.5 当一孔被一长槽割开时，应按图3.5的形式标注。
建议：当此孔为一次加工成尽可能标右图，如两孔距离较远， 可标左图形状。
编辑课件ppt
32
3.6 一圆上铣扁或铣槽后，欲表达扁或槽宽的尺寸， 应画剖面图，为适应软件原因，画剖视图也可以,但 不推荐。如图3.6
编辑课件ppt
33
编辑课件ppt
23
当形位公差最大实体为0时，用字母O表示。如图2.13
0
编辑课件ppt
24
当采用延伸公差带时，用字母P表示。如图2.14
编辑课件ppt
25
非刚性零件的自由状态条件下用字母F表示。如图2.15
图2.15
编辑课件ppt
26
三、剖视图、向视图、局部放大 图的画法与标注
编辑课件ppt
当采用包容原则时，用字母E表示。如图2.8
编辑课件ppt
19
局部放大处在两处以上时，用字母I表示。如图2.9
图2.9编辑课件ppt
20
当采用最大实体尺寸时，用字母M表示。如图2.10
编辑课件ppt
21
当采用最小实体时，用字母L表示。如图2.11
编辑课件ppt
22
当采用可逆要求时，用字母R表示。如图2.12
图1.3 编辑课件ppt
9
1.4 主要参数栏内应标量柱测量距（MR）尺寸，量柱 测量距（MR）=分度圆直径（d）+滚子直径（dR）， 此栏不标注齿根圆尺寸。如图1.4
图1.4编辑课件ppt
10
1.5 GB/T4459.2-2003规定，画齿条图样时，应把齿部画在上方。如 图1.5
图1.5
1.6 链轮齿部热处理时，应写“齿部高频淬火HRC××—××”，不应 写“热处理硬度××—××”或“齿部淬火、回火HRC××—××”等。
