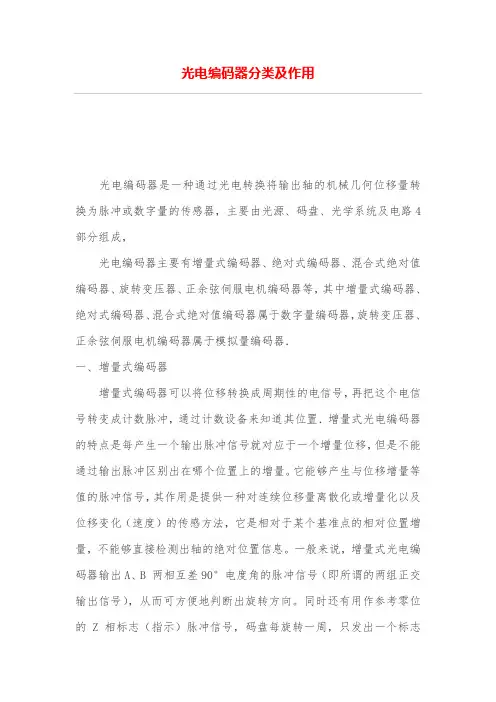

光电编码器分类及作用

光电编码器分类及作用光电编码器是一种通过光电转换将输出轴的机械几何位移量转换为脉冲或数字量的传感器，主要由光源、码盘、光学系统及电路4部分组成，光电编码器主要有增量式编码器、绝对式编码器、混合式绝对值编码器、旋转变压器、正余弦伺服电机编码器等，其中增量式编码器、绝对式编码器、混合式绝对值编码器属于数字量编码器，旋转变压器、正余弦伺服电机编码器属于模拟量编码器．一、增量式编码器增量式编码器可以将位移转换成周期性的电信号，再把这个电信号转变成计数脉冲，通过计数设备来知道其位置．增量式光电编码器的特点是每产生一个输出脉冲信号就对应于一个增量位移，但是不能通过输出脉冲区别出在哪个位置上的增量。

它能够产生与位移增量等值的脉冲信号，其作用是提供一种对连续位移量离散化或增量化以及位移变化（速度）的传感方法，它是相对于某个基准点的相对位置增量，不能够直接检测出轴的绝对位置信息。

一般来说，增量式光电编码器输出A、B 两相互差90°电度角的脉冲信号（即所谓的两组正交输出信号），从而可方便地判断出旋转方向。

同时还有用作参考零位的Z 相标志（指示）脉冲信号，码盘每旋转一周，只发出一个标志信号。

标志脉冲通常用来指示机械位置或对积累量清零。

二、绝对式编码器绝对式编码器每一个位置对应一个确定的数字码，因此它的示值只与测量的起始和终止位置有关，而与测量的中间过程无关。

其位置是由输出代码的读数确定的。

当电源断开时，绝对型编码器并不与实际的位置分离。

重新上电时，位置读数仍是当前的。

绝对编码器能够直接进行数字量大的输出，在码盘上会有若干的码道，码道数就是二进制位数。

在每条码道上都会由透光与不透光的扇形区域组成，通过采用光电传感器对信号进行采集。

在码盘两侧分别设置有光源和光敏元件，这样光敏元件则能够根据是否接受到光信号进行电平的转换，输出二进制数。

并且在不同位置输出不同的数字码。

从而可以检测绝对位置。

但是分辨率是由二进制的位数来决定的，也就是说精度取决于位数。

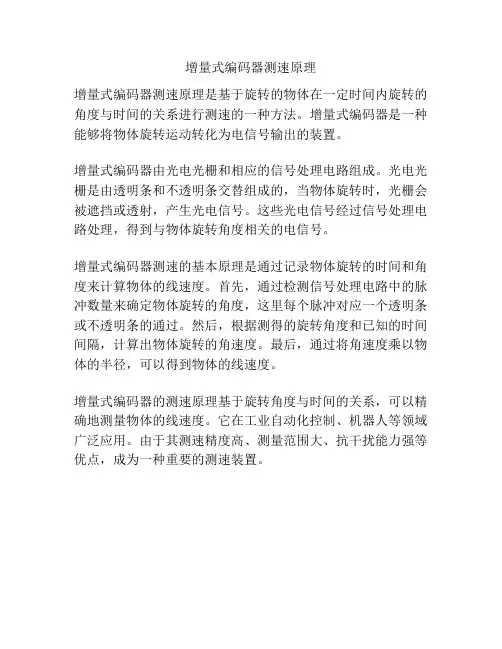

增量式编码器测速原理

增量式编码器测速原理
增量式编码器测速原理是基于旋转的物体在一定时间内旋转的角度与时间的关系进行测速的一种方法。

增量式编码器是一种能够将物体旋转运动转化为电信号输出的装置。

增量式编码器由光电光栅和相应的信号处理电路组成。

光电光栅是由透明条和不透明条交替组成的，当物体旋转时，光栅会被遮挡或透射，产生光电信号。

这些光电信号经过信号处理电路处理，得到与物体旋转角度相关的电信号。

增量式编码器测速的基本原理是通过记录物体旋转的时间和角度来计算物体的线速度。

首先，通过检测信号处理电路中的脉冲数量来确定物体旋转的角度，这里每个脉冲对应一个透明条或不透明条的通过。

然后，根据测得的旋转角度和已知的时间间隔，计算出物体旋转的角速度。

最后，通过将角速度乘以物体的半径，可以得到物体的线速度。

增量式编码器的测速原理基于旋转角度与时间的关系，可以精确地测量物体的线速度。

它在工业自动化控制、机器人等领域广泛应用。

由于其测速精度高、测量范围大、抗干扰能力强等优点，成为一种重要的测速装置。

增量式编码器工作原理

增量式编码器工作原理
增量式编码器是一种测量旋转和线性位置的装置。

它通过计算旋转或移动的数量和方向来确定位置。

增量式编码器通常由光电传感器和编码盘组成。

工作原理如下：
1. 编码盘：编码盘是一个具有固定凹槽或光透射面的圆盘，可以旋转或移动。

光电传感器会感知到编码盘上的光信号。

2. 光电传感器：光电传感器通常包含一个发光二极管（LED）和一个光敏二极管。

LED会发射出光束，该光束会被编码盘
上的凹槽或光透射面所阻挡，从而产生光信号。

3. 光信号：当编码盘旋转或移动时，光信号会随之变化。

如果编码盘上有凹槽，当凹槽经过光电传感器时，光信号会被阻挡，从而产生一个电信号脉冲。

反之，如果编码盘上是光透射面，光信号会被光电传感器接收到。

4. 信号计数：接收到的光信号脉冲会由计算器进行计数。

根据脉冲数量和方向（正向或反向），计算器可以确定位置的变化。

增量式编码器通过连续地测量光信号脉冲的数量和方向来跟踪位置变化。

通过轮询计数器的数值，可以确定旋转或线性移动的位置。

基于增量式编码器的位置控制系统可以实现高精度的位置反馈和运动控制。

简述增量型光电编码器的结构与工作原理

简述增量型光电编码器的结构与工作原理
增量型光电编码器是一种常见的位置传感器，用于测量旋转或线性运动的位置和速度。

它由光电传感器和编码盘组成。

光电传感器是一个具有发光二极管和光敏二极管的装置，它们通过一个光隔离器相互隔离。

发光二极管产生光束，照射到编码盘上，然后由光敏二极管接收返回的光束。

编码盘上有凸起的条纹，当条纹被光束照射时，光敏二极管将生成相应的电信号。

编码盘通常分为两个部分：光栅盘和标记盘。

光栅盘上有一系列等间距的透明和不透明条纹，而标记盘上有一个不透明的标记。

光栅盘和标记盘相互嵌套，以实现相对运动。

当光栅盘旋转时，光敏二极管将检测到光束的变化，生成相应的电信号。

这些电信号经过处理电路，转换成脉冲信号，用于测量旋转角度或线性位移。

增量型光电编码器的工作原理基于脉冲计数。

光栅盘上的条纹数量决定了编码器的分辨率。

当光栅盘旋转一周时，光敏二极管将生成与分辨率相关的脉冲数量。

通过计算脉冲数量，可以确定旋转角度或线性位移。

为了提高精度，增量型光电编码器通常还包括一个索引信号。

索引信号表示编码器的起始位置，通常在编码盘上有一个特殊的标记。

当索引信号被检测到时，可以重置脉冲计数，以确保测量的准确性。

总的来说，增量型光电编码器通过光电传感器和编码盘的相互作用，将旋转或线性运动转换为电信号，并通过脉冲计数来测量位置和速度。

它广泛应用于机械设备、自动化系统和工业控制中。

分别说明绝对式和增量式光电编码器的工作原理(一)

分别说明绝对式和增量式光电编码器的工作原理(一)光电编码器的工作原理1. 引言光电编码器是一种将机械运动转换为电子信号的装置，广泛应用于自动化控制系统中。

其中，绝对式光电编码器和增量式光电编码器是两种常见的类型。

本文将逐步介绍它们的工作原理。

2. 绝对式光电编码器的工作原理传感器阵列绝对式光电编码器通过使用一个传感器阵列来确定位置。

该传感器阵列由一系列光电接收器组成，每个光电接收器都能检测到固定位置上的光线。

光源和缝隙绝对式光电编码器中，存在一个光源和一个旋转的光学光栅。

在光栅上有一些精确的缝隙，当旋转时，光线可以穿过缝隙到达传感器阵列。

信号解码当光线穿过缝隙时，光电接收器会感知到光信号的存在，然后将其转换为相应的电信号。

所经过的缝隙数量和光栅的起始位置决定了相应的编码值。

原始位置计算通过检测光线通过光栅的缝隙，可以计算出初始位置，即将光栅与传感器阵列的位置进行匹配。

在之后的运动中，光栅的旋转会导致光线通过不同的缝隙，从而使传感器阵列能够不断更新位置信息。

绝对位置计算根据光线通过的缝隙数量，可以计算出绝对位置。

每个缝隙对应一个特定的编码值，通过将这些编码值进行组合和分析，可以准确地确定光栅所处的绝对位置。

优势与应用绝对式光电编码器具有高精度、高分辨率和迅速的位置检测能力，适用于需要准确位置反馈的应用，如机器人控制、数控机床等。

3. 增量式光电编码器的工作原理传感器和光栅增量式光电编码器也包括传感器和光栅两部分。

在增量式编码器中，光栅的缝隙数量相对较少，通常为两个。

光信号计数当光线通过光栅时，传感器会检测到信号的变化。

光线从一个缝隙穿过时，信号计数器会进行加一操作；而当光线从另一个缝隙穿过时，信号计数器会进行减一操作。

脉冲输出增量式光电编码器的输出信号是一个脉冲信号，在光栅旋转时，信号计数器会根据光线通过光栅的缝隙数量变化而产生相应的脉冲输出。

相对位置计算根据脉冲信号的数量和方向，可以计算出光栅的相对位置。

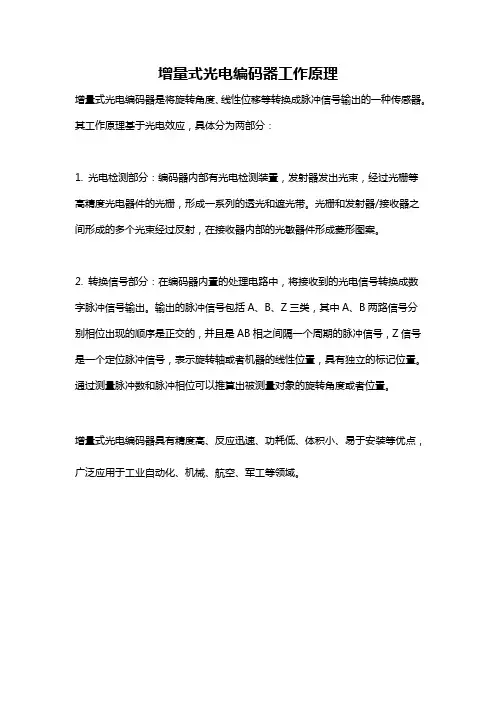

增量式光电编码器工作原理

增量式光电编码器工作原理
增量式光电编码器是将旋转角度、线性位移等转换成脉冲信号输出的一种传感器。

其工作原理基于光电效应，具体分为两部分：
1. 光电检测部分：编码器内部有光电检测装置，发射器发出光束，经过光栅等高精度光电器件的光栅，形成一系列的透光和遮光带。

光栅和发射器/接收器之间形成的多个光束经过反射，在接收器内部的光敏器件形成菱形图案。

2. 转换信号部分：在编码器内置的处理电路中，将接收到的光电信号转换成数字脉冲信号输出。

输出的脉冲信号包括A、B、Z三类，其中A、B两路信号分别相位出现的顺序是正交的，并且是AB相之间隔一个周期的脉冲信号，Z信号是一个定位脉冲信号，表示旋转轴或者机器的线性位置，具有独立的标记位置。

通过测量脉冲数和脉冲相位可以推算出被测量对象的旋转角度或者位置。

增量式光电编码器具有精度高、反应迅速、功耗低、体积小、易于安装等优点，广泛应用于工业自动化、机械、航空、军工等领域。

增量式编码器的工作原理与使用方法

增量式编码器的工作原理与使用方法1.结构：增量式编码器由光电传感器阵列、码盘和电子信号处理电路组成。

光电传感器阵列包括光电二极管和光敏电阻，用于检测码盘上的光透过和光遮挡。

2.码盘：码盘是由透光和不透光的窄间隙和窄条纹组成的圆盘。

当旋转运动导致光被遮挡或透过窄间隙时，光电传感器会检测到光的变化，并产生相应的电信号。

3.光电传感器阵列：光电二极管和光敏电阻构成的传感器阵列分别用于检测光照和光敏电阻变化。

当光透过窄间隙时，光照到达光电二极管，产生电信号。

当光被窄条纹遮挡时，光照到达光敏电阻降低，产生电信号。

4.电子信号处理电路：光电传感器产生的电信号经过处理电路进行滤波、放大和转换，最终生成数字脉冲。

1.安装：将增量式编码器固定在旋转轴上，使码盘与旋转轴相连接。

确保编码器以稳定和可靠的方式与旋转物体相连。

2. 连接：将编码器的电子信号处理电路连接到相应的信号接口，通常是通过接口线连接到外部设备。

常见的接口包括RS422、TTL和Open Collector。

3.供电：为编码器供电，通常是通过外部电源提供直流电压。

确保供电电压符合编码器的规格要求。

4.信号读取：读取编码器产生的数字脉冲信号，可以通过外部计数器或控制器进行读取。

读取过程中需要注意信号的稳定性和读取频率的合理设置。

5.解码和计数：根据编码器的规格和应用需求，使用解码算法将数字脉冲转换成具体的旋转运动参数，例如角度、速度或位置。

根据需要进行计数，实现对旋转运动的准确测量。

需要注意的是，增量式编码器只能测量相对运动，而不能提供绝对位置信息。

因此，需要在启动时将编码器与参考位置对齐，并动态追踪旋转运动，以实现准确的位置测量。

总结起来，增量式编码器通过利用光电传感器阵列检测旋转运动时光照的变化来产生数字脉冲信号，经过信号处理电路转换成数字脉冲，然后通过解码和计数将其转换成具体的旋转运动参数。

合理使用增量式编码器可以实现旋转运动的精准测量与控制。

增量光电编码器寻零设计

增量光电编码器寻零设计增量光电编码器是一种常用的位置传感器，用于测量物体的位置和运动。

在使用增量光电编码器时，常常需要对其进行寻零操作，以确保测量的准确性和稳定性。

以下是有关增量光电编码器寻零设计的相关参考内容。

1. 寻零原理：增量光电编码器通常由编码盘和光电传感器组成。

编码盘上有一组固定的刻线，光电传感器通过检测刻线的变化来得到物体的位置和运动信息。

寻零操作即是将光电传感器的起始位置与刻线的初始位置对齐。

2. 寻零过程：寻零的具体过程和方法可以根据具体的应用场景进行设计。

一般的寻零过程可以分为以下几个步骤：（1）将物体移动至起始位置，确保光电编码器能够测量到物体的位置信息。

（2）获取光电传感器的输出信号。

根据不同编码器的接口和协议，可以使用模拟信号或数字信号进行测量。

（3）通过比较光电传感器的输出信号和预设的起始位置，确定偏差值。

（4）调整物体的位置，使得偏差值接近零。

可以通过手动或自动的方式进行调整。

（5）持续监测光电传感器的输出信号，直到偏差值接近零并保持稳定。

注意：在进行寻零操作时，需要考虑光电编码器的精度和刻线的可读性，以及其他可能的误差来源。

3. 寻零设计的考虑因素：（1）精度要求：根据具体的应用要求，确定寻零的精度要求。

这将影响到调整物体位置的精细程度。

（2）寻零速度：根据实际需要，确定寻零的速度要求。

这将影响到调整物体位置的快慢程度。

（3）稳定性：寻零后，需要保持获取到的位置信息的稳定性。

因此，在设计寻零过程时，需要考虑如何减少或消除由于外界干扰而引起的测量误差。

4. 寻零的应用：增量光电编码器的寻零设计可应用于各种需要准确测量物体位置和运动的场合，例如：（1）工业自动化领域：用于机器人和数控机床等的位置控制和运动控制。

（2）机械设计和制造：用于测量机械零部件的位置和运动，以及反馈给控制系统。

（3）仪器仪表领域：用于测量实验设备和测试仪器的位置和运动。

（4）航空航天领域：用于航空航天器的姿态和运动测量。

光电编码器分类及作用

光电编码器分类及作用光电编码器是一种将位置信息转化为数字信号的装置，由光电传感器和编码盘组成，可以用于测量物体的位置、速度、角度等参数。

根据不同的测量原理和应用领域，光电编码器可以分为几种不同的分类。

下面将介绍几种常见的光电编码器分类及其作用。

一、增量式光电编码器增量式光电编码器是测量物体位置变化的一种常用装置。

它通过将旋转或线性运动转化为光脉冲信号的方式，来测量物体的位置变化和速度。

光电编码器中的编码盘上有一系列的刻线，传感器通过感应这些刻线上的反射光来测量位置变化。

由于编码盘上刻线的数量有限，所以测量范围有一定的上限。

增量式光电编码器特点是测量范围较小，测量精度较高，适用于精密仪器和传感器等领域。

增量式光电编码器的工作原理是通过感应编码盘上的光信号，并将其转化为电信号。

一般来说，编码盘上的光信号是由两个光栅和一个光电传感器组成的。

光栅上的光线会被编码盘上的刻线阻挡或通过，使得光电传感器能够产生相应的电信号。

根据光电传感器产生的电信号波形和频率变化，可以计算出物体的位置和速度。

增量式光电编码器的作用主要体现在对位置和速度的测量上。

它可以实时监测物体的运动状态，并输出与之相对应的信号，供控制系统进行处理和反馈。

在机械制造、机器人、自动化生产线等领域中，增量式光电编码器被广泛应用于位置控制、速度调节、运动监测等方面。

二、绝对式光电编码器相对于增量式光电编码器，绝对式光电编码器能够直接读取物体的绝对位置信息，不需要通过计数来计算。

它可以在任意位置开始测量，不会因断电或重新启动而丢失数据。

绝对式光电编码器的编码盘上有多条同心圆，每条同心圆上有不同数量或形状的刻线，通过感应这些刻线的反射光来测量绝对位置。

绝对式光电编码器特点是测量范围大，测量精度较高，适用于需要直接读取位置信息的应用场合。

绝对式光电编码器的工作原理是通过感应编码盘上的光信号，并将其转化为二进制编码，从而得到物体的绝对位置。

编码盘上的光信号是由多个光栅和光电传感器组成的，每个光栅上的刻线数量和排列方式都不同，对应不同的二进制编码。

增量式光电编码器工作原理

增量式光电编码器工作原理
增量式光电编码器是一种用于测量或检测物体位置或运动的装置，基本原理是通过传感器接收和解码光源经过光栅（轮盘）角度的变化。

光电编码器通常由光栅、发光二极管（LED）光源、光电传感器和解码器组成。

光栅是一个具有固定周期的光透过和光遮挡区域形成的轮盘。

光源发出光线，光线经过光栅后，会在转动时通过或遮挡光电传感器。

光电传感器将光线的变化转换为电信号，并通过解码器将其转换为数字脉冲信号。

在工作时，光源持续发出光线，光线穿过光栅。

转轮转动时，光线在光栅上会发生周期性的遮挡和透过，光电传感器会根据光线的遮挡程度或透过程度输出相应的电信号。

解码器接收到这些信号后，会将其转换为数字脉冲信号，以表示物体位置或运动。

增量式光电编码器通常采用两个光电传感器，分别称为A相和B相传感器，以获得更精确的位置和方向信息。

当转轮旋转一周时，A相和B相传感器会输出一系列的脉冲信号，这些信号可以用来计算物体的位置和速度。

总之，增量式光电编码器通过光栅、光电传感器和解码器的组合，将物体位置或运动转换为数字脉冲信号，从而实现对物体位置和运动的测量和控制。

光电编码器概述

显然，位数n越大，所能分辨的角度越小，测量精度就越高。图4-8(c)为4位格雷码盘，其特点是任意两个相邻数码间只有一位是变化的，可消除非单值性误差。由于电刷安装位置引起的误差最多不会超过“1”，使误差大为减小。
4.2.3 编码器在数控机床中的应用 (1) 位移测量。在数控机床中编码器和伺服电动机同轴连接或连接在滚珠丝杠末端用于工作台和刀架的直线位移测量。在数控回转工作台中，通过在回转轴末端安装编码器，可直接测量回转工作台的转角位移。 (2) 主轴控制。当数控车床主轴安装编码器后，则该主轴具有C轴插补功能，可实现主轴旋转与z坐标轴进给的同步控制；恒线速切削控制，即随着刀具的径向进给及切削直径的逐渐减小或增大，通过提高或降低主轴转速，保持切削线速度不变；主轴定向控制等。
4.2 光电编码器
编码器是一种旋转式转角位移检测元件，通常装在被检测的轴上．随被
测轴一起旋转，可将被测轴的角位移转换成增量式脉冲或绝对式代码的形
式。编码器根据输出信号的方式不同，可分为脉冲增量式编码器和绝对式编码器。
4.2.1 增量式编码器
常用的增量式旋转编码器为增量式光电编码器，如图4-6所示。光电编码器由带聚光镜的发光二极管(LED)、光栏板、光电码盘、光敏元件及信号处理电路组成。其中，光电码盘是在一块玻璃圆盘上镀上一层不透光的金属薄膜，然后在上面制成圆周等距的透光和不透光相间的条纹，光栏板上具有和光电码盘相同的透光条纹。光电码盘也可由不锈钢薄片制成。当光电码盘旋转时，光线通过光栏板和光电码盘产生明暗相间的变化，由光敏元件接收，光敏元件将光信号转换成电脉冲信号。光电编码器的测量精度取决于它所能分辨的最小角度，而这与光电码盘圆周的条纹数有关，即分辨角为
4.2 光电编码器

增量式编码器的工作原理

增量式编码器的工作原理
增量式编码器是一种最常用的旋转编码器，它通过检测旋转轴的转动来确定位置和方向。

它由两部分组成：光电转换器和码盘。

光电转换器是由发光二极管和光敏二极管组成的一对光电装置。

发光二极管发射红外光束，光敏二极管接收其中的光信号，当光束被断开或阻挡时，光敏二极管就会输出一个电信号。

码盘是一个圆形的光透镜，以轴为中心，在周围的圆周上划分成许多等分的区域。

在每个相邻区域的边缘上，有一排等距的小孔。

当轴旋转时，有光透过光孔并由光电转换器接收，从而产生一个电信号。

增量式编码器的工作原理如下：
1. 轴旋转时，与码盘接触的部分也随之旋转，光透过光孔和不与光孔对应的区域的交替周期性变化。

2. 光电转换器将光信号转换成相应的电信号，发射二极管和光敏二极管的输出分别被连接于后续电路中。

3. 后续电路对编码器输出进行解码，通过计算电信号的数量和相对时间关系，分别确定轴的位置和方向。

4. 当轴停止转动时，编码器输出的信号保持不变，而后续电路不再接收旋转信号。

增量型编码器与绝对型编码器区别是什么意思

增量型编码器与绝对型编码器区别是什么意思增量型编码器与绝对型编码器区别是什么意思一、编码器的分类根据检测原理，编码器可分为光学式、磁式、感应式和电容式，根据其刻度方法及信号输出形式，可分为增量式、绝对式以及混合式三种。

1.1增量式编码器增量式编码器是直接利用光电转换原理输出三组方波脉冲A、B和Z相；A、B两组脉冲相位差90。

，从而可方便的判断出旋转方向，而Z相为每转一个脉冲，用于基准点定位。

它的优点是原理构造简单，机械平均寿命可在几万小时以上，抗干扰能力强，可靠性高，适合于长距离传输。

其缺点是无法输出轴转动的绝对位置信息。

1.2绝对式编码器绝对式编码器是直接输出数字的传感器，在它的圆形码盘上沿径向有若干同心码盘，每条道上有透光和不透光的扇形区相间组成，相邻码道的扇区树木是双倍关系，码盘上的码道数是它的二进制数码的位数，在吗盘的一侧是光源，另一侧对应每一码道有一光敏元件，当吗盘处于不同位置时，各光敏元件根据受光照与否转换出相应的电平信号，形成二进制数。

这种编码器的特点是不要计数器，在转轴的任意位置都可读书一个固定的与位置相对应的数字码。

显然，吗道必须N条吗道。

目前国内已有16位的绝对编码器产品。

1.3混合式绝对编码器混合式绝对编码器，它输出两组信息，一组信息用于检测磁极位置，带有绝对信息功能；另一组则完全同增量式编码器的输出信息。

二、光电编码器的应用1、角度测量汽车驾驶模拟器，对方向盘旋转角度的测量选用光电编码器作为传感器。

重力测量仪，采用光电编码器，把他的转轴与重力测量仪中补偿旋钮轴相连，扭转角度仪，利用编码器测量扭转角度变化，如扭转实验机、渔竿扭转钓性测试等。

摆锤冲击实验机，利用编码器计算冲击是摆角变化。

2、长度测量计米器，利用滚轮周长来测量物体的长度和距离。

拉线位移传感器，利用收卷轮周长计量物体长度距离。

联轴直测，与驱动直线位移的动力装置的主轴联轴，通过输出脉冲数计量。

介质检测，在直齿条、转动链条的链轮、同步带轮等来传递直线位移信息。

简述增量式光电编码器的工作原理

简述增量式光电编码器的工作原理
增量式光电编码器是一种常用的非接触式测量设备，它通过感应光电传感器接收到的光电信号来测量物体的位置、运动速度和方向等参数。

其工作原理可以分为两个方面来描述：光电信号产生和信号处理。

光电信号产生方面：增量式光电编码器通常由光电传感器和转动的编码盘组成。

编码盘上有一定的结构，如脉冲孔、光栅带等。

当编码盘转动时，光电传感器会感应到被物体穿越或反射的光线，并产生光电信号。

光电信号的产生一般是通过光电二极管或光电三极管来实现，这些光电器件可以将光信号转换为电信号。

信号处理方面：光电信号产生后，需要进行信号处理以获得有用的测量信息。

这一过程一般由计数器或称为脉冲计数器来完成。

计数器会记录光电信号的上升沿或下降沿的个数，从而确定物体所处的位置或运动速度。

通常，计数器会编码为数字信号输出，便于人们读取和使用。

总结：增量式光电编码器的工作原理就是通过光电传感器感应到编码盘上的光信号，将光信号转换为电信号，并通过计数器进行信号处理从而获得有用的测量信息。

它具有非接触式、精度高、可靠性好等特点，广泛应用于机械设备、自动化系统、位置测量等领域。

增量式光电编码器结构

增量式光电编码器结构
增量式光电编码器是一种机电一体化的设备，主要由光电传感器、光栅、旋转盘、信号处理器等组成。

光电传感器通常采用光电二极管，用于检测光栅上的光信号。

光栅是一种具有规律条纹的圆盘，通常有黑色和白色的条纹交替排列，旋转盘与光栅通过机械传动装置相连，使得旋转盘与光栅同步旋转。

当旋转盘旋转时，光电传感器会检测到光栅上黑白条纹的变化，产生电信号。

这些电信号经过信号处理器处理后，可以得到旋转盘的位置和速度信息。

增量式光电编码器的工作原理是通过检测光栅上的光信号来测量旋转盘的角度变化。

光栅上的黑白条纹按照一定的编码规则进行排列，可以将旋转角度转换为具有固定脉冲数的电信号。

根据脉冲数的不同，增量式光电编码器可分为单脉冲和多脉冲两种。

单脉冲编码器每旋转一周只产生一个脉冲信号，用于测量位置。

多脉冲编码器每旋转一周产生多个脉冲信号，用于测量位置和速度。

增量式光电编码器具有结构简单、测量精度高、响应速度快等优点，在机械设备中广泛应用，如数控机床、机器人、航空航天等领域。

增量式光电编码器原理及其结构

增量式光电编码器原理及其结构一、原理：在增量式光电编码器中，光源会照射到一个透明轮上，该透明轮带有等分的透明窗口。

当轮子转动时，透明窗口会阻挡光线，使得光电传感器输出电平发生变化。

透明窗口的等分数量决定了编码器的分辨率，即每个窗口对应一个编码脉冲。

二、结构：1.光源：光源通常是一颗发光二极管(LED)，其发出的红外光能够穿过透明轮的窗口。

2.透明轮：透明轮通常由玻璃或塑料材料制成，其表面有等分的透明窗口。

透明窗口的数量决定了编码器的分辨率，通常分辨率越高，透明窗口越多。

3.光电传感器：光电传感器通常是通过光电二极管和光敏三极管组成的，它们被放置在透明轮的一侧。

当光敏三极管检测到透明窗口时，会产生电压信号输出。

4.信号处理：光电传感器的输出电信号需要经过信号处理电路进行处理。

一般来说，处理电路可以将原始信号进行放大、滤波和正交解调等处理，获得更稳定和精确的信号输出。

处理后的信号可以传递给控制系统进行运动反馈和位置测量。

三、工作原理：当轮子转动时，透明窗口会阻挡光线，导致光电传感器输出电平发生变化。

光电传感器接收到的电信号可以分为两个通道，A通道和B通道。

在A通道和B通道中，输出电平存在90度相位差的关系。

通过检测A和B通道的信号来确定运动的方向和速度。

在编码器的工作过程中，通过对A和B通道的计数来计算出运动的脉冲数。

根据设定的分辨率，可以将脉冲数转化为具体的位移和速度。

通常通过进行积分和微分操作，可以得到更加准确的位置和速度信息。

总结：增量式光电编码器是一种常用的测量装置，它通过光电传感器将物理量转化为电信号进行测量。

其结构包括光源、透明轮、光电传感器和信号处理部分。

工作原理是通过透明轮上的透明窗口对光线的阻断来计算运动的位置和速度。

通过对A通道和B通道的计数，可以得到脉冲数，并将其转化为具体的位移和速度信息。

增量式光电编码器在机械运动控制系统中起着重要的作用。

增量式光电编码器的组成

增量式光电编码器的组成
————————————————————————————————作者：————————————————————————————————日期：
增量式光电编码器的组成
光电编码2E(photoctecmc encoder)是通过光电转换，将机械、几何位移员转换成脉冲或数字量的传感器，它卞要用于速度或位置(角度)的检测。

典型的光电编码器由码盘(disk)、检测光栅(mask)、光电转换电路(包括光源、光敏器件、倍号转换电路)、机械部件等组成。

一般来说，根据光电编码器产生脉冲的方式不问，可以分为增量式、绝对式以及复合式二大类。

THWSK-2A上常采用的是增量式光电编码器。

其结构如图所示。

图增量式光电编码器的组成。

增量式光电编码器的工作原理

增量式光电编码器的工作原理
增量式光电编码器是一种常见的位置测量设备，它通过光电传感器和编码盘来测量旋转或线性运动的位置。

它的工作原理基于光电效应和编码原理。

光电编码器由光电传感器和编码盘两部分组成。

编码盘通常由透明的圆盘或条形码组成，在圆盘或条形码上有一定数量的刻度或孔，每个刻度或孔代表一个位置。

光电传感器则是一种能够转换光信号为电信号的传感器，通常由光电二极管和光敏二极管组成。

当编码盘旋转或线性运动时，光电传感器会感知到光信号的变化。

当光线穿过编码盘上的刻度或孔时，光电传感器会产生一个电信号。

这个电信号的频率和相位变化与编码盘的位置变化成正比，可以通过计数器或微处理器来测量和计算。

增量式光电编码器还可以通过增量式编码盘来测量速度和方向。

增量式编码盘通常由两个光电传感器和一个编码盘组成。

编码盘上的刻度或孔被分成两组，每组刻度或孔之间相隔一定的角度。

当编码盘旋转时，两个光电传感器会产生两个正弦波信号，这些信号的相位差可以用来测量转动方向。

信号的频率与速度成正比。

总之，增量式光电编码器是一种精确测量位置和速度的设备，它的工作原理基于光电效应和编码原理。

它可以广泛应用于机械、自动化、机器人等领域。
