耐高压透明液压节流阀的原理及设计
节流阀的工作原理
节流阀的工作原理
节流阀是一种用来调节流体流量的装置。
它基本由阀体、阀芯和阀座组成。
当流体进入节流阀，在通过阀芯和阀座之间的缝隙时，由于缝隙的宽度较窄，流体流速增大，从而使流量减小。
节流阀的工作原理主要有以下几点：
1. 原理一：节流阀通过调节阀芯的移动位置，改变流体流经的有效横截面积，从而改变流通截面的大小，进而控制流量。
当阀芯上升，流通截面减小，流体流速增大，流量减小；当阀芯下降，流通截面增大，流体流速减小，流量增加。
2. 原理二：节流阀通过改变流体流通的流道形状，使流体流速发生改变，进而控制流量。
例如，通过增大流通截面的扩散段，流体的流速降低，从而流量增加；通过缩小流通截面的收缩段，流体的流速增大，从而流量减小。
3. 原理三：节流阀通过阀座与阀芯之间的摩擦力来控制流量。
阀芯位于阀座上方，在流体流过时，阀芯会受到来自流体的上推力和其自身受到的重力作用，产生与流速成正比的摩擦阻力。
当流速增大时，摩擦阻力也增大，从而降低流量；反之，当流速减小时，摩擦阻力减小，流量增加。
综上所述，节流阀通过调节流体流通截面的大小、改变流道形状和利用阀芯与阀座之间的摩擦力来实现流量的控制。
这种工作原理使得节流阀在各种流体控制系统中有广泛的应用，如水、油、气体等。
节流阀的工作原理
节流阀的工作原理引言概述：节流阀是一种常见的控制流体流量的装置，广泛应用于工业领域。
本文将详细介绍节流阀的工作原理，包括流体流动的基本原理、节流阀的结构和主要组成部分、节流阀的工作过程、节流阀的调节方式以及节流阀的应用范围。
正文内容：1. 节流阀的基本原理1.1 流体流动的基本原理流体通过管道中流动时，会受到管道内壁的阻力和摩擦力的影响，导致流速的变化。
流速越大，流体受到的阻力越大，流速越小，流体受到的阻力越小。
1.2 节流阀的作用原理节流阀通过改变管道的截面积，改变流体流过节流阀的通道大小，从而改变流体的流速和流量。
当节流阀开度较小时，管道的截面积较小，流速较大，流量较小；当节流阀开度较大时，管道的截面积较大，流速较小，流量较大。
通过调节节流阀的开度，可以实现对流体流量的控制。
2. 节流阀的结构和主要组成部分2.1 节流阀的结构节流阀一般由阀体、阀座、阀芯、阀杆、密封装置和操作装置等组成。
其中，阀体是节流阀的主要部件，负责固定和支撑其他部件；阀座和阀芯之间的间隙决定了节流阀的开度；阀杆用于控制阀芯的运动；密封装置用于确保阀门的密封性能；操作装置用于控制节流阀的开启和关闭。
2.2 节流阀的主要组成部分节流阀的主要组成部分包括阀体、阀座、阀芯、阀杆、密封装置和操作装置。
阀体是节流阀的外壳，具有固定和支撑其他部件的作用；阀座和阀芯之间的间隙决定了节流阀的开度；阀杆用于控制阀芯的运动；密封装置用于确保节流阀的密封性能；操作装置用于控制节流阀的开启和关闭。
3. 节流阀的工作过程3.1 节流阀的开启过程当操作装置打开节流阀时，阀芯受到阀杆的推动，向上移动，使阀座与阀芯之间的间隙逐渐增大。
流体通过节流阀的通道时，由于截面积的变化，流速逐渐减小，流量逐渐增大。
3.2 节流阀的关闭过程当操作装置关闭节流阀时，阀芯受到阀杆的拉动，向下移动，使阀座与阀芯之间的间隙逐渐减小。
流体通过节流阀的通道时，由于截面积的变化，流速逐渐增大，流量逐渐减小。

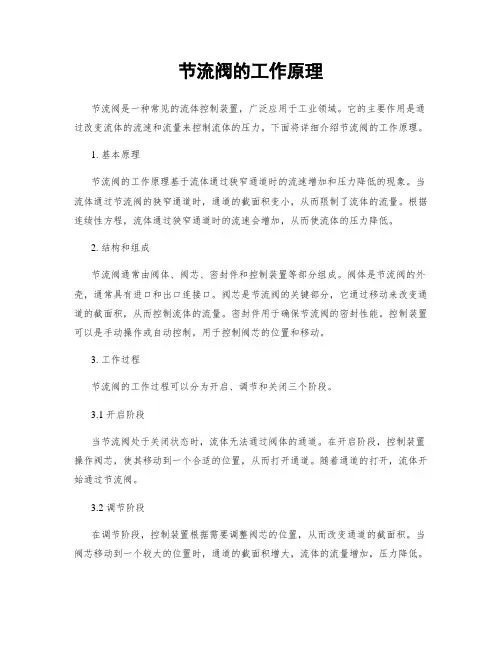

节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流体控制装置，广泛应用于工业领域。
它的主要作用是通过改变流体的流速和流量来控制流体的压力。
下面将详细介绍节流阀的工作原理。
1. 基本原理节流阀的工作原理基于流体通过狭窄通道时的流速增加和压力降低的现象。
当流体通过节流阀的狭窄通道时，通道的截面积变小，从而限制了流体的流量。
根据连续性方程，流体通过狭窄通道时的流速会增加，从而使流体的压力降低。
2. 结构和组成节流阀通常由阀体、阀芯、密封件和控制装置等部分组成。
阀体是节流阀的外壳，通常具有进口和出口连接口。
阀芯是节流阀的关键部分，它通过移动来改变通道的截面积，从而控制流体的流量。
密封件用于确保节流阀的密封性能。
控制装置可以是手动操作或自动控制，用于控制阀芯的位置和移动。
3. 工作过程节流阀的工作过程可以分为开启、调节和关闭三个阶段。
3.1 开启阶段当节流阀处于关闭状态时，流体无法通过阀体的通道。
在开启阶段，控制装置操作阀芯，使其移动到一个合适的位置，从而打开通道。
随着通道的打开，流体开始通过节流阀。
3.2 调节阶段在调节阶段，控制装置根据需要调整阀芯的位置，从而改变通道的截面积。
当阀芯移动到一个较大的位置时，通道的截面积增大，流体的流量增加，压力降低。
相反，当阀芯移动到一个较小的位置时，通道的截面积减小，流体的流量减小，压力增加。
通过不断调节阀芯的位置，可以实现对流体流量和压力的精确控制。
3.3 关闭阶段在关闭阶段，控制装置操作阀芯，使其移动到关闭位置，从而完全关闭通道，停止流体的流动。
4. 应用领域节流阀广泛应用于各个工业领域，如石油化工、电力、冶金、船舶等。
具体应用包括流体控制、压力调节、流量调节等。
例如，在石油化工领域，节流阀常用于调节管道中的流体流量和压力，以满足生产过程的要求。
5. 优点和注意事项节流阀具有以下优点：- 简单可靠：节流阀的结构相对简单，操作可靠，适用于各种工况。
- 精确控制：通过调节阀芯的位置，可以实现对流体流量和压力的精确控制。
节流阀的工作原理
工作原理：
液压单向阀是依靠控制流体压力，可以使单向阀反向流通的阀。
这种阀在煤矿机械的液压支护设备中占有较重要的地位。
液压单向阀与普通单向阀不同之处是多了一个控制油路K，当控制油路未接通压力油液时，液压单向阀就象普通单向阀一样工作，压力油只从进油口流向出油口，不能反向流动。
当控制油路油控制压力输入时，活塞顶杆在压力油作用下向右移动，用顶杆顶开单向阀，使进出油口接通。
若出油口大于进油口就能使油液反向流动。
(1)保持压力。
滑阀式换向阀都有间隙泄漏现象，只能短时间保压。
当有保压要求时，可在油路上加一个液控单向阀，利用锥阀关闭的严密性，使油路长时间保压。
(2)液压缸的“支承”。
在立式液压缸中，由于滑阀和管的泄漏，在活塞和活塞杆的重力下，可能引起活塞和活塞杆下滑。
将液控单向阀接于液压缸下腔的油路，则可防止液压缸活塞和滑块等活动部分下滑。
(3)实现液压缸锁紧。
当换向阀处于中位时，两个液控单向阀关闭，可严密封闭液压缸两腔的油液，这时活塞就不能因外力作用而产生移动。
(4)大流量排油。
液压缸两腔的有效工作面积相差很大。
在活塞退回时，液压缸右腔排油量骤然增大，此时若采用小流量的滑阀，会产生节流作用，
限制活塞的后退速度；若加设液控单向阀，在液压缸活塞后退时，控制压力油将液控单向阀打开，便可以顺利地将右腔油液排出。
(5)作充油阀。
立式液压缸的活塞在高速下降过程中，因高压油和自重的作用，致使下降迅速，产生吸空和负压，必须增设补油装置。
液控单向阀作为充油阀使用，以完成补油功能。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的控制流体流量的装置，它通过改变流体流经的通道截面积来控制流量的大小。
下面将详细介绍节流阀的工作原理。
一、节流阀的基本结构节流阀通常由阀体、阀芯、阀座和操作杆组成。
阀体是节流阀的主要部份，它包含了流体流经的通道。
阀芯是位于阀体内部的活动部件，通过上下挪移来改变通道的截面积。
阀座是阀芯的配合部件，用于控制流体的流量。
操作杆用于控制阀芯的运动，通常由手动操作或者自动控制系统控制。
二、节流阀的工作原理1. 压力差原理节流阀的工作原理基于压力差原理。
当流体通过节流阀时，流体的速度增加，静压力降低。
根据伯努利定律，流体的动能增加，而静能减小。
因此，流体在通过节流阀时会发生速度增加、压力降低的现象。
2. 流体流速控制节流阀通过改变通道截面积来控制流体的流速。
当阀芯向上挪移时，通道截面积减小，流速增加；当阀芯向下挪移时，通道截面积增大，流速减小。
通过调整阀芯的位置，可以实现对流体流速的精确控制。
3. 流体流量控制节流阀还可以通过改变通道截面积来控制流体的流量。
流量是流速和通道截面积的乘积，通过改变通道截面积，可以调节流量的大小。
当阀芯向上挪移时，通道截面积减小，流量减小；当阀芯向下挪移时，通道截面积增大，流量增加。
4. 压力平衡节流阀的工作原理还涉及到压力平衡。
当流体通过节流阀时，阀芯上下两侧的压力会发生差异。
为了保持压力平衡，节流阀通常会设计成双座式或者多座式结构。
这些结构可以通过调整阀芯和阀座之间的间隙，使得上下两侧的压力保持平衡，从而实现稳定的流量控制。
三、节流阀的应用领域节流阀广泛应用于各种工业领域，包括石油化工、电力、冶金、制药、食品加工等。
它们常用于控制流体的流量和压力，以满足生产过程中的需要。
1. 流量控制节流阀可以根据生产需求来调节流体的流量，确保流量在合适的范围内。
例如，在化工过程中，需要精确控制反应物的流量，以确保反应过程的稳定性和产品质量。
2. 压力控制节流阀可以通过调节通道截面积来控制流体的压力。

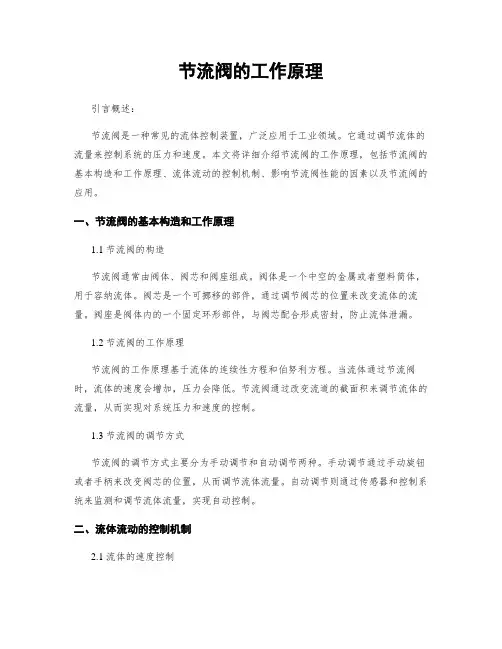

节流阀的工作原理
节流阀的工作原理引言概述：节流阀是一种常见的流体控制装置，广泛应用于工业领域。
它通过调节流体的流量来控制系统的压力和速度。
本文将详细介绍节流阀的工作原理，包括节流阀的基本构造和工作原理、流体流动的控制机制、影响节流阀性能的因素以及节流阀的应用。
一、节流阀的基本构造和工作原理1.1 节流阀的构造节流阀通常由阀体、阀芯和阀座组成。
阀体是一个中空的金属或者塑料筒体，用于容纳流体。
阀芯是一个可挪移的部件，通过调节阀芯的位置来改变流体的流量。
阀座是阀体内的一个固定环形部件，与阀芯配合形成密封，防止流体泄漏。
1.2 节流阀的工作原理节流阀的工作原理基于流体的连续性方程和伯努利方程。
当流体通过节流阀时，流体的速度会增加，压力会降低。
节流阀通过改变流道的截面积来调节流体的流量，从而实现对系统压力和速度的控制。
1.3 节流阀的调节方式节流阀的调节方式主要分为手动调节和自动调节两种。
手动调节通过手动旋钮或者手柄来改变阀芯的位置，从而调节流体流量。
自动调节则通过传感器和控制系统来监测和调节流体流量，实现自动控制。
二、流体流动的控制机制2.1 流体的速度控制节流阀通过改变流道的截面积来控制流体的速度。
当流道的截面积减小时，流体通过的面积减小，速度增加；当流道的截面积增大时，流体通过的面积增大，速度减小。
2.2 流体的压力控制节流阀通过调节流体的速度来控制压力。
根据伯努利方程，当流体通过节流阀时，速度增加，压力降低；速度减小，压力增加。
通过调节节流阀的开度，可以改变流体的速度，从而控制系统的压力。
2.3 流体的流量控制节流阀通过调节流道的截面积来控制流体的流量。
当截面积减小时，流体通过的面积减小，流量减小；当截面积增大时，流体通过的面积增大，流量增加。
通过调节节流阀的开度，可以改变流道的截面积，从而控制流体的流量。
三、影响节流阀性能的因素3.1 流体的性质流体的粘度、密度和温度等性质会影响节流阀的性能。
粘度较大的流体通过节流阀时，流动阻力增加，需要更大的压力来推动流体；密度较大的流体通过节流阀时，流速较小，需要较大的截面积来保证足够的流量。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，它通过改变流体通道的截面积，调节流体的流量和压力。
下面将详细介绍节流阀的工作原理。
一、节流阀的结构和组成节流阀主要由阀体、阀芯、密封装置和操作装置等组成。
阀体是节流阀的主要部件，通常由铸铁、铸钢或者不锈钢制成。
阀芯是控制流体流量的关键部件，通常由不锈钢制成。
密封装置用于保证节流阀的密封性能，常见的有填料密封和金属密封两种形式。
操作装置用于控制阀芯的开启和关闭。
二、节流阀的工作原理节流阀的工作原理基于流体的连续性方程和能量守恒原理。
当流体通过节流阀时，流体的速度和压力会发生变化。
节流阀通过改变流体通道的截面积，从而改变流体通过的通道面积，进而控制流体的流量和压力。
当节流阀彻底关闭时，流体无法通过节流阀，流量为零。
当节流阀逐渐打开时，流体开始通过节流阀，流量逐渐增加。
当节流阀彻底打开时，流体通过节流阀的通道面积最大，流量达到最大值。
节流阀的工作原理可以通过伯努利方程来解释。
根据伯努利方程，流体的速度和压力存在反比关系。
当流体通过节流阀时，通道的截面积减小，流速增加，压力降低。
反之，通道的截面积增大，流速减小，压力增加。
三、节流阀的应用领域节流阀广泛应用于各个行业，特殊是流体控制领域。
下面列举几个常见的应用领域：1. 水力工程：节流阀用于调节水流量和压力，保证水力工程的正常运行。
2. 石油化工：节流阀用于控制石油、天然气等流体的流量和压力，保证工艺过程的稳定性。
3. 制药工业：节流阀用于控制药液的流量和压力，确保药物生产的准确性和稳定性。
4. 食品加工：节流阀用于调节食品加工过程中的流体流量和压力，保证产品质量。
5. 供暖系统：节流阀用于调节供暖系统中的热水流量和压力，实现室温控制。
四、节流阀的特点和优势节流阀具有以下特点和优势：1. 简单可靠：节流阀结构简单，工作可靠，使用寿命长。
2. 调节范围广：节流阀可根据需要调节流体的流量和压力，具有较大的调节范围。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流量控制装置，广泛应用于工业、农业、建筑等领域。
它通过改变介质流动的截面积来控制流量的大小，从而实现对流体的调节和控制。
节流阀的工作原理可以简单描述为：通过改变流体通过节流阀的通道截面积，从而改变流体的流速和压力。
下面将详细介绍节流阀的工作原理。
1. 压力差驱动原理节流阀的工作原理基于流体在管道中的流动原理。
当流体通过节流阀时，由于节流阀通道的截面积较小，流体的速度增加，而根据伯努利定律，速度增加会导致压力降低。
因此，通过改变节流阀的开度，可以改变流体通过节流阀时的速度和压力。
2. 流体流动的连续性原理根据流体流动的连续性原理，流体通过节流阀的截面积减小时，流速会增加，而流体质量流量保持不变。
流速的增加会导致动能增加，静压能降低，从而实现对流体流量的调节。
3. 节流效应原理节流阀的通道中存在着节流效应，即流体通过狭窄通道时会发生速度增加、压力降低的现象。
这是由于流体分子在通道中发生相互碰撞，从而减小了流体分子之间的平均自由程，导致流体分子速度增加，压力降低。
4. 流体动力学原理节流阀的工作原理还涉及到流体动力学的基本原理。
当流体通过节流阀时，由于通道截面积的变化，流体会产生局部的加速和减速现象，从而引起压力变化。
利用这种压力变化，可以实现对流体流量的调节和控制。
综上所述，节流阀的工作原理是通过改变介质流动的截面积，从而调节流体的流速和压力。
节流阀的工作原理基于压力差驱动、流体流动的连续性、节流效应和流体动力学等原理。
通过合理选择节流阀的结构和调节方式，可以实现对流体流量的精确控制，满足不同工况下的需求。
节流阀工作原理和作用
节流阀工作原理和作用节流阀是一种常用的流量调节装置，它通过改变流体通过断面的面积来调节流量，从而实现对流体流速和压力的控制。
本文将从节流阀的工作原理和作用两个方面进行介绍。
一、节流阀的工作原理节流阀的工作原理基于伯努利定律和连续性方程。
伯努利定律指出，在流体流动过程中，流速增大时压力降低，流速减小时压力升高。
连续性方程则描述了流体在连续流动过程中，通过断面的流量是恒定的。
节流阀通常由一个可以改变流道断面积的活塞或阀瓣组成。
当节流阀打开时，流体可以自由地通过节流阀，此时流道的断面积较大，流速较快，压力较低。
当节流阀关闭时，流体只能通过节流阀的缝隙或孔径，此时流道的断面积较小，流速较慢，压力较高。
二、节流阀的作用1. 流量调节：节流阀通过改变流道的断面积，可以调节流体通过节流阀的流量。
当需要减小流量时，可以关闭节流阀，使流体通过的断面积减小，从而减小流量；当需要增大流量时，可以打开节流阀，使流体通过的断面积增大，从而增大流量。
2. 压力控制：节流阀可以通过调节流体通过节流阀的断面积，控制流体的压力。
当需要增加压力时，可以关闭节流阀，使流体通过的断面积减小，从而增加流体的压力；当需要降低压力时，可以打开节流阀，使流体通过的断面积增大，从而降低流体的压力。
3. 流速限制：节流阀可以限制流体通过节流阀的最大流速。
通过调节节流阀的开度，可以限制流体通过的断面积，从而限制流体的流速。
这在液体或气体流速过大时，可以起到保护管道和设备的作用。
4. 能量损失：节流阀通过将流体的压力能转化为动能，使流体的压力降低。
这种能量转换会产生一定的能量损失，导致流体的能量减少。
这在某些系统中可以起到消除压力脉动或减小噪音的作用。
总结：节流阀通过改变流体通过断面的面积，实现对流体流速和压力的控制。
其工作原理基于伯努利定律和连续性方程，通过调节节流阀的开度，可以调节流量、控制压力、限制流速和消除压力脉动。
节流阀在工业生产和日常生活中起到了重要的作用。
节流阀的工作原理解析
节流阀的工作原理解析1前言流量控制阀简称流量阀，它是通过改变各阀通流面积的大小来进行调节液阻和输出流量，从而控制执行元件的运动速度，即。
常用的流量控制阀有节流阀和调速阀。
本文将重点分析流量阀中的节流阀，对节流阀的结构、性能及应用展开分析。
2 节流阀的结构和工作原理如图1（a）图所示，节流阀主要有阀体、阀芯、弹簧和调节手轮等零部件组成，通过调节手轮来控制节流阀阀口的开大与关小，即调节手轮，从而移动节流阀的阀芯，导致节流阀阀口面积发生改变，从而就控制了通过节流阀往外液体的输出流量，又由于执行元件液压缸一旦安装好，其面积不可改变，通过，最终来调节执行元件液压缸的运动速度。
图1 节流阀结构图及简图3节流阀的流量特性如图2所示为节流阀进口节流调速回路，在此回路中由于所使用的动力装置为定量泵，并且节流阀要起到节流作用，所以溢流阀的阀口是处于常开状态的，假设溢流阀的调节压力为p y，定量泵出口的压力为p p，根据油液的液力在管道当中等值传递，在此p p=p y并且还等于节流阀进口压力，节流阀出口的压力就等于p1，而p2=0。
图2 节流阀进口节流调速回路假设定量泵的流量为q p，通过溢流阀的流量为△q，通过节流阀的流量为q1，执行元件液压缸左腔面积为A1，右腔面积为A2，而本回路中节流阀控制执行元件液压缸左腔的进油流量，所以执行元件液压缸运动速度为（1）在公式（1）中，A1的面积在此回路中是无法改变的，所以调节通过节流阀的流量q1即可调节执行元件液压缸的运动速度v，而节流阀流量计算公式为（2）假设节流阀的口为薄壁小孔，那么（2）式中的C=cq A T为节流阀口的通流面积，△p为节流阀进出口两端之间的压力差，根据前面分析△p=py-p1，m=0.5，由此将以上分析的内容带入到公式（2）中，得（3）在此公式中c q为流量系数，其都有固定取值，ρ=900，p y为固定取值，即式中可变的是A T和p1，而p1与负载F的大小有关系，即：（4）现在将公式（4）代入到（3）中可得：（5）将公式（5）代入（1）中可得：（6）在公式（6）中，影响执行元件液压缸运动速度的可变值为A T和F，假设节流阀口的面积A T不变，那么F增大时，执行元件液压缸的运动速度v将下降；反之，当F减小时，执行元件液压缸的运动速度v将上升。
节流阀工作原理及作用
节流阀⼯作原理及作⽤节流阀是⼀种通过改变节流的截⾯或者节流的长度以控制流体的流量的阀门。
⼤家在⽣活中可能见的都⽐较少，对节流阀⼯作原理都不太清楚。
下⾯我们⼀起来看⼀下节流阀⼯作原理及作⽤都有什么。
节流阀⼯作原理节流阀在外形和结构上都与截⽌阀⾮常相似，所不同的只是阀瓣的形状和⼯作⾏程，因此，节流阀与截⽌阀的零部件通⽤程度很⾼。
各种截断阀都可以改变介质通道截⾯积，因⽽在⼀定程度上也可以起到调节作⽤，但是它们的调节性能不好。
这是因为它们的启闭件和阀杆是活动连接的，在连接处有间隙，不便调节;启闭件的升降与通道⾯积的改变不成⽐例，因⽽不易做到准确、连续调 节;当通道⾯积⼩⽽介质流速很⼤时，会造成密封⾯的严重冲蚀，并引起阀瓣的振动。
因⽽通常都采⽤专门结构和启闭件形状的节流阀进⾏调节。
节流阀主要⽤于调节流量、压⼒，在选择阀门时必须考虑流量控制范围、压⼒降及其负荷等，以避免过早失效并确保安全使⽤。
⽤于⾼压差节流的阀门要求有专门设计的阀门密封元件。
总的来说，通过阀瓣的最⼤压差不得超过最⼤上游压⼒的20%或200psi (1380kPa)两者中的较⼩值。
具有专门密封元件的阀门可⽤于超出此压差极限的场合。
节流阀的作⽤节流阀能起到控制流体流量的作⽤，⼀般来说在节流阀的压差⼀定时，开⼝的⼤⼩影响着液体流量的变化。
简单来说节流阀起到的主要作⽤有三点：1、截流调速的作⽤截流阀通过对节流截⾯或者是长度的控制来改变流量，这是节流阀起到的主要作⽤也是它的主要功能。
2、起到负载阻⼒的作⽤节流阀还能起到⼀定程度上的负载作⽤，这只是节流阀具有的⼀部分功能，节流阀的主要作⽤仍然是节流调速。
3、压⼒缓冲的作⽤节流阀能对流体起到压⼒缓冲的作⽤，当流体经过节流阀流⼊时，节流阀可以在⼀定程度上阻碍流体的运⾏从⽽减少冲击⼒。
节流阀的分类节流阀按通道⽅式可分为直通式和⾓式两种；按启闭件的形状分，有针形、沟形和窗形三种。
可调节节流阀：阀针和阀芯采⽤硬质合⾦制造，产品按API6A标准设计，具有耐磨、耐冲刷性能。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。
它通过改变流体流经的通道截面积，来控制流体的流速和流量。
节流阀广泛应用于工业生产、液压系统、供水系统等领域。
一、节流阀的基本结构节流阀通常由阀体、阀芯、阀座、阀杆和操作机构等部分组成。
1. 阀体：节流阀的主要外壳，通常由金属材料制成，具有良好的耐压性能和密封性能。
2. 阀芯：位于阀体内的移动部件，可以通过阀杆的升降来改变通道截面积。
阀芯通常采用锥形或圆柱形设计，以便实现流量的调节。
3. 阀座：位于阀体内的固定部件，与阀芯配合，形成流体流经的通道。
4. 阀杆：连接操作机构和阀芯的部件，通过操作机构的控制，使阀芯上下运动，从而改变通道截面积。
5. 操作机构：用于控制阀芯运动的装置，通常包括手动操作装置和自动控制装置。
二、节流阀的工作原理基于流体的连续性方程和伯努利方程。
当流体通过节流阀时，由于通道截面积的改变，流体的速度和压力发生变化。
1. 当节流阀完全关闭时，阀芯与阀座紧密贴合，通道截面积为零，流体无法通过节流阀。
2. 当节流阀逐渐打开时，阀芯开始与阀座分离，通道截面积逐渐增大，流体开始通过节流阀。
3. 随着通道截面积的增大，流体的速度增加，压力下降。
根据伯努利方程，流速越大，压力越低。
4. 当节流阀完全打开时，通道截面积最大，流体速度最大，压力最低。
5. 通过改变阀芯的位置，可以控制通道截面积的大小，从而实现对流体流速和压力的调节。
三、节流阀的特点和应用1. 节流阀具有简单、结构紧凑、体积小、重量轻的特点，适用于安装空间有限的场合。
2. 节流阀具有较高的密封性能和耐压性能，能够在高压和高温条件下稳定工作。
3. 节流阀的调节范围广，可以实现从全关到全开的连续调节。
4. 节流阀的流量特性稳定，能够保持流体流量与阀芯位置的线性关系。
5. 节流阀广泛应用于工业生产中的流量调节、压力控制、液位控制等方面，以及液压系统、供水系统、石油化工等领域。
节流阀的工作原理
节流阀的工作原理节流阀是一种常用的流体控制装置，用于调节流体介质的流量和压力。
它通过改变流道的截面积来改变流体通过节流阀的速度和压力，从而实现流量的调节。
下面将详细介绍节流阀的工作原理。
一、节流阀的结构组成节流阀一般由阀体、阀芯、阀座、阀杆、弹簧等部分组成。
1. 阀体：节流阀的主体部分，通常为金属材料制成，具有一定的强度和耐腐蚀性。
2. 阀芯：位于阀体内，是控制流体通过的关键部件，通常为圆柱形或圆锥形。
3. 阀座：与阀芯配合，用于控制流体的流量和压力，通常为金属或弹性材料制成。
4. 阀杆：连接阀芯和手动或自动操作装置，用于控制阀芯的开启和关闭。
5. 弹簧：用于提供阀芯的弹性力，保证阀芯与阀座之间的密封性。
二、节流阀的工作原理节流阀的工作原理基于流体力学和控制原理，通过改变流道截面积来调节流体的流量和压力。
1. 开启状态：当节流阀处于开启状态时，阀芯与阀座之间的间隙较大，流体可以顺畅地通过节流阀。
此时，流体的流速较快，流道截面积较大，流量较大。
同时，由于流体通过节流阀的速度增加，压力也会降低。
2. 关闭状态：当节流阀处于关闭状态时，阀芯与阀座之间的间隙被完全封闭，阻止了流体的通过。
此时，节流阀的流道截面积为零，流量为零。
同时，由于流体无法通过节流阀，压力会增加。
3. 调节状态：当节流阀处于调节状态时，阀芯与阀座之间的间隙可以根据需要进行调整。
通过改变阀芯的位置，可以改变流道的截面积，从而调节流体的流量和压力。
当阀芯向上移动时，流道截面积减小，流速减慢，流量减小，压力增加。
当阀芯向下移动时，流道截面积增大，流速加快，流量增加，压力降低。
三、节流阀的应用领域节流阀广泛应用于工业生产和生活中的各个领域，如石油、化工、冶金、电力、建筑、水处理等。
1. 石油行业：用于石油开采、储运和加工过程中的流体控制。
2. 化工行业：用于化工生产中的流体调节和控制。
3. 冶金行业：用于冶金过程中的流体控制和调节。
4. 电力行业：用于电力发电和输电系统中的流体控制。
节流阀工作原理
节流阀工作原理1. 简介节流阀是一种常用的流体控制装置，可以调节流体流量并控制流体压力。
节流阀工作原理是基于一定的流体力学原理，通过改变流体流过节流阀的截面积来调节流量。
本文将详细介绍节流阀的工作原理及其主要构造和应用。
2. 工作原理节流阀的工作原理基于伯努利方程和连续性方程。
根据伯努利方程，流体速度与流体压力成反比，即速度越大，压力越小。
而连续性方程则描述了流体在管道中的连续性，即流体通过截面积变小的地方，速度会增加，压力会减小。
节流阀的流体流过程可以分为以下几个阶段：2.1. 压力调节阶段当节流阀开始调节流体流量时，阀门处于开启状态。
流体依靠流体压力，从高压端流过节流阀。
此时，流体速度增加，而截面积减小，根据伯努利方程，流体压力随之减小。
2.2. 节流阶段随着流体流过节流阀的截面积减小，速度增加。
在节流阶段，流体速度迅速增加，压力迅速减小。
此时，流体通过节流口形成局部的高速流动区域。
2.3. 扩散阶段当流体通过节流口后，速度达到最大。
此时，流体进入扩散阶段，速度渐渐减小，而截面积逐渐增大。
根据连续性方程，速度减小导致压力增加。
2.4. 减速阶段在流体通过节流阀后，速度进一步减小，压力进一步增加，流体回到了正常的流动状态。
此时，流体以调节后的流量和压力进入下一段管道。
3. 主要构造节流阀主要由阀体、阀瓣和驱动装置等组成。
阀体通常为金属制造，内部有一个可调节截面积的节流口。
阀瓣可以调节节流口的开度，从而调节流量。
同时，节流阀还配备有驱动装置，该装置可以手动或自动控制阀瓣的位置。
4. 应用领域节流阀广泛应用于各种工业领域，包括化工、石油、冶金、能源等。
下面是一些典型的应用场景：•液压系统：节流阀用于调节液压系统中液体的流量和压力，以实现对液压设备的控制。
•蒸汽系统：节流阀用于调节蒸汽系统中的蒸汽流量和压力，以满足不同工艺流程的需求。
•气体系统：节流阀用于调节气体系统中的气体流量和压力，如天然气输送系统中的气流调节。
节流阀的工作原理
节流阀的工作原理节流阀是一种常见的流体控制装置，它通过改变流体通道的截面积来调节流体的流量。
节流阀广泛应用于工业生产、液压系统、供水系统等领域。
下面将详细介绍节流阀的工作原理。
1. 基本原理节流阀的工作原理基于流体力学中的伯努利原理和连续性方程。
伯努利原理指出，在流体运动中，流体的速度越大，压力越低；流体的速度越小，压力越高。
连续性方程则描述了流体在不同截面积上的质量流量守恒。
2. 结构组成节流阀一般由阀体、阀芯、阀座、阀杆等部件组成。
阀体是节流阀的外壳，内部有通道用于流体流动。
阀芯是可以在阀体内移动的部件，通过改变阀芯的位置来改变通道的截面积。
阀座是阀芯的密封面，用于控制流体的流量。
阀杆用于操作阀芯的移动。
3. 工作过程当节流阀处于关闭状态时，阀芯与阀座完全接触，阀体内的流体无法通过。
当需要调节流量时，通过操作阀杆，使阀芯离开阀座，形成一个缝隙。
流体从缝隙中通过，流量随着缝隙的大小而改变。
当阀芯离开阀座越远，缝隙越大，流量越大；反之，当阀芯接近阀座时，缝隙变小，流量减小。
4. 流体特性节流阀的工作原理决定了它具有一些特殊的流体特性。
首先是流量与压力的关系，当流量增大时，节流阀的压降也会增大，即流量与压降成正比。
其次是流量与开度的关系，当阀芯与阀座的缝隙增大时，流量也会增大，但增速会逐渐减小，即流量与开度成非线性关系。
5. 应用领域节流阀广泛应用于工业生产和液压系统中。
在工业生产中，节流阀可以用于调节流体的流量，控制生产过程中的工艺参数。
在液压系统中，节流阀可以用于控制液压缸的运动速度，实现液压系统的精确控制。
此外，节流阀还可以应用于供水系统、空调系统等领域。
总结：节流阀的工作原理基于伯努利原理和连续性方程，通过改变通道的截面积来调节流体的流量。
节流阀由阀体、阀芯、阀座、阀杆等部件组成。
当阀芯与阀座接触时，节流阀关闭；当阀芯离开阀座时，流体从缝隙中通过，流量随着缝隙的大小而改变。
节流阀具有流量与压降成正比、流量与开度成非线性关系的特性。
液压节流阀的工作原理
液压节流阀的工作原理今天咱们来唠唠液压节流阀这个超有趣的东西。
你可以把液压系统想象成一个超级繁忙的交通网络，而液压油呢，就像是在这个网络里跑来跑去的小汽车。
液压节流阀呀，就像是这个交通网络里的交通警察，指挥着液压油的流动呢。
那它到底是怎么工作的呢？这节流阀里面有个小小的通道，这个通道就像是一个很窄的小胡同。
当液压油要从这个节流阀通过的时候，就不能像在宽阔的马路上那样撒欢儿跑了。
因为这个通道窄呀，液压油就得挤着过去。
这一挤，就好像是很多人要通过一个很窄的门一样，速度就会变慢啦。
从技术的角度来说呢，节流阀是通过改变这个通道的截面积来控制液压油的流量的。
你想啊，如果把这个通道变得更窄一点，那液压油通过的就更费劲了，流量就变小了。
就像你把那个小胡同的入口再堵上一点，那能过去的小汽车就更少了。
要是把通道的截面积变大一点呢，液压油就能比较顺畅地通过，流量就变大了。
这就好比把小胡同拓宽了，车流量自然就增加了。
在实际的液压设备里，节流阀的作用可大了去了。
比如说在一些液压控制的机械手臂上，如果没有节流阀，那机械手臂的动作可能就会特别生硬、特别快，就像一个没头没脑到处乱撞的大怪兽。
但是有了节流阀就不一样啦，它可以让液压油慢慢地流到机械手臂的各个关节处，这样机械手臂的动作就会变得很平稳、很柔和，就像一个优雅的舞者在翩翩起舞。
再说说那些液压控制的升降机吧。
要是没有节流阀，升降机上升或者下降的时候可能就会一冲一冲的，坐在上面的人估计得吓个半死。
但是节流阀能控制液压油的流量，让升降机平稳地上升或者下降，就像坐电梯一样舒服。
而且呀，节流阀还很聪明呢。
它可以根据不同的工作需求来调整液压油的流量。
就像一个贴心的小管家，知道什么时候该让液压油多流一点，什么时候该让它少流一点。
比如说在设备刚开始启动的时候，可能不需要那么大的流量，节流阀就会把通道调得窄一点，等设备运行稳定了，需要更大的动力或者速度的时候，它又能把通道适当放大。
你看，液压节流阀虽然看起来就是一个小小的零件，但是在整个液压系统里就像是一个默默奉献的小英雄。
液压节流阀工作原理图
液压节流阀工作原理图液压节流阀是一种在工业生产中广泛使用的流量控制装置，它的主要作用是通过节流阀的缩小来降低液体的流速和压力，实现对液体管路的流量控制。
本文将围绕着液压节流阀工作原理图展开阐述。
首先，液压节流阀工作原理图如下：________| |_________ | || |----| || |----| |Flow in -->| V1 |----| V2 |--> Flow out| |----| ||_________|----|________|从上面的原理图中可以看出，液压节流阀通常由两个阀门V1和V2构成，当液体从阀门V1进入，经过节流后，通过阀门V2流出。
这种设计可以控制液体流入和流出的速度和压力，以及流入和流出的深度。
其次，液压节流阀主要的应用领域包括机械加工、液压传动系统、汽车制造等。
在液压传动系统中，液压节流阀常常用于控制液压缸的速度，以及液体液压系统的压力，从而实现对机械的控制。
在汽车制造中，液压节流阀通常被用于控制液力自动变速器和液压制动系统，以实现舒适和平稳的驾驶体验。
最后，作为一种广泛用途的流量控制装置，液压节流阀在使用时需要注意一些问题。
首先，需要对节流阀进行正确的安装和接线，以确保阀门之间有足够的液体流通空间。
其次，需要及时清理节流阀内部的污物和堵塞物，避免影响液压系统的正常工作。
此外，需要监测液压系统的压力和流量，及时检查液压系统的工作状况。
综上所述，液压节流阀是一种重要的控制装置，通过节流阀的缩小来降低液体的流速和压力，实现对液体管路的流量控制。
在使用和维护节流阀时，需要注意安装和接线的正确性，及时清理污物和堵塞物以及监测液压系统的压力和流量。
节流阀的作用及工作原理
节流阀的作用及工作原理作用节流阀的主要作用是调节流量和压力。
节流阀压差一定时，开口大小影响着流量的变化。
节流阀就跟水龙头差不多一个道理。
你开大量流出来的水就多。
你关小了流出来的水就少。
1)、节流降压。
当常温高压的制冷剂饱和液体流过节流阀，变成低温低压的制冷剂液体并产生少许闪发气体。
进而实现向外界吸热的目的。
2)、调节流量：节流阀通过感温包感受蒸发器出口处制冷剂过热度的变化来控制阀的开度，调节进入蒸发器的制冷剂流量，使其流量与蒸发器的热负荷相匹配。
当蒸发器热负荷增加时阀开度也增大，制冷剂流量随之增加，反之，制冷剂流量减少。
3)、控制过热度：节流机构具有控制蒸发器出口制冷剂过热度的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液损坏压缩机的事故发生。
4)、控制蒸发液位：带液位控制的节流机构具有控制蒸发器液位的功能，既保持蒸发器传热面积的充分利用，又防止吸气带液降低吸气过热度。
工作原理节流的工作原理是制冷工质流过阀门时流动截面突然收缩，流体流速加快，压力下降，压力下降的大小取决于流动截面收缩的比例。
节流阀是通过改变节流截面或节流长度以控制流体流量的阀门。
将节流阀和单向阀并联则可组合成单向节流阀。
节流阀和单向节流阀是简易的流量控制阀，在定量泵液压系统中，节流阀和溢流阀配合，可组成三种节流调速系统，即进油路节流调速系统、回油路节流调速系统和旁路节流调速系统。
节流阀没有流量负反馈功能，不能补偿由负载变化所造成的速度不稳定，一般仅用于负载变化不大或对速度稳定性要求不高的场合。
节流阀结构原理图图14—11所示为节流阀结构图。
气流径P口输入，通过节流口的节流作用后经A口输出。
节流口的流通面积与阀芯位移量之间有一定的函数关系，这个函数关系与阀芯节流部分的形状有关。
常用的有针阀型、三角沟梢型和圆柱斜切型等，与液压节流阀阀芯节流部分的形状基本相同，这里不再重复。
图示即是圆柱斜切阀芯的节流阀。
单向节流阀结构原理图图14—12所示为单向节流阀结构图，它是单向阀和节流阀并联而成的组合控制阀。
02-PPT-液压节流阀
通过改变阀口的过流面积来调节通过阀的流量，从而控制执行元 件的运动速度。
图形符号：
P1
P2
节流阀
单向节流阀
谢谢
液压与气动技术
12
影响流量稳定性的因素
节流阀流量公式： qv = CAT△pφ
式中 C —— 由节流口的形状与油液粘度决定的系数 AT —— 节流口过流面积 △p —— 节流阀两端的压力差 △p = p1 – p2 φ—— 节流口的形状指数 薄壁小孔：φ= 0.5 细长小孔：φ= 1
流量的调节： AT → qv
二、节流阀的特点
三、节流阀的应用
单向节流阀
左图流体正向流动时， 与节流阀一样，节流缝隙的 大小可通过手柄进行调节；
右图当流体反向流动时， 靠油液的压力把阀芯4压下， 下阀芯起单向阀作用，单向 阀打开，可实现流体反向自 由流动。
慢进 快退
1YA
2YA
图形符号： P1
P2
节流阀芯分成了上阀芯和下阀芯两部分。
小结
作用：
液压与气动技术
节流阀
主讲人：陈儒军
节流阀
速度取决于流量
Ap D
F B
YA
py pEB
节流阀（流量控制阀）
主要内容
1
节流阀的结构原理
2
节流阀的特点
3
节流阀的应用
一、节流阀的结构原理
功用：通过改变阀口的过流面积来调节输出流量， 从而控制执行元件的运动速度。
螺杆 推杆
1、结构原理 节流口——节流阀上起节流作用的阀口。
节流口
节流原理——依靠改变阀内节流口过流面积的 大小，来调节通过节流阀的流量。
B
阀芯 弹簧
阀盖 阀体
