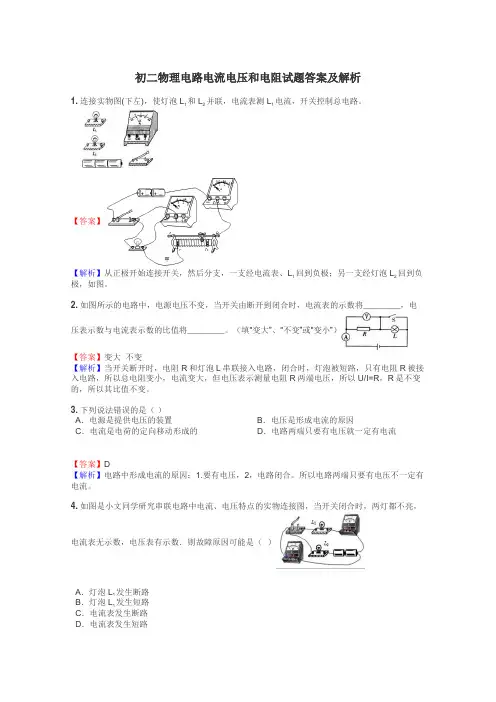

初二物理电路电流电压和电阻试题答案及解析1.连接实物图(下左),使灯泡L1和L2并联,电流表测L1电流,开关控制总电路。
【答案】【解析】从正极开始连接开关,然后分支,一支经电流表、L1回到负极;另一支经灯泡L2回到负极,如图。
2.如图所示的电路中,电源电压不变,当开关由断开到闭合时,电流表的示数将________,电压表示数与电流表示数的比值将________。
(填“变大”、“不变”或“变小”)【答案】变大不变【解析】当开关断开时,电阻R和灯泡L串联接入电路,闭合时,灯泡被短路,只有电阻R被接入电路,所以总电阻变小,电流变大,但电压表示测量电阻R两端电压,所以U/I=R,R是不变的,所以其比值不变。
3.下列说法错误的是()A.电源是提供电压的装置B.电压是形成电流的原因C.电流是电荷的定向移动形成的D.电路两端只要有电压就一定有电流【答案】D【解析】电路中形成电流的原因:1.要有电压,2,电路闭合。
所以电路两端只要有电压不一定有电流。
4.如图是小文同学研究串联电路中电流、电压特点的实物连接图,当开关闭合时,两灯都不亮,电流表无示数,电压表有示数.则故障原因可能是()A.灯泡L1发生断路B.灯泡L1发生短路C.电流表发生断路D.电流表发生短路【答案】AC【解析】电流表无示数说明电路中出现断路,又由于电压表有示数,说明是电压表两接线柱之间的用电器有断路的情况,所以要么是灯泡L 1发生断路,就是电流表发生断路。
5. 如图所示,电源电压为6V ,R 1、R 2的阻值分别为5Ω、10Ω。
(1)当S 断开时,电压表的示数为________V ;(2)当S 闭合时,电压表的示数是________V ;R 1、R 2两端电压之比是________;通过R 1、R 2的电流之比是________。
【答案】(1)6V ;(2)2V ,1:2,1:1【解析】当S 断开时,电压表的示数为6V ,等于电源电压。
当S 闭合时,电压表测量R 1的两端电压,R 1的电阻占总电阻的1/3,所以电源也是总电压的1/3,为2V 。
