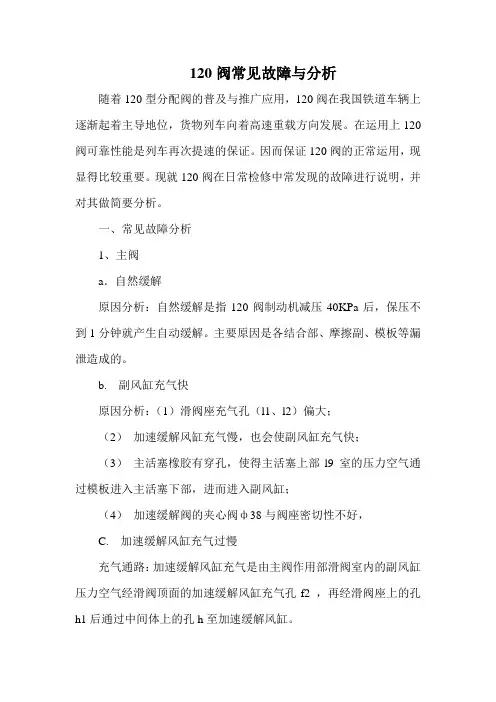

120阀常见故障与分析
120阀常见故障与分析随着120型分配阀的普及与推广应用,120阀在我国铁道车辆上逐渐起着主导地位,货物列车向着高速重载方向发展。
在运用上120阀可靠性能是列车再次提速的保证。
因而保证120阀的正常运用,现显得比较重要。
现就120阀在日常检修中常发现的故障进行说明,并对其做简要分析。
一、常见故障分析1、主阀a.自然缓解原因分析:自然缓解是指120阀制动机减压40KPa后,保压不到1分钟就产生自动缓解。
主要原因是各结合部、摩擦副、模板等漏泄造成的。
b. 副风缸充气快原因分析:(1)滑阀座充气孔(l1、l2)偏大;(2)加速缓解风缸充气慢,也会使副风缸充气快;(3)主活塞橡胶有穿孔,使得主活塞上部l9 室的压力空气通过模板进入主活塞下部,进而进入副风缸;(4)加速缓解阀的夹心阀ф38与阀座密切性不好,C. 加速缓解风缸充气过慢充气通路:加速缓解风缸充气是由主阀作用部滑阀室内的副风缸压力空气经滑阀顶面的加速缓解风缸充气孔f2 ,再经滑阀座上的孔h1后通过中间体上的孔h至加速缓解风缸。
产生原因:(1)滑阀上的加速缓解风缸充气通路或充气孔f2(ф0.9)被堵塞;(2)主阀体内加速缓解风缸充气通路堵塞。
c. 加速缓解试验时,加速缓解风缸压力下降产生原因:(1)半自动缓解阀的两个止回阀没有压到位。
120阀的半自动缓解阀顶杆有两种,一种是铜质顶杆,另一种是工业塑料材质的顶杆。
一般来说,铜质顶杆较好。
而工业塑料材质的顶杆,在使用过程中易变形,会失去其正常功能;(2)o形圈橡胶密封圈不密切;(3)缓解阀膜板有漏风。
d. 充气时,主阀部排气口漏泄产生原因:(1)列车管压力空气经滑阀漏出;(2)副风缸压力空气由滑阀漏出;(3)列车管压力空气经紧急二段阀O形圈漏出。
一般来说,我们可以根据漏出空气的音响加以辨别,充气刚开始,列车管压力很快就上升,因此若列车管压力空气通过滑阀漏出,在充气一开始就会发出较高的音响,如果是副风缸的压力空气漏出,印象一定是渐渐增高,而且随着副风缸充气时间越长响声越来越长。
