标准系列O型橡胶密封圈规格
O型密封圈尺寸规格表
O型密封圈尺寸规格O型橡胶密封圈由一个低磨擦的填充聚四氟乙烯（PTFE）环和0形橡胶密封圈组合而成，0形圈提供足够的密封预紧力，并对PTFE环的磨耗起补偿作用。
PTFE摩擦系数小，动静摩擦系数相近。
适用于高低速往复运动及高压系统的油缸活塞杆密封。
采用两个阶梯圈密封，可达到零泄露。
0型橡胶密封圈材料0型橡胶密封圈的材料：阶梯圈为填充聚四氟乙烯PTFE。
0型橡胶密封圈特征1、结构简单、密封性能好，0型橡胶密封圈断面结构极其简单，且有自密封作用，密封性能可靠。
2、安装方便由于0型橡胶密封圈本身及安装部位结构都极其简单，且已形成标准化，因此安装更换都非常容易。
3、适用范围广通过选用合适的橡胶材料和适当的配方设计，实现对油、水、空气、煤气及各种化学介质有效的密封作用。
温度使用范围广—60 C〜+220 C）,固定使用时压力可达1500Kg/cm2（与补强环并用）4、种类丰富适合各种用途材料，尺寸和沟槽都已标准化，应用范围0型橡胶密封圈广泛用于内燃机车、汽车、拖拉机、工程机械、机床及各种液压气动元件等密封，可承担固定、往复和旋转运动的密封，在机械产品的密封中0型橡胶密封圈占50%以上。
根据需要，可生产用于耐高温、低温真空、高压和不同介质的各种特殊用途密封圈及异形橡胶密封制品。
安装0形圈（0型橡胶密封圈）的安装注意事项一、安装0形圈（0型橡胶密封圈）的要求在安装0形圈（0型橡胶密封圈）之前，检查以下各项：1. 引入角是否按图纸加工锐边是否倒角或倒圆；2. 内径是否去除毛刺表面有无污染；3. 密封件和零件是否已涂抹润滑脂或润滑液（要保证弹性体的介质相容性，推荐用所密封的液体来润滑）；4. 不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。
二、手工安装0形圈（0型橡胶密圭寸圈）：1. 使用无锐边的工具；2. 保证0形圈（0型橡胶密封圈）不扭曲，不得过量拉伸0形圈（0型橡胶密封圈）;3. 尽量使用辅助工具安装0形圈（0型橡胶密封圈），并保证正确定位；4. 对于用密圭寸条粘接成的0形圈（0型橡胶密圭寸圈），不得在连接处拉伸。

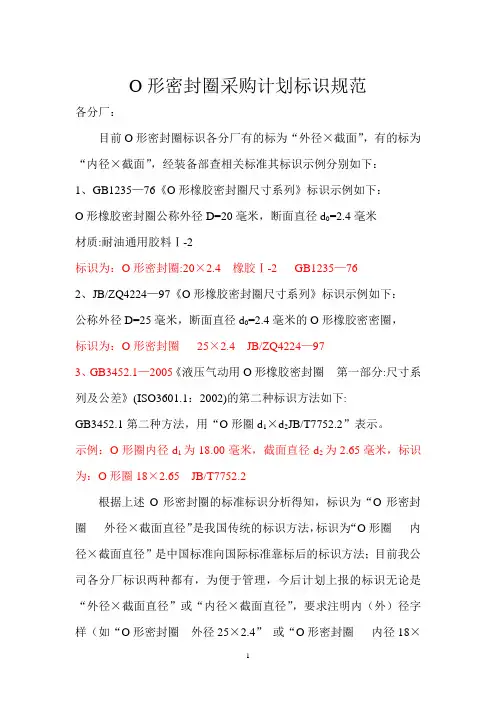

O形密封圈的标识规范
O形密封圈采购计划标识规范
各分厂：
目前O形密封圈标识各分厂有的标为“外径×截面”，有的标为“内径×截面”，经装备部查相关标准其标识示例分别如下：
1、GB1235—76《O形橡胶密封圈尺寸系列》标识示例如下：
O形橡胶密封圈公称外径D=20毫米，断面直径d0=2.4毫米
材质:耐油通用胶料Ⅰ-2
标识为：O形密封圈:20×2.4 橡胶Ⅰ-2 GB1235—76
2、JB/ZQ4224—97《O形橡胶密封圈尺寸系列》标识示例如下：
公称外径D=25毫米，断面直径d0=2.4毫米的O形橡胶密密圈，
标识为：O形密封圈25×2.4 JB/ZQ4224—97
3、GB3452.1—2005《液压气动用O形橡胶密封圈第一部分:尺寸系列及公差》(ISO3601.1：2002)的第二种标识方法如下:
GB3452.1第二种方法，用“O形圈d1×d2JB/T7752.2”表示。
示例：O形圈内径d1为18.00毫米，截面直径d2为2.65毫米，标识为：O形圈18×2.65 JB/T7752.2
根据上述O形密封圈的标准标识分析得知，标识为“O形密封圈外径×截面直径”是我国传统的标识方法，标识为“O形圈内径×截面直径”是中国标准向国际标准靠标后的标识方法；目前我公司各分厂标识两种都有，为便于管理，今后计划上报的标识无论是“外径×截面直径”或“内径×截面直径”，要求注明内（外）径字样（如“O形密封圈外径25×2.4”或“O形密封圈内径18×
2.65”）。
有条件注明标准号的可按上述示例在其尾部注明标准号。
装备部
2008年9月4日。
不同国家O型圈标准
O型圈中国国家标准 (1)法国国家标准（r） (6)日本国家标准 (7)英国国家标准（bs 1516） (9)美国国家标准（as 568） (10)橡胶密封件原料特性 (13)对不同种类固定密封或动密封应用场合，o型密封圈为设计者提供了一种既有效又经济的密封元件。
o型圈是一种双向作用密封元件。
安装时径向或轴向方面的初始压缩，赋予o 型圈自身的初始密封能力。
由系统压力而产生的密封力与初始密封力合成总的密封力，它随系统压力的提高而提高。
o型圈在静密封场合，显示了突出的作用。
然而，在动态的适当场合中，o型圈也常被应用，但它受到密封处的速度和压力的限制。
中国国家标准径=d1线径=d2单位（mm）GB3452.1- 82尺寸（d1×d2）d1×d2(1.80) d1×d2(2.65) d1×d2(3.55) d1×d2(5.30) d1×d2(7.00)1.80×1.802.00×1.802.24×1.802.50×1.802.80×1.803.15×1.803.55×1.803.75×1.804.00×1.804.50×1.804.87×1.80法国国家标准（r）日本国家标准径=d1线径=d2英国国家标准（bs 1516）美国国家标准（as 568）橡胶密封件原料特性sealtech o-ringproperties of seal element materialstemperature properties温度特性mechanical properties机械特性environmental properties环境特性。
O型圈国家标准
O型圈国家标准O型圈国家标准O型圈中国国家标准O型圈美国国家标准(as568)O型圈日本国家标准(as568)O型圈英国国家标准O型圈法国国家标准O型密封圈德国标准DIN3771-1993GB/T5720-2008O形橡胶密封圈试验方法JB/T6658-2007气动用O形橡胶密封圈沟槽尺寸和公差JB/ZQ4224?97O形橡胶密封圈尺寸系列HG/T2021-91耐高温滑油O形橡胶密封圈材料HG/T2333-1992真空用0形圈橡胶材料HG/T3089-2001燃油用O形橡胶密封圈材料HG/T2579-2008普通液压系统用O形橡胶密封圈材料ISO3601-1-2002流体动力系统.O型密封圈.第1部分内径、横截面、公差和尺寸识别编码ISO3601-5-2002流体动力系统.0型密封圈.第5部分工业用弹性材料的适宜性.GB3452.1-92：液压气动用O型圈尺寸系列及公差。
GB3452.2-87：O形橡胶密封圈外观质量检验标准。
GB3452.3：液压气动用O形橡胶密封圈沟槽尺寸和设计计算准则。
HG/T2579-94：O形圈橡胶材料第一部分：用于普通液压系统。
JISB2401-1991：O型圈规格。
目前，O形圈规格标准选用是根据新国标GB3452.1-92来进行选用的。
内径*线径;单位：毫米。
O型圈规格标准内径*线径(1.78-133.07*1.78MM)O形圈规格标准内径*线径(1.24-247.32*2.62MM)O形圈规格标准内径*线径(4.34-456.06*3.53MM)O形圈规格标准内径*线径(10.46-557.61*5.33MM)O形圈规格标准内径*线径(113.67-557.66*6.99MM)O形圈规格标准内径*线径(24.4-144.4*3.1MM)O形圈规格标准内径*线径(149.3-299.3*5.7MM)O形圈规格标准内径*线径(149.5-399.5*8.4MM)O形圈规格标准内径*线径(0.8-500*0.5-1MM)O型圈规格标准内径*线径(1-2000*1-15MM)O形圈压缩量的确定①静密封：a、对圆柱面密封取10-15%;b、对平面静密封取20-30%。
o型密封圈标准
o型密封圈标准
摘要：
1.O型密封圈简介
2.O型密封圈的标准规格
3.O型密封圈的选择与应用
4.我国O型密封圈标准的发展
5.总结
正文：
一、O型密封圈简介
O型密封圈，作为一种常见的密封元件，广泛应用于各种工程机械、汽车、摩托车、家电等领域。
它具有良好的密封性能、抗老化性能和耐磨性能，能有效防止液体、气体和尘埃的泄漏。
二、O型密封圈的标准规格
在国际上，O型密封圈的规格主要遵循ISO 3601标准。
该标准规定了O 型密封圈的尺寸、材质、硬度、截面直径、拉伸强度等参数。
在我国，O型密封圈的标准为GB/T 1235-2006，也参照了ISO 3601的规定。
三、O型密封圈的选择与应用
选择O型密封圈时，需考虑以下因素：工作环境（如温度、压力、介质等）、密封部位、密封方式、配合零件的材料等。
在实际应用中，O型密封圈可单独使用，也可与其他密封件（如填料、垫片等）组合使用，以达到更好的密封效果。
四、我国O型密封圈标准的发展
随着我国工业技术的不断发展，O型密封圈的标准也在不断完善。
从最初的基本尺寸系列、材料性能、测试方法等方面的规定，到现在涵盖了设计、制造、检验、使用和维护等方面的全面标准，为我国O型密封圈产业的发展提供了有力支持。
五、总结
O型密封圈作为一种重要的密封元件，其标准在国内外得到了广泛的应用。
掌握O型密封圈的选择与应用方法，对提高密封效果、降低泄漏率、保障设备运行安全具有重要意义。
o型密封橡胶圈标准
o型密封橡胶圈标准
目前市场上应用较广泛的O型密封橡胶圈标准主要有以下几种：
1. AS568标准：是一种美国机械工程师学会制定的O型密封圈标准，也是全球应用最广泛的标准之一。
该标准将O型密封圈分为各种不同尺寸的系列，并提供了相应的尺寸编号，方便用户选择与匹配。
2. JIS B2401标准：是日本工业标准化组织制定的O型密封圈标准，适用于日本市场。
该标准也将O型密封圈分为不同的系列，并提供相应的尺寸编号。
3. GB1235-76标准：是中国国家标准化管理委员会制定的O型密封圈标准，适用于中国市场。
该标准将O型密封圈分为不同的规格型号，提供相应的尺寸参数。
除了以上几种主要的标准，还有一些国际标准组织（如ISO、DIN）制定的O型密封圈标准，这些标准在全球范围内也有一定的应用。
此外，不同行业和应用领域可能会有特定的O型密封橡胶圈标准，用户应根据具体需求选择相应的标准。
O型密封圈尺寸规格表3篇
O型密封圈尺寸规格表第一篇：O型密封圈尺寸规格表介绍O型密封圈是一种常见的密封元件，广泛应用于机械设备、汽车、航空航天等行业。
O型密封圈的优点在于结构简单，易于安装和使用，同时能够保证较好的密封效果。
为了满足不同使用场合和要求，O型密封圈有多种规格和尺寸，本文将介绍O型密封圈的尺寸规格表，供读者参考。
1. O型密封圈的尺寸规格O型密封圈的尺寸规格参考国际标准ISO3601和AS568。
其中ISO3601主要适用于欧洲和亚洲市场，AS568主要适用于美国市场。
这两个标准都包括了O型密封圈的内径、外径和截面直径等重要尺寸参数。
下表是ISO3601和AS568标准中常用的O型密封圈尺寸规格，供读者参考。
2. 如何选择合适的O型密封圈尺寸在选择O型密封圈尺寸时，需要根据应用场合和要求来确定。
具体来说，需要考虑以下因素：（1）压力：O型密封圈与环境之间的密封效果与其内径、截面直径和弹性形变有关，因此应根据使用场合的压力要求来选择合适的尺寸。
（2）温度：O型密封圈的材料和弹性特性随温度的变化而变化，因此在高温或低温环境下使用时，应考虑O型密封圈的热膨胀、收缩等因素。
（3）介质：不同介质对O型密封圈的材料和弹性特性有不同的要求，应根据介质的类型、浓度、PH值等特性来选择合适的材料。
（4）摩擦和磨损：O型密封圈常常在摩擦和磨损的环境下使用，因此应根据使用场合的摩擦和磨损要求来选择合适的材料。
在选取O型密封圈尺寸时，应根据以上因素进行权衡，选择最佳的尺寸规格。
3. O型密封圈的材料常用的O型密封圈材料包括硅橡胶、丁基橡胶、氟橡胶、乙丙橡胶、氯丁橡胶等多种材料。
不同材料有不同的性能特点和适用范围。
例如，硅橡胶材料具有优异的耐高温性能、抗老化性能和抗氧化性能，适用于高温环境下的密封，而乙丙橡胶材料则具有优异的耐油性能和耐磨性能，适用于机械设备中油润滑部位的密封。
4. 结语O型密封圈是一种重要的密封元件，具有广泛的应用场合和需求。
o型橡胶圈密封 标准
o型橡胶圈密封标准O型橡胶圈是一种常见的密封件，广泛应用于各种机械和设备中，其标准通常由国际标准化组织（ISO）制定。
下面是对O型橡胶圈密封标准的详细描述。
一、O型橡胶圈的尺寸和形状O型橡胶圈的形状为圆形，截面为矩形或椭圆形。
其尺寸通常由外径、内径和截面尺寸三个主要参数确定。
根据不同的应用场合，O型橡胶圈的外径和截面尺寸会有所不同，但通常采用标准化的尺寸系列。
二、O型橡胶圈的材料O型橡胶圈的材料应具有耐高温、耐磨损、耐腐蚀等特性，常用的材料包括天然橡胶、丁苯橡胶、氯丁橡胶等。
根据不同的应用场合，材料的选择也会有所不同。
三、O型橡胶圈的制造工艺O型橡胶圈的制造工艺主要包括以下步骤：1.配料：将橡胶材料与硫化剂、促进剂等添加剂混合。
2.炼胶：将混合后的材料进行炼制，使其达到适合加工的黏度。
3.成型：将炼制后的材料放入模具中，进行压缩成型。
4.硫化：将成型后的制品放入硫化罐中进行加热加压硫化，使橡胶材料发生交联反应，提高制品的性能。
5.修整：对硫化后的制品进行修整，去除毛边、气泡等缺陷。
6.检验：对制品进行质量检验，包括尺寸、外观、物理性能等方面的检测。
四、O型橡胶圈的质量要求O型橡胶圈的质量要求包括以下几个方面：1.尺寸精度：O型橡胶圈的尺寸精度应符合相应的标准要求，以保证其与配合件的配合精度。
2.外观质量：O型橡胶圈的外观应光滑、无气泡、无毛边等缺陷。
3.物理性能：O型橡胶圈应具有足够的弹性、耐磨性、耐高温性、耐腐蚀性等物理性能。
4.可靠性：O型橡胶圈应具有较高的可靠性，在规定的使用寿命内保持稳定的密封性能。
五、O型橡胶圈的应用范围O型橡胶圈广泛应用于以下领域：1.液压密封：在液压系统中，O型橡胶圈可用于活塞杆、油缸等部位的密封，具有较好的密封效果和耐高压性能。
2.气动密封：在气动系统中，O型橡胶圈可用于气缸、气阀等部位的保护性密封，以防止灰尘和杂质进入系统。
3.机械密封：在旋转轴的机械密封中，O型橡胶圈可作为动环或静环的密封元件，具有较好的密封性能和较长的使用寿命。
o型密封圈标准
o型密封圈标准O型密封圈是一种常见的密封元件，主要由弹性材料制成，具有良好的密封性能和耐磨损性，被广泛应用于各种工业领域。
下面是有关O型密封圈的标准及相关参考内容：1. O型密封圈的标准：1.1 尺寸标准：根据不同的应用需求，国际标准化组织（ISO）和美国标准与测试协会（ASTM）制定了各种尺寸规格的O型密封圈的标准。
例如，ISO 3601标准规定了公制尺寸的O型密封圈的尺寸和公差。
ASTM D1418标准则规定了O型密封圈的标准尺寸和分类。
1.2 材料要求：O型密封圈的材料通常选择橡胶或弹性聚合物制成。
国际标准化组织（ISO）和美国标准与测试协会（ASTM）也制定了相应的材料标准。
例如，ASTM D2000标准根据材料的特性和性能要求，将O型密封圈的材料分为几个等级。
1.3 密封性能：O型密封圈的密封性能是其最基本的要求之一。
国际标准化组织（ISO）和美国标准与测试协会（ASTM）制定了一些标准测试方法来评估O型密封圈的密封性能，例如ASTM D1415标准规定了测定密封圈抗磨性的方法。
2. O型密封圈相关参考内容：2.1 O型密封圈设计手册：O型密封圈设计手册提供了关于O型密封圈的基本知识、尺寸标准、材料选择、安装方法等方面的详细说明。
这些手册通常由相关厂商或相关行业协会编写，可以作为设计师和工程师的参考资料。
2.2 O型密封圈应用指南：O型密封圈应用指南介绍了O型密封圈在各种不同应用场景下的使用方法和注意事项。
这些指南通常根据不同的行业和领域编写，提供了实际应用中的经验和建议。
2.3 O型密封圈的故障分析与解决方法：O型密封圈在使用过程中可能会出现泄漏、老化、断裂等问题。
相关的故障分析与解决方法的文献提供了针对不同故障情况的分析和解决方案，有助于用户及时解决O型密封圈的问题，并提高系统的可靠性和安全性。
2.4 O型密封圈的性能测试报告：一些实验室或认证机构会对O型密封圈进行性能测试，包括耐压、耐磨损、耐油性等方面的测试。
标准橡胶O型圈系列尺寸
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
4
d2
1.8 2.65 3.10 3.55 4.10 4.50 4.70 5.30 5.70 6.40 7.0 ±0.08 ±0.09 ±0.10 ±0.10 ±0.10 ±0.10 ±0.10 ±0.13 ±0.13 ±0.15 ±0.15
单位/mm
备注
0.17
0.17
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
1.07 1.09 1.11 1.13 1.14 1.16 1.18 1.19 1.21 1.23 1.24 1.26 1.28 1.29 1.31 1.33 1.34 1.36 1.38 1.39 1.41 1.43 1.46 1.49 1.51 1.53 1.57 1.61 1.65 1.67
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
※
※
0.22
※ ※
※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※
o型橡胶密封圈国家标准
密 封 圈 根据GB/T1235-1976 图册 53 页审核：实施日期：2008.07.01密 封 圈根据GB/T1235-1976图册 54 页表1(续)实际内径 实际内径 公称 外径 D 1公称内径 dd 1偏差断面直径do公称外径D 1公称 内径 dd 1偏差断面直径 do◣145140 139.5 155 145 144.4◣150145 144.5 160 150 149.4 ◣155150 149.5 165 155 154.3±0.50 ◣160155 154.5 ◣170160 159.3 ◣165160 159.5 ±0.50 3.1＋０．１２－０．１０◣175165 164.3 28 22 21.6 ◣180170 169.3 30 24 23.6 ◣185175 174.3 31 25 24.6 ◣190180 179.3 32 26 25.6 ◣195185 184.3 34 28 27.6 ◣200190 189.3 35 29 28.6 ◣205195 194.3 36 30 29.6 ◣210200 199.3 38 32 31.6 ◣220210 209.3 40 34 33.6 ◣230220 219.3 41 35 34.6 ◣240230 229.3 42 36 35.6 ◣250240 239.3 ±0.80 44 38 37.6 ◣260250 249.3 45 39 38.6 ◣270260 259.3 46 40 39.6 ◣280270 269.3 48 42 41.6 ◣290280 279.3 50 44 43.6 ◣300290 289.3 ±1.0 5.7＋０．１６－０．１４51 45 44.6 170 155 154.1 54 48 47.6 175 160 159.1 55 49 48.6 180 165 164.1 56 50 49.6 ±0.20 3.5＋０．１３－０．１１185 170 169.1 (50) 40 39.4 190 175 174.1 (55) 45 44.4 195 180 179.1 60 50 49.4 200 185 184.1 63 53 52.4 205 190 189.1 65 55 54.4 210 195 194.170 60 59.4 215 200 199.1 73 63 62.4 220 205 204.1 75 65 64.4225 210 209.1 80 70 69.4 230 215 214.1 85 75 74.4 235 220 219.1 90 80 79.4 240 225 224.1 95 85 84.4 245 230 229.1 100 90 89.4 250 235 234.1 105 95 94.4 255 240 239.1 ±0.80110 100 99.4 260 245 244.1 115 105 104.4 ±0.40265 250 249.1 120 110 109.4 275 260 259.1 125 115 114.4 280 265 264.1 130 120 119.4 290 275 274.1 135 125 124.4 295 280 279.1 140 130 129.4 300 285 284.1 145 135 134.4 305 290 289.1 150 140 139.4 ±0.50 5.7＋０．１６－０．１４315 300 299.3±1.0 8.6＋０．１８－０．１６密 封 圈根据GB/T1235-1976图册 55 页表1(续)实际内径 实际内径 公称 外径 D 1公称 内径 dd 1偏差断面直径do公称外径D 1公称 内径 dd 1偏差断面直径 do320 305 304.3 390 375 374.3330 315 314.3 395 380 379.3 ±1.0335 320 319.3 400 385 384.3 350 335 334.3 415 400 399.3 355 340 339.3 420 405 404.3 360 345 344.3 450 435 434.3 370 355 354.3 480 465 464.3 375 360 359.3 500 485 484.3 380 365 364.3±1.0 8.6＋０．１８－０．１６±1.3 8.6＋０．１８－０．１６注1：带“◣”者不推荐用于运动密封。
O型密封圈尺寸规格表
O型密封圈尺寸规格一、安装O形圈(O型橡胶密封圈)的要求在安装O形圈(O型橡胶密封圈)之前，检查以下各项：1.引入角是否按图纸加工锐边是否倒角或倒圆;2.内径是否去除毛刺表面有无污染;3.密封件和零件是否已涂抹润滑脂或润滑液(要保证弹性体的介质相容性，推荐用所密封的液体来润滑);4.不得使用含固体添加剂的润滑脂，如二硫化钼、硫化锌。
二、手工安装O形圈(O型橡胶密封圈)：1.使用无锐边的工具;2.保证O形圈(O型橡胶密封圈)不扭曲，不得过量拉伸O形圈(O型橡胶密封圈);3.尽量使用辅助工具安装O形圈(O型橡胶密封圈)，并保证正确定位;4.对于用密封条粘接成的O形圈(O型橡胶密封圈)，不得在连接处拉伸。
三、安装螺丝、花键等1.当O形圈(O型橡胶密封圈)拉伸后，要通过螺丝、花键、键槽等时，必须使用安装心轴。
该心轴可以用较软、光滑的金属或塑料制成，不得有毛刺或锐边。
2.安装压紧螺丝时，应对称旋紧螺丝，不得按方向顺序旋紧。
一、O形橡胶密封圈是一种断面形状为圆形的密封元件，它广泛用于多种机械设备中，在一定温度、压力及不同的液体或气体介质中起到密封作用，与其它密封圈相比，具有如下的优越性能：①、密封部位结构简单，安装部位紧凑，而且重量较轻。
②、有自密封作用，往往只用一个密封件便能完成密封效果。
③、密封性能好，用作固定密封时几乎没有泄漏，用作运动密封时，只在速度较高时才有些泄漏。
④、运动摩擦阻力很小，对于压力交变的场合也能适应。
⑤、尺寸和沟槽已标准化，成本低，产品易得，便于使用和外购。
与其它密封圈相比，也存在下列三个问题：①、起动时的摩擦阻力大。
②、用作气动装置的密封时，必须加润滑油，防止磨损。
③、对偶合配件，如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
GB1235__O型密封圈.
O 形橡胶密封圈尺寸系列本标准适用于装在各种机械设备上，在规定的温度、压力以及不同的液体和气体介质中，于静止或运动状态下起密封作用的O 形橡胶密封圈。
一、规格尺寸1．O 形橡胶密封圈的尺寸和公差应符合表1规定：标记示例：O 形橡胶密封圈公称外径D=20毫米，断面直径d 0=2.4毫米材质：耐油通用胶料I －2O 形密封圈：20X 2.4橡胶I －2GB 1235－76单位：毫米表1公称外径D公称内径d断面直径d0实际内径每仟件重量公斤≈d 1公差52 1.9+0.10-0.081.7±0.1263 2.774 3.785 4.7965.7公称外径D公称内径d断面直径d0实际内径每仟件重量公斤≈d 1公差107 1.9+0.10-0.086.7±0.121187.71298.713109.7(14)1110.7公称外径D公称内径d断面直径d0实际内径每仟件重量公斤≈d1公差1410 2.4+0.11-0.099.6±0.13151110.6161211.6181413.6191514.6201615.6221817.6242019.6252120.6262221.6[28]23 3.1+0.12-0.1022.5±0.20[30]2524.5[32]2726.5[35]3029.5[38]3332.5[40]3534.5[45]4039.5[50]4544.5[55]5049.5[60]5554.5±0.40[63]5857.5[65]6059.5[68]6362.5[70]6564.5[75]7069.5[80]7574.5[85]8079.5[90]8584.5[95]9089.5[100]9594.5公称外径D公称内径d断面直径d0实际内径每仟件重量公斤≈d1公差[105]100 3.1+0.12-0.1099.5±0.40[110]105104.5[115]110109.5±0.50[120]115114.5[125]120119.5[130]125124.5[135]130129.5[140]135134.5[145]140139.5[150]145144.5[155]150149.5[160]155154.5[165]160159.52822 3.5+0.13-0.1121.6±0.20302423.6312524.6322625.6342827.6352928.6363029.6383231.6403433.6413534.6423635.6443837.6453938.6464039.6484241.6504443.6514544.6公称外径D公称内径d断面直径d0实际内径每仟件重量公斤≈d1公差5448 3.5+0.13-0.1147.6±0.20554948.6565049.6(50)40 5.7+0.16-0.1439.4±0.40(55)4544.4605049.4635352.4655554.4706059.4736362.4756564.4807069.4857574.4908079.4958584.41009089.41059594.411010099.4115105104.4120110109.4±0.50125115114.4130120119.4135125124.4140130129.4145135134.4150140139.4155145144.4160150149.4165155154.3±0.80170160159.3公称外径D公称内径d断面直径d0实际内径每仟件重量公斤≈d1公差[175]165 5.7+0.16-0.14164.3±0.80[180]170169.3[185]175174.3[190]180179.3[195]185184.3[200]190189.3[205]195194.3[210]200199.3[220]210209.3[230]220219.3[240]230229.3[250]240239.3[260]250249.3±1。
O型密封圈标准
O 形密封圈概述一、概述 特点O 形密封圈由于它制造费用低及使用方便，因而被广泛应用在各种动、静密封场合。
标准大部分国家对O 形密封圈都制定系列产品标准，其中美国标准（AS 568）、日本标准（JIS B 2401）、国际标准（ISO 3601/1）较为通用。
■表1 O 型圈标准一览表O W美国标准 AS 568英国标准 BS 1516 1.78 2.62 3.53 5.33 7.00日本标准 JIS B 2401 1.9 2.4 3.1 3.5 5.7 8.4国际标准 ISO 3601/1 德国标准 DIN 3771/1 中国标准 GB 3452.11.82.653.55 5.30 7.00 优先的米制尺寸1.0 1.52.0 2.53.03.54.0 4.55.0 5.56.07.08.0 10.0 12.0 美国标准AS 568（900系列）1.02 1.42 1.63 1.83 1.982.08 2.21 2.46 2.953.00密封机理O 形密封圈是一种自动双向作用密封元件。
安装时其径向和轴向方面的预压缩赋与O 形密封圈自身的初始密封能力。
它随系统压力的提高而增大。
■性能参数静态密封动态密封工作压力无挡圈时，最高可达20MPa；有挡圈时，最高可达40MPa；用特殊挡圈时，最高可达200MPa。
无挡圈时，最高可达5MPa；有挡圈时，较高压力。
运动速度 最大往复速度可达0.5m/s，最大旋转速度可达2.0m/s。
温度 一般场合：-30℃～+110℃；特殊橡胶：-60℃～+250℃；旋转场合：-30℃～+80℃介质 见《橡胶密封件原料特性表》。
二、O形密封圈选择应考虑的因素1、工作介质和工作条件在具体选取O形圈材料时，首先要考虑与工作介质的相容性。
还须综合考虑其密封处的压力、温度、连续工作时间、运行周期等工作条件。
若用在旋转场合，须考虑由于摩擦热引起的温升。
不同的密封件材料，其物理性能和化学性能都不一样，见《橡胶密封件原料特性表》。
O型密封圈规格表 o型密封圈国家标准
O型密封圈规格表 o型密封圈国家标准O型密封圈规格表 o型密封圈国家标准是一家从事高品质液压（气动）进口密封件、骨架油封、O型密封圈、各类机械密封、石墨盘根等销售和技术服务为一体的专业化。
氟素橡胶O型圈，氟素橡胶O型密封圈硬度：邵氏硬度40A-90A；氟素橡胶O型圈，氟素橡胶O型密封圈颜色：透明、黑色、黄色、红色、绿色、白色等；产品用途主要用于汽车、传感器、医疗、制药、阀门、泵、卫浴、轴承、电器、火箭等要求有耐真空、耐摩擦、耐高温、耐化学腐蚀等的密封材料，如：氟胶圈、氟胶管、氟胶条或其它氟胶类零件及工业品(Nitrile Rubber) 由丙烯睛与丁二烯共聚合而成，丙烯睛含量由 18%~50% ，丙烯睛含量愈高，对石化油品碳氢燃料油之抵抗性愈好，但低温性能则变差，一般使用温度范围为 -25~100 ℃。
丁睛胶为目前油封及 O 型圈最常用之橡胶之一。
优点： 1.具良好的抗油、抗水、抗溶剂及抗高压油的特性。
2.具良好的压缩歪，抗磨及伸长力。
3.用于制作燃油箱、润滑油箱以及在石油系液压油、汽油、水、滑脂、硅油、二酯系润滑油、醇系液压油等流体介质中使用的橡胶零件，特别是密封零件。
可说是目前用途最广、成本最低的橡胶密封件。
10*25*9 32*52*10 110*140*1612*40*10 35*55*10 135*165*2016*30*10 40*60*10 140*170*1918*30*8 50*70*12 170*200*2020*35*8 50*80*15 180*215*1820*40*10 50*75*16 240*280*2525*40*10 60*90*15 250*290*3025*45*10 70*95*15 300*340*3530*45*10 70*100*16 340*380*4030*55*12 90*115*14 166*133*21丁腈橡胶（NBR）O型圈适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。
O型密封圈规格表 o型密封圈国家标准
O型密封圈规格表 o型密封圈国家标准O型密封圈规格表 o型密封圈国家标准是一家从事高品质液压（气动）进口密封件、骨架油封、O型密封圈、各类机械密封、石墨盘根等销售和技术服务为一体的专业化。
氟素橡胶O型圈，氟素橡胶O型密封圈硬度：邵氏硬度40A-90A；氟素橡胶O型圈，氟素橡胶O型密封圈颜色：透明、黑色、黄色、红色、绿色、白色等；产品用途主要用于汽车、传感器、医疗、制药、阀门、泵、卫浴、轴承、电器、火箭等要求有耐真空、耐摩擦、耐高温、耐化学腐蚀等的密封材料，如：氟胶圈、氟胶管、氟胶条或其它氟胶类零件及工业品(Nitrile Rubber) 由丙烯睛与丁二烯共聚合而成，丙烯睛含量由 18%~50% ，丙烯睛含量愈高，对石化油品碳氢燃料油之抵抗性愈好，但低温性能则变差，一般使用温度范围为 -25~100 ℃。
丁睛胶为目前油封及 O 型圈最常用之橡胶之一。
优点： 1.具良好的抗油、抗水、抗溶剂及抗高压油的特性。
2.具良好的压缩歪，抗磨及伸长力。
3.用于制作燃油箱、润滑油箱以及在石油系液压油、汽油、水、滑脂、硅油、二酯系润滑油、醇系液压油等流体介质中使用的橡胶零件，特别是密封零件。
可说是目前用途最广、成本最低的橡胶密封件。
10*25*9 32*52*10 110*140*1612*40*10 35*55*10 135*165*2016*30*10 40*60*10 140*170*1918*30*8 50*70*12 170*200*2020*35*8 50*80*15 180*215*1820*40*10 50*75*16 240*280*2525*40*10 60*90*15 250*290*3025*45*10 70*95*15 300*340*3530*45*10 70*100*16 340*380*4030*55*12 90*115*14 166*133*21丁腈橡胶（NBR）O型圈适合于石油系液压油、甘醇系液压油、二酯系润滑油、汽油、水、硅润滑脂、硅油等介质中使用。
