配管配线
配管配线工程量
三、配管工程量计算
若电源架空引入，穿管进入配电箱（AP），再进 入设备，又连开关（AK），再连照明箱（AL）。 水平方向配管长度为L1+L2+L3+L4，均算至 各中心处。
管内穿线长度=（配管长度+导线预留长度）× 同截面导线根数
五、管内穿线工程量计算
导线预留长度表(每一根线)
管内穿线工程量计算注意问题
计算出管长以后，要具体分析管两端连接的是何 种设备①如果连接的是盒（开关盒、灯头盒、插 座盒、接线盒）或接线箱时，穿线工程量不必考 虑预留；②如果相连的是设备，则必须考虑预留。
六、其他配线工程量计算
线槽配线工程量，应区别导线截面，以单根线 路“延长米”为计量单位。
钢索架设工程量，应区别圆钢、钢索直径（Φ6、 Φ9），按图示墙（柱）内缘距离，以“延长米” 为计量单位计算，不扣除拉紧装置所占长度。
车间带形母线安装工程量，应区别母线材质 （铝、钢）、母线截面、安装位置（沿屋架、 梁、柱、墙，跨屋架、梁、柱）以“延长米” 为计量单位。
配管常用敷设方式代号
沿墙敷设
WE
沿天棚敷设
CE
暗敷在屋面顶板内
CC
暗敷在地面地板内
FC
暗敷在不能进人的吊顶内
AC
暗敷在墙内
WC
注意内容
为了便于施工穿线，线管应尽量沿最短线路敷 设，并减少弯曲。当线管敷设长度超过有关规 定时，应在线路中间装设分线盒或接线盒。
二、管内穿线
管内穿线预算定额是根据线芯材质及导线截面不 同分别列项。定额的工作内容为穿引线、扫管、 涂滑石粉、穿线、编号、接焊包头。绝缘导线为 未计价材料，应另计。
配管配线施工方案
配管配线施工方案一、施工准备：在熟悉了解土建结构的情况下，掌握电气等专业图纸，特别是标高，平面隔墙尺寸，门窗位置，吊顶高度等，把这些有关尺寸资料画到电气有关施工图上，以便掌握电器设备、线路走向，各器件的实际位置尺寸等，这样才能密切配合土建搞好主体工程预埋线管、箱盒。
二、工艺流程三、安装要求：1、电线管的预埋工作按照土建进度进行，在木工立好模板后，及时组织人员画线定位，在柱上及剪力墙上预埋箱盒，必须用透明塑料软管灌水，校平统一标高，预埋箱盒必须紧贴木板固定牢靠，电管与箱盒必须采用配套的元件涂专用胶水连接，电管和箱盒开口处塞上木塞或废水泥纸或者透明，防止水泥浆及灰渣进入造成堵塞。
配管结束后，必须由施工质量负责人核对，是否有遗漏放错现象，确保无误后填写自检评定表和隐蔽工程验收记录，请技术质量科、甲方和监理工程师来现场进行隐蔽工程检查验收，并做好隐蔽记录。
2、在土建浇灌混凝土时，应派人监护配合，以免管路移位及碰划线定位 扫管穿带线 测定箱合位置 管内穿线带护口 线路检查 选择导线 地线安装接地卡 稳住箱合 管路连接 绝缘摇测坏。
土建脱模后，应及时进行检查，发现问题及时处理。
3、电气钢管的连接采用丝扣连接，进开关盒、灯头盒、插座盒、接线盒等均采用丝扣，管子接地采用专用接地卡和铜芯线。
进入配电箱的电管要排列整齐，管口进箱为5mm，露出地面和基础的管口不少于200mm，明配管要排列有序，横平竖直。
固定卡间距合理一致。
4、PVC管的连接，采用束节连接，接口处使用PVC胶水连接牢固，敷设管路时，应尽量减少弯曲，当线路直线长度超过15米时，或直角弯有三个且长度超过8米时，均应在中途装设接线盒，管弯曲处不应有凹穴和裂缝，弯扁度不应大于管外径10％，暗敷时，管弯曲半径不小于其管外径的6倍，埋设于地下或混凝土楼板内时，不应小于管外径的10倍。
管进入箱盒不允许内进外出，应与箱盒里口平齐，一管一孔，不允许开长孔。
塑料管管卡间最大距离5、管内扫管穿线，其目的是检查管路是否畅通、正确，清扫管内积水和杂物，用空压机吹扫后，用棉布条两端牢固的捆扎在带线上来回拖拉。
电气施工配管配线工程量计算
5）不同回路、不同电压等级以及交流与直流 回路，不得穿在同一管内。
但下列几种情况或设计有特殊规定的除 外: ① 电压为50V及以下的回路。 ② 同一台设备的电机回路和无抗干扰要求的 控制回路。 ③ 照明花灯的所有回路。 ④ 同类照明的几个回路，但管内导线的根数 不能超过8根。
（四）接线箱、盒等安装工程量计算
导线明敷设, 是指线路敷设在建筑物表面可以 看得见的部位。导线明敷设是在建筑物全部完工以 后进行, 一般用于简易建筑或新增加的线路。
导线暗敷设, 是指导线敷设, 是指导线敷设在 建筑物内的管道中。导线暗敷设与建筑结构施工同 步进行, 在施工过程中首先把各种导管和预埋件置 于建筑结构中, 建筑完工后再完成导线敷设工作。 暗敷设是建筑物内导线敷设的主要方式。
穿管常用的管材有两大类: 钢管和塑料管。
1）钢管。钢管按管壁厚的不同，分为薄壁管和厚壁 管。薄壁管也叫电线管，是专门用来穿电线的。其 内外均已做过防腐处理，电线管不论管径大小，管 壁厚度均为1-1.6mm。厚壁管分为焊接钢管和水煤气 钢管。焊接钢管的管壁厚度，按管径的不同分成 2.5mm和3mm两种。水煤气钢管主要用于通水和煤气 ，管壁厚度随管径增加。厚壁管分为镀锌管和不镀 锌黑管，黑管在使用前需先做防腐处理。在现场浇 注的混凝土结构中主要使用厚壁钢管，而水煤气钢 管则用于敷设在自然地面内和素混凝土地面中。在 有轻微腐蚀性气体的场所和有防爆要求的场所必须 使用水煤气钢管。
（4）、BXHF、BXLHF：橡胶绝缘和护套电 线。同BX型，适用于较潮湿的场所和作 为室外进户线。
（7）、BVV、BLVV：聚氯乙烯绝缘和护套电线。同BV型 ，用于潮湿和机械防护要求较高的场所，可直埋土壤 中
（8）、BV-105.BLV-105：耐热105℃聚氯乙烯绝缘电线 。同BV型，用于45℃及以上高温环境中。
配管配线操作方案
配管配线操作方案1、配管的一般要求（1）敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应作密封处理。
（2）暗配管宜沿最近的路线敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm。
（3）进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm。
（4）埋于地下的管路不宜穿过设备基础。
穿过建筑物时，应加保护管保护。
（5）明配钢管不允许焊接，只可用管箍丝接。
在防火区域属防爆等级配管、管箍、接线盒的连接处必须焊接地过桥。
（6）钢管（镀锌钢管除外）内、外均应刷防腐漆，但埋于混凝土的管路外壁不刷，埋入土层内的钢管应刷两道沥青。
（7）穿电线的管子不允许焊接。
如需要焊接（用于暗配）可采用套管连接，套管长度为连接管外径的1。
5～3倍，连接管的对口应在套管的中心，焊接牢固、严密。
（8）钢管与设备的连接，应将钢管敷设到设备内部。
如不能直接进入时，应采取如下措施：1）在干燥房屋内，可从管口起加保护软管引入设备内；2）在潮湿处，可在管口处增设防水弯头，由防水弯头引出的导线应套绝缘保护软管，弯成防水弧度后引入设备。
3）金属软管引入设备时，软管与钢管或设备应用软管接头连接，不得利用金属软管作为接地导线。
2、管子的选择（1）电线管：管壁较薄，适用于干燥场所的明、暗配。
（2）焊接钢管：管壁较厚，适用于潮湿、有机械外力、有轻微腐蚀气体场所的明、暗配。
（3）硬塑料管：耐腐蚀性较好，易变形老化，机械强度次于钢管，适用腐蚀性较大的场所的明、暗配。
（4）半硬塑料管：刚柔结合、易于施工，劳动强度较低，质轻，运输较为方便，已被广泛应用于民用建筑暗配管。
3、管子的加工（1）管子在使用前应去毛刺、除锈、刷防腐漆。
（2）管子的切割有钢锯切割、切管机切割、砂轮机切割。
砂轮机切割是目前先进、有效的方法，切割速度快、功效高、质量好。
切割后应打磨管口，使之光滑。
禁止使用气焊切割。
（3）管子套丝扣的方法与管工套丝相同。
（4）管子煨弯，其方法有冷煨弯和热煨弯两种。
电路配管、配线工程施工流程
电路配管、配线工程施工流程一、项目准备在开始电路配管、配线工程施工之前，需要进行一系列的准备工作。
首先，施工队需要收集和整理相关施工图纸和设计文件，以便理解工程的具体要求。
其次，需要准备相应的施工材料和设备，如电缆、线管、插座等。
同时，还需要对施工现场进行清理和准备，确保施工的顺利进行。
二、布线规划在进行电路配线之前，需要进行布线规划。
根据设计文件和施工图纸，施工队需要确定电线、电缆的走向和布置方式。
同时，还需要考虑到电线的安全距离和防护要求，确保电路的可靠性和安全性。
布线规划完成后，施工队可以开始进行实际的配线工作。
三、配管安装配管是电路配线的基础，它可以保护电线不受外力损害，并方便后期的维护和检修。
根据布线规划，施工队需要安装线管或走线槽，将电线安全地隐藏在墙壁、地板或天花板中。
在安装过程中，需要注意线管或走线槽的密封性和固定性，以确保电线的稳定和安全。
四、电线引入在配管安装完成后，施工队需要将电线引入到对应的管道中。
这一步需要注意电线的引入方式和位置，避免电线弯曲或受到不必要的压力。
同时，还需要对电线进行标识和分类，以便后期维护和检修。
五、配线连接配线连接是电路配线工程的核心环节。
施工队需要根据设计文件和施工图纸，将电线连接到对应的插座、开关或其他设备上。
在进行连接之前，需要仔细检查电线的绝缘和导线的接触性能，确保连接的可靠性和安全性。
同时，还需要进行必要的测试和验收，以确保电路的正常运行。
六、维护和检修电路配管、配线工程施工完成后，施工队还需要进行维护和检修工作。
定期检查电线的连接情况和绝缘性能，及时发现和解决潜在的问题。
同时，还需要保持电路的清洁和整洁，避免灰尘和杂物对电路的影响。
总结起来，电路配管、配线工程施工流程包括项目准备、布线规划、配管安装、电线引入、配线连接以及维护和检修等环节。
在每个环节中，施工队都需要严格按照要求进行操作，确保电路的可靠性和安全性。
电路配管、配线工程的施工流程需要经验丰富的施工队进行操作，并且需要严格遵守相关的施工标准和规范。

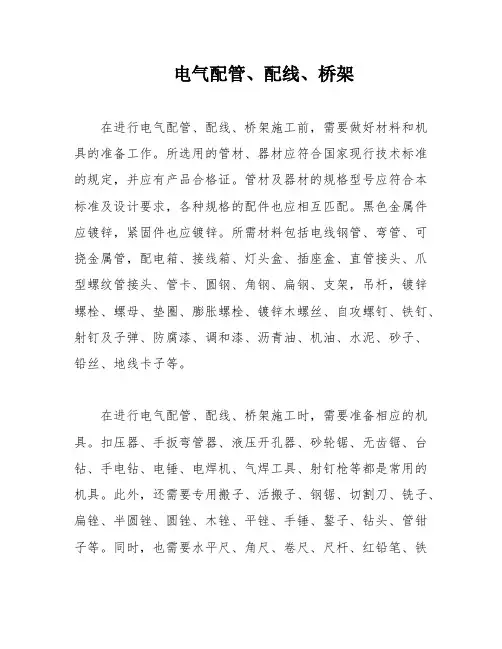

电气配管、配线、桥架
电气配管、配线、桥架在进行电气配管、配线、桥架施工前，需要做好材料和机具的准备工作。
所选用的管材、器材应符合国家现行技术标准的规定，并应有产品合格证。
管材及器材的规格型号应符合本标准及设计要求，各种规格的配件也应相互匹配。
黑色金属件应镀锌，紧固件也应镀锌。
所需材料包括电线钢管、弯管、可挠金属管，配电箱、接线箱、灯头盒、插座盒、直管接头、爪型螺纹管接头、管卡、圆钢、角钢、扁钢、支架，吊杆，镀锌螺栓、螺母、垫圈、膨胀螺栓、镀锌木螺丝、自攻螺钉、铁钉、射钉及子弹、防腐漆、调和漆、沥青油、机油、水泥、砂子、铅丝、地线卡子等。
在进行电气配管、配线、桥架施工时，需要准备相应的机具。
扣压器、手扳弯管器、液压开孔器、砂轮锯、无齿锯、台钻、手电钻、电锤、电焊机、气焊工具、射钉枪等都是常用的机具。
此外，还需要专用搬子、活搬子、钢锯、切割刀、铣子、扁锉、半圆锉、圆锉、木锉、平锉、手锤、錾子、钻头、管钳子等。
同时，也需要水平尺、角尺、卷尺、尺杆、红铅笔、铁画笔、点冲子、线坠、小线、灰铲、灰桶、水桶、绝缘手套、工具袋、工具箱、高凳等。
在电气配管施工中，暗管敷设是必不可少的环节。
各层水平线、墙厚度线和设备基础线需要事先弹好，以配合其他施工。
预制混凝土楼板上配管，在楼板吊装就位并调整好后、地面做好以前，弹好水平线。
现浇混凝土楼板配管，在底层钢筋绑扎完后，上层钢筋未绑扎前进行；墙板配管在钢筋绑扎后进行。
随墙（砌体）配合土建施工立管。
吊顶内管路敷设也是电气配管施工的常见内容。
在进行预埋件、预留孔洞工作时，需要配合建筑结构进行。
单独支撑、吊挂的管路，在吊顶龙骨安装进行施工；敷设在吊顶主龙骨上的管路，需要配合龙骨安装进行施工。
在内部装修施工时，需要配合土建做好吊顶灯位及电气器具位置样图，并在顶板或地面弹出实际位置。
在进行暗管敷设时，需要注意箱、盒测位。
根据施工图纸确定箱、盒轴线位置，以土建弹出的水平线为基准，挂线拉平，线坠找正，标出箱、盒实际位置。
配管配线工程施工技术完整
配管配线工程施工技术完整(完整版资料，可直接使用可编辑，推荐下载）配管配线工程施工技术配管配线常用的管子有水煤气钢管（焊接钢管，分镀锌和不镀锌钢管,其管径以内径计算）、电线管（管壁较薄，管径以外径计算）、硬塑料管、半硬塑料管、塑料波纹管、软塑料管和软金属管（俗称蛇皮管）等。
1 配管的一般要求（1）金属管路必须可靠接地或接零，镀锌钢管不得熔焊跨接接地线,应用专用接地卡且连线为截面积不小于4 mm²的铜芯软导线。
非镀锌管螺纹连接处应焊接跨接线.在TN—s、TN—C-S系统中，当金属电线保护管、金属盒箱、塑料电线保护管、塑料盒箱混合使用时，金属电线保护管和金属盒箱必须与保护线有可靠的电气连接。
钢管的接地连接应符合下列要求:黑色钢管螺纹连接时，连接处的两端应焊接跨接接地线或采用专用接地线卡跨接.镀锌钢管或可挠金属电线保护光的跨接地线宜采用专用接地线卡跨接，不采用熔焊连接.（2)敷设于多尘和潮湿场所的电线管路、管口、管子连接处均应做密封处理;潮湿场所和直埋于地下的电线保护管，应采用厚壁钢管或防液型可挠金属电线保护管.干燥场所的电线保护管宜采用薄壁钢管或可挠金属电线保护管,钢管不应有折扁和裂缝，管内应无铁屑和毛刺，切断口应平整，管口应光滑。
(3)埋于地下的管路不宜穿过设备基础，穿过建筑物时，应加保护管保护.暗配管宜沿最近的线路敷设并应减少弯曲，埋入墙或混凝土内的管子离表面的净距不得小于15mm,且用强度等级不小于M10的水泥砂浆抹面保护、保护层厚度应大于15mm。
进入落地式配电箱的管路排列应整齐，管口高出基础面不应小于50mm.(4）钢管（镀锌钢管除外）的内壁、外壁均应做防腐处理。
当埋设于混凝土时，可不做外壁防腐处理；直埋于土层内的钢管外壁应涂两道沥青漆；采用镀锌钢管时，锌层剥落处应涂防腐漆。
设计如有特殊要求,则应按设计要求进行防腐处理。
(5）管路敷设时，在安装电器或元件的部位应设置接线盒,接线盒的敷设方式与管路相同,即管路暗设,则盒应暗设;管路明设，盒也明设。
第五章：电气工程配管、配线
第五章：配管、配线
三、线管配线工程施工 一般规定 管内穿线 导线连接
第五章：配管、配线
一、线管配线-绝缘导线穿在管内敷设 优点：安全可靠，避免腐蚀性气体的侵蚀和机械损伤，更换电线方便。 线管：水煤气管、焊接钢管（以内径计算）、电线管（薄壁管）、普利卡金属套 管、硬塑料管、半硬塑料管、塑料波纹管、软塑料管、软金属管（蛇皮管） 钢管：镀锌钢管、非镀锌管（黑铁管） 1）阻燃PVC管 2）焊接钢管SC-厚壁电线管(DN15、20、25、32、40、50、65、80、100) 3）水煤气管G/RC 4）电线管TC薄壁管 5）硬塑料管PC聚氯乙烯硬质电线管 6）阻燃半硬塑料管-PVC 普通碳素钢电线套管MT（DN16、19、25、32、38、51、64、76）、 套接扣压式薄壁钢管KBG、套接紧定式钢管JDG（DN16、20、25、32、40、 50、63）、 聚氯乙烯半硬电线管FPC（或PC:DN16、20、25、32、40、50、63）、 金属线槽SR、塑料线槽PR、电缆桥架CT
第五章：配管、配线
第五章：配管、配线
第五章：配管、配线
第五章：配管、配线
第五章：配管、配线
二、普利卡金属套管配线-适用场所、敷设要 求 三、瓷夹和瓷瓶配线-适用场所、组成、瓷瓶 类型（鼓式G、针式P、蝶式ED） 四、线槽配线-金属线槽SR、塑料线槽PR 五、塑料护套线配线-线路敷设要求 六、钢索配线-适用场所、配线要求
第五章：配管、配线
2014.10.09
第五章：配管Leabharlann 配线5.1配管、配线工程基础知识 5.1.1室内配电线路 配管、配线：由配电屏（箱）接到各用电器具的供电和控 制线路的安装。 明配管：用管卡子固定于砖、混凝土结构上或固定于钢结 构支架及钢索上，即敷设于建筑物墙壁、柱子、顶棚等表 面，能够看到线路的走向及敷设方式，代号用E表示。 暗配管：需配合土建施工，将管子预敷设在墙、顶板、梁、 柱内部，表面看不到管子具体走向，代号用C标识。 室内导线敷设方式：线管配线、瓷夹和瓷瓶配线、线槽配 线、塑料护套线明敷设、钢索配线、桥架配线、车间带型 母线安装等。
电气工程配管配线标准
管路穿带线工艺标准
• 穿带线 • 1 穿带线的目的是检查管路是否畅通,管路的走向及盒,箱
的位置是否符合设计及施工图的要求. • 2 穿带线的方法: • (1)带线一般均采用φ1.2~2.0mm的钢丝.先将钢丝的一端
弯成不封口的圆圈,再利用穿线器将带线穿入管路内,在管 路的两端均应留有10~15cm的余量. • (2)在管路转弯较多时,可以在敷设管路的同时将带线一并 穿好. • (3)穿带线受阻时,应用两根铁丝同时搅动,使两根钢丝的端 头互相钩绞在一起,然后将带线拉出. • (4)阻燃型塑料波纹管的管壁呈波纹状,带线的端头要弯成 圆形.
管内穿线工艺标准
• 管内穿线 • 1 钢管(电线管)在穿线前,应检查各个管口的护口是否整齐,如有遗漏和破损,均
应补齐和更换. • 2 当管路较长或转弯较多时,要在穿线的同时往管内吹人适量的滑石粉. • 3 两人穿线时,应配合协调,一拉一送. • 4 穿线时应注意下列问题: • (1)三相或单相的交流单芯电缆电线不得单独穿予钢管内. • (2)不同回路,不同电压和交流与直流的导线,不得穿人同一管内,同一交流回路
的电线必须穿同一金属导管内,且管内不得有接头. • (3)导线在变形缝处,补偿装置应活动自如.导线应留有—定的余度. • (4)敷设于垂直管路中的导线,当超过下列长度时,应在管口处长接线盒中加以
固定: • (a)截面积为50mm2及以下的导线为30m; • (b)截面积为70～95mm2的导线为20m; • (c)截面积在180~240mm2之间的导线为18m
导线与带线的绑扎方法
• 导线与带线的绑扎 • 1 当导线根数较少时,例如二至三根导线,可将导线前端的
绝缘层削去,然后将线芯直接插入带线的盘圈内并折回压实, 绑扎牢固.使绑扎处形成一个平滑的锥形过渡部位. • 2 当导线根较多或导线截面较大时,可将导线前端的绝缘层 削去,然后将线芯斜错排列在带线上,用绑线缠绕绑扎牢固. 令绑扎接头处形成一个平线及断线 • 1 放线: • (1)放线前应根据施工图对导线的规格,型号进行核对. • (2)放线时导线应置于放线架或放线车上. • 2 断线: • 剪断导线时,导线的预留长度应按以下四种情况考虑. • (1)接线盒,开关盒,插销盒及灯头盒内导线的预留长度应为
配管配线施工方案
配管配线施工方案电缆敷设1)电缆敷设定额综合了不同的敷设方式，即土沟内、穿管、支架、沿墙卡设、钢索、沿支架卡设、垂直敷设七种方式，定额将这七种方式按一定的比例进行了综合扩大，因此，在实际工作中不论采取何种方式，一律不作换算和调整。
电缆敷设按不同截面以延长米计算并套用定额。
其截面计算是电缆单芯计算套用定额，不得将三芯及零线的截面相加计算，电缆头制作及安装亦相同。
2)“竖直通道电缆”子目主要适用于高层建筑和电视塔等电缆工程，由于竖直电缆敷设定额是按电缆垂直敷设的安装条件综合考虑的，并不是高层建筑的专用电缆，因此应和其他电缆一样按规定条件计取各种应计取的费用。
3)单芯电缆敷设、终端头、中间接头可按同截面的三芯电缆敷设定额基价，乘以0.66的系数。
4)37芯以下的控制电缆敷设套用35mm的电力电缆敷设定额。
5)电缆敷设及电缆头制作安装定额是按铝芯电缆编制的，因此，铜芯电缆敷设按相应截面的铝芯电缆安装定额人工和机械乘1.4的系数，电缆头制作安装按相应定额乘以1.2的系数。
6)电缆在山地、丘陵地区直埋敷设时，野生乘以1.3的系数，该地段所需的材料如固定桩、夹具等按实践用量计算。
7)厂外电缆(包括进厂部分)敷设，套用《电力建设工程预算定额》第四册“送电线路安装工程”35kV电缆敷设相应定额乘以0.9的系数。
由于进厂电缆较远，需要另计工地运输，执行第四册“送电线路工程”的电缆敷设定额的相应项目。
注：电力行业预算定额为第四册。
8)电缆桥架、托盘、槽盒等，如现场制造时，应套用第六章“轻型铁构件制造”定额，其装置应执行第十册“主动化控制装置及仪表工程”中第十一章“附件装置”定额的相应工程。
9)电缆防火用的设备及材料的安装，可套用《全统定额》第十三册“刷油、绝热、防腐蚀工程”中的有关定额子目。
10)电缆敷设长度应根据敷设路径水平和垂直距离，另按表1规定增加附加长度。
表1电缆附加长度11)电缆支架的接地线应执行室内接地母线装置定额。
配管配线工程量计算
主要内容
• 1．配管工程量计算 • 2．配管接线箱、盒安装工程量计算 • 3．配管内穿线工程量计算 • 4．配线工程量计算
1．配管工程量计算
配管(或称套管)工程以所配线管材质和敷设方式以及 按管规格划分定额，如下表所示。
(1)配管工程量计算
1)计算规则及其要领： 多种配管工程量以管材质、规格和敷设方式不同，按“延长米”
计量，不扣除接线盒(箱)、灯头盒、开关盒所占长度。 2)计算措施： ①水平方向敷设旳线管，以电气施工平面布置图旳线管走向
和敷设部位为根据(符号如下表所示)，并借用建筑物平面图 所标墙、柱轴线尺寸进行线管长度旳计算，见下例。
• 当线管沿墙暗敷时(WC)， 按有关墙轴线尺寸计算 该配管长度。如n1回路， 沿B—C，1—3等轴线长 度计算工程量。
• 当线管沿墙明敷时(WE)， 按有关墙面净空长度尺 寸计算线管长度。如n2 回路，沿B—A，1-2等 墙面净空长度计量。
②垂直方向敷设旳管(沿墙、柱引上或引下)，其工 程量计算与楼层高度及与箱、柜、盘、板、开关 等设备安装高度有关。不论配管是明敷或暗敷均 按图示计算线管长度。
• ③当埋地配 管时(FC)，水 平方向旳配 管按墙、柱 轴线尺寸及 设备定位尺 寸进行计算。
(2)导线进入开关箱、柜及设备预留长度
• 线路分支接头线、进入灯具及明暗开关、 插座、按钮等预留导线长度已分别综合在 相应定额中，不再另行计算导线长度。
• (3)导线与设备相连需焊(压)接线端子 按“个”计量，用相应定额。
4．配线工程量计算
1)配线工程是以所配线旳规格、敷设方式和部位来 划分定额旳，如下表所示。
跨屋架、跨柱敷设，计算工程量时应分别计算。它们需要 支架时按施工图要求或原则图计算支架质量(100kg)，并列 项计算支架制作。 • 当绝缘子配线跨越需拉紧装置时，按“套”计算制作安装， 用第二篇相应子目。
配管配线
（2）垂直长度的计算：当管穿出地面时，沿墙引下管 垂直长度的计算：当管穿出地面时， 长度(h)加上地面埋深才为垂直长度， (h)加上地面埋深才为垂直长度 长度(h)加上地面埋深才为垂直长度，出地面的配管 还应考虑设备基础高和出地面高度，一般考虑150 150～ 还应考虑设备基础高和出地面高度，一般考虑150～ 200mm，即为垂直配管长度。 200mm，即为垂直配管长度。各电气元件的高度分别 架空引入高度h1 3m；开关箱距地h2 1.3m； h1＝ h2＝ 为：架空引入高度h1＝3m；开关箱距地h2＝1.3m；配 电箱距地h3 1.5m；管埋深h4 0.3m；管埋深h5 电箱距地h3 ＝1.5m；管埋深h4 ＝0.3m；管埋深h5 0.5m；基础高h6 0.1m。 ＝0.5m；基础高h6 ＝0.1m。 引入管的垂直长度SC50 h1＋h5＝ SC50＝ 0.5＝ ①引入管的垂直长度SC50＝h1＋h5＝3＋0.5＝3.5m ②WP1的垂直配管长度SC32＝（h5 ＋h6＋0.2）×2＋ WP1的垂直配管长度SC32＝（ 的垂直配管长度SC32＝（h5 h6＋0.2） (h5＋h2)（AL）＝（0.5＋0.1＋0.2） ）＝（0.5 (h5＋h2)（AL）＝（0.5＋0.1＋0.2）×2＋0.5+1.3 3.4m（伸出基础高按200mm考虑） 200mm考虑 ＝3.4m（伸出基础高按200mm考虑） WP2的垂直配管长度SC25＝h3＋h4＝1.5＋0.3＝ 的垂直配管长度SC25 ③WP2的垂直配管长度SC25＝h3＋h4＝1.5＋0.3＝1.8m 合计：引入管SC50 1.44＋3.5＝ SC50＝ 合计：引入管SC50＝1.44＋3.5＝1.79m SC32＝5.5＋3.4＝ SC32＝5.5＋3.4＝8.9m SC25＝ 1.8＝ SC25＝9＋1.8＝10.8m
配管配线工艺
配管配线工艺
一、明配管安装
1.施工流程
2、施工准备
(1)资料准备
本工程将对所有管线进行综合平衡设计，现场的配管路径将根据审核通过的深化图确定,并确定支吊架的型号规格。
(2)进度安排
一般敷设程序为先平管后立管，施工中根据各隔墙体的施工进度及墙体结构，确定立管的安装方式及进度，并做好配合。
3、支吊架的安装
(1)成排管道支架的设置，成排沿墙安装的管道支架当管道支架水平安装时，则用圆钢吊起。
(2)支、吊架的固定方法：根据本工程的结构特点，支吊架的固定主要采用胀管法(即在混凝土顶板打孔，用膨胀螺栓固定)。
(3)测定盒、箱及固定点位置：根据施工图纸首先测出盒、箱与出线口
的准确位置，然后按测出的位置，把管路的垂直、水平走向拉出直线，按照安装标准规定的固定点间距尺寸要求，确定支架，吊架的具体位置。
固定点的距离应均匀管卡与终端、转弯中点、电气器具或接线盒边缘的距离为150~500mm o
(4)变形缝处理
在建筑物的伸缩缝处安装电线管，局部采用金属软管连接，以保护建筑在伸缩缝处发生伸缩变化时电气管线的安全。
二、可挠金属软管敷设
1.钢管与电气设备、器具间的电线保护管宜采用可挠金属软管，金属软管的使用长度在电气动力中不大于0∙8m,在电气照明中不大于1.2m。
吊顶内嵌入式荧光灯安装，其中接线盒至灯具间的连接采用金属软管。
2、可挠金属软管与设备、器具连接时，采用专用接头，连接处密封可靠。
第二章 配管配线
穿线时应注意以下几点：
①同一交流回路的导线必须穿于同一管内。
②不同回路，不同电压，交流与直流导线不得穿入 同一管内。 ③管内电线不得有接头。
连接要领如下：
1．单芯铜导线的直线连接
①绞接法：将两线互相交叉，用双手同时把两芯线互 绞两圈后，将两个线芯在另一个线芯上缠绕5圈，剪掉余 头，见图7.6-1。该连接方式适用于BV-4mm2及以下的单芯 线连接。 ②缠绕卷法：将两线相合并，加辅助线后（也可不加 辅助线）用绑线在合并部位中间向两端缠绕，其长度为导 线直径的10倍，然后将两线芯端头折回，在此向外单独缠 绕5圈，与辅助线捻绞2圈，将余线剪掉，见图7.6-2。该连 接方式适用于BV-6mm2及以上的单芯线的直接连接。
扣压式薄壁钢管（KBG管）
可绕金属电线管
室内布线
线管敷设 线管敷设，又称为配管。 配管工作一般从配电箱开始， 逐段配至用电设备处，有时也可从用电设备端开始，逐段配 至配电箱处。 （一）暗配管施工 暗配管施工多用在混凝土建筑物及室内装饰装修工程内， 其施工方法有以下几种： （1）随墙（砌体）配管 砖墙，空心砖墙配合砌墙安管时，管子应放在墙中心， 管口向上者要堵好。向上引管到吊顶时，管上端应煨成90° 弯进入吊顶内。进入开关，插座盒的地方，应先稳好盒子后， 再加短管接入。如果是在砖墙上留槽或开槽，其管子在槽内 的固定方法是：先在砖缝里打入木楔，再在木楔上钉钉子， 用铁丝将管子绑在钉子上，再将钉子打入，使管子充分嵌入 槽内。
室内布线
金属管配线
将绝缘导线穿在金属管内的敷设方式，称为金属管配
线。室内建筑装修工程中，常用的金属电线管有钢管、扣
压式薄壁钢管（KBG管）、可绕金属电线管等。金属电线管 布线，其主要优点是安全可靠，能防止灰尘、潮气、蒸汽 及腐蚀性气体的侵蚀；能防止机械损伤；能防止因线路短 路而发生的火灾。适用于动力和照明线路的明、暗敷设及 吊顶内和护墙板内的敷设。
配管、配线
管材长度4ｍ/根，颜色一般为灰色。管材连接一般为加热承插 式连接和塑料热风焊，弯曲必须加热进行。
特点：耐腐蚀性能较好，不耐高温，属非阻燃型管。适用于腐 蚀性较大的场所明敷设。
一、室内导线敷设方式
2) 半硬阻燃塑料管 也叫PVC阻燃塑料管，由聚氯乙烯树脂加入增塑剂、稳定剂
一、室内导线敷设方式
（4）金属波纹管 也叫金属软管或蛇皮管，主要用于设备上的配线，或用于管、
槽与设备的连接等。一般敷设在较小型电动机的接线盒与钢管 口的连接处，用来保护电缆或导线不受机械损伤。
一、室内导线敷设方式
2.瓷夹和瓷瓶配线
瓷夹和瓷瓶配线就是利用瓷夹或瓷瓶支持和固定导线的一种 配线方式。
(1)瓷夹配线，适用范围：用电量较小，且无机械损伤的干燥 明显处所。
二、配管配线工程识图
5. 室内配管配线工程施工图的识图案例 （2）主要参数 2）照明配电：照明、插座均由不同的支路供电；所有插座回 路均设漏电断路器保护。除注明外，开关、插座分别距地1.4m、 0.3m暗装。卫生间开关、插座 选用防潮、防溅型面板。空调 设置专门的配电箱，空调用配电箱距地0.3m暗装。 3）总配电箱距地1.5m嵌墙暗装，各分配电箱距地1.5m嵌墙暗装。 4）照明支线选用BV导线，2～4根穿SC15钢管，5～6根穿SC20钢 管。
适用范围：屋架较高、跨距较大、灯具安装高度 要求较低的工业厂房内。
钢索吊管配线
一、室内导线敷设方式
6.电气竖井内配线 电气竖井就是从建筑物的底层到顶层留出的一条井
道。竖井在每个楼层设有配电小间，它是竖井的一部 分，每层都有楼板隔开，只留出不同尺寸的孔洞。
一般适用于多层和高层建筑内垂直配电干线的敷设， 是高层建筑特有的一种综合配线方式。
电路配管、配线工程施工流程
电路配管、配线工程施工流程一、引言电路配管和配线工程是建筑和装修过程中不可或缺的一部分。
它们是确保电力供应安全可靠的关键步骤。
本文将从施工流程的角度，为读者详细介绍电路配管和配线工程的具体步骤和注意事项。
二、前期准备1.设计方案：在施工前，必须根据建筑物的具体情况，制定电路配管和配线的设计方案。
该方案应包括布线图、配管图和材料清单等内容。
2.材料准备：根据设计方案，准备所需的电线、电缆、配线盒、配线管等材料，并确保其质量合格、数量充足。
三、施工步骤1.布线：根据设计方案，在墙壁和天花板上进行布线。
首先，找到合适的位置，打孔预留线管的位置。
然后，将电线从线管中穿过，并固定在墙壁上。
注意，电线应保持一定的弯曲半径，避免过度弯折导致电线损坏。
2.配管：将预留的线管固定在墙壁上，确保线管的位置准确。
然后，将电线从线管中穿过，注意保持电线的整齐和紧凑。
在穿过弯曲处时，可使用弯头和接头来保护电线，并确保电线顺利通过。
3.连接：将电线连接到配线盒中。
根据设计方案，将电线的端子剥去一定长度，然后将电线插入配线盒中的接线端子。
使用绝缘帽或绝缘胶带，确保接线牢固和绝缘良好。
在连接过程中，应注意连接的正确性和稳定性。
4.安装开关插座：根据设计方案，在合适的位置安装开关和插座。
首先，打孔穿线，然后将开关和插座安装在墙壁上。
在安装过程中，应注意和遵循安全操作规程，确保设备安装牢固、接线正确。
5.测试与调试：在完成配线工作后，进行电路的测试与调试。
使用万用表等测试仪器，检查电路的接线是否正确，各个开关和插座是否正常工作。
如有问题，及时排查并解决。
四、安全注意事项1.施工过程中，必须严格遵守安全操作规程，佩戴好个人防护装备，确保施工人员的安全。
2.电路施工必须由具有资质的电工进行，确保施工质量和安全性。
3.在进行电路测试与调试时，应断开电源，避免触电危险。
4.施工完成后，应对电路进行全面检查，确保没有漏电、短路等安全隐患。
五、总结电路配管和配线工程是建筑和装修过程中必不可少的一环。
配管配线
①一个开关控制一盏灯
N L G
图4.5
照明平面图
图4.6
透视接线图
开关应装在相线上，使关 断开关后，灯头上没有电， 以利安全。
②多个开关控制多盏灯
③两个开关控制一盏灯
①
3
2
①
②
3
②
【例4.5】分析以下照明线路图，试确定各处导线的根 数。
BV2×1.5—PC15－WC BV2×6— PC20－WC
3)常用照明线路的分析
开关、灯具、插座直接 从电源干线上引接，导 线中间允许有接头的安 装接线法，如瓷夹配线、 瓷柱配线等。Biblioteka 直接接线法接线方法
共头接线法
线管内不允许有接头， 导线的分路接头只能在 开关盒、灯头盒、接线 盒中引出。
相线必须经过开关后再进入灯座，零线直接进入灯座，保护
接地线与灯具的金属外壳相连接。
座线路的明敷布线线路或室外挑檐下等场所。其截面积不宜 大于6mm2。
敷设方式：采用线卡沿墙壁、顶棚或建筑构件表面直接敷设。 特点：防潮、耐酸、造价低廉、施工安装方便。但导线截面
积比较小。
塑料线槽配线：
适用条件：正常环境室内场所的配线、预制墙板结构及无法暗 配线的工程。 塑料线槽的组成：槽、槽盖及附件。 塑料线槽敷设部位：建筑物顶棚与墙壁交角处的墙上及墙角 和踢脚板上口线上。 电线在线槽内不得有分接头，分支接头应在接线盒内进行。
a)安装电器的部位应设置接线盒； b)线路分支处或导线规格改变处应设置接线盒； c)水平敷设管道遇以下情况之一时，中间应增设 接线盒，且接线盒的位置应便于穿线： …管子长度每超过45m，无弯时； …管子长度每超过30m，有1个弯时； …管子长度每超过20m，有两个弯时； …管子长度每超过12m，有三个弯时。
电路配管、配线工程施工流程
电路配管、配线工程施工流程
电路配管、配线工程施工流程一般包括以下几个步骤：
1. 施工准备：确定工程施工范围、施工时间和施工队伍，制定施工计划，并进行相关材料的采购和现场准备工作。
2. 配管施工：根据设计图纸要求，进行电路配管的施工。
主要包括管道的敷设、固定和连接等工作。
施工过程中需要注意管道的走向、高度和间距等要求，确保电线能够顺利通过。
3. 配线施工：根据设计图纸要求，进行电路配线的施工。
主要包括电线的敷设、接线和连接等工作。
施工过程中需要注意电线的规格、线路的连接方式和绝缘处理等要求，确保电路能够正常运行。
4. 安装电器设备：根据设计要求，进行电器设备的安装工作。
主要包括开关、插座、灯具等设备的安装和调试等工作。
施工过程中需要注意设备的安装位置和高度等要求，确保设备能够正常使用。
5. 接地和绝缘测试：进行接地和绝缘测试，确保电路的接地和绝缘性能符合要求。
主要包括接地电阻测试和绝缘电阻测试等工作。
6. 施工验收：完成施工后，进行施工验收工作。
主要包括对电路的功能性测试、安全性检查和质量评估等工作。
确保电路能够正常运行，符合相关规范和标准要求。
以上是电路配管、配线工程施工的一般流程，具体的施工流程可能
会因工程规模和要求的不同而有所调整。
在施工过程中，需要严格按照相关规范和标准进行施工，确保施工质量和安全性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
• 第一部分：室内配线工程
⑥水平敷设管路如遇下列情况之一时，中间应增设 接线盒（拉线盒），且接线盒的安装位置应便于穿 线(不含管子入盒处的90°曲弯或鸭脖弯)。如不增 设接线盒，也可以增大管径。 a.管子长度每超过30 m，无弯曲； b.管子长度每超过20 m，有1个弯曲； c.管子长度每超过15 m，有2个弯曲； d.管子长度每超过8 m，有3个弯曲。
第一部分：室内配线工程
图2.4 管端部的弯曲
第一部分：室内配线工程
（2）线管的切断 （3）套丝 （4）钢管防腐 3）管路连接 （1）管与管的连接 （2）管与盒（箱）的连接
第一部分：室内配线工程
暗装金属制品盒
第一部分：室内配线工程
4、过建筑物伸缩缝的做法
第一部分：室内配线工程
线管穿线
管内穿线工作一般应在管子全部敷设完 毕及建筑物抹灰、粉刷及地面工程结束后进 行。在穿线前应将管中的积水及杂物清除干 净。 导线穿管时，应先穿一根钢丝作引线， 当管路较长或弯曲较多时，也可在配管时就 将引线穿好。
算量
2．明配管工程量计算时，要考虑管轴线距墙的距 离，如在设计无要求时，一般可以墙皮作为量取计 算的基准；设备、用电器具作为管路的连接终端时， 可依其中心作为量取计算的基准。 3．暗配管工程量计算时，可依墙体轴线作为量取 计算的基准：如设备和用电器具作为管路的连接终 端时，可依其中心线与墙体轴线的垂直交点作为量 取计算的基准。
第一部分：室内配线工程
见图集 89D462_钢索配线安装图集.pdf
第一部分：室内配线工程
九、封闭（插接）式母线槽配线 1、封闭（插接）式母线是把铜（铝）排用绝缘 夹板夹在一起，并用空气绝缘或者缠包绝缘 带绝缘，再置于优质钢板外壳内，母线的连 接是采用高强度的绝缘板隔开各导电排，以 完成母线的插接，然后用覆盖环氧树脂的绝 缘螺栓固定，以确保母线连接处的绝缘可靠。
计算规则
六、槽板配线工程量，应区别槽板材质（木 质、塑料）、配线位置（砖、混凝土）、导 线截面、线式（二线、三线），以线路“延 长米”为计量单位。
计算规则
七、塑料护套线明敷工程量，应区别导线截 面、导线芯数（二芯、三芯）、敷设位置 （砖混凝土结构、沿钢索），以单根线路 “延长米”为计量单位。
计算规则
第一部分：室内配线工程
2、封闭（插接） 式母线有单相两 线、单相三线、 三相三线、三相 四线及三相五线 等，根据需要选 用。
第一部分：室内配线工程
3、封闭（插接）式母线槽的功能单元 1）普通型母线槽
图2.15 带插孔的母线槽
第一部分：室内配线工程
2）始端母线槽
章说明
一、配管工程均未包括接线箱、盒及支架的 制作、安装。钢索架设及拉紧装置制作、安 装，插接式母线槽支架制作、槽架制作及配 管支架应执行铁构件制作定额。
熟悉定额
熟悉定额内容
熟悉定额
一、电线管敷设 二、钢管ቤተ መጻሕፍቲ ባይዱ设 三、防爆钢管敷设 四、扣压、紧定式钢管敷设 五、塑料电线管敷设 六、金属软管敷设
算量
埋地管穿出地面
算量
（三）配管工程量计算时应注意的问题 配管工程量计算在电气施工图预算中所占比重较大， 是预算编制中工程量计算的关键之一，因此除综合 基价中的一些规定外还有一些具体问题需进一步明 确。 1．不论明配还是暗配管，其工程量均以管子轴线 为理论长度计算。水平管长度可按平面图所示标注 尺寸或用比例尺量取，垂直管长度可根据层高和安 装高度计算。
章说明
二、连接设备导线预留长度表：
章说明
三、沟槽内配管定额均不包括开槽，应按本 章有关项目另行计算。
章说明
四、带筋接线盒定额钢筋按照300mm长考虑， 与实际不同时调整。
章说明
五、阻燃型电线执行同截面塑料护套线定额 乘1.10系数。
计算规则
一、各种配管应区别不同敷设方式、敷设位 置、管材材质、规格，以“延长米”为计量 单位，不扣除管路中间的接线箱（盒）、灯 头盒、开关盒所占长度。
第一部分：室内配线工程
三、导线 1、要求： 1）对导线线芯的要求 导电性能好、机械强度大、质地均匀、表面 光滑、无裂纹、耐腐蚀性能好 2）对导线绝缘皮的要求 绝缘性能好、质地柔韧且有相当的机械强度、 耐酸、碱、油、臭氧的侵蚀。
第一部分：室内配线工程
2、分类 1）裸导线 裸单线、裸绞线、钢芯铝绞线、铜绞线、 常用的：TY、LY、LGJ TY LY LGJ 2）绝缘导线 具有单层或者数层绝缘包层的电线 BV、BLV、BX、BLX （适用场合说明）
计算规则
二、定额中未包括钢索架设及拉紧装置、接 线箱（盒）、支架的制作安装，其工程量应 另行计算。
计算规则
钢索架设和拉紧装置
计算规则
三、管内穿线的工程量，应区别线路性质、 导线材质、导线截面，以单线“延长米”为 计量单位。线路分支接头线的长度已综合考 虑在定额中，不再另行计算（照明线路中的 导线截面大于或等于6mm2时，应执行动力 线路穿线相应项目）。
第一部分：室内配线工程
图2.11 金属线槽在水平支架上安装
第一部分：室内配线工程
第一部分：室内配线工程
见图集（附录） 96D301-1.线槽配线安装.pdf
第一部分：室内配线工程
八、 钢索配线 （1）钢索的选择 （2）钢索吊管配线 （3）钢索吊塑料护套线配线
图2.22 钢索吊管配线示意
图2.23 钢索吊塑料护套线配线示意
1、线管管径的选择 原则：管内绝缘导线的总截面小于等于40%管截面 积。
（包含线芯截面积和绝缘皮截面积）
但计算繁琐，所以由专业人员总结的表格，直接查 表即可
第一部分：室内配线工程
第一部分：室内配线工程
2、线管敷设时的规范要求 根据《电气装置安装工程1KV及以下配线工 程施工及验收规范》（GB50258—96），各 种配管应符合如下规定：
计算规则
十一、车间带形母线安装工程量，应区别母 线材质（铝、钢）、母线截面、安装位置 （沿屋架、梁、柱、墙，跨屋架、梁、柱）， 以“延长米”为计量单位。
计算规则
十二、混凝土地面刨沟、墙面剔堵槽工程量， 应区别管子直径，以“延长米”为计量单位。
计算规则
十三、接线箱安装工程量，应区别安装形式 （明装、暗装）、接线箱半周长，以“个” 为计量单位。
八、线槽配线工程量，应区别导线截面，以 单根线路“延长米”为计量单位。
计算规则
九、钢索架设工程量，按图示墙（柱）内缘 距离，以“延长米”为计量单位，不扣除拉 紧装置所占长度。
计算规则
十、母线拉紧装置及钢索拉紧装置制作安装 工程量，应区别母线截面、花篮螺栓直径 （12、16、18），以“套”为计量单位。
• 第一部分：室内配线工程
⑦垂直敷设的管路如遇下列情况之一时，应增设固 定导线用的接线盒： a.导线截面50 mm2及以下，长度每超过 30 m； b.导线截面70～95 mm2，长度每超过 20 m； c.导线截面120～240 mm2，长度每超过 18 m。
第一部分：室内配线工程
（8） 在TN-S、TN-C-S系统中，当金属电线 保护管、金属盒（箱）、塑料电线保护管、 塑料盒（箱）混合使用时，金属电线保护管 和金属盒（箱）必须与保护地线（PE线）有 可靠的电气连接。
计算规则
十四、接线盒安装工程量，应区别安装形式 （明装、暗装、钢索上）以及接线盒类型， 以“个”为计量单位。凡接线盒中需要填充 木屑、泡沫并用胶带固定封闭者定额乘以1.1 系数。
计算规则
十五、灯具，明、暗开关，插座，按钮等的 预留线，已分别综合在相应定额内，不另行 计算。配线进入开关箱、柜、板的预留线， 可参照下表长度，分别计入相应的工程量内。
第一部分：室内配线工程
线管穿线
拉线时应由两人操作，较熟练的一人担任送 线，另一人担任拉线，两人送拉动作要配合 协调，不可硬拉硬送。当导线拉不动时，两 人应反复来回拉1～2次再往前拉，不可过分 勉强而为之。
第一部分：室内配线工程
七、线槽配线
图2.10 金属线槽在墙上安装 1—金属线槽；2—槽盖；3—塑料胀管； 4—8×35半圆头木螺丝
第一部分：室内配线工程
（1） 敷设在多尘或潮湿场所的电线保护管， 管口及其各连接处均应密封。 （2） 当线路暗配时，电线保护管宜沿最近 的线路敷设，并应减少弯曲。埋入建(构)筑物 内的电线保护管，与建(构)筑物表面的距离不 应小于15mm。
第一部分：室内配线工程
（3） 进入落地式配电箱的电线保护管，排 列应整齐，管口宜高出配电箱基础面50～ 80mm。 （4） 电线保护管不宜穿过设备或建(构)筑物 的基础，当必须穿过时，应采取保护措施。
第一部分：室内配线工程
3、导管敷设的施工工艺 1）熟悉图纸 A、箱（盒）的位置 B、确定管路的敷设部位盒走向 C、电气工程与其它工程的配合要求
第一部分：室内配线工程
2）导管加工 （1）管子弯曲 导管的端部与盒（箱）的连接处，一般应弯 曲成90°曲弯或鸭脖弯。导管端部的 90°曲 弯一般用于盒后面入盒，常用于墙体厚度为 240 mm处，管端部不应过长，以保证管盒连 接后管子在墙体中间位置上。
第一部分：室内配线工程
规范中规定： 金属导管：金属管路 金属网
第一部分：室内配线工程
四、常用的安装材料 1、常用导管 1）金属导管 A、水煤气管 B、厚壁钢管、薄壁钢管 C、金属波纹管 D、普利卡金属管
第一部分：室内配线工程
2）绝缘导管 PVC 半硬塑料管 硬塑料管
第一部分：室内配线工程
五、室内配线 1、敷设在建筑物、构筑物内的所有配电线路， 统称室内配管配线。 2、室内配线的敷设方式 1）明敷设 2）暗敷设
第一部分：室内配线工程
7、导线的连接 （识图、工艺、预算P82）
图2.1 多芯导线压接接线端子
第一部分：室内配线工程
六、配管配线 将绝缘导线穿在管内敷设，称为导管配线。 导管配线安全可靠，可避免腐蚀性气体的侵 蚀和机械损伤、更换导线方便。而且暗配管 敷设时对建筑物结构影响小。
