薄膜光学课程设计

光学薄膜课程设计学生姓名学号指导老师年月增透膜1. 参数要求:在1300-1600nm波段中，设计一个垂直入射时透射率为99.9%的膜系。

2. 材料：ZrO2（H）、Al2O3（M）、MgF2（L）3. 基础膜系：G| M 2H L |A优化膜系：G| 0.100H 0.742M 2.198H 1.061L |A4. 曲线图：设计波长为1450nm，采用针式优化。

5. 膜厚控制方法：采用光控的方法对膜厚进行控制。

高反膜1.参数要求：在1300-1600nm波段中，设计一个垂直入射时反射率为99.9%的膜系。

2.材料：TiO2（H）、SiO2（L）3.基础膜系：G| (HL)^12 H |A优化膜系：G| (HL)^12 0.792H |A4.曲线图：设计波长为1450nm。

5.膜厚控制方法：采用光控的方法对膜厚进行控制。

分光膜1.参数要求：在1300-1600nm波段中，设计一个45度角入射时透射率为50%的膜系。

2.材料：TiO2（H）、SiO2（L）3.基础膜系：G| (HL)^4 |A优化膜系：G| 0.382H 0.512L 0.873H 0.942L 0.972H 1.382L 0.721H 0.980L |A 4.曲线图：设计波长为1450nm，入射角为45度。

5. 膜厚控制方法：采用光控的方法对膜厚进行控制。

短波通干涉截止滤光片1.参数要求：光线垂直入射时，在1300-1450nm波段通过，透射率为99%；在1450-1600nm波段截止。

2. 材料：TiO2（H）、SiO2（L）3.基础膜系：G| 0.87LHL (0.5L H 0.5L)^18 0.7LHL |A优化膜系：G| 1.110L 1.292H 1.132L 0.900H 1.116L 1.020H 1.055L (HL)^14 1.000H1.170L 0.911H 1.192L 0.987H 0.619L |A4.曲线图：设计波长为1653nm。

光学膜实验报告

一、实验目的1. 理解光学膜的基本原理和作用；2. 掌握光学膜的制作方法；3. 通过实验验证光学膜的特性；4. 分析光学膜在光学系统中的应用。

二、实验原理光学膜是一种具有特定光学性能的薄膜，其主要作用是反射、透射和偏振。

光学膜的种类繁多，包括增透膜、反射膜、偏振膜等。

本实验主要研究增透膜和反射膜的制作方法及特性。

1. 增透膜：增透膜能够减少光在光学元件表面的反射，提高光的透射率。

其原理是利用不同厚度、不同折射率的薄膜对光的干涉现象，使反射光相互抵消，从而减少反射。

2. 反射膜：反射膜能够增加光在光学元件表面的反射，提高光的反射率。

其原理与增透膜类似，也是利用干涉现象，但要求反射光相互加强。

三、实验仪器与材料1. 实验仪器：光学膜制备系统、紫外-可见光分光光度计、干涉仪、薄膜厚度测量仪等；2. 实验材料：光学玻璃基板、光刻胶、抗蚀剂、清洁剂、光刻机、蒸发源、真空系统等。

四、实验步骤1. 光刻胶涂覆：将光学玻璃基板放入光刻机中，涂覆一层光刻胶，使其均匀覆盖在基板上；2. 光刻：利用光刻机将设计好的图形转移到光刻胶上，形成光刻胶图形；3. 抗蚀：将涂覆光刻胶的基板放入抗蚀剂中，浸泡一段时间，使光刻胶图形部分溶解，形成抗蚀图形；4. 蒸发沉积：将涂覆抗蚀图形的基板放入蒸发源中，通过真空系统使蒸发源蒸发材料，沉积在抗蚀图形上，形成光学膜；5. 洗除抗蚀剂：将沉积光学膜的基板放入清洁剂中，洗除未反应的抗蚀剂，得到光学膜；6. 薄膜特性测试：利用紫外-可见光分光光度计、干涉仪、薄膜厚度测量仪等仪器对光学膜进行测试，分析其光学性能。

五、实验结果与分析1. 增透膜实验结果：通过实验，成功制备了增透膜，其透射率提高了约30%。

测试结果显示，增透膜在可见光范围内的透射率较高，符合实验要求。

2. 反射膜实验结果：通过实验，成功制备了反射膜，其反射率提高了约80%。

测试结果显示，反射膜在可见光范围内的反射率较高，符合实验要求。

薄膜光学技术-4-1

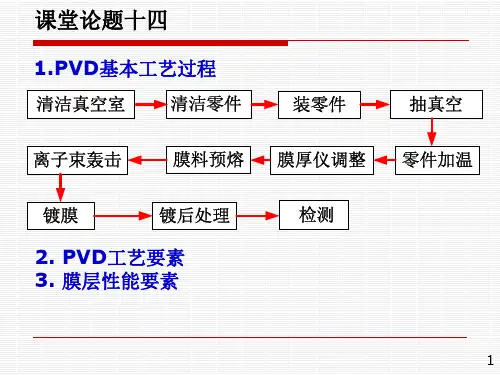

5.基片材料
1). 膨胀系数不同热应力； 2). 化学亲和力不同影响膜层附着力和牢固度; 3). 表面粗糙度和缺陷散射的主要来源。
11
6.基片清洁
残留在基片表面的污物和清洁剂将导致： 1）. 膜层对基片的附着力差； 2）. 散射吸收增大抗激光损伤能力差； 3）. 透光性能变差。
7.膜层材料
聚集密度微观组织物理结构(晶体结构) 膜层化学成分
薄膜器件机械性能
硬度牢固度—（附着力）
薄膜器件环境稳定性
盐水盐雾、高湿高温、高低温、水浴、酸碱腐蚀
膜层填充密度对膜层质量的影响
3
薄膜聚集密度P:
蒸气入射角与柱状结构的生长方向之间的关系：
薄膜中固体部分的体积（柱体的体积） p 薄膜的总体积（柱体空隙）
以上就是极值法监控膜层厚度的基础
21

①当选定一个λ作为监控波长时，只要膜层的光学厚度是λ/4的整数倍，其透射和反射光信号就具有一个或多个可供明确判断的极值；
(1个极值), (2个极值), nd=250nm
例如：λ0=500nm时, nd=125nm
②对一个欲得到的膜层任意光学厚度（n1d1），一定存在一个或数个波长的光可用来依极值法原理监控其厚度。

利用石英晶体的压电效应，测量石英晶体振动频率或周期随石英晶片厚度的变化量，达到测量沉积在石英晶片上的膜层厚度的目的。
32
1. 频移法
依据石英晶片振动频率 f 与晶片厚度dq成反比的原理：f=N/dq N—由石英晶片决定的常数若在此晶片一个表面镀上膜层厚度为 Δdf ，假设对应的等效石英晶片厚度为Δdq 则：利用关系式其中： A—晶片被镀面积 f 得： d q d f q 等效石英晶片厚

《物理光学》第4章, 多光束干涉与光学薄膜

t
At tt ei tt r 2ei 2 tt r 4ei 3 Ai
tt ei i 在光束数目趋于无穷大时， A A 2 e i 1 r
因为
I t At At
r 2 r '2 R
4.2.2 法布里—珀罗干涉仪应用（F-P标准具）
1、研究光谱的超精细结构设含有两种波长λ1和λ2的光波投射到干涉仪上,分析靠近条纹中心的(θ＝0)某一点：
m m1 m2
2h2 1
e 2 1 2he
12
e / e
2
不应使两组条纹的相对位移Δe大于条纹的间距e，否则会发生不同级条纹的重叠现象。当Δe＝e时的Δλ就是标准具所能检测的最大波长差(也叫标准具的自由光谱范围)：
实际使用的光束，受n限制,λ也有较大宽度，所以高透过率并不是同时发生在全波段上，而且光束的入射角也会对R产生影响，所以，单层膜的透射情形与理想的偏离较大。
2、单层增反膜
如果单层膜的折射率n大于基片的折射率nG，则膜系的反射率比末镀膜时基片的反射率要大，起增强反射的作用。在光束正入射情况下，由nh＝λ0/4条件，得到膜系对波长 λ0的反射率为：
讨论:条纹的强度分布随反射率R的变化：
1、当反射率R很小时，透射光IM=I0, Im—>I0 ，条纹对比度非常低，趋近于零。 2、当反射率R增大时，情况就有很大的不同
1）随着反射率R的增大，透射光暗条纹的强度降低，亮条纹的宽度变窄，因而条纹的锐度和对比度增大。 2）当R→1时，透射光干涉图样是
由在几乎全黑的背景上的一组很细
的亮条纹所组成。反射光干涉图样：与透射光干涉图样互补，是在均匀

《光学薄膜膜系设计》课件

，常用的测量方法有光谱椭偏仪法和光谱反射法等。
03
光学薄膜设计方法
膜系设计的基本原则
光学性能原则
薄膜的光学性能应满足设计要求，如反射、透射、偏振等特性。
物理化学稳定性原则
薄膜应具有优良的物理和化学稳定性，能够经受环境因素的影响，如温度、湿度、紫外线等。
机械强度原则
薄膜应具有足够的机械强度，能够承受加工和使用过程中的应力。
干涉色散
由于薄膜干涉作用，不同波长的光波会产生不同的相位差，导致不同的干涉效果，从而产生色散现象。
薄膜的光学常数
光学常数定义
01
描述介质对光波的折射率、消光系数等光学性质的一组参数。
薄膜的光学常数
02
对于光学薄膜，其光学常数包括折射率、消光系数、热光系数
等。
光学常数测量
03
通过测量光波在薄膜中的传播特性，可以获得薄膜的光学常数
反射膜的应用案例
总结词
反射膜主要用于将特定波段的光反射回原介质，常用于聚光镜、太阳能集热器等领域。
详细描述
反射膜具有高反射率和宽光谱特性，被广泛应用于太阳能利用和照明工程中。通过将反射膜镀在金属镜面上，可以大大提高光的反射效率，从而实现高效聚光和散热。此外，
反射膜还用于制作装饰性和广告用反射镜面。
干涉现象
当两束或多束相干光波相遇时，会因相位差而产生明暗相间的干涉条纹。
干涉条件
为了产生稳定的干涉现象，需要满足相干波源、相同频率、相同方向和相同振动情况等条件。
薄膜的干涉效应
薄膜干涉原理
当光波入射到薄膜表面时，会因反射和折射而产生干涉现象。
薄膜干涉类型
根据光波在薄膜中传播路径的不同，可分为前表面反射干涉和后表面反射干涉。

四分之一波片薄膜

四分之一波片薄膜一、引言四分之一波片（quarter-wave plate）是一种光学元件，能够将一束线性偏振光转换为圆偏振光，或者将圆偏振光转换为线性偏振光。

在薄膜制备领域，四分之一波片薄膜因其独特的光学性能而备受关注。

本论文将对四分之一波片薄膜的原理、制备及应用进行详细探讨。

二、四分之一波片薄膜的原理线性偏振光在通过四分之一波片后，其偏振方向将发生45°旋转。

这是因为四分之一波片具有双折射性质，使得光在波片内部产生相位延迟。

当这个相位延迟为λ/4（λ为光的波长）时，出射光将变为圆偏振光。

反之，当圆偏振光通过四分之一波片时，其偏振状态也会发生旋转。

三、四分之一波片薄膜的制备制备四分之一波片薄膜的方法有多种，包括物理气相沉积（PVD）、化学气相沉积（CVD）以及溶胶-凝胶法等。

这些方法各有优缺点，适用于不同材料和不同应用场景。

1. 物理气相沉积（PVD）：PVD技术可以制备出高质量的四分之一波片薄膜，但制备过程需要在高真空条件下进行，且制备周期较长。

2. 化学气相沉积（CVD）：CVD技术适用于大面积制备，且制备周期较短。

但该技术需要较高的温度和反应气体，可能对基底材料产生影响。

3. 溶胶-凝胶法：溶胶-凝胶法是一种低温制备方法，适用于制备大面积薄膜。

但该方法需要经过干燥和热处理过程，容易产生裂纹和孔洞。

四、四分之一波片薄膜的应用四分之一波片薄膜因其独特的光学性能，在许多领域都有广泛的应用。

以下是一些主要的应用领域：1. 光学通信：在光纤通信中，四分之一波片可以用于调制信号光，提高通信系统的性能。

2. 光学传感：四分之一波片薄膜可以用于检测微小的光学变化，例如温度、压力和浓度等。

3. 光学显示：在液晶显示中，四分之一波片可以用于控制光的方向和偏振状态，提高显示图像的质量。

4. 光学仪器：在显微镜、望远镜等光学仪器中，四分之一波片可以用于改善成像质量。

5. 太阳能利用：在太阳能电池中，四分之一波片可以用于提高光的吸收效率。

(参考资料)3-2光学薄膜系统设计

在整个透射带，透过率在两个极值之间振荡：
R1
0－g 0 +g
2
膜厚4的偶数倍，
膜层变为虚设层
R2
0－E2 0 + E2
g g
2
膜厚4的奇数倍
产生波纹的原因： 1）等效光学导纳失配(波纹的幅度)(R1-R20)； 2）等效位相厚度随波长变化。
压缩波纹的方法
R1
0－g 0 +g
2
,
R2
通常波纹幅度大小是由等效折射率与基片和入射介质的匹配程度决定的而波纹的密度是由周期数多少决定的因为周期数多那么这个等效层的厚度就大高级次干涉峰就会靠的很近波纹就密
§2.4 干涉截止虑光片
1）什么叫干涉截止滤光片：利用多光束干涉原理，让某一波长范围的光束高透，而让偏离这一波长区域的光束变为高反的光学膜片。
主要参数：中心波长（峰值波长）；中心波长处的透过率；通带宽度：透射率降为峰值透过率一半的波长宽度。
两种典型结构： 1）由一长波通膜系和一短波通膜系的重叠带波段形成的通带。其特点为较宽的截止带和较深的截止度，但不易得到窄的通带宽度。 2）Fabry-perot（F-P）干涉仪式的滤光膜系。其特点为可得到很窄的通带宽度，但截止带也较窄，截止度也浅。
2 2 arcsin(1 R )
0 m
2R
中心波长的峰值透射率：
Tmax
T1T2 (1 R)2
当反射膜没有吸收、散射损失，而且反射膜是完全对称时，滤光片的透射率和光洁基板一样高。
当反射膜有吸收、散射损失时，假定反射膜是完全对称时，
Tmax
T12 (1 R12 )2
(T12
T122 A12 )2
12

光学薄膜制备工艺

整理课件
辅助系统
加温充气工件架离子轰击比较片架
温度测量与控制真空度测量与压强控制公、自转，均匀性调整直流与射频透射、反射、内反射
整理课件
整理课件
改进蒸发工艺、改善膜层的微观结构
基本的思路：附加一定的能量到被镀的表面上去，利用这些能量移开弱束缚的粒子，使达到基板的材料粒子有高的迁移率。由于附加了能量，膜料粒子可以穿透比较远的距离，去找到一个有比较强束缚的位置。从而使膜层的结构得到改善。
具体实施办法：在膜层沉积的同时，利用电子、光子、离子将能量附加到基底上去，这不仅有利于清洁被镀表面，也增加了膜层的致密度。
因油蒸汽喷出的速度不够快而会在到达泵壁前就
因碰撞而升向泵顶，造成严重的返油现象。所以，
扩散泵的加热时间不能太短，一般约需40分钟左
右。
整理课件
真空测量
10~10-1 Pa气体热传导与气压关系明显,这是它的测量范围
10-2~10-6Pa离子流正比与气压，这就整理是课件它的测量范围
• 冷阴极电离真空计
整理课件
光学膜厚监控系统
整理课件
石英晶体法监控膜厚，主要是利用了石英晶体的两个效应，即压电效应和质量负荷效应。
石英晶体压电效应的固有频率不仅取决于其几何尺寸，切切割类型而且还取决于晶片的厚度。当品片上镀了某种膜层，使品片的厚度增大，则品片的固有频率会相应的衰减。石英晶体的这个效应是质量负荷效应。石英晶体膜厚监控仪就是通过测量频率或与频率有关的量进行膜厚测量的
近十几年的趋势是利用荷能的离子完成基片清洁和改善膜层结构的任务
整理课件
离子体增强的离子辅助技术
• 等离子源采用热阴极、筒状阳极及轴向发散形磁场，在辅助沉积过程中，放电气体 (Ar气)进入APS源，放电产生的等离子体在交叉电磁场的作用下被拔出APS，并在电磁场作用下漂向基板，放电气体形成的等离子体形成一个园维体充满基板下的空间。这时充入反应气体(O2等)，等离子体电离并激活反应气体及从电子枪蒸发出的材料分子，并在基板上得到符合化学计量比的电介质薄膜。

第3章-光学薄膜的设计理论

1 2

则：
Y

C
B
,

B C

称为膜系的特征矩阵
青岛大学物理科学学院
第３章光学薄膜的设计理论
单层膜的反射单层膜的反射率为：
r 0 0 Y Y,R 0 0 Y Y 0 0 Y Y
这样就把单层膜的问题等效成了单一界面的问题，而不是用多次干涉的方法。
对称膜系(PQP)的特征
第３章光学薄膜的设计理论
青岛大学物理科学学院
对称膜系(PQP)的特征
第３章光学薄膜的设计理论
青岛大学物理科学学院
对称膜系(PQP)的讨论
第３章光学薄膜的设计理论
青岛大学物理科学学院
对称膜系(PQP)的讨论
第３章光学薄膜的设计理论
青岛大学物理科学学院
周期性对称膜系
基本上任一层薄膜的作用都可看作是改变等效界面的导纳，从而改变了薄膜系统的光学特性；
因此，如能形象的表示出等效导纳变化轨迹，将有助于直观的分析薄膜系统的特性及其变化，这就是所谓的导纳轨迹图解技术；
2.1.３单一界面反射率与透射率
青岛大学物理科学学院
第３章光学薄膜的设计理论
青岛大学物理科学学院
第３章光学薄膜的设计理论
单层膜的特征矩阵
由公式：
k

E
a

cos 1
H a i 1 sin 1
i sin

1

1

k

E
b

cos 1 H b
T=1: sin2θ=0, R1=R2 T极小值：则sin2θ=１

膜系设计软件TFC的中文说明介绍模板之欧阳物创编

欧阳物创编 2021.02.07TFCalc薄膜设计软件功能强大★TFCalc是一个光学薄膜设计和分析的通用工具，这里有按顺序排列介绍了TFC的功能：吸收、有效镀膜、角度匹配、双锥形的穿透、黑体光源、色彩优化、约束、继续优化目标、派生目标、探测器、散射公式、电场强度、同等折射率、同等堆叠、获得材质、全局优化、组优化、发光体、膜层敏感性、局部优化、多重环境、针优化、光学监控、光学密度、相位移动、psi、发光分布、折射率的确定、反射、敏感度分析、堆叠公式、综合、穿透率、隧道效应、可变材料。

创新★TFCalc 软件是膜系设计软件中提供创新方法的领导者。

例如，TFCalc 允许活动材料-材料的折射率随着外部影响而改变。

这个功能是其它商业软件没有的功能。

容易使用★TFCalc 是标准的windows和苹果机程序；薄膜设计工程师利用菜单、对话框和窗口来输入并显示结果。

★Software Spectra 努力让TFCalc软件尽可能的容易使用，特别是对仅仅偶尔使用软件的工程师来说这一点更加重要。

TFCalc 软件包中包含了大量的设计实例。

价格★TFCalc 软件每套售价1.6万元人民币，包含一年的升级和技术支持服务。

量大和教学会有一定的折扣优惠。

多种平台TFCalc 可以在以下计算机和操作系统下工作：★运行windows 3.1 ，3.11，95，98，2000，XP 的PC。

★运行System 7 或更新版本的苹果电脑。

★TFCalc 所输出的文件格式兼容这两个平台，让你和同时可以共享数据。

TFCalc3.80功能概要TFCalc 是一款具有多种强大功能的软件。

这个概要并没有列出它的所有功能。

要想了解TFCalc 的所有功能，可以阅读TFCalc 用户手册。

另外一种学习TFCalc 软件的方法就是使用它的演示版本。
