变电站pt二次回路原理及缺陷处理思路
变电站继电保护二次回路设计存在的问题及解决措施

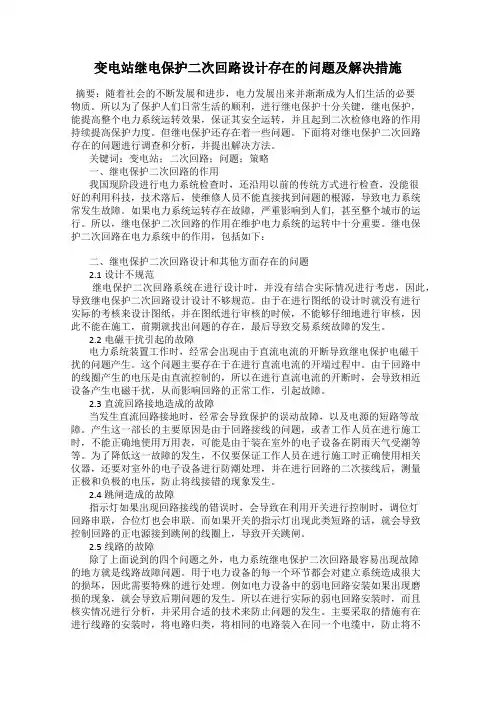

变电站继电保护二次回路设计存在的问题及解决措施摘要：随着社会的不断发展和进步，电力发展出来并渐渐成为人们生活的必要物质。
所以为了保护人们日常生活的顺利，进行继电保护十分关键，继电保护，能提高整个电力系统运转效果，保证其安全运转，并且起到二次检修电路的作用持续提高保护力度。
但继电保护还存在着一些问题。
下面将对继电保护二次回路存在的问题进行调查和分析，并提出解决方法。
关键词：变电站；二次回路；问题；策略一、继电保护二次回路的作用我国现阶段进行电力系统检查时，还沿用以前的传统方式进行检查，没能很好的利用科技，技术落后，使维修人员不能直接找到问题的根源，导致电力系统常发生故障。
如果电力系统运转存在故障，严重影响到人们，甚至整个城市的运行。
所以，继电保护二次回路的作用在维护电力系统的运转中十分重要。
继电保护二次回路在电力系统中的作用，包括如下：二、继电保护二次回路设计和其他方面存在的问题2.1设计不规范继电保护二次回路系统在进行设计时，并没有结合实际情况进行考虑，因此，导致继电保护二次回路设计设计不够规范。
由于在进行图纸的设计时就没有进行实际的考核来设计图纸，并在图纸进行审核的时候，不能够仔细地进行审核，因此不能在施工，前期就找出问题的存在，最后导致交易系统故障的发生。
2.2电磁干扰引起的故障电力系统装置工作时，经常会出现由于直流电流的开断导致继电保护电磁干扰的问题产生。
这个问题主要存在于在进行直流电流的开端过程中。
由于回路中的线圈产生的电压是由直流控制的，所以在进行直流电流的开断时，会导致相近设备产生电磁干扰，从而影响回路的正常工作，引起故障。
2.3直流回路接地造成的故障当发生直流回路接地时，经常会导致保护的误动故障，以及电源的短路等故障。
产生这一部长的主要原因是由于回路接线的问题，或者工作人员在进行施工时，不能正确地使用万用表，可能是由于装在室外的电子设备在阴雨天气受潮等等。
为了降低这一故障的发生，不仅要保证工作人员在进行施工时正确使用相关仪器，还要对室外的电子设备进行防潮处理，并在进行回路的二次接线后，测量正极和负极的电压，防止将线接错的现象发生。
变电二次设计过程中的常见问题及处理措施
变电二次设计过程中的常见问题及处理措施发布时间：2023-02-15T02:06:02.393Z 来源：《科技潮》2022年34期作者：谢艳华[导读] 除了上述各类系统，还配置了各类智能辅助系统，如火灾消防系统、图像监控系统等[1]。
信息产业电子第十一设计研究院科技工程股份有限公司无锡分公司 214000摘要：近些年，在我国经济蓬勃发展、科技快速进步背景下，变电行业脱颖而出。
在电力系统中，变电承担着变电运行的重任，能保证输配电安全、稳定，是电网中非常重要的一部分。
变电二次设计即管控与保障电力设备，既要优化与完善原有设计，也要朝着节能、环保等方向发展，在法律法规及相关规定的约束下，科学化、合理化开展变电设计工作，既要满足用电需求，也要保证电网运行安全。
基于此，文章简单阐述了变电二次设计及其要点，分析常见问题，提出有效的处理对策，为后续各项工作提供一定建议。
关键词：变电；二次设计；常见问题一、变电二次设计概述近些年，随着我国科技持续进步，在互联网信息技术、通信技术以及自动化技术快速发展背景下，大部分传统变电站已经转为综合自动化站，其中二次部分也产生相应变化，从电磁式继电保护到微机型继电保护，从有人值班变电站到无人值班的智能化变电站，此类智能化、自动化无人值守站出现后，为进一步促进变电站经济发展、效益提升以及安全运行，优化了二次设备功能，除了上述各类系统，还配置了各类智能辅助系统，如火灾消防系统、图像监控系统等[1]。
二、变电二次设计要点（一）变电站后台系统如今，通信技术、计算机技术及自动化技术快速发展并广泛应用于我国电力系统中，优化了变电站后台系统，具备全天不间断工作特征，并且此系统还具备检测与控制功能，能掌握电力系统运行的具体情况。
由此，应不断优化变电站后台系统并提高其运行质量，设计者应在考虑设备运行环境、设备类型、功能等因素的前提下，科学化、合理化开展设计工作[2]。
设计时，可采用交直方法，运用具有两用属性的逆变器与变电源两路输入电源。
变电站电压互感器(PT)二次回路原理及缺陷处理思路
电压互感器作为重要的一次设备在电力系统中发挥着重要的作用。同时，因为电压互感器是一种公用设备， 无论是互感器本身出现问题或是其二次回路出现问题，都将给整个二次系统带来严重影响。保障电压互感器 及其二次回路的稳定运行至关重要。
作用1
作用2
将电力系统的一次电压 按一定的变比缩小为要 求的二次电压，供各种 二次设备使用。
在变电站一次主接线为桥形接线、单母分段或双母等含有分段断 路器的接线方式下，两段母线的电压互感器二次电压可以经过并 列装置，以使微机保护装置在本段母线电压互感器退出运行而分 段断路器投入的情况下，可以从另一段母线的电压互感器二次绕 组获得电压。
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
囊萤大学
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压切换原理
20561合
20561常开 接点合
1PTJ启动
20562合
20562常开 接点合
2PTJ启动
1PTJ3接点合
2PTJ3接点合
A630切换至 A710
囊萤大学
A640切换至 A710
3
step
PT断线对保护装置的影响
囊萤大学
以自动并列及解列为例，即7QK的 3与 4 接通。
电压并列及解列原理
运行
常开接点合
母联间隔
停运
常闭接点合
BLJ3启动
BLJ3复归
BLJ3接点合
BLJ3接点分
A630与A640 并列
囊萤大学
A630与A640 解列
2 PT二次回路的原理及作用 2.2常见的电压二次回路
电压重动 电压并列 电压切换
（针对双母线上的一回出线而言）通过两条母线上的两把刀闸的 辅助接点进行控制，确保正确反应线路所在母线的电压。
继电保护PT二次回路多点接地隐患及预防措施
继电保护 PT二次回路多点接地隐患及预防措施摘要：PT是变电站重要设备之一，可对电压进行科学监测，并实现高低电压转换。
同时PT还能将高电压和对应工作人员隔离开，实现安全电力管理。
大多数变电站的继电保护装置需通过PT采集电压量作为判断依据。
此时，若二次回路出现问题，就会导致继电保护装置误判、误动、拒动等，影响人员对装置运行情况的判断，威胁电网的安全稳定运行，更威胁到人们生命安全。
下文对PT二次回路多点接地隐患现象进行排查分析，提出对应的预防措施，进一步保障电网安全。
关键词：继电保护；PT二次回路；接地隐患；预防措施变电站保护屏、端子箱等屏柜内部通常用端子排来实现二次回路电缆线的转接和连接。
在继电保护校验、保护改造、抢修故障排除等过程中，端子排处二次回路发生误碰或者松动引起故障等事故常有发生。
常规接线端子排的隐患已经造成继电保护可靠性下降，但是并没有引起相关人员的重视，也没有任何防误措施。
传统做法是在二次回路工作中加强监护，做好相关安全措施，施工时提高接线质量。
但由于保护人员技术、技能水平原因，继电保护在端子排处故障率很难降低到零。
1 PT二次回路接地要求电网二次回路必须接地，以此确保相关操作人员及设备安全，避免在一、二次绝缘击穿后高压对设备及人员造成危害。
此外，通过PT二次接地，可以为相关测量、保护装置提供相电压差基准。
关于PT二次回路接地的要求:PT二次回路必须有且只有一点接地。
若回路无接地点，那么接在互感器的高压电压将通过互感器一、二次线圈的电容及回路，形成分压，导致高压进入二次回路。
而若存在一接地点，则二次回路没有对地电容，人员操作及设备运行安全度将大大提高。
若PT二次回路出现多点接地，此时当电网接地时，电流经大地，将导致电压零点偏移，易导致电压畸变，进而导致保护装置误判、失效。
生产实际中，经过控制室的零相小母线联通PT二次回路，在控制室将零相小母线一点接地，各PT二次中性点在开关位置接地点均需要断开。
继电保护二次回路运行缺陷和处理方法分析

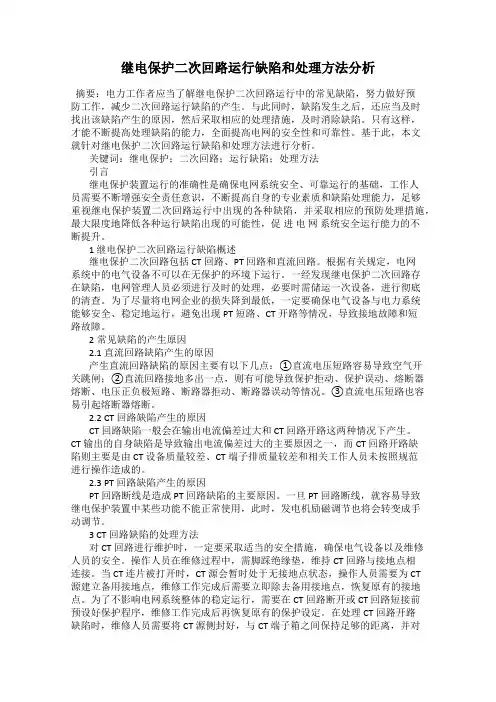

继电保护二次回路运行缺陷和处理方法分析摘要：电力工作者应当了解继电保护二次回路运行中的常见缺陷，努力做好预防工作，减少二次回路运行缺陷的产生。
与此同时，缺陷发生之后，还应当及时找出该缺陷产生的原因，然后采取相应的处理措施，及时消除缺陷。
只有这样，才能不断提高处理缺陷的能力，全面提高电网的安全性和可靠性。
基于此，本文就针对继电保护二次回路运行缺陷和处理方法进行分析。
关键词：继电保护；二次回路；运行缺陷；处理方法引言继电保护装置运行的准确性是确保电网系统安全、可靠运行的基础，工作人员需要不断增强安全责任意识，不断提高自身的专业素质和缺陷处理能力，足够重视继电保护装置二次回路运行中出现的各种缺陷，并采取相应的预防处理措施，最大限度地降低各种运行缺陷出现的可能性，促进电网系统安全运行能力的不断提升。
1 继电保护二次回路运行缺陷概述继电保护二次回路包括 CT 回路、PT 回路和直流回路。
根据有关规定，电网系统中的电气设备不可以在无保护的环境下运行。
一经发现继电保护二次回路存在缺陷，电网管理人员必须进行及时的处理，必要时需储运一次设备，进行彻底的清查。
为了尽量将电网企业的损失降到最低，一定要确保电气设备与电力系统能够安全、稳定地运行，避免出现 PT 短路、CT 开路等情况，导致接地故障和短路故障。
2常见缺陷的产生原因2.1 直流回路缺陷产生的原因产生直流回路缺陷的原因主要有以下几点：①直流电压短路容易导致空气开关跳闸；②直流回路接地多出一点，则有可能导致保护拒动、保护误动、熔断器熔断、电压正负极短路、断路器拒动、断路器误动等情况。
③直流电压短路也容易引起熔断器熔断。
2.2 CT 回路缺陷产生的原因CT 回路缺陷一般会在输出电流偏差过大和 CT 回路开路这两种情况下产生。
CT 输出的自身缺陷是导致输出电流偏差过大的主要原因之一，而 CT 回路开路缺陷则主要是由 CT 设备质量较差、CT 端子排质量较差和相关工作人员未按照规范进行操作造成的。
变电站二次回路常见故障和处理方法
变电站二次回路常见故障和处理方法变电站二次回路是电气系统中的一个重要组成部份。
二次回路发生故障，直接影响电气设备和电力系统的安全运行，甚至造成极其严重的后果。
因此，二次回路一旦发生故障，应迅速准确作出判断，排除故障。
二次回路的故障原因可分为两大类，一是二次回路断路故障，二是二次回路短路故障。
其中以二次回路断路故障居多。
一、二次回路断路故障判断变电站内二次回路断线是时常发生的故障。
二次回路断线总体上分为：电流互感器二次回路断线、电压互感器二次回路断线及直流系统二次回路断线等。
二次回路断路有以下几种检查方法：1、导通法此方法是用万用表的欧姆档测量电阻。
不能使用兆欧表，因为兆欧表对回路中各原件接触不良或者电阻元件变值的故障测不出来。
用导通法检查时，必须先断开被测回路的电源，否则会烧坏表计。
普通不带电压、电流回路可用此方法测量检查。
用导通法查找回路不通的原理，是通过测某两点之间电阻值的变化来判别故障。
对于接触良好的接触点，电阻应为零，严重接触不良时有一定的阻值，未接通的触电其两端电阻非常大；对于电流线圈，其电阻应很小(近于零) ；对于电压线圈和电阻元件，其限值应于标称值相近。
2、测电压降法测电压降法是用万用表的直流电压档，测回路中各元件上的电压降。
查回路不通故障无需断开电源，因此无导通法的缺点。
测量时所选用表计量程应稍大于电源电压。
该方法原理是：在回路接通的情况下，接触良好的接点两端电压应等于零，若不等于零(有一定值)或者为全电压(电源电压)，则说明回路其他元件良好而该触电接触不良或者未接触。
电流线圈两端电压应近于零，过大则有问题，电阻元件及电压线圈两端则应有一定的电压，回路中仅有一个电压线圈且无串联电阻时，线圈两端电压不应比电源电压低得很多。
线圈两端电压正常而其接点不动，说明线圈断线。
3、对地电位法用此方法查二次回路不通故障，也无需断开电源。
测前应首先分析回路各点的对地电位，然后再开展测量，将分析结果和所测值及极性相比较。
变电站母线PT二次开口三角绕组二次回路设计存在问题及改进措施
变电站母线PT开口三角绕组二次回路应急处理及改进措施陈雅云关少锋苏祖礼(泉州电业局，福建泉州 362000)摘要：本文通过典型案例分析，阐述变电站母线PT开口三角绕组二次回路设计在事故处理中存在的问题,提出在开口三角绕组二次回路上串接小刀闸的改进措施,将有效提高PT故障或异常的应急处理速度,保障电网安全运行。
关键词电压互感器开口三角绕组改进措施一、引言变电站母线电压互感器（简称PT，下同）故障时，将造成挂接该段母线运行的保护失压或PT断线，闭锁或开放部分按电压影响的保护元件，使整个电网上下级保护设备整定计算失配。
PT异常处理不及时，系统区内、外故障都将可能引发保护不正确动作甚至越级跳闸造成电网事故。
因而PT二次回路出现异常，应该快速确认和隔离，以尽快恢复电网保护设备的正常运行，提高电网安全稳定运行。
目前，母线PT二次回路典型设计中母线PT二次的三个绕组（部分早期投产设备可能仅有两个）：分别为保护测量绕组、计量绕组及开口三角绕组，保护测量绕组、计量绕组二次输出回路设计经过空气开关或熔断路，再由PT刀闸辅助接点或母线电压切换箱至保护室的二次小母线，但开口三角绕组二次回路上设计按照反措要求，直接取消经空气开关或熔断器的设计，经过PT 刀闸辅助接点或母线电压切换箱直接至保护室的二次小母线。
（见图1）二、典型案例分析1、220kV山峰变110kVⅠ段母线PT故障（1）故障现象2009年7月15日，220kV山峰变110kVⅠ段母线电压异常，C相遥测电压为零，挂接在Ⅰ母运行设备上的保护报“PT断线”或“保护异常”信号。
在110kV公用测控屏上，检查110kVⅠ段母线保护、测量、计量用绕组二次电压A、B相电压正常，C相电压为0V。
在110kV Ⅰ段母线PT端子箱进行检查，情况相同。
初步判断电压互感器一次部分出现故障。
（2）事故应急处理为尽快恢复110kVⅠ段母线上所挂接支路保护装置的正常运行,需进行电压二次并列操作。
继电保护PT二次回路多点接地隐患及预防措施
继电保护 PT二次回路多点接地隐患及预防措施摘要：近年来社会用电需求的不断增大，电力工程建设数量也逐渐增多。
人们生活、工作中用量的增加也导致超负荷运行问题，电力设备运行过程中因为缺少稳定性而引发安全问题。
为了提高电气设备运行安全性，可以采用继电保护二次回路。
本文就继电保护PT二次回路多点接地隐患及预防措施展开探讨。
关键词：电压互感器；PT二次回路；多点接地引言PT(电压互感器)二次电压是反映电力设备运行工况的最主要参数之一，也是电力系统继电保护装置及各种安全自动装置正常运行的必备条件。
准确输人电压量是继电保护装置在电网异常时正确动作的关键。
然而，在电压互感器运行过程中PT二次回路异常，尤其是多点接地，可能会导致保护装置的闭锁、误动或拒动，造成二次系统向一次系统反充电，严重危害网的安全运行和检修人员的人身安全。
1概况1.继电保护。
在最近几年的专业技术领域中，最常见的电力保护措施及功能齐全保护系统就是触电类的相关继电保护设备。
它的出现使得在实践操作的过程中就可以随时有效地维护整个电力生产的过程。
此外，它在反事故自动化中也是非常关键的一项保护方式，一般都会被运用到电力系统出现故障的情况下，主要对其系统进行评估。
（2）二次回路。
在专业领域中，二次回路就是运用最科学的方式全方位实现系统和其中每个技术元件的实时监控，属于低电压回路。
2继电保护二次回路运行情况电力系统处于运行状态下，有时会因为一些原因产生故障，影响电力系统正常运行，并且会对生产与生活带来直接影响。
所以，继电保护装置在电力系统运行中有极为重要的作用。
一旦出现安全故障，继电保护装置可以将故障直接切断隔离，杜绝安全隐患，也保证电力部门的社会、经济效益。
继电保护二次回路中包括各种信号元件等，在电力设备运行过程中展开实时监测，按照可靠性、选择性、速动性、灵敏性的原则保护电力设备，最大程度的提高电力系统安全性与稳定性。
当采用继电保护二次回路之后，有时会受到外界因素影响，致使电力系统面临诸多故障，如电网瓦解和电力设备破损。
继电保护PT回路缺陷处理要点分析
继电保护PT回路缺陷处理要点分析随着电力行业的不断发展，继电保护在电力系统的应用变得更加广泛，PT保护装置回路在整个电力系统中的作用和地位显得尤为重要，其运行质量的好坏直接影响着电力运行质量的高低。
在电力系统中，如果PT二次电压回路在运行中出现故障和缺陷，就会导致所有电压保护功能的继电保护装置出现误动或者拒动的局面，不仅不仅造成电网运行安全隐患，还容易造成严重的电网安全事故。
PT回路缺陷是继电保护工作中的薄弱环节，因此在工作中加强对其二次回路管理，是提高电网运行质量的有效途径。
一、CT回路的缺陷处理及预防随着PT故障不断出现，往往导致电力系统中各类故障的也跟着涌现，因此在工作中应当选择积极有效的工作方式和工作措施，对PT各种缺陷合理处理，以保证电路回路正常工作，确保电力系统继电保护的安全无故障运行。
1、CT回路缺陷的产生及处理方法1.1、CT回路缺陷的形成经过多年的研究总结发现，目前，造成CT回路缺陷的原因主要有两方面：首先，设备自身的原因造成的，这是由于设备质量和CT 端子排质量无法满足回路需求造成的；其次，人为因素造成的，这种现象出现的原因主要在于工作人员在设备操作中不按正常规定操作，而进行了错误的操作造成的，并且在实际工作中没有将CT回路连片及时恢复而引起的故障问题。
1.2、CT回路缺陷的分类CT回路的缺陷在目前的电力系统中，主要可以分为两部分：首先，CT回路开路和输出电流偏差大，其中由于电力系统中，在CT 回路开路的地方极容易产生高电压，这种高电压的存在不但威胁着设备安全，更为严重的还会引发重大电力事故，威胁人员生命和财产安全。
其次，在工作中由于CT输出电流偏差大，造成了部分电流大量流失，使得线路热量升高，形成了电路火花的出现。
1.3、处理CT回路缺陷的注意事项处理CT回路缺陷时，必须要做好安全防控措施，保证人身和设备安全。
为了保证人身安全，作业人员可站在绝缘垫上工作，并且保证CT回路不失去接地点；如果打开CT连片使CT失去接地点时，应增设临时接地点，并在作业完成后及时拆除。
浅谈继电保护二次回路运行缺陷及处理措施
浅谈继电保护二次回路运行缺陷及处理措施摘要：电网系统的安全运行，离不开继电保护的正确动作，尤其是在电力系统出现故障时，继电保护装置会及时采取应对措施，切断故障线路，避免损失的进一步扩大。
但是当继电保护二次回路运行中出现缺陷时，则可能导致继电保护装置丧失应有的保护功能。
因此，有必要分析继电保护二次回路运行中可能存在的主要缺陷，并及时采取相应的预防处理措施。
关键词：继电保护；二次回路；运行缺陷；处理措施1引言正确的继电保护动作是电网正常、稳定运行的前提和基础。
继电保护装置能够在电网出现故障时及时切断故障所在线路，减少对正常线路的影响，使正常线路依然正常运行。
继电保护装置是确保变电站安全运行的重要因素，近年来，由于继电保护装置缺陷而导致大范围停电的情况，严重影响了人们的生活和工作，从而造成严重的损失。
如果二次回路实际工作中有缺陷，为避免保护出现拒动或误动的情况，要及时进行消除。
如果短时期无法给予消除，就必须考虑是否停止一次设备工作。
同时，还要确保电力系统和电气设备处于安全、稳定的运行状态。
2继电保护二次回路运行缺陷概述继电保护二次回路包括CT回路、PT回路以及直流回路。
根据有关规定，电网系统中的电气设备不可以在无保护的环境下运行。
一经发现继电保护二次回路存在缺陷，电网管理人员必须进行及时的处理，必要时需储运一次设备，进行彻底的清查。
为了尽量将电网企业的损失降到最低，一定要确保电气设备与电力系统能够安全、稳定地运行，避免出现PT短路、CT开路等情况，导致接地故障和短路故障。
二次回路的主要故障缺陷来源于CT回路以及PT回路的运行之中，而且这些缺陷所引起的故障带有很强的偶然性，也存在由于日常检修不及时不彻底所形成的必然性，二次回路的主要功能是监测其他设备的运行状态，但是自身也会时常出现监测效果不佳或者结果不准确的情况，电流的供应需要持续稳定的输出，而二次回路检测不出电流运行出现了与正常情况下不同的差异，形成的故障问题无法在第一时间被发现和及时的解决。
继电保护PT二次回路多点接地隐患及预防措施
水电工程Һ㊀继电保护ＰＴ二次回路多点接地隐患及预防措施李红秋摘㊀要：电压互感器与变压器类似，应用于进行高低电压变换的一起，用在给测量仪表与继电保护装置提供电压㊂倘若继电保护装置中的ＰＴ二次回路存在安全隐忧或无法满足需求，则有可能间接或直接致使继电保护装置误动，出现开关跳闸现象，从而引起较为严重的大规模停电，导致出现无可挽回的亏损㊂所以工作人员需要着重关注且及时检查㊁提防继电保护ＰＴ二次回路多处接地的安全隐忧，对确保电力体系的安全运转起到至关重要的价值㊂关键词：继电保护；ＰＴ；二次回路；预防措施一㊁引言继电保护是指电力体系出现反常工况或问题时，尽量在时间短与小范围内，自动把故障设备设施从体系中清除，或者发出预警信号由工作人员消灭异常工况来源，从而降低或防止设备的毁坏与对毗邻区域供电的影响㊂一般情况下，继电保护自动装置由二次回路㊁保护或自动装置及互感器组合而成㊂这三大件的良好状态时确保保护自动装置正确动作的基础条件㊂所以在了解与认识继电保护中ＰＴ二次回路的安全故障，采用最佳最快的方式进行处理，已成为广大继电保护工作人员需一同探索的科目㊂二㊁关于继电保护ＰＴ二次回路存在的几大问题（一）ＰＴ开口三角电压回路故障若ＰＴ开口三角电压回路出现断线，可能是由机械所造成，短路故障和工作人员操作行为相关，在保护变压器和电磁型母线过程中，技术工作人员为实现零压电压定值，在电压继电器中进行限流电阻短接，一些使用小刻度电流继电器，能够大幅度减少开口三角回路阻抗㊂若出现变电站内部或出口接地故障时，回路负荷阻抗小，回路电流大，零序电压大，电压继电器线圈由于过热导致绝缘损坏引起短路，若短路时间长则引起烧毁线圈，进而致使ＰＴ开口三角电压回路断线，该现象在很多区域出现过㊂倘若三相电压互感器二次回路中性点存在位移故障，会对其二次压降造成较大影响，展示为二次压降三相不吻合，情况严峻时一些相比差极可能出现正值现象，对计量精准性带来严重的影响㊂（二）ＰＴ二次中性点接地方法故障这种故障呈现为二次未接地㊁多点接地等，二次未接地主要是因为变电站接地网与接线工艺所引起㊂ＰＴ二次接地和地网间造成电压，这种电压是由各相电压不够平衡与接触电阻所确定㊂该电压层叠到保护装置各相电压上，让各相电压造成电压出现幅值与相位改变，引发阻抗配件与方向配件误动或者拒动现象㊂（三）ＰＴ二次回路中多点接地不可靠漏洞若进行ＰＴ二次端子箱接地以后，在主控室内再次接地，两接点间没有电缆芯进行连接，或者两个及两个以上的ＰＴ中性点在端子箱接地以后㊂针对ＰＴ二次回路接地两种方法，若中性点直接接地系统中的变电站内与出口出现接地短路问题，因为较大短路电流流入变电站的接地网，且接地网每点电位均是不同㊂各ＰＴ中性点电位的不平等而引发附加电压带来电压二次回路中性点出现位移，其次因为较大的接点电阻，导致ＰＴ二次回路中性点的电位变为悬浮电位㊂三㊁关于继电保护ＰＴ二次回路隐患的举措（一）减少阻抗元件与方向元件误动㊁抗拒隐患因为ＰＴ二次压降对二次回路安全运行造成直接影响，因此相关技术工作人员在完善二次压降环节进行详细分析与探索，减少二次压降的方式之一是减少回路阻抗㊂接触电阻㊁接插元件内阻及导线阻抗组合成电压互感器二次回路阻抗㊂所以，在进行ＰＴ二次回路中，工作人员可替换较大截面积导线与定期打磨接插元件㊁导线的接头，尽可能降低接触阻抗来实现降低阻抗的拒动㊂在进行ＰＴ二次回路中，工作人员在遇到反方向问题时，故障相的方向元件与非故障相测量元件出现不动作现象，确保保护装置不误动㊂工作人员在进行接线时，需着重关注各个接线的细节问题，使得地网间电压和ＰＴ二次接地相的产生，这就不会出现各相电压不平衡现象，在保护装置各相电压同时维持平衡，进而降低方向元件出现误动或拒动概率㊂（二）采用多绕组ＰＴ降低电压互感器二次负荷对于增加或改善的继电保护装置，工作人员可选择带计量专门使用绕组与等级为０．２Ｓ级的ＰＴ，０．２Ｓ级绕组是电能计量专门应用的二次绕组，接电能表０．５级为属于检测绕组；工作人员在设计时，通过加粗电压互感器二次导线的截面，从而减少导线电阻，尽量减少计量回路中没必要的接点㊂在选择多绕组ＰＴ过程中，工作人员首要剖析多绕组与电压互感器误差值，需按照负荷来选取误差不同的多绕组ＰＴ，针对二次电缆截面积不可地域４ｍ２，这能够降低ＰＴ回路上负荷的电阻，从而延长ＰＴ应用寿命，确保ＰＴ二次回路的稳定运作㊂四㊁结语综上所述，在保养与维护电网运作进程中，工作人员需定期检查与避免继电保护ＰＴ二次回路的多点接地隐忧，需充分了解ＰＴ二次回路接地的实际需求，详细剖析引发ＰＴ二次回路多点接地的真实因素，从而提出有针对性的对策，加强检查隐忧力度，必须将 防治结合 对策落实到位，才可真正意义上确保电力设备设施的稳定与电网体现的顺利运转㊂参考文献：［１］李翠英，杨兴峰．变电站继电保护二次回路隐患排查方法研究［Ｊ］．电子制作，２０１７（１）：８０－８１．［２］张文木，孟敏，张红霞．电解系统供电单点与多点接地影响及防控措施［Ｊ］．现代制造技术与装备，２０１９（４）：１８７－１８８．［３］严鹏志，黄涛，刘建寅．一起ＧＩＳ交流耐压试验中ＰＴ二次回路缺陷的发现［Ｊ］．电工技术，２０１９（７）：１２４－１２５．［４］董万光，时殿军，刘福涛．ＰＴ二次回路多点接地引起保护误动的原因分析［Ｊ］．电力安全技术，２０１４（１２）．作者简介：李红秋，江苏中能硅业科技发展有限公司㊂９７１。
变电站二次回路的作用和组成及故障处理
2023/3/31
1
• 1.二次回路的基本概念 • 2.二次回路的作用和组成 • 3.二次接线图 • 4.二次回路的标号原则及方法 • 5.断路器的控制、信号回路 • 6.控制回路的故障处理方法
2023/3/31
2
1.二次回路的基本概念
27.5KV母线
+
+
LH
LJ
SJ
+SM,LD闪光，显
9 10 9 12 TWJ
7 78
2 10
DL
HQ XK
9
3 15
37
3 11 4 12
示合闸回路完好， 可以合闸
T WK H TBJ1 3
TBJ2
11
58 67
TBJ
DL
33 I 37
39
27
TBJ U 78 TQ
HWJ
78
BCJ
2023/3/31
16
5.断路器的控制、信号回路
馈线
原理接线图
6
3.二次接线图 B.展开接线图
27.5KV
•展开接线图：是在
LH
A411 N411
LJ 28
交流电流回路
原理图的基础上，将 LH 直流与交流回路分开， 交流回路中电流与电 DL
+KM
1RD
LJ
113
-KM 小母线及熔断器
SJ 2RD
7 82
时间继电器
压回路分开，即同一 元件的线圈、接点分 别放在所属回路中， 按动作先后先上后下、
1KX
I-1 ②
① I2-3
A411 1 I1-2
④
③ I2-7
详解智能变电站PT二次回路及并列原理-精品文档
详解智能变电站PT二次回路及并列原理-精品文档详解智能变电站PT二次回路及并列原理背景随着宜昌地区电网中智能变电站的数量不断增加，智能变电站中PT二次回路应用越来越广泛，于是我们就对其并列原理做一个简要的分析。
1 常规变电站母线PT二次回路及并列原理双母线或单母线分段主接线方式，当其中一段母线电压互感器发生故障并停用时，为保证其电压小母线上的电压不间断，必须由另一段母线PT接入待停运的电压小母线。
只有当母联（分段）断路器QF 和隔离开关1QS与2QS均在闭合的情况下，才允许二次并列。
当切换开关61QK置于“允许并列”位置（就地并列）时，其触点①②接通，触点③④和⑤⑥断开，双位置继电器KM5动作，其触点KM5B、KM5C接通开放中间继电器KM1、KM2、KM3、KM4，其触点KM1B、KM1C、KM2B、KM2C、KM3B、KM3C、KM4B、KM4C 闭合将两段母线PT二次回路并联，此后才允许退出待停母线PT。
若假设I母PT停运，二次并列，则I母PT二次快分开关下侧，可测量到II母PT并列过来的电压（通过二次电缆连接），属于模拟量并列。
2 智能变电站PT二次回路及并列原理（以220kV远安变电站为例）远安变220kV母线采用双母线接线方式，设有专用母联断路器。
220kV母线PT分为I舱和II 舱，每个舱均有I，II母模拟电压送入，这点与常规变电站不同。
常规变电站的两段母线分别对应两个PT端子箱，在正常运行的情况下（PT二次未并列），I母PT端子箱内只有I母PT的二次电压（模拟电压）输入，不会输入II母模拟电压。
现在我们对照远安变220kV母线PT I、II舱的端子排图和二次空开来详细说明智能变电站PT二次回路及并列原理。
（1）I母PT二次电缆首先从PT二次绕组出来，接入I舱的端子排，再经过9个二次快分关。
（2）经过9个二次快分开关后，二次电缆接入到I母PT刀闸机构箱，经过I母PT刀闸的辅助接点串联（当I母PT刀闸拉开后，I母PT二次回路会自动断开），再分为三路电缆ICK（I 母测量、计量电压）至I舱、IBHI（I母保护电压）至I舱、IBHII （I母保护电压）至II舱。
PT二次回路继电保护故障的探讨
PT二次回路继电保护故障的探讨摘要在110KV变电站中,继电保护工作是一项技术性很强的工作,分析在电力系统中继电保护存在的一些故障原因,并且阐述继电保护常用的处理故障方法,对其进行探讨。
关键词继电保护;故障;处理措施继电保护是当电力系统发生故障或异常工况时,在可能实现的最短时间和最小区域内,自动将故障设备从系统中切除,或发出信号由值班人员消除异常工况根源,以减轻或避免设备的损坏和对相邻地区供电的影响。
继电保护工作是一项技术性很强的工作,可以说继电保护技术性很大程度上体现在故障分析和处理的能力上。
因此,了解继电保护的故障,用最快最有效的方法去处理故障,成为广大继电保护工作者所共同要探讨的课题。
1继电保护中PT二次回路常见的故障电压互感器二次电压回路在运行中出现故障是继电保护工作中的一个薄弱环节。
作为继电保护测量设备的起始点,电压互感器对二次系统的正常运行非常重要,PT二次回路设备不多,接线也不复杂,但PT二次回路上的故障却不少见。
由于PT二次电压回路上的故障而导致的严重后果是保护误动或拒动。
PT二次电压回路异常主要集中在以下几方面:1)同一PT的二次回路多点接地。
如果在PT二次端子箱接地后,在主控制室又再次接地,两接地点之间无电缆芯连接,或两个及以上的PT中性点在端子箱接地后,再经电缆芯引入主控制室内直接连接起来,如引至主控制室接地小母线N600上连接。
2)PT二次回路中性点未接地或接地不可靠。
由于有较大的接地电阻,使得PT 二次回路中性点的电位为悬浮电位。
3)PT的不同二次绕组引至控制接地时用同一根电缆芯。
如果PT二次开口三角绕组与星型绕组用同一根电缆芯引至控制室接地时,在系统正常运行中,由于星型绕组的负载在公用电缆芯上产生压降,将会造成开口三角绕组有输出,从而影响二次回路的稳定运行,使阻抗元件和方向元件产生拒动或误动。
4)针对目前微机继电保护装置自身的特点,造成了微机保护装置故障一般有以下这些原因:电源问题,比如电源输出功率的不足会造成输出电压下降,若电压下降过大,会导致比较电路基准值的变化,充电电路时间变短等一系列问题,从而影响到微机保护的逻辑配合,甚至逻辑功能判断失误。
变电站二次回路常见故障分析及处理措施
变电站二次回路常见故障分析及处理措施摘要：我国电力面临着严峻的考验，对电力传输的高效性和安全性提出了更高的要求。
目前,电力行业的主要理念是实现变电站实时、高效、稳定、安全的降压和输电。
因此，对变电站二次回路存在的问题进行分析，找出问题分析的方法具有重要的现实意义。
关键词：变电站；二次回路；故障；处理；变电站二次回路是电气系统一个重要组成部分，二次回路发生故障，直接影响电气设备乃至电力系统的安全运行，甚至造成极其严重的后果。
因此，变电站二次回路一旦发生故障，应迅速、准确的作出判断排除故障，如何迅速、准确的查找和处理二次回路的故障。
一、变电站二次回路故障查找的一般步骤为了精准的查找出二次回路中的各种故障，最为关键的是全面分析与认真排查二次回路，要先明确故障的类型，而后深入分析故障出现的原因，紧接着结合故障原因制定出最佳的解决方案，并采取有效的方式处理好故障。
无论是在检修二次回路故障，还是进行设备的维护。
面对出现的故障，切不可擅自对设备进行维护，最有效的处理方式是强化对故障现场的维护，而后由专业人士负责全面的排查外部，并且查找出肉眼可见的各种问题。
从二次回路来看，对于设备的维护以及故障检修，可参考如下步骤与顺序：第一，对于常见的各种故障以及故障部分，要做好全面的检修与故障排查工作，这样最大程度的节约故障排查所需要的时间。
第二，对于回路存在的各种问题，要先重点排查保险丝，通过观察来判定保险丝是否存在接触不良或者是熔断等方面问题，而后对于机械的经常动作或者是可动部分进行认真排查，经过认真的排查后如果未查明故障的原因，则要将查找范围适当的缩小，而后按部就班的进行故障排查工作。
需要注意的一点是，在故障排查过程中要严厉禁止私自行动。
通过总结与分析，可以将二次回路故障排查工作归纳为下面几个步骤：（1）先认真分析故障所呈现出的物理特点，而根据图纸与经验对于原因做出分析；（2）加强对事故现场的维护，并认真的分析机械系统的外部；（3）按照惯例要先对设备薄弱环节或者是易于发生故障的位置进行排查；（4）适当的缩小检查区域；（5）采用科学合理的方式查找故障的具体发生位置。
继电保护二次回路缺陷及故障处理对策
继电保护二次回路缺陷及故障处理对策【摘要】发电厂在运行期间的危险系数比较高，继电保护是发电厂使用频率较高的一项装置，其实际运行状况与火电厂的安全性具有紧密关联。
继电保护二次贿赂缺陷及故障，是发电厂日常运行过程中比较常见的一种故障类型，这就要求及时对其处理，明确故障原因基，准确落实故障处理策略。
【关键词】继电保护装置；安全运行；二次回路缺陷【引言】在社会经济发展水平逐步提升的趋势下，我国人均耗电量、工业生产用电量等都在逐步增多，无形中为发电厂稳定运行增加了难度。
传统形式下的继电保护二次回路缺陷及故障措施，在现代化社会背景下已经逐步暴露出了各项问题，导致其与实际工作需求存在较大差异。
本文就是从继电保护二次回路缺陷及故障内容入手，展开阐述，针对如何做好缺陷和故障问题处理工作进行深入探讨。
1继电保护二次回路运行的缺陷继电保护二次回路缺陷及故障对电力系统运行安全性、继电保护装置动作精准性都具有严重影响。
一旦在电力系统中产生接线错误，就会对电力系统运行监控和系统事故处理有效性造成影响；如果是因为二次回路产生老化、绝缘裸露等问题引起的故障，没有及时对其进行处理，将会阻止继电保护装置正常运行。
继电保护二次回路缺陷具体表现为以下两方面：一是在整体电路系统中停止工作检修时，因为具备充足的人力资源和时间资源，能够快速的制定安全防护方案，这样就不会对一次停电设备造成严重影响。
二是在电路设备实际运行期间发现缺陷，之后设备就能自动报警，甚至还会产生相应的异常状况[1]。
对于这些缺陷而言，就要在第一时间内降低消除，否则就会产生更加严重的安全事故。
基于此，就要具备预防电路系统出现的PT短路等缺陷方案，从而降低其对电气设备的损坏程度。
在处理二次回路缺陷期间，技术操作人员应在停电的状况下开展各项工作，在此期间会产生较大的思想压力。
这就要求技术操作人员具备充足的现场操作经验，在遇见突发问题时能够冷静处理，降低损失。
对于缺陷问题而言，难以找到其规律，即便是产生相同的缺陷问题，其具体的产生原因也会存在差异，进而就会增加缺陷问题处理难度。
继电保护二次回路缺陷及故障处理对策
继电保护二次回路缺陷及故障处理对策摘要：在当前国内的电力企业的工作中，对于电力的供应在当前的发展中占有非常重要的部分，对于很多的电力供应商来说，切实有效的安全是所有工作开展的先决条件。
而继电保护二次回路就是对当前的电力安全工作的一个重要保护举措，在本文中主要系统且全面分析了当前在继电保护二次回路中的一些缺陷，还有一些对应的解决措施。
关键词：继电保护二次回路；缺陷；故障；对策引言继电保护二次回路对于电力系统的运营有着非常重要的作用，为了使电力系统的发展能够正常运行，在具体的工作过程中，对于其故障问题一定要引起足够的重视，一方面可以及时解决故障问题，另一方面，可以减少不必要的经济损失，为整个电力系统带来更多的收益。
一、继电保护二次回路的总体概况（一）相关概念在当前的电力保护工作中，对于触电型的继电保护器同时也是一种最为常见、重要的一种保护系统。
在具体的电力的生产过程中，现场以及相关的负责人都应该对全程有一个系统的保护措施，以防止在后期出现问题。
值得注意的是，所谓的继电保护二次回路是避免事故发生的一种非常重要的电力手段[1]。
因此，继电保护二次回路也经常被广泛应用在电力系统事故之中。
通过对继电保护二次回路的检查和管理，极大提高了工作效率，降低了故障发生的几率。
（二）继电保护二次回路一般来说继电保护二次回路主要是针对整个电力系统以及系统中所运用的各种组件进行一种及时监控的一种低电压回路。
在当前的电力生产过程中，二次回路主要是对于电力系统进行及时保护的一种继电保护器、出现事故时所出的一种报警系统、对整个电路的监控等方面上。
二、主要存在的问题在整个电力系统的电路检修工作过程中，工人要对整个的电路系统都要有一个及时的检查和维修。
虽然这种检修方式会涉及到整个检修系统，而且对于具体的检修也非常的仔细，但是对于继电保护二次回路本身却有一定的局限性。
也就是说在进行具体的检修的工作过程中，或多或少都会留下一些安全的问题发生，这种潜在的隐患问题会对今后的整个电力系统的整体运营产生一定的麻烦。
关于继电保护二次回路缺陷及故障处理措施探究
关于继电保护二次回路缺陷及故障处理措施探究摘要：继电保护作为电力系统的主要保护，对设备的安全稳定运行发挥着重要的作用，但在实际运行过程中难免存在缺陷、故障等，威胁着电力系统的安全性。
文章通过对继电保护与二次回路的概况进行分析，对继电保护与二次回路缺陷以及故障进行分析，根据故障特点，阐述了电力检修、CT回路故障、PT回路故障等几个方面的处理措施，以供参考。
关键词：继电保护；二次回路；故障处理引言由于电力工作的危险系数较高，继电保护作为电力工作的主要设施，能够有效维持电力供应的稳定。
继电保护装置能够在发生电路故障时，及时切断相应的电路，避免其他电路受到影响，保证电力工作的正常运行。
但是，一旦二次回路出现故障，对于继电保护设备的整体性能将会造成严重影响。
所以，当前主要任务便是采取有效措施以减少故障出现的概率。
一、继电保护与二次回路概况继电保护设备是近年来专业领域中，最常见的电力保护措施。
该项设备的出现，最大程度地保证了在实际操作过程中电力生产的顺利实施。
由于自身具备功能齐全的保护系统，在发生事故时，具有较强的保护能力，是反事故自动化中的主要方式。
二次回路的主要作用便是对二次设备进行连接，对于继电保护设备的实施提供相应的保障功能。
在运行过程中，二次回路一旦出现问题，继电保护设备将无法正常使用，从而出现停电或设备损坏的情况。
同时，由于二次回路本身具备复杂性的特点，一些安全问题出现时，难以及时发现。
因此，在进行处理过程中，需要对整个回路进行全面检查，导致工作开展的难度以及范围大大增加。
