混凝土结构最大裂缝宽度检测作业指导书
混凝土结构裂缝检测技术规范
混凝土结构裂缝检测技术规范一、前言混凝土结构是建筑工程中常见的一种结构形式，其稳定性和耐久性对建筑工程的安全和可靠性至关重要。
然而，由于混凝土结构在使用过程中受到各种外力作用以及自身的热胀冷缩等因素的影响，裂缝的出现是不可避免的。
因此，对混凝土结构的裂缝进行检测，是保证工程质量、延长工程使用寿命的重要措施。
二、检测方法1.肉眼观察法肉眼观察法是最常见的一种裂缝检测方法，其操作简便、成本低廉，但是只能检测到比较明显的裂缝，对于细小的裂缝则无法发现。
操作方法：检测人员直接观察混凝土结构表面，发现裂缝时可以用标记笔标记出来，以备后续处理。
2.超声波检测法超声波检测法是一种非破坏性检测方法，可以检测到混凝土结构内部的裂缝情况，具有高精度、高准确性的优点。
操作方法：将超声波仪器接触在混凝土结构表面，通过超声波的传导来检测结构内部的裂缝情况。
需要注意的是，超声波仪器的选择和操作需要专业技术人员进行。
3.测量仪器检测法测量仪器检测法是一种常用的混凝土结构裂缝检测方法，其可以通过测量方法来检测裂缝的长度、宽度以及深度等参数，具有较高的准确性和可靠性。
操作方法：使用专用的测量仪器，将测量仪器接触在混凝土结构表面，通过测量仪器的数据来得到裂缝的参数信息。
需要注意的是，测量仪器的选择和操作需要专业技术人员进行。
三、检测标准1.裂缝宽度裂缝宽度是评估混凝土结构裂缝情况的重要参数之一，其标准如下：（1）裂缝宽度小于0.3mm，不需要进行处理；（2）裂缝宽度在0.3mm~0.5mm之间，需要进行观察和记录；（3）裂缝宽度大于0.5mm，需要采取相应措施进行处理。
2.裂缝长度裂缝长度也是评估混凝土结构裂缝情况的重要参数之一，其标准如下：（1）裂缝长度小于结构宽度的1/3，不需要进行处理；（2）裂缝长度在结构宽度的1/3~1/2之间，需要进行观察和记录；（3）裂缝长度大于结构宽度的1/2，需要采取相应措施进行处理。
3.裂缝深度裂缝深度是评估混凝土结构裂缝情况的重要参数之一，其标准如下：（1）裂缝深度小于结构厚度的1/4，不需要进行处理；（2）裂缝深度在结构厚度的1/4~1/2之间，需要进行观察和记录；（3）裂缝深度大于结构厚度的1/2，需要采取相应措施进行处理。

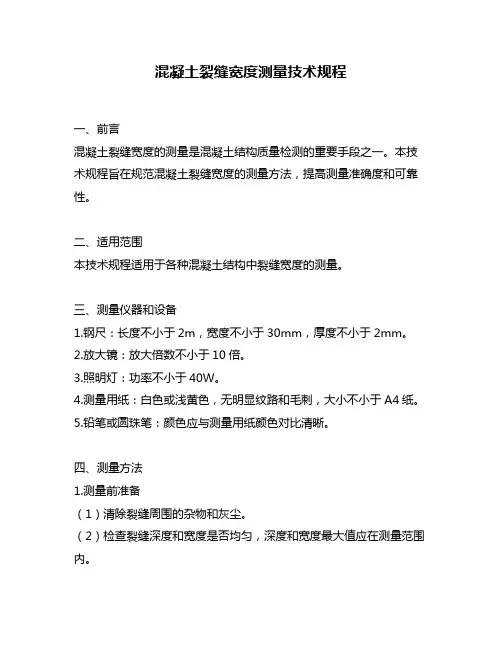

混凝土裂缝宽度测量技术规程
混凝土裂缝宽度测量技术规程一、前言混凝土裂缝宽度的测量是混凝土结构质量检测的重要手段之一。
本技术规程旨在规范混凝土裂缝宽度的测量方法，提高测量准确度和可靠性。
二、适用范围本技术规程适用于各种混凝土结构中裂缝宽度的测量。
三、测量仪器和设备1.钢尺：长度不小于2m，宽度不小于30mm，厚度不小于2mm。
2.放大镜：放大倍数不小于10倍。
3.照明灯：功率不小于40W。
4.测量用纸：白色或浅黄色，无明显纹路和毛刺，大小不小于A4纸。
5.铅笔或圆珠笔：颜色应与测量用纸颜色对比清晰。
四、测量方法1.测量前准备（1）清除裂缝周围的杂物和灰尘。
（2）检查裂缝深度和宽度是否均匀，深度和宽度最大值应在测量范围内。
（3）在裂缝两侧各选取一处距离裂缝5cm的标志点，标志点用铅笔或圆珠笔在测量用纸上标记。
2.测量方法（1）将钢尺靠在裂缝两侧，使钢尺刻度线与裂缝平行，读取钢尺上跨越裂缝的两个刻度线之间的距离，记录在测量用纸上。
（2）在跨越裂缝的两个刻度线中间，放置一张测量用纸，用铅笔或圆珠笔在测量用纸上划线，标记裂缝位置。
（3）用放大镜观察裂缝表面，记录裂缝的形状和数量，并标记在测量用纸上。
（4）用照明灯照射裂缝表面，观察裂缝的宽度是否均匀，如果不均匀，应在最宽处进行测量。
3.测量记录（1）在测量用纸上标明测量日期、测量人员姓名及测量位置。
（2）记录裂缝宽度和形状，并用铅笔或圆珠笔画出裂缝位置和长度。
（3）将测量用纸上的数据录入计算机或手动计算得出平均值。
五、测量精度1.测量精度应符合以下要求：（1）测量范围为0～10mm，精度应不大于0.1mm；（2）测量范围为10～50mm，精度应不大于0.2mm；（3）测量范围为50～100mm，精度应不大于0.5mm。
2.测量精度的控制方法：（1）选择精度更高的测量仪器和设备；（2）在测量前进行仪器校准；（3）严格按照测量方法进行测量；（4）多次重复测量，取平均值。
六、测量结果处理1.测量结果的处理应符合以下要求：（1）裂缝宽度小于0.1mm的，应记录为0；（2）裂缝宽度大于等于0.1mm且小于等于0.5mm的，应记录到小数点后一位；（3）裂缝宽度大于0.5mm的，应记录到小数点后两位。
混凝土结构实体钢筋数量及间距检测作业指导书
混凝土结构实体钢筋数量及间距检测作业指导书混凝土结构实体钢筋数量及间距检测作业指导书1 目的对混凝土结构工程的钢筋数量及间距进行检查，指导检测人员按规程正确操作，确保检测结果科学准确。
2 范围适用于混凝土结构工程3依据标准GB/T 50784-2013 《混凝土结构现场检测技术标准》GB/T 50204-2015 《混凝土结构工程施工质量验收规范》4 仪器设备ZBL-F130裂缝宽度检测仪、5m钢卷尺5 使用环境被检工件处应有必要的检验空间和良好的安全设施。
夜间或暗处检测，被检工件场所要有充足的安全照明。
6 构件抽检要求同类部件抽检10%，且不少于3件7 检测方法7.1观察裂缝的走向并记录，用图形描述裂缝的位置，钢卷尺测量裂缝的长度7.2.1 将裂缝宽度观测仪平板电脑和显微摄像头电源打开，在平板电脑上点击测量缝宽，进入缝宽检测软件，新建工程名称和构件名称7.2.2将显微摄像头的相对称的两个突起放在裂缝上，按下拍照按钮拍照，并且在平板电脑上保存图片，重复以上步骤，直到将裂缝所有的长度都拍照并保存7.2.3用裂缝测试分析软件处理现场采集的照片，找出裂缝的最大跨度并记录8 被测定的参数、允许偏差及方法8.1混凝土结构的环境类别见表18.2结构构件的裂缝控制等级及最大裂缝宽度的限值（mm）见表2表2（1）对处于年平均相对湿度小于60%地区一类环境下的受弯构件，其最大裂缝宽度限值可采用括号内的数值;度限值可采用括号内的数值;（2）在一类环境下，对钢筋混凝土屋架、托架及需作疲劳验算的吊车梁，其最大裂缝宽度限值应取为0. 20mm;对钢筋混凝土屋面梁和托梁，其最大裂缝宽度限值应取为0. 30mm; （3）表中规定的预应力混凝土构件的裂缝控制等级和最大裂缝宽度限值仅适用于正截面的验算（4）对于烟囱、筒仓和处于液体压力下的结构，其裂缝控制要求应符合专门标准的有关规定;（5）对于处于四、五类环境下的结构构件，其裂缝控制要求应符合专门标准的有关规定;。

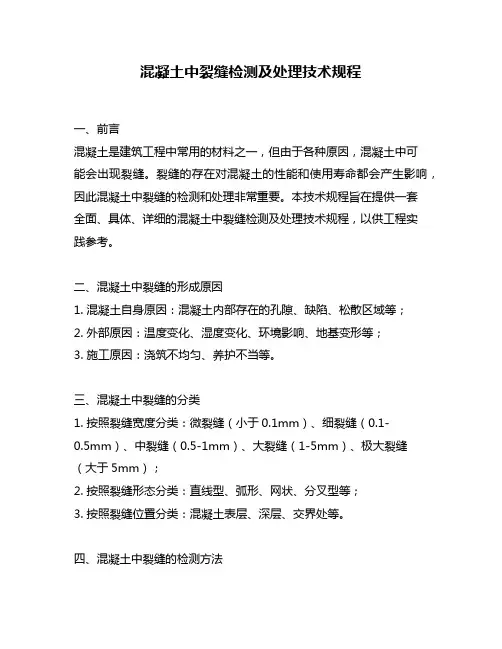

混凝土中裂缝检测及处理技术规程
混凝土中裂缝检测及处理技术规程一、前言混凝土是建筑工程中常用的材料之一，但由于各种原因，混凝土中可能会出现裂缝。
裂缝的存在对混凝土的性能和使用寿命都会产生影响，因此混凝土中裂缝的检测和处理非常重要。
本技术规程旨在提供一套全面、具体、详细的混凝土中裂缝检测及处理技术规程，以供工程实践参考。
二、混凝土中裂缝的形成原因1. 混凝土自身原因：混凝土内部存在的孔隙、缺陷、松散区域等；2. 外部原因：温度变化、湿度变化、环境影响、地基变形等；3. 施工原因：浇筑不均匀、养护不当等。
三、混凝土中裂缝的分类1. 按照裂缝宽度分类：微裂缝（小于0.1mm）、细裂缝（0.1-0.5mm）、中裂缝（0.5-1mm）、大裂缝（1-5mm）、极大裂缝（大于5mm）；2. 按照裂缝形态分类：直线型、弧形、网状、分叉型等；3. 按照裂缝位置分类：混凝土表层、深层、交界处等。
四、混凝土中裂缝的检测方法1. 目视检查法：通过目视观察混凝土表面及其裂缝，初步判断裂缝的类型和性质；2. 声波检测法：利用声波检测仪器，对混凝土进行扫描，测量声波反射时间和强度，判断混凝土中的裂缝和缺陷；3. 比色法：通过在混凝土表面涂上液态染料，等待一定时间后观察染料在裂缝中的渗透情况，判断裂缝的宽度和深度；4. 热释光法：利用热释光仪器，对混凝土进行扫描，测量混凝土中的热释光信号，判断混凝土中的裂缝和缺陷。
五、混凝土中裂缝的处理方法1. 微裂缝和细裂缝的处理：（1）清理裂缝：将混凝土表面上的杂物、尘土、油污等清理干净，使裂缝明显；（2）填缝剂处理：选用合适的填缝材料，按照说明书进行填缝，填充到混凝土表面，确保填充充分；（3）养护处理：填缝后需进行养护，使填缝材料充分固化，保证填缝效果。
2. 中裂缝、大裂缝和极大裂缝的处理：（1）清理裂缝：将混凝土表面上的杂物、尘土、油污等清理干净，使裂缝明显；（2）凿开裂缝：用锤子、凿子等工具将裂缝扩大，以便填缝材料充分填充；（3）填缝剂处理：选用合适的填缝材料，按照说明书进行填缝，填充到混凝土表面及裂缝内部，确保填充充分；（4）养护处理：填缝后需进行养护，使填缝材料充分固化，保证填缝效果。
混凝土结构裂缝宽度和深度检测方法
混凝土结构裂缝宽度和深度检测方法一般来说，大部分结构裂缝不影响结构的承载力，但是有些裂缝会造成质量隐患，破坏使用功能，影响使用寿命。
针对混凝土裂缝的危害,阐述了混凝土裂缝检测的方法。
强调了在实际工程中对结构裂缝检测安全的研究十分有重要。
标签：混凝土；裂缝；宽度检测、深度检测；引言：混凝土裂缝检测的内容主要包括裂缝的位置、形态、分布特征、宽度、长度、深度、走向、数量、裂缝发生及开展的时间过程、是否稳定、裂缝内是否有渗出物、裂缝周围混凝土表观质量情况等。
裂缝的位置、数量、走向一般来用照片和绘制裂缝展开图等形式记录，长度用直尺、钢尺进行测量，下面着重介绍裂缝的宽度和深度的检测方法。
1 裂缝宽度检测方法裂缝宽度的量测常用读数显微镜，它是由光学透镜与游标刻度等组成的复合仪器。
其最小刻度值要求不大于0.05mm。
其次，也有用印刷有不同宽度线条的裂缝标准宽度板（裂缝卡）与裂缝对比测量；或用一组具有不同标准厚度的塞尺进行试插对比，刚好插入裂缝的塞尺厚度，即裂缝宽度。
后二法较简便，但能满足一定要求。
一般常有的裂缝宽度检测方法有以下几种：1.1 脆漆涂层法脆漆涂层是一种在一定拉应变下即开裂的喷漆。
涂层的开裂方向正交于主应变方向，从而可以确定试件的主应力方向。
脆漆涂层具有很多优点，可用于任何类型结构的表面，而不受结构材料、形状及加荷方法的限制。
但脆漆层的开裂强度与拉应变密切相关，只有当试件开裂应变小于涂层最小自然开裂应变时脆漆层才能用来检测试件的裂缝。
1975年美国BLH公司研制了一种用导电漆膜来发现裂缝的方法。
它是将一种具有小阻值的弹性导电漆，涂在经过清洁处理过的混凝土表面，涂成长度约100-200mm，宽5-10mm的条带，待干燥后接入电路。
当混凝土裂缝宽度达到0.001-0.004mm时，由于混凝土受拉，因而拉长的导电漆膜就会出现火花直至烧断。
导电漆膜电路被切断后还可以继续用肉眼进行观察。
1.2 光纤裂缝传感器Ansari使用环形光纤测量了混凝土梁试件裂缝的宽度，其原理为环形光纤传输的光是裂缝增长引起光传播波动的函数。
圬工梁拱及墩台裂纹检查作业指导书
圬工梁拱及墩台裂纹检查作业指导书一、作业内容和适用范围1.作业内容圬工梁拱及墩台裂纹检查。
2.适用范围⑴本作业指导书适用于桥梁梁拱及墩台裂纹检查作业。
⑵本作业指导书适用于天窗点外作业。
二、劳力组织作业负责人不低于班长，除设驻站联络员和现场防护员外，其他作业人员 3 人及以上。
三、机具材料及安全备品塞尺、钢卷尺、钢板尺、刻度放大镜、红油漆或红铅笔、手锤、安全带、钢筋探测仪、混凝土裂纹观测仪等。
四、作业程序1.预备作业预备检查工具和安全用具。
2.作业过程⑴使用带刻度的放大镜检查裂缝的宽度。
⑵在裂缝的起点及终点，用红油漆或红铅笔与裂缝相垂直划细线，并在圬工体上注明检查年月日。
⑶选择裂缝平直段作为放置读书显微镜测量裂缝宽度的固定点，量出裂缝宽度。
⑷量出主要裂缝的部位、走向、宽度、长度、分布特征，用坐标法绘制裂缝呈现图，记录检查日期及气温。
⑸裂缝深度的检查：在裂缝中注射酚酞溶液〔 0.1g 酚酞，60mL 酒精，40mL 水配制〕，然后凿开至不显示红气为止，测量其深度。
⑹选择适当地点，做灰块或玻璃测标，观测裂缝是否在进展。
测标作法：先将该部位圬工外表凿毛、洗净，再用 1:2 水泥砂浆或石膏在裂缝上抹成厚 10-15mm 的长方形或者圆形灰块，或用石膏将细条状玻璃固定在裂缝两侧。
⑺观看完大裂缝在活载作用下有无开合，当梁体消灭以下状态时应准时处理：①防排水设施失效，梁体外表泛白浆。
②混凝土保护层中性化大于 25mm。
③钢筋混凝土梁沿主筋裂纹流锈水。
④混凝土梁碱—集料反响导致梁体产生裂纹，⑤圬工梁、拱及墩台恒载裂缝宽度大于下表规定的限值。
圬工梁拱、墩台恒载裂缝宽度限值表1最大裂缝限梁别裂缝部位值〔mm〕下缘竖向及腹板主预应力混凝土梁不允许梁体拉应力方向纵向双斜向0.2 横隔板0.3钢筋混凝土梁主筋四周竖向0.25腹板竖向及斜向0.3常常受侵蚀性环境水有筋0.2，无筋0.3影响墩台墩身有筋 0.25，无筋常年有水但无侵蚀性0.35干沟或季节性有水河流0.4有冻结作用局部0.2及框构石、混凝拱圈竖向及斜向0.3土拱拱圈纵向0.5顶帽0.3⑥预应力混凝土梁跨中道砟厚度缺乏 200mm。
水泥混凝土立方体劈裂抗拉强度试验作业指导书
水泥混凝土立方体劈裂抗拉强度试验作业指导书1 目的和适用范围本方法规定了测定水泥混凝土立方体试件的劈裂抗拉强度的方法和步骤。
本方法适用于各类水泥混凝土的立方体试件。
2仪器设备2.1压力机或万能试验机：应符合T0551中的2.3的规定。
2.2劈裂钢垫条和三合板垫层（或纤维板垫层）。
钢垫条顶面为半径75MM的弧形，长度不短于试件边长。
木质三合板或硬质纤维板垫层的宽度为20MM，厚为3MM至4MM，长度不小于试件长度，垫层不得重复使用。
2.3钢尺：分度值为1MM。
3试件制备和养护3.1试件尺寸符合T0551表T0551-1的规定。
3.2本试件应同一龄期为一组，每组为3个同条件制作和养护的混凝土试块。
4试验步骤4.1至试验龄期时，自养护室取出试件，用湿布覆盖，避免其湿度变化。
检查外观，在试件中部划出劈裂面位置线，劈裂面与试件成型时的顶面垂直。
尺寸测量精确至1MM。
4.2试件放在球座上，几何对中，放妥垫层垫条，其方向与试件成型时顶面垂直。
4.3当混凝土的强度等级小于C30时，加荷速度为0.02MP/S～0.05MP/S；当混凝土的强度等级大于等于C30且小于C60时，加荷速度为0.05MP/S～0.08MP/S；当混凝土的强度等级大于等于C60时，加荷速度为0.08MP/S～0.10MP/S。
当试件接近破坏而开始迅速变形时，不得调整试验机油门，直至试件破坏，记下破坏极限荷载F（N）。
5试验结果计算5.1混凝土立方体劈裂抗拉强度ƒ按下式计算：ƒ=2F/πA=0.637F/A式中: ƒ—混凝土立方体破裂抗拉强度（MP）；F—极限荷载（N）；A—试件破裂面面积（M2）,为试件横截面面积。
5.2破裂抗拉强度测定值的计算及异常数据的取舍原则为:以3个试件测值的算术平均值为测定值。
如3个试件中最大值或最小值中如有一个与中间值的差超过中间值的15%时,则取中间值为测定值；如有两个测值与中间值的差均超过上述规定时,则该组试验结果无效。
最大裂缝宽度检测作业指导书
最大裂缝宽度检测作业指导书文件编号：版本号：分发号：编制：批准：生效日期：最大裂缝宽度检测作业指导书1．目的使测试人员在进行最大裂缝宽度检测时有章可循，并使其操作合乎规范。
2．适用范围适用于需用到最大裂缝宽度该指标的相关检验。
3．检测依据3.1《建筑结构检测技术标准》（GB/T 50344-2004）；3.2《混凝土结构工程施工质量验收规范》（GB 50204-2015）；3.3《混凝土结构设计规范》（GB 50010-2010）；3.4《危险房屋鉴定标准》（JGJ 125-1999(2004年版)）；4．主要仪器设备4.1裂缝测宽仪；4.2 电锤、钢直尺、钢卷尺等辅助工具。
5．测试原理采用DJCK-2型裂缝测宽仪对混凝土结构最大裂缝宽度进行检测，该仪器在0.02-2mm范围内的估读精度为0.01mm。
用电缆连接显示屏和测量探头，将测量探头的两支脚放置在裂缝上，使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值。
6．规范相关条款根据《混凝土结构工程施工质量验收规范》（GB 50204-2015）第8.1.2条规定，现浇结构的外观质量，应由各方根据其对结构性能和使用功能影响的严重程度，按表8.1.2确定。
表8.1.2中明确了裂缝缺陷的分级，检查数量为全数检查。
附录B（受弯预制构件结构性能检验）中提及构件的承载力检验系数允许值的检验内容中提及了最大裂缝宽度的检验。
第B.1.5、B.1.6条的规定中也提及了最大裂缝宽度的检测。
在《危险房屋鉴定标准》（JGJ 125-1999(2004年版)）中第4.5条共规定了16种现象为危险点的判定依据，其中关于裂缝的有10种，提到具体裂缝宽度限值的有6种，裂缝宽度限值有0.4mm、0.5mm和1mm三种。
大于相关限值，则判定为危险点。
7．操作步骤7.1首先对仪器进行校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm 的刻度线。
混凝土裂缝宽度检测技术规程
混凝土裂缝宽度检测技术规程一、技术概述本技术规程是针对混凝土结构中裂缝宽度检测的技术要求，旨在提高混凝土建筑物的工程质量及安全性。
本技术规程适用于混凝土建筑物的裂缝检测及其宽度的测量。
二、检测仪器及工具1.裂缝检测仪器，如水平仪、激光测距仪、微调千分尺等；2.显微镜和放大镜等；3.通道尺和卷尺等；4.记录表格和笔等。
三、检测方法1.准备工作（1）裂缝检测前，需进行混凝土表面清理，清除灰尘和污垢；（2）裂缝检测前，需进行标志，标明被检测的区域；（3）裂缝检测前，需根据混凝土建筑物的要求，选择适当的检测仪器和工具。
2.检测步骤（1）使用水平仪或激光测距仪，在裂缝两侧固定测量点，测量两点之间的距离；（2）使用微调千分尺或显微镜，测量裂缝的宽度；（3）记录测量数据，包括测量日期、被检测区域、测量仪器型号及参数、测量点和裂缝宽度等；（4）根据检测数据，对裂缝的宽度进行评估和分析。
四、检测标准1.裂缝宽度的评估标准（1）裂缝宽度小于0.2mm，为微小裂缝，不需要进行处理；（2）裂缝宽度在0.2mm~0.5mm之间，为轻微裂缝，需进行监测及防止扩大；（3）裂缝宽度在0.5mm~1.0mm之间，为中等裂缝，需采取措施进行处理；（4）裂缝宽度大于1.0mm，为严重裂缝，需采取紧急处理措施。
2.检测结果的记录（1）记录测量日期、被检测区域、测量仪器型号及参数、测量点和裂缝宽度等；（2）记录裂缝宽度的评估结果。
五、数据处理1.数据的分析（1）根据裂缝宽度的评估结果，判断混凝土建筑物的安全性；（2）根据裂缝宽度的变化趋势，判断混凝土建筑物的变形情况。
2.数据的报告（1）对检测结果进行分析和总结，编写检测报告；（2）检测报告应包括被检测区域、检测日期、检测仪器型号及参数、测量点和裂缝宽度等数据，以及裂缝宽度的评估结果和建议处理措施。
六、注意事项1.检测前需进行准备工作，确保检测精度；2.检测时需注意安全，防止仪器和工具的损坏；3.检测时需注意测量数据的准确性，避免误差；4.检测后需对数据进行及时处理和报告，确保检测结果有效。
砼裂缝深度及表层损伤作业指导书
砼裂缝深度及表层损伤作业指导书1 目的测量砼表面裂缝深度和表层因冻害、高温或化学腐蚀等引起的混凝土表面损伤层厚度的检测损伤厚度。
2、仪器PUNDIT超声测试仪。
3、试验及计算（一）裂缝深度当结构的裂缝部位只有一个可测表面，估计裂缝深度又大于500mm时，可采用单面平测法。
平测时应在裂缝的被测部位，以不同的测距，按跨缝和不跨缝布置测点(布置测点时应避开钢筋的影响)进行检测，其检测步骤为：1) 不跨缝的声时测量：将T和R换能器置于裂缝附近同一侧，以两个换能器内边缘间距(l)等于100、150、200、250mm⋯⋯分别读取)，绘制“时-距”坐标图（图1、2）或用回归分析的方声时值(t′i法求出声时与测距之间的回归直线方程：图1 时－距分布图图2 绕过裂缝示意图每测点超声波实际传播距离为：2) 跨缝的声时测量：如图(5.2.1-2)所示，将 T 、R 换能器分别置于以裂缝为对称的作业指导书第2页 共3页第2版第0次修订 参照规程编号 CECS 21:2000 文件代号JHJC/C-164两侧， 取 100、150、200mm 、⋯⋯分别读 取声时值 ，同时观察首波相位的变化。
平测法检测，裂缝深度应按下式计算：2012i i ci i l t h t ⎛⎫=- ⎪⎝⎭裂缝深度的确定方法如下：将各测距'il与hc m相比较，如果'i l小于hc m和大于3hc m时，应该剔除该组数据，重新计算裂缝深度。
（二）表层损伤厚度测试时T换能器应耦合好，并保持不动，然后将R换能器依次耦合在间距为30mm的测点1、2、3、……位置上，如图3所示，读取相应的声时值t1、t2、t3……，并测量每次T-R换能器内边缘之间的距离l1、l2、l3……。
每一测位的测点数不得少于6个，当损伤层较厚时，应适当增加测点数。
当结构的损伤层厚度不均匀时，应适当增加测区数。
图3 检验损伤层的厚度示意图图4 损伤层检测“时--距”图作业指导书第3页 共3页第2版第0次修订 参照规程编号 CECS 21:2000 文件代号JHJC/C-164各测点的声时值ti 和相应测距值li 绘制“时-距”坐标图，如图4所示。
混凝土中裂缝检测技术规程
混凝土中裂缝检测技术规程一、前言混凝土是一种常见的建筑材料，具有高强度、硬度和耐久性等特点。
然而，由于各种原因，混凝土结构中可能出现裂缝，严重影响其力学性能和使用寿命。
因此，混凝土中裂缝检测技术的应用变得越来越普遍。
本文将介绍混凝土中裂缝检测的技术规程。
二、检测前准备1. 设备准备混凝土中裂缝检测需要使用专业的设备，包括裂缝计、放大镜、测量尺、摄像机等。
2. 环境准备检测环境应尽可能保持稳定，避免强烈的阳光直射或强风等对检测造成干扰。
同时，检测前应对被检测的混凝土表面进行清洁，去除灰尘、油污等杂质。
三、裂缝检测方法1. 目测法目测法是最简单、最常用的检测方法之一。
它通过肉眼观察混凝土表面，发现裂缝并进行记录。
需要注意的是，裂缝的宽度、长度和深度等参数均需记录。
2. 裂缝计法裂缝计法是一种精度较高的检测方法，主要用于测量裂缝的宽度和变形。
裂缝计的使用需要进行校准，确保其准确度符合要求。
在使用裂缝计时，应将其放置在裂缝两侧，测量裂缝的宽度，同时记录测量结果和测量位置。
3. 摄影法摄影法是一种非接触式的检测方法，可以用于记录大面积和复杂形状的裂缝分布情况。
在使用摄影法时，需要将相机放置在适当的位置，确保拍摄到被检测区域的全部裂缝，并拍摄多张照片以确保拍摄的完整性。
四、检测结果处理1. 数据处理检测结果需要进行数据处理，在处理时，需要对裂缝的位置、长度、宽度、深度等参数进行统计和分析，以得出混凝土结构中裂缝的分布情况和严重程度。
2. 结果报告检测结果需要进行结果报告，报告应包括检测的目的、方法、结果和结论等内容。
报告应尽可能详细、准确，并附上实测数据和相关图片。
同时，报告中也应包括对检测结果的评价和建议，以帮助建筑师和设计师更好地维护和修复混凝土结构。
五、检测注意事项1. 安全检测在进行混凝土中裂缝检测时，需要注意安全问题。
检测人员需要佩戴安全帽、手套等防护用具，避免在检测过程中发生意外。
2. 精度控制在进行混凝土中裂缝检测时，需要严格控制精度，确保检测结果的准确性。
混凝土结构试验作业指导书
混凝土结构试验作业指导书第一章总则第1.0.1条为确保混凝土结构试验的质量，正确评价混凝土结构的基本性能，统一混凝土结构的试验方法，特制定本标准。
第1.0.2条本标准适用于工业与民用建筑和一般构筑物的钢筋混凝土结构、预应力混凝土结构的荷载试验。
不适用于有特殊要求的研究性试验，以及处于高温、负温、侵蚀性介质等环境条件下的结构试验。
第1.0.3条引用GB50152－92标准。
在执行本标准时，还应符合现行国家标准《混凝土结构设计规范》GBJ10－89、《建筑结构荷载规范》GBJ9－87以及其它有关标准、规范的规定。
第二章试验结构构件的制作及材料基本力学性能第2.0.1条试验结构构件的材料、截面几何尺寸和施工质量应符合现行国家标准《混凝土结构工程施工及验收规范》、《预制混凝土国家质量检验评定标准》及有关标准、规范的要求。
制作研究性试验结构构件时，应保证量测仪表用预埋件和预留孔洞的正确位置和减少截面的削弱，并应采取措施防止施工中损坏预埋传感元件。
在构件承受较大集中荷载的部位应采取钢筋网片或钢板等局部加强。
第2.0.2条试验结构钢筋的钢筋应取设计作屈服强度、抗拉强度、伸长率和冷弯等力学性能试验。
钢筋试件的拉力试验应符合现行国家标准《金属拉力试验法》的要求。
当需要确定国家的钢筋应力时，应测定钢筋的弹性模量，并绘制应力－应变曲线。
第2.0.3条对研究性试验，在制作试验结构构件时应采用同批拌和物制作混凝土立方体试件，并与试验结构构件同条件养护。
当需要测定混凝土的应力、弹性模量或轴心抗压强度时，应制作棱柱体试件，并宜绘制混凝土的应力－应变曲线。
当进行抗裂性研究时，应同时制作用来测定抗拉强度的混凝土立方体试件。
立方体试件和棱柱体试件的制作、养护和试验应符合现行国家标准《普通混凝土力学性能试验方法》的要求。
第2.0.4条当采用新品种的钢筋或水泥制作试验结构构件时，材料的质量应符合国家现行有关标准、规范的要求。
第2.0.5条对成批生产的预制构件的抽样检验，其试验构件的钢筋和混凝土的力学性能指标，试验前应由送检单位提供。
混凝土中裂缝宽度测量技术规程
混凝土中裂缝宽度测量技术规程一、前言混凝土结构是大型建筑、桥梁、水利工程等基础设施建设中最常见的结构形式。
在使用过程中，混凝土结构中的裂缝会影响其力学性能和使用寿命，因此裂缝宽度的测量是混凝土结构检验和维护的重要内容。
本技术规程旨在规范混凝土中裂缝宽度的测量方法，确保测量结果的准确性和可靠性。
二、设备和材料1.裂缝计：用于测量混凝土裂缝的宽度和变形；2.测量刻度：用于测量裂缝计的读数；3.支撑工具：用于支撑裂缝计，使其与被测裂缝垂直；4.清洁工具：用于清除被测裂缝的灰尘、油污等。
三、测量前准备1.确认被测裂缝的位置和数量；2.清洁被测裂缝的表面，确保其干燥、清晰、无油污和灰尘等污染物；3.根据裂缝的位置和形态，选择合适的测量位置和方向，确保裂缝计的传感器与被测裂缝垂直；4.确认裂缝计的测量范围和灵敏度，并选择合适的测量刻度；5.将裂缝计安装到支撑工具上，并将其放置在被测裂缝上方，使其与被测裂缝垂直。
四、测量方法1.将测量刻度放置在裂缝计上，并将其调整到零点；2.轻轻将裂缝计的传感器放置在被测裂缝的两侧，确保传感器与裂缝表面紧密贴合；3.读取裂缝计上的数值，并记录下来；4.将裂缝计从被测裂缝上取下，移动到下一个测量位置，重复上述步骤；5.对于较宽的裂缝，可以分段测量，并将各段的测量结果相加得到总的裂缝宽度；6.对于较长的裂缝，可以选择多个测量位置进行测量，并将各个测量结果求平均值作为裂缝宽度的测量结果。
五、测量后处理1.对测量结果进行统计和分析，计算裂缝的平均宽度、极差、方差等参数；2.将测量结果与设计要求或检验标准进行比较，判断裂缝宽度是否符合要求；3.将测量结果记录在检验报告中，作为混凝土结构检验和维护的重要依据；4.对于非常规结构或特殊要求的裂缝，可以采用其他测量方法或设备进行检测。
六、注意事项1.测量前应对被测裂缝进行充分清洁和准备，确保测量结果的准确性；2.裂缝计的传感器应与被测裂缝垂直，以避免测量误差；3.测量时应避免外部干扰和震动，以确保测量结果的稳定性；4.测量过程中应注意安全，避免发生意外事故；5.对于不同类型和形态的裂缝，应选择合适的测量方法和设备进行测量，以确保测量结果的准确性和可靠性。
混凝土裂缝现场检测作业指导书
一．目的为进一步细化裂缝的现场检测工作，保证检测记录、检测报告更真实反映实际情况，提高检测结果的准确性，保证检测工作的有效、准确、顺利进行，制定此作业指导书。
二．依据《混凝土结构工程施工质量验收规范》GB50204-2002《超声法检测混凝土缺陷检测技术规程》CECS21:2000三．抽样规则对于结构及构件中的混凝土裂缝检测均为监理（建设）单位、施工单位等委托，检测部位均由委托方指定。
四．检测设备及辅助工具裂缝测宽仪、非金属超声检测分析仪、钢卷尺。
五．设备要求1.非金属超声检测分析仪应具有波形稳定、显示稳定的示波装置，0.1μs；2.裂缝测宽仪的最小示值宜为0.02mm；3.钢卷尺分辨率为1mm。
六．检测方法裂缝检测包括裂缝外观形态、分布特征的描述；裂缝宽度检测；裂缝深度检测。
检测前应首先通过沟通尽可能获取下列信息：1）裂缝出现时间及已出现裂缝的数量和分布情况；2）对混凝土结构应详细了解混凝土施工浇筑情况；3）检测部位钢筋分布情况、结构构件中预留管道、金属预埋件等；4）检测原因。
6.1裂缝外观形态、分布特征的描述结合委托方提供的信息，初步查看裂缝的外观形态，手绘裂缝分布图，准确记录裂缝的条数、位置、长度和走向，宜记录并存储构件典型裂缝的影像资料。
6.2裂缝宽度对委托方选定的裂缝采用裂缝测宽仪进行宽度检测，一条连续裂缝上宜布置2个以上裂缝宽度测位，对每个测位检测两个测点，每个测点重复检测三次，取平均值做为该点裂缝宽度值，精确至0.02mm 并在裂缝分布图中标注检测部位。
6.3裂缝深度裂缝深度检测采用超声法，根据裂缝深度与被测构件厚度的关系以及可测试表面情况，可选择采用单面平测法、双面斜测法或钻孔对测法进行检测。
被测裂缝表面应清洁、平整，缝中不得有积水或泥浆等。
当结构的裂缝部位只有一个可测表面，裂缝的估计深度不大于500mm且比被测构件厚度至少小100mm以上时，可采用单面平测法。
要求在裂缝深度测试部位的两侧分别具有清洁、平整且无裂缝的可进行检测的混凝土面，裂缝两侧的可测试表面宽度分别不小于估计缝深，检测测试部位混凝土的声速、跨缝的声时并测量换能器的间距，计算测试部位处的裂缝深度。
裂缝测宽作业指导书
02
作业准备
设备检查
确保设备完好
在开始裂缝测宽作业前，应检查测量设备是否完好，如激光测距仪、钢卷尺等是 否正常工作，确保其精度和可靠性。
备足备用电池
对于使用电池的测量设备，应准备足够的备用电池，以防止在作业过程中因电池 耗尽而影响测量精度。
安全措施
设置安全警示标志
在裂缝附近设置安全警示标志，提醒他人 此处有危险，避免闲杂人等进入作业区域 。
防护眼镜
进行裂缝测宽时，必须佩戴防护眼镜以防 止飞溅的物体伤害眼睛。
防护手套
使用手持工具进行裂缝测宽时，必须佩戴 防护手套以防止手部受伤。
工作服
所有工作人员必须穿着合适的工作服，以 防止被尖锐物体或飞溅的液体伤害。
安全操作规程
预先检查
在进行裂缝测宽作业前，必须对裂缝 进行预先检查，确定裂缝的类型、大
精度控制
1 2 3
仪器精度
确保使用高精度的测量仪器，如激光测距仪、 钢卷尺等，并定期进行仪器校准，以保证测量 数据的准确性。
测量方法
采用多次测量求平均值的方法，以减小测量误 差。同时，进行不同位置的测量，以了解裂缝 分布情况。
环境控制
在测量过程中，确保环境相对稳定，如无风、 无阳光直射等，以减少干扰因素对测量精度的 影响。
小、深度等。
安全操作
在裂缝测宽作业中，必须遵守安全 操作规程，如保持稳定站立、避免
在危险区域工作等。
使用合适的工具
选择合适的测量工具，如激光测距 仪、钢卷尺等，并确保工具处于良 好状态。
高空作业安全
在进行高空裂缝测宽作业时，必须 使用安全带、安全网等防护措施， 确保工作人员的安全。
环保措施
减少噪音污染
混凝土裂缝现场检测作业指导书范文
混凝土裂缝现场检测作业指导书一．目的为进一步细化裂缝的现场检测工作，保证检测记录、检测报告更真实反映实际情况，提高检测结果的准确性，保证检测工作的有效、准确、顺利进行，制定此作业指导书。
二．依据《混凝土结构工程施工质量验收规范》GB50204-《超声法检测混凝土缺陷检测技术规程》CECS21:三．抽样规则对于结构及构件中的混凝土裂缝检测均为监理（建设）单位、施工单位等委托，检测部位均由委托方指定。
四．检测设备及辅助工具裂缝测宽仪、非金属超声检测分析仪、钢卷尺。
五．设备要求1.非金属超声检测分析仪应具有波形稳定、显示稳定的示波装0.1μs；2.裂缝测宽仪的最小示值宜为0.02mm；3.钢卷尺分辨率为1mm。
六．检测方法裂缝检测包括裂缝外观形态、分布特征的描述；裂缝宽度检测；裂缝深度检测。
检测前应首先经过沟通尽可能获取下列信息：1）裂缝出现时间及已出现裂缝的数量和分布情况；2）对混凝土结构应详细了解混凝土施工浇筑情况；3）检测部位钢筋分布情况、结构构件中预留管道、金属预埋件等；4）检测原因。
6.1裂缝外观形态、分布特征的描述结合委托方提供的信息，初步查看裂缝的外观形态，手绘裂缝分布图，准确记录裂缝的条数、位置、长度和走向，宜记录并存储构件典型裂缝的影像资料。
6.2裂缝宽度对委托方选定的裂缝采用裂缝测宽仪进行宽度检测，一条连续裂缝上宜布置2个以上裂缝宽度测位，对每个测位检测两个测点，每个测点重复检测三次，取平均值做为该点裂缝宽度值，精确至0.02mm并在裂缝分布图中标注检测部位。
6.3裂缝深度裂缝深度检测采用超声法，根据裂缝深度与被测构件厚度的关系以及可测试表面情况，可选择采用单面平测法、双面斜测法或钻孔对测法进行检测。
被测裂缝表面应清洁、平整，缝中不得有积水或泥浆等。
当结构的裂缝部位只有一个可测表面，裂缝的估计深度不大于500mm且比被测构件厚度至少小100mm以上时，可采用单面平测法。
要求在裂缝深度测试部位的两侧分别具有清洁、平整且无裂缝的可进行检测的混凝土面，裂缝两侧的可测试表面宽度分别不小于估计缝深，检测测试部位混凝土的声速、跨缝的声时并测量换能器的间距，计算测试部位处的裂缝深度。
混凝土开裂度检测技术规程
混凝土开裂度检测技术规程一、前言混凝土开裂是一种普遍存在的问题，它会对混凝土结构的强度和耐久性产生影响。
因此，混凝土开裂度检测技术的研究和应用对于保障工程质量和安全具有重要意义。
本文旨在介绍混凝土开裂度检测技术规程，以便工程师和技术人员能够在实践中有效地应用这些技术。
二、检测目的混凝土开裂度检测的目的是衡量混凝土表面裂缝的数量和宽度，以便评估混凝土的结构健康状况和耐久性。
此外，开裂度检测还可以用于监测混凝土结构的变形和变化，以及评估结构的质量和安全。
三、检测方法混凝土开裂度检测方法包括视觉检测、手感检测、测量检测和图像处理检测等多种技术。
1. 视觉检测视觉检测是最基本的检测方法之一，它是通过肉眼观察混凝土表面的裂缝情况来进行评估。
对于较大的裂缝，比较容易观察到，但对于细小的裂缝，则需要借助放大镜等工具进行观察。
视觉检测可以快速地对混凝土结构的开裂情况进行初步评估，但不能提供具体的数据支持。
2. 手感检测手感检测是通过手感来检测混凝土表面的裂缝情况。
这种方法可以通过手感来辨别混凝土表面的平滑度和开裂度，但是手感检测只能提供定性的判断，无法提供定量的数据支持。
3. 测量检测测量检测是一种比较常用的混凝土开裂度检测方法，可以通过各种测量仪器来测量混凝土表面的裂缝宽度和长度。
测量检测需要较高的精度和专业的测量仪器，但可以提供具体的数据支持，对于深入评估混凝土结构的开裂情况具有重要意义。
4. 图像处理检测图像处理检测是通过计算机技术来处理混凝土表面的图像来进行开裂度检测。
这种方法可以自动地检测混凝土表面的裂缝情况，并提供定量的数据支持。
图像处理检测需要专业的计算机软件和硬件支持，但可以提高检测效率和精度。
四、检测仪器和设备混凝土开裂度检测需要使用各种仪器和设备，包括测量仪器、相机、计算机等。
常用的测量仪器包括游标卡尺、显微镜、激光扫描仪等。
相机可以通过普通数码相机或专业相机来进行拍摄。
计算机可以通过使用专业的图像处理软件来进行图像处理和数据分析。
混凝土开裂度检测技术规程
混凝土开裂度检测技术规程一、前言混凝土结构的安全性直接关系到建筑物的使用寿命和人员的生命安全。
混凝土中出现裂缝是一种常见的问题，如果不及时发现和处理，会导致混凝土结构的破坏和安全隐患。
因此，混凝土开裂度检测技术是混凝土结构安全评估的重要环节之一。
本文将介绍混凝土开裂度检测技术规程。
二、检测原理混凝土开裂度是指混凝土中出现的裂缝的数量和大小。
常用的混凝土开裂度检测方法有目视检测、测量仪器检测和数字图像处理检测。
其中，数字图像处理检测是目前较为先进的方法。
数字图像处理检测原理是利用计算机技术对混凝土表面的图像进行处理，通过对图像的分析比较，得到混凝土表面裂缝的数量和大小。
数字图像处理检测可以大大提高检测的准确度和效率，是目前混凝土开裂度检测的主要方法之一。
三、检测仪器数字图像处理检测需要使用特定的仪器，主要包括相机、计算机和数字图像处理软件。
1.相机：相机是数字图像处理检测的核心部件之一。
相机的像素决定了图像的清晰度和分辨率。
一般来说，像素越高，检测的精度越高，但价格也越贵。
建议选择像素在1000万以上的相机。
2.计算机：计算机是数字图像处理检测的另一个核心部件。
计算机的配置决定了检测的速度和效率。
建议选择配置较高的计算机，例如CPU 为i7或以上，内存为16G或以上。
3.数字图像处理软件：数字图像处理软件是数字图像处理检测的关键部件。
常用的数字图像处理软件有Image-Pro和Photoshop等。
建议选择专业的数字图像处理软件进行检测。
四、检测步骤数字图像处理检测包括以下步骤：照相、图像处理、裂缝分析和结果输出。
1.照相：将相机对准混凝土表面，按下快门拍摄照片。
建议在拍摄前将相机设置为手动模式，调整好曝光和焦距，保证图像清晰度和亮度均匀。
2.图像处理：将拍摄到的照片通过数据线传输到计算机上，打开数字图像处理软件，将照片导入软件中。
通过调整亮度、对比度和色彩等参数，使图像清晰度和亮度均匀。
3.裂缝分析：在图像处理软件中使用裂缝分析工具进行裂缝的分析。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
砼最大裂缝宽度检测作业指导书
1．目的
使测试人员在进行最大裂缝宽度检测时有章可循，并使其操作合乎规范。
2．适用范围
适用于需用到最大裂缝宽度该指标的相关检验。
3．检测依据
3.1《建筑结构检测技术标准》（GB/T 50344-2004）；
3.2《混凝土结构工程施工质量验收规范》（GB 50204-2015）；
3.3《混凝土结构设计规范》（GB 50010-2010）；
3.4《危险房屋鉴定标准》（JGJ 125-1999(2004年版)）；
4．主要仪器设备
4.1裂缝测宽仪；
4.2 电锤、钢直尺、钢卷尺等辅助工具。
5．测试原理
采用DJCK-2型裂缝测宽仪对混凝土结构最大裂缝宽度进行检测，该仪器在0.02-2mm范围内的估读精度为0.01mm。
用电缆连接显示屏和测量探头，将测量探头的两支脚放置在裂缝上，使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值。
6．规范相关条款
根据《混凝土结构工程施工质量验收规范》（GB 50204-2015）第8.1.2条规定，现浇结构的外观质量，应由各方根据其对结构性能和使用功能影响的严重程度，按表8.1.2确定。
表8.1.2中明确了裂缝缺陷的分级，检查数量为全数检查。
附录B（受弯预制构件结构性能检验）中提及构件的承载力检验系数允许值的检验内容中提及了最大裂缝宽度的检验。
第B.1.5、B.1.6条的规定中也提及了最大裂缝宽度的检测。
在《危险房屋鉴定标准》（JGJ 125-1999(2004年版)）中第4.5条共规定了16种现象为危险点的判定依据，其中关于裂缝的有10种，提到具体裂缝宽度限值的有6种，裂缝宽度限值有0.4mm、0.5mm和1mm三种。
大于相关限值，则判定为危险点。
7．操作步骤
7.1首先对仪器进行校验：校验标准刻度板上分别有宽度为0.02、0.10、0.20和1.00mm
的刻度线。
分别把摄像测量头支脚放在不同宽度的刻度线上，屏幕上读取相应的刻度线宽度。
当误差小于0.02mm时，仪器方可正常使用；
7.2用电缆连接显示屏和测量探头，打开电源开关；
7.3将测量探头的两支脚放置在裂缝上，在显示屏上可看到被放大的裂缝图像，稍微转动摄像头使裂缝图像与刻度尺垂直，根据裂缝图像所占刻度线长度，读取裂缝宽度值。
7.4注意事项：
1.使用前应先进行校验，校验正常后，再使用；
2.校验时，误差超过0.02mm时，请将仪器送回厂家校验维修。
3.摄像镜头：可用橡皮囊吹或用软毛刷进行清洁；
4.用后应及时充电，长期不用每月应充电一次。
5.连接测量探头的插头为自锁式插头，插连线时将信号线插头的红点与探头的红点对
齐后插入即可，拔下时用手捏住插头根部的螺纹处直接拔出。
切勿左右旋转或用力
拉线，以免造成探头内部线路损坏。
仪器组成及操作示意图
8.检测记录与报告
8.1检测的原始数据和试验结果，均应详细记入检验记录中，检验记录表格式样及内容见
相关质量记录表格。
8.2 最大裂缝宽度检测报告：
8.2.1 委托单位、构件名称和型号、委托日期、检测日期；
8.2.2最大裂缝宽度允许值和实测值、判定依据（标准规范）；
8.2.3 检验结果评定；
8.2.4 检测人、报告校核人、报告审批人必须签字。
建筑结构裂缝检测原始记录表。
