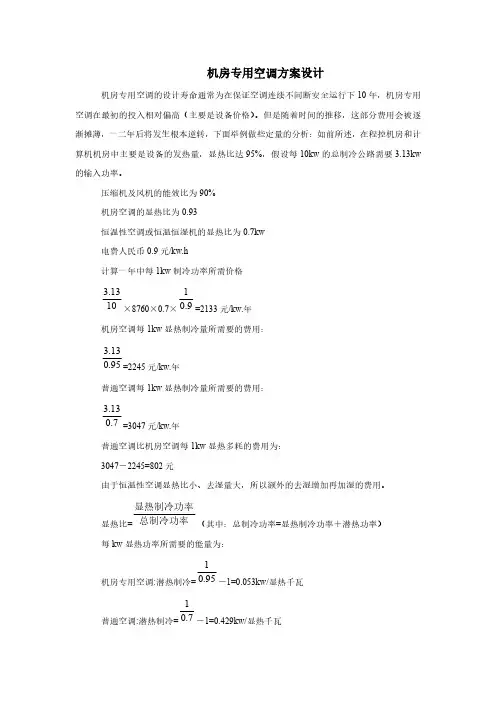

机房恒温恒湿空调设计总体说明

一、恒温恒湿空调机总体说明：

a)本公司的恒温恒湿空调机经过多年的研究和开发，目前生产HS、HF系列恒温恒湿空调机能广泛满足不同的用户对室内气候环境的温度、湿度、洁净度和新鲜度等的各种要求，可广泛应用于精密机械、电子仪表、表面处理、计量及检测、医疗卫生、生物制药、食品制造、各类实验室等对温度、湿度有严格要求的场所。

b) HS系列水冷恒温恒湿空调机使用于水源充足、具备安装冷却水塔条件的地区；HF系列风冷分体式机组适用于水源缺乏或不适合安装冷却水塔的地方。

c)我公司可根据用户实际要求、专业设计、制造满足客户使用的非标准、大型恒温恒湿空调机组。

二、xx恒温恒湿洁净型空调机技术参数：

（例）

a)型号：

TZ090-15HS

b)风量：9000M3/H机外余压：550PA

c)制冷量：38356KCAL/H加热量：20640KCAL/H加湿量：13KG/H

d)过滤器：2” 板式无纺布初效过滤器，袋式无纺布中效过滤器

e)温控范围：22~26℃±2℃

f)湿控范围：50%~70% ± 5%

g)压缩机：

进口品牌压缩机（xx谷轮，15HP）

h)功能段：

室内机（含初效、直膨式表冷器、电加热器、电极式加湿器、风机、电机、中效过滤器）、水冷压缩机段组、及自控制系统。

电控部分含：

i)风机、电机启动装置，包括：

开关按扭、继电器、磁力接触器、过载保护、变压器；

j) PLC中文显示温湿度控制器控制温湿度，接触屏人机界面监控；

k)电控部分与机组为一整体安装，不包括电控箱到电源之线路接驳；

l)水冷机组不包括水泵、水塔及其管道线路按照接驳。

三、恒温恒湿空调系统设计安装说明：

1.冷水机组、冷冻水泵、冷却水泵均应设置减振垫，与上述设备连接的水管或风管均设软接头。

2.敷设在非空调空间送风管和新风管上的保温材料厚20mm~50mm，敷设在空调空间的保温材料厚10~20mm，施工时若用铝箔玻璃棉毡，用胶水粘贴在风管壁上的塑料钉固定，塑料钉的间距约300mm为宜，玻璃棉毡的塔接口处用带筋铝箔带封贴密实，不得有泄露空气的隐患，最后用打包塑料带捆扎，间距约1m。非保温的风管机器支吊架先刷防腐红丹两遍再刷灰漆两遍。若用PEF保温，则用专用胶水将PEF粘牢，接口处用带不干胶的PEF封口带封贴密实，不得有泄露空气的隐患。

3.冷冻水管和冷却水管道，当管径dn≦100mm时采用标准镀锌钢管焊接或丝扣连接(或者用PU管)，当管径100

4.管道及其配件必须用支吊架安装稳固，冷冻水管与支吊架之间必须垫以经过沥青蒸煮过的硬垫木，垫木的厚度一般与保温厚度相同。

5.除图纸已标明放水点或放气点外，若在安装过程中出现局部的最高点和最底点，应在相应的地点分别设置放气或放水的设施。

6.管道系统安装完毕后必须按规定进行水压实验或通水实验，管道试压时必须把设备与管路系统隔离开。

7.管道系统试压合格后，必清除管道表面的铁锈，后在管道的外壁及其支吊架均刷红丹两遍，不保温的管道和起支吊架再刷灰漆两遍。

8.冷冻水管dn≦25mm时PEF保温层厚度20mm，dn32~dn40时PEF保温层厚度25mm，dn50~dn70时保温层厚度30mm，dn80~dn125是保温层厚度

35mm，dn≧150mm时保温层厚度40mm。

9.冷凝水管保温层厚度全部为15mm.

10.若有风机盘管空调器，则都应配风机三速手动调速开关和挂墙式恒温器及电动二通阀，电动二通阀按通—断双位调节运行。

11.冷水机组等设备的启停程序：

开机程序：

冷却水泵——xx风机——冷水机组。

停机程序：

冷水机组——xx风机——冷却水泵。

12.非洁净区应独立安装一套空调系统，送风，回风均与洁净房区系统独立，两个区间避免互相干扰。有利于恒温恒湿工况准确稳定。具有提高恒温恒湿标准，提升环境舒适度，节约能耗，减少投资的优点。

洁净厂房设计规范（摘录）

第一章总则第1．0．1条洁净厂房设计必须贯彻执行国家的有关方针政策，做到技术先进、经济合理、安全适用、确保质量，符合节约能源和环境保护的要求。

第1．0．3条在利用原有建筑进行洁净技术改造时，洁净厂房设计必须根据生产工艺要求，因地制宜、区别对待，充分利用已有的技术设施。

第1．0．4条洁净厂房设计应为施工安装、维护管理、测试和安全运行创造必要的条件。

第1．0．5条洁净厂房设计除应按本规范执行外，尚应符合现行的国家标准、规范的有关要求。

第二章空气洁净度等级第2．0．1条空气洁净度应按表

2.0.1规定划分为四个等级。

空气洁净度等级表

2.0.1

等级每立方米(每升)空气中≥0.5微米尘粒数每立方米(每升)空气中

≥5微米尘粒数

100级≤35×100(

3.5)

1000级≤35×1000

(35) ≤250(

0.25)

100级≤35×100

(350) ≤2500(

2.5)

1000级≤35×1000

(3500) ≤25000

(25)

注：

对于空气洁净度为100级的洁净室内大于等于5微米尘粒的计算应进行多次采样。当其多次出现时，方可认为该测试数值是可靠的。

第2．0．2条洁净室空气洁净度等级的检验，应以动态条件下测试的尘粒数为依据。洁净室空气洁净度的测试，应符合附录二规定

第三章总体设计第3．2．1条工艺布置应符合下列要求：

一、工艺布置合理、紧凑。洁净室或洁净区内只布置必要的工艺设备以及有空气洁净度等级要求的工序和工作室。

二、在满足生产工艺要求的前提下，空气洁净度高的洁净室或洁净区宜靠近空气调节机房，空气洁净度等级相同的工序和工作室宜集中布置，靠近洁净区人口处宜布置空气洁净度等级较低的工作室。

三、洁净室内要求空气洁净度高的工序应布置在上风侧，易产生污染的工艺设备应布置在靠近回风口位置。

四、应考虑大型设备安装和维修的运输路线，并预留设备安装口和检修口。

五、应设置单独的物料人口，物料传递路线应最短，物料进入洁净区之前必须进行清洁处理。第

3．2．2条洁净厂房内宜少设隔间，但在下列情况下可予以分隔。

一、按生产的火灾危险性分类，甲、乙类与非甲、乙类相邻的生产区段之间，或有防火分隔要求者。

二、生产过程中产生较强噪声或散发较多热量、尘粒和有害气体，且不能采取局部措施加以控制者。

三、生产联系少，并经常不同时使用的两个生产车间之间。

第3．2．3条洁净厂房的平面和空间设计，宜将洁净区、人员净化、物料净化和其他辅助用房进行分区布置。同时应考虑生产操作、工艺设备安装和维
