关于理正深基坑支护软件中预加力的说明
理正深基坑软件应用参数说明
理正深基坑软件应用参数说明1.各种支护结构计算内容排桩、连续墙单元计算包括以下内容：⑴土压力计算；⑵嵌固深度计算；⑶内力及变形计算；⑷截面配筋计算；⑸锚杆计算；⑹稳定计算：整体稳定、抗倾覆、抗隆起、抗管涌承压水验算。
其中内力变形计算、截面配筋计算及整体稳定计算与规范无关，其他计算按选择的规范采用相应计算方法。
水泥土墙单元计算包括以下内容：⑴土压力计算；⑵嵌固深度计算；⑶内力及变形计算；⑷截面承载力验算；⑸锚杆计算；⑹稳定验算：整体稳定、抗倾覆、抗滑移、抗隆起、抗管涌承压水验算。
其中内力变形计算、截面配筋计算及整体稳定计算与规范无关，其他计算按选择的规范采用相应计算方法。
土钉墙单元计算包括以下内容：⑴主动土压力计算；⑵土钉抗拉承载力计算；⑶整体稳定验算；⑷土钉选筋计算。
系统仅提供《建筑基坑支护技术规程》（JGJ 120-99）及《石家庄地区王长科法》计算方法，放坡单元计算包括以下内容：系统仅提供整体稳定验算.2.增量法和全量法？（1）全量法是4.3版本以前采用多计算方法，采用这种计算时不能任意指定工况顺序。
（注意：采用该方法会使5.0版本某些新增数据丢失。
）所谓总量法，就是在施工的各个阶段，外力是实际作用在围护结构上的有效土压力或其它荷载，在支承处应考虑设置支承前该点墙体已产生的位移。
由此就可直接求得当前施工阶段完成后围护结构的实际位移和内力。
（2）增量法：采用这种方法，可以更灵活地指定工况顺序。
所谓增量法计算，就是在各个施工阶段，对各阶段形成的结构体系施加相应的荷载增量，该增量荷载对该体系内各构件产生的内力与结构在以前各阶段中产生的内力叠加，作为构件在该施工阶段的内力，这样就能基本上真实地模拟基坑开挖的全过程。
因此，在增量法中，外力是相对于前一个施工阶段完成后的荷载增量，所求得的围护结构的位移和内力也是相对于前一个施工阶段完成后的增量，当墙体刚度不发生变化时．与前一个施工阶段完成后已产生的位移和内力叠加，可得到当前施工阶段完成后体系的实际位移和内力。
理正深基坑使用说明
理正深基坑使⽤说明理正深基坑使⽤说明理正深基坑使⽤说明打开理正理正廉基坑⽀护菇构设计號件F临珊控制旳能辅勛帝助⼯伍齬径.I: I理正练单元计算^11—^-1ifJJ.TVj——整体计算⽅案数：1当前⽅案：1 (\肥-1\采⽤內⽀撑的⽅案》退出⽅案选选择右侧的单元计算钮，然后出现下边界⾯点击⼩对话窗⼝中的增按钮，出现新增项⽬选⽤模板，如下图选择排桩⽀护设计⼀项，然后确显⽰如下:V2JE 祥戛Ut ⽀护设忡?⼖畔~琛蔓宛⽀护iJb*Q 宙天民爭退出遗⼯程放⼤编⼩平坯□阀坑芟护1O ◎◎]ui 探基坑⽀护设计i[&spw u(iin.[MTi 、増刑算1计舁商图T基坑侧基坑深度（m ）然后开始数据输⼊：（可根据软件提⽰进⾏填写）基坑等级和基坑侧壁重要性系数可查下图3,1.3基坑⽀护结构设计应根据表3?L 3选⽤相应的侧壁安全等级及重要性系数召基坑侧空安全等级及重雯连系数表3.L3安仝簣液破坏后杲yo⼀簸⽀护结构破坏、L 体失稳或过⼤变腿对基坑周边环境及地下结构牖1影响很严重L10⼆级⽀护结构蔽坏?⼟体失稳或过⼤变形对基坑周边环境及地下结构施⼯影响⼀般LOO三级⽀护结构破坏■上体失梯或过:丈变形对基坑周边环境廉地下结构醐⼯彫响不严亜0.90注■有特殊耍求的建效基坑侧壁安全等级可根据具休情况另⾏确定.基坑⼯程复杂程度等级（建筑地基基础技术规范）円⼒计■⽅注i.o eno锻*题卸 1QOTo mQ.aaa*M￡h)I.KW C30R??tEKQ 0#9.^]闻性肄"）KBb ：iAhf-V> .. ..嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m,如图：混凝⼟强度等级的选择，不明宽⽐超载信息超载4种类型前2个均布荷载常⽤，后两个属于偏⼼荷载(不晓得什么情况⽤)若有作⽤深度，作⽤宽度，距坑边距就⽤第⼆个⼟层信息内侧降⽔最终深度和外侧⽔位深度2项数值⼀般是相同(⽆隔⽔的情况下)，经验数值为基坑深度加深1.5⽶⼟层数根据实际填写，其他项⼀般不变这个表根据勘察报告填写，厚度⽤相关孔该层平均值，与锚固体摩擦阻⼒可查软件中的表，宜取⼩值⽔⼟⼀项中⼟⽤合算，砂、砾⽤分算。

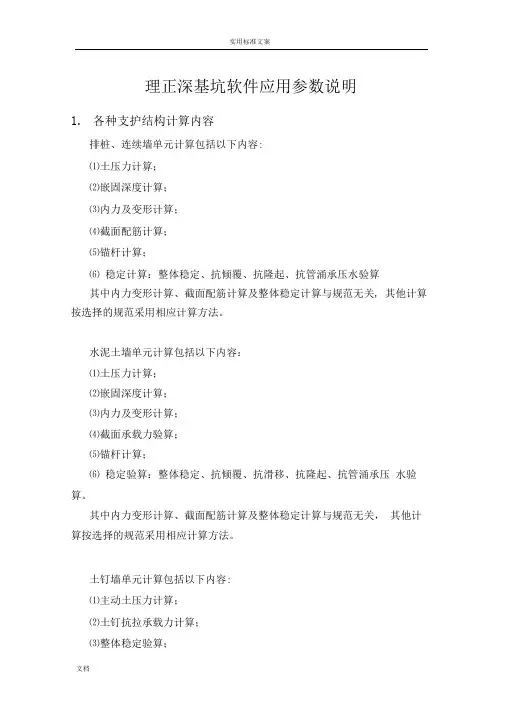

理正深基坑软件应用全参数说明书
理正深基坑软件应用参数说明1.各种支护结构计算内容排桩、连续墙单元计算包括以下内容:⑴土压力计算；⑵嵌固深度计算；⑶内力及变形计算；⑷截面配筋计算；⑸锚杆计算；⑹ 稳定计算：整体稳定、抗倾覆、抗隆起、抗管涌承压水验算其中内力变形计算、截面配筋计算及整体稳定计算与规范无关, 其他计算按选择的规范采用相应计算方法。
水泥土墙单元计算包括以下内容：⑴土压力计算；⑵嵌固深度计算；⑶内力及变形计算；⑷截面承载力验算；⑸锚杆计算；⑹ 稳定验算：整体稳定、抗倾覆、抗滑移、抗隆起、抗管涌承压水验算。
其中内力变形计算、截面配筋计算及整体稳定计算与规范无关，其他计算按选择的规范采用相应计算方法。
土钉墙单元计算包括以下内容:⑴主动土压力计算；⑵土钉抗拉承载力计算；⑶整体稳定验算；⑷土钉选筋计算。
系统仅提供《建筑基坑支护技术规程》庄地JGJ 120-99 ）及《石家区王长科法》计算方法，放坡单元计算包括以下内容：系统仅提供整体稳定验算.2.增量法和全量法？（1）全量法是4.3版本以前采用多计算方法，采用这种计算时不能任意指定工况顺序。
（注意：采用该方法会使5.0版本某些新增数据丢失。
）所谓总量法，就是在施工的各个阶段，外力是实际作用在围护结构上的有效土压力或其它荷载，在支承处应考虑设置支承前该点墙体已产生的位移。
由此就可直接求得当前施工阶段完成后围护结构的实际位移和内力。
（2）增量法：采用这种方法，可以更灵活地指定工况顺序。
所谓增量法计算，就是在各个施工阶段，对各阶段形成的结构体系施加相应的荷载增量，该增量荷载对该体系内各构件产生的内力与结构在以前各阶段中产生的内力叠加，作为构件在该施工阶段的内力，这样就能基本上真实地模拟基坑开挖的全过程。
因此，在增量法中，外力是相对于前一个施工阶段完成后的荷载增量，所求得的围护结构的位移和内力也是相对于前一个施工阶段完成后的增量，当墙体刚度不发生变化时.与前一个施工阶段完成后已产生的位移和内力叠加，可得到当前施工阶段完成后体系的实际位移和内力。

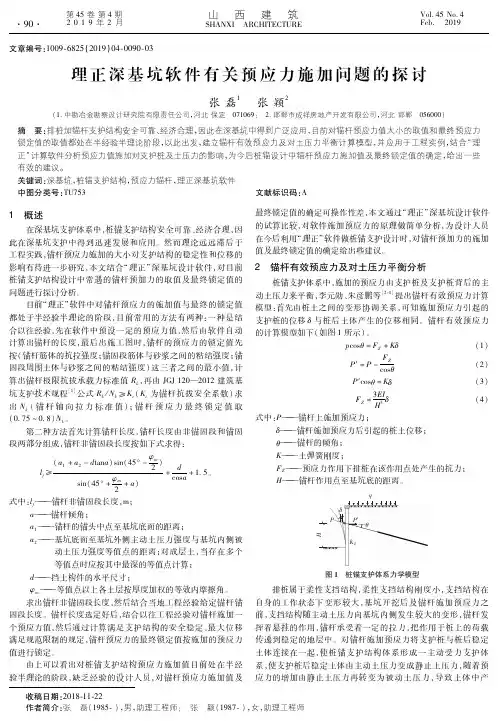

理正深基坑软件有关预应力施加问题的探讨
满足规范限制的规定，锚杆预应力的最终锁定值按施加的预应力
值进行锁定。
由上可以看出对桩锚支护结构预应力施加值目前处在半经
验半理论的阶段，缺 乏 经 验 的 设 计 人 员，对 锚 杆 预 应 力 施 加 值 及
最终锁定值的确定可操作性差，本文通过“理正”深基坑设计软件 的试算比较，对软 件 施 加 预 应 力 的 原 理 做 简 单 分 析，为 设 计 人 员 在今后利用“理正”软件做桩锚支护设计时，对锚杆预加力的施加 值及最终锁定值的确定给出些建议。
动土压力强度等值点的距离；对成层土，当存在多个
等值点时应按其中最深的等值点计算；
ｄ———挡土构件的水平尺寸；
φｍ———等值点以上各土层按厚度加权的等效内摩擦角。 求出锚杆非锚固段长度，然后结合当地工程经验给定锚杆锚
固段长度。锚杆长度选定好后，结合以往工程经验对锚杆施加一
个预应力值，然后 通 过 计 算 满 足 支 护 结 构 的 安 全 稳 定、最 大 位 移
结合工程实例来更好的说明桩锚支护中，锚杆所受到的力的
２ 锚杆有效预应力及对土压力平衡分析
桩锚支护体系中，施加的预应力由支护桩及支护桩背后的主 动土压力来平衡，李元勋、朱彦鹏等［２４］提出锚杆有效预应力计算
模型：首先由桩土 之 间 的 变 形 协 调 关 系，可 知 施 加 预 应 力 引 起 的
支护桩的位移 δ与桩后土体产生的位移相同。锚杆有效预应力
·９０·
第 ４５卷 第 ２０１９年
２４期月
山 西 建 筑
ＳＨＡＮＸＩ ＡＲＣＨＩＴＥＣＴＵＲＥ
ＦＶｅｏｂｌ．．４ ５２Ｎ０ｏ１．９４
文章编号：１００９６８２５（２０１９）０４００９００３
理正深基坑软件有关预应力施加问题的探讨

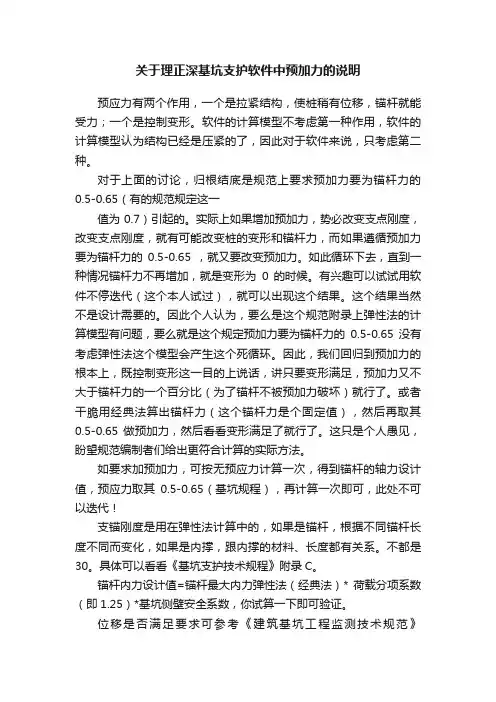

关于理正深基坑支护软件中预加力的说明
关于理正深基坑支护软件中预加力的说明预应力有两个作用，一个是拉紧结构，使桩稍有位移，锚杆就能受力；一个是控制变形。
软件的计算模型不考虑第一种作用，软件的计算模型认为结构已经是压紧的了，因此对于软件来说，只考虑第二种。
对于上面的讨论，归根结底是规范上要求预加力要为锚杆力的0.5-0.65（有的规范规定这一值为0.7）引起的。
实际上如果增加预加力，势必改变支点刚度，改变支点刚度，就有可能改变桩的变形和锚杆力，而如果遵循预加力要为锚杆力的0.5-0.65 ，就又要改变预加力。
如此循环下去，直到一种情况锚杆力不再增加，就是变形为0 的时候。
有兴趣可以试试用软件不停迭代（这个本人试过），就可以出现这个结果。
这个结果当然不是设计需要的。
因此个人认为，要么是这个规范附录上弹性法的计算模型有问题，要么就是这个规定预加力要为锚杆力的0.5-0.65 没有考虑弹性法这个模型会产生这个死循环。
因此，我们回归到预加力的根本上，既控制变形这一目的上说话，讲只要变形满足，预加力又不大于锚杆力的一个百分比（为了锚杆不被预加力破坏）就行了。
或者干脆用经典法算出锚杆力（这个锚杆力是个固定值），然后再取其0.5-0.65 做预加力，然后看看变形满足了就行了。
这只是个人愚见，盼望规范编制者们给出更符合计算的实际方法。
如要求加预加力，可按无预应力计算一次，得到锚杆的轴力设计值，预应力取其0.5-0.65（基坑规程），再计算一次即可，此处不可以迭代！支锚刚度是用在弹性法计算中的，如果是锚杆，根据不同锚杆长度不同而变化，如果是内撑，跟内撑的材料、长度都有关系。
不都是30。
具体可以看看《基坑支护技术规程》附录C。
锚杆内力设计值=锚杆最大内力弹性法（经典法）* 荷载分项系数（即1.25）*基坑侧壁安全系数，你试算一下即可验证。
位移是否满足要求可参考《建筑基坑工程监测技术规范》GB50497-2009 有关规定！基底平均压力设计值149.2（kPa） < 180.0基底边缘最大压力设计值232.5（kPa） > 1.2*180.0抗滑安全系数: 5.267 > 1.600抗倾覆安全系数: 10.178 > 1.600如上，在土钉墙+预应力锚设计计算中出现基底边缘最大压力值偏大（红色显示）的情况，其他都没有问题，请问是否需要对设计参数进行调整？怎样调整？先谢谢了------说明土钉墙地基承载力验算时,基底最大压应力不满足要求, 请参照说明书中181 页的公式:7.1.7-30 进行调整.请问土钉墙基底宽度怎么确定啊？土钉墙的外部稳定是将土钉加固的整个土体视作重力式挡土墙，土钉墙基底宽度即这个挡墙的基底宽度，这个数值需由设计者自己设定。
理正深基坑使用说明之欧阳理创编
理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。
土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深 1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。
水土一项中土用合算，砂、砾用分算。
计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。
点确定前注意区分水上水下。
支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是 1.00不用改。
其它项为自己设计。
来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于 2.5m，水平不宜小于 2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于 5.0m，锚固段长度不应小于 4.0m。
岩层锚索锚固段不宜大于10m。
④锚索与水平面的夹角以下倾为宜不大于35，一般15～25.全部输入完成后可点击自动生成工况，显示如下出现上图，一般为0.500注意：每次调整锚索的间距，都要重新自动生成工况。
理正深基坑软件使用疑难解答
理正深基坑软件使用疑难解答理正深基坑软件使用难点1. 嵌固深度，一般按何经验取值？抗渗嵌固系数（1.2 ），整体稳定分项系数（1.3 ），以及圆弧滑动简单条分法嵌固系数（1.1 ）的出处？答：如果桩是悬臂的或单支锚的，嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数（ 1.2），和圆弧滑动简单条分法嵌固系数（1.1 ）在程序界面的黄条提示上都有标明所参照的规范依据，整体稳定分项系数（1.3 ）是根据经验给用户的参考值，用户可根据自己的设计经验取用。
2. 冠梁的水平侧向刚度取值如何计算？答：采用近似计算；公式如下，具体参数解释可参照软件的帮助文档冠梁侧向刚度估算公式：k = [1/3 * （L*EI） ] / [ a A2 （L-a）A2 ]3. 土层信息，输入应注意哪些内容？避免出错。
答：土层信息中交互重度（天然重度）与浮重度两个指标，软件会根据水位自动判别选取。
水上土采用天然重度，水下的土计算根据计算方法采用浮重度或饱和重度（饱和重度= 浮重度+10 ）4. 支锚信息：支锚刚度（MN/m 如何确定？答：有四种方法：①试验方法②用户根据经验输入③公式计算方法（见规程附录）④软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3 次即可。
5. 护壁桩的桩径，配筋多少在合理范围，好像理正算出来钢筋配筋太多，桩钢筋多了不好布置，理正配筋量一般比PKPM 软件要多三分之一。
答：桩钢筋多了不好布置，用户在设计时可自行调整，更改界面等。
与pkpm 对比配筋量时内力是否一致，如果一致的情况，用户可核查理正的配筋计算公式与PKPM 是否一致，两个软件分别做了哪些折减，如果条件一样的情况所算结果差别较大，可与理正市场部联系，提供您的例题我们来核查软件计算的正确性。
理正深基坑使用说明
6. 影响整体稳定安全系数 KS 的因素：①c、φ（最主要）；②台宽、嵌固深度；③锚杆长度。 7. 土层信息中若需要根据经验填写重度及粘聚力，重度应取大一些，粘聚力应取小一些。 8. 锚索在土层中时：入射角可适当增大，使锚索长度变小（15°改为 20°） 9. 抗倾覆稳定性验算结果受刚度、选筋、m 值、锚杆间距影响。
页眉内容
共享知识 分享快乐
基坑侧壁 岩土体性质
软土 非软土
岩体
基坑工程复杂程度等级（建筑地基基础技术规范）
基坑深度（m）
复杂
中等
简单
h＞10
6＜h≤10
h≤6
h＞14
10＜h≤14
h≤10
h＞18
12＜h≤18
h≤12
嵌固深度可先不填写，等所有数据结束后再来 桩间距是两桩之间间隔最多 0.6m，如图：
0.60m 混凝土强度等级的选择，不明
共享知识 分享快乐 2. 锚杆锚固体上覆土层厚度不宜小于 4.0m 3. 锚杆倾角宜为 15°～25°，且不应大于 45°
下边是网上查来的
预应力锚索布置经验：①土层锚索上下排间距不宜小于 2.5m，水平不宜小于 2.0m；岩层锚索间距宜 采用 3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于 1m，自由锻长度不应小于 4～ 5m；③锚固体上覆岩土体厚度不应小于 5.0m，锚固段长度不应小于 4.0m。岩层锚索锚固段不宜大于
页眉内容
共享知识 分享快乐 可以开始计算啦~！
点计算按钮
这个界面可以按照上图填写，然后点开始 出现如下窗口
理正深基坑支护设计软件6.5版说明书
理正深基坑支护设计软件6.5版说明书系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明2.1 开始通过两个途径可以进入【深基坑支护结构设计软件】的主界面：⑴在开始菜单中，打开【理正深基坑】；⑵双击桌面上的快捷图标。
系统主界面如图2.1-1所示：图2.1-1 主界面2.2 路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。
然后点【确定】按钮。
⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。
注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。
同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。
2.3 单元计算和整体计算分别参见第一、二、三和四部分。
2.4 数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。
2.5 退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。
第一部分单元计算操作说明1 操作流程图1-1 单元计算操作流程图1.1 进入单元计算点击“”按钮，进入单元计算模块。
1.2 增加计算项目⑴第一次进入单元模块时，计算项目为空，如图1.2-1所示。
图1.2-1 单元计算输出界面⑵必须点“增”按钮，弹出图1.2-2所示模板，并从中选取计算项目。
确认后进入设计数据录入界面。
图1.2-2 项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图1.2-3所示），再点“算”直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图1.2-4）功能同“增”、“删”和“算”按钮。
理正深基坑使用说明
理正深基坑使用说明打开理正点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计项，然后确认显示如下：说甲隼畴垣宀计L4然后开始数据输入：(可根据软件提示进行填写)基坑等级和基坑侧壁重要性系数可查下图a^*i-B ±.E^.⅛更Ia 总卫丹力计■?TiS<≡K≡tMF15⅛Stt> J⅛J ∣J⅛-MSttMEiaSI≡^>il∣QLB≡tIβ⅛H⅛)io ωoKHif≡⅛)IQOT¾ET⅛B⅛)Q m柱直fi⅛)0.9DC«M£b)I.CTC 30ff⅛MUΞ¾QO扶・⅛Sħ⅞WΛ,T⅛衍"2)%严痒式3.1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数。
注■有特殊耍求的建放基坑侧壁安全等级町m⅛具体悄况另存扁定•嵌固深度可先不填写，等所有数据结束后再来放坡信息超载信息若有作用深度，作用宽度，距坑边距就用第二个。
土层信息内侧降水最终深度和外侧水位深度 2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小 值。
水土一项中土用合算，砂、砾用分算。
计算m 值可根据软件提供的公式计算，如图：超载4种类型坡度系数为放坡高宽比I I I用口 求m 值 '≤'基坑底面位移量估计值亦10 mmm-丄(Q2φa-φ+c) a要计算m 值的土层为："⅝ιmnm ∣rt ι≡∣"∣Ri ι≡ιr ι∣!≡rwι「所有土层I土层参数值取值： 林水上 厂水下确定基坑底面位移量估计值经验选10mm ,也可以根据实际选小。
点确定前注意区分水上水下。
3上图中画红圈的不用填写预加力可选择 50-100 ,锚固体直径有150，160的(用哪个不晓得怎么选) 锚固力调整系数和材料抗力调整系数都是1.00不用改。
理正深基坑使用说明
理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10h≤6非软土h＞1410＜h≤14h≤10岩体h＞1812＜h≤18h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多，如图：混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。
土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。
水土一项中土用合算，砂、砾用分算。
计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。
点确定前注意区分水上水下。
支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是不用改。
其它项为自己设计。
来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于，水平间距不宜小于；2.锚杆锚固体上覆土层厚度不宜小于3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于，水平不宜小于；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于，锚固段长度不应小于。
理正深基坑使用说明书(经典)
选择力计算方法中：悬臂、单支点选经典法；多支点选弹性法。 然后点桩选筋计算
图中带圈的一项尽量改为 XD18，或 XD20 的形式。修改完成后点返回，然后下一步。显示如下图
锚索材料强度设计值改为 1320 下边的钢筋或钢绞线配筋中，改成如图所示，后便必须是 15.2 单根钢绞线锚索拉力应小于 180KN，2 根 360，3 根 540. 以上容改好后点应用刚度计算结果，显示如下，选是
基坑底面位移量估计值经验选 10mm，也可以根据实际选小。点确定前注意区分水上水下。 支锚信息
上图中画红圈的不用填写 预加力可选择 50-100，锚固体直径有 150，160 的（用哪个不晓得怎么选） 锚固力调整系数和材料抗力调整系数都是 1.00 不用改。 其它项为自己设计。
来个规 建筑基坑支护技术规程 JGJ 120-99
若有作用深度，作用宽度，距坑边距就用第二个。 土层信息 侧降水最终深度和外侧水位深度 2 项数值一般是相同（无隔水的情况下），经验数值为基坑深度加 深 1.5 米 土层数根据实际填写，其他项一般不变
这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小 值。 水土一项中土用合算，砂、砾用分算。 计算 m 值可根据软件提供的公式计算，如图：
理正深基坑
使用说明
打开理正 选择右侧的单元计算按钮，然后出现下边界面 点击小对话窗口中的增按钮，出现新增项目选用模板，如下图
选择排桩支护设计一项，然后确认 显示如下：
然后开始数据输入：（可根据软件提示进行填写） 基坑等级和基坑侧壁重要性系数可查下图
基坑侧壁 岩土体性质
软土 非软土
岩体
基坑工程复杂程度等级（建筑地基基础技术规）
理正深基坑使用说明(经典)
理正深基坑使用说明打开理正选择右侧的单元计算按钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑侧壁岩土体性质基坑深度（m）复杂中等简单软土h＞10 6＜h≤10 h≤6非软土h＞14 10＜h≤14 h≤10岩体h＞18 12＜h≤18 h≤12嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：混凝土强度等级的选择，不明0.60m放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。
土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。
水土一项中土用合算，砂、砾用分算。
计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。
点确定前注意区分水上水下。
支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是1.00不用改。
其它项为自己设计。
来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于5.0m，锚固段长度不应小于4.0m。
理正深基坑使用说明
理正深基坑使用说明理正深基坑使用说明打开理正理正廉基坑支护菇构设计號件F临珊控制旳能辅勛帝助工伍齬径.I: I 理正练单元计算^1 1— ^-1 i fJ J . TVj ——整体计算方案数：1当前方案：1 (\肥-1\采用內支撑的方案》退 出方案选择FWiS选择右侧的单 元计算 钮，然后出现下边界面点击小对话窗口中的增按钮，出现新增项目选用模 板，如下图选择排桩支护设计一项，然后确显示如下:V2JE 祥戛Ut 支护设忡?匸畔~琛蔓宛支护iJb*Q 宙 天 民 爭 退出 遗工程放大编小平坯□阀坑芟护1O ◎ ◎]ui 探基坑支护设计i[&spw u(iin.[MTi 、 増刑算1计舁商图T基坑侧基坑深度（m ）然后开始数据输入：（可根据软件提示进行填写） 基坑等级和基坑侧壁重要性系数可查下图3,1.3基坑支护结构设计应根据表3・L 3选用相应的侧壁安全等级及重要性系数召基坑侧空安全等级及重雯连系数表3.L3安仝簣液破坏后杲yo一簸 支护结构破坏、L 体失稳或过大变腿对基坑周边环境及 地下结构牖1影响很严重L10二级支护结构蔽坏•土体失稳或过大变形对基坑周边环境及 地下结构施工影响一般LOO三级 支护结构破坏■上体失梯或过:丈变形对基坑周边环境廉 地下结构醐工彫响不严亜0.90注■有特殊耍求的建效基坑侧壁安全等级可根据具休情况另行确定.基坑工程复杂程度等级（ 建筑地基基础技术规范 ）円力计■方注曙■議I.Mi.o eno锻*题卸 1QOTo mQ.aaa*M£h)I.KW C30R?®tEKQ 0#9.^]闻性肄"）KBb ：iAhf-V> .. ..嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m,如图：混凝土强度等级的选择，不明宽比 超载信息超载4种类型 前2个均布荷载常用，后两个属于偏心荷载(不晓得 什么情况用)若有作用深度，作用宽度，距坑边距就用第二个 土层信息 内侧降水最终深度和外侧水位深度2项数值一般是相同(无隔水的情况下)，经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值水土一项中土用合算，砂、砾用分算。
理正深基坑使用说明
理正深基坑使用说明理正深基坑使用说明点击小对话窗口中的增按钮，出现新增项目选用模板，如下图选择排桩支护设计一项，然后确认显示如下：然后开始数据输入：（可根据软件提示进行填写）基坑等级和基坑侧壁重要性系数可查下图基坑工程复杂程度等级（建筑地基基础技术规范）基坑侧基坑深度（m）复杂中等简单壁岩土体性质h≤6 软土h＞10 6＜h≤10h≤10 非软土h＞14 10＜h≤14岩体h＞18 12＜h≤h≤1218嵌固深度可先不填写，等所有数据结束后再来桩间距是两桩之间间隔最多0.6m，如图：0.混凝土强度等级的选择，不明放坡信息坡度系数为放坡高宽比超载信息超载4种类型前2个均布荷载常用，后两个属于偏心荷载（不晓得什么情况用）若有作用深度，作用宽度，距坑边距就用第二个。
土层信息内侧降水最终深度和外侧水位深度2项数值一般是相同（无隔水的情况下），经验数值为基坑深度加深1.5米土层数根据实际填写，其他项一般不变这个表根据勘察报告填写，厚度用相关孔该层平均值，与锚固体摩擦阻力可查软件中的表，宜取小值。
水土一项中土用合算，砂、砾用分算。
计算m值可根据软件提供的公式计算，如图：基坑底面位移量估计值经验选10mm，也可以根据实际选小。
点确定前注意区分水上水下。
支锚信息上图中画红圈的不用填写预加力可选择50-100，锚固体直径有150，160的（用哪个不晓得怎么选）锚固力调整系数和材料抗力调整系数都是 1.00不用改。
其它项为自己设计。
来个规范建筑基坑支护技术规程JGJ 120-991.锚杆上下排垂直间距不宜小于2.0m，水平间距不宜小于1.5m；2.锚杆锚固体上覆土层厚度不宜小于4.0m3.锚杆倾角宜为15°～25°，且不应大于45°下边是网上查来的预应力锚索布置经验：①土层锚索上下排间距不宜小于2.5m，水平不宜小于2.0m；岩层锚索间距宜采用3～6m；②锚索自由段伸入滑动面或潜在滑动面以外的长度不小于1m，自由锻长度不应小于4～5m；③锚固体上覆岩土体厚度不应小于 5.0m，锚固段长度不应小于4.0m。
理正深基坑软件使用疑难解答
理正深基坑软件使用难点1.嵌固深度，一般按何经历取值？抗渗嵌固系数〔1.2〕，整体稳定分项系数〔1.3〕，以及圆弧滑动简单条分法嵌固系数〔1.1〕的出处？答：如果桩是悬臂的或单支锚的，嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数〔1.2〕，和圆弧滑动简单条分法嵌固系数〔1.1〕在程序界面的黄条提示上都有标明所参照的规*依据，整体稳定分项系数〔1.3〕是根据经历给用户的参考值，用户可根据自己的设计经历取用。
2.冠梁的水平侧向刚度取值如何计算？答：采用近似计算；公式如下，具体参数解释可参照软件的帮助文档冠梁侧向刚度估算公式：k = [1/3 * (L*EI) ] / [ a^2 (L-a)^2 ]3.土层信息，输入应注意哪些内容？防止出错。
答：土层信息中交互重度〔天然重度〕与浮重度两个指标，软件会根据水位自动判别选取。
水上土采用天然重度，水下的土计算根据计算方法采用浮重度或饱和重度〔饱和重度=浮重度+10〕4.支锚信息：支锚刚度〔MN/m如何确定？答：有四种方法：①试验方法②用户根据经历输入③公式计算方法〔见规程附录〕④软件计算。
具体做法是先凭经历假定一个值，然后进展内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。
5.护壁桩的桩径，配筋多少在合理*围，好似理正算出来钢筋配筋太多，桩钢筋多了不好布置，理正配筋量一般比PKPM软件要多三分之一。
答：桩钢筋多了不好布置，用户在设计时可自行调整，更改界面等。
与pkpm比照配筋量时内力是否一致，如果一致的情况，用户可核查理正的配筋计算公式与PKPM是否一致，两个软件分别做了哪些折减，如果条件一样的情况所算结果差异较大，可与理正市场部联系，提供您的例题我们来核查软件计算的正确性。
计算m值时，输入的"基坑底面位移估算值d〞的含义是什么？答："基坑底面位移估算值d〞是指基坑底面的水平位移。
理正深基坑难点问题集锦
理正深基坑软件难点问题集锦：1.嵌固深度，一般按何经验取值抗渗嵌固系数（），整体稳定分项系数（），以及圆弧滑动简单条分法嵌固系数（）的出处？答：如果桩是悬臂的或单支锚的，嵌固深度一般大约可取基坑底面以上桩长，当然还要结合地层情况、有水无水、支锚刚度等其他条件综合来看。
抗渗嵌固系数（），和圆弧滑动简单条分法嵌固系数（）在程序界面的黄条提示上都有标明所参照的规范依据，整体稳定分项系数（）是根据经验给用户的参考值，用户可根据自己的设计经验取用。
2.冠梁的水平侧向刚度取值如何计算？答：采用近似计算；公式如下，具体参数解释可参照软件的帮助文档冠梁侧向刚度估算公式：k = [1/3 * (L*EI) ] / [ a^2 (L-a)^2 ]3.土层信息，输入应注意哪些内容避免出错。
答：土层信息中交互重度（天然重度）与浮重度两个指标，软件会根据水位自动判别选取。
水上土采用天然重度，水下的土计算根据计算方法采用浮重度或饱和重度（饱和重度=浮重度+10）4.支锚信息：支锚刚度（MN/m如何确定？答：有四种方法：①试验方法②用户根据经验输入③公式计算方法（见规程附录）④软件计算。
具体做法是先凭经验假定一个值，然后进行内力计算、锚杆计算得到一个刚度值，系统可自动返回到计算条件中，再算；通过几次迭代计算，直到两个值接近即可，一般迭代2~3次即可。
5.护壁桩的桩径，配筋多少在合理范围，好像理正算出来钢筋配筋太多，桩钢筋多了不好布置，理正配筋量一般比PKPM软件要多三分之一。
答：桩钢筋多了不好布置，用户在设计时可自行调整，更改界面等。
与pkpm对比配筋量时内力是否一致，如果一致的情况，用户可核查理正的配筋计算公式与PKPM是否一致，两个软件分别做了哪些折减，如果条件一样的情况所算结果差别较大，可与理正市场部联系，提供您的例题我们来核查软件计算的正确性。
计算m值时，输入的“基坑底面位移估算值d”的含义是什么？答：“基坑底面位移估算值d”是指基坑底面的水平位移。
理正深基坑支护设计软件6.5版说明书
理正深基坑支护设计软件6.5版说明书系统操作说明1 操作流程图1-1 深基坑支护结构设计流程图2 流程说明2.1 开始通过两个途径可以进入【深基坑支护结构设计软件】的主界面：⑴在开始菜单中，打开【理正深基坑】；⑵双击桌面上的快捷图标。
系统主界面如图2.1-1所示：图2.1-1 主界面2.2 路径设置有两种设置工程路径的方法：⑴在主界面设置路径：点主界面的【工作目录】按钮，弹出指定工作路径对话框，既可以从右侧上方选择路径处的树形目录中选择当前路径，也可以在工作路径文本输入框中直接输入当前的路径字符串。
然后点【确定】按钮。
⑵在单元计算界面设置路径：进入单元计算模块后，点【选工程】，弹出指定工作路径对话框，在树形目录或文本输入框中进行路径设置。
注意：1. 主界面设置的工作路径为单元计算、整体计算文件的默认路径。
同时单元计算文件还可以在单元计算模块设置的路径下保存；2. 单元计算界面与主界面设置的工作路径最好保持一致；3. 路径设置支持输入“空格”；4. 单元计算控制菜单下的“打开工程”功能同【选工程】。
2.3 单元计算和整体计算分别参见第一、二、三和四部分。
2.4 数据存盘及备份原始数据和结果数据均保存在设置的工作目录下：单元计算原始数据文件名：*.SPW；图形结果文件名：*.DXF；计算书文件名：*.RTF。
2.5 退出在单元计算界面下点击“退出”按钮或菜单，退出单元计算模块；在主界面下点击“退出”按钮或菜单，退出软件。
第一部分单元计算操作说明1 操作流程图1-1 单元计算操作流程图1.1 进入单元计算点击“”按钮，进入单元计算模块。
1.2 增加计算项目⑴第一次进入单元模块时，计算项目为空，如图1.2-1所示。
图1.2-1 单元计算输出界面⑵必须点“增”按钮，弹出图1.2-2所示模板，并从中选取计算项目。
确认后进入设计数据录入界面。
图1.2-2 项目选用模板注意：1. 已经进行过单元计算的项目，进入单元计算后，既可以点“增”按钮，从模板中增加新项目，也可从项目列表中选择已有项目（如图1.2-3所示），再点“算”直接进入数据录入界面；图1.2-3 项目选用列表2. 点“删”按钮，可删除列表中的计算项目，存放于工作路径中的该项目的工程数据将全部被删除，且无法恢复；3. “工程操作”菜单（如图1.2-4）功能同“增”、“删”和“算”按钮。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
预应力有两个作用，一个是拉紧结构，使桩稍有位移，锚杆就能受力；一个是控制变形。
软件的计算模型不考虑第一种作用，软件的计算模型认为结构已经是压紧的了，因此对于软件来说，只考虑第二种。
对于上面的讨论，归根结底是规范上要求预加力要为锚杆力的0.5-0.65（有的规范规定这一
值为0.7）引起的。
实际上如果增加预加力，势必改变支点刚度，改变支点刚度，就有可能改变桩的变形和锚杆力，而如果遵循预加力要为锚杆力的0.5-0.65 ，就又要改变预加力。
如此循环下去，直到一种情况锚杆力不再增加，就是变形为0 的时候。
有兴趣可以试试用软件不停迭代（这个本人试过），就可以出现这个结果。
这个结果当然不是设计需要的。
因此个人认为，要么是这个规范附录上弹性法的计算模型有问题，要么就是这个规定预加力要为锚杆力的0.5-0.65 没有考虑弹性法这个模型会产生这个死循环。
因此，我们回归到预加力的根本上，既控制变形这一目的上说话，讲只要变形满足，预加力又不大于锚杆力的一个百分比（为了锚杆不被预加力破坏）就行了。
或者干脆用经典法算出锚杆力（这个锚杆力是个固定值），然后再取其0.5-0.65 做预加力，然后看看变形满足了就行了。
这只是个人愚见，盼望规范编制者们给出更符合计算的实际方法。
如要求加预加力，可按无预应力计算一次，得到锚杆的轴力设计值，预应力取其0.5-0.65（基坑规程），再计算一次即可，此处不可以迭代！
支锚刚度是用在弹性法计算中的，如果是锚杆，根据不同锚杆长度不同而变化，如果是内撑，跟内撑的材料、长度都有关系。
不都是30。
具体可以看看《基坑支护技术规程》附录C。
锚杆内力设计值=锚杆最大内力弹性法（经典法）* 荷载分项系数（即1.25）*基坑侧壁安全系数，你试算一下即可验证。
位移是否满足要求可参考《建筑基坑工程监测技术规范》GB50497-2009 有关规定！
基底平均压力设计值149.2（kPa） < 180.0
基底边缘最大压力设计值232.5（kPa） > 1.2*180.0
抗滑安全系数: 5.267 > 1.600
抗倾覆安全系数: 10.178 > 1.600
如上，在土钉墙+预应力锚设计计算中出现基底边缘最大压力值偏大（红色显示）的情况，其他都没有问题，请问是否需要对设计参数进行调整？怎样调整？先谢谢了------
说明土钉墙地基承载力验算时,基底最大压应力不满足要求, 请参照说明书中181 页的公式:7.1.7-30 进行调整.
请问土钉墙基底宽度怎么确定啊？土钉墙的外部稳定是将土钉加固的整个土体视作重力式挡土墙，土钉墙基底宽度即这个挡墙
的基底宽度，这个数值需由设计者自己设定。
排桩+锚杆方案中，锚杆的支锚刚度怎么计算出来呢？锚杆的支锚刚由用户交互，可以参考《基坑支护技术规程》附录C
土钉墙计算中土钉墙背倾角a怎么考虑，怎么取值
将加筋部分土体看作一个重力式挡土墙，背倾角a就是这个挡墙的墙背的角度。
[问题一
[ 土钉选筋计算结果]中，“土钉拉力（抗拉）”含1.25 荷载分项系数；“土钉拉力（稳定）”若按规范6.2.1 公式不含任何系数，是这样吗？
问题二
内部稳定设计土钉长度初始值选择正常情况下应选择“1）取局部抗拉结果、2）取最小土钉长、3）用户交互录入度”三种的哪一个，因为它们在选筋结果上差异极大。
下面是三种不
同选择的计算结果。
由于局部抗拉的安全系数是 1.25x1.30=1.625,所以是否应该选择3）用户交互录入度，并且使每一种工况的内部稳定安全系数均大于 1 .625才最合适呢？
内部稳定设计土钉长度初始值选择
1）取局部抗拉结果（稳定的安全系数远大于1.30）
[ 土钉选筋计算结果]
土钉号土钉拉力（抗拉）土钉拉力（稳定）计算钢筋面积配筋配筋面积
1145.3192.7642.31D32804.2
273.5112.7375.71D25490.9
3111.8149.9499.71D28615.8
4142.9187.0623.21D32804.2
[ 土钉选筋计算结果]
土钉号1土钉拉力（抗拉）土钉拉力（稳定）计算钢筋面积配筋配筋面积145.3
76.4484.4
1D25
490.9
273.5
89.2
297.51D20314.2
3111.895.8372.71D25490.9
4142.910.6476.51D25490.9
3）用户交互录入（稳定的安全系数远大于 1.30）[ 土钉选筋计算结果]
土钉号土钉拉力（抗拉）土钉拉力（稳定）计算钢筋面积配筋配筋面积1145.3116.5484.41D25490.9
273.577.1257.01D20314.2
3111.8102.8372.71D25490.9
4142.9137.9476.51D25490.9
2）取最小土钉长度稳定的安全系数1.30左右）
问题一：
如果您所指的系数就是荷载分项系数的话， “土钉拉力 （稳定 ） ”是不含这个系数的， 依据公式， “土钉拉力 （稳定） ”含有软件上所让交互的 “土钉抗滑摩阻力分项系数 ”
问题二：
局部抗拉的安全系数是 1.25x1.30=1.625 不合适，应该是 1.25* 侧壁重要性系数（ 0.9~1.1） 而且按照规范，内部稳定安全系数应该大于 1.3 即可，不用大于 1.625。
土钉长度的三个选择， 我们建议用是取局部抗拉结果， 因为这样可以保证土钉的最小长度可 以同时满足局部抗拉和内部稳定两项计算， 如果两项都计算， 这样也比较快捷。
另外两种方 式更适合于只做内部稳定计算时用， 这样可以更真实的反映纯内部稳定需要的土钉长度。
这 样可以灵活运用该软件，不存在那种更合适的问题。
计算m 值时，输入的 基坑底面位移估算值 d”的含义是什么?
答：基坑底面位移估算值 d”是指基坑底面的水平位移。
该值影响 m 值的选择；对于有经验地区，可直接采用 m 值；对于无经验地区， m 值采用规 范建议公式计算。
一般采用水平位移为 10mm 计算，当水平位移大于 10mm 时，应进行适当的修正，不能严 格按规范建议公式计算。
否则，计算的基坑底面处水平位移会增大，计算的 m 值会更小， 导致水平位移更大， m 值更小，结果不一定收敛。
使用时要特别注意，建议不要进行迭代计 算。
经典方法与弹性方法有何区别?
答：
① 经典方法： 其中比较有代表性的是等值梁法， 将内撑和锚杆处假定为不动的连杆支
座（即不动的铰支座）。
计算出桩（墙）两侧的土压力（主动土压力及被动土压力）、水压
力及其分布后，按静力平衡法计算支护构件各点的内力。
② 弹性方法： 将作用桩墙上的支锚点简化为弹簧， 将基坑开挖面以下被动侧土体简化
成水平向的弹簧，将主动侧（全桩、全墙）的土压力施加到桩墙之上。
利用有限元或其他的
数值解，即可得到其内力及位移。
③ 两种方法的对比如下表：
支锚点
被动区的土 桩身刚
度
内力计算方法 简化为支点 被动土压力 不考
虑 等值梁法
弹簧 弹簧 考 有限元方程 （[Kz]+ [Kt] ）{W}={F} ④ 两种方法不存在绝对对错和优劣问题。
由于经典法的诸多假定， 如锚杆处假
设成支座， 被动土压力定值，不考虑变形等，使得弹性法看起来更接近真实的受力，但如果没有经验， 支锚刚度，土的 m 值（决定土弹簧的刚度）等取得不合适，计算出的内力就会有差异。
经典法 弹性法
虑。
