abaqus第九讲：显式动力学问题

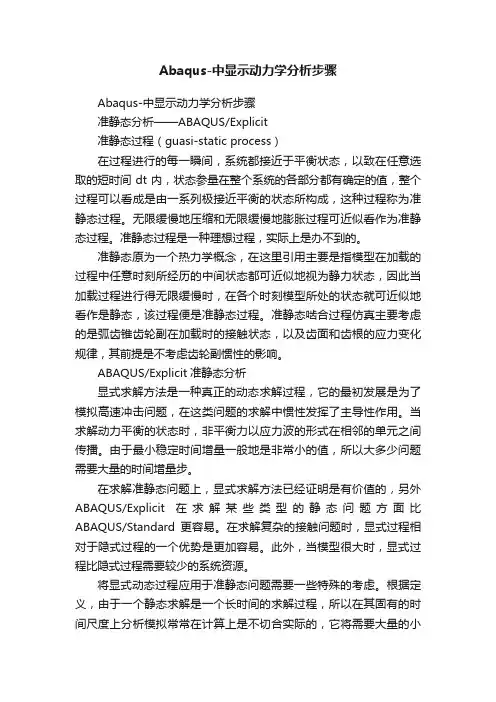

Abaqus-中显示动力学分析步骤
Abaqus-中显示动力学分析步骤Abaqus-中显示动力学分析步骤准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
ABAQUS中的动力学问题
ABAQUS 中的动力学问题曲哲 2007-5-10本文以一个无阻尼五自由度质点弹簧模型（层模型）为分析对象，考察动力学问题常用的隐式直接积分方法、显式直接积分方法以及振型叠加法在ABAQUS 中的表现。
一、问题描述与模态分析问题为如图1所示的5自由度质点弹簧体系。
五个质点，每个质点只有1个水平自由度。
各质点质量均为1，质点之间用无质量的弹簧单元连接，弹簧刚度为100。
弹簧和质点均无阻尼。
体系底部固结于地面，加载时在地面施加加速度时程记录。
质点从下向上编号为1~5。
图1：问题描述图2：体系的各阶振型容易列出该体系的质量矩阵与刚度矩阵，求解特征值可得到该体系的各阶振型与自振频率，如表1和图2所示，其中广义特征值及特征向量的求解在MATLAB 中完成，振型经过了正交归一化。
表1：体系的自振频率及其对应的振型向量（MATLAB ）模态编号1 2 3 4 5自振频率（MATLAB ） 2.8463 8.3083 13.0972 16.8251 19.1899 自振频率（ABAQUS ） 2.8463 8.3083 13.0973 16.8251 19.1901质点5 0.5969 0.5485 0.4557 -0.3260 -0.1699质点4 0.5485 0.1699 -0.3260 0.5969 0.4557 质点3 0.4557 -0.3260 -0.5485 -0.1699 -0.5969 质点2 0.3260 -0.5969 0.1699 -0.4557 0.5485 振型质点10.1699 -0.4557 0.5969 0.5485 -0.3260在用ABAQUS 求解体系的振型时，杆件上没有质量，所以得到的数学模型应该与输入MATLAB 中求解的一样。
在上表中也可以看出两个软件给出的自振频率几乎完全一样，只是第3阶和第5阶频率略有差m = 1k = 100别。
这些微小的差别来自于两个软件采用的不同算法，对于这样的小问题，MATLAB 很可能采用QR 分解的方法求出特征值和特征向量，而在ABAQUS 则采用了Lanczos 方法。
Abaqus中显示动力学分析步骤
Abaqus中显示动力学分析步骤准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
(完整)abaqus系列教程-09显式非线性动态分析
9 显式非线性动态分析在前面的章节中，已经考察了显式动态程序的基本内容；在本章中，将对这个问题进行更详细的讨论。
显式动态程序对于求解广泛的、各种各样的非线性固体和结构力学问题是一种非常有效的工具。
它常常对隐式求解器是一个补充，如ABAQUS/Standard；从用户的观点来看，显式与隐式方法的区别在于：•显式方法需要很小的时间增量步，它仅依赖于模型的最高固有频率，而与载荷的类型和持续的时间无关。
通常的模拟需要取10,000至1,000,000个增量步，每个增量步的计算成本相对较低。
•隐式方法对时间增量步的大小没有内在的限制；增量的大小通常取决于精度和收敛情况。
典型的隐式模拟所采用的增量步数目要比显式模拟小几个数量级。
然而，由于在每个增量步中必须求解一套全域的方程组，所以对于每一增量步的成本，隐式方法远高于显式方法。
了解两个程序的这些特性，能够帮助你确定哪一种方法是更适合于你的问题。
9.1 ABAQUS/Explicit适用的问题类型在讨论显式动态程序如何工作之前，有必要了解ABAQUS/Explicit适合于求解哪些类问题。
贯穿这本手册，我们已经提供了贴切的例题，它们一般是应用ABAQUS/Explicit求解的如下类型问题：高速动力学（high-speed dynamic）事件最初发展显式动力学方法是为了分析那些用隐式方法（如ABAQUS/Standard）分析起来可能极端费时的高速动力学事件。
作为此类模拟的例子，在第10章“材料”中分析了一块钢板在短时爆炸载荷下的响应。
因为迅速施加的巨大载荷，结构的响应变化的非常快。
对于捕获动力响应，精确地跟踪板内的应力波是非常重要的。
由于应力波与系统的最高阶频率相关联，因此为了得到精确解答需要许多小的时间增量。
复杂的接触（contact）问题应用显式动力学方法建立接触条件的公式要比应用隐式方法容易得多。
结论是ABAQUS/Explicit能够比较容易地分析包括许多独立物体相互作用的复杂接触问题。
abaqus第九讲显式动力学问题
能量分析和吸收能量计算
能量分析：通过后处理计算模型在模拟过程中的总能量、内能和动能等 吸收能量计算：计算模型在受到外力作用时吸收的能量，用于评估结构的稳定性和安全性
损伤和破坏的评估
显示破坏模式和位置
计算破坏概率和损伤容限
案例分析：选取典型的碰撞和冲击问题，如汽车碰撞、冲击载荷等，分析其动力学特性 和求解方法 ABAQUS显式动力学分析：介绍如何使用ABAQUS进行显式动力学分析，包括模型建 立、材料属性设置、边界条件和载荷施加等
结果与讨论：展示分析结果，对结果进行解释和讨论，指出该方法的优缺点和适用范围
结构振动问题分析案例
爆炸和冲击波问题分析案例
模型建立：详细描述如何使 用Abaqus建立爆炸和冲击 波问题的模型
案例背景：介绍爆炸和冲击 波问题的应用场景和重要性
边界条件和载荷：说明在模 型中如何设置边界条件和施
加载荷
求解过程：解释显式动力学 分析的求解过程，包括时间
积分、迭代方法等
THANK YOU
汇报人：XX
载荷和约束条件的施加
定义边界条件和载荷类型 确定载荷和约束的施加位置和大小 考虑模型的初始条件和运动状态 验证模型的正确性和可靠性
初始条件的设置
定义全局初始条件
定义边界条件
定义模型初始条件 初始速度和温度的设置
abaqus显式动力学分析结果后 处理
应力、应变和位移的输出
应力：描述材 料在受力状态 下的内部抵抗
法。
它基于动力学 原理，通过求 解动力平衡方 程来获得结构 在动态载荷下
的响应。
显式动力学具 有较高的计算 效率和精度， 适用于模拟复 杂结构的动态
Abaqus中显示动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
第九讲：显式动力学问题
数值不稳定性
在大多数情况下，ABAQUS／Explicit对于大多数单元保持了稳定性。但是，有可能需要定 义弹簧和减振器单元，这样它们在分析过程中变为不稳定的。因此，如果在你的分析过程中发 生了数值不稳定，能够认识到它是非常有用的。如果此情况真的发生了，结果通常是无界的、 动荡的和没有物理意义的。
北京怡格明思工程技术有限公司
杆的初始构型，自由端有一个集中力P
北京怡格明思工程技术有限公司
Innovating through simulation
显式动力学过程概述
u 1 P el1 el1dt u u d el1 1 1 u 1dt M1 l
el1 0 d el1 el1 E el1
2 u 1 u el1dt d el1 l
el 1 1 d el 1 el 1 E el 1
第二个增量步开始时杆的构型
第三个增量步开始时杆的构型
北京怡格明思工程技术有限公司
Innovating through simulation
显式时间积分
Innovating through simulation
ABAQUS／Explicit的自动时间增量 ABAQUS／Explicit 在分析的过程中自动调整时间增量的大小，以使基于当前模型状态的
稳定极限永不越界。时间增量是自动的，不需用户干涉，甚至不需要建议初始的时间增量。 稳定极限是从数值模型得来的数学概念。因为有限元程序包含所有的相关细节，所以能够确 定出一个有效并且守的稳定极限。
稳定极限的定义
稳定极限是依据系统的最高频率（max）来定义的。无阻尼时稳定极限由下式定义：
t stable
abaqus第九章 动力问题
第九章 动力问题如果只对结构加载荷后的长期响应感兴趣的话，静力分析就足够了。
然而，如果加载时间很短，例如地震；或者载荷性质为动态，例如来自旋转机械的荷载，这时就必须采用动力分析。
9.1 引言动态模拟是将惯性力包含在动力学平衡方程中：0=-+P I uM 其中 M 是结构的质量。
u是结构的加速度。
I 是结构中的内力。
P 是所施加的外力。
公式的表述无非是牛顿的第二运动定律（F=ma ）的表现。
动态分析和静态分析最主要的不同在于平衡方程中包含惯性力项（M u）。
两者的另一个不同之处在于内力I 的定义。
在静态分析中，内力仅由结构的变形引起；而动态分析中的内力包括运动（例如阻尼）和结构变形的共同贡献。
9.1.1 固有频率和模态最简单的动力问题是在弹簧上的质量振动，如图9-1所示。
图9–1质量－弹簧系统弹簧的内力为ku ，所以运动方程为muku P +-=0 这个质量弹簧系统的固有频率（单位是弧度/秒）为m k =ω如果质量块被移动后再释放，它将以这个频率振动。
假若以此频率施加一个动态外力，位移的幅度将剧烈增加－即所谓的共振现象。
实际的结构具有多个固有频率。
因此，在设计结构时避免使各固有频率与可能的荷载频率过分接近就很重要。
固有频率可以通过分析结构在无荷载（动力平衡方程中的）时的动态响应而得到。
此时，运动方程变为 M u I +=0 对于无阻尼系统，，则上式变为 M uKu +=0 这个方程解的形式为 t i e u ωφ=将此式代入到运动方程中便得到了特征值问题方程K M φλφ=其中λω=2。
该系统具有n 个特征值，此处n 是有限元模型的自由度数。
记j λ为第j 个特征值。
它的平方根j ω是结构的第j 阶固有频率，并且j φ是相应的第j 阶特征向量。
特征向量也就是所谓的模态（也称为振型），因为它是结构在第j 阶振型下的变形状态。
在ABAQUS 中，频率提取程序用来求解结构的振型和频率。
这个程序使用起来十分简单，只要给出所需振型的数目和所关心的最高频率即可。
Abaqus中显示动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
Abaqus中显示动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
Abaqus中显示动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
Abaqus 中显现动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
abaqus 显式动力学问题
速度对时间的积分并加上在增量步开始时的位移以确定增量步结束时的位移：
u|(t t)u|(t) t|(t t)u & |(t t) 2
这样，在增量步开始时提供了满足动力学平衡条件的加速度。得到了加速度，在时 间上“显式地”前推速度和位移。所谓“显式”是指在增量步结束时的状态仅依赖 于该增量步开始时的位移、速度和加速度。这种方法精确地积分常值的加速度。为 了使该方法产生精确的结果，时间增量必须相当小，这样在增量步中加速度几乎为 常数。由于时间增量步必须很小，一个典型的分析需要成千上万个增量步。幸运的 是，因为不必同时求解联立方程组，所以每一个增量步的计算成本很低。大部分的 计算成本消耗在单元的计算上，以此确定作用在节点上的单元内力。单元的计算包 括确定单元应变和应用材料本构关系（单元刚度）确定单元应力，从而进一步地计 算内力。
北京怡格明思工程技术有限公司
Innovating through simulation
显式时间积分方法的优越性
1. 显式方法特别适用于求解需要分成许多小的时间增量来达到高精度的 高速动力学时间，诸如冲击，碰撞，爆破问题等；
2. 2. 接触问题和其他一些极度非连续事件在显式方法中很容易表达清楚 并且能够一个节点一个节点地求解而不需要迭代。节点加速度能够用 来调整外力和内力在接触中的平衡；
北京怡格明思工程技术有限公司
Innovating through simulation
显式动力学过程概述
u 1M P 1 u 1u 1d t e1l lu 1 de1l e1d l t
e1l0de1le1lEe1l
ABAQUS/Explicit 的自动质量缩放功能可以保证这些单元不影响稳定极限。质量缩放采用
Abaqus中显示动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
abaqus第九讲：显式动力学问题演示教学
显式时间积分方法的优越性
1. 显式方法特别适用于求解需要分成许多小的时间增量来达到高精度的 高速动力学时间，诸如冲击，碰撞，爆破问题等；
2. 2. 接触问题和其他一些极度非连续事件在显式方法中很容易表达清楚 并且能够一个节点一个节点地求解而不需要迭代。节点加速度能够用 来调整外力和内力在接触中的平衡；
Innovating through simulation
对加速度在时间上进行积分采用中心差分方法，在计算速度的变化时假定加速度为
常数。应用这个速度的变化值加上前一个增量步中点的速度来确定当前增量步中点
的速度：
u & |(tt)u & |(tt)
2
2
(t|(tt)2t|(t))u & & |(t)
ABAQUS/Explicit 选择尽可能接近而且不超过稳定极限的时间增量。
稳定极限的定义
稳定极限是依据系统的最高频率（ max ）来定义的。无阻尼时稳定极限由下式定义：
有阻尼时由下式定义：
tstable
2
max
tstab le 2 ( 1 2 ) max
是具有最高频率的模型的临界阻尼比(为了控制高频振动）
3. 3. 显式方法最显著的特性是没有整体切线刚度矩阵，而这是隐式方法 所必须的。因为模型的状态为显式求解，所以不需要迭代和收敛准则；
北京怡格明思工程技术有限公司
Innovating through simulation
显式方法的条件稳定性
基于时间段开始时刻t的模型状态，应用显式方法求解，模型的状态通过时间的增量发生变 化。状态能够发生变化而且要保留对问题的精确描述，一般的时间增量非常短。如果时间增量 比最大的时间增量长，此时间增量就是所谓超出了稳定极限。超过稳定极限的可能后果就是数 值不稳定，会导致解答不收敛。一般不可能精确地确定稳定极限，而是采用保守的估计值。稳 定极限对可靠性和精确性有很大的影响，所以必须一致和保守地确定。为了计算的有效性，
Abaqus中显示动力学分析步骤
准静态分析——ABAQUS/Explicit准静态过程（guasi-static process）在过程进行的每一瞬间，系统都接近于平衡状态，以致在任意选取的短时间dt内，状态参量在整个系统的各部分都有确定的值，整个过程可以看成是由一系列极接近平衡的状态所构成，这种过程称为准静态过程。
无限缓慢地压缩和无限缓慢地膨胀过程可近似看作为准静态过程。
准静态过程是一种理想过程，实际上是办不到的。
准静态原为一个热力学概念，在这里引用主要是指模型在加载的过程中任意时刻所经历的中间状态都可近似地视为静力状态，因此当加载过程进行得无限缓慢时，在各个时刻模型所处的状态就可近似地看作是静态，该过程便是准静态过程。
准静态啮合过程仿真主要考虑的是弧齿锥齿轮副在加载时的接触状态，以及齿面和齿根的应力变化规律，其前提是不考虑齿轮副惯性的影响。
ABAQUS/Explicit准静态分析显式求解方法是一种真正的动态求解过程，它的最初发展是为了模拟高速冲击问题，在这类问题的求解中惯性发挥了主导性作用。
当求解动力平衡的状态时，非平衡力以应力波的形式在相邻的单元之间传播。
由于最小稳定时间增量一般地是非常小的值，所以大多少问题需要大量的时间增量步。
在求解准静态问题上，显式求解方法已经证明是有价值的，另外ABAQUS/Explicit在求解某些类型的静态问题方面比ABAQUS/Standard更容易。
在求解复杂的接触问题时，显式过程相对于隐式过程的一个优势是更加容易。
此外，当模型很大时，显式过程比隐式过程需要较少的系统资源。
将显式动态过程应用于准静态问题需要一些特殊的考虑。
根据定义，由于一个静态求解是一个长时间的求解过程，所以在其固有的时间尺度上分析模拟常常在计算上是不切合实际的，它将需要大量的小的时间增量。
因此，为了获得较经济的解答，必须采取一些方式来加速问题的模拟。
但是带来的问题是随着问题的加速，静态平衡的状态卷入了动态平衡的状态，在这里惯性力成为更加起主导作用的力。
abaqus显式动力学分析
1，通过hypermesh软件将lsdyna文件转化为abaqus文件Lsdyna不能直接转化abaqus，需要首先转化为nastran文件或radioss文件Lsdyna转化成nastran时的帮助文件如下：You can use the Conversion tool to convert an LS-DYNA file to a Nastran file.1. Load the LS-DYNA user profile.2. Import a LS-DYNA model.3.Run the conversion macro by clicking Tools > Convert > LS-DYNA > To Nastran.The Conversion tab will appear at the left side the graphics area.4. In the Destination Nastran Template field, select the destination solver version.5. Click Convert to start the conversion.After conversion, the Nastran user profile is automatically loaded.6. Review and export the deck using the Nastran user profile.Some of the keywords in the LS-DYNA deck are converted to the Nastran deck as per the following table:Element Mapping单元类型基本上都能转化，有一点，多节点刚体单元（rigidbody）转化过程中会被处理成单节点刚体单元，因此转化过程中要另外转化多节点刚体单元，方法如下：即采用下方的选框转化，或直接选择user profiles，选择abaqus格式，整个过程中不能重新配置单元配置（elem config），但可以选择单元类型（elem types）Property MappingLS-DYNA type Nastran type*SECTION_SOLID PSOLID*SECTION_SHELL PSHELL材料属性关系基本可以保留，且同一几何属性不同材料属性会创建不同的几何属性Material MappingAll the LS-DYNA materials are mapped MAT1 in Nastran.所有塑性材料或各向异性材料需要重新修改Boundary Conditions MappingLS-DYNA type Nastran type*BOUNDARY_SPC SPC*LOAD_NODE_POINT FORCE, MOMENT*LOAD_SEGMENT PLOAD4*INITIAL_TEMP TEMPCoordinate System MappingLS-DYNA type Nastran type*DEFINE_COORDINATE_NODE CORD1R转化后，即可转化为abaqus文件，这时候除了单元划分、几何属性和材料的关系可以采用，基本上需要重新定义，包括，刚性单元属性，梁单元属性，质量点属性，加载，分析，输出等Abaqus显示动力学分析注意以下事项1，首先保证单元尺寸不能过小，行李架碰撞分析时最小单元尺寸长度为0.6时比0.2时快6倍以上2，导入前检查单元质量，不能有红色单元存在3，梁单元需要重新定义切向方向4，刚性单元需要另采用文件导入，最好采用划分好的网格做离散体单元5，导入的质量点属性在interaction模块下，自己定义刚体单元的质量属性是在property下，如果质量点没有进行旋转自由度的约束需要提供惯性矩，可通过catia质量属性查询惯性矩。
ABAQUS显式动力学仿真方法及相关实例
ABAQUS 显式动力学仿真方法及相关实例——友荣一、动力学显式有限元方法 显式时间积分Explicit 应用中心差分法进行运动方程时间积分，由一个增量步的动力学条件计算下一个增量步的动力学条件。
''u M p I =- 求逆，()''1t)t)u M p I -=-（（显式算法总是采用一个对角的或者集中的质量矩阵，不必同时求解联立方程。
任何节点的加速度完全取决于节点质量和作用在节点上的合力，计算成本非常低。
中心差分方法： 假定加速度为常数，应用这个速度的变化值加上前一个增量步中点的速度来确定当前增量步中点的速度：()''''t+t)t)t+t/2)t-t/2)t)u u *u /2t t ∆∆∆=+∆+∆（（（（（同理，速度对时间的积分加上在增量步开始时的位移可以确定增量步结束时的位移：'t+t)t)t+t)t+t/2)u u *u t ∆∆∆=+∆（（（（即：增量步开始时提供了满足动力学平衡的而加速度。
之后，在时间上“显式地”前推速度和位移。
所谓显式，即增量步结束时的状态仅依赖于该增量步开始时的位移、速度、加速度。
为保证精确，时间增量必须相当小，在增量步中加速度几乎为常数。
由于时间增量很小，典型分析需要成千上万的增量步。
由于不用联立方程组，计算成本主要消耗在单元的计算上，以此确定作用在节点上的单元内力，计算成本很低。
主要步骤：①动力学平衡方程：()''1t)t)u M p I -=-（（ ②对时间积分：()''''t+t)t)t+t/2)t-t/2)t)u u *u /2t t ∆∆∆=+∆+∆（（（（（'t+t)t)t+t)t+t/2)u u *u t ∆∆∆=+∆（（（（③单元计算：根据应变速率'ξ，计算应变增量d ξ 根据本构关系计算应力σ()t+t)t),f d ξσσ∆=（（集成节点内力t+t)I ∆（，再把时间变为t+t ∆，继续计算；显式和隐式时间积分程序，都是求解动力平衡方程的节点加速度，并应用同样的单元计算以获得单元内力。
abaqus第九讲显式动力学问题 ppt课件
第二个增量步开始时杆的构型
第三个增量步开始时杆的构型
abaqus第九讲显式动力学问题
北京怡格明思工程技术有限公司
Innovating through simulation
显式时间积分
ABAQUS/Explicit应用中心差分方法对运动方程进行显示的时间积分，应用一个 增量步的动力学条件计算下一个增量步的动力学条件。在增量步开始时，程序 求解动力学平衡方程，表示为用节点质量矩阵M乘以节点加速度等于节点的合 力（在所施加的外力P与单元内力I之间的差值）：
第一个增量步结束时的构型
abaqus第九讲显式动力学问题
北京怡格明思工程技术有限公司
Innovating through simulation
显式动力学过程概述
u1
PFel1 M1
u1 u1old
u1dt
u2
Fel1 M2
u2
u2dt
e1lu 2 lu 1 de1l e1ld t
abaqus第九讲显式动力学问题
北京怡格明思工程技术有限公司
Innovating through simulation
显式动力学求解过程总结：
1. 节点计算 a. 动力学平衡方程
u & & (t)(M )1(P (t)I(t))
b. 对时间显式积分
u & (tt) 2
u & (tt) 2
(t(tt)2t(t))u & & t
abaqus第九讲显式动力学问题
北京怡格明思工程技术有限公司
Innovating through simulation
显式动力学过程概述
(完整)abaqus系列教程-09显式非线性动态分析
9 显式非线性动态分析在前面的章节中，已经考察了显式动态程序的基本内容；在本章中，将对这个问题进行更详细的讨论。
显式动态程序对于求解广泛的、各种各样的非线性固体和结构力学问题是一种非常有效的工具。
它常常对隐式求解器是一个补充，如ABAQUS/Standard；从用户的观点来看，显式与隐式方法的区别在于：•显式方法需要很小的时间增量步，它仅依赖于模型的最高固有频率，而与载荷的类型和持续的时间无关。
通常的模拟需要取10,000至1,000,000个增量步，每个增量步的计算成本相对较低。
•隐式方法对时间增量步的大小没有内在的限制；增量的大小通常取决于精度和收敛情况。
典型的隐式模拟所采用的增量步数目要比显式模拟小几个数量级。
然而，由于在每个增量步中必须求解一套全域的方程组，所以对于每一增量步的成本，隐式方法远高于显式方法。
了解两个程序的这些特性，能够帮助你确定哪一种方法是更适合于你的问题。
9.1 ABAQUS/Explicit适用的问题类型在讨论显式动态程序如何工作之前，有必要了解ABAQUS/Explicit适合于求解哪些类问题。
贯穿这本手册，我们已经提供了贴切的例题，它们一般是应用ABAQUS/Explicit求解的如下类型问题：高速动力学（high-speed dynamic）事件最初发展显式动力学方法是为了分析那些用隐式方法（如ABAQUS/Standard）分析起来可能极端费时的高速动力学事件。
作为此类模拟的例子，在第10章“材料”中分析了一块钢板在短时爆炸载荷下的响应。
因为迅速施加的巨大载荷，结构的响应变化的非常快。
对于捕获动力响应，精确地跟踪板内的应力波是非常重要的。
由于应力波与系统的最高阶频率相关联，因此为了得到精确解答需要许多小的时间增量。
复杂的接触（contact）问题应用显式动力学方法建立接触条件的公式要比应用隐式方法容易得多。
结论是ABAQUS/Explicit能够比较容易地分析包括许多独立物体相互作用的复杂接触问题。
