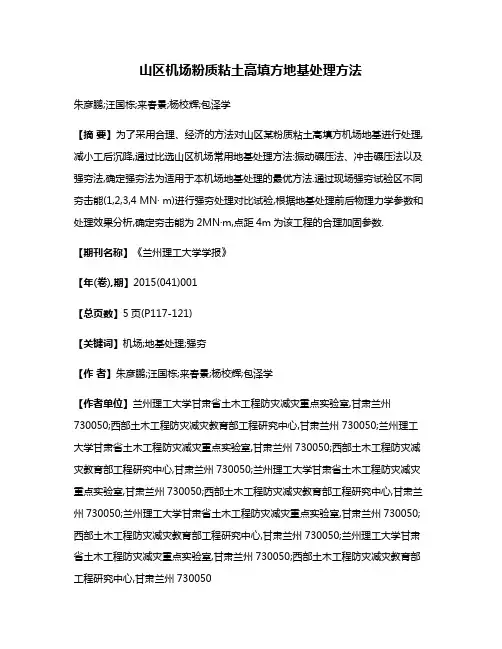

山区机场粉质粘土高填方地基处理方法

山区机场粉质粘土高填方地基处理方法朱彦鹏;汪国栋;来春景;杨校辉;包泽学【摘要】为了采用合理、经济的方法对山区某粉质粘土高填方机场地基进行处理,减小工后沉降,通过比选山区机场常用地基处理方法:振动碾压法、冲击碾压法以及强夯法,确定强夯法为适用于本机场地基处理的最优方法.通过现场强夯试验区不同夯击能(1,2,3,4 MN· m)进行强夯处理对比试验,根据地基处理前后物理力学参数和处理效果分析,确定夯击能为2MN·m,点距4m为该工程的合理加固参数.【期刊名称】《兰州理工大学学报》【年(卷),期】2015(041)001【总页数】5页(P117-121)【关键词】机场;地基处理;强夯【作者】朱彦鹏;汪国栋;来春景;杨校辉;包泽学【作者单位】兰州理工大学甘肃省土木工程防灾减灾重点实验室,甘肃兰州730050;西部土木工程防灾减灾教育部工程研究中心,甘肃兰州730050;兰州理工大学甘肃省土木工程防灾减灾重点实验室,甘肃兰州730050;西部土木工程防灾减灾教育部工程研究中心,甘肃兰州730050;兰州理工大学甘肃省土木工程防灾减灾重点实验室,甘肃兰州730050;西部土木工程防灾减灾教育部工程研究中心,甘肃兰州730050;兰州理工大学甘肃省土木工程防灾减灾重点实验室,甘肃兰州730050;西部土木工程防灾减灾教育部工程研究中心,甘肃兰州730050;兰州理工大学甘肃省土木工程防灾减灾重点实验室,甘肃兰州730050;西部土木工程防灾减灾教育部工程研究中心,甘肃兰州730050【正文语种】中文【中图分类】TU472山区机场的地基处理方法，主要有振动碾压法、冲击碾压法和强夯法3种.具体操作时，可根据各地区的地质条件不同，单独或组合使用.振动碾压是通过重型振动压路机，由牵引车带动非圆形轮滚动，多边形滚轮的大小半径产生位能落差与行驶的动能相结合，沿地面对土石材料进行静压、搓揉、冲击的连续冲击碾压作业，形成高振幅、低频率的冲击压实原理.冲击碾压通过压路机在工作中，用牵引车拖动三边弧形轮子向前滚动时，压实轮重心离地面的高度上下交替变化，产生的势能和动能集中向前、向下碾压，形成巨大的冲击波，通过边弧形轮连续均匀的冲击地面，从而使原土体更加均匀密实，达到加固地基的目的［1-3］，但此法要求压实轮有较高速度.强夯法是1969年法国Menard技术公司首创的一种地基加固方法［4］，亦称为动力固结法.该法加固效果好、适用土类广、设备简单、施工方便、节省劳力、施工期短、节约材料并且施工费用低，在国内外已获得广泛的应用［5-9］.中国于1978年前后初次进行了强夯法试验.起初仅用于处理砂石和碎石地基，后来由于施工方法的改进和排水条件的改善，逐步应用到细粒土地基，如低饱和度的粉土与黏性土、杂填土等地基等［10］.比选山区机场常用地基处理方法：振动碾压法影响深度较浅，对减小工后沉降的效果不明显；冲击碾压虽然影响深度可以达到，但其对施工条件要求高，又因该工程地处山区，不利用冲击碾压设备的施工，无法达到施工效果；强夯法则可弥补前两种方法的缺点，达到施工要求.故本工程采用强夯法对地基进行加固处理.国内对于机场地基强夯压实也有应用先例，如四川万州机场、贵阳荔波机场、云南大理机场等；但基本都是砾石、碎石填料地基，而对于大面积粉质粘土机场地基的强夯处理还没有见到.本文将对某民用机场粉质粘土地基使用强夯法处理进行试验研究，为后续机场建设提供可靠的技术支持.1 工程概况1.1 机场概况该机场飞行区等级为4C，跑道长度为2 800m；道面宽度45m，两侧各设1.5m宽道肩，总宽48 m.跑道中心最大填方高度52.35m，最大挖方高度61.74m.机场平面图如图1所示.图1 机场平面示意图Fig.1 Layout plan of airport1.2 工程地质该区域工程地质条件自上而下依次为：1）填土层.层厚0.1～2.3m.黄褐色，土质不均匀，以耕土为主；表层含大量腐殖质和植物根系，局部含少量姜结石颗粒及基岩碎屑等；稍潮，稍密.2）粉质粘土层.埋深0.1～2.3m，厚度0.2～29.4m.依地形起伏变化较大.黄褐色-红褐色，土质较均匀；具水平层理，见空隙、虫孔，局部裂隙较发育，分布有粉土薄层.3）强风化基岩层.埋深0.3～30.2m，厚度3.0～5.8m.半成岩，砖红色，以蒙脱石、绿泥石、高岭石、白云母、长石、石英等为主，分布有灰白色、灰绿色粗砂岩及砂砾岩薄层，表层局部含钙质结核.4）中风化基岩层.埋深4.0～34.0m，勘测厚度1.2～46.8m（未穿透）.依地形起伏变化较大.半成岩，砖红色，矿物成分以蒙脱石、绿泥石、高岭石、白云母、长石、石英等为主，分布有灰白色、灰绿色粗砂岩及砂砾岩薄层.试验场地内粉质粘土层厚度一般均小于9m，又由于需要清除地表至少0.5m厚度的植物土，故剩余粉质粘土厚度一般小于8m.2 强夯试验由于机场填方较高，因此如何对原地基加固，减小工后沉降，保证高填方地基及填筑体的稳定性，成为该机场地基处理中的关键问题之一.根据不同的夯击能、夯击遍数对地基加固效果和经济指标进行比较，选择较为经济合理的夯击能及夯击遍数，为后期大面积处理及整个机场填筑体施工提供合理的施工参数.此次强夯试验的主要内容有：利用不同的夯击能进行加固深度和加固效果的试验，对原状土和不同夯击能的夯击效果进行检验.强夯处理试验区分为：B3B4C3C4区、B4B5C4C5区和B5B6C5C6区3个区，如图2所示.B3B4C3C4区夯击能为1和2MN·m，B4B5C4C5区和B5B6C5C6区夯击能分别为3和4MN·m.施工前采用测量仪器按施工图要求确定强夯区域及点位布置，如图3所示.在强夯范围外设置坐标控制网点基桩，同时在其周围合理布置水准点作为控制高程、路基沉降的依据.施工时将填料含水量控制在最优含水量.填料处理采用两遍点夯、一遍满夯的方法.在点夯时，要对每一夯点的能量，夯击次数，每次夯坑沉陷量、夯击坑周围土的隆起量以及埋设测点进行量测和记录，并注意夯击振动的影响范围和程度.点夯完成后，按设计要求进行满夯.施工现场如图4所示.图2 挖填方试验区分布图Fig.2 Layout plan of test area subjected to cut embankment图3 试夯夯点布置Fig.3 Layout drawing of compact point and test图4 施工现场Fig.4 Construction site map1）点夯施工完成，等孔隙水消散到设计要求以后，进行满夯施工.2）满夯施工主要加固点夯夯坑底标高以上部分的夯间土.3）满夯施工一般采取1／3锤径双向搭接，夯击遍数、每点击数以及搭接均应保证，不得出现漏夯现象.夯点间距、夯击遍数等试验参数见表1.施工每完成一遍，需现场测定其密实度.表1 填筑体强夯处理试验参数Tab.1 Filling and compaction of test parameters强夯试验分区单点夯击能量／（MN·m）夯点间距／m夯击遍数／遍夯点布置形式方格网布置方格网布置B3B4C3C4区B4B5C4C5区B5B6C5C6区1，234 444 222方格网布置3 试验结果对比分析3.1 原地基强夯试验参数分析根据现场施工实际情况，采用夯底面积4.9 m2，重量为23.8t的夯锤根据不同的提升高度控制能级.试验采用不同的夯击能级和击数，分析能级与击数之间的优化关系.试验过程中，应及时观测夯坑的下沉量确定夯击次数.不同能级夯击次数与下沉量的关系如图5所示.随夯击次数增加，下沉量增长幅度逐渐减小.开夯前几击夯沉量较大，曲线呈陡升趋势，随着夯击次数的增加，每击夯沉量逐渐变小.6～7击以后每击夯沉量增量较小且变化不大，夯沉量与夯击次数的关系曲线在8～10击后开始收敛，试验观测1、2 MN·m隆起量较小，夯击效果较好；3、4MN·m隆起量较明显，坑周边破损严重，夯击效果减弱，如图6所示.3.2 地基处理前后地基土物理力学指标对照分析图5 各能级夯沉量曲线Fig.5 Energy-level settlement curve图6 3、4MN·m夯坑Fig.6 3and 4MN·m tamping pit强夯法处理地基是利用夯锤自由落下产生的冲击波和振动使土体中的空隙体积减小，地基土变得密实，从而提高强度，达到加固地基的目的.从干密度的角度出发，对强夯法加固地基的效果进行数值对比分析，具体参数见表2.表2 不同能级点夯夯坑下土样物理参数Tab.2 Physical parameters of soil sample in compaction pit with point compaction of different energy levels土样含水率／%湿密度／（g·cm-3）干密度／（g·cm-3）原状土19.60 1.931.61 1MN·m夯击2MN·m夯击3MN·m夯击4MN·m夯击第一遍 16.762.13 1.80第二遍 16.05 2.13 1.84第一遍 17.60 2.12 1.80第二遍 17.10 2.11 1.81第一遍 19.60 2.09 1.75第二遍 20.70 2.08 1.80第一遍 19.30 2.10 1.76第二遍19.80 2.07 1.75由表2可知，夯后土的物理参数指标比夯前有所改善，实际处理效果随着间歇时间的增加还会有所提高，说明强夯法处理地基的效果明显.比如由干密度数据可知：第一遍夯完后，各能级下的干密度分别为1.80、1.80、1.75、1.76g／cm3，较之原状土的干密度1.61g／cm3增加较多.对比分析可知，1、2 MN·m能级的强夯结果测得密度增加值大于3 MN·m和4MN·m两个能级.3.3 压实度和影响深度分析压实度是地基密实度和稳定性的判断依据，而有效加固深度是选择地基处理方法的重要指标.在强夯法中，一般以梅钠德经验公式结合本地实际情况进行修正得出加固影响深度公式［11-12］：式中：H为影响深度，m；α为修正系数；W 为锤重，kN；h为落距，m.压实度和影响深度见表3.表3 夯击压实度和影响深度参数Tab.3 Compactness and affected depth parameters土样压实度／% 影响深度／m原状土85 1MN·m夯击2MN·m夯击3MN·m夯击4MN·m夯击第一遍 92第二遍 93第一遍 96第二遍 97第一遍 92第二遍 94第一遍 92第二遍 93 2～4 3～5 4～7＞6由表3可以看出，经过强夯后，地基压实度得到明显的提高，加固效果显著.经强夯后，压实度基本都可达到92%以上，可以达到设计要求.经过强夯后的压实度随着时间的增长和后续施工荷载增加，将会进一步增大.影响深度随着能级的增加明显加深，对于提高地基的承载力有显著效果.1MN·m夯击能由于其影响深度较浅，不能满足要求；3和4 MN·m夯击能虽然影响深度较深，但从经济及施工工期要求来说均不适合本工程施工；2MN·m夯击能既可满足影响深度要求，又可满足经济性施工要求.4 结论1）经过强夯后，土体密实度有很大提高，2 MN·m能级的压实度更是达到96%以上，随着间歇时间的加长压实度还会有所增长.干、湿密度相对强夯之前有较大提高，达到了地基加固目的.2）随着夯击能的提高，虽然有效处理深度增大，但是达到要求密实度或最后三击夯沉量控制标准的击数增多，3、4MN·m能级的坑周回弹和坑周裂缝相应增大，不利于表层地基土压实度控制.3）由试验得出，原地基采用2MN·m能级强夯处理；位于填方区时，2～4m厚的粉质粘土可采用2MN·m能级强夯处理；4～6m厚的粉质粘土可采用3MN·m能级强夯处理；对于少量小于2m或大于6m厚的粉质粘土可采用1或4MN·m能级强夯处理［13-16］.参考文献：［1］吴立坚，杨世基.冲击碾压应用技术指南［M］.北京：中国建筑工业出版社，2002.［2］马胜利.不良地基的加固处理［J］.山西建筑，2004，30（15）：44-45. ［3］苟桂枝，张洪，刘勇.冲击压实机压实效果的理论分析［J］.山西农业大学学报：自然科学版，2002，22（1）：72-74.［4］ MENARD L，BRUISE Y.Theoretical and practical aspects of dynamic consolidation ［J］.Journal of Geotechnical Engineering，ASCE，1975，25（1）：3-18.［5］ MINAVE O P.Prospects of using dynamic compaction when placing ash materials and preparing bases for ash dumps［J］.Journal of Geomechanics Abstracts，1997（1）：22.［6］周立新，黄晓波，邓长平.强夯密实处理块碎石填料试验研究［J］.工程地质学报，2007，15（6）：812-816.［7］年廷凯，李鸿江，杨庆，等.不同土质条件下高能级强夯加固效果测试与对比分析［J］.岩土工程学报，2009，31（1）：139-144.［8］何长明，邹金锋，李亮.强夯动应力的量测及现场试验研究［J］.岩土工程学报，2007，29（4）：628-632.［9］水厚伟，王铁宏，王亚凌.高能级强夯地基土载荷试验研究［J］.岩土工程学报，2007，29（7）：1090-1093.［10］地基处理手册编写委员会.地基处理手册［M］.3版.北京：中国建筑工业出版社，2008.［11］李学亮.强夯法处理湿陷性黄土地基加固深度公式探讨［J］.山西建筑，2003，29（17）：28-30.［12］王成华.强夯地基加固深度估算方法评价［J］.地基处理，1991，2（1）：20-24.［13］胡燕妮，米海珍.兰州大厚度黄土湿陷系数的影响因素［J］.兰州理工大学学报，2009，35（1）：121-124.［14］米海珍，李如梦，牛军贤.兰州原状黄土剪切强度特性试验研究［J］.兰州理工大学学报，2006，32（4）：109-111.［15］中国建筑科学研究院.JGJ 79—2002 建筑地基处理技术规范［S］.北京：中国建筑工业出版社，2002.［16］中华人民共和国建设部.GB 50025—2004 湿陷性黄土地区建筑规范［S］.北京：中国建筑工业出版社，2004.。

西北新建砌体农房抗震及热工性能分析与改造建议

西北新建砌体农房抗震及热工性能分析与改造建议杜永峰;方登甲;祝青鑫【期刊名称】《工程抗震与加固改造》【年(卷),期】2018(40)1【摘要】In order to improve the following deficiencies of the new masonry residential housing in middle area of Gansu province:poor seismic performance and large energy consumption in winter,a finite element modeling of typical housing is built on the basis of the actual research parameters.After the mechanical responses analysis with staticforce,structural vibration frequency and dynamic responses under the earthquake,the drift amplitude and damage of wall are illuminateo,and the corresponding improvement measures are put forward.In addition,the results of heat consumption index calculator show that the roof and enveloped wall are the main part of energy consuming part.The correlative improving measures are also adopted in the paper.The research shows that the wall-roof of which the connection area is weak,presents larger displacement at the top than the bottom location,which easily leads to out-of-plane tensile failure;The improvement measure can effectively reduce earthquake response.The calculation results of improved rural housing model shows that the improved housing can greatly reduce energy consumption and improve indoor living condition.%为改善陇中地区农村新建砌体房屋抗震性能较差,建筑耗能大等问题.针对已建某农房进行基于实际调研数据的有限元建模,就结构自振周期及在静力、地震作用下的力学响应进行分析,并提出改进措施.除此之外,还对该农房进行建筑物耗热量指标计算,得出围护结构屋面、墙体为主要耗能部位,且维护结构传热系数较大,并就其提出新的保温做法.研究表明,农房砌筑墙体、屋面连接较弱,地震作用下墙体顶部位移相对墙体中部、底部位移较大,墙体易出现平面外拉裂破坏;改进后可有效减轻地震响应.同时,改进后农房可大大降低建筑能耗,提高室内舒适度.【总页数】8页(P135-141,134)【作者】杜永峰;方登甲;祝青鑫【作者单位】兰州理工大学防震减灾研究所,甘肃兰州730050;兰州理工大学西部土木工程防灾减灾教育部工程研究中心,甘肃兰州730050;兰州理工大学防震减灾研究所,甘肃兰州730050;兰州理工大学防震减灾研究所,甘肃兰州730050【正文语种】中文【中图分类】TU362;TU241.4;TU111.4【相关文献】1.国产DCS与电网热工自动化改造建议 [J], 江胜克;2.山东新建农房抗震设防不低于 7 度 [J],3.国产DCS与电网热工自动化改造建议 [J], 江胜克4.赣榆县城里村新建农房的抗震经验 [J], 张怡芝5.黑龙江省新建农房引入抗震设计 [J],因版权原因，仅展示原文概要，查看原文内容请购买。

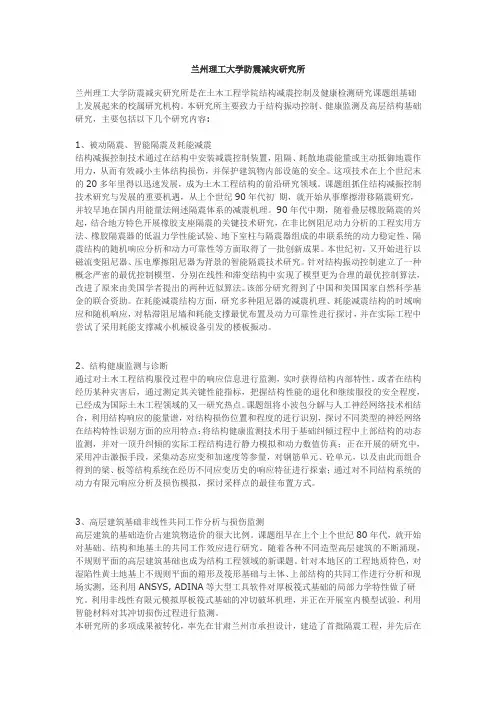

兰州理工大学防震减灾研究所简介

兰州理工大学防震减灾研究所兰州理工大学防震减灾研究所是在土木工程学院结构减震控制及健康检测研究课题组基础上发展起来的校属研究机构。

本研究所主要致力于结构振动控制、健康监测及高层结构基础研究，主要包括以下几个研究内容:1、被动隔震、智能隔震及耗能减震结构减振控制技术通过在结构中安装减震控制装置，阻隔、耗散地震能量或主动抵御地震作用力，从而有效减小主体结构损伤，并保护建筑物内部设施的安全。

这项技术在上个世纪末的20多年里得以迅速发展，成为土木工程结构的前沿研究领域。

课题组抓住结构减振控制技术研究与发展的重要机遇，从上个世纪90年代初期，就开始从事摩擦滑移隔震研究，并较早地在国内用能量法阐述隔震体系的减震机理。

90年代中期，随着叠层橡胶隔震的兴起，结合地方特色开展橡胶支座隔震的关键技术研究，在非比例阻尼动力分析的工程实用方法、橡胶隔震器的低温力学性能试验、地下室柱与隔震器组成的串联系统的动力稳定性、隔震结构的随机响应分析和动力可靠性等方面取得了一批创新成果。

本世纪初，又开始进行以磁流变阻尼器、压电摩擦阻尼器为背景的智能隔震技术研究。

针对结构振动控制建立了一种概念严密的最优控制模型，分别在线性和滞变结构中实现了模型更为合理的最优控制算法，改进了原来由美国学者提出的两种近似算法。

该部分研究得到了中国和美国国家自然科学基金的联合资助。

在耗能减震结构方面，研究多种阻尼器的减震机理、耗能减震结构的时域响应和随机响应，对粘滞阻尼墙和耗能支撑最优布置及动力可靠性进行探讨，并在实际工程中尝试了采用耗能支撑减小机械设备引发的楼板振动。

2、结构健康监测与诊断通过对土木工程结构服役过程中的响应信息进行监测，实时获得结构内部特性。

或者在结构经历某种灾害后，通过测定其关键性能指标，把握结构性能的退化和继续服役的安全程度，已经成为国际土木工程领域的又一研究热点。

课题组将小波包分解与人工神经网络技术相结合，利用结构响应的能量谱，对结构损伤位置和程度的进行识别，探讨不同类型的神经网络在结构特性识别方面的应用特点；将结构健康监测技术用于基础纠倾过程中上部结构的动态监测，并对一顶升纠倾的实际工程结构进行静力模拟和动力数值仿真；正在开展的研究中，采用冲击激振手段，采集动态应变和加速度等参量，对钢筋单元、砼单元，以及由此而组合得到的梁、板等结构系统在经历不同应变历史的响应特征进行探索；通过对不同结构系统的动力有限元响应分析及损伤模拟，探讨采样点的最佳布置方式。

人人图书馆_某工程深基坑事故分析与二次加固设计

图 3 第一次加固设计土钉段剖面图 Fig. 3 Section of soil-nailing wall of first reinforcement design
图 2 原支护设计土钉段剖面图 Fig. 2 Section of soil-nailing wall of original design
（3）悬臂式排桩的抗倾覆稳定性要求在理正软件的排桩计算单元中，建立相应的计算模型。结果显示结构的整体稳定性满足要求，但桩的配筋和抗倾覆稳定性不满足要求。（4）第一次加固设计按照第一次加固设计方案进行验算，整体稳定性是满足的。但考虑到现场基坑坡面出现的空洞和后文将要提到的垫板变形判断，锚杆的预应力损失严重。故验算中，锚杆按土钉单元进行计算，结果仍然有 8 个剖面不满足整体稳定性要求。验算结果见表 3。
─────── 基金项目：国家科技支撑项目（2011BAK12B07）；甘肃省高等学校科研项目（2013B-018）；兰州理工大学建工七七基金项目（TM-QK-1304）；兰州理工大学学生科技创新基金收稿日期：2014–07–28
等基本的问题。由这
些问题引发的工程事故一旦出现，轻则影响工程的正常进度，重则造成重大财产损失和人员伤亡等灾难性的后果
1.18
注：规范规定，整体稳定性安全系数为 1.3，抗拉承载力安全系数为 1.6，抗拔承载力安全系数为 1.6。钢筋混凝土面层实配钢筋面积为 113.1 mm2。图 5 道路路面裂缝 Fig. 5 Crack of road pavement
事后笔者对本次事故进行了全面的分析，认为事故原因涉及设计、施工、监测、管理等多方面的因素。现就这几方面的原因分析如下： 2.1 设计方面（1）基坑支护结构总体设计方案的商榷之处土钉作为一种被动受力的柔性支护结构，只有产生了位移，土钉才开始受力。所以，《建筑基坑工程技术规程》JGJ 12—2012（后文中简称《规范》）中规定单一的土钉墙支护结构只适用于二、三级基坑。且在潜在滑动面内有重要建筑物和重要管线时不宜采用土钉墙进行支护。本工程中，基坑四周均有重要建（构）筑物且一旦支护结构失效对周边建筑和环境的影响很严重，因此，本基坑的安全等级应为一级。基坑深度为 11 m，位移应该是严格控制的指标。选择土钉墙支护方案原则上是错误的。应该采用复合土钉支护或者是更安全可靠的支护方式。对于悬臂式排桩，一般适用于较浅的基坑。本工程中基坑较深，且在悬臂式排桩支护段存在三层的商场，故由于超载的作用会使桩顶位移更大。所以，HA 段选择悬臂式排桩支护是有待商榷的。（2）土钉墙的承载力、整体稳定性和面层的要求根据施工方提供的设计图纸和专项施工组织方

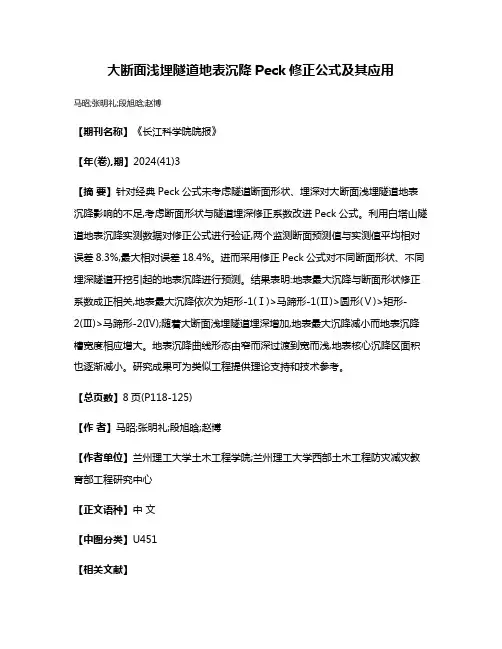

大断面浅埋隧道地表沉降Peck修正公式及其应用
