工程图样的画法
工程图学基础07图样画法课件
仍按原来•位工程置图投学影基础07图样画法
•42
☆ 应注意的问题：
1）剖切平面的交线应与物体上的公共回转轴线重合。 2）倾斜剖切平面后面的其它结构一般仍按原来位置投 影，如上图中间圆筒上的油孔。当剖切后产生不完整要 素时，应将此部分按不剖绘制，如下图。
3）旋转剖必须标注，其规定与阶梯剖相同。
A-A
图可以只画一半或四分之一
，并在对称中心线的两端画
出两条与其垂直的平行细实
线。
•工程图学基础07图样画法
•11
四、斜视图
表达倾斜部分的真实形状。 将该倾斜部分的结构形状向一个辅助投影面投影， 这样得到的视图，称为斜视图 。
•工程图学基础07图样画法
•12
注意问题
斜视图通常按向视图 的配置形式配置并必须标 注，必要时允许将斜视图 旋转配置（右下图）。
•24
⒉半剖视图 当物体具有对称平面时，在垂直于对称面的投影面上的图 形，可以对称中心线为界，一半画成剖视图，另一半画成 视图，这种剖视图称为半剖视图。
•工程图学基础07图样画法
•25
画半剖视图时应注意下面几点：
（1）视图与剖视图的分界线必须是对称中心线，即点画线，不能画成实线。 （2）由于物体对称，物体的内外结构形状已分别表达清楚，图中的虚线一般 应省略不画。 （3）物体形状接近于对称，且不对称部分已另有图形表达清楚时，也可画成
一般常用平面作为剖切面(也可用柱面)。为了表达 物体内部的真实形状，剖切平面一般应通过物体内部结 构的对称平面或孔的轴线，并平行于相应的投影面。
画剖视图 剖切平面剖切到的物体断面轮廓和其后面的可见
轮廓线，都用粗实线画出。
画剖面符号 应在剖切面切到的断面轮廓内画出剖面符号。
绘制建筑施工图的步骤和方法
绘制建筑施工图的步骤和方法1．确定绘制图样的数量根据房屋的外形、层数、平面布置和构造内容的复杂程度，以及施工的具体要求，确定图样的数量，做到表达内容既不重复也不遗漏。
图样的数量在满足施工要求的条件下以少为好.2．选择适当的比例。
3．进行合理的图面布置图面布置要主次分明，排列均匀紧凑，表达清楚，尽可能保持各图之间的投影关系.同类型的、内容关系密切的图样,集中在一张或图号连续的几张图纸上，以便对照查阅。
4．施工图的绘制方法绘制建筑施工图的顺序，一般是按平面图━━立面图━━剖面图━━详图顺序来进行的。
先用铅笔画底稿，经检查无误后，按“国标”规定的线型加深图线.铅笔加深或描图上墨时，一般顺序是：先画上部，后画下部；先画左边,后画右边;先画水平线，后画垂直线或倾斜线；先画曲线，后画直线。
建筑施工图画法举例1．建筑平面图的画法步骤1）画所有定位轴线,然后画出墙、柱轮廓线.2）定门窗洞的位置，画细部，如楼梯、台阶、卫生间等。
3）经检查无误后，擦去多余的图线，按规定线型加深。
4）标注轴线编号、标高尺寸、内外部尺寸、门窗编号、索引符号以及书写其他文字说明.在底层平面图中，还应画剖切符号以及在图外适当的位置画上指北针图例，以表明方位.最后，在平面图下方写出图名及比例等。
2．建筑立面图的画法步骤建筑立面图一般应画在平面图的上方，侧立面图或剖面图可放在所画立面图的一侧。
1）画室外地坪、两端的定位轴线、外墙轮廓线、屋顶线等.2）根据层高、各种分标高和平面图门窗洞口尺寸,画出立面图中门窗洞、檐口、雨篷、雨水管等细部的外形轮廓。
3)画出门扇、墙面分格线、雨水管等细部，对于相同的构造、做法(如门窗立面和开启形式）可以只详细画出其中的一个，其余的只画外轮廓。
4）检查无误后加深图线，并注写标高、图名、比例及有关文字说明.3．剖面图的画法步骤1）画定位轴线、室内外地坪线、各层楼面线和屋面线，并画出墙身轮廓线。
2）画出楼板、屋顶的构造厚度,再确定门窗位置及细部（如梁、板、楼梯段与休息平台等）。
第3章-工程形体图样画法
程 号注写的位置来表示
形 ：写在下方表示向下
体 图
投射，写在左侧表示 向断左面投图射 尽量放在剖切 位置附近
样
画
法
§4 断面图
第 一、断面图的种类与画法
三
根据布置位置的不同，断面图可分为移出断面图、
章
重合断面图和中断断面图
工
位于基本视图之外
程
断面轮廓线为粗实
形
线。若出现分离的
体
视图或出现锥孔、 凹坑等时，可见轮
能与其他线重
合
局部剖切
§3 剖视图
第 四、剖视图的种类
三
三种剖面图的比较
章
全剖面图能清楚地表达形体内部结构，但同时影响了
工
外部形状的表达
程
半剖面图弥补了全铺面图的不足，能同时表达内外形
形
状，但半剖面图必须用于对称形体，也不能用于对称
体
轴上有轮廓线的情形，有局限性
图
无论形体是否对称，无论剖切面通过什么位置、剖切
工
解决的办法是：假想将形体剖开，暴露出内部结
程
构，使不可见的变为可见，然后再画出投影图
形
体 图
一般采用平行于投影面的平面
样
画
法
§3 剖视图
第 二、剖视图的作图 三 章
不再画不可见线
工
程
用等间距斜线或
形
剖面线表示出来
体
斜线方向要一致
图
样
画
法
画剖视图要注意：不漏线、不多线
要有个完整视图(有例外)
第 二、剖视图的作图 三 章
样 画
一般不需要标注， 但不管断面闭合与 否，均应画出剖面
法
工程施工图绘制步骤
工程施工图绘制步骤
一、工程资料汇总：
1、搜集资料：包括设计图纸、规划图纸、技术标准、规范及要求等相关资料。
2、对各种资料进行比对分析，并进行分类、汇总整理。
二、平面布置设计：
1、根据设计要求，在平面图上设置标高、建筑结构、设备位置、管线走向、道路等要素。
2、进行图层设置，不同要素按照不同的图层进行绘制，便于后续工序的识别。
3、进行建筑、结构、设备、道路等要素的布置、尺寸测量和勾正。
三、各种专业图纸的绘制：
1、建筑设计图纸绘制：包括平面图、立面图、剖面图、局部放大图、结构图等。
2、结构设计图纸绘制：包括结构平面、柱、梁、板、基础等详图。
3、给排水设计图纸绘制：包括给水、排水、通风、消防等设计图纸。
4、电气设计图纸绘制：包括电气走线图、电气设备布置图、电气接线图等。
四、图纸复核和审核：
1、绘制完成后，根据设计要求进行内部复核。
2、经过内部复核后，提交给上级部门或主管机构进行审核。
五、施工图的输出：
1、将审核通过的图纸进行归档，制作成电子版和纸质版。
2、向施工单位发布施工图，指导施工人员进行施工。
总的来说，工程施工图的绘制是一个复杂的过程，需要设计人员不断地积累经验并提高技
术水平。
只有通过认真细致的工作，才能绘制出符合设计要求的施工图，确保工程的质量
和安全。
在实际工程中，工程施工图还会根据具体的工程需求进行一些特殊的绘制工作。
但总的来说，以上的步骤是绘制工程施工图的核心内容。
通过对这些步骤的认真执行，可以保障工
程施工图的准确性和有效性，确保工程的顺利实施。
工程制图基础第6章 图样画法
第6章 图样画法
第六节 表达方法综合应用举例
返回章目录
第6章 图样画法
返回封面
(4)当局部视图按投影关系配置，中间又 没有其他图形隔开，可省略标注 。
(5) 对称构件或零件的视图可 只画一半或四分之一，并在对称 中心线的两端画出两条与其垂直 的平行细实线 （下图）。
第6章 图样画法
四、斜视图
用换面法的原理，将该倾斜部分的结构形状向一 个辅助投影面投影，这样得到的视图，称为斜视图 。
表达倾斜部分的真实形状。 解决方法 ：
1、增加一个倾斜辅助投影面P。 2、将倾斜部分向辅助投影面 投射。 3、将投影面展开所得视图。
第6章 图样画法
斜视图通常按向视图的配置形式配置并标注，必要时 允许将斜视图旋转配置（右下图）。
表示该视图名称的大写拉丁字母应靠近旋转符号的 箭头端 。
也允许将 旋转角度标注 在字母之后。
重合断面图不加任何标注。
第6章 图样画法
第四节 局部放大图
为了把物体上某些结构在视图上表达清楚，可以将这 些结构用大于原图形所采用的比例画出，这种图形称为局 部放大图 。
第6章 图样画法
返回章目录
当放大的部分仅一个时，在局部放大图的上方只注明 所采用的比例。
第6章 图样画法
可以用几个图形表达同一个被放大部位。
第6章 图样画法
返回封面
第一节 视 图
视图——物体向投影面投射所得的图形。
一般只画零件的可见部分，必要时可用 细虚线画出其不可见部分。
视图主要用于表达物体的外部结构和形状。
视图的种类有
基本视图 向视图
局部视图 斜视图
旋转视图
第6章 图样画法
返回章目录
三、工程上常用的几种图示法

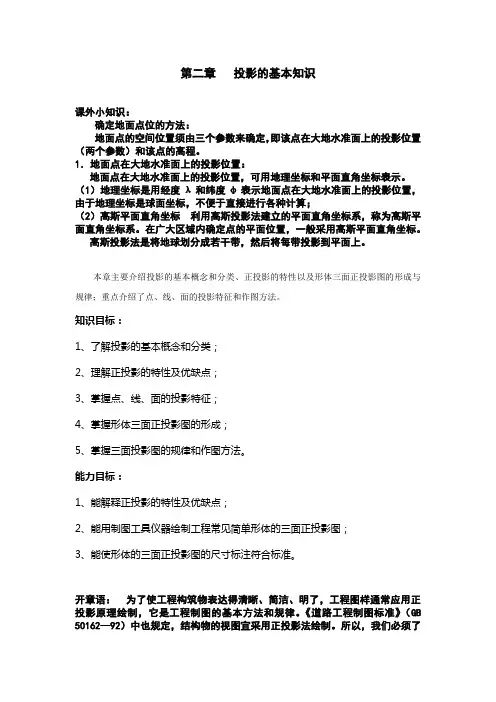

第二章投影的基本知识课外小知识：确定地面点位的方法：地面点的空间位置须由三个参数来确定，即该点在大地水准面上的投影位置（两个参数）和该点的高程。
1．地面点在大地水准面上的投影位置：地面点在大地水准面上的投影位置，可用地理坐标和平面直角坐标表示。
（1）地理坐标是用经度λ和纬度φ表示地面点在大地水准面上的投影位置，由于地理坐标是球面坐标，不便于直接进行各种计算；（2）高斯平面直角坐标利用高斯投影法建立的平面直角坐标系，称为高斯平面直角坐标系。
在广大区域内确定点的平面位置，一般采用高斯平面直角坐标。
高斯投影法是将地球划分成若干带，然后将每带投影到平面上。
本章主要介绍投影的基本概念和分类、正投影的特性以及形体三面正投影图的形成与规律；重点介绍了点、线、面的投影特征和作图方法。
知识目标：1、了解投影的基本概念和分类；2、理解正投影的特性及优缺点；3、掌握点、线、面的投影特征；4、掌握形体三面正投影图的形成；5、掌握三面投影图的规律和作图方法。
能力目标：1、能解释正投影的特性及优缺点；2、能用制图工具仪器绘制工程常见简单形体的三面正投影图；3、能使形体的三面正投影图的尺寸标注符合标准。
开章语：为了使工程构筑物表达得清晰、简洁、明了，工程图样通常应用正投影原理绘制，它是工程制图的基本方法和规律。
《道路工程制图标准》（GB 50162—92）中也规定，结构物的视图宜采用正投影法绘制。
所以，我们必须了解正投影法的投影特性，掌握绘制形体三面正投影图的方法和原理，熟悉《国标》的相关规定。
本章主要介绍了：投影的概念和分类；正投影的特性；三面正投影图的形成及其绘制；形体表面上的点、线、面的投影。
第一节投影的概念和分类一、投影的概念物体在光线的照射下，会在地面或墙面上产生影子，如图2-1-1，桥梁在阳光照射下在水面成影。
图2-1-1 桥梁在阳光下成影图2-1-2（a）是桥台模型在灯光的照射下，在纸面上产生的影子。
这种常见的自然现象，人们把它称为投影现象。
第二章工程图样的画法
•
安全放在第一位，防微杜渐。20.12.2720.12.2716:51:4516:51:45December 27, 2020
•
加强自身建设，增强个人的休养。2020年12月27日 下午4时 51分20.12.2720.12.27
•
精益求精，追求卓越，因为相信而伟 大。2020年12月27日 星期日 下午4时 51分45秒16:51:4520.12.27
在三投影面体 系中，若将物体 放在第三分角内， 并使投影面处于 观察者和物体之 间，这样使得的 投影称为第三角 投影。
第一分角： 三视图比较 第三分角：
第三角投影法的视图配置
第三分角
重点领会：
六个基本视图
使投影面处于观察者和物体ห้องสมุดไป่ตู้间
特征标记的画法
工程图样上，为了区别两种投影，规定在标题栏 中画出一、三投影的特征标志符号，该符号以圆锥 带的视图表示，如图所示 。
•
人生得意须尽欢，莫使金樽空对月。16:51:4516:51:4516:5112/27/2020 4:51:45 PM
•
做一枚螺丝钉，那里需要那里上。20. 12.2716 :51:451 6:51De c-2027 -Dec-2 0
•
日复一日的努力只为成就美好的明天 。16:51:4516:51:4516:51Sunday, December 27, 2020
美国视图名称与ISO国际标准的称
呼完全相同。视图配置有两种：
三、辅助视图（AUXILIARY VIEWS）
(一)名称
辅助视图的分类和名称根据它所表达的物体的主要尺寸 方向而定。
(二)图示特征
辅助视图与其它视图之间采用延长轴线（点画线）或投影 线（细实线）相连，使辅助视图与原视图的联系更加明显。
工程制图6 轴测图的画法
❖ 〔5)由各点沿z轴方向量取六棱柱的高度，得底 面正六边形，如图6-5e；
❖ (6)擦去多余线条，加深可见轮廓线，即得六棱 柱的正等测图，6-5f；
❖ 2.四棱台的正等测画法和作图步骤 ❖ 〔l)四棱台的顶面和底面都是平行
于水平投影面的矩形，确定X、Y、 Z轴的方向和原点O的位置，如图66a； ❖ (2)画出轴测轴X，Y，Z，如图6-6b ；
物体的长、宽、高三个方向的坐标轴，即参 考直角坐标系的三根坐标轴OX、 OY、 OZ在轴测图中投影，称轴测轴;三条轴测 轴的交点称为原点;轴测轴之间的夹角称轴 间角;轴测轴上的单位长度与相应坐标轴上 的单位长度的比值，称轴向伸缩系数, OX、 OY、 OZ轴上的伸缩系数分别用跑p、q、 r表示。为了作图简便，轴向伸缩系数之比， 即p:q:r应采用较简易的数值。
位置，并作出和X，Y轴平行的轴线，如图6-8b； ❖ (3)作出顶面和底面的菱形，边长等于圆的直径，如图6-8c; ❖ (4)作出与菱形内切的椭圆，作法见圆的正等测画法，如图6-8d ; ❖ (5)作两椭圆的公切线，如图6-8e; ❖ (6)整理，加深，完成圆柱正等测作图，如图6-8f；
5.圆锥台的正等测画法和作图步骤
❖ (l)六棱柱顶面与底面都是平行 于水平投影面的正六边形，确 定X,Y,Z轴的方向和原点O的位 置，如图6-5a；
❖ (2)画出轴测轴X、Y，，在X轴上从O点量取 OA=Oa，OD=Od，在Y轴上从O点量取Ol,O2. 如图6-5b;
❖ (3)过1，2点分别作X轴的平行线，在上面量取 EF=ef、BC=bc，如图6-5c；
谢谢！
❖ (4) 擦去辅助作图线.加深，完成正方体的正等测 图，如图6-4e;
工程制图的绘图的方法与步骤
绘图的方法与步骤第一节用绘图工具和仪器绘制图样工程图样通常都是用绘图工具和仪器绘制的，绘图的步骤是:先画底稿;然后，进行校对，根据需要进行铅笔加深或上墨;最后，再经复核，由制图者签字。
一、用制图工具和仪器铅笔加深的图样1、画底稿绘图时，采光应来自左前方。
通常用削尖的2H铅笔轻绘底稿，底稿一定要正确无误码，才能加深或上墨。
画底稿的顺序是:先按图形的大小和复杂程度，确定绘图比例，选定图幅，画出图框和标题栏;根据选定的比例估计图形及注写尺寸所占面积，布置图面。
然后，开始画图。
画图时，先画图形的对称轴线，中心线或主要轮廓线，再逐步画出细部。
图形完成后，画尺寸界线利尺寸线。
最后，对所绘制的底稿进行仔细校对，改正错误和缺点，并擦去不需要的图线。
2、铅笔加深铅笔加深时应做到线型粗细分明，符号国家标准的规定，宽度为O.5b的圈线(如粗实线、中虚线等)常用HB铅笔加深;宽度为0·35b的图线(如细实线、细点划线、折附线及波浪线等)常用削尖的H或2H铅笔适当用力加深;在加深圆弧时，圆规的铅芯应该比画直线时的铅笔芯软一号。
用铅笔加深时，一般先加深细点划线(中心线、对称线)。
为了使同类线型粗细一致，可以按线宽分批加深;先画粗实线，再画中虚线，然后画细实线，最后画双点划线、折断纠和波浪线。
加深同类型圈线的顺序，一般是先画曲线，后画直线;画同类型的直线时，通常是先从上向下加深所有的水平线，再从左向右加深所有的竖直线，然后加深所有倾斜线。
当图形加深完毕后，再加深尺寸线及尺寸界线等，然后，画尺寸起止符号 (45。
的中实线斜短划或尺寸箭头)，填写尺寸数字和书写图名、比例等说明文字和标题栏。
在写字前，必须先按选定的字高用铅笔轻画格线(汉字画出长仿宋字的字格，数字与字母可只画出字存的两条边线)。
3、复核和签字加深完成后，必须认真复核，如发现错误，则应立即改正;最后，由制图者签字。
二、用制图工具和仪器绘制上墨图样用制图工具和仪器绘制上墨图样的程序，与绘制铅笔加深的图样相同。
机械工程图纸画法以及规范要求,注意事项
4. 结构设计 5. 绘制零件工作图，编写设计计算说明书
零件图:零件的构形设计
机械零件结构设计
结构是功能的物质基础，设计人员必须对零件的功能和使用要求 作充分的分析和领会。 功能 结构
零件的功能
传递运动和动力 承担载荷 成形、容纳物料、引导……
零件的相关
零件图:零件的构形设计
机械装置中，每一个零件都不是独立存在的，机械装置的功能 是依靠零部件的形状、尺寸和相对位置关系实现的。 必须使零部件之间保持确定的关系，才能保证其功能的实现， 才能使零部件组成机器。 零件之间的确定性的关系 称为零件之间的相关。 零件表面之间直接接 触实现的相关关系称 为直接相关关系。 通过其它零件之间一系列 直接相关关系的组合实现 的称为间接相关关系。
基本偏差（代号）：A、B、……ZC，a、b、……zc，
一般、常用、优先公差带；优先、常用配合
装配图的配合尺寸
配合 综合运用工程图学、机械设计以及互换性与技术测量等课 程的基本理论与基础知识，要会参考机械设计手册。 滚动轴承的公差带与配合
内圈与轴：基孔制 外圈与壳体孔：基轴制
与一般轴孔 配合不同！
装配图的配合尺寸
三、轴、轴承及键连接 的校核计算
四、齿轮结构设计、轴承 的润滑与密封结构设计 五、箱体与附件设计 六、底图检查
完成装配图 完整的装配图包括减速器各视图、主要尺寸和配合、 技术要求和技术特性、零件编号、零件明细表和标 题栏等
根据制图标准，装配图中某些结构可采用简化画法，如螺栓、 螺母、滚动轴承均可采用简化画法。 总长、总宽、总高等 一、标注尺寸 1.外形尺寸 2.特征尺寸 传动零件中心距 3.安装尺寸 箱体底面尺寸，地脚螺栓孔中 心的定位尺寸、直径及间距，减速器中心高， 主、从动轴外伸端的配合长度和直径，轴外 伸端面与减速器某基准轴线的距离等 4.配合尺寸 主要零件的配合处都应标注 出尺寸、配合性质和精度等级。
化学工程与工艺专业制图-图样画法
本文由冬天在流浪贡献ppt文档可能在WAP端浏览体验不佳。
建议您优先选择TXT，或下载源文件到本机查看。
7. 图样画法7.1 视图 7.2 剖视图 7.3 断面图 7.4 其他表达方法 7.5 第三角投影法简介7.1 视一、基本视图图--在三视图主视图、俯视图、左视图) 在三视图( 1. 基本概念 --在三视图(主视图、俯视图、左视图) 基础上增加: 基础上增加:右视图从右向左投影仰视图从下向上投影后视图从后向前投影六个投影面的展开仰视图主视图俯视图基本视图的投影关系前后长投影关系：仍遵守“长对正，高平齐，宽相等” ? 投影关系：仍遵守“长对正，高平齐，宽相等” ? 方位关系：除后视图外，靠近主视图是后面，远离主视方位关系：除后视图外，靠近主视图是后面，图是前面。
图是前面。
高2. 基本视图的画法及标注基本视图的配置可自由配置的视图称为向视图可自由配置的视图称为向视图A AB CBC画向视图时，※画向视图时，应在视图上方标出视图的名称“×向”，同时在相应的视图附近用箭头指明投射方向，指明投射方向，并注上相同的字母。
注上相同的字母。
向视图配置二、局部视图将机件的某一部分（即局部）将机件的某一部分（即局部）向基本投影面投射所得的视图称为局部视图射所得的视图称为局部视图画法及标注：画法及标注：用带字母的箭头指明要表达的 1、、部位和投影方向，部位和投影方向，并标注视图名称“名称“ X ”。
局部视图的范围用波浪线来表 2、、示。
当表达的局部结构是完整的且外轮廓封闭时，的且外轮廓封闭时，波浪线可省略。
省略。
局部视图可按基本视图的配置 3、、形式配置，形式配置，也可按向视图的配置形式配置。
置形式配置。
三、斜视图问题：对于机件上的倾斜部分由于不平行基本投影面，问题：对于机件上的倾斜部分由于不平行基本投影面，那么该部分在基本投影面的投影不反映实形。
那么该部分在基本投影面的投影不反映实形。
解决办法：解决办法：（1）增加一个与倾斜表面平行的辅助投影面。
工程制图：第五章 图样画法
⒊ 几个相交的剖切平面（交线垂直于某基本投影面）
获得旋转 剖视图
☆ 标注方法：
A－A
A
A A
☆ 应注意的问题：
① 两剖切面的交线 一般应与机件的轴线重合。 ②“先剖切后旋转”方法获得。
③在剖切面后的其它结构 仍按原来位置投射。
☆ 适用范围：
当机件的内部结构形状用 一个剖切平面剖切不能表达完 全，且机件又具有回转轴时。
①首先考虑主体结构和整体的表达
②其次针对次要结构及细小部位进行修改和补充
③在满足完整、清晰、正确要求下，尽量减少视图数量 3. 比较表达方案，择优选用
下面以支架为例，提出几种表达方案
方案一
方案二
方案三
5-5 第三角投影法简介
斜视图通常只画局部视图，其配置和标注以及断裂线画 法与局部视图相同。 允许将斜视图转正配置，但需在斜视图上方标注旋转符号， 并可注写旋转角度(<90º )。 标注的箭头要垂直于倾斜面，字母要水平书写。
A
A
5-2
剖
视
图
问题： 当机件的内部形状较复杂时，视图上 将出现许多虚线，不便于看图和标注尺寸。
三、局部视图
局部视图是将物体的某一部分向基本投影面投射所得的视图 。局部视图不能独立存在。
B B
注意事项：
A
1. 用带字母的箭头指明要表 达的部位和投射方向，并注 明视图名称。 2. 局部视图可按基本视图的配 置形式配置，且可以省略标注 ；也可按向视图的配置形式配 置。
C
A
C
3. 局部视图的范围用波浪 线表示。当表示的局部 结构是完整的且外轮廓 封闭时，波浪线可省略。 波浪线不应超出实体范围
六个基本投影面与六个基本视图
第9章 工程形体的图样画法
A－A
斜部分，同时这
部分内形和外形 B
B
都需表达时。
B－B
此剖视可按斜视
图的配置方式配置。
⒉ 两相交的剖切平面（旋转剖）
A－A
A
A
标注方法：
A
应注意的问题：
① 两剖切面的交线一般应与机件的轴线重合。
② 在剖切面后的其它结构仍按原来位置投射。
适用范围：
当机件的内部结构形状用一个剖切平面剖
A－A
A
A
① 配置在剖切线的延长线上的不对称的移出断 面图，可省略名称（字母）。 ② 配置在剖切线的延长线上的对称的移出断面 图，可不标注。 ③ 其余情况需全部标注。
⒉ 重合断面图
⑴ 画法 画在视图之内，轮廓线用细实线绘制。当视图中 的轮廓线与断面图的图线重合时，原视图中的轮 廓线仍应连续画出。
⑵ 标注方法 ① 配置在剖切线上的不对称的重合断面图， 可不注名称（字母）。
结论
• 一般说来，正立面图表示形体形状特征信息 最多的视图，且自然安放或工作位置。
• 在明确表达形体的前提下，应使视图数量最 少。
• 应尽减少地使用或不用虚线来表达形体的轮 廓，避免不必要的细节重复。
例1：运用基本视图，重 新表达右图所示形体。
当某些结构在其他视 图中已表达清楚，则 虚线可省略。
3. 局部剖——用剖切平面局部地剖开物体
A－A
A－A
B
B
B
B
双折线代
替波浪线
B－B
A
A
3 ．局部剖面图
3 ．局部剖面图
适用范围：
局部剖是一种较灵活的表示方法，适用范 围较广。
①表示小局部内部结构。
只有局部内形需要剖切表示时。 实心杆上有孔、槽时，应采用局部剖面图。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
本章主要讲述ISO、美国、日本、德国、英国 等国在表达机件结构形状的方法上与我国的不同之 处。
第二节
ISO国际标准
一、投影法种类及其特征标记 种类： 1.第一角投影法，又称欧洲方法或E法； 2.第三角投影法，又称美国方法或A法； 特征标记： 1.第一角投影法： 2.第三角投影法：
二、第三角投影法
美国制图标准
美国汽车制造工业标准
（三）半剖视（HALF SECTION）
1.剖切线的画法：直接标注出剖切范围
2.视图与剖视的分界线画法
（四）局部剖视（BROKEN-OUT SECTION）
视图与剖视图之间的分界线为粗的波浪线。也
可由粗的波浪线和点画线（对称轴线）组合而成。
（五）重合剖面（ROTATED SECTION）
重合剖面的轮廓线采用粗实线的线型。当剖面
轮廓与视图的图线重叠时，视图的图线应断开，确
保重合剖面轮廓的完整性。
（六）假想剖视（PHANTOM SECTION）
假想剖视是用来强调内部结构的一种外形视图。
（七）机件表达方法综合示例
第四节
一、视图
日本标准
基本视图的投影当其可见时，不要求全部绘制出来，在
移到V面投影右方
移到V面投影上方 移到V面投影左方 移到V面投影下方 对应
仰视图
后视图
底视图
后视图
（二）第三角投影法的优点
1.视图配置较好，便于绘图、识图 第三角投影法得到的每个视图都可以理解为：
当观察者的视线垂直于相应的投影面时，他所看到
的物体的实际图像。因此视图之间直接反映了视向，
便于看图，便于作图。左视图在左边，右视图在右
（2） 第一角投影各投影面展开的方法：H面向下旋转， W
面向右后方旋转。
第三角投影各投影面展开的方法： H面上向旋转，W
面向右前方旋转。
第一角投影图和第三角投影图之间的快速的转换方法
两 种 画 法 的 转 换 方 法
第一角投影图 主视图 右视图 俯视图 左视图
对应
第三角投影图 前视图 右视图 顶视图 左视图
五、局部放大图（ENLAEGED PARTIAL VIEWS）
画法与我国基本相同，但标注方法不同。对被 放大部位用两端带箭头的双点画线不完整圆表示， 在相应的放大图下方还要注写视图名称和比例。
六、剖视（SECTIONAL VIEWS）
(一)剖面线 （二）剖切线
剖切平面位置明显时，剖切线可省
略不画。如需画出时，剖切线有两种型式：
8、作顶视图
9、作前视图
1、作顶视图
2、作右视图
3、作右视图
4、作顶视图
5、作右视图
6、作顶视图
7、作右视图
8、作顶视图
9、作前视图
大作业一
前
第三节
一、投影法
美国标准
在美国标准中明确规定用第三角投影法绘图。
二、视图名称及其配置
美国视图名称与ISO国际标准的 称呼完全相同。视图配置有两种：
八、综合示例
第五节
一、半剖视画法
德国标准
当零件的轮廓线和视图与半
剖视图的分界线（即对称线）重
合时，轮廓线仍按可见处理。
二、剖切线画法
剖切线用粗点画 线表示，箭头表示观察
方向。
三、局部放大图
表示局部放大的部位用细点画线表示。
四、视图表达示例
第六节
一、剖面线
英国标准
剖视或剖面中的剖面线，当不画而又不致引起误解时
特殊情况下，允许象局部视图那样，只取所需的部分。
上图的左视图省略了已经表达清楚的部分，使表达的重 点更加明确突出。
二、投影方法的应用
原则上同一张图纸上采用的投影方法不得混用第三角 画法和第一角画法，但必要时可以局部地混合使用。
注意，混用时应在该部分用箭头示出投影方向。
三、剖视
当不致引起误解时，剖切平面后面的可见部分允许不 画，表达重点突出。
第二章 工程图样的画法
第一节 第二节 概述 ISO国际标准
第三节
第四节
美国标准
日本标准
第五节
第六节
德国标准
英国标准
第一节
概述
在机械工程图样中，各国都采用正投影法表达 机件的结构形状。但正投影法有第一角画法和第三 角画法，ISO国际标准规定，这两种投影法同等有 效，但实际使用时各国都有所侧重。美国、日本、 新加坡等国及港资、台资企业侧重第三角投影法， 英国、德国等国与我国大陆侧重第一角投影法。
锥带的视图表示，如图所示 。
再次领会
上图所示是对同一物体分别进行第一角投影和第三角投影 时的轴测图。
(a)第一角投影
(b)第三角投影
两种画法的主要区别
（1）第一角投影：将物体放在观察者与投影面之间，即人→
物→面的相对关系。
第三角投影：将投影面放在观察者与物体之间，即人→
面→物的相对关系，假定投影面为透明的平面。
（一）原理
在三投影面体
系中，若将物体
放在第三分角内， 并使投影面处于 观察者和物体之 间，这样使得的Biblioteka 投影称为第三角投影。
第一分角：
三视图比较
第三分角：
第三角投影法的视图配置
第三分角
重点领会： 使投影面处于观察者和物体之间
六个基本视图
特征标记的画法
工程图样上，为了区别两种投影，规定在标题
栏中画出一、三投影的特征标志符号，该符号以圆
边。而第一角投影有时要采用“向视图”来弥补表
达不清楚的部位。
（二）第三角投影法的优点
2.易于想象物体的空间形状，有利于表达零件细节 相邻图就近配置，一般均不需另加标注。
组合体读图与画图练习
1、作顶视图
2、作右视图
3、作右视图
4、作顶视图
5、作右视图
6、作顶视图
7、作右视图
允许省略。
二、不完全对称零件的表示方法
对不完全对称的零件，对 称符号仍能采用。对不对称的 部分用注解说明。
三、视图表达示例
综合表达练习
参考答案
大作业二
表达方案
前视图：全剖 顶视图：局部剖 左视图：不剖 肋板处画重合剖面
前
三、辅助视图（AUXILIARY VIEWS）
(一)名称
辅助视图的分类和名称根据它所表达的物体的主要尺寸 方向而定。
(二)图示特征
辅助视图与其它视图之间采用延长轴线（点画线）或投 影线（细实线）相连，使辅助视图与原视图的联系更加明显。
四、移出视图（REMOVED VIEWS）
相当于我国的向视图或局部视图，只是命名和 标注方法不同。
未省略时： 省略时：
四、剖面线与剖切线
当剖切平面通过零件的基本对称线、中心线时，剖切 位置明显，剖切线和剖面线都可省略不画。
五、重合剖面画法
重合剖面的轮廓线用细点画线表示。
六、重复结构的画法
当同一特征的重复结构 仅在许多中心线交点中的一
些特定交点上存在时，这些
特定的交点用黑圆圈表示。
七、图纸更改记号
