6(10)KV变配电系统调试方案(中英)
完整word版10KV电气设备调试方案

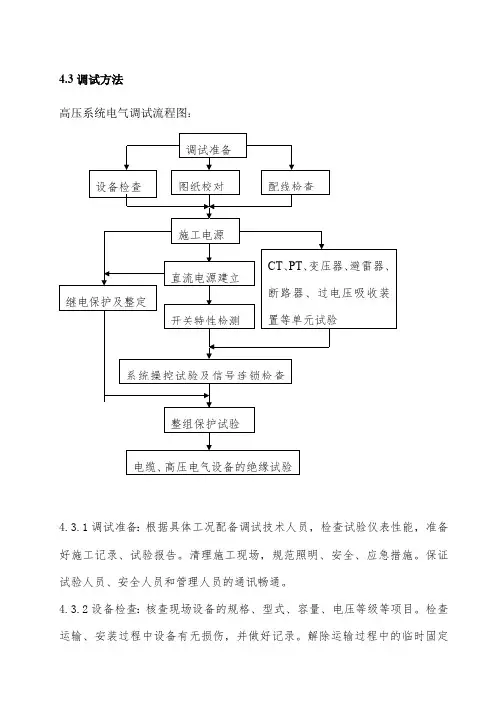

4.3调试方法高压系统电气调试流程图：4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。
清理施工现场，规范照明、安全、应急措施。
保证试验人员、安全人员和管理人员的通讯畅通。
4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。
检查运输、安装过程中设备有无损伤，并做好记录。
解除运输过程中的临时固定措施，清除柜内除湿袋等异物。
4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。
检查控制回路、信号回路的绝缘，不良者应采取干燥措施。
检查、确认接地装置的安装应符合规范要求。
4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。
确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。
4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。
调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。
直流盘内引入正式或临时电源，建立直流电源系统。
4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。
微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。
保护继电器调试方法如下图：调试准备检查保护器外观并且确定型号和图纸要求一致检查电源等级和接地要符合保护器要求4.3.7电力变压器调试调试方法如下图：测量与铁芯绝缘的各紧固件及铁芯接地线引出套管对外壳的绝缘电阻绕组连同套管的交流耐压试验检查相位4.3.8互感器（CT、PT）的调试：互感器调试应按照流程图所示方法进行:断路器调试: 高压开关选用真空断路器，开关柜采用抽屉式，4.3.9调试流程图如下：交流耐压试验进行直流耐压试验及泄漏电流测量每根电缆绝缘电阻；电力电缆调试：7.3.10．测量；检查电缆线路的相位。
电气设备调试送电方案(中英)

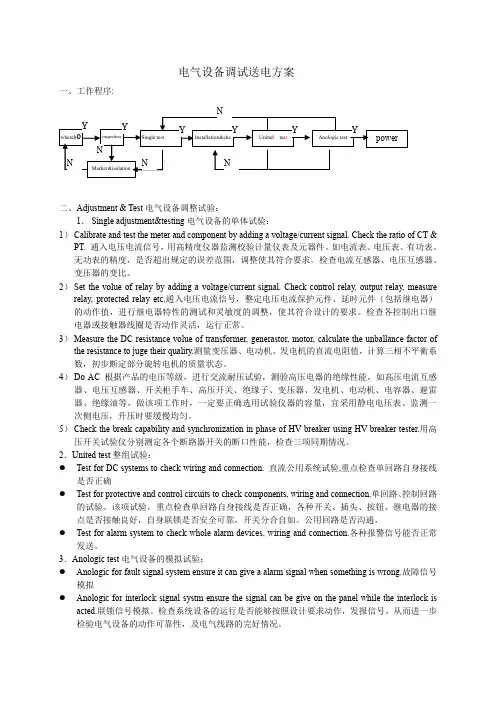

电气设备调试送电方案一、工作程序:二、Adjustment & Test电气设备调整试验：1．Single adjustment&testing电气设备的单体试验：1）Calibrate and test the meter and component by adding a voltage/current signal. Check the ratio of CT & PT. 通入电压电流信号，用高精度仪器监测校验计量仪表及元器件。
如电流表、电压表、有功表、无功表的精度，是否超出规定的误差范围，调整使其符合要求。
检查电流互感器、电压互感器、变压器的变比。
2）Set the volue of relay by adding a voltage/current signal. Check control relay, output relay, measure relay, protected relay etc.通入电压电流信号，整定电压电流保护元件、延时元件（包括继电器）的动作值，进行继电器特性的测试和灵敏度的调整，使其符合设计的要求。
检查各控制出口继电器或接触器线圈是否动作灵活，运行正常。
3）Measure the DC resistance volue of transformer, generastor, motor, calculate the unballance factor of the resistance to juge their quality.测量变压器、电动机、发电机的直流电阻值，计算三相不平衡系数，初步断定部分旋转电机的质量状态。
4）Do AC 根据产品的电压等级，进行交流耐压试验，测验高压电器的绝缘性能，如高压电流互感器、电压互感器、开关柜手车、高压开关、绝缘子、变压器、发电机、电动机、电容器、避雷器、绝缘油等，做该项工作时，一定要正确选用试验仪器的容量，宜采用静电电压表、监测一次侧电压，升压时要缓慢均匀。
10KV电气设备调试方案(最新整理)
4.3调试方法高压系统电气调试流程图：4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。
清理施工现场，规范照明、安全、应急措施。
保证试验人员、安全人员和管理人员的通讯畅通。
4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。
检查运输、安装过程中设备有无损伤，并做好记录。
解除运输过程中的临时固定措施，清除柜内除湿袋等异物。
4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。
检查控制回路、信号回路的绝缘，不良者应采取干燥措施。
检查、确认接地装置的安装应符合规范要求。
4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。
确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。
4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。
调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。
直流盘内引入正式或临时电源，建立直流电源系统。
4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。
微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。
保护继电器调试方法如下图：4.3.7电力变压器调试调试方法如下图：4.3.8互感器（CT、PT）的调试：互感器调试应按照流程图所示方法进行:4.3.9断路器调试: 高压开关选用真空断路器，开关柜采用抽屉式，调试流程图如下：7.3.10电力电缆调试：测量每根电缆绝缘电阻；进行直流耐压试验及泄漏电流测量；检查电缆线路的相位。
7.3.11支柱绝缘子、母线：7.3.12系统操控试验、信号连锁检查：系统主回路不带电，挂接地保护；控制回路通电，操动控制柜开关分合闸，检查开关柜、操作台、箱分合闸信号及各类报警、监视等信号连锁。
10KV变电所电气调试方案
10KV变电所电气调试方案电气调试是变电站建设中至关重要的一环，它涉及到变电所内设备的安装、连接、通电和测试等一系列工作。
正确地进行电气调试可以确保设备的正常运行，并及时发现和解决潜在问题，保障电网的安全和稳定运行。
下面是一个10KV变电所电气调试方案，详细介绍了调试过程中的步骤和注意事项。
一、调试准备1.收集相关资料：包括设计文件、设备制造厂家的施工图纸和操作手册等。
2.准备调试工具：如电压表、电流表、验流器、绝缘电阻测试仪、变电站自动化监控系统等。
3.检查设备安装质量：检查设备是否安装到位，连接是否稳固，接线是否正确。
4.清理工作场地：确保工作场地干净整洁，消除安全隐患。
5.组织调试人员：安排专业技术人员进行调试工作，确保人员数量和素质能够满足调试需要。
二、设备和线路的试验顺序根据设备和线路的键合方式，调试顺序如下：1.动力设备：先调试主变压器、配电变压器、高压开关设备等。
2.联络设备：调试隔离开关、接地开关、旁路开关、电容器组等。
3.电流互感器和电压互感器：调试互感器的连接和变比。
4.线路绝缘：进行线路的绝缘测试，确保电气设备和线路与大地之间的绝缘性能良好。
5.线路的接通和切换：逐级逐段进行线路的接通和切换试验，确保线路正常运行。
6.安全和保护装置：调试各种安全和保护装置，包括过电压保护、过电流保护、接地保护等。
7.控制装置：调试变电站自动化监控系统，确保其正常运行。
三、注意事项1.安全第一：严格遵守安全操作规程，戴好安全防护装备，确保人员和设备的安全。
2.仔细阅读操作手册：对设备进行正确的操作，不擅自变更设备参数，以免产生不可预知的后果。
3.实时监测和记录数据：在调试过程中，及时监测各个设备和线路的运行状态，并记录数据进行分析和比对。
4.合理安排时间：合理安排调试时间，不能因为赶工期而忽略设备调试的重要性。
5.逐级逐段调试：由低压到高压、由简单到复杂，逐级逐段进行调试。
确保每个步骤都正常运行后再进行下一步。
10kv变电所安装施工及调试方案施工方案[1]
![10kv变电所安装施工及调试方案施工方案[1]](https://img.taocdn.com/s3/m/8ab5e43ba2161479171128b0.png)

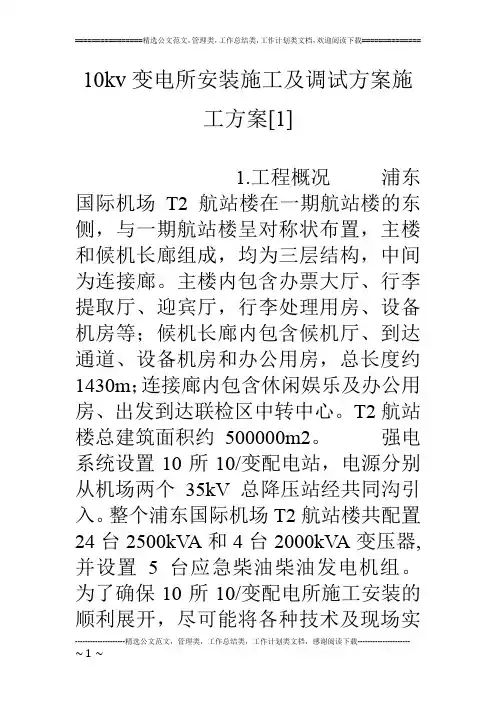

10kv变电所安装施工及调试方案施工方案[1]1.工程概况浦东国际机场T2航站楼在一期航站楼的东侧，与一期航站楼呈对称状布置，主楼和候机长廊组成，均为三层结构，中间为连接廊。
主楼内包含办票大厅、行李提取厅、迎宾厅，行李处理用房、设备机房等；候机长廊内包含候机厅、到达通道、设备机房和办公用房，总长度约1430m；连接廊内包含休闲娱乐及办公用房、出发到达联检区中转中心。
T2航站楼总建筑面积约500000m2。
强电系统设置10所10/变配电站，电源分别从机场两个35kV总降压站经共同沟引入。
整个浦东国际机场T2航站楼共配置24台2500kV A和4台2000kV A变压器,并设置5台应急柴油柴油发电机组。
为了确保10所10/变配电所施工安装的顺利展开，尽可能将各种技术及现场实际问题在施工前期予以发现并合理解决，故决定在长廊M～N轴、35～36轴）3#变配电所、4#变配电所进行样板段施工。
本样板段3#机房主要设备有高压柜8台、变压器2台；4#机房主要设备有高压柜8台、变压器2台、柴油发电机组1台。
这些主要设备是本次样板段机房施工的重点，都采用合适的液压汽车吊直接把设备卸于机房外，然后用卷扬机进行水平拖运进机房安装就位的施工方法。
其中最大件设备为1120KV A 柴油发电机组，其外形尺寸=4611*2136*2306mm;重量=9800kg;其次为10Kv变压器，其外形尺寸=2200*1300*2100mm;重量=6500kg;各高压柜暂估单件重量为1000kg。
为了按质、按量确保本样板机房的施工，我公司将选派具有丰富施工经验且持有效施工操作证书的优秀员工进场参与施工。
驻现场项目部将与业主、设计、监理、总包、土建及供应商等有关单位人员密切联系，切实做好各项准备工作；同时也需要得到上述协作单位的大力支持配合，共同圆满完成此次施工任务。
- 1 - 4.主要施工方法与技术措施施工工艺流程方框图调试作业技术物资及人员准备- 2 - 技术和物资准备标高测量及基础型钢安装设备的现场卸车设备的水平拖运设备的脱排、就位接地装置安装变压器安装成套柜安装高、低压电器设备安装一、二次线路安装设备接地质量自检、互检试运行竣工验收认真审阅施工图，注意施工图的设计深度和完整性，并应及时提出和解决施工图上存在的问题。
10KV高压设备调试专项施工方案 (5)
10KV高压设备调试专项施工方案1. 引言本文档旨在提供10KV高压设备调试的专项施工方案。
通过合理的调试流程和措施，确保高压设备在投入运行前能够正常工作，保障设备的稳定性和可靠性。
2. 准备工作在进行10KV高压设备调试前，需要进行以下准备工作：•完成设备安装，包括电缆连接、主机设备安装等。
•确认设备所需的电源和电力线路已经配备齐全，符合要求。
•检查设备的接地系统，确保接地良好。
3. 调试流程10KV高压设备调试的流程包括以下步骤：3.1 设备预检在正式调试之前，需要对设备进行预检。
预检内容包括但不限于：•检查设备的电缆连接，确保连接牢固。
•检查设备的接线端子，确保接线端子焊接良好。
•检查设备的主要元件和电器元件，确保无损坏或缺陷。
•检查设备的控制面板，确保面板开关灵活可靠。
3.2 系统联调设备预检合格后，进行系统联调。
系统联调包括以下步骤：•逐一检查各个系统的电气连接，确保连接正确且牢固。
•检查系统的参数设置，如电压、电流、频率等，确保符合设备要求。
•逐步启动系统，观察系统的运行情况，确认是否存在异常现象。
3.3 功能调试系统联调合格后，进行功能调试。
功能调试的内容包括但不限于：•检查设备的开关功能，确保各个开关的正常工作。
•检查设备的保护功能，确保保护装置的灵敏度和可靠性。
•检查设备的报警功能，确保报警装置的准确性和可靠性。
3.4 故障排除在进行功能调试过程中，如果发现异常现象或故障，需要进行故障排除。
故障排除的步骤包括以下内容：•根据现象分析可能的故障原因。
•采取逐步排除法，逐一检查相关设备和元件。
•针对故障进行修复或更换，确保设备能够正常工作。
4. 安全措施在进行10KV高压设备调试的过程中，需要注意以下安全措施：•调试人员必须具备相关的电力知识和操作经验。
•调试人员必须佩戴符合标准的个人防护装备，如绝缘手套、绝缘鞋等。
•在进行高压设备调试时，必须有专人负责监护，确保及时采取应急措施。
10kv变电所安装施工及调试方案施工方案[1]方案
![10kv变电所安装施工及调试方案施工方案[1]方案](https://img.taocdn.com/s3/m/d47763c3bcd126fff6050bdc.png)
1。
工程概况浦东国际机场T2航站楼在一期航站楼的东侧，与一期航站楼呈对称状布置，由主楼和候机长廊组成，均为三层结构，中间为连接廊。
主楼内包含办票大厅、行李提取厅、迎宾厅，行李处理用房、设备机房等；候机长廊内包含候机厅、到达通道、设备机房和办公用房，总长度约1430m;连接廊内包含休闲娱乐及办公用房、出发到达联检区中转中心。
T2航站楼总建筑面积约500000m2。
强电系统设置10所10/0.4kV变配电站(其中1～7＃变配电站分布在登机长廊一层，8～9＃变配电站设在主楼地下室，10＃变配电站设在连廊一层）,电源分别从机场两个35kV总降压站经共同沟引入。
整个浦东国际机场T2航站楼共配置24台2500kVA和4台2000kVA变压器，并设置5台应急柴油柴油发电机组（其中长廊三台，主楼二台）。
为了确保10所10/0.4kV变配电所施工安装的顺利展开，尽可能将各种技术及现场实际问题在施工前期予以发现并合理解决，故决定在长廊M~N轴、35～36轴)3#变配电所、(M～N轴—1/44～45轴）4＃变配电所进行样板段施工。
本样板段3＃机房主要设备有高压柜8台、变压器2台；4＃机房主要设备有高压柜8台、变压器2台、柴油发电机组1台。
这些主要设备是本次样板段机房施工的重点，都采用合适的液压汽车吊直接把设备卸于机房外,然后用卷扬机进行水平拖运进机房安装就位的施工方法。
其中最大件设备为1120KVA柴油发电机组，其外形尺寸=4611*2136*2306mm;重量=9800kg；其次为10Kv变压器，其外形尺寸=2200*1300＊2100mm；重量=6500kg;各高压柜暂估单件重量为1000kg。
为了按质、按量确保本样板机房的施工，我公司将选派具有丰富施工经验且持有效施工操作证书的优秀员工进场参与施工。
驻现场项目部将与业主、设计、监理、总包、土建及供应商等有关单位人员密切联系，切实做好各项准备工作；同时也需要得到上述协作单位的大力支持配合,共同圆满完成此次施工任务.4.主要施工方法与技术措施施工工艺流程方框图4。
(完整word版)10KV电气设备调试方案
4.3调试方法高压系统电气调试流程图：4.3.1调试准备：根据具体工况配备调试技术人员，检查试验仪表性能，准备好施工记录、试验报告。
清理施工现场，规范照明、安全、应急措施。
保证试验人员、安全人员和管理人员的通讯畅通。
4.3.2设备检查：核查现场设备的规格、型式、容量、电压等级等项目。
检查运输、安装过程中设备有无损伤，并做好记录。
解除运输过程中的临时固定措施，清除柜内除湿袋等异物。
4.3.3配线检查：校对开关柜、盘箱内设备仪表的连接线，将配线号编译成图纸号。
检查控制回路、信号回路的绝缘，不良者应采取干燥措施。
检查、确认接地装置的安装应符合规范要求。
4.3.4施工电源：建立容量、电压等级符合要求的临时电源，对于电压波动大的施工电源应采取稳压措施。
确保临时电源的安全使用，包括用电申请、挂牌、漏电保护等。
4.3.5直流电源建立：依据制造厂原理图、对直流盘进行校线、检查。
调整整流装置对蓄电池的充电电流，检查蓄电池的放电容量。
直流盘内引入正式或临时电源，建立直流电源系统。
4.3.6保护继电器检验及整定：目前在电气供电系统中广泛采用了微机继电保护器，取代了机械式和晶体管及电子式继电器。
微机继电保护仪精度高、功能强大，可以集多种保护于一台仪器上且性能稳定，更重要的是微保具有通讯功能，为上位计算机后台监视、操控、管理开关柜提供了服务平台。
保护继电器调试方法如下图：4.3.7电力变压器调试调试方法如下图：4.3.8互感器（CT、PT）的调试：互感器调试应按照流程图所示方法进行:4.3.9断路器调试: 高压开关选用真空断路器，开关柜采用抽屉式，调试流程图如下：测量；检查电缆线路的相位。
7.3.11支柱绝缘子、母线：7.3.12系统操控试验、信号连锁检查：系统主回路不带电，挂接地保护；控制回路通电，操动控制柜开关分合闸，检查开关柜、操作台、箱分合闸信号及各类报警、监视等信号连锁。
7.3.13系统整组保护试验：7.3.13.1带上正式控制回路，对所有断路器进行系统检查：85％系统电压的可靠合闸，60％系统电压的可靠分闸，35％系统电压的可靠分不了闸。
10KV变电站调试送电方案(污水厂)
10KV变电站调试送电方案一、工程概况10KV变电站Ⅰ段、Ⅱ段进线电源分别来自国网公用供电架空回路。
10KV设备选用上海博澳生产的三相交流绝缘金属铠装封闭式开关柜（KYN28-12系列），设备比较先进。
保护分别设有：电动机反时限过流保护、过流保护、速断保护、欠压保护、零序保护，具体以国家电网定值单选择保护项投退情况。
二、调试工艺程序三、操作方法（一）记录电器名牌资料1.记录设备型号、功率、额定电压、额定电流、短路阻抗、接线组别、变压比。
2.记录电力电缆型号和规格。
3.记录真空开关的型号和最大分断电流。
4.记录互感器的型号、额定电压或电流和变比。
5.记录电抗器和消弧线圈的型号和额定电压。
6.检查电气设备是否与设计原理及型号相符。
7.按设计图纸资料核对元件与设备的型号、规格及接线原理应正确无误）。
8.设备各项整定值按甲方要求以设计图纸为准。
9.检查导线截面和控制线路连接，二者均应符合设计要求，检查各连接处的接触情况保证接触良好。
10.各种接地系统及其接地电阻值应符合设计要求。
11.试车前所有系统保护装置应按设计值整定完毕，其保护、操作与控制系统以及事故报警、显示和信号系统应该模拟试验确认正确可靠。
（二）10KV母线1.测量绝缘电阻用2500V兆欧表测量母线绝缘电阻2.交流耐压实验用交流耐压器进行交流耐压实验（三）干式变压器1.测量绕组连同套管的直流电阻2.测量应在各分接头的所有位置上进行3.测量所有分接头的变压比用变比电桥测量所有分接头的变压比4.检查接线组别和极性用变比电桥检查接线组别和极性5.测试变压器一二次绕组的直流电阻值6.绕组连同套管的交流耐压试验选择试验电压和容量适合的交流耐压器进行耐压试验。
（四）真空断路器1.测量绝缘电阻用2500兆欧表测量。
2.测量主触头的接触电阻用双电桥测量主触头的接触电阻。
3.测量断路器分合闸时间及同期性在额定操作电压下，用高压开关特性测试仪测量。
4.测量断路分合闸的绝缘电阻值用500兆欧表测量分合闸线圈的绝缘电阻值。
10KV变电所电气调试方案
电气系统调试施工方案编制：审核:批准：质量:安全：目录1、编制说明2、编制依据3、工程概况4、调试工作的程序5、调试工作的工艺及技术要求6、保护继电器的校验7、常用继电器的一般校验项目及方法8、10KV盘柜内部线的检查和对外联络线的校验9、一、二次母线的耐压试验10、调试工作计划11、安全防护措施12、质量保证措施13、主要设备一、编制说明根据提供的图纸资料、10KV进线电源设计为两路进线，一路进线电源由业主提供，一路进线电源为缓建。
由10KV高压开关柜分别供给八台变压器组成一个互为备用的低压系统。
本方案针对10KV系统、0.4KV系统和现场电机的调试进行编制。
二、编制依据《电气装置安装工程电气设备交接试验标准》《电力系统继电保护及电网安全自动装置检验条例》《电气安装工程施工验收规范》《保护继电器的效验》电气设备的厂家技术文件资料有关的电气试验、运行安全操作规程三、工程概况1、系统的运行方式10KV1路进线由外线10KV供电所系统供给。
10KV馈线供全厂的各分配电室，共 25 台高压开关柜， 2 套10KV电容器柜。
10KV为单回路供电，由八台变压器构成的的低压0.4KV的低压系统互为备用。
2、主要设备实物工作量3、技术参数继电保护整定值，有特殊要求的设备技术参数（有现场技术文件确定）调试执行标准为国标GB 50150-2006 电气设备交接试验标准现将10KV变压器、10KV高压开关柜、0.4KV低压配电控制柜、10KV高压电机、10KV 高压电缆试验标准分类如下四、调试工作的程序，按以下步骤进行技术准备，熟悉施工图纸，试验人员、试验设备资质报验；仪表仪器、消耗材料的准备盘柜的外观检查、元器件的复核、盘内线校验保护继电器及保护单元校验整定、计量表计的校验盘柜间二次联络线校验PT柜二次回路的调试交流二次回路计量表计的调试交流二次回路保护回路的调试变压器控制、保护、信号回路与微机系统远控监测整组试验电机系统实验调试资料的整理，填写试验报告安装调试工作的检查确认及送电的准备4．1、10KV变压器试验项目如下4.1.1、测量绕组连同套管的直流电阻；a、高压侧测量应在分接开关1、2、3、4、5档的A-B\B-C\C-A分别进行测量。
10KV变电所电气调试方案
10KV变电所电气调试方案电气调试是变电所建设和运行中非常重要的一环，其主要目的是为了确保变电所设备和系统正常工作，保障电力系统的安全稳定运行。
下面是一个典型的10KV变电所电气调试方案，供参考：一、前期准备工作1.熟悉变电所设计图纸和电气设备清单，了解电气系统的整体结构和连接关系；2.确保调试工具和设备齐全，包括电流表、电压表、绝缘电阻表、电流互感器检验装置等；3.制定详细的调试计划和步骤，确保按部就班地进行调试。
二、设备检查和测试1.检查变电所主变压器、配电变压器、断路器、隔离开关、避雷器、开关设备等电气设备的接线和连接情况，确保无误；2.对各种电气设备进行电气测试，包括绝缘电阻测试、接地电阻测试、频率特性测试等；3.测试变压器的绝缘电阻、匝间电阻、短路阻抗等参数，确保其正常工作。
三、系统运行和调试1.按照设计要求，逐步投入运行各种电气设备，包括主变压器、配电变压器、断路器、隔离开关等；2.对变电所的系统进行运行测试，包括开关操作、过载能力、短路能力等；3.验证各种保护装置的动作特性，确保在故障时及时保护设备。
四、系统联调和调整1.对变电所的各种系统进行联调测试，包括主、备电源系统、控制系统、保护系统等；2.调整系统参数，确保各个系统之间的协调运行和互锁保护；3.对系统运行进行全面测定，确保各项参数均符合设计要求。
五、整体验收和交付1.完成所有电气设备的调试和测试，确保整个变电所的系统正常运行；2.对系统进行全面检查和验收，包括检查线路连接、设备运行情况、保护动作情况等；3.整理调试报告和记录，做好设备交付工作。
综上所述，电气调试是变电所建设过程中不可或缺的一个环节，通过科学规范的调试方案和步骤，可以有效确保变电所设备和系统的正常运行，提高电力系统的可靠性和安全性。
希望以上方案能为您的10KV变电所电气调试工作提供参考和帮助。
10KV变电站电气调试施工方案.doc
10KV变电站电气调试施工方案内容一.准备说明2二.汇编基础2三.项目概述2四、施工平面布置图3五、施工技术方案3六、施工质量保证措施19七、施工安全保证措施23八、文明施工措施29九.施工进度计划30十、建筑人力资源需求计划30十一、施工设备、机具、测量仪器和标准仪器清单30 10二.工程消耗材料清单30 10三.工作危害分析(JHA)记录表31首先，编写高压试验说明的目的是依靠仪器和设备，通过模拟来测试电气设备绝缘性能的可靠性。
高压电气设备的试验是判断设备能否投入运行，防止设备绝缘损坏，保证安全运行的重要措施。
本方案仅适用于丁一净化厂10KV变电站工程的电气调试部分。
二.编制依据1)施工合同及相关技术要求；2)设计图纸；3) GB50150-一.准备说明2二.汇编基础2三.项目概述2四、施工平面布置图3五、施工技术方案3六、施工质量保证措施19七、施工安全保证措施23八、文明施工措施29九.施工进度计划30十、建筑人力资源需求计划30十一、施工设备、机具、测量仪器和标准仪器清单30 10二.工程消耗材料清单30 10三.工作危害分析(JHA)记录表31首先，编写高压试验说明的目的是依靠仪器和设备，通过模拟来测试电气设备绝缘性能的可靠性。
高压电气设备的试验是判断设备能否投入运行，防止设备绝缘损坏，保证安全运行的重要措施。
本方案仅适用于丁一净化厂10KV变电站工程的电气调试部分。
二.编制依据1)施工合同及相关技术要求；2)设计图纸；3)GB 50150:10kV变电站工程中的电气调试和传输；项目位置:鄂尔多斯市库布齐清洁能源基地。
鄂尔多斯丁一净化厂安装工程由中国石化宁波工程有限公司设计，中国石化宁波工程有限公司承包，中国咨询工程建设监理公司监理。
2)工程特点和难点1.该地区属于沙漠气候，雨水少，天气干燥，沙尘暴频繁。
2、确保测试仪器完好，测试标准表在有效期内；3.临时电源要求高质量和强可靠性。
3)主要项目的材料数量、序号、材料名称、规格、型号、单位数量注110千伏干式变压器SCB 10——项目位置:鄂尔多斯市库布齐清洁能源基地。
kV变电站电气设备安装及调试施工方案
XXXX工程电气设备安装及调试项目审核:校核:编制:XXX工程有限公司二0一^年七月二十七日第一章工程概况1.1工程名称1.2工程内容第二章施工准备2.1临时设施2.2劳动力安排:2.3技术准备2.4主要施工器具2.5施工顺序第三章所有电气设备安装的具体措施.3.1 110kV 主变器安装方案3.2 110kV GIS 配电装置安装3.2.1施工工序和施工方法113.2.2施工准备.113.2.3基础检查.123.2.4GIS设备临时就位.123.2.5主母线安装.................... . (13)3.2.6分支母线连接................. (14)3.2.7电压互感器连接............... .. (15)3.2.8施工用具...................... (15)3.2.9 注意事项 ..................... (15)3.3高中低压开关柜安装（35kV开关柜, 400V电压配电柜，继保通信装置, 监控装置等） (16)3.3.1施工准备...................... (16)3.3.2安装 (16)3.3.3安全注意事坝.................. (19)3.4IIOkVSVG系统安装 (20)3.4.1适用范围...................... (20)3.4.2施工准备...................... (20)3.4.3成品保护...................... (20)3.4.4工艺流程...................... (21)3.4.5施工用具...................... (22)3.53.4.6注意事项...................... (23)23隔离丿丨关安装方案................3.5.1施工准备 (23)3.5.2成品保护 (24)3.5.3开箱检验 (24)3.5.4隔离开关安装与调整 (25)3.5.5使用工具 (26)3.5.6安全注意事项..................263.6站用变压器，接地变压器安装 (27)3.6.1准备工作...................... (27)362安装 (27)363安全注意事项 (28)3.7全站电缆 (28)3.8设备调试 (30)第四章工期目标和施工进度控制 (31)4.1工期目标 (31)第五章安全、质量措施 (31)5.1安全措施 (31)5.2质量措施 (33)5.3质量程序及检验项目 (34)第六章安全目标安全保证体系 (35)6.1安全管理目标 (35)6.2安全管理组织机构及主要职责 (35)6.3安全管理制度和办法 (35)6.4重点专业的安全控制措施 (37)第七章环境保护及文明施工 (37)7.1环境保护 (37)7.2加强施工管理严格保护环境 (38)7.3文明施工的目标及实施方案 (38)7.4文明施工考核管理办法 (39)第一章工程概况1.1工程名称XXXX工程电气设备安装及调试项目。
[10KV变电所电气调试施工方案]
![[10KV变电所电气调试施工方案]](https://img.taocdn.com/s3/m/3fabfdaba8956bec0875e339.png)
[10KV变电所电气调试施工方案]目录一、编制说明2 二、编制依据2 三、工程概况2 四、施工布置 3 五、施工技术方案 3 六、施工质量保证措施19 七、施工安全保证措施23 八、文明施工措施29 九、施工进度计划30 十、施工人力资源需求计划30 十一、施工设备机具、计量器具及标准仪器清单30 十二、工程消耗材料清单30 十三、工作危害分析（JHA）记录表31 一、编制说明高压试验的目的就是通过一定的手段，依靠仪器、设备，采用模拟的方法检验电气设备绝缘性能的可靠程度等。
高压电气设备的试验是判断设备能否投入运行、预防设备绝缘损坏及保证安全运行的重要措施。
本方案仅适用于亿鼎净化装置10KV变配电所工程中电气调试部分。
二、编制依据1）施工合同及相关技术要求；2）设计图纸；3) GB*****-2006《电气装置安装工程电气设备交接试验标准》；4）GB/T*****-2006《继电保护和安全自动装置技术规程》；5）SH3505-1999《石油化工施工安全技术规程》；6）DB*****-2011《石油化学工业建设工程技术资料管理规范》；7）GB*****-2010《工业安装工程质量验收统一标准》；8）DL408-91《电业安全工作规程》(变电所电气部分)；9）鄂尔多斯亿鼎净化装置施工组织设计；三、工程概况1）工程总体概况工程名称:亿鼎净化装置安装工程；工程内容：10KV变配电所工程中电气调试及送电；工程地点：鄂尔多斯市库布其清洁能源基地。
鄂尔多斯亿鼎净化装置安装工程由中石化宁波工程有限公司设计，该项目由中石化宁波工程有限公司公司总承包，由中咨工程建设监理公司负责监理。
2）工程特点及难点1、本地区为沙漠气候，少雨干燥，风沙天气频繁；2、确保试验仪器完好，试验用标准表在有效期内；3、临时电源要求质量高，可靠性强；3）主要工程实物量序号材料名称规格型号单位数量备注 1 10KV干式变压器SCB10-1600/10 台 2 2 10KV中压开关柜台28 3 10KV中压电容补偿柜500KVAR 套 2 4 0.4KV低压开关柜台33 5 直流屏65AH 套1 6 UPS 套 2 7 EPS 30KW 套 1 8 微机监控系统套 1 9 10KV母线米120 11 0.4KV空气绝缘母线槽米现场测量12 高压电机台12 13 低压电机台50 四、施工布置1）施工总体原则以施工图为基础，综合现场实际情况，以完成施工合同规定的全部任务为最终目标。
6(10)KV变配电系统调试方案(中英)讲解
6(10)KV变配电系统调试方案Scheme of 6KV transformer station system testl、编制说明I nstruction为确保供电的可靠性，6KV变配电系统，通常设计为两段单母线双回路电源供电，由母联断路器将其二段连结，可分段或并联运行。
本方案针对此运行方式编写，适合国内工程项目，现场可结合实际情况予以参考。
Power supply by single bus-bar in two sections a double of circuit in 6KV system, join the two bus-bar with Circuit Breaker, running it single or parallel mode, then ensure uninterrupted power.2、编制依据设计院设计的施工图纸《电气装置安装工程电气设备交接试验标准》CB50150－91。
《电力系统继电保护及电网安全自动装置检验条例》。
《电气安装工程施工及验收规范》GB50303－2002。
《保护继电器教验》。
有关的电气计量表计检定规程。
电气设备的厂家技术文件资料。
工程项目的施工组织设计。
有关的电气试验，运行安全操作规程。
公司《质量保证手册》、《质量体系文件》及其支撑性文件。
3、工程概况In troduction3．1、系统的运行方式R unning mode of system6KV两段进线，来自同一系统，Ⅰ、Ⅱ段母线由母线联络柜联结。
母联设有BZY备用电源自投装置，可分别选择两段母线分段或一进线带二线。
Join two buses with bus united section switch in which install BZT母线馈线变压器若干台和高压电动机若干台。
母线侧无发电机，二次系统无同期回路。
3．2、主要设备实物工程量用表格列出变压器、电动机、高压开关柜，控制、保护、信号盘柜等主要设备的台件数量、规格型号。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
6(10)KV变配电系统调试方案Schem e of 6KV transformer station system testl、编制说明I nstruction为确保供电的可靠性，6KV变配电系统，通常设计为两段单母线双回路电源供电，由母联断路器将其二段连结，可分段或并联运行。
本方案针对此运行方式编写，适合国内工程项目，现场可结合实际情况予以参考。
Power supply by single bus-bar in two sections a double of circuit in 6KV system, join the two bus-bar with Circuit Breaker, running it single or parallel m ode, then ensure uninterrupted power.2、编制依据设计院设计的施工图纸《电气装置安装工程电气设备交接试验标准》CB50150－91。
《电力系统继电保护及电网安全自动装置检验条例》。
《电气安装工程施工及验收规范》GB50303－2002。
《保护继电器教验》。
有关的电气计量表计检定规程。
电气设备的厂家技术文件资料。
工程项目的施工组织设计。
有关的电气试验，运行安全操作规程。
公司《质量保证手册》、《质量体系文件》及其支撑性文件。
3、工程概况In troduction3．1、系统的运行方式R unning m ode of system6KV两段进线，来自同一系统，Ⅰ、Ⅱ段母线由母线联络柜联结。
母联设有BZY备用电源自投装置，可分别选择两段母线分段或一进线带二线。
Join two buses with bus united section switch in which install BZT母线馈线变压器若干台和高压电动机若干台。
母线侧无发电机，二次系统无同期回路。
3．2、主要设备实物工程量用表格列出变压器、电动机、高压开关柜，控制、保护、信号盘柜等主要设备的台件数量、规格型号。
List the am ount, m odel and specification of project, include transform er, m otor, switch, and signal, control panel, protect panel3．3。
技术参数T echnical param eter用表格的形式列出主设备电气性能参数，继电保护整定值，有特殊要求设备的技术参数。
本方案不包括高压电动机及低压系统的调试。
List electric characteristic parameter of main equipment , protect setting value of delay and special equipm ent, The schem e not include test for HV m otor and LV sy stem4、调试工作的程序，按照下列步骤进行T est process人员、试验设备、仪表、仪器、消耗材料的准备。
技术资料准备，熟悉会审图纸。
Preparation for equipm ent, material and instrum ent and datum before work, then familiar with drawing电气设备的高压试验HV test for equipm ent盘柜的外观检查，元器件复核，盘内线校核。
Visual and coating inspection, Check internal com ponent and connection wire保护继电器及综合保护单元校验整定，计量表计的校验。
Test and adjustm ent for protect-delay and Measuring-m eter盘柜间二次联络线校核。
Secondary connect wire inspection between panel直流盘柜调试。
中央信号系统调试。
进线柜、母联柜本体调试。
Test for DC panel, central signal system , and test for single of supply power panel and busPT柜二次回路的调试。
交流二次回路计量表计、线路调试。
交流二次保护回路调试Secondary circuit test of PT panel, AC secondary circuit measuring-meter and join wire test and protective system test进线、母联及公用系统与微机远控监测、保护、信号整组试验（BZT）。
变压器控制、保护、信号回路与微机系统远控监测整组试验。
Test for supply power , bus and comm on system connect with long distance observing use computer and protect and signal system. Test for transformer with long distance observing use com puter调试资料的整理，填写试验报告。
安装调试工作的检查确认及送电的准备。
Record report, Check all testing then power5、调试工作的工艺及技术要求Test program1高压一次电气设备试验：HV test of primary equipm ent高压一次电气设备试验包括变压器、断路器（油、真空、六氟化硫断路器）电流互感器、电压互感器、避雷器、电力电缆、绝缘子、电容器、而离开关等。
试验项目及试验的标准按照国标GB50150－91执行，主要的试验方法参照《高压电器试验方法》。
Dem and and item0f HV primary equipm ent according with GB50150-91, the equipm ent consist of transform er, CT and PT panel, arrester , insulator, capacitor, isolate switch and so on常规的几种试验方法：Following test m ethoda、绝缘电阻的测试。
按照被试设备的额定电压等级选择兆欧表，正常情况下待表指示稳定后读取测试值，特殊情况下指60S时的测试值。
注意将兆欧表的L端子接被试物、E 接地、G端接屏蔽层位置。
Ins. Resistance test. Pick m e ohm m eter according to rated voltage grade of equipm ent . Record data when it stabled. Special is 60s.b、交流耐压试验。
试验时注意复核接线和设备接地的连接。
检查试验器过流保护整定值，正确选择试验器的容量，试验时宜采用静电电压表监视一次侧电压或球隙放电器和保护用水电阻串人试验器高压侧。
Check the connection wire and earthling of equipm ent when test AC withstanding voltage, Check over-current protect setting value of tester and pick tester capability correctly, Take static voltage-m eter observing primary voltage or serried with water-resistance and ball-gap discharger in HV side.c、直流漏泄试验。
试验时注意接线正确，观察漏泄电流的变化，升压时要均匀。
耐压试验后要放电。
注意不同设备的耐压时间。
Uniform raising voltage when DC leakage test, discharge after tested. Different equipm ent has different withstanding voltage tim e.d、金属氢化物避雷器试验。
可依据设备出厂的技术文件，最好采用专用试验设备检查ImA电流时的电压U ImA；。
和0.75U ImA；时的电流I。
做完测试后可再测绝缘电阻。
将其与厂家技术文件比较，确认是否合格。
Record the U1mA and circuit value at 0.75 U1mA with the personal tester when test diverter, Ins. Resistance inspection after teste、断路器的试验。
可采用高压开关参数测试仪试验，测试记录有关的参数，并与厂家文件比较确认是否满足要求。
注意测量合闸线圈、合间接触器、跳闸线圈的直流电阻及合、跳闸接触器的最低动作电压，以确认其动作的可靠性。
Circuit Breaker test with HV switch tester , measure DC resistance of close/open coil and close contactor, m easure the Min. close/open voltagef、变压器、互感器的变比试验。
Ratio test变压器变比试验可采用对比法或专用变比组别测试仪试验。
电压互感器可采用标准比较法试验。
电流互感器可采用比较法测试或用专用测试仪器测试。
注意测试点的选择。
With either contrast or tester when check the ratio of transformer and CT and PTg、电容器的试验。
电容器的交流耐压试验后，要注意放电。
耐压位置取极间对地及外壳。
Discharge after capacitor test, AC withstanding voltage position at pole to E or shell2保护继电器的校验P rotective relay test试验项目及技术参数见《保护继电器校验》。
对于特殊继电器的试验项目及标准可参考厂家技术文件。
常用继电器的一般校验项目及方法：Following the item and method for test common relaya、中间、信号继电器Intermediate Signal Relay Test①外观检查②线圈直流电阻测试③电气特性试验④绝缘性能测试校验时，其动作值及返回值应取三次试验结果的平均值。
