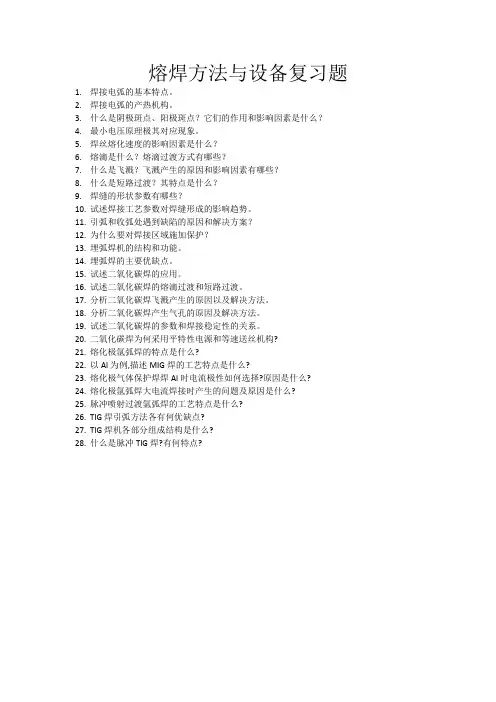

熔焊方法与设备考试复习题

熔焊方法与设备考试复习题一、判断题面罩是防止焊接时的飞溅、弧光及其他辐射对焊工面部及颈部损伤的一种遮蔽工具。

（√）焊工在更换焊条时，可以赤手操作。

（×）焊条电弧焊施焊前，应检查设备绝缘的可靠性，接线的正确性，接地的可靠性，电流调整的可靠性等。

（√）铝和铝合金的化学清洗法效率高，质量稳定，适用于清洗焊丝及尺寸不大、成批生产的工件。

（√）铝和铝合金采用机械清理时，一般都用砂轮打磨，直至露出金属光泽。

（×）铝及铝合金的熔点低，焊前一律不能预热。

（×）焊接接头拉伸试验用的样坯应从焊接试件上平行于焊缝轴线方向截取。

（×）焊接接头硬度试验的样坯，应在垂直于焊缝方向的相应区段截取，截取的样坯应包括焊接接头的所有区域。

（√）钨极氩弧焊焊接铝及铝合金常采用右向焊法。

（×）铝和铝合金焊接时，只有采用直流正接才能产生“阴极破碎”作用，去除工件表面和氧化膜。

（×）埋弧自动焊是一种广泛使用的焊接方法，适合于全位置焊。

（×）当金属表面存在氧化物时，逸出功都会减小。

（√）二、填空题MAG焊时，熔化焊丝的热源主要是（电弧热），对其影响最大的焊接参数是（焊接电流）。

按外加能量来源不同，气体的电离可分为（热电离）、（光电离）、（场致电离）三种。

变速送丝埋弧焊机主要由（送丝机构），（行走机构），（机头调整机构），（焊机电源和控制系统）四大部分组成。

短路过渡的形成条件是（细焊丝），（小电流）和（低电压），主要适用于（薄板）焊件的焊接。

埋弧焊的自动调节系统可分为：（电弧自身调节机构系统）、（电弧电压反馈自动调节机构系统）两种。

MIG焊MAG焊最大的不同点是（保护气体不同）。

在一般的气体保护焊中，为了保护焊缝和电极，应该要（提前）（填“滞后”或“提前”，后同）送气,（滞后）停气。

焊接电弧可分为（直流电弧），（交流电弧）和（脉冲电弧）。

焊件与焊机的正极相连接，焊条或焊丝与负极相连，称为（正接法）。

电弧的主要作用力有：（磁收缩力），（等离子流力），（斑点力）。

焊丝的熔化速度通常以单位时间内焊丝的（熔化长度）或（熔化重量）表示。

熔滴过渡通常可分为（自由过渡），（接触过渡）和（渣壁过渡）。

埋弧焊的主要特点包括（焊缝质量好），（焊接生产率高），（焊接成本低），（劳动条件好）等。

埋弧焊自动调节的对象是（电弧长度），可通过两种调节系统实现，等速送丝焊机采用（电弧自身调节）系统，变速送丝焊机采用（电弧电压反馈自动调节）系统。

焊接接头包括（焊缝），（熔合区）和（热影响区）三部分。

焊条电弧焊接头形式包括（对接接头），（角接接头），（T形接头）和（搭接接头），其中（对接接头）受力较均匀，要求较高强度和韧性的接头常采用此种接头。

当焊条直径和焊接电流一定时，电弧长度增加，电弧电压（增加），焊缝熔深（略减），空气中的（氧）、（氮）易于侵入金属，电弧稳定性降低。

三、选择题（下列每题的选项中，只有一个是正确的，请将其代号填在括号内）1. 铝及铝合金焊接时生成的气孔主要是（C）气孔。

A. COB. CO2C. H2D. N22. 铝及铝合金焊前必须仔细清理焊件表面的原因是为了防止（ C ）。

A. 热裂纹B. 冷裂纹C. 气孔D. 烧穿3. 焊接铝及铝合金时，在焊件坡口下面放置垫板的目的是为了防止（ D ）。

A. 热裂纹B. 冷裂纹C. 气孔D. 塌陷4. 铝合金焊接时焊缝容易产生（A ）。

A. 热裂纹B. 冷裂纹C. 再热裂纹D. 层状撕裂5. 熔化极氩弧焊焊接铝及铝合金采用的电源及极性是（ B ）。

A. 直流正接B.直流反接C. 交流焊D.直流正接或交流焊6. 钨极氩弧焊焊接铝及铝合金常采用的电源及极性是（ C ）。

A. 直流正接B.直流反接C. 交流焊D.直流正接或交流焊7. 钨极氩弧焊焊接铝及铝合金采用交流焊的原因是（ D ）。

A. 飞溅小B.成本低C.设备简单D.具有阴极破碎作用和防止钨极熔化8. 焊接梁的翼板和腹板的角焊缝时，由于该焊缝长而规则，通常采用自动焊，并最好采用（ B ）位置焊接。

A. 角焊B. 船形C. 横焊D. 立焊9.变速送丝式埋弧焊机适宜配合（ B ）外特性的电源。

A、下降B、陡降C、缓降D、平10. CO2焊主要用于焊接（ C ）。

A、不锈钢B、有色金属C、黑色金属D、几乎能焊接所有金属11.MIG焊焊接铝及铝合金时，其熔滴过渡常采用（ C ）形式。

A、短路过渡B、脉冲过渡C、亚射流过渡D、射流过渡12.氩弧焊的保护气体氩气是属于一种（ A ）气体。

A.惰性B.氧化性C.还原性13. 钨极氩弧焊接铝、镁及其合金应采用（ B ）电源。

A.直流正接B.交流C.直流脉冲14. 钨极氩弧焊，焊接电流超过钨极许用电流时，将导致钨极过热、蒸发，影响电弧稳定并使焊缝产生（ A ）缺陷。

A.夹钨B.气孔C.未焊透15.交流钨极氩弧焊机常压的消除直流分量的方法是（ A ）。

A.串联电容器B.串连整流器和电阻C.串接蓄电池四、名词解释电离：中性气体分子或原子分离成电子和正粒子的现象。

电子发射：电极表面受到外加能量的作用，使其内部的电子冲破电极表面的束缚飞到电弧空间的现象称为电子发射。

电弧的最小电压原理：最小电压原理的含义是在电流和周围条件一定的情况下,稳定燃烧的电弧将自动选择一适当的断面,以保证电弧的电场强度具有最小的数值,即在固定弧长上的电压最小。

这意味着电弧总是保持最小的能量消耗。

焊接电弧的静特性：焊接电弧的静特性是指在电极材料、气体介质和弧长一定的情况下，电弧稳定燃烧时，焊接电流与电弧电压变化的关系，也称伏-安特性。

弧焊电源的外特性：焊接电源的外特性——在电源参数一定的条件下，电源输出的电压稳定值Uy 与输出的电流稳定值Iy 之间的关系Uy=f（Iy）。

短路过渡：焊条（或焊丝）端部的熔滴与熔池短路接触，由于强烈过热和磁收缩的作用使其爆断，直接向熔池过渡的形式。

亚射流过渡：大电流MIG焊铝合金时，弧压较低，电弧呈半潜状态，熔滴尺寸约等于焊丝直径的射滴过渡，伴随着瞬时短路，熔滴过渡频率达100－200个/s。

介于短路与射滴之间的过渡形式，其实应该称为亚射滴过渡。

射流过渡：熔滴呈细小颗粒，沿焊丝的铅笔尖状的端头以喷射状态快速通过电弧空间向熔池过渡的形式。

电弧自身调节作用：电弧电压反馈调节作用：TIG焊：钨极惰性气体保护焊是使用纯钨或活化钨作为非熔化极，采用惰性气体（氩气、氦气等）作为保护气体的电弧焊方法，简称TIG焊。

MIG焊/MAG焊：熔化极氩弧焊是使用焊丝作为熔化电极，采用氩气或富氩混合气作为保护气体的电弧焊方法。

当保护气体是惰性气体Ar或Ar+He时，通常称作熔化极惰性气体保护电弧焊，简称MIG焊；当保护气体以Ar为主，加入少量活性气体如Ｏ2或CO2，或CO2+Ｏ2等时，通常称作熔化极活性气体保护电弧焊，简称MAG焊。

阴极斑点：阴极表面经常可以看到发出闪烁的区域，这个区域称为阴极斑点。

阴极破碎作用：当阴极斑点受到弧柱中的正离子流的强烈撞击时温度很高氧化膜很快被汽化破碎显露出纯洁的焊件金属表面电子发射条件也由此变差。

这时阴极斑点就会自动转移到附近有氧化膜存在的地方如此下去就会把焊件焊接区表面的氧化膜清除掉这种现象称为阴极破碎现象。

直流正极性/直流反极性：【正极性指直流焊接时，被焊物接（＋）极，焊条、焊丝接（－）极】。

直流电弧焊或电弧切割时，焊件与焊接电源输出端正、负极的接法称为极性。

极性分正极性和反极性两种。

焊件接电源输出端的正极，电极接电源输出端的负极的接法为正极性。

反之，焊件接电源输出端的负极，电极接电源输出端的正极的接法为反极性。

五、简答题：电子发射的种类有哪些？其中的热发射和场致发射与阴极材料有什么关系？答：电子发射的种类有热发射、场致发射、光发射和粒子碰撞发射。

热发射和场致发射受到阴极材料的沸点影响。

什么是电弧自身调节系统？说明电弧自身调节系统静特性曲线的物理意义？答：埋弧焊时为什么容易产生氢气孔？如何防止？答：氢气孔主要来源于焊丝、焊剂等的水分；防止之一是去除焊丝和焊件表面的水分、铁锈、油和其他杂物，并要求焊剂要烘干；二是通过冶金手段去除已混入熔池中的氢。

CO2焊电弧气氛为什么具有强烈的氧化性？常用哪些脱氧方法？答：⑴因为CO2 及其高温分解出的氧，都具有很强的氧化性。

⑵常用脱氧方法是在焊丝中加入铝、钛、硅、锰等元素来脱氧，最好的方法是硅、锰联合脱氧。

MIG焊和MAG焊有何不同？答：见名词解释：MIG焊/MAG焊。

脉冲熔化极惰性气体保护焊有何特点？答：(1)具有较宽的焊接参数调节范围(2)可以精确控制电弧的能量(3)适于焊接薄板和全位置焊7.交流TIG焊焊接铝、镁及其合金时为什么会产生直流分量？有什么危害性？如何消除它？答：1)产生原因：(钨极与工件的熔点不同(逸出功不同(几何尺寸相差很大。

从而使交流TIG焊正负半波的电导率、电弧电压、再引燃电压存在很大的差别。

因此，正负半波电流不对称，从而导致直流分量。

2)危害：直流分量既影响焊缝成形，降低阴极雾化作用恶化设备的工作条件，变压器铁芯易饱和，降低功率因数，是电弧电流的形状偏离正弦，降低电弧的热效率系数。

3)通常配置消除直流分量的装置。

(正弦波交流TIG焊机通常通过在焊接主回路串接大容量无极性电容器的方法来消除直流分量，该方法既可完全消除直流分量，又不额外损耗能量。

(方波交流TIG焊机可通过调节正负半波的极性比（D=tSP/（tSP+tRP））来消除直流分量，当I+t+=I-t-时，直流分量为零。
