光栅测定光波波长

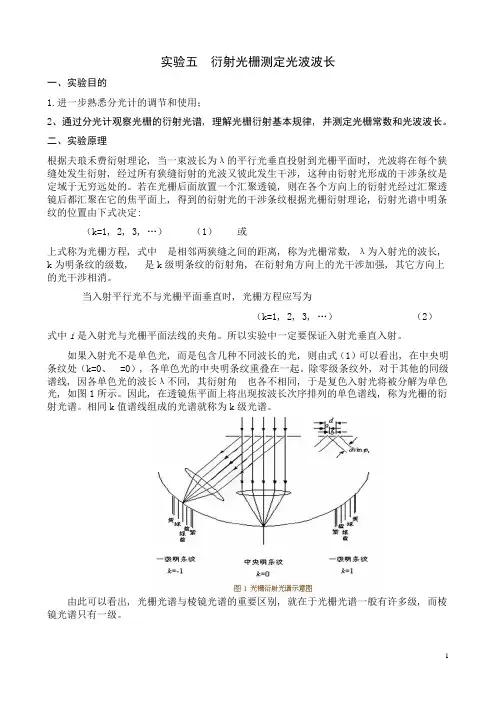

实验五 衍射光栅测定光波波长
实验五衍射光栅测定光波波长一、实验目的1.进一步熟悉分光计的调节和使用；2、通过分光计观察光栅的衍射光谱, 理解光栅衍射基本规律, 并测定光栅常数和光波波长。
二、实验原理根据夫琅禾费衍射理论, 当一束波长为λ的平行光垂直投射到光栅平面时, 光波将在每个狭缝处发生衍射, 经过所有狭缝衍射的光波又彼此发生干涉, 这种由衍射光形成的干涉条纹是定域于无穷远处的。
若在光栅后面放置一个汇聚透镜, 则在各个方向上的衍射光经过汇聚透镜后都汇聚在它的焦平面上, 得到的衍射光的干涉条纹根据光栅衍射理论, 衍射光谱中明条纹的位置由下式决定:（k=1, 2, 3, …）（1）或上式称为光栅方程, 式中是相邻两狭缝之间的距离, 称为光栅常数, λ为入射光的波长, k为明条纹的级数, 是k级明条纹的衍射角, 在衍射角方向上的光干涉加强, 其它方向上的光干涉相消。
当入射平行光不与光栅平面垂直时, 光栅方程应写为（k=1, 2, 3, …）（2）式中i是入射光与光栅平面法线的夹角。
所以实验中一定要保证入射光垂直入射。
如果入射光不是单色光, 而是包含几种不同波长的光, 则由式（1）可以看出, 在中央明条纹处（k=0、=0）, 各单色光的中央明条纹重叠在一起。
除零级条纹外, 对于其他的同级谱线, 因各单色光的波长λ不同, 其衍射角也各不相同, 于是复色入射光将被分解为单色光, 如图1所示。
因此, 在透镜焦平面上将出现按波长次序排列的单色谱线, 称为光栅的衍射光谱。
相同k值谱线组成的光谱就称为k级光谱。
由此可以看出, 光栅光谱与棱镜光谱的重要区别, 就在于光栅光谱一般有许多级, 而棱镜光谱只有一级。
若已知某单色光的波长为λ, 用分光计测出k级光谱中该色条纹的衍射角, 即可算出光栅常数d。
如果已知光栅常数d, 用分光计测出k级光谱中某一条纹的衍射角, 按（1）式即可算出该条纹所对应的单色光的波长λ；二、实验仪器JJY型分光计, 汞灯, 平面透射光栅, 平面镜三、实验内容1.调整分光计为满足平行光入射的条件及衍射角的准确测量, 分光计的调整必须满足下述要求：平行光管发出平行光, 望远镜聚焦于无穷远, 即适合于观察平行光, 并且二者的光轴都垂直于分光计的转轴（详细的调整方法参见其它实验）。
光栅测量光波波长实验意义
光栅测量光波波长实验意义
光栅测量光波波长实验的意义在于：
1. 确定光波的波长：光栅是一种能够分离出光波不同颜色的装置。
通过测量经过光栅后得到的光谱，可以确定光波的波长。
这对于理解光的性质、研究光的相干性和干涉性等方面具有重要意义。
2. 研究光的性质：通过测量不同波长的光波的干涉或衍射现象，可以进一步研究光的性质。
例如，通过光栅测量的光谱可以探索光的色散性质，即不同波长的光在通过介质时折射角度的差异。
3. 验证理论和测量方法：光栅测量光波波长的实验可以用来验证光学理论和测量方法的准确性。
通过与理论值的比较，可以检验光学理论的有效性，并校准和改进测量设备与方法。
4. 应用于物理和工程领域：光栅测量光波波长实验的结果可以应用于各个物理和工程领域。
例如，在光谱学中，可以利用测量得到的光谱数据来分析不同物质的化学成分；在光通信中，可以控制光波的波长来调制信号传输的速率；在天文学中，可以通过测量来自星体的光谱来研究宇宙的结构和演化等等。
光栅特性及测定光波波长-实验报告
II. 调节光栅使其刻痕与仪器转轴平行：松开望远镜的紧固螺丝，转动望远 镜，找到光栅的一级和二级衍射谱线，±1，±2，…级谱线分别位于 0 级谱线两 侧。调节各条谱线中点与分划板缘心重合，即使两边光谱等高。调好后，再返 回检查光栅平面是否与平行光管光轴垂直。，若有改变，则要反复调节，知道两 个条件均能满足。 2. 测定光栅常数（绿光的±1 级谱线）
+1 级
-1 级
Δϕ
246°12’ 276°32’ 15°10’
ϕ
15°11’
15°10’ 210°59’ 241°23’ 15°12’ 15°11’
15°15’ 218°34’ 248°53’ 15°10’ 15°13’
15°12’
15°11’ 15°12’
（2）黄 1：
第一次 第二次 第三次 平均
Δϕ
19°9’
+1 级
-1 级
Δϕ
186°11’ 224°28’ 19°9’
第二次 22°15’
60°30’
19°8’ 202°15“ 240°30’ 19°8’
第三次 35°46’
74°2’
19°8’ 215°50’ 254°5’ 19°8’
平均
19°8’
19°8’
δΔϕ
左
=
�0.00022
+
e2 3
左游标读数
+1 级
-1 级
25°58’

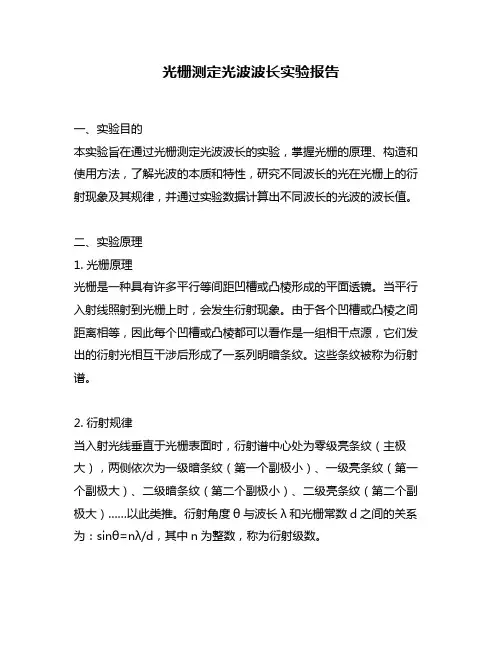

光栅测定光波波长实验报告
光栅测定光波波长实验报告一、实验目的本实验旨在通过光栅测定光波波长的实验，掌握光栅的原理、构造和使用方法，了解光波的本质和特性，研究不同波长的光在光栅上的衍射现象及其规律，并通过实验数据计算出不同波长的光波的波长值。
二、实验原理1. 光栅原理光栅是一种具有许多平行等间距凹槽或凸棱形成的平面透镜。
当平行入射线照射到光栅上时，会发生衍射现象。
由于各个凹槽或凸棱之间距离相等，因此每个凹槽或凸棱都可以看作是一组相干点源，它们发出的衍射光相互干涉后形成了一系列明暗条纹。
这些条纹被称为衍射谱。
2. 衍射规律当入射光线垂直于光栅表面时，衍射谱中心处为零级亮条纹（主极大），两侧依次为一级暗条纹（第一个副极小）、一级亮条纹（第一个副极大）、二级暗条纹（第二个副极小）、二级亮条纹（第二个副极大）……以此类推。
衍射角度θ与波长λ和光栅常数d之间的关系为：sinθ=nλ/d，其中n为整数，称为衍射级数。
三、实验步骤1. 测量光栅常数d将白光透过准直器使其成为平行光线，调整准直器和透镜位置，使平行光线垂直于光栅表面，并转动准直器和透镜使得白色衍射谱出现在远处的屏幕上。
测量出零级亮条纹的位置，并记录下屏幕距离光栅的距离L1。
移动屏幕至一级亮条纹位置，测量出一级亮条纹到零级亮条纹的距离L2。
计算出光栅常数d=L2/n，其中n为总共出现了多少个一级亮条纹。
2. 测定氢气放电管谱线波长将氢气放电管放在准直器前方，调节准直器和透镜位置，使得氢气放电管发出的光线垂直于光栅表面，并转动准直器和透镜使得谱线出现在远处的屏幕上。
测量出零级亮条纹的位置，并记录下屏幕距离光栅的距离L1。
移动屏幕至一级亮条纹位置，测量出一级亮条纹到零级亮条纹的距离L2。
计算出氢气放电管谱线波长λ=sinθd/n，其中n为总共出现了多少个一级亮条纹。
3. 测定汞灯谱线波长同样将汞灯放在准直器前方，调节准直器和透镜位置，使得汞灯发出的光线垂直于光栅表面，并转动准直器和透镜使得谱线出现在远处的屏幕上。
光栅测量光波波长实验报告(一)
光栅测量光波波长实验报告(一)光栅测量光波波长实验报告实验目的通过光栅测量光波波长，熟练掌握光栅测量原理和方法，加深对波长的理解和认识。
实验原理光栅测量光波波长的原理是利用光栅的作用，将光分离成颜色条带，用公式dsinθ=mλ计算光的波长。
实验内容1.测量氢气谱线的波长。
2.测量汞灯谱线的波长。
实验步骤1.调节光源，使其对准光栅。
2.调节准直器，使光源的光线垂直入射光栅。
3.调节望远镜，找到零级衍射条纹。
4.记录各级衍射条纹的角度和明暗情况。
5.用公式dsinθ=mλ计算光的波长。
实验结果1.氢气谱线的波长：•蓝线：434nm•绿线：486nm•红线：656nm2.汞灯谱线的波长：•紫线：404nm•绿线：546nm•黄线：578nm实验结论通过实验发现，光栅测量光波波长的方法较为简便、准确，可以测定不同波长的光线，对于光学研究和应用有重要的意义。
实验分析实验中发现，测量光波波长的主要依据是光栅原理和计算公式。
光栅的作用是将光线分离成颜色带，而计算公式是根据衍射原理和光栅性质得出的，可以精确计算出光的波长。
此外，实验中要注意光源和准直器的调整，特别是将光源光线垂直入射光栅时要仔细调节，否则会影响测量的准确性。
另外，在记录各级衍射条纹时，应该在暗房中进行，以免环境光的影响。
实验改进为了减小实验误差，可以采取以下改进措施：1.使用更高精度的仪器减少误差。
2.加强对光源和准直器的校准，确保光线垂直入射光栅。
3.统计多组数据，计算平均值，并考虑误差范围。
总结光栅测量光波波长实验是一项基础实验，对于深入理解光学原理和方法有重要作用。
合理的实验步骤和改进措施能够保证实验数据的准确性，加深对光栅测量原理和方法的理解。
光栅衍射与光波波长的测定实验报告
光栅衍射与光波波长的测定实验报告目录一、实验目的 (2)1. 理解光栅的基本原理和作用 (2)2. 学会使用光栅光谱仪进行光栅衍射实验 (3)3. 测定入射光和衍射光的波长 (4)二、实验原理 (5)1. 光栅方程 (6)2. 惠更斯-菲涅耳原理 (7)3. 菲涅耳衍射 (7)4. 夫琅禾费衍射 (8)5. 光波波长测定 (10)三、实验仪器与材料 (11)1. 光栅光谱仪 (11)2. 可调谐激光器 (12)3. 高精度光杠杆 (14)4. 微倾螺旋 (15)5. 滤光片 (16)四、实验步骤 (17)五、实验数据与结果分析 (19)1. 记录实验过程中的所有数据，包括衍射图谱、波长计算值等 (20)2. 对比实验数据与理论预期，分析光栅性能和波长测定结果的准确性213. 编写实验报告，总结实验过程、结果与讨论 (22)六、实验误差分析与改进措施 (22)1. 分析实验误差来源，如仪器误差、操作误差等 (24)2. 提出改进措施，如优化仪器设置、提高操作技能等 (25)3. 对实验结果进行修正，以提高测量精度 (26)七、实验结论 (27)一、实验目的本实验旨在通过光栅衍射与光波波长的测定，深入理解光栅的基本原理及其在光学信息处理、通信和显示技术等领域的应用。
实验过程中，我们将观察并分析光栅产生的衍射图样，测量光波波长，并探究光栅常数与衍射效率之间的关系。
通过实验操作，培养学生的动手能力和科学实验素养，提高其解决实际问题的能力。
1. 理解光栅的基本原理和作用本实验旨在探究光栅衍射现象与光波波长的关系，为了更好地理解实验内容，我们首先需深入理解光栅的基本原理和作用。
光栅是一种具有周期性结构的光学元件，其表面由一系列等宽等间距的狭窄透光条和遮挡条组成。
当光束入射到光栅上时，由于光栅的周期性结构，会发生衍射现象。
衍射是波（如光波）在遇到障碍物或穿过小孔时产生的一种物理现象，光波会被分散成不同的方向，形成明暗相间的条纹。
用光栅测量光波波长
用光栅测量光波波长实验报告学院班级学号姓名实验目的与实验仪器【实验目的】（1）学习调节和使用分光仪观察光栅衍射现象。
（2）学习利用光栅衍射测量光波波长的原理和方法。
（3）了解角色散与分辨本领的意义及测量方法。
【实验仪器】JJY分光仪(1’)、光栅、平行平面反射镜、汞灯等。
实验原理（限400字以内）1、光栅方程主极大的级数限制：2、光栅色散本领与分辨本领光栅的分光原理：波长越长，衍射角越大。
色散现象：入射光是复合光，不同的波长被分开，按从小到大依次排列，成为一组彩色条纹，就是光谱。
K级次的角色散率：光栅的分辨本领定义为刚好能分辨开的两条单色谱线的波长差与这两种波长的平均值之比：实验步骤光栅方程是在平行光垂直入射到光栅平面的条件下得出的，因此要按此要求调节仪器：1）按实验4.14【实验装置】部分的“1.分光仪的构造”和“2.分光仪的调节”内容调节好分光仪。
2）调节光栅平面使之与平行光管光轴垂直：调B2或B3十字水平线。
3）调节光栅使其透光狭条与仪器主轴平行：调B1使谱线高度一致。
4）用汞灯照亮平行光管的狭缝，设平行光垂直照射在光栅上，转动望远镜定性观察谱线的分布规律与特征；然后改变平行光在光栅上的入射角度，转动望远镜定性观察谱线的分布的变化。
5）测量肉眼可以很清楚看到的汞灯蓝色、绿色、黄色I、黄色II四条谱线。
使望远镜对准中央亮线，向左转动，对观察到的每一条汞光谱线，使谱线中央与分划板的垂直线重合，将望远镜此时的角位置记录到表5.8-1到5.8-4中。
同样的，向右转动，将望远镜此时的角位置记录到表5.8-1到5.8-4中。
读数：【分析讨论】讨论光栅的作用、汞光谱线的分布规律与特征、平行光入射角度对谱线分布的影响等，对实验结果进行评价。
答：1、光栅主要有四个基本性质:色散、分束、偏振和相位匹配，光栅的绝大多数应用都是基于这四种特性。
光栅的色散是指光栅能够将相同入射条件下的不同波长的光衍射到不同的方向，它使得光栅取代棱镜成为光谱仪器中的核心元件；光栅的分束特性是指光栅能够将一束入射单色光分成多束出射光的本领；光栅的相位匹配性质是指光栅具有的将两个传播常数不同的波祸合起来的本领。
用透射光栅测定光波波长实验报告
竭诚为您提供优质文档/双击可除用透射光栅测定光波波长实验报告篇一：物理实验报告《用分光计和透射光栅测光波波长》物理实验报告《用分光计和透射光栅测光波波长》【实验目的】观察光栅的衍射光谱，掌握用分光计和透射光栅测光波波长的方法。
【实验仪器】分光计，透射光栅，钠光灯，白炽灯。
【实验原理】光栅是一种非常好的分光元件，它可以把不同波长的光分开并形成明亮细窄的谱线。
光栅分透射光栅和反射光栅两类，本实验采用透射光栅，它是在一块透明的屏板上刻上大量相互平行等宽而又等间距刻痕的元件，刻痕处不透光，未刻处透光，于是在屏板上就形成了大量等宽而又等间距的狭缝。
刻痕和狭缝的宽度之和称为光栅常数，用d表示。
由光栅衍射的理论可知，当一束平行光垂直地投射到光栅平面上时，透过每一狭缝的光都会发生单缝衍射，同时透过所有狭缝的光又会彼此产生干涉，光栅衍射光谱的强度由单缝衍射和缝间干涉两因素共同决定。
用会聚透镜可将光栅的衍射光谱会聚于透镜的焦平面上。
凡衍射角满足以下条件k=0，±1，±2，?(10)的衍射光在该衍射角方向上将会得到加强而产生明条纹，其它方向的光将全部或部分抵消。
式（10）称为光栅方程。
式中d为光栅的光栅常数，θ为衍射角，λ为光波波长。
当k=0时，θ=0得到零级明纹。
当k=±1，±2?时，将得到对称分立在零级条纹两侧的一级，二级?明纹。
实验中若测出第k级明纹的衍射角θ，光栅常数d已知，就可用光栅方程计算出待测光波波长λ。
【实验内容与步骤】1．分光计的调整分光计的调整方法见实验1。
2．用光栅衍射测光的波长（1）要利用光栅方程(10)测光波波长，就必须调节光栅平面使其与平行光管和望远镜的光轴垂直。
先用钠光灯照亮平行光管的狭缝，使望远镜目镜中的分划板上的中心垂线对准狭缝的像，然后固定望远镜。
将装有光栅的光栅支架置于载物台上，使其一端对准调平螺丝a，一端置于另两个调平螺丝b、c的中点，如图12所示，旋转游标盘并调节调平螺丝b或c，当从光栅平面反射回来的“十”字像与分划板上方的十字线重合时，如图13所示，固定游标盘。
光栅测定光波波长实验要求
光栅测定光波波长实验要求
光栅测定光波波长实验要求如下：
1. 实验原理：使用光栅原理来测定光波的波长。
光栅是一种有大量平行光栅线的透明介质，当光通过光栅时，会发生衍射现象，形成多个亮度不同的衍射光束。
根据衍射现象和光栅的特性，可以通过测量衍射光束的角度和光栅线数来计算光波的波长。
2. 实验仪器：光源、准直镜、透镜、光栅、平行光管、光电管、测量仪器等。
3. 实验步骤：
- 构建实验装置：将光源放置在准直镜前方，通过透镜将光线准直，使光线平行射向光栅。
将光栅安装在平行光管内，并调整角度使得光线垂直射向光栅。
- 对光栅进行调节：调整光栅的位置和角度，使得衍射的一级亮点清晰可见。
- 测量衍射角度：使用测量仪器测量衍射光束的角度。
可以通过测量衍射光束与水平方向的夹角来确定衍射角度。
- 计算波长：根据光栅的特性和测得的衍射角度，使用光栅公式进行计算，得到光波的波长。
4. 实验注意事项：
- 实验环境应保持暗室或低光强环境，以减少背景杂散光的干扰。
- 光栅和光源应调整到适当的位置和角度，使得衍射亮点清晰可见。
- 测量时应尽量避免手触摸光栅，以免对实验结果产生影响。
- 在测量角度时，应尽量减小误差，可以采取多次测量、平均值等方法来提高精度。
5. 实验结果分析：对测得的光波波长进行统计和分析，比较实验结果与理论值的差异，评价实验方法的准确性和可靠性。
光栅衍射法测光波波长实验报告
光栅衍射法测光波波长实验报告目录一、实验目的与要求 (2)1. 实验目的 (2)2. 实验要求 (3)二、实验原理 (3)1. 光栅基本原理 (4)2. 衍射原理简介 (5)3. 光波波长测量方法 (6)三、实验仪器与材料 (7)1. 主要仪器 (8)双缝干涉仪 (8)读取装置 (9)2. 实验材料 (11)光波源 (11)透明介质 (13)测量尺 (14)四、实验步骤 (15)1. 光路搭建 (16)2. 数据采集 (18)3. 数据处理 (19)4. 结果分析 (20)五、实验结果与讨论 (20)1. 实验数据记录 (21)2. 数据处理与分析 (22)3. 结果讨论 (23)实验误差分析 (24)结果合理性探讨 (25)六、实验结论与展望 (26)1. 实验结论 (27)2. 实验不足与改进 (28)3. 未来研究方向 (30)一、实验目的与要求本次实验的目的是通过光栅衍射法测量光波的波长，光栅衍射作为一种重要的光学现象，在研究光的波动性和干涉性方面具有重要的应用价值。
通过本实验，我们希望能够加深对光栅衍射现象的理解，并准确地测量出光波的波长，进一步探究光波的特性。
本实验旨在通过光栅衍射法测量光波波长，加深对光栅衍射现象的理解，掌握相关实验技能和技术，为今后的学习和研究打下坚实的基础。
1. 实验目的理论联系实际：将所学的光学理论应用于实际问题解决中，通过实验手段验证理论的正确性。
掌握光栅衍射的基本原理：通过实验观察并分析光栅衍射现象，理解光栅对光的散射作用以及衍射图样的形成机制。
学习使用光栅仪器：熟练掌握光栅测长仪的使用方法，能够准确测量光栅常数。
提高实验技能：通过实际操作，提高动手能力、分析问题和解决问题的能力，培养科学严谨的实验态度。
拓展知识面：了解现代光学技术在其他领域的应用，如光谱分析、光学计量等，激发对光学技术的兴趣和探索欲望。
2. 实验要求准备实验器材，包括光源、光栅、透镜、光学仪器等。
用光栅测光波波长
用光栅测光波波长【实验内容】观测汞灯黄1、黄2、绿、蓝紫四条谱线的波长，要求测出每一条谱线±1、±2级的衍射角。
【实验目的】1．进一步学习分光计的调整和使用。
2. 加深对光的衍射理论及光栅分光原理的理解3. 掌握用透射光栅测定光波波长的方法。
【仪器用具】1. 分光计2.汞灯3. 光栅【实验原理】光栅是根据多缝衍射原理制成的一种分光元件。
它不仅适用于可见光，还能用于红外和紫外光波。
由于制造方法或用途不同，光栅的种类很多，有刻痕光栅和全息光栅之分；有透射光栅和反射光栅之分等等。
本实验选用透射式平面刻痕光栅，它在光栅上每毫米刻有n 条刻痕，其光栅常数d = 1/n。
现代光栅技术可使n多达一千条以上。
当一束平行单色光垂直入射到光栅上，透过光栅的每条狭缝的光都产生有衍射，而通过光栅不同狭缝的光还要发生干涉，因此光栅的衍射条纹实质应是衍射和干涉的总效果。
设光栅的透明狭缝宽度为a，刻痕宽度为b，相邻两缝间的距离d=a+b，称为光栅常数，它是光栅的重要参数之一。
图1 光栅衍射如图1所示，光栅常数为d的光栅，当单色平行光束与光栅法线平行入射于光栅平面上，光栅出射的衍射光束经过透镜会聚于焦平面上，就产生一组明暗相间的衍射条纹。
设衍射光线与光栅法线所成的夹角（即衍射角）为φ，则相邻透光狭缝对应位置两光线的光程差为（1）当此光程差等于入射光波长的整数倍时，多光束干涉使光振动加强而在距离O点x处产生一个极大值，即明条纹。
多缝缝间干涉的极大称为光栅衍射的主极大，其角位置满足下面的主极大方程：(k=0，±1，±2…)，（2）式中λ为单色光波长，k是亮条纹级次，为k级谱线的衍射角，此式称为光栅方程，它是研究光栅衍射的重要公式。
如果平行光束与光栅法线成角度i入射于光栅平面上，则光栅方程可写为(k=0，±1，±2…). （3）由公式（2）可以看出，如果入射光为复色光，k=0时，有：，不同波长的零级亮纹重叠在一起，则零级条纹仍为复色光。
光栅测定光波波长
1.1用透射光栅测定光波波长用平面透射光栅得到日光灯白光的夫朗和费衍射条纹，其中可以清晰的得到汞光谱中的绿线（546.07nm λ=），钠光谱中的二黄线（1589.592D nm λ=，2588.995D nm λ=）。
若d 为光栅常数，θ为衍射角，λ为光波波长，k 为光谱级数（0,1,2k =±± ），则产生衍射亮条纹的条件为：sin d k θλ= （光栅方程）（1）测量光栅常数用汞灯光谱中的绿线（546.07nm λ=）作为已知波长测量光栅常数d 。
测量公式： sin k d λθ=（2）测量未知波长已知光栅常数d ，测量钠灯光谱中的二黄线波长1D λ和2D λ。
测量公式： sin d kθλ=（3）测量透射光栅的角色散已知钠光谱中的二黄线的波长差λ∆，测出钠光谱中的二黄线的衍射角，求光栅的角色散D 。
测量公式： D θλ∆=∆1.2分光计测量光波波长当一束平行光垂直入射到光栅上，产生一组明暗相间的衍射条纹，原理如图 9— 1所时，其夫朗和费衍射主极大由下式决定：λm d =Φsin式中：d ：光栅常数 d = a + bΦ：衍射角m ：主极大级次 m = 0 ，±1， ±2此式称光栅方程由（9 — 1）式得 ：md Φ=sin λ由此可以看出：只要测出任意级次的某一条光谱线的衍射角，即可计算出该光波长。
1.3牛顿环测量钠光灯谱线的波长根据理论计算可知，在反射光中暗环半径rk 与入射光的波长λ和透镜球面的曲率半径R 之间的关系是()21λkR r k=式中，k 为正整数0，1，…，k ，称为环的级数。
由上式可知，如果用已知波长的单色产生牛顿环，当已知暗环的半径rk ，就可算出透镜球面的曲率半径R;若已知R ，测出rk ，就可算出产生牛顿环的光波波长λ。
钠光灯谱线的波长为：()()Rn m D D n m--=422λ1.4用迈克尔逊干涉仪测激光波长1、光程：折射率与路程的乘积，nr =∆2、分振幅干涉：波面的个不同部分作为发射次波的光源，次波本身分成两部分，做不同的光程，重新叠加并发生干涉。
用透射光栅测量光波波长
补5用透射光栅测量光波波长光栅是重要的分光元件，和棱镜一样，被广泛应用于单色仪，摄谱仪等光学仪中。
光栅实际上是一组数量极大的平行排列的，等宽、等距狭缝。
应用透射光工作的称为透射光栅，应用反射光工作的称为反射光栅。
本实验主要采用透射光栅来进行测量。
【实验目的】1. 加深对光栅分光原理的理解。
2. 使用透射光栅测定光栅常量，光波波长和光栅角色散。
3. 进一步练习分光计的调节和使用，并了解在测量中影响测量精度的因素。
【实验仪器】分光计，平面透射光栅，汞灯，钠灯，等。
【实验原理】如图B5-1所示，设S为位于透镜L!物方焦面上的细长狭缝光源，G为光栅,图B5 —1光栅上相邻狭缝的间距为d。
自光源S射出的光，经透镜L i后，成为平行光且垂直照射于光栅平面G上，平行光通过光栅狭缝时产生衍射，凡与光栅法线成二角的衍射光经透镜L2后，会聚于象方焦平面的点，其产生衍射亮条纹的条件为d si nr 二k，(B5-1)(B5 —1)式称为光栅方程，式中二为衍射角，’为光波波长，k是光谱级数(k = 0，±1，± 2, )，d称为光栅常量。
衍射亮条纹实际上是光源狭缝的衍射象，是一条条锐细的亮线。
当k=0时，在二=0的方向上，各种波长的亮线重叠在一起，形成白色的零级亮线。
对于k的其它数值，不同波长的亮线岀现在不同方向上，形成光谱，此时各波长的亮线称为光谱线。
而与k的正、负两组值所对应的两组光谱，则对称地分布在零级亮线的两侧。
因此，可以根据式(B5-1)在测定衍射角二的条件下，确定d和■间关系(通常考虑k= 士1时的情形)，也就是说只要知道光栅常量d，就可以求岀未知光波长■；反之，当某特征光的波长■为已知时，就可以求出光栅常量d。
这样就为我们进行光谱分析提供了方便而快捷的方法。
式(B5-1)的推导十分简单，因为dsinr就是相邻两狭缝光的光程差，光程差为波长的整数倍时，显然有相干光干涉会增强，各狭缝的光束增强形成相应波长光波的亮线。
1用光栅测定光波波长
用光栅测定光波波长由于光栅是具有较大的色散率和较高的分辨本领，故它已被广泛地装配在各种光谱仪器中。
本实验利用透射光栅测定光波波长，并复习分光计的调节和使用方法。
实验目的1.观察光线通过光栅后产生的衍射现象。
2.测定衍射光栅的光栅常数、光波波长、光栅角色散。
实验原理及方法如图1所示，当单色平行光垂直照射在光栅平面上时，透过各狭缝的光因衍射而向各个方向传播，经透镜会聚后相互干涉，并在透镜焦平面上形成一条条间距不等的明条纹（称为光谱线）。
根据光栅衍射理论，各级谱线的位置可由下式决定：λϕk d k =sin （k =0，±1，±2，±3，……） （1）式中d =a +b 为光栅常数，λ为入射光波长，k 是谱线级数，k ϕ是k 级谱线的衍射角。
该式称为光栅方程。
a 、b 为缝宽和间距。
在ϕ=0处，可观察到中央主极大条纹，称为零级谱线。
图1若入射光是复色光，则由式（1）可以看出：在光栅常数一定时，同级谱线由于波长不同将有不同的衍射角，谱线的位置也就不同。
因而除k ϕ=0方向上，对应于k =0的各色零级谱线相互重叠在一起，在零级谱线两侧对称分布的各级谱线都按波长大小依次排列，形成彩色的光栅光谱，如图2所示。
由光栅方程，对λ微分，可得光栅的角色散ϕλϕcos d d d k D == （2） 角色散是光栅又一重要参数，表示单位波长间隔两单色光谱线之间角间距。
由式（2）可知，d 越小，D 越大；k 越高，D 越大。
图2仪器构造及使用分光计、光栅、平面镜、汞灯等。
光栅是一组数目极多的等宽、等间距且平行排列的狭缝，能产生谱线间距较宽的匀排光谱。
产生的光谱亮度比用棱镜分光时小，但分辨本领比棱镜大。
光栅不仅适用可见光，还可用于红外光和紫外光。
常用光栅有透射光栅和反射光栅两种。
透射光栅是在光学玻璃上刻划出大量相互平行、等宽等间隔刻痕制成，当光线照到光栅上时，刻痕处由于散射不透光，而未经刻划的部分就成了透光的狭缝。
光栅测波长实验报告
竭诚为您提供优质文档/双击可除光栅测波长实验报告篇一：光栅衍射实验报告4.10光栅的衍射【实验目的】(1)进一步熟悉分光计的调整与使用;(2)学习利用衍射光栅测定光波波长及光栅常数的原理和方法;(3)加深理解光栅衍射公式及其成立条件。
【实验原理】衍射光栅简称光栅，是利用多缝衍射原理使光发生色散的一种光学元件。
它实际上是一组数目极多、平行等距、紧密排列的等宽狭缝，通常分为透射光栅和平面反射光栅。
透射光栅是用金刚石刻刀在平面玻璃上刻许多平行线制成的，被刻划的线是光栅中不透光的间隙。
而平面反射光栅则是在磨光的硬质合金上刻许多平行线。
实验室中通常使用的光栅是由上述原刻光栅复制而成的，一般每毫米约250~600条线。
由于光栅衍射条纹狭窄细锐，分辨本领比棱镜高，所以常用光栅作摄谱仪、单色仪等光学仪器的分光元件，用来测定谱线波长、研究光谱的结构和强度等。
另外，光栅还应用于光学计量、光通信及信息处理。
1．测定光栅常数和光波波长光栅上的刻痕起着不透光的作用，当一束单色光垂直照射在光栅上时，各狭缝的光线因衍射而向各方向传播，经透镜会聚相互产生干涉，并在透镜的焦平面上形成一系列明暗条纹。
如图1所示，设光栅常数d=Ab的光栅g，有一束平行光与光栅的法线成i角的方向，入射到光栅上产生衍射。
从b点作bc垂直于入射光cA，再作bD垂直于衍射光AD，AD与光栅法线所成的夹角为?。
如果在这方向上由于光振动的加强而在F处产生了一个明条纹，其光程差cA+AD必等于波长的整数倍，即：d?sin??sini??m?（1）在光栅法线两侧时，（1）式括号内取负号。
如果入射光垂直入射到光栅上，即i=0，则（1）式变成：图1光栅的衍射式中，?为入射光的波长。
当入射光和衍射光都在光栅法线同侧时，（1）式括号内取正号，dsin?m?m?（2）这里，m=0，±1，±2，±3，…，m为衍射级次，?m第m级谱线的衍射角。
图2衍射光谱的偏向角示意图图3光栅衍射光谱2．用最小偏向角法测定光波波长如图2所示，波长为?的光束入射在光栅g上，入射角为i，若与入射线同在光栅法线n一侧的m级衍射光的衍射角为沪，则由式(1)可知d?sin??sini??m?（3）若以△表示入射光与第m级衍射光的夹角，称为偏向角，i（4）显然，△随入射角i而变，不难证明??i时△为一极小值，记作?，称为最小偏向角。
光栅测定光波波长实验报告
光栅测定光波波长实验报告1. 背景光栅测定光波波长实验是光学基础实验中一项重要的实验内容，通过实验可以测定出光波的波长大小。
光栅是一种光学元件，其具有周期性的透明或不透明槽槽结构，可用于分析光的光谱特性。
本实验基于这一原理，通过测量光栅所产生的衍射光条纹的间距，从而得出光波的波长。
2. 实验目的本实验的目的是使用光栅测量单色光的波长，并通过实验结果验证光栅公式的有效性。
3. 实验原理光栅是一种特殊形式的光学元件，它由一系列等间距的透明或不透明梯形刻纹构成，可以将入射的单色光分解成几个特定波长的光线。
当光束通过光栅时，会发生衍射现象，形成一系列亮暗相间的光条纹，即衍射光谱。
光栅的衍射光谱可以由以下公式描述：n⋅λ=d⋅sin(θ)其中，n为衍射级次，λ为波长，d为光栅常数，θ为衍射角。
本实验中，我们通过改变入射光的波长和测量衍射光条纹的间距d，可以根据公式求解出波长λ。
4. 实验步骤4.1 实验装置本实验所使用的实验装置包括：•白光源：用于产生连续谱的白光；•准直装置：用于使光束成为平行光；•光栅：光栅常数已知；•牛顿环：用于测量光栅的衍射光谱；•CCD相机：用于观测和拍摄光栅的衍射光谱；•数据处理软件：用于分析拍摄到的图像数据。
4.2 实验步骤1.将白光源接通电源，并通过准直装置使光线成为平行光；2.将光栅放置在光路中，使其与入射光成一定夹角；3.调整入射光线角度，使光栅的衍射图样清晰可见；4.使用CCD相机拍摄光栅的衍射图像；5.使用数据处理软件对图像进行处理，测量衍射级次和条纹间距；6.重复几次实验，以提高数据的准确性；7.统计实验数据，利用光栅公式计算波长。
5. 实验结果与分析通过实验测量得到的数据，我们可以根据光栅的公式计算出波长的值，并与理论值进行比较。
实验结果表明，测量得到的波长值与理论值相符，误差较小。
这证实了光栅公式的有效性，并验证了实验的准确性。
6. 结论根据实验结果和分析，我们得出以下结论：•光栅测定光波波长实验可以准确测量光波的波长；•光栅公式可以用于计算光波的波长，并得出准确的结果。
用光栅最小偏向角法测定光波波长
用光栅最小偏向角法测定光波波长
光栅最小偏向角法是一种用于测量光波波长的常见方法。
其原理基于一个简单
的物理学原理：即一束光线以相同速度穿过不同的物质时，它们的偏振模式将会出现偏转。
光栅最小偏向角法就基于这一原理，根据它的偏转角度测量光的波长。
光栅最小偏向角法的实施步骤为：首先，当光穿过一个柱面透镜时，会将光分
离为两个偏振状态，一般表示为纵振和横振；其次，将这两个偏振状态的光线通过另一个柱面透镜传至安装在角度（θ）上的光栅上，以此角度来测量其临界波长；最后，将测量出的峰值的偏向角度（θ）与临界波长的偏向角度（θ）之比例关系用一元一次方程求出。
所得的结果则代表光波波长的数值。
光栅最小偏向角法的优点在于准确实用，特别是对于对波长有特殊要求的场合，准确性可达到微米级别。
它也适用于交叉偏向光栅，以便满足其他特定应用场景。
光栅最小偏向角法同样也具备快速高效的特点，还可以支持在线连续采样，足以满足大多数工业应用需求。
综上所述，光栅最小偏向角法是用于测量光波波长的一种有效而准确的方法。
该方法具有准确性高、快速便捷等特点，故受到科学研究和工业应用双重青睐。
光栅特性及测定光波波长
。根据瑞利判据，两
条刚好能被分开的谱线规定为： 其中一条谱线的极强正好落在另一条谱线的极弱上。 由此条 件可知，光栅的分辨本领公式为 ������ = ������������ 其中������是光栅有效使用面积内的刻线总数目。 “角色散率”������定义为同一级两条谱线衍射角之差Δ������与它们的波长差Δ������之比。 它只反应两条谱 线中心分开的程度，而不涉及他们是否能够分辨。 Δ������ ������ ������ = = Δ������ ������ cos ������
狭缝像和亮十字像重合。测试光栅平面与平行光管光轴垂直固定游标盘。 b) 调节光栅使其刻痕与仪器转轴平行。松开望远镜的紧固旋钮，转动望远镜，找到光 栅的一级和二级谱线，±1, ±2, ⋯级的谱线分别位于 0 级谱线的两侧，调节������3 ，使 得各条谱线中点与分划板圆心重合， 即使两边光谱等高。 调好后再分回来检查光栅 平面是否仍保持与平行光管垂直，若有改变，则要反复调节，知道以上两个条件均 能满足。 2. 测定光栅常量 以水银灯为光源，整体移动分光计，对准光源，使水银灯大体位于平行光管的光轴上。 测出������ = ±1级，波长为546.07������������绿光的衍射角������+1 和������−1 。重复测量 3 次，求出平均值 ������1 实验结果如下 ������1 1 2 3 195° 20′ 195° 20′ 195° 19′
实验内容
1. 仪器调节 a) 调节光栅平面与平行光管光轴垂直。 先用水银灯把平行光管的狭缝照亮， 使望远镜 目镜中分划板中心垂直线对准狭缝像，然后固定望远镜，把光栅放置在载物台上， 根据目测尽可能做到 ������3 在光栅平面上， ������1 ������2 垂直于光栅平面。用自准直法调节 ������1 ，������2 ，直到从光栅平面反射回来的亮十字像与分划板������������线重合再调节平行光管
用光栅测定光波波长实验报告
一、实验目的1. 了解光栅的基本特性和应用。
2. 掌握利用光栅衍射原理测定光波波长的实验方法。
3. 培养实验操作技能，提高观察和分析问题的能力。
二、实验原理光栅是一种重要的分光元件，其原理基于光的衍射现象。
当一束平行光垂直照射到光栅平面上时，光栅的狭缝会对光产生衍射，导致光在空间中发生色散。
根据衍射光栅的光栅方程，可以计算出光波的波长。
光栅方程：dsinθ = kλ其中，d为光栅常数，θ为衍射角，k为衍射级次，λ为光波波长。
三、实验仪器与设备1. 光栅光谱仪（含分光计、光栅、平行平面反射镜、汞灯等）2. 计时器3. 尺子4. 记录本四、实验步骤1. 将光栅光谱仪放置在实验台上，确保光栅平面与地面垂直。
2. 将汞灯放置在光谱仪的光源位置，调整光源使光束垂直照射到光栅平面上。
3. 调节望远镜，使其对准光栅平面，观察光栅衍射光谱。
4. 改变光栅与望远镜之间的距离，观察光谱的变化，找到清晰的衍射光谱。
5. 使用尺子测量光栅常数d，记录数据。
6. 在光谱中找到汞灯的蓝、绿、黄三条谱线，分别测量其衍射角θ。
7. 根据光栅方程，计算出蓝、绿、黄三条谱线的波长λ。
8. 计算波长测量结果的平均值，与标准波长值进行比较。
五、实验数据与结果1. 光栅常数d：0.5 mm2. 蓝色谱线衍射角θ：30°3. 绿色谱线衍射角θ：45°4. 黄光谱线衍射角θ：60°5. 蓝光谱线波长λ：486.1 nm6. 绿光谱线波长λ：546.1 nm7. 黄光谱线波长λ：577.0 nm8. 波长测量平均值：566.2 nm六、实验结果分析1. 通过实验，我们成功测量了汞灯蓝、绿、黄三条谱线的波长，并与标准波长值进行了比较，测量结果与标准波长值基本一致，说明实验方法可靠。
2. 在实验过程中，我们发现光栅常数d对波长测量结果有较大影响，因此在实验中要准确测量光栅常数d。
3. 光栅衍射光谱的清晰程度与光栅质量、光源强度等因素有关，实验中要注意选择合适的光栅和光源。
用光栅测量光波波长
用光栅测量光波波长光栅是在一块透明板上刻有大量平行刻痕的光学元件，在每条刻痕处，光会向各个方向散射，光只能从刻痕间狭缝中通过。
因此，可以把光栅看成一组数目很多、排列紧密、均匀而又平行的狭缝，这种根据多缝衍射原理制成的衍射光栅，能产生间距较宽的匀排光谱，从而将复色光分解成光谱，是一种重要的分光元件，可广泛应用于物质光谱分析、计量、光通讯信息处理等方面。
光栅产生的谱线亮度虽比棱镜光谱要小，但谱线间距较宽，因此，它的分辨本领比棱镜高。
光栅分为投射式和反射式两类，在结构上又分为平面光栅、阶梯光栅和凹面光栅几种。
本实验用的是透射式平面全息光栅。
一、实验目的1.进一步熟悉分光计的调整和使用2.观察光栅衍射光谱，测量汞灯谱线波长。
二、仪器用具分光计、光栅、汞灯、平行平面镜。
三、实验原理当一束平行光照射在光栅上时，光栅中每条狭缝都将产生衍射，透过各个狭缝的光波间还要发生干涉，所以光栅衍射条纹是两者效果的总和。
当一束平行光与光栅法线i入射于光栅平面上时产生衍射，如图2-112所示。
设衍射光线与光栅表面法线所夹的衍射角为θ，该方向上的平行衍射光线用透镜会聚起来，当相互干涉使光振动加强时，则在F点产生一亮线，其光程差必等于入射波长λ的整数倍。
即θ=++k=BDCBλdik=,0,1,2±))1(±sin(sin式中λ为单色光波长，k是亮条纹级数，衍射光线在光栅平面法线左侧时，θ为正值，在法线右侧时，θ为负值（见图2-112），式（1）称为光栅方程。
为了方便通常都是在平行光垂直入射的情况下来进行实验的，此时I=0，光栅方程变为θ=k=dλ±k,2±)2(,0,1sin式中 d = a+b，称为光栅常数，a为透光部分宽度，b为不透光部分宽度，k为亮线级数。
如果入射光是复色光，则由式（2）可知，波长λ不同，衍射角θ也不同（k=0级除外），于是复色光被分解，在透镜焦平面上，就会形成在中央亮线两侧对称分布着的各级彩色亮线，成为光栅光谱。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
用透射光栅测定光波波长
用平面透射光栅得到日光灯白光的夫朗和费衍射条纹，其中可以清晰的得到汞光谱中的绿线（546.07nm λ=），钠光谱中的二黄线（1589.592D nm λ=，2588.995D nm λ=）。
若d 为光栅常数，θ为衍射角，λ为光波波长，k 为光谱级数（0,1,2k =±± ），则产生衍射亮条纹的条件为：
sin d k θλ= （光栅方程）
（1）测量光栅常数
用汞灯光谱中的绿线（546.07nm λ=）作为已知波长测量光栅常数d 。
测量公式： sin k d λθ
=
（2）测量未知波长
已知光栅常数d ，测量钠灯光谱中的二黄线波长1D λ和2D λ。
测量公式： sin d k θλ=
（3）测量透射光栅的角色散
已知钠光谱中的二黄线的波长差λ∆，测出钠光谱中的二黄线的衍射角，求光栅的角色散D 。
测量公式： D θ
λ∆=∆
分光计测量光波波长
当一束平行光垂直入射到光栅上，产生一组明暗相间的衍射条纹，原理如图 9— 1所时，其夫朗和费衍射主极大由下式决
定：
λm d =Φsin
式中：d ：光栅常数 d = a + b
Φ：衍射角
m ：主极大级次 m = 0 ，±1， ±2 此式称光栅方程 由（9 — 1）式得 ：
m
d Φ=
sin λ
由此可以看出：只要测出任意级次的某一条光谱线的衍射角，即可计算出该光波长。
牛顿环测量钠光灯谱线的波长
根据理论计算可知，在反射光中暗环半径rk 与入射光的波长λ和透镜球面的曲
率半径R 之间的关系是
()
21λkR r k
=
式中，k 为正整数0，1，…，k ，称为环的级数。
由上式可知，如果用已知波长的单色产生牛顿环，当已知暗环的半径rk ，就可算出透镜球面的曲率半径R;若已知R ，测出rk ，就可算出产生牛顿环的光波波长λ。
钠光灯谱线的波长为：
()
()R
n m D D n m
--=
422λ
用迈克尔逊干涉仪测激光波长
1、光程：折射率与路程的乘积，nr =∆
2、分振幅干涉：波面的个不同部分作为发射次波的光源，次波本身分成两部分，做不同的光程，重新叠加并发生干涉。
3、等倾干涉公式推导：（如图所示）
次波分成两部分，一部分直接反射从A 点经过透镜到达S ，另一部分透射到B 点，再反射到 C
而
()
222
2cos /cos 12i i d n -=
光源 1S 和2S 所产生高的非定域干涉。
当观察屏垂直于轴放置时，平上一呈现同心的
同心纹。
自1M 和'2M 反射的两光波的光程差为：
i d cos 2=∆
双缝干涉测光波长
因为 l ＞＞d , l ＞＞x
θ
θsin tan l l x ≈=
θsin 12d r r =-
当两列波的路程差为波长的整数倍，即dx/l =±k λ,（k=0,1,2…)时才会出现亮纹，亮条纹位置为：x =±k λ 相邻两个明(或暗)条纹之间的距离:
λd
l
x =∇
其中:λ---波长，d ---两个狭缝之间的距离，l ---挡板与屏间的距离．
用菲涅耳双棱镜测波长
如图5—8－1所示，将一块平玻璃板的上表面加工成两楔形，两端与棱脊垂直，楔角较小（一般小于1度）。
当单色光源照射在双棱镜表面时，经其折射后形成两束好像由两个光源发出的光，即两列光波的频率相同，传播方向几乎相同，相位差不随时间变化，那么，在两列光波相交的区域内，光强的分布是不均匀的，满足光的相干条件，称这种棱镜为双棱镜。
菲涅儿利用图5—8－2所示的装置，获得了双光束的干涉现象。
图中双棱镜AB 是一个分割波前的分束器。
从单色光源M 发出的光波，经透镜L 会聚于狭缝S ，使S 成为具有较大亮度的线状光源。
当
狭缝S 发出的光波投射到双棱镜AB 上时，经折射后，其波前便被分割成两部分，形成沿不同方向传播的两束相干柱波。
通过双棱镜观察这两束光，就好像它们是由1S 和2S 发出的一样，故在其相互交
叠区域21P P
内产生干涉。
如果狭缝的宽度较小，双棱镜的棱脊与光源平行，就能在白屏P 上观察到平行与狭缝的等间距干涉条纹。
设'd 代表两虚光源1S 和2S 间的距离，d 为虚光源
所在的平面（近视地在光源狭缝S 的平面内）至观察屏的距离，且'd 〈〈d ，干涉条纹宽度为x δ，则实验所用光波波长λ可由下式确定
x
d d δλ'= （5—8—1）式表明，只要测出'd 、d 和x δ，便可计算出光波波长。
通过使用简单的米尺和测微目镜，进行毫米级的长度测量，推算出微米级的光波波长，所以，这
x ８－２
—图５d
2
d 3
85－—图1
85－—图棱脊
端面
楔角
是一种光波波长的绝对测量。
由于干涉条纹宽度x δ很小，必须使用测微目镜进行测量。
两虚光源间的距离'd ，可用已知焦距为'f 的会聚透镜'L 置于双棱镜与测微目镜之间，由透镜的两次成像法求得，如图5—8－3所示。
只要使测微目镜到狭缝的距离d ＞'4f ，前后移动透镜，就可以在的两个不同位置上从测微目镜
中看到两虚光源1S 和2S 经透镜所的实像'1S 和'
2S ，其中一组为放大的实像，另一组为缩小的实像，
如果分别测得二放大像间距1d 和二缩小像间距2d ，则有
21'd d d = （5—8—2）
由（5—8—2）式可求得两虚光源之间的距离。
