Q／GDW 378.3-2009《电力用户用电信息采集系统设计导则：技术方案设计导则》及编制说明
电力用户用电信息采集系统设计方案3
第1章通信信道及接口通信网络主站、采集传输终端、电能表，是信息交互的承载体。
通信网络的主要方式有光纤通信、230MHz无线通信、公网无线通信、载波通信等。
图 1. 远程、本地通信说明图远程通信是指采集终端和系统主站之间的数据通信。
可分为专网通信及公网通信。
本地通信是指采集终端和用户电能计量装置之间的数据通信，在本系统中主要集中器和采集器、集中器和电能表、采集器和电能表之间的通信。
1.1通信信道建设原则通信通道的建设以满足系统需求为出发点，综合考虑技术成熟、实时性、通信安全、分布围、系统可维护、工程建设简易、造价经济以及面向企业发展等因素，根据各网省公司的现实情况选择组件通信网络平台，为低压集抄系统提供稳定可靠的数据交互通道。
1)易于安装指通信网络中相关的设备在初次安装、故障或周期轮换时，安装和参数配置的难易程度。
主要表现在各种设备的即插即拔特性和网络系统自适应能力上。
2)易于维护指当系统应用需求发生变更时，计量仪表和系统维护的难易程度。
如因价格体系或结算周期发生变更时，造成的费率结构和冻结时间在线或离线调整。
3)系统兼容性指对采集系统中各种采集和传输终端通信方式的兼容性，以及能够适应未来通信技术的不断发展。
4)标准化的接口通信网络系统各个设备之间的互联接口应采用标准接插件或者是事实上的标准接插件。
5)一体化通信通信网络系统是采集主站、采集终端、计量表计之间通信的载体，由于管理需求和用户性质的不同，三者之间能够采用的通信信道媒介差别很大，为保持主站系统的数据采集功能的专一性，建立一体化的通信机制，保证采集主站可以通过标准的统一的方式透明地和采集终端和计量表计通信。
6)经济性通信网络系统在满足系统需求和立足长远发展的基础上，所选用的网络系统应该具有相对好的经济性。
为适应各种通信方式的需要在主站数据采集服务器和集中器之间建立一个通信平台。
通信平台以网桥的形式存在，综合处理转换采集服务器和远程通信网络之间的信息交换。

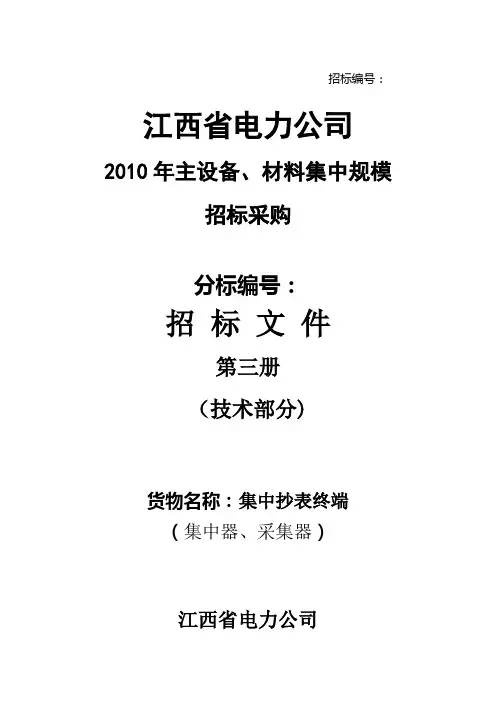

江西用电信息采集系统项目集中抄表终端(集中器)招标技术规范【范本模板】
招标编号：江西省电力公司2010年主设备、材料集中规模招标采购分标编号：招标文件第三册（技术部分)货物名称：集中抄表终端（集中器、采集器）江西省电力公司第九章技术规范目录表1：货物需求及供货范围一览表 (2)表2：必备的备品备件、专用工具和仪器仪表供货表 (2)表3：推荐的备品备件、专用工具和仪器仪表供货表 (2)表4:技术差异表 (3)1图纸资料提交单位------------------------------------------------------------------------------------ 4 2工程概况 ------------------------------------------------------------------------------------------------ 4 3使用条件 ------------------------------------------------------------------------------------------------ 4 4主要功能及技术要求--------------------------------------------------------------------------------- 4 5质量保证及试验 ------------------------------------------------------------------------------------- 18 6供货范围 ---------------------------------------------------------------------------------------------- 18 7技术文件 ---------------------------------------------------------------------------------------------- 19 8其它--------------------------------------------------------------------------------------------------- 19附录A 投标人提供的试验检测报告表 (19)附件1 主要功能 (20)附件 2 备品备件、专用工具供货表 (20)表1:货物需求及供货范围一览表表1-1：货物需求及供货范围表2:必备的备品备件、专用工具和仪器仪表供货表表3：推荐的备品备件、专用工具和仪器仪表供货表表4:技术差异表实、认真地填写差异值；若无技术差异则视为完全满足本技术规范的要求，且在技术差异表中填写“无差异”。
电力用户用电信息采集系统安全防护技术方案
Part Three
系统安全风险分析
网络安全风险
黑客攻击：电力用户用电信息采集系统可能面临黑客攻击，窃取、篡改或破坏数据。
病毒感染：网络中的病毒可能通过数据传输感染电力用户用电信息采集系统，导致系统瘫痪或 数据泄露。
拒绝服务攻击：黑客可能会对电力用户用电信息采集系统发起拒绝服务攻击，使系统无法正常 工作。
问系统。
安全审计：建立 安全审计机制， 对电力用户用电 信息采集系统的 使用情况和操作 进行记录和监控， 及时发现和处理
安全问题。
数据安全防护
数据加密：对 采集的数据进 行加密处理， 确保数据传输 和存储的安全
性。
数据备份：定 期对采集的数 据进行备份， 防止数据丢失
和损坏。
数据审计：对 采集的数据进 行审计，确保 数据的真实性
漏洞利用：系统可能存在安全漏洞，黑客可能会利用这些漏洞进行攻击，窃取或破坏数据。
数据安全风险
数据泄露风险：系统遭受攻击可能导致用户敏感信息泄露 数据篡改风险：未经授权的第三方可能篡改数据，影响系统正常运行 数据完整性风险：数据在传输或存储过程中可能遭受损坏或丢失 数据备份与恢复风险：数据备份不完整或备份数据损坏可能导致数据无法恢复
数据加密：采用加密技术对数据进行加密处理，确保数据传输和存储的安全性
数据备份与恢复：定期对数据进行备份，并具备快速恢复数据的能力，降低数据丢失 的风险
抗攻击能力：具备防范各类网络攻击和恶意入侵的能力，保证数据不被非法获取或损坏
安全事件应对能力评估
评估指标：包括电力系统的稳定性、 安全防护系统的可靠性以及应急响 应速度等。
Part Six
安全防护技术方案 效果评估
安全性提升程度评估
采集系统安全性 提升：通过安全 防护技术方案， 电力用户用电信 息采集系统的安 全性得到显著提 升，有效降低了 信息泄露和篡改 的风险。
供电公司电力用户用电信息采集系统解决方案
汇报人： 2023-11-18
目 录
• 引言 • 电力用户用电信息采集系统概述 • 供电公司电力用户用电信息采集系统解决方案
总体架构 • 供电公司电力用户用电信息采集系统解决方案
实施方案
目 录
• 供电公司电力用户用电信息采集系统解决方案 应用案例
• 供电公司电力用户用电信息采集系统解决方案 前景展望及未来发展趋势
配备专业人才
招聘和培养具备电力和信息技 术专业知识的人才，提高项目 的实施效率和质量。
加强沟通协调
与供电公司和电力用户保持密 切沟通，协调好各方面的需求 和问题。
做好技术支持和维护
提供及时的技术支持和维护服 务，确保系统的稳定性和可靠
性。
供电公司电力用
05 户用电信息采集 系统解决方案应
用案例
案例一：用电检查案例
总结词
用电检查效率提升
详细描述
通过用电信息采集系统，供电公司可以实时监测和记录电力用户的用电数据，包括电量、功率、电压等参数。这 有助于用电检查人员快速发现异常用电行为，如窃电、违规用电等，并及时采取措施处理，有效提高了用电检查 的效率和准确性。
案例二：客户服务案例
总结词
客户服务质量提升
详细描述
用电信息采集系统可以帮助供电公司更好地了解电力用户的需求和问题，及时响应并解决客户的问题 和投诉。例如，通过分析电力用户的用电数据，可以发现电压不稳定、电量消耗异常等问题，并主动 联系客户了解情况并解决问题，提高了客户满意度和服务质量。
3
云计算技术
利用云计算技术实现系统的云端化，降低系统建 设和运营成本，提高系统的灵活性和可扩展性。
系统在智能电网中的发展前景预测
电力用户用电信息采集系统集中抄表终端技术规范 ln
08-电力用户用电信息采集系统集中抄表终端技术规范电力用户用电信息采集系统集中抄表终端技术规范江苏省电力公司2010年8月目录1 范围 (5)2 规范性引用文件 (5)3 术语和定义 (7)4 终端分类和类型标识代码 (7)4.1分类 (7)4.2 选用类型 (8)5 技术要求 (8)5.1 环境条件 (8)5.1.1 参比温度及参比湿度 (8)5.1.2 温湿度范围 (8)5.1.3 大气压力 (9)5.2 机械影响 (9)5.3 工作电源 (9)5.3.1 工作电源 (9)5.3.2 功率消耗 (9)5.3.3 失电告警 (10)5.3.4 时钟和数据失电保持 (10)5.3.5 抗接地故障能力 (10)5.4 可靠性指标 (11)5.5 数据传输信道 (11)5.5.1 通信信道 (11)5.5.2 通信信道接口 (11)5.5.3 通信协议 (11)5.5.4 天线 (12)5.6 外壳及其防护性能 (12)5.6.1 外形结构 (12)5.6.2 机械强度 (12)5.6.3 阻燃性能 (12)5.6.4 外壳防护性能 (12)5.6.5 接线端子 (12)5.6.6 加封印 (13)5.6.7 金属部分的防腐蚀 (13)5.6.8 接地端子 (13)5.6.9 电气间隙和爬电距离 (13)5.7 绝缘性能要求 (14)5.7.1绝缘电阻 (14)5.7.2绝缘强度 (14)5.7.3 冲击电压 (14)5.8 电磁兼容性要求 (15)5.9 功能要求 (16)5.9.1 功能配置 (16)5.9.2数据采集 (16)5.9.3 数据管理和存储 (18)5.9.4 参数设置和查询功能 (20)5.9.5 事件记录 (20)5.9.6 本地功能 (21)5.9.7 终端维护 (22)6 材料及工艺要求 (23)6.1 线路板及元器件 (23)6.2 终端底座 (24)6.3 终端上盖 (24)6.4 端子座及接线端子 (24)6.5 封印、表壳螺丝及封印螺丝 (25)6.6 端子盖 (26)6.7 翻盖 (26)7 包装要求 (27)7.1 产品标志 (27)7.2 通信模块标识 (27)7.3 包装标志和标识 (27)8 检验规则 (28)8.1 检验分类 (28)8.2 验收检验 (28)8.2.1 项目和建议顺序 (28)8.2.2 不合格判定 (28)8.3 型式检验 (28)8.3.1 周期 (28)8.3.2 抽样 (29)8.3.3 不合格分类 (29)8.3.4 合格或不合格判定 (29)8.4 项目和顺序 (29)9 运行管理要求 (30)9.1 监督抽检 (30)9.2 周期检测 (30)9.3 故障统计分析 (30)1附录 A (32)A.1 集抄终端外观尺寸示意图 (32)A.2 端子定义 (32)A.3 状态指示 (33)A.4 通信模块要求 (34)A.4.1 无线通信模块 (34)A.4.2通讯模块指示灯 (35)A.4.3 通信模块弱电接口管脚定义 (35)电力用户用电信息采集系统低压集中抄表终端技术规范1 范围本技术规范规定了江苏电力用户用电信息采集系统中低压用户用电信息集中采集的抄表终端的技术条件，是在国家电网公司有关“电力用户用电信息采集系统”系列标准基础上，根据系统建设的需要，对标准的引用和进一步的补充规定及细化说明，本规定中未提及到的内容以国家电网公司“电力用户用电信息采集系统”系列标准为准。
Q／GDW《电力用户用电信息采集系统通信协议集中器本地通信模块接口协议》及编制说明
ICS 29.240备案号：CEC 1312009Q/GDW 国家电网公司企业标准Q / GDW376.2—2009电力用户用电信息采集系统通信协议第二部分：集中器本地通信模块接口协议power user electric energy data acquisiton system communicationprotocolPart 2: concentrator local communication module interface 2009-××-××发布2009-××-××实施国家电网公司发布目次前言 (Ⅱ)1 范围 (1)2 规范性引用文件 (1)3 术语、定义和缩略语 (1)3.1 术语和定义 (1)3.2 符号和缩略语 (2)4 帧结构 (2)4.1 参考模型 (2)4.2 字节格式 (2)4.3 帧格式 (3)4.4 链路传输 (4)4.5 物理接口 (5)5 集中式路由载波通信的用户数据结构 (5)5.1 用户数据区格式 (5)5.2 信息域R (5)5.3 地址域A (7)5.4 应用数据域 (7)5.5 应用数据报文结构 (9)编制说明 (32)可编辑前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。
在国家电网公司“电力用户用电信息采集系统建设研究”项目研究成果基础上，国家电网公司营销部组织对国内外采集系统建设应用现状进行调研和分析，并充分结合通信技术、微处理器技术、制造工艺等技术的发展，全面梳理国内外用电信息采集系统相关技术标准，制定了《电力用户用电信息采集系统》系列标准。
本部分是《电力用户用电信息采集系统》系列标准之一，本部分制订过程中多次召集科研、电力部门和生产单位的有经验专家共同讨论，广泛征求意见。
电力用户用电信息采集系统
目录
1 、引言
主要内容
2、前期工作 3、系统组成
4、本地信道
5、致谢
P4
5、致谢
四川电力试验研究院电力计量研究检测中 心
四川省电力公司电能计量中心 张嘉岷
电子邮箱：zjmuestc@
欢迎探讨，欢迎指导！
P4
谢 谢！
5、致谢
P4
5、致谢
P1
3、系统组 成
P1
3、模 系式 统探 组 讨 成
主站系统
远程信道 采集装置（数据集中器） 本地信道（采集终端或采集模块） 计量设备（电能表）
P1
3、模 系式 统探 组 讨 成
数据集中器通过本地信道接收采 集模块采集的电能表数据，并通 过远程信道将数据传输回主站。
采集模块通过RS-485总线读取 电能表数据，并通过本地信道将 数据传输到数据集中器。
2、前期工作
Q／GDW 375.1-2009《电力用户用电信息采集系统型式
规范：专变采集终端型式规范》
Q／GDW 375.2-2009《电力用户用电信息采集系统型式
规范：集中器型式规范》
Q／GDW 375.3-2009《电力用户用电信息采集系统型式
规范：采集器型式规范》
Q／GDW 376.1-2009《电力用户用电信息采集系统通信
• 《四川省电力用户用电信息采集系统建设 维护管理办法》、《关于加强关口、非统 调电厂用电信息采集系统建设的通知》、 《关于加强智能电表推广和用户用电信息 采集系统建设的通知》，明确了采集系统 的建设目标，建设组织模式和各单位职责 、分工界面。
目录
1 、引言
2、前期工作
主要内容
3、系统组成
4、本地信道
最新版电力用户用电信息采集系统解决方案
电力用户用电信息采集系统主站建设规范
电力用户用电信息采集系统通信信道建设管理规范
电力用户用电信息采集系统采集终端建设管理规范
管理规范（7） 电力用户用电信息采集系统主站运行管理规范
电力用户用电信息采集系统通信信道运行管理规范
电力用户用电信息采集系统采集终端运行管理规范
电力用户用电信息采集系统验收管理规范
规定了主站软件和终端应用的设计架构、关键流程要求、界面设计要求、 应用接口要求、系统配置要求等，以及系统建设典型方案。
14:13
17
二、技术标准体系
2、标准体系构成
7）检验规范 主要规定了在不同环节对系统、终端和通信单元进行检验及验收的条件、
项目和方法。 8）管理规范
主要规定了系统主站、通信信道、终端的建设、运行和管理的要求。 9）智能电能表功能规范
国家为了促进节能减排，发展低碳经济，提高终端用户用电效率， 要求尽快实施居民阶梯电价和分时电价策略。
14:13
3
一、项目研究情况
2008年9月，国家电网公司党组从发展战略的高度提出了“进一步 推进营销工作中的计量、抄表和收费标准化建设工作”的重大课题。
公司营销部认真贯彻落实公司领导指示精神，及时总结归纳了近 年来营销工作的成绩和经验，提出了计量、抄表、收费标准化建设 的研究思路和研究重点。
14
二、技术标准体系
功能规范（1） 智能电能表功能规范
单相智能电能表型式规范 型式规范（2）
三相智能电能表型式规范
智
0.2S级三相智能电能表技术规范
能
0.5S级三相智能电能表技术规范
电
能
0.5S级三相费控智能电能表（无线）技术规范
表
1级三相费控智能电能表（无线）技术规范
电力终端通信接入网安全防护体系技术研究与应用
电力终端通信接入网安全防护体系技术研究与应用国家电网公司通信网由骨干通信网和终端通信接入网（以下简称接入网）组成。
接入网是电力系统骨干通信网的延伸，是电力通信网的重要组成部分，为智能电网建设提供全面的通信接入支撑。
电力系统正面临日益增长的安全风险，加强对通信技术安全的分析及应用对于确保整个电力安全生产具有着十分重要的意义。
标签：电力终端通信接入网;通道;安全引言接入网采用多种通信技术，由10kV通信接入网和0.4kV通信接入网两部分组成。
其中，10kV通信接入网承载配电自动化接入通信、用电信息采集远程通信、电动汽车充电站（桩）通信、分布式电源接入通信等业务;0.4kV通信接入网承载用电信息采集的本地通信、光纤到户等业务，而这些业务具有点多面广、接入情况复杂的特点。
根据2016年11月颁布的《中华人民共和国网络安全法》第31条有关规定：电力监控系统等国家关键信息基础设施，一旦遭到破坏、丧失功能或数据泄露，可能严重危害国家安全、国计民生、公共利益，必须在网络安全等级保护制度的基础上，实行重点保护。
1电力终端通信接入网安全技术研究现状终端通信接入网安全防护是建设智能坚强电网的重要支撑。
依据《电力监控系统安全防护规定》（国家发展和改革委员会令2014年第14号）的具体要求，重点实现对终端进行安全加固、身份认证、访问控制等防护，支持智能传感器、智能表计、智能手持设备、平板电脑等设备接入;在通道防护方面需要实现多种组网方式下的安全防护专用软硬件设计、研制;在安全接入层面需要完善现有数据交互体系，实现安全接入区防护要求，提供安全的通信总线，完成安全接入区与信息内网的数据通信，配合现有的证书系统，完成基于公钥体系的身份认证体系建设。
通过完整的安全防护体系建设，提升业务互动化能力，全面支撑智能坚强电网的安全防护建设需求。
国家电网公司从总体架构上制定信息安全防护总体策略和防护技术布防结构，从物理、边界、网络、主机、终端、应用、数据七类防护对象维度展开，提出技术措施和防护手段并进行管理，如图1所示。
Q／GDW 378.3-2009《电力用户用电信息采集系统设计导则：技术方案设计导则》及编制说明
II
Q / GDW 378.3 — 2009
电力用户用电信息采集系统技设计导则 第三部分：技术方案设计导则
1 范围 本部分提出了系统、主站、信道、终端的设计方法、功能实现和性能指标等，为各网省公司设计电 力用户用电信息采集系统提供设计指导和参考。 本部分在用电信息采集系统的方案设计和系统建设中参照执行。 2 规范性引用文件 下列文件中的条款通过本规范的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的 修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究 是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。 GB/T 19882 自动抄表系统 GB/T 19887 自动抄表系统底层通信协议 DL/T 614 多功能电能表 DL/T 645 多功能电能表通信规约 Q/GDW ×××.2—2009 电力用户用电信息采集系统专变采集终端技术规范 Q/GDW ×××.3—2009 电力用户用电信息采集系统集中抄表终端技术规范 Q/GDW ×××.5—2009 电力用户用电信息采集系统专变采集终端型式规范 Q/GDW ×××.6—2009 电力用户用电信息采集系统集中器型式规范 Q/GDW ×××.7—2009 电力用户用电信息采集系统采集器型式规范 Q/GDW ×××.10—2009 电力用户用电信息采集系统安全防护技术规范 《国家电网公司“十一五”电力营销发展规划》 《电能信息采集与管理系统典型方案》 《 “SG186”工程营销业务应用标准化设计》 3 术语和定义 本电力用户用电信息采集系统的系列标准中的定义、术语以及下列术语适用于本规范。 3.1 主站集中式部署 按照省、市公司大集中的模式进行设计，按“一个平台、两级应用”的原则在省（直辖市）公司建 设全省（直辖市）统一的用电信息采集系统数据平台，各地市公司以工作站的方式接入系统。 3.2 主站分布式部署 分布式部署按照分级管理的要求，从上而下分为一级主站和二级主站两个层次。一级主站建设整个 系统的数据应用平台，侧重于整体汇总管理分析；二级主站建设各自区域内的电能信息采集平台，实现 实际的数据采集和控制运行。 4 系统总体方案 电力用户用电信息采集系统实现对所有用户用电信息的采集，用户面广量大，用电环境各异，能够 到达的远程信道不同，现场安装的终端类型不同。虽然对象和信道各异，根据集约、统一、规范的原则 以及营销业务功能实现的需求，应该建设统一的用电信息采集平台，在一个平台上实现电力用户的全面 覆盖。
Q／GDW 373 电力用户用电信息采集系统 功能规范
ICS 29.020Q /G D W 国家电网公司企业标准Q / GDW 373—2009电力用户用电信息采集系统功能规范power user electric energy data acquire syst e mFunctional sp ecific ation2009-12-07发布2009-12-07实施国家电网公司发布IQ / GDW 373 —2009目次前言 (II)1 范围 (1)2 规范性引用文件 (1)3 术语和定义 (1)4 系统功能 (2)4.1 数据采集 (3)4.2 数据管理 (3)4.3 定值控制 (4)4.4 综合应用 (5)4.5 运行维护管理 (7)4.6 系统接口 (8)5 系统技术指标 (8)5.1 系统可靠性 (8)5.2 系统可用性 (8)5.3 数据完整性 (9)5.4 响应时间 (9)5.5 数据采集成功率 (9)附录A 用电信息采集数据模型（规范性附录） (11)编制说明 (19)IQ / GDW 373 —2009前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。
在国家电网公司“电力用户用电信息采集系统建设研究”项目研究成果基础上，国家电网公司营销部组织对国内外采集系统建设应用现状进行调研和分析，并充分结合通信技术、微处理器技术、制造工艺等技术的发展，全面梳理国内外用电信息采集系统相关技术标准，制定了《电力用户用电信息采集系统》系列标准。
本标准是《电力用户用电信息采集系统》系列标准之一，本标准规定了电力用户用电信息采集系统的基本功能和性能指标，主要包括数据采集、数据管理、控制、综合应用、运行维护管理、系统接口、技术指标等。
本标准由国家电网公司营销部提出并负责解释；本标准由国家电网公司科技部归口；本标准主要起草单位：中国电力科学研究院、华北电网有限公司、北京市电力公司、河北省电力公司、山东电力集团公司、上海市电力公司、江苏省电力公司、安徽省电力公司、福建省电力公司、河南省电力公司、重庆市电力公司、吉林省电力有限公司、黑龙江省电力有限公司、陕西省电力公司、甘肃省电力公司、国网电力科学研究院、国网信息通信公司本标准主要起草人：章欣、周宗发、杜新纲、葛得辉、刘宣、邵源、祝恩国、杨凤海、李亦非、刘新中、王晋、李新家、王晓峰、肖坚红、李建新、宋伟、秦楠、黄建军、孟宇、杨晓源、陈慧民、陈四根、宋晓林、张勇红、刘剑欣、赵高峰、郭峰、刘庆扬IIQ / GDW 373 —2009电力用户用电信息采集系统功能规范1 范围本标准规定了用电信息采集系统的基本功能和性能指标。
电力用户用电信息采集系统工程建设实施方案
根据系统架构，制定与其它系统的接口规范，包 括数据交换格式、数据传输协议等，确保系统的 互操作性。
设备采购与准备
确定设备清单
根据系统设计结果，确定所需 的设备清单，包括各种服务器
、网络设备、通信设备等。
选择合适的供应商
根据设备清单，选择具有资质 和经验的供应商，确保设备的 质量和供货周期。
测试环境搭建
搭建符合测试要求的硬件和软件环境，确保 测试的准确性和可靠性。
验收准备
整理测试结果和项目文档，准备验收报告和 相关资料。
人员培训与操作手册编制
培训计划制定
根据项目需求和人员技能水平，制定 详细的培训计划。
培训课程开发
根据培训计划，开发相应的培训课程 和教材，确保培训内容的针对性和实 用性。
系统优化建议与改进方案
总结词
持续改进、动态优化
详细描述
根据系统运行实际情况，定期收集和分析用户反馈意见，针对系统存在的问题和 不足进行优化改进。建立系统评价机制，根据评价结果动态调整系统配置和功能 ，提高系统的运行效率和用户体验。
后期技术支持与服务保障
总结词
专业支持、全天候保障
详细描述
建立专业的技术支持团队，提供24小时在线服务，及时响应和处理用户的技术咨询和问题。加强与用户的沟通交 流，定期回访用户，了解系统运行情况和服务质量，不断提高服务水平。
安装过程
根据施工图纸和安装规范 ，进行设备的安装和固定 ，确保设备安装牢固、稳 定。
调试过程
对安装完成的设备进行通 电测试，检查设备运行状 态、信号接收情况，确保 设备正常运行。
系统测试与验收
测试计划制定
根据项目需求和验收标准，制定详细的系统 测试计划。
Q／GDW376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》及编制80421
Q／GDW376.1-2009《电力用户用电信息采集系统通信协议：主站与采集终端通信协议》及编制80421部门： xxx时间： xxx制作人：xxx整理范文，仅供参考，可下载自行修改ICS 29.240Q/GDW国家电网公司企业标准Q / GDW×××—200×电力用户用电信息采集系统通信协议：主站与采集终端通信协议power user electric energy data acquisition systemcommunicationprotocol b5E2RGbCAPof master station communication with data acquire terminalp1EanqFDPw200×-××-××发布200×-××-××实施国家电网公司发布目次前言······························1 范围·····························2 规范性引用文件························3 术语、定义和缩略语······················3.1 术语和定义························3.2 符号和缩略语·······················4 帧结构····························4.1 参考模型·························4.2 字节格式·························4.3 帧格式··························4.4 链路传输·························4.5 物理层接口························5 报文应用及数据结构······················5.1 确认∕否认<AFN=00H）···················5.2 复位命令<AFN=01H）····················5.3 链路接口检测<AFN=02H）··················5.4 中继站命令<AFN=03H）···················5.5 设置参数<AFN=04H）····················5.6 控制命令<AFN=05H）····················5.7 身份认证及密钥协商<AFN=06H）···············5.8 请求被级联终端主动上报<AFN=08H）·············5.9 请求终端配置及信息<AFN=09H）···············5.10 查询参数<AFN=0AH）···················5.11 请求任务数据<AFN=0BH）·················5.12 请求1类数据<AFN=0CH）·················5.13 请求2类数据<AFN=0DH）·················5.14 请求3类数据<AFN=0EH）·················5.15 文件传输<AFN=0FH）···················5.16 数据转发<AFN=10H）···················附录A <规范性附录）数据格式说明················附录B <规范性附录）事件代码ERC ·················附录C <规范性附录）数据冻结密度················附录D <规范性附录）出错否认代码ERR ···············附录E <规范性附录）短信<SMS）传输接口分拆···········编制说明····························前言按照坚强智能电网建设的总体要求，保证智能电网建设规范有序推进，实现电力用户用电信息采集系统建设“全覆盖、全采集、全预付费”的总体目标，规范统一用电信息采集系统及主站、采集终端、通信单元的功能配置、型式结构、性能指标、通信协议、安全认证、检验方法、建设及运行管理等。
用电信息采集终端校验装置技术协议
用电信息采集终端检测装置技术协议1．范围本技术规范适用于用电信息采集终端检测装置（FKC-301）的订货，能够校验集中器、专变终端、用电管理终端和三相电能表。
本技术规范未提及的技术条件需符合《Q/GDW 373-2009》至《Q/GDW 380.6-2009》相关规程和标准规定。
2．引用标准●Q/GDW 373-2009 电力用户用电信息采集系统功能规范●Q/GDW 374-2009 电力用户用电信息采集系统技术规范●Q/GDW 375-2009 电力用户用电信息采集系统型式规范●Q/GDW 376-2009 电力用户用电信息采集系统通信协议●Q/GDW 377-2009 电力用户用电信息采集系统安全防护技术规范●Q/GDW 378-2009 电力用户用电信息采集系统设计导则●Q/GDW 379-2009 电力用户用电信息采集系统检验技术规范●DL/T 645-1997 多功能电能表通信规约●DL/T 645-2007 多功能电能表通信规约●Q/GDW 129-2005 电力负荷管理系统通用技术条件●Q/GDW 130－2005 电力负荷管理系统数据传输规约●JJG597-2005 交流电能表检定装置检定规程●JJG307-2006 机电式交流电能表检定规程●JJG596-1999 电子式电能表检定规程注：上述几个标准中的所有引用标准中的所有条款均作为本技术条件的引用，不再逐一列出。
3．技术条件采集终端检验装置的生产完全符合上面引用文献中的各项国家标准和规程中的有关技术要求。
装置的表位数为：16表位3．1性能要求1、装置精度装置精度：0.1级。
标准表精度：0.05级2、电压、电流档位电压档位：57.7V、100V、220V、380V。
电流档位：0.001A、0.005A、0.01A、0.05A、0.1A、0.5A、1A、2.5A、5A、10A和25A。
3、电压电流调节：电压调节范围：0%～120%调节细度：10%、1%、0.1%、0.01％、0.001%。
供电公司智能台区监测系统技术协议
供电公司智能台区监测系统技术协议供电公司电气有限公司目录1总则 (1)2系统采用标准 (1)3系统总体要求 (2)3.1逻辑构架 (2)3.2物理构架 (3)3.3软件结构 (4)3.4安全设计要求 (4)3.5系统运行环境 (4)3.6系统技术指标 (5)3.6.1系统响应速度 (5)3.6.2系统可靠性指标 (5)3.6.3系统数据采集成功率指标 (5)3.6.4系统采集速度指标 (6)4系统功能要求 (6)4.1数据采集 (6)4.2参数管理 (7)4.3变压器运行数据监测 (7)4.4线损以及电量统计分析 (9)4.5告警管理 (9)4.6供电质量监测 (9)4.7系统管理 (10)4.8接口功能 (10)5智能配变终端 (11)5.1技术参数 (11)5.2功能要求 (12)6软硬件配置清单 (13)7其它要求 (14)7.1测试和验收 (14)7.1.1内容及要求 (14)7.1.2测试报告 (15)7.1.3现场验收（SAT） (15)7.2工程服务 (16)7.2.1包装和运输 (16)7.2.2安装调试 (16)7.2.3现场服务 (17)7.3培训 (17)7.3.1要求 (17)7.3.2培训内容 (17)7.3.3培训计划 (18)7.4系统维护 (18)7.4.1硬件维护 (18)7.4.2软件维护 (18)甲方：供电公司乙方：电气有限公司1总则1．本技术协议适用于供电公司智能配电台区监测系统的主要技术功能、结构、性能、安装及验等方面的技术要求。
2．本技术协议经甲、乙双方确认后作为供电公司智能配电台区监测系统商务合同的技术附件，与商务合同正文具有同等的法律效力。
3．本技术协议书提出的是最低限度的技术要求，并未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，乙方提供符合本协议书和工业标准的优质产品。
4．本技术协议书所使用的标准如与乙方所执行的标准不一致时，按较高标准执行。
电力用户用电信息采集系统方案介绍
汇报人： 日期:
contents
目录
• 系统概述 • 系统架构设计 • 数据采集方案 • 数据传输方案 • 数据存储与处理方案 • 应用方案设计 • 系统建设与实施方案 • 系统运行维护方案
01 系统概述
背景介绍
电力用户用电信息采集系统是智能电 网的重要组成部分，旨在实现对电力 用户用电信息的实时采集、监控和管 理。
07 系统建设与实施 方案
系统建设阶段划分
需求分析阶段
对电力用户用电信息采集系统的需求进行 详细分析和评估，确定系统的目标、功能 和技术要求。
部署与实施阶段
将系统部署到现场，进行系统配置、数据 导入和用户培训等工作，确保系统顺利实 施。
设计阶段
根据需求分析结果，制定系统设计方案， 包括系统架构、模块设计、数据库设计等 。
系统建设内容
主要包括终端设备、通信网络、 主站系统、数据库及存储设备等 。
系统建设范围
覆盖所有电力用户，包括居民、 企业、公共事业单位等。
02 系统架构设计
系统总体架构
架构设计
电力用户用电信息采集系统的总体架 构设计应考虑系统的安全性、可靠性 、可扩展性和可维护性。
系统组成
总体架构包括数据采集层、数据传输 层、数据存储与处理层和应用层。
数据精度
数据的精度取决于所使用的设备、传输方式及数据处理算法等多种因素。一般来说，采用先进的设备 和高精度算法处理的数据，其精度会更高。为确保数据的可靠性，还需定期对设备进行校准和维护。
04 数据传输方案
数据传输方式及特点
电力线载波通信
利用电力线路作为信息传输通道 ，具有覆盖面广、可靠性高、成 本低等优点，但受限于传输速率
Q／GDW 380.3-2009《电力用户用电信息采集系统管理规范：采集终端建设管理规范》及编制说明
施工图包括：配网线路条形图、采集终端施工图。
3.3 检验 （1）采集终端应依据统一的检验技术规范，由计量中心进行检验。 （2）参与检验的采集终端，应具备国网公司计量中心出具的型式试验合格报告，并提供
厂家出具的出厂检验证明材料和合格证。 （3）采集终端在到货后由网省公司计量中心进行批量抽检，地市计量中心进行全数检验。 （4）采集终端检验内容应包括结构、功能、电气性能、安全性能、电磁兼容特性等 （5）采集终端检验应依据《电力用户用电信息采集系统检验技术规范》要求进行。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
表3用户电能表配置要求
用户
标识
主要功能
通讯方式
脉冲输出
说明
计量
预付费
复费率
冻结
最大
需量
本地
信道
远程
信道
RS485
通信口
(个)
有功无功
（组）
A1
A2
F1
F2
F3
F4
√
√
√
√
2
RS485通讯口调度采集系统、营销采集系统各一。2组有无功脉冲输出计量检测和营销采集系统各一。
通过RS485接口直接接入到集中器实现自动抄表或直接在集中器集成交流采样功能实现计量和配变监测。
根据上表对用电信息采集系统采集的六类对象分析，可以将采集要求分为两大类，第一类是高压供电的专变用户，包括A1、A2、B1、B2类，除了用电信息采集外还需要同时进行用电管理和负荷控制，利用负荷控制可以直接进行预购电管理，通过负荷管理终端（下称专变采集终端）实现用户用电信息采集和控制管理；第二类是低压供电的一般工商业户和居民用户，包括C、D、E类，此类用户通常会集中在公用（混合）配变下，用电情况简单，数量较大，用低压集中和功能抄表终端实现集中抄表，通过电表执行预付费管理。其中E1类用户用电容量较大，可以采用大用户的管理方式安装专变采集终端进行管理。A1类用户数据应从变电站采集系统中交换，而不直接采集，可以不作为本系统的采集对象；F5类作为低压关口表计，可以通过RS485接口直接接入低压集抄集中器完成抄表功能，采集数据类型较多，其它无特殊要求。
在用户端安装专变采集终端实现抄表和用电负荷控制。
中小型专变用户（B类）
容量在100kVA以下的专变用户
B1
50kVA以上高压供电的专变用户，用电计量分路较少
在用户端安装专变采集终端实现预付费控制和自动抄表。
B2
50kVA以下高压供电的专变用户，单回路计量，两路以下的用电分路
在用户端安装专变采集终端实现预付费控制和自动抄表；或者安装配备远程通讯模块的电表直接远程通信并输出跳闸信号，由配置跳闸装置来执行预购电控制
50kVA以下高压供电的专变用户，单回路计量，两路以下的用电分路
三相一般工商业用户（C类）
C1
配置计量CT的用户，容量≥50kVA
动力部分
三相照明部分
路灯
移动电话基站
交通信号灯
多用户共享专变
C2
配置计量CT的用户，容量＜50kVA
C3
直接接入计量的三相非居民电力用户
单相一般工商业用户（D类）
D1
单相非居民用户，直接接入方式计量
A1
高压
供电
用户多路专线接入，有专用变电站
安装变电站电能量采集终端，直接采集或者通过主站接口从调度电能量采集系统获取转发数据。
A2
专线供电，在变电站计量的高供高计用户
在变电站安装电能量采集终端，直接采集或者通过主站接口从调度电能量采集系统获取转发数据；在用户端安装专变采集终端进行用电负荷控制。
A3
单回路或双回路高压供电的专变用户，高供高计或高供低计，通常有多个计量回路
电力用户用电信息采集系统的采集对象包括所有电力用户，包括专线用户、各类大中小型专变用户、各类380/220V供电的工商业户和居民用户、公用配变考核计量点，覆盖率100%。
根据各网省电能量采集系统建设的情况和营销业务的分类的调查，除电力用户外，还有许多电能计量点没有实现自动采集。电力客户信息采集系统的统一采集平台功能设计，能支持多种通信信道和终端类型，可用来采集其它的计量点，如小水电、小火电上网关口、直到统调关口、变电站的各类计量点。
A3
单回路或双回路高压供电的专变用户，高供高计或高供低计，通常有多个计量回路
S≥315kVA
315kVA＞S≥100kVA
表2（续）
采集对象
标识
接线方式
用电业务情况
中小型专变用户（B类）
B1
50kVA以上高压供电的专变用户，用电计量分路较少
动力
动力+照明
三相专变供电路灯
单相专变供电路灯
移动电话基站
B2
GB/T 19882自动抄表系统
GB/T 19887自动抄表系统底层通信协议
DL/T 614多功能电能表
DL/T 645多功能电能表通信规约
Q/GDW×××.2—2009电力用户用电信息采集系统专变采集终端技术规范
Q/GDW×××.3—2009电力用户用电信息采集系统集中抄表终端技术规范
Q/GDW×××.5—2009电力用户用电信息采集系统专变采集终端型式规范
各个网省的具体用电业务各有差异，为便于在系统建设时统计用户分析，根据电力客户实际用电业务的定义可以采用下表为用户分类做进一步描述，表中的用电业务情况各个网省自行填写。表2分类ຫໍສະໝຸດ 户接线方式采集对象标识
接线方式
用电业务情况
大型专变用户（A类）
A1
用户多路专线接入，有专用变电站
A2
专线供电，在变电站计量的高供高计用户
采集业务要求
居民用户
（E类）
执行居民电价的用户
E1
配置计量CT的三相居民用户，容量通常大于25kVA
低压集中抄表，独立表箱布置，需要配置跳闸装置来执行预购电控制
E2
三相居民用户，直接接入方式计量
低压集中抄表，配置带跳闸继电器的电表执行预购电控制，电表单独带有本地通讯信道。
E3
城镇单相居民用户，独立表箱，直接接入方式计量
本部分是《电力用户用电信息采集系统》系列标准之一，为公司系统建设用电信息采集系统提供指导性方案，在智能电网建设的总体框架内开展电信息采集系统的建设，规范公司系统内用电信息采集系统的建设，便于迅速开展试点建设工作。有关对本设计导则的建议或意见可向公司各级营销主管部门反映。
本部分提出了采集对象分类、预付费实现方式、通信信道适用范围，提及到的系统建设典型方案在《用电信息采集系统建设通用技术方案技术报告》中有详细表述，可以在系统建设工程方案设计中参考。
国家电网公司发布
1范围Ⅱ
2规范性引用文件1
3术语和定义1
4系统总体方案1
4.1对象分类及采集要求2
4.2预付费实现方式6
4.3系统总体架构7
4.4主站设备配置9
4.5应用部署模式9
4.6系统技术指标要求16
5通信信道设计17
5.1通信信道应用范围17
5.2远程信道性能设计19
5.3本地信道性能设计21
在前期的系统建设需求的研究中，将用户分为六大类：大型专变用户、中小型专变用户、三相一般工商业用户、单相一般工商业用户、居民用户、公用配变考核计量点，根据现场用电和计量的实际情况，进一步细分为下表：
表1采集对象详细分类标准
采集对象
分类标准
用户
标识
供电
方式
用电情况
采集业务要求
大型专变用户（A类）
容量在100kVA及以上的专变用户
Q/GDW×××.6—2009电力用户用电信息采集系统集中器型式规范
Q/GDW×××.7—2009电力用户用电信息采集系统采集器型式规范
Q/GDW×××.10—2009电力用户用电信息采集系统安全防护技术规范
《国家电网公司“十一五”电力营销发展规划》
《电能信息采集与管理系统典型方案》
《“SG186”工程营销业务应用标准化设计》
4系统总体方案
电力用户用电信息采集系统实现对所有用户用电信息的采集，用户面广量大，用电环境各异，能够到达的远程信道不同，现场安装的终端类型不同。虽然对象和信道各异，根据集约、统一、规范的原则以及营销业务功能实现的需求，应该建设统一的用电信息采集平台，在一个平台上实现电力用户的全面覆盖。
4.1对象分类及采集要求
E4
农村单相居民用户，独立表箱，直接接入方式计量
E5
单相居民用户，集中表箱布置，直接接入方式计量
低压集中抄表，配置带跳闸功能的电表执行预购电控制，电表可经由采集器和集中器通讯。
关口计量点（F类）
统调发电厂内的上网关口
F1
关口计量点在发电厂侧
在发电厂安装电能量采集终端，直接采集；或者通过主站接口从调度电能量采集系统获取转发数据。
本部分在用电信息采集系统的方案设计和系统建设中参照执行。
2规范性引用文件
下列文件中的条款通过本规范的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
非统调发电厂内的上网关口
F2
关口计量点在发电厂侧
变电站内的发电上网或网间关口
F3
关口计量点在变电站
在变电站安装电能量采集终端，直接采集；或者通过主站接口从调度电能量采集系统获取转发数据。
省对市、市对县下网关口，考核和管理计量点
F4
考核计量点在变电站
公配变考核关口
F5
配变
关口
配置计量CT的配变考核计量点
统调发电厂内的上网关口关口计量点在发电厂侧
F2
非统调发电厂内的上网关口，计量点在发电厂侧
F3
变电站内的发电上网或网间关口，计量点在变电站
系统站跨国、网、省际关口
F4
省对市、市对县下网关口，考核和管理计量点，计量点在变电站
系统站内母线、联络、旁路主变、公配线路计量点
F5
公配变考核关口，考核计量点
手拉手线路、分歧、分段计量点
三相一般工商业用户
（C类）
执行非居民电价的三相电力用户
C1
低压
供电
配置计量CT的用户，容量≥50kVA
安装专变采集终端实现抄表和用电负荷控制；或者安装配备远程通讯模块的电表直接远程通信并输出跳闸信号；或者低压集中抄表，独立表箱布置，电表输出跳闸信号，需要配置跳闸装置来执行预购电控制
