总平面图绘制标准
(完整版)总图制图标准
总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
制图的总图标准规定
双 点 画 线
折断线 波浪线
具体应用
各种线型在房屋平面图上的用法，如图所示。 各种线型在房屋平面图上的用法，如图所示。 房屋平面图上的用法
ห้องสมุดไป่ตู้
注意：
1．在同一张图纸内，相同比例（图中图形与其实物相应要素的线性尺寸之 在同一张图纸内，相同比例（ 称为比例）的各图样，应采用相同的线宽组。 比，称为比例）的各图样，应采用相同的线宽组。 2．虚线的线和间隔应保持长短一致。线长约3-6mm，间隔约为0.5-1mm。 虚线的线和间隔应保持长短一致。线长约3 6mm，间隔约为0.5-1mm。 0.5 点画线或双点画线线的长度应大致相等，约为15-20mm。 点画线或双点画线线的长度应大致相等，约为15-20mm。 15
总 施 建 施 结 施 水 施 暖通施 电 施
三、比 例
是指图形与实物相对应的线性尺寸之比。 图样的比例是指图形与实物相对应的线性尺寸之比 图样的比例是指图形与实物相对应的线性尺寸之比。比例的大小 是指比值的大小， 是指比值的大小，如1：50大于1：100。 50大于1 100。 大于 工程图中的各个图形都应分别注明其比例。 工程图中的各个图形都应分别注明其比例。比例宜注写在图名的 右侧，比例的字高宜必图名的字高小一号或二号， 右侧，比例的字高宜必图名的字高小一号或二号，字的底线应取 平。
图纸幅面、线型、字体、尺寸标注
二、图
标
图标也称和图纸的标题栏和会签栏的位置、尺寸和内容如下： 图标也称和图纸的标题栏和会签栏的位置、尺寸和内容如下：
涉外工程的图标应在内容下方附加译文； 涉外工程的图标应在内容下方附加译文； 设计单位名称应加“中华人民共和国”字样。 设计单位名称应加“中华人民共和国”字样。
图 线
绿化设计总平面图标准及要求

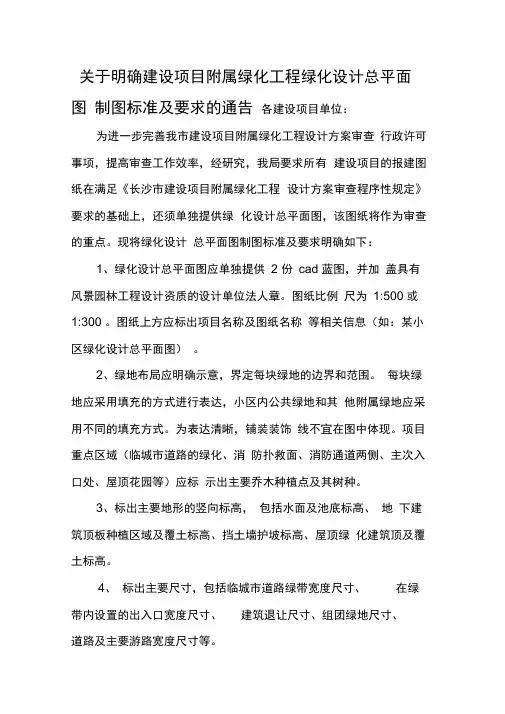

关于明确建设项目附属绿化工程绿化设计总平面图制图标准及要求的通告各建设项目单位：为进一步完善我市建设项目附属绿化工程设计方案审查行政许可事项，提高审查工作效率，经研究，我局要求所有建设项目的报建图纸在满足《长沙市建设项目附属绿化工程设计方案审查程序性规定》要求的基础上，还须单独提供绿化设计总平面图，该图纸将作为审查的重点。
现将绿化设计总平面图制图标准及要求明确如下：1、绿化设计总平面图应单独提供2 份cad 蓝图，并加盖具有风景园林工程设计资质的设计单位法人章。
图纸比例尺为1:500 或1:300 。
图纸上方应标出项目名称及图纸名称等相关信息（如：某小区绿化设计总平面图）。
2、绿地布局应明确示意，界定每块绿地的边界和范围。
每块绿地应采用填充的方式进行表达，小区内公共绿地和其他附属绿地应采用不同的填充方式。
为表达清晰，铺装装饰线不宜在图中体现。
项目重点区域（临城市道路的绿化、消防扑救面、消防通道两侧、主次入口处、屋顶花园等）应标示出主要乔木种植点及其树种。
3、标出主要地形的竖向标高，包括水面及池底标高、地下建筑顶板种植区域及覆土标高、挡土墙护坡标高、屋顶绿化建筑顶及覆土标高。
4、标出主要尺寸，包括临城市道路绿带宽度尺寸、在绿带内设置的出入口宽度尺寸、建筑退让尺寸、组团绿地尺寸、道路及主要游路宽度尺寸等。
5、标出用地红线、绿线、地下车库范围线、建筑边线、组团绿地边线、采取微地形处理区域的等高线等，上述各线应标示清晰。
6、标出建筑栋号数及层数。
7、项目用地范围内在城市控规中有两个或两个以上不同性质地块的，应标出用地块地界线。
界线上若布置有构筑物（如挡土墙、通透式围墙等），应在图纸上明确标示出。
8、在原审定规划总平面图的基础上，绿化设计方案中补充增加绿地的，应在图纸中标示出增加绿地的示意及其尺寸和面积。
9、提供经济技术指标表。
附：经济技术指标表（样表）注：1、该指标表内所有指标均为项目有效用地范围内的各项指标，不包括代征代建的公共绿地及广场用地等，代征代建的公共绿地和广场用地须单独提供经济技术指标表。
总平面图设计规范
工业企业总平面设计规范GB50187－93主编部门：中国工业运输协会批准部门：中华人民共和国建设部施行日期：1994年5月1日关于发布国家标准《工业企业总平面设计规范》的通知建标［1993］730号根据国家计委计综［1986］250号文的要求，由中国工业运输协会会同有关部门共同编制的《工业企业总平面设计规范》，已经有关部门会审。
现批准《工业企业总平面设计规范》GB50187－93为强制性国家标准，自一九九四年五月一日起施行。
本规范由冶金工业部负责管理，其具体解释等工作由武汉钢铁设计研究院负责。
出版发行由建设部标准定额研究所负责组织。
中华人民共和国建设部一九九三年九月二十七日编制说明本规范是根据国家计委计综〔1986〕250号文的要求，由我会秘书处会同有关单位共同编制而成的。
在本规范的编制过程中，规范编制组进行了广泛的调查研究，认真总结了多年来工业企业总平面设计的实践经验，吸取了有关科研成果，参考了国外的有关标准，并广泛地征求了全国有关单位的意见，最后，由我会会同有关部门审查定稿。
本规范共分九章和三个附录，主要内容有：总则，厂址选择，总体规划，总平面布置，运输线路及码头布置，竖向设计，管线综合布置，绿化布置，主要技术经济指标等。
鉴于本规范系初次制定，在执行过程中，希望各有关单位结合设计实践和科学研究，注意积累资料，认真总结经验，并请将需要修改、补充的意见和有关资料寄交武汉钢铁设计研究院（武汉市青山区冶金大道12号，邮政编码：430080），以供今后修订时参考。
中国工业运输协会1993年6月第一章总则第1.0.1条为使工业企业总平面设计，遵循国家有关法律、法规和方针、政策，统一工业企业总平面设计的原则和技术要求，做出符合国情、布置合理、生产安全、技术先进、经济效益、社会效益和环境效益好的设计，制定本规范。
第1.0.2条本规范适用于工业企业新建、改建及扩建的总平面设计。
对工业企业在总平面设计中的特殊要求，可根据本规范的规定，制定本部门、本行业的规范。
C总平面图制图标准
C总平面图制图标准 Prepared on 24 November 2020CAD总平面图制图标准总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
CAD总平面图制图标准

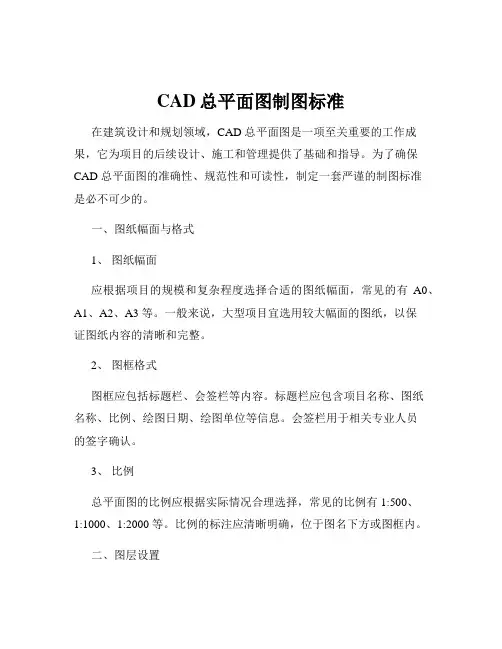

CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的工作成果，它为项目的后续设计、施工和管理提供了基础和指导。
为了确保CAD 总平面图的准确性、规范性和可读性，制定一套严谨的制图标准是必不可少的。
一、图纸幅面与格式1、图纸幅面应根据项目的规模和复杂程度选择合适的图纸幅面，常见的有A0、A1、A2、A3 等。
一般来说，大型项目宜选用较大幅面的图纸，以保证图纸内容的清晰和完整。
2、图框格式图框应包括标题栏、会签栏等内容。
标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等信息。
会签栏用于相关专业人员的签字确认。
3、比例总平面图的比例应根据实际情况合理选择，常见的比例有 1:500、1:1000、1:2000 等。
比例的标注应清晰明确，位于图名下方或图框内。
二、图层设置1、图层分类为了便于管理和编辑图形，应将不同类型的图形元素放置在不同的图层中。
例如，建筑物轮廓线、道路、绿化、水系等应分别位于不同的图层。
2、图层命名图层的命名应具有明确的含义，能够清晰反映图层所包含的图形内容。
例如，“建筑物层”、“道路层”、“绿化层”等。
3、图层属性每个图层应设置合适的颜色、线型、线宽等属性，以区分不同的图形元素，并保证图纸的打印效果。
三、图形绘制1、坐标系总平面图应采用统一的坐标系，通常为大地坐标系或城市坐标系。
坐标原点和坐标轴的方向应在图纸中明确标注。
2、地形地貌应准确绘制场地的地形地貌，包括等高线、坡向、坡度等信息。
地形的表示可以采用等高线法、高程点法或地形剖面图法。
3、建筑物建筑物的轮廓线应清晰准确，标注建筑物的名称、层数、高度等信息。
建筑物的出入口、楼梯、阳台等细节也应适当表示。
4、道路道路的线型、宽度、转弯半径等应符合设计规范和实际要求。
标注道路的名称、等级和中心线坐标。
5、绿化绿化区域应采用合适的图案或填充表示，标注绿化的种类和面积。
6、水系水系的轮廓线、流向、水深等应清晰表示，标注水系的名称和相关参数。
施工总平面布置原则及要求
施工总平面布置原则及要求施工总平面图施工总平面图是拟建项目施工场地的总布置图。
它按照和施工进度的要求，对施工现场的道路交通、材料仓库、附属企业、临时房屋、临时水电管线等做出合理的规划布置，从而正确处理全工地施工期间所需各项设施和永久建筑、拟建工程之间的空间关系。
一、施工总平面图设计的内容(一)施工总平面图上的一切地上、地下已有的和拟建的建筑物、构筑物以及其他设施的位置和尺寸。
(二)一切为全工地施工服务的临时设施的布置位置，包括:(1)施工用地范围，施工用的各种道路;(2)加工厂、制备站及有关机械的位置;(3)各种、半成品、构件的仓库和生产工艺设备主要堆场、取土弃土位置;(4)行政管理房、宿舍、文化生活福利建筑等;(5)水源、电源、变压器位置，临时给排水管线和供电、动力设施;(6)机械站、车库位置;(7)一切安全、消防设施位置。
(三)永久性测量放线标桩位置许多规模巨大的，其建设工期往往很长。
随着工程的进展，施工现场的面貌将不断改变。
在这种情况下，应按不同阶段分别绘制若干张施工总平面图，或者根据工地的变化情况，及时对施工总平面图进行调整和修正，以便符合不同时期的需要。
二、施工总平面图设计的原则(1)尽量减少施工用地，少占农田，使平面布置紧凑合理。
(2)合理组织运输，减少运输费用，保证运输方便通畅。
(3)施工区域的划分和场地的确定，应符合施工流程要求，尽量减少专业工种和各工程之间的干扰。
(4)充分利用各种永久性建筑物、构筑物和原有设施为施工服务，降低临时设施的费用。
(5)各种生产生活设施应便于工人的生产生活。
(6)满足安全防火、劳动保护的要求。
三、施工总平面图设计的依据1(1)各种设计资料，包括建筑总平面图、地形地貌图、区域规划图、范围内有关的一切已有和拟建的各种设施位置。
(2)建设地区的自然条件和技术经济条件。
(3)的建筑概况、、施工进度计划，以便了解备施工阶段情况，合理规划施工场地。
(4)各种构件、加工品、施工机械和运输工具需要量一览表，以便规划工地内部的储放场地和运输线路。
建筑施工图-总平面
THANKS
感谢观看
建筑施工图-总平面
目 录
• 总平面图概述 • 总平面图的绘制方法 • 总平面图的解读 • 总平面图的应用 • 总平面图的案例分析
01
总平面图概述
总平面图的定义
总结词
总平面图是表示建筑物、构筑物、道路、绿化等在水平面上的投影图，是建筑 施工图的重要组成部分。
详细描述
总平面图通过投影的方式，将建筑物、构筑物、道路、绿化等元素在水平面上 的投影进行绘制，用于表示这些元素在平面上的相对位置和尺寸。它是建筑施 工图中的基础图纸，为施工提供重要的参考依据。
解读总平面图的方法
熟悉图例符号
了解总平面图中使用的图例符 号，包括建筑物、道路、绿化
、设施等符号的含义。
掌握比例尺
了解总平面图的比例尺，有助 于正确理解图中的尺寸和实际 尺寸的对应关系。
分析空间关系
分析建筑物之间的空间关系， 如间距、朝向、高程等，有助 于了解项目的整体布局和功能 分区。
结合其他图纸
绘制道路和绿化
根据设计要求，绘制 道路和绿化，包括人 行道、车行道、绿化 带等。
标注文字和尺寸
标注必要的文字说明 和尺寸标注，包括建 筑名称、用途、楼层 高度等。
建筑施工图-总平面
单击此处添加内容，文字是您思想的提 炼单击此处添加内容，文字是您思想的 提炼单击此处添加内容，文字是您思想 的提炼单击此处添加内容，文字是您思 想的提炼单击此处添加内容，文字是您 思想的提炼单击此处添加内容，文字是 您思想的提炼单击此处添加内容文字是 您思想的提炼单击此处添加内容此处添 加内容，文字是您思想的提炼单击此处
总平面图编制要求
建设工程规划总平面图编制规定一、总平面设计应符合以下相关要求：1、国家、地方相关法律、法规、规范的规定；2、总图制图标准以及设计文件编制的规定；3、嘉兴市城市规划管理技术规定；4、规划设计条件；5、经济技术指标真实、正确。
二、总平面图的表述内容：1、底图：以实测地形图数据为底图；真实反映周边50-100米范围现状情况；2、用地红线、建筑控制线；3、申请建筑物（构筑物）外轮廓线，地下车库外轮廓线；传达室、围墙等配套设施外轮廓线，住宅小区项目涉及社区用房、物业用房的明确位置、面积；4、尺寸标注：申请建筑物（构筑物）长宽尺寸，建筑与界外、界内相邻建筑间距、后退道路及河道距离、建筑出挑尺寸；每幢建筑幢号、建筑高度，有半地下室的标明出地面高度（以室外地坪标高为基准）；5、停车场停车位范围（机动车泊位最小尺寸不小于 2.5×5.5米）、内部道路边线、消防车道及高层建筑登高场地范围线；6、绿地边界线及示意：除设计范围内有保留树木的明确位置外其余均为统一填充；7、明确地块内给水、污水、雨水等市政管线与周边市政管网的衔接方式和具体位置；8、经济技术指标：明确容积率、建筑密度、绿地率、用地面积、总建筑面积、地上（地下）建筑面积（综合用地按功能分类）、地上（地下）机动车、非机动车停车位等指标。
9、其他：图纸中应明确图例、指北针及必要的文字说明。
10、地下室各层平面图，明确表述车位或其他功能。
11、图纸比例：1：500（市政项目可用1：2000）；三、总平面图内容的表示方式：（线型及图层要求）1、底图：建筑层，灰色（251，指 ACI颜色值下同）；2、用地控制线，建筑控制线：0层，黑色（7）；3、申请建筑物（构筑物）外轮廓线，传达室、围墙等配套设施外轮廓线，为红线层，红色（1）；地下车库等隐蔽工程，外轮廓线用粗虚线绘制，红线层，红色（1）；4、尺寸标注：标注层，黑色（7）；5、停车场停车位、内部道路边线、消防车道及高层建筑登高场地布置、停车位编号：0层，黑色（7）；6、绿地边界线及示意：植被层，绿色（3）；7、地块内给水、污水、雨水等市政管线与周边市政管网的衔接方式和具体位置：管线层，品红（6）；8、经济技术指标、图例、文字说明、指北针：图饰层，黑色（7）。
总平图制图规范
总图制图规范（试行）V1.00一、总则：(一)、总图应按上北下南方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45°，如为竖向布局，应采用竖向图框。
(二)、设计师应根据本规范要求绘制总平面图，注意不要漏项。
表达的各项图纸内容不得重叠，应有美观的图面效果。
(三)、总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以"0"补齐。
如不以米为单位，应另加说明。
建筑物、构筑物、道路方位角(或方向角)道路转向角的度数，宜注写到"秒"，特殊情况，应另加说明。
道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以"0"补齐。
(四)、总平面的比例，应选用下面比例中的一种。
1：250、1:300、1:400、1：500、1：600、1：1000、1：2000、1:5000，其中有下划线的为常用比例，无带下划线的为可用比例。
在特殊情况下，可自选比例，但应绘制比例尺。
(五)、本规范适用于从方案报建阶段到施工图阶段的总图，概念方案阶段总图制图按“概念方案及报建阶段制图规范”的总平面渲染图要求，施工图阶段需增加道路定位及作法、各专业的管线图纸、管线综合图等。
二、总图中需要表达的内容：(一)、建筑主体及其相关内容：1.建筑首层轮廓线或屋顶轮廓线。
2.建筑物首层看线（包括台阶、坡道、花台）。
3.地下室轮廓线，4.建筑物出入口（包括地下室机动车、非机动车出入口）。
5.建筑功能及层数。
6.建筑物±0.000相当于绝对标高的高度。
(二)、道路及周边环境：1.道路中心线、道路宽度、转弯半径、回车场尺寸及文字，道路及场地的竖向（该项可单独出竖向设计图）。
2、用地红线、建筑退红线等的文字及尺寸标准。
3、用地红线坐标。
4、如有用地分期，标出各期用地名称。
5、环境于CAD总图并非表达重点，只需清晰表达出绿化的边界、铺地的边界即可（计算绿地率用）。
CAD总平面图制图标准
CAD总平面图制图标准在建筑设计和规划领域，CAD 总平面图是一项至关重要的图纸，它为项目的规划、设计和施工提供了基础和指导。
为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套明确的制图标准是必不可少的。
下面，我们将详细介绍 CAD 总平面图的制图标准。
一、图纸布局1、图纸尺寸根据项目的规模和复杂程度，选择合适的图纸尺寸。
常见的图纸尺寸有 A0、A1、A2 等。
一般来说，大型项目应选用较大的图纸尺寸，以确保能够清晰地展示所有信息。
2、图框与标题栏使用标准的图框格式，包括边框、会签栏等。
标题栏应包含项目名称、图纸名称、比例、绘图日期、绘图单位等基本信息。
3、比例选择合适的比例，以确保图纸上的图形能够准确反映实际尺寸。
常用的比例有 1:500、1:1000、1:2000 等。
比例应在标题栏中明确标注。
4、定位轴线在图纸中绘制定位轴线，以便确定建筑物和场地的位置。
轴线编号应按照一定的规则进行，如从左至右、从下至上用阿拉伯数字或英文字母标注。
二、图形绘制1、地形地貌准确表示场地的地形起伏，包括等高线、坡向、坡度等。
可以使用不同的线型和颜色来区分不同的地形特征。
2、建筑物清晰绘制建筑物的轮廓、形状和尺寸。
建筑物的层数、高度、出入口等信息应标注清楚。
3、道路与停车场绘制道路的中心线、边线和宽度，标注道路的名称和坡度。
停车场的位置、面积和车位布置也应在图中表示。
4、绿化与景观表示出绿化区域的范围、类型和分布。
景观元素如水池、花坛、雕塑等应适当绘制。
5、管线绘制各类管线的走向、管径和检查井的位置。
包括给水管、排水管、燃气管、电力线等。
三、标注与文字说明1、尺寸标注标注建筑物的长度、宽度、高度、间距等尺寸。
尺寸线应清晰、整齐，标注的数字应准确无误。
2、坐标标注标注建筑物和重要场地元素的坐标，以便于施工定位。
3、标高标注标注场地和建筑物的标高，包括绝对标高和相对标高。
4、文字说明对图纸中的图形和标注进行必要的文字说明，解释不清楚的地方或特殊要求。
总平图制图规范
总平图制图规范总图制图规范（试行）V1.00一、总则：(一) 、总图应按上北下南方向绘制。
根据场地形状或布局，可向左或右偏转，但不宜超过45°，如为竖向布局，应采用竖向图框。
(二) 、设计师应根据本规范要求绘制总平面图，注意不要漏项。
表达的各项图纸内容不得重叠，应有美观的图面效果。
(三) 、总图中的坐标、标高、距离宜以米为单位，并应至少取至小数点后两位，不足时以\补齐。
如不以米为单位，应另加说明。
建筑物、构筑物、道路方位角(或方向角)道路转向角的度数，宜注写到\秒\，特殊情况，应另加说明。
道路纵坡度、场地平整坡度、排水沟沟底纵坡度宜以百分计，并应取至小数点后一位，不足时以\补齐。
(四) 、总平面的比例，应选用下面比例中的一种。
1：250、1:300、1:400、1：500、1：600、1：1000、1：2000、1:5000，其中有下划线的为常用比例，无带下划线的为可用比例。
在特殊情况下，可自选比例，但应绘制比例尺。
(五) 、本规范适用于从方案报建阶段到施工图阶段的总图，概念方案阶段总图制图按“概念方案及报建阶段制图规范”的总平面渲染图要求，施工图阶段需增加道路定位及作法、各专业的管线图纸、管线综合图等。
二、总图中需要表达的内容：(一) 、建筑主体及其相关内容：1. 建筑首层轮廓线或屋顶轮廓线。
2. 建筑物首层看线（包括台阶、坡道、花台）。
3. 地下室轮廓线，4. 建筑物出入口（包括地下室机动车、非机动车出入口）。
5. 建筑功能及层数。
6. 建筑物±0.000相当于绝对标高的高度。
(二) 、道路及周边环境：1. 道路中心线、道路宽度、转弯半径、回车场尺寸及文字，道路及场地的竖向（该项可单独出竖向设计图）。
2、用地红线、建筑退红线等的文字及尺寸标准。
3、用地红线坐标。
4、如有用地分期，标出各期用地名称。
5、环境于CAD总图并非表达重点，只需清晰表达出绿化的边界、铺地的边界即可（计算绿地率用）。
城市规划总图制图标准
总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
CAD总平面图制图标准
CAD总平面图制图标准在建筑设计、城市规划以及各类工程项目中，CAD 总平面图是至关重要的设计文件。
它能够清晰地展示整个项目的布局、功能分区、交通流线以及与周边环境的关系等重要信息。
为了确保 CAD 总平面图的准确性、规范性和可读性，制定一套统一的制图标准是必不可少的。
一、图纸设置1、图纸幅面根据项目的规模和复杂程度，选择合适的图纸幅面。
常见的幅面有A0、A1、A2 等，应优先选用标准幅面，以方便打印、装订和保存。
2、比例总平面图的比例应根据项目的实际尺寸和图纸的表达需求来确定。
常用的比例有 1:500、1:1000、1:2000 等。
在同一套图纸中，比例应保持一致。
3、单位制图单位应采用国际标准单位，如长度单位为米（m），面积单位为平方米（㎡）。
二、图形内容1、地形地貌准确表示项目所在地的地形起伏、等高线、水体等自然地理信息。
2、建筑物清晰绘制建筑物的轮廓、层数、出入口位置、屋顶形式等。
建筑物的形状和尺寸应符合实际设计。
3、道路与交通标注道路的宽度、类型（车行道、人行道、消防通道等）、转弯半径、出入口位置等。
同时，要表示出停车场、停车位的布局。
4、绿化景观画出绿地、花坛、树木等绿化元素的位置和范围。
5、管线设施包括给排水管道、电力线路、通信线路等的走向和位置。
6、坐标与尺寸标注标注出建筑物、道路、场地等重要元素的坐标和尺寸，确保尺寸的准确性和完整性。
三、图层管理1、分层原则根据图形内容的不同性质和用途，将其分别放置在不同的图层中。
例如，地形层、建筑物层、道路层、绿化层等。
图层名称应简洁明了，能够准确反映图层所包含的内容。
如“地形_等高线”、“建筑_主体”、“道路_车行道”等。
3、图层颜色为每个图层设置不同的颜色，以便于区分和识别。
颜色的选择应符合行业习惯和视觉效果。
四、文字标注1、字体样式使用统一的字体样式，如宋体、黑体等。
字体大小应根据标注内容的重要性和图纸比例进行合理选择。
2、标注内容包括建筑物名称、道路名称、尺寸标注、标高标注、技术说明等。
总图制图标准GBT50103-2001
总图制图标准GB/T 50103-2001主编部门：中华人民共和国建设部批准部门：中华人民共和国建设部施行日期：:2002年3月1日关于发布《房屋建筑制图统一标准》等六项国家标准的通知建标[2001]220号根据建设部《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》(建标[1998]244号)的要求，由建设部会同有关部门共同对《房屋建筑制图统一标准》等六项标准进行修订，经有关部门会审，现批准《房屋建筑制图统一标准》GB/T 50001—2001、《总图制图标准》GB/T 50103—2001、《建筑制图标准》GB/T 50104—2001、《建筑结构制图标准》GB/T 50105—2001、《给水排水制图标准》GB/T 50106—2001和《暖通空调制图标准》GB/T 50114—2001为国家标准，自2002年3月1日起施行。
原《房屋建筑制图统一标准》GBJ 1—86、《总图制图标准》GBJ 103—87、《建筑制图标准》GBJ 104—87、《建筑结构制图标准》GBJ 105—87、《给水排水制图标准》GBJ 106—87和《暖通空调制图标准》GBJ 114—88同时废止。
本标准由建设部负责管理，中国建筑标准设计研究所负责具体解释工作，建设部标准定额研究所组织中国计划出版社出版发行。
中华人民共和国建设部二○○一年十一月一日前言根据建设部建标[1998]244号文件《关于印发一九九八年工程建设国家标准制定、修订计划(第二批)的通知》下达的任务，本标准编制组对《总图制图标准》(GBJ 103—87)进行了修编。
编制组首先参照1990年收集到的反馈意见提出征求意见稿，面向全国广泛征求意见，随后提出了送审稿，再经函审和专家审查通过，使之具有较好的群众基础。
本标准的修编目的是：一、与1990年以来发布实施的《技术制图》中相关的国家标准(包括ISOT C/10的相关标准)在技术内容上协调一致。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
关于总平面图标准化的说明.
总平面图的标准化包含以下3个方面的要求：
1、坐标系统、制图单位标准化
坐标系为天津90坐标，制图单位为米，禁止用毫米。
2、图层命名标准化
以下列出的是总平面图中必须或者应该包含的图层，这些图层必须严格按照下面表格中所列命名。
对于其他的地物要素和修饰要素不依照下表命名，而统一以“11”加上该层所要表示的要素的中文意思命名，例如规划红线、红线道路名、楼栋号、楼层数、注记、楼梯口等层要素的命名应该为11规划红线、11红线道路名、11楼栋号、
3、图层内容标准化
●上述所列表中图层的内容必须严格是封闭的多段线，不能有块参照、不封闭
的线等要素。
●不属于上述所列图层的地物要素不能以所列表中的图层命名。
●尽量将不相关的图层、地物要素删除，留下的应该是能反映当前报件需要反
映的内容即可。
