毕业设计说明书简介(红外遥控密码锁)
红外遥控电子密码锁的设计开题报告书
本科毕业论文（设计）开题报告书
通过对单片机技术、红外线遥控技术等的认识，联系实际需求，将所学的知
识应用到现实生活当中去，通过对所学的知识的不断实践改良，使得单片机红外
遥控密码锁这个技术更加能符合现实需求，具有更高的可操作性。
（二）国内外发展现状和趋势
随着大规模集成电路和计算机技术的发展，遥控技术才得到快速发展。在遥
控方式上大体经历了从有线到无线的超声波、从振动子到红外线、再到使用总线
按键
微
处
理
编码电路
器
发射电路
图 1 遥控发射原理图
键盘 报警电路
接收电路 微
处
理
编码电路
器
LCD 显示电路
存储器
图 2 遥控接收原理图
系统软件结构设计：
软件是整个控制系统设计的另一个重要环节，灵活性很强，可以根据系统的 要求和功能而变化。在硬件结构一定的情况下，只要改变相应的软件就能实现一 些不同的功能，单片机的智能性都是由软件实现。
目前，在西方发达国家，电子密码锁已被广泛应用于智能门禁系统中，通过
多种更加安全，更加可靠的技术实现大门的管理。在我国电子密码锁的成本还很 高，应用还不广泛。
参考文献
[1] 梅晓榕.自动控制元件及线路[M]. 哈尔滨: 哈尔滨工业大学出版社,2004: 101-115. [2] 胡汉才. 单片机原理及其接口技术[M]．北京：清华大学出版，1996: 47-56. [3] 蔡勇. 基于 FPGA 的多功能红外遥控器设计[D]. 成都: 电子科技大学, 2012. [4] 刘潇婷. 基于 FPGA 的红外遥控电子密码锁的实现[D]. 大连: 大连海事大学, 2010. [5] 许琦. FPGA 器件应用开发[J]. 山西电子技术.2007,1: 39-41. [6] 苏长赞. 红外线与超声波控制[M]. 北京:人民邮电出版社,1993: 56-69. [7] 唐晓泉，李勇.一体化红外线接收器及其在数据通讯中的应用[J].电子技术应用，1996,
红外遥控电子密码锁设计
福建信息职业技术学院毕业设计(论文) 题目红外遥控电子密码锁设计学生姓名王翔学号**********专业班级通信技术指导教师卓秀钦学院福建信息职业技术学院答辩日期2012.06.12摘要目前大部分的锁采用的都是机械式的，其最大的缺点是利用简单工具就能很容易地把锁打开。
针对这种情况，我们设计了一种红外遥控密码锁，而一般设备都采用专用的遥控编码及解码集成电路，其制作简单、容易，但由于特定功能的限制，只适用于专用的电器产品，其应用范围受到限制。
本设计由红外接收头hs0038（红外接收频率为38khz）和AT89C51控制的接收部分构成。
采用单片机进行遥控系统的应用设计，具有编程灵活多样，电路结构清晰。
整个设计具有遥控开锁，本机控制开锁，密码修改等功能，可在密码外泄的情况下及时修改密码，具有保密性好、安全可靠、成本低廉、连接方便，简单易用，适用范围广等特点，而且特别适合家庭，宾馆，仓库，私家车库等场所。
关键词：红外遥控、红外接收、单片机、密码修改ABSTRACTMost of the lock is adopted, the largest of the mechanical faults are using simple tools can easily open the lock. In view of this situation, we designed a kind of infrared remote locks, and general equipment adopts remote coding and decoding the special-purpose integrated circuits, its production is simple, easy, but due to the particular function limit, applies only to the product, its special electrical application scope is limited.This design by infrared receiving head hs0038 (ir) and 38khz receive frequency for receiving part of AT89C51 control. On the remote control system adopts single-chip microcomputer application programming design, flexible, circuit structure is clear. The design has the remote control of the lock, lock, the password revision and so on the function, may in the circumstance timely leaked password revision password, have good secrecy, safe and reliable, low cost, simple, easy-to-use, and wide application scope, and special features for family, hotel, warehouse, private garage and etc.Keywords: infrared remote control , infrared receiving, MCU, password revisio目录第一章绪论 (1)1.1 设计背景 (1)1.2 市场前景 (2)1.3 设计依据 (2)1.4 设计任务 (2)1.4.1 设计的主要内容及功能 (2)1.4.2 技术指标 (3)第二章方案设计 (4)2.1 设计思路 (4)2.2 系统结构 (4)2.2.1 遥控发射部分 (4)2.2.2 主机接收部分 (5)2.3 红外通信原理 (6)2.3.1 红外通信简介 (6)2.3.2 红外信号编码 (6)2.3.3 遥控信号接收 (8)2.4 单片机串行通信原理 (9)2.4.1 串行通信基础 (9)2.4.2 串行通信中串行I/O和数据的实现 (10)2.4.3 串行口的选择及波特率的计算 (11)第三章硬件电路调试 (12)3.1 系统硬件原理图 (12)3.2 单片机系统 (13)3.2.1 主要特性 (14)3.2.2 管脚说明 (15)3.2.3 振荡器特性 (16)3.2.4 芯片擦除 (16)3.2.5 复位电路 (17)3.2.6 振荡电路 (18)3.3 红外发射电路 (18)3.4 红外接收电路 (19)3.4.1 HS0038概述 (20)3.4.2 特性 (20)3.4.3 工作原理 (21)3.5 矩阵键盘 (21)3.5.1 矩阵键盘原理 (21)3.5.2 矩阵键盘按键识别方法 (22)3.5.3 设计键盘说明 (23)3.6 显示电路 (23)3.6.1 LCD1602引脚连接 (23)3.6.2 指令集 (25)3.7 看门狗电路 (26)3.8 开锁电路 (27)3.8.1 电磁继电器的工作原理和特性 (28)3.8.2 电磁式继电器的主要参数 (28)3.9 报警电路 (29)3.10 电源电路 (29)第四章软件调试 (30)4.1 遥控发射部分程序设计 (30)4.1.1 主程序流程图 (30)4.1.2 中断服务程序 (31)4.1.3 按键子程序 (31)4.1.4 判键闭合子程序 (32)4.1.5 延时10ms子程序 (33)4.1.6 键值判别子程序流程图 (34)4.1.7 脉冲发射子程序流程图 (35)4.2 主机接收部分程序设计 (36)4.2.1 主程序设计 (36)4.2.2 中断服务程序 (36)4.2.3 解码子程序 (38)4.2.4 密码识别子程序 (39)4.2.5 显示子程序 (40)4.2.6 报警子程序 (41)4.2.7 修改密码子程序 (42)第五章总结 (44)参考文献 (46)致谢 (47)附录 (48)附录1 程序清单 (48)附录2 英文资料及其翻译 (65)第一章绪论1.1 设计背景现代社会盗窃事件频频发生，主要因为传统的机械锁具结构简单、制作工艺落后，无法阻止技术手段的破坏。
基于单片机的红外遥控电子密码锁设计毕业设计

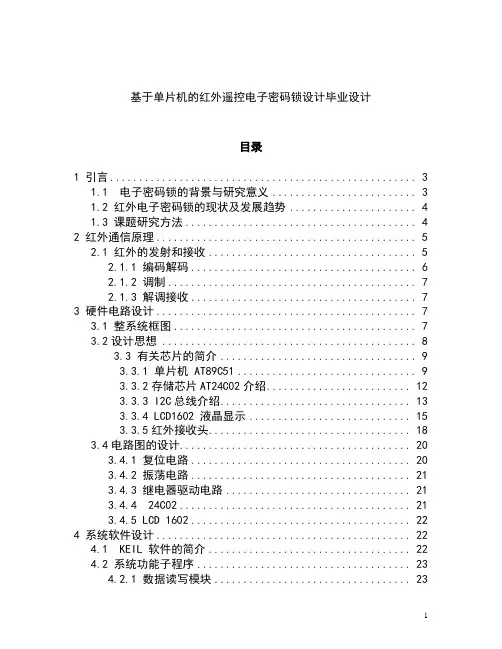

基于单片机的红外遥控电子密码锁设计毕业设计目录1 引言 (3)1.1 电子密码锁的背景与研究意义 (3)1.2 红外电子密码锁的现状及发展趋势 (4)1.3 课题研究方法 (4)2 红外通信原理 (5)2.1 红外的发射和接收 (5)2.1.1 编码解码 (6)2.1.2 调制 (7)2.1.3 解调接收 (7)3 硬件电路设计 (7)3.1 整系统框图 (7)3.2设计思想 (8)3.3 有关芯片的简介 (9)3.3.1 单片机 AT89C51 (9)3.3.2存储芯片AT24C02介绍 (12)3.3.3 I2C总线介绍 (13)3.3.4 LCD1602 液晶显示 (15)3.3.5红外接收头 (18)3.4电路图的设计 (20)3.4.1 复位电路 (20)3.4.2 振荡电路 (21)3.4.3 继电器驱动电路 (21)3.4.4 24C02 (21)3.4.5 LCD 1602 (22)4 系统软件设计 (22)4.1 KEIL 软件的简介 (22)4.2 系统功能子程序 (23)4.2.1 数据读写模块 (23)4.2.2 红外发射接收模块 (23)4.2.5 主流程图 (27)5 电路仿真及调试 (28)5.1 报警电路 (28)5.2 显示电路 (28)5.3 开锁电路 (29)致谢 (30)参考文献 (31)附录A 外文资料翻译 (33)附录B 源程序 (42)附录C 电路图 (66)1 引言1.1电子密码锁的背景与研究意义在当今社会，安全防盗已成为社会问题，而锁自古以来就是防盗的重要工具，目前国内大部分人使用的还是传统的机械锁，然而，眼下假冒伪劣的机械锁互开率非常之高，此外，即使是一把质量过关的机械锁，通过急开锁，甚至可以在不损坏锁的前提下将锁打开。
机械锁的这些弊端为一种新型的锁——电子密码锁，提供了很大的发展空间。
由于红外遥控具有许多优点，例如红外线发射装置采用红外发光二极管遥控发射器易于小型化且价格低廉；采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，增加遥控功能，提高信号传输的抗干扰性，减少误动作，而且功率消耗低；红外线不会向室外泄露，不会产生信号串扰；反应速度快、传输效率高、工作稳定可靠等。
毕业设计之基于单片机的红外遥控密码锁

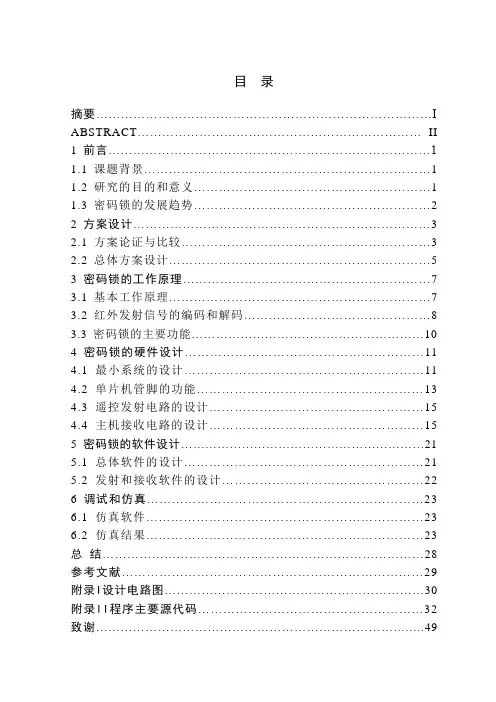

目录摘要 (I)ABSTRACT (II)1前言 (1)1.1课题背景 (1)1.2研究的目的和意义 (1)1.3密码锁的发展趋势 (2)2方案设计 (3)2.1方案论证与比较 (3)2.2总体方案设计 (5)3密码锁的工作原理 (7)3.1基本工作原理 (7)3.2红外发射信号的编码和解码 (8)3.3密码锁的主要功能 (10)4密码锁的硬件设计 (11)4.1最小系统的设计 (11)4.2 单片机管脚的功能 (13)4.3 遥控发射电路的设计 (15)4.4 主机接收电路的设计 (15)5密码锁的软件设计 (21)5.1 总体软件的设计 (21)5.2 发射和接收软件的设计 (22)6调试和仿真 (23)6.1仿真软件 (23)6.2仿真结果 (23)总结 (28)参考文献 (29)附录I设计电路图 (30)附录II程序主要源代码 (32)致谢 (49)摘要本设计是以单片机为核心元件，利用红外遥控原理，通过单片机串行发射，接收的一款电子密码锁。
该密码锁系统主要由红外遥控模块和主机接收模块组成，其中红外发射模块包含了基于单片机的最小系统电路、红外接收电路和键盘输入电路；主机接收模块主要由红外接收电路、电磁锁电路、报警电路以及数据存储电路组成。
具有修改密码，加密和较强的抗干扰能力。
当密码输入超过三次错误，密码锁能立即报警且实现本机键盘开锁功能。
关键词：密码锁；红外遥控；单片机ABSTRACTThis design which uses Micro-control unit as the core component, using infrared remote control principle is a kind of electronic Combination-lock which is launched and received through Micro-control unit. This Combination-lock system is mainly composed by the infrared remote control module and the host receiving module. The infrared launching module includes the minimum system circuit based on Micro-control unit, infrared receiving circuit and keyboard inputting circuit; Host receiving module mainly consists of infrared receiving circuit, electromagnetic lock circuit, alarm circuit and data storage circuit. It has the ability of modifying password, encryption and strong anti-interference ability. When the inputting password is incorrect for more than three times, the combination-lock can immediately alarm and realize the function of unlock the machine keyboard. Keywords: Coded-lock; Infrared remote control; Micro-control unit1 前言1.1课题背景进入二十一世纪以来各种电子信息技术进入高速发展阶段，包括信息系统技术微电子、计算机和现代通信技术、传感器技术，这也包括红外线技术，红外线是一种人的肉眼看不见的光线，最近二三十年来，初露头角的红外技术，在各个领域里获得了广泛的应用。
红外遥控电子密码锁设计
红外遥控电子密码锁一．设计目的1、学习串行通信的原理和应用。
2、了解异步串行通信的特点。
3、提高动手能力和理论联系实际能力。
二、设计任务和要求设计并制作一个采用红外遥控的电子密码锁，要求如下： 1、能实现遥控开锁，遥控距离8~10m 。
2、具有修改密码、加密和较强的抗干扰能力。
扩展功能：1、密码输入出错能立即报警。
2、能实现本机键盘开锁。
三．系统构成框图四．系统设计思想本系统采用单片机8051作为本设计的核心元件，利用红外线遥控原理和单片机串行发射、接处等功能而设计的一款有本机开锁和遥控开锁的电子密码锁。
五．基本功能设计遥控密码锁的基本设计主要分为如下五个部分。
1．选择密码：我们将编好的密码程序存储在EPROM中，用户通过密码选择键---8051中的P1.5口上的按键进行选择，具体操作过程如下：首先按一下P1.5口上按键,然后再逐渐输入号码,最后按”#”号确信即可.比如现在用户要是选择了57618这组数字作为密码,则用户只有首先按一下P1.5上的按键,接着在本机键盘上一一输入5、7、6、1、8、之后再按“#”号键即表示密码被设置好了，那么下次用户只要键入这组数据即可开锁。
本设计中我们编入了两密码即：57618和81675。
当然我们还可根据需要在EPROM中存入更多的密码，供用户选择。
2．密码输入有效显示：为了帮助用户确信是否有键按下，我们特在电路中设置了模拟显示电路；而为了防止密码外泄；显示时，并不是显示用户按下的数字符号-而是以发光二极管的亮灭来提醒用户是否有键按下。
有键按下，发光二极管亮0.5秒，没有键按下，发光二极管灭。
这样既巧妙地提醒了用户又保护了用户密码，此本设计可靠性优点之一。
3．当用户键入正确密码后，再按确认键----“#”号，便会自动开锁。
但用户键入密码时应注意：数字与数字之间的间隔时间为3秒，例如密码为57618，当键入第一个数字5后应在3秒内键入第二个数字7，否则，就会视为无效。
红外遥控防盗密码锁的设计毕业设计
红外遥控防盗密码锁的设计摘要随着科学技术的不断发展，人们对日常生活中的安全保险器件的要求越来越高。
为满足人们对锁的使用要求，增加其安全性，用密码代替钥匙的密码锁应运而生，码锁具有安全性高、成本低、功耗低、易操作等优点。
在安全技术防范领域，具有防盗报警功能的电子密码锁逐渐代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点，使密码锁无论在技术上还是在性能上都大大提高一步。
本系统采用单片机AT89C51作为本设计的核心元件，利用红外线遥控原理和单片机串行发射、接收等功能而设计的一款由遥控开锁的电子密码锁。
通过遥控器发射信号，由CPU进行解码，与原有的数据进行比对，完全正确后，发出解锁信号，解锁之后进行密码改写，按下修改键之后输入新的密码数据，密码数据存放在24C02存储芯片中，每次进行数据比对都必须从里面提取数据。
关键词：单片机片外密码 AT24C02AbstractWith the development of science and technology, people's life insurance for the safety devices in increasingly high demand. In order to meet the requirements of the use of locks, increase its security, the password lock emerge as the times require, code lock has the advantages of high safety, low cost, low power consumption, easy operation etc.. In the field of security and protection, with mechanical cipher anti-theft alarm function electronic combination lock gradually replace the traditional mechanical lock, the lock code less, poor safety performance, make the cipher lock both in technical or performance is greatly improved. The system uses AT89C51 microcontroller as the core component of the design, the use of infra-red remote control principle and serial transmitting, receiving and other functions and the design of a remote control unlocking the lock by the electronic password. Through the remote control signal, the CPU decoding, compared with the original data, completely correct, sends out unlocking signals, after unlocking password rewriting, press the edit key input password data is new, the password data is stored in the 24C02 memory chip, each data comparison to extract data from the inside.Key words: Single chip microcomputer Chip Cipher AT24C02目录第一章绪论 (1)第一节引言 (1)第二节AT89C51功能概述 (2)第三节AT89C51引脚图 (2)第二章系统的设计 (3)第一节系统结构及原理 (3)第二节密码锁基本工作原理 (3)第三节红外遥控系统 (4)第四节遥控发射器及其编码 (4)第五节TSOP1738接收器 (8)第三章 EEPROM存贮器AT24C02 的读写 (9)第一节I2C原理图 (9)第二节I2C 总线特点 (9)第三节I2C 总线工作原理 (10)第四节总线基本操作 (11)第五节红外密码锁原理图 (14)第四章程序的设计 (15)第一节程序流程图 (15)第二节红外遥控密码锁程序 (15)结论 (27)致谢 (28)参考文献 (1)第一章绪论第一节引言在日常的生活和工作中, 住宅与部门的安全防范、单位的文件档案、财务报表以及一些个人资料的保存多以加锁的办法来解决。
智能红外遥控防盗电子密码锁系统设计
1.毕业设计（论文）题目：智能红外遥控防盗电子密码锁系统设计2.题目背景和意义：当前人们日益提高生活质量的需求，使得安全有效的防盗技术备受关注。
而传统的机械锁由于安全性能太差，被撬的事件屡见不鲜。
通过设计电子锁系统以满足保密性强，使用灵活性好，安全系数高的实际使用要求。
国内不少企业已经积极学习和了解了先进的技术，发展前景非常可观。
希望通过不断地努力，使电子密码锁在我国也能得到广泛应用。
3.设计(论文)的主要内容（理工科含技术指标）：主要内容：（1）控制电路、遥控电路、蜂鸣器报警电路等设计实现；（2）密码锁原理分析及整体功能实现；(3) 可靠性大于百分之九十五。
技术指标：（1）可实现密码显示、密码修改、红外遥控开锁、本机按键开锁、密码错误报警等功能；（2）遥控开锁，遥控距离8~10米，且具有较强的抗干扰能力。
4.设计的基本要求及进度安排（含起始时间、设计地点）：设计工作从3月5日开始。
整个设计再校内完成。
具体工作进度如下：第1-3周：查找并整理有关电子密码锁的相关文献；整理思路确定使用方案；完成开题报告；第4-11周：熟悉单片机开发软件的使用；掌握基于单片机C语言的编程，研究的具体方案并且做出实物；第12-13周：开始在开发软件上编写程序，完成主要模块调试；第14-15周：结合硬件进行调试，修改及优化；第16-17周：整理资料，撰写毕业论文；第18周：毕业答辩。
5.毕业设计（论文）的工作量要求设计电路板布局，完成元器件的焊接、调试、优化，最终做出实物。
论文不少于8000字。
① 实验（时数）*或实习（天数）：实验时数不少于60小时① 图纸（幅面和张数）*：主程序流程图、整机电路原理图；部分源程序，不少于5张。
① 其他要求：熟悉测控系统硬软件设计。
指导教师签名：年月日学生签名：年月日智能红外遥控防盗电子密码锁系统设计摘要本文设计的是一种基于单片机的红外遥控电子密码锁。
该系统由4×4矩阵键盘、LCD1602液晶显示器、红外遥控模块和继电器报警模块等有机组成，并且是由STC89C52单片机控制。
本科毕业设计基于单片机的遥控密码锁设计
本科毕业设计基于单片机的遥控密码锁设计摘要红外遥控密码锁是一种以高强度密码序列为基础，在单片机上实现的密码开关。
它以红外光作为信息媒体，从而实现了遥遥控。
该锁具有利用方便、操作简单、价钱低廉等特点，给人们的生活带来了极大方便，特别高辐射区、高传染区等。
本次设计的题目是基于单片机的红外遥控密码锁设计。
该设计包括红外发射模块、红外接收模块和单片机处置模块。
该文详细的论述了各模块的设计与编程，该遥控密码锁能实现密码输入、密码修改、上锁、开锁和超次锁定功能。
为了避免遥控器失窃，非法人员多次试探尝试打开遥控锁，该系统还增加了错误报警功能，输入密码错误三次以后，蜂鸣器会持续鸣叫进行报警。
软件部份用C语言进行编程，采用模块化设计思想。
发射模块主要包括矩阵键盘、红外编码与调制部份。
其中红外发射利用红外发光二极管，调制部份采用38kHz的脉冲调制，矩阵键盘利用4×4矩阵。
同意部份通过红外接收头接、放大和解调接收到的红外波，该同意头内部电路包括红外检测二极管、放大器、限幅器、带通滤波器、积分电路和比较器等。
利用单片机的内部存储器进行密码存储。
关键词：单片机红外线遥控密码锁The Device of Infrared Electronic Lock in Code Based on single chip DeviceWu Guanhui(College of Engineering, South China Agricultural University Guangzhou 510640,China)Abstract：Infrared remote control coded lock is a high-intensity password sequence based on single chip microcomputer implementation code switch. The lock is easy to use, simple operation, low cost and so has brought great convenience to people's life, especially high radiative zone and high transmission area.The topic of this design is based on single chip microcomputer infrared remote control coded lock design. The design includes infrared emission module, the infrared receiving module and single-chip microcomputer processing module. This paper detailed expounds the module design and programming, the remote control can realize combination lock password, password modification, lock, unlock and super lock function. In order to prevent the remote control theft, illegal personnel many times testing attempts to open the remote control lock, the system also increases the error alarm function, input wrong password 3 times, buzzer will continue to call for the police. Software part in C language programming, using modular design thought. Launch module mainly includes matrix keyboard, the infrared coding and modulation. Which use infrared light-emitting diodes, infrared launch modulation part on 38 kHz pulse modulation, using a 4x4 matrix keyboard matrix. Acceptance part through the infrared sensor, amplification and demodulating the received infrared wave, the accept header internal circuit including the infrared ray detection diode, limiter, band pass filter, amplifier, comparator and integral circuit. It uses SCM’s internal storage for password.Key words：single chip infrared ray remote control coded lock目录1 前言 0课题的研究背景 0红外通信大体原理 02 系统设计 (1)红外遥控发射系统组成及工作原理 (1)红外遥控接收系统组成及工作原理 (2)3 方案选择和论证 (2)红外发射模块 (2)红外接收模块 (3)单片机最小系统模块 (4)报警模块 (5)液晶显示模块 (5)键盘矩阵模块 (6)4 硬件设计流程 (6)单片机最小系统电路 (6)报警电路 (7)红外发射电路 (7)红外接收电路 (7)液晶显示器 (8)5 软件设计流程 (8)Keil uVision3软件简介 (8)红外发射模块编码 (9)红外遥控编码思想 (9)软件程序资源分派 (11)附录A 接收模块原理 (17)附录B 发送模块原理图 (18)附录C 仿真图 (19)附录D 主要代码 (20)致谢 0华南农业大学本科生毕业设计成绩评定表1 前言课题的研究背景电子技术的飞速进展，给古老的锁具生产带来了庞大的变革，现代的电子技术与机械技术相结合，产生了一大量如声控锁、磁控锁、密码锁、遥控锁，指纹锁等先进的锁具。
红外遥控密码锁毕业论文
毕业设计报告题目基于红外遥控的密码锁设计自动化工程系电气自动化专业 2008 级 1 班学号姓名指导教师完成日期 2011 年月摘要随着社会科技和人们的生活水平的提高，如何实现家庭防盗这一问题也变的尤其的突出，传统的机械锁由于其构造的简单，被撬的事件屡见不鲜，电子锁由于其保密性高，使用灵活性好，安全系数高，受到了广大用户的青睐。
红外电子密码锁是一种以高强度密码序列为基础，在单片机上实现的密码开关。
它以红外光作为信息媒体，从而实现了遥控。
该锁具有使用方便、操作简单、价格低廉等特点，给人们的生活带来了极大方便。
本设计以单片机AT89S52作为密码锁监控装置的检测和控制核心，LCD1602具有按键提示，输入错误提示，密码有效提示，根据51单片机之间的串行通信原理，利用红外来传输，这便于对密码信息的随机加密和保护。
而且采用红外遥控相对于机械锁和键盘输入的电子密码锁具有较高的优势。
如红外线发射装置采用红外发光二极管，遥控发射器易于小型化且价格低廉；采用数字信号编码和二次调制方式，不仅可以实现多路信息的控制，增加遥控功能，提高信号传输的抗干扰性，减少错误动作，而且功率消耗低；红外线不会向室外泄露，不会产生信号串扰；反应速度快、传输效率高、工作稳定可靠等。
所以红外线遥控是目前使用最广泛的一种通信和遥控手段。
软件设计采用自上而下的模块化设计思想，以使系统朝着分布式、小型化方向发展，增强系统的可扩展性和运行的稳定性。
关键词：红外单片机 LCD 密码锁遥控目录第一章引言 11.1 课题选题意义 11.2 国内外研究现状 21.3 设计主要工作 3第二章硬件设计 42.1 系统框图 42.2 最小系统 42.3 红外遥控介绍 62.4遥控发射器及其编码 72.5 遥控接收器及其解码 82.6 LCD1602显示的应用 92.7 密码锁驱动电路设计 112.8 红外遥控密码锁总接线设计 11第三章软件设计 123.1 LCD1602显示程序设计 123.2 红外遥控程序设计 163.3 红外遥控密码锁主程序设计 17第四章总结 184.1 本文工作总结 184.2 存在不足 19参考文献 20致谢 21附录 22第一章引言1.1 课题选题意义在许多电子杂志、报刊经常刊登有密码开关，密码锁这样的电路，大多数是使用常用的数字电路，然后通过键盘来实现密码控制功能。
红外线遥控密码锁的设计
红外线遥控密码锁的设计摘要：本设计利用红外线遥控原理，基于AT89S52单片机设计了一种具有本机和遥控开锁功能的电子密码锁。
针对传统机械锁的各种缺点和重要部门安全性的要求，提出一种基于红外遥控的密码锁设计方案，通过此方案设计的密码锁电路可以满足安全性要求，也能适应特殊环境的使用需求。
设计具有按键指示，控制开锁，控制报警，遥控开锁等功能。
红外遥控密码锁的应用研究主要应用了红外线编码及解码技术，并通过单片机实现密码的设置、修改及识别功能。
设计电路主要有红外线编码电路、红外线解码电路和键盘及显示电路组成。
具有保密性强，灵活性高，适用范围广等优点。
关键词：AT89S52；红外遥控；密码锁Design of infrared remote control lock Abstract：This paper designed an electronic password lock which can be unlocked natively or by remote control, employing the principle of infrared remote control and based on SCM AT89S52. Each kind of shortcoming which and Integral part security request locks in view of the traditional machinery ,proposed that one kind based on infrared remote control’s combination lock design proposal, may satisfy the secure request through this project de sign’s combination lock electric circuit, can also adapt the special environment use demand。
红外遥控密码锁毕业设计教材
诚信承诺我谨在此承诺：本人所写的毕业论文《基于51单片机的红外遥控密码锁》均系本人独立完成，没有抄袭行为，凡涉及其他作者的观点和材料，均作了注释，若有不实，后果由本人承担。
承诺人（签名）：2013年月日基于51单片机的红外遥控密码锁摘要：关于如何加强家庭住房安全问题日益突出。
传统的机械防盗锁构造过于简单，尽管有些经过加固以及增加相应的防护措施，但是锁被撬现象屡见不鲜，无法保障人们的安全。
本次设计中制作的一种密码锁，具有很好的保密性。
另外，此处采用的是双控模式，即使用键盘控制的同时，也可以使用遥控器。
操作中的提示语用LCD来显示。
密码由六位0到9的数字够成，加大保密强度，此外，本设计中采用的AT24c02具有防止掉电丢失数据的作用。
关键词：51单片机；密码锁；红外；LCD1602Based on 51 SCM Infrared Remote Control Combination LockAbstract: Security issues have become increasingly prominent on how to strengthen the family home. Traditional mechanical anti-theft lock structure is too simple, although some had been strengthened and increased appropriate protective measures, but lock pry common occurrences, can not guarantee the safety of people. A lock made in the design, with good confidentiality. In addition, here is the dual-control mode that is controlled using the keyboard at the same time, you can also use the remote control. Prompt operation using the LCD display. Password by six 0-9 of digital enough increase confidentiality strength, In addition, the design used in A T24c02 prevent power-down data loss.Key words: 51 SCM；Combination lock；Infrared；LCD1602目录1 引言 .............................................................................................................................. - 1 -1.1研究背景与意义 ................................................................................................ - 1 -1.2 研究现状 ........................................................................................................... - 1 -1.3 研究内容 ........................................................................................................... - 1 -2 系统设计方案 .............................................................................................................. - 2 -2.1 总体方案 ........................................................................................................... - 2 -2.2 系统框图 ........................................................................................................... - 2 -3 系统硬件电路设计 ...................................................................................................... - 3 -3.1 单片机最小系统设计 ....................................................................................... - 3 -3.2 LCD显示电路设计 ............................................................................................ - 4 -3.3 矩阵键盘电路设计 ........................................................................................... - 5 -3.4 存储电路设计 ................................................................................................... - 5 -3.5红外发送接收电路设计 .................................................................................... - 5 -3.6 模拟锁与报警电路设计............................................................................................... - 5 -3.7系统PCB设计 .................................................................................................... - 6 -4 系统软件设计 .............................................................................................................. - 7 -4.1 程序设计思路 ................................................................................................. - 12 -4.2 算法与流程图 ................................................................................................. - 13 -5 系统仿真与硬件调试 ................................................................................................ - 14 -5.1系统仿真和调试方案 ...................................................................................... - 14 -5.2 系统硬件调试 ................................................................................................. - 16 -5.3 调试结果 ......................................................................................................... - 17 -6 总结与展望 ................................................................................................................ - 17 - 致谢 ................................................................................................................................ - 17 -参考文献 ......................................................................................................................................... - 18 - 附录 ................................................................................................................................ - 18 - 1．元器件清单 ....................................................................................................... - 18 - 2．源程序 ............................................................................................................... - 18 -1 引言1.1 研究背景与意义我们知道当某一个公司研发一些新产品时都会特别重视其资料的安全问题，在竞争日益激烈的当下，新研发的产品资料，科研项目，以及单位的文件档案、财务报表，个人资料等等，都是特别保护的对象，万一泄露将直接关系到一个企业的存亡。
基于单片机的红外遥控密码锁设计
中国电子科技大学毕业设计（论文）基于单片机的红外遥控密码锁设计学院名称信息与通信工程学院专业名称自动化学生学号123456789学生姓名学生姓名指导教师教授姓名助理指导老师老师姓名202X年X月摘要近年来，人们生活水平在不断的提升，同时怎样实现家庭防盗变的极其的重要，现如今的机械锁大多都是结构单一且安全性能很低，已没法使人们满意。
于是由电子控制的密码锁被人开始关注并且加以研究，再加上电子产品向智能化以及微型化的不停发展，而单片机因为其性价比高、应用简单等特点，使其成为电子产品开发和研制中首选的控制器。
本文从经济与实用的角度出发，使用了单片机AT89S52作主控芯片和用低功耗CMOS型E2PROM AT24C02作为数据存储器单元，连接外围的数字键盘输入、蜂鸣器报警、液晶显示、电平开锁这些电路，主控芯片的控制程序用C语言进行编写，设计了一种能报警和可以多次更改密码的电子密码锁。
关键词：红外遥控、电子密码锁、单片机AbstractWith the people's living standards improved, how to achieve home security becomes particularly prominent, is now a mechanical lock because its structure is simple, low security, has been unable to make people satisfied. So by the electronically controlled locks was started to pay attention and to be studied, together with the intelligent electronics and miniaturization continues to develop, while the microcontroller because of its high cost, application and simple, making research and development of electronic products the preferred controller.From the economical and practical point of view, the use of low-power CMOS microcontroller AT89S52 with type E2PROM AT24C02 as the main chip and data storage unit connected external keyboard input, alarm, display, unlock other circuits, large master chip control procedures writeten in C language Yongge, designed a warning and can change the password can be repeated electronic locksKeywords: infrared remote, electronic password lock, control, single chip microcomputer目录摘要................................................................................................................................ I I ABSTRACT...................................................................................................................... I II 第1章绪论 (3)1.1课题研究的背景及其意义 (3)1.2红外遥控密码锁的发展趋势 (3)1.3本设计所要实现的目标 (4)第2章设计方案的选择 (5)2.1方案一：采用数字电路控制 (5)2.2方案二：采用以单片机为核心的控制方案 (5)2.3最终方案 (5)第3章系统构成 (7)3.1设计原理 (7)3.2电路总体构成 (7)3.3单片机电路部分 (8)3.3.1 AT89S52性能简介 (9)3.3.2 存储芯片AT24C02 (10)3.4红外线输入部分 (11)3.4.1HX1813介绍 (11)3.5密码存储部分 (13)3.6复位部位 (13)3.7晶振部分 (14)3.7.1晶体振荡器 (14)3.8显示部分 (15)3.8.1 接口信号的说明 (15)3.8.2 主要技术参数 (16)3.8.3 基本操作程序 (16)3.9报警部分 (17)3.10开锁部分 (18)第4章电路的仿真 (19)4.１P ROTEUS ISIS软件简介 (19)。
红外遥控密码锁的与实现
红外遥控密码锁的与实现红外遥控密码锁的设计与实现班级：姓名：指导老师：摘要目前国内普遍使用的锁都是机械式的，这种锁结构简单、使用方便，但利用工具可轻易将其打开，这给用户带来极大的困扰和损失。
为此，我们设计制作了红外遥控密码锁来解决这个问题。
本设计提出以单片机为处理器，无线遥控与电子密码锁技术相结合的整体解决方案。
采用单片机为遥控系统的设计，具有灵活多样的编程和结构清晰的电路。
本设计由红外接收头hs0038和单片机STC89C52控制的的接收部分构成。
此外，红外遥控密码锁可以进行近距离遥控，可以实现遥控开锁、修改密码等诸多功能，在密码外泄时可随时修改密码，具有简单易用、成本低廉、安全可靠、适用广泛的特点，十分适合小区、宾馆、仓库等场所。
关键词：红外遥控、红外接收、密码锁ABSTRACTAt present, the widespread use of all mechanical locks, this lock structure is simple and easy to use, but easy to use tools to open it, which gives users a lot of confusion and loss. To this end, we designed and fabricated infrared remote control locks to solve the problem. The proposed single chip for the processor design, wireless remote control technology and electronic lock combination of the overall solution. For the remote control system using single chip design, with flexible programming and a clear structureof the circuit. The design of the infrared receiver and the microcontroller STC89C52 control hs0038 receiving parts. In addition, the infrared remote control can close remote locks, remote keyless entry can be achieved, change passwords, and many other functions, the password can be compromised at any time change your password, with easy to use, low cost, safe and reliable for a wide range of features, very Suitable for residential, hotels, warehouses and other places.keywords:Infrared Remote Control，Infrared receiver，lock目录1 绪论 (4)1.1设计的背景和意义 (4)1.2课题的市场前景 (4)1.3红外遥控技术的发展现状 (5)1.4本课题的主要研究内容 (5)1.4.1软件设计的研究内容 (5)1.4.2硬件电路设计的研究内容 (5)2 系统设计 (6)2.1红外遥控系统结构 (6)2.2红外信号的编码与解码 (6)2.2.1编码 (6)2.2.2调制 (7)2.2.3解调 (7)2.2.4解码 (8)3 系统硬件的设计与实现 (8)3.1系统结构 (8)3.2系统硬件结构 (9)3.2.1系统硬件原理图 (9)3.2.2接收电路的设计 (10)3.2.3密码存储部分电路设计 (11)3.2.4单片机的控制 (17)3.2.5输出端电路 (23)4 系统的软件设计 (26)4.1软件设计 (26)4.1.1红外接收解码 (26)4.1.2按键控制设计 (27)4.1.3数据存储设计 (28)4.2KeilC (31)5 总结 (31)致谢 (32)参考文献 (32)1 绪论1.1设计的背景和意义随着计算机的普及和信息技术的大力发展，人们对家庭和住宅小区提出更高的要求，智能化被引入家庭及住宅小区，并迅速在世界各地发展开来。
红外遥控电子密码锁设计毕业设计
红外遥控电子密码锁设计[摘要]：本文论述了基于AT89C51单片机的红外遥控电子密码锁系统设计。
给出了具体的实现方案。
该条件在分析了单片机的串行通信工作原理的基础上，同时也设计了红外发送接收器电路，以及电子密码锁的电路设计等。
该设计可以实现密码设定、密码显示、密码修改、本机开锁、远程遥控开锁、密码输入错误报警等等。
红外发送器和红外接收器的电路以及电子密码锁设计电路和应用方法。
[关键词]：单片机；红外线；报警器Infrared Remote Control Electronic Secret Code LockDesignAuthor:SunLeilei(Grade 11,Class 05,Major in Electronics & Information engineering ,Physics & Telecommunications engineering Dept., Shaanxi University of Technology,Hanzhong 723003,Shaanxi)Tutor: Liang FangAbstract:This dissertation is about concrete design of the hardware and program steps of Infrared ray test instrument’s design and realization based on A T89C51. This design can achieve the password selection; password to modify the password of the machine lock, remote keyless entry, the password is incorrect alarm function. The paper gives the working principle of the single-chip serial communication, infrared transmitter and infrared receiver circuit, and the typical design of the circuit of the electronic lock application methods.Keywords:S ing-chip; Infrared ray; Alarm目录1绪论 (1)1.1 电子密码锁的发展现状及研究意义 (1)1.2 红外遥控电子密码锁的功能 (1)1.3 红外遥控电子密码锁的结构设计 (2)1.4 本文设计的特点 (2)2红外遥控原理 (3)2.1 红外遥控介绍 (3)2.2 红外遥控系统的工作原理 (3)2.3红外发射模块的硬件电路 (8)3系统硬件设计 ......................................................... 错误！未定义书签。
红外遥控密码锁设计毕业设计
4、研究方法的科学性；技术线路的可行性；设计方案的合理性
□ 优 □ 良 □ 中 □ 及格 □ 不及格
5、完成毕业论文（设计）期间的出勤情况
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）质量
1、论文（设计）的整体结构是否符合撰写规范？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2）附件：按照任务书、开题报告、外文译文、译文原文（复印件）次序装订
指导教师评阅书
指导教师评价：
一、撰写（设计）过程
1、学生在论文（设计）过程中的治学态度、工作精神
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、学生掌握专业知识、技能的扎实程度
□ 优 □ 良 □ 中 □ 及格 □ 不及格
3、学生综合运用所学知识和专业技能分析和解决问题的能力
2、是否完成指定的论文（设计）任务（包括装订及附件）？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
二、论文（设计）水平
1、论文（设计）的理论意义或对解决实际问题的指导意义
□ 优 □ 良 □ 中 □ 及格 □ 不及格
2、论文的观念是否有新意？设计是否有创意？
□ 优 □ 良 □ 中 □ 及格 □ 不及格
涉密论文按学校规定处理。
作者签名：日期： 年 月 日
导师签名： 日期： 年 月 日
注意事项
1.设计（论文）的内容包括：
1）封面（按教务处制定的标准封面格式制作）
2）原创性声明
3）中文摘要（300字左右）、关键词
4）外文摘要、关键词
5）目次页（附件不统一编入）
6）论文主体部分：引言（或绪论）、正文、结论
3、论文（设计说明书）所体现的整体水平
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
基于单片机的红外遥控密码锁
电子信息科学与技术08260419 张磊指导教师缑新科教授
摘要
红外遥控电子密码锁是将红外遥控技术和单片机技术应用相结合的一种方案。
红外电子密码锁能实现多种控制功能，有较好的市场发展前景和技术应用价值。
针对传统的机械锁的各种缺点和重要部门安全性要求，设计了一种红外遥控电子密码锁可以满足安全方面的要求也能够实现特殊环境下的使用需求。
系统能完成开锁、出错报警、修改用户密码等基本的密码锁的功能，并且能实现遥控、掉电存储、声光提示等功能。
[关键词] 电子密码锁 红外遥控 单片机；
Abstract
The Design of Electronic Locks Based on Infrared Remote - Control NAME Luhoucheng Class 0701 Electronics Abstract: The design of electronic password lock based on infrared remote control.It is a kind of design of combining technical application the micro-control unit with infrared remote control technology to the electronic password lock based on infrared remote control. According to the design of the tradional mechanical locks, this method of design to the electronic password lock can not only meet safety requirements, but also be able to adapt to the specialneeds of the use of enviornment. This system has the basic function of opening the lock, alarming the error prompt and modifying the password of the users as well as the function of remote control, dropping the electricity and saving, sound and light hinting, etc.
Key words: Electronic password lock; Infraed remote control; Micro-control un
一、前言
随着人们生活水平的提高，如何实现家庭防盗这一问题也变得尤其重要。
目前国内，大部分人使用的还是传统的机械锁。
传统的机械锁由于其构造的简单，被撬的事件屡见不鲜。
即使是一把质量过关的机械锁，通过急开锁，甚至可以在不损坏锁的前提下将锁打开。
而且，在日常的生活和工作中，若使用传统的机械式钥匙开锁，人们常需携带多把钥匙，使用极不方便，且钥匙丢失后安全性即大打折扣。
为此，本系统试着设计具有防盗报警功能的红外线遥控电子密码锁来代替传统的机械式密码锁，克服了机械式密码锁密码量少、安全性能差的缺点。
而且还添加了红外遥控、遥控器学习识别和LED显示等功能，可以实现远距离开关锁、修改密码等，系统灵活性强，操作简单直观、使用非常方便
二、设计思想
红外遥控发射器部分主要由AT89C51单片机，红外发射二级管，矩形键盘，数码显示管，MAX7221及复位电路等组成;主机接收部分主要由AT89C51单片机,红外接收头,矩形键盘,数码显示管,MAX7221,报警器,电磁锁及复位电路等组成。
红外遥控密码锁的应用研究主要应用了红外线编码及解码技术,并通过单片机实现密码的设置,修改,开锁，关锁，错误报警等功能。
三、系统整体设计
本设计主要是以AT89C51单片机为核心，硬件设计电路主要由4×4矩阵键盘、MAX7221芯片、7805、
7812、数码管、发光二级管、LED 、电磁继电器、报警器等组成。
并具有两大部分的软件设计，包括遥控发射和主机接收部分。
通过定时器T1（P3.5）口，利用定时中断来发射信号。
定时器1的服务程序的功能是：红外管发射的信号需经过高频（采用38KHZ ）调制载波才可发射出去，利用定时器1的定时作用，在发射高频脉冲时，通过定时对P3.5口的操作，使发射信号调制成38KHZ 的高频，再经过红外发射二级管发射，发射距离为8-10米。
接收时利用P3.2口（外部中断0）的上升沿触发中断来接收信号，并通过P3.3口来判断高低电平。
外部中断0的中断服务程序的功能是：由接收第一位码的下降沿触发中断后，对第一位（起始位）码的码宽进行验证。
若第一位高电平码的脉宽小于3ms ，将作为错误帧处理。
当间隔位的高电平脉冲宽大于3ms 时，结束接收，然后根据累加器A 中的脉冲数，执行相应的功能操作。
整体框图如图1，图2所示：
图1遥控发射结构框图
图2主机接收结构框图
（一）硬件设计
1.编码与发射电路
编码与发射部分电路即从机电路，从机要实现的功能有密码输入、开锁、显示、红外发射的功能。
在键盘部分采用行扫描识别闭合键的方法，当有按键按下时，单片机通过程序判断按键位置，读出相应键值送单片机处理。
在显示部分，本设计采用了MAX7221来做显示驱动，这样既避免了用静态显示时复杂的硬件电路，同时减少了对单片机接口的占用，避免的扩展接口所造成的成本增加。
本设计的重中之重在于红外编码， 遥控器信息码是由AT89C51单片机的定时器T1调制成38KHZ 红外载波信号，而关键是它的编码，在这里遥控器的编码采用脉冲个数编码格式，不同的脉冲个数代表不同的操作码信息，最少为2个脉冲。
其它信息码的脉冲个数逐个递增。
为了使接收尽量可靠，第一位码宽为3ms ，其余码宽为1ms ，
AT89C51
键 盘 红外发射 复 位 显 示 晶 振 红外接收器 复 位
显 示 键 盘
电磁锁
报警器 晶 振
AT89C51 密码存储
码间距为1ms。
遥控码数据间隔大于10ms。
遥控器上每个键都有唯一的一个键号，单片机通过查得按下键的键值发约定个数的脉冲。
频率为38KHZ，即周期约为26us,第一位码需115个脉冲周期，其余为38个脉冲周期，结束帧至少为385个脉冲周期。
发射部分硬件电路如图3所示。
图3 发射部分硬件电路图
2.解码与接收控制电路
解码接收电路相对发射部分电路来说，单片机多了对密码锁的外围控制电路，通过单片机的P2.0和P2.3给出的高电平来控制密码锁的上锁、开锁和声光提示。
利用ST24W02来存储密码，节省的单片机的外部存储电路。
在红外接收时，采用HS0025的一体化红外接收头，接收信号的解码是根据红外线接收器输出脉冲帧的格式来进行解码的，即用累加器A分别对符合条件的跳变脉冲进行计数。
当红外线接收器输出脉冲帧数据时，第一位码的高电平将启动中断程序，实时接收数据帧。
在接收数据帧时，根据发射帧的格式将对第一位（起始）码的码宽进行验证。
若第一位低电平码的脉冲宽小于2ms，将作为错误码处理。
当间隔位的高电平脉冲大于3ms时，结束接收，然后根据累加器A中的脉冲个数，执行相应的操作。
接收控制电路如图4所示。
图4 接收部分硬件电路图
（二）软件设计
本系统软件编程采用C语言，系统程序分红外发射端程序和红外解码控制端接收端程序。
其中将红
外编码程序、解码程序和LED显示程序、密码输入和修改程序均作为子程序，以方便系统调用，可移植
性强。
在设计数据发射子程序和数据接收子程序时，考虑到无线数据传输中会有很多干扰，采取了一些
抗干扰措施，即通过通信协议来保证传输信息的正确性。
四、总结
本设计分为主机和从机两部分，其中红外编码和红外解码是本设计的重点，设计也符合任务要求，
完成了硬件和软件两方面的设计。
通过两个多月的学习，对单片机有了更升入的理解，增强了专业知识
的实际应用能力，当然，在此也要感谢老师和同学们的帮助。
参考文献
[1] 王新赽，蒋富瑞，实用计算机控制技术，山东：山东科学技术出版社，1994
[2] 何立民，单片机应用技术选编（第五册），北京：北京航空航天大学出版社，2000
[3] 窦振中， PIC系列单片机原理，北京：北京航空航天大学出版社，1998
[4] 王道宪， Microchip PIC系列单片机原理、应用与开发，国防工业出版社，2003
[5] 白英彩，主编，微型计算机常用芯片手册上海科学技术出版社
[6] 谢宜仁，主编单片机实用技术问答，人民邮电出版社， 1998
[7] 刘必虎，主编，中小规模集成电路的原理与应用，上海科技出版社， 2003
[8]V. Yu. Teplov,A. V. Anisimov. Thermostatting System Using a Single-Chip Microcomputer
and Thermoelectric Modules Based on the Peltier Effect[J] ,2002。
