温顿短波天线
全文图解十五种简易抗干扰外接收音机天线的制作
全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线.专业资料.整理分享.十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。
电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。
超短波适用直射波传播方式进通信。
短波的基本传播途径有两种：A、地波（表面波）传播。
B、天波传播。
天波传播是短波通信的主要传输方式。
1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。
地波的传播途径其传播途径主要取决于地面的电特性。
地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。
但地波不受气候影响，可靠性高。
通常，超长波、长波、中波无.专业资料.整理分享.线电通信，利用地波传播。
2、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。
天波是短波的主要传播途径。
短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。
但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。
短波天线在人防通信中的选型研究

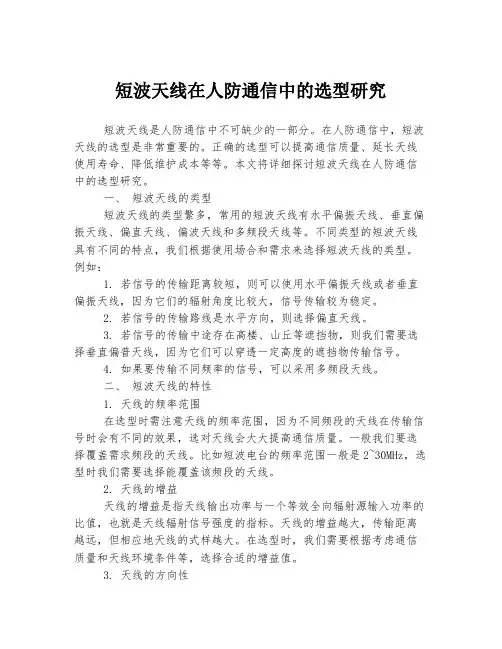

短波天线在人防通信中的选型研究短波天线是人防通信中不可缺少的一部分。
在人防通信中，短波天线的选型是非常重要的。
正确的选型可以提高通信质量、延长天线使用寿命、降低维护成本等等。
本文将详细探讨短波天线在人防通信中的选型研究。
一、短波天线的类型短波天线的类型繁多，常用的短波天线有水平偏振天线、垂直偏振天线、偏直天线、偏波天线和多频段天线等。
不同类型的短波天线具有不同的特点，我们根据使用场合和需求来选择短波天线的类型。
例如：1. 若信号的传输距离较短，则可以使用水平偏振天线或者垂直偏振天线，因为它们的辐射角度比较大，信号传输较为稳定。
2. 若信号的传输路线是水平方向，则选择偏直天线。
3. 若信号的传输中途存在高楼、山丘等遮挡物，则我们需要选择垂直偏普天线，因为它们可以穿透一定高度的遮挡物传输信号。
4. 如果要传输不同频率的信号，可以采用多频段天线。
二、短波天线的特性1. 天线的频率范围在选型时需注意天线的频率范围，因为不同频段的天线在传输信号时会有不同的效果，选对天线会大大提高通信质量。
一般我们要选择覆盖需求频段的天线。
比如短波电台的频率范围一般是2~30MHz，选型时我们需要选择能覆盖该频段的天线。
2. 天线的增益天线的增益是指天线输出功率与一个等效全向辐射源输入功率的比值，也就是天线辐射信号强度的指标。
天线的增益越大，传输距离越远，但相应地天线的式样越大。
在选型时，我们需要根据考虑通信质量和天线环境条件等，选择合适的增益值。
3. 天线的方向性天线的方向性是指天线所辐射电磁波的空间照射分布，天线的方向性越强，则天线的辐射方向性越强，传输效果越好。
在选型时需要注意根据通信路线与天线的方向匹配，确保其传输效果更佳。
4. 天线的最大功率天线的最大功率是指天线允许的最大输入功率，不同的天线最大功率不同。
为了避免过度损坏，我们在选型时需要考虑它所允许的最大功率和我们通信的需求功率之间的匹配。
5. 天线的阻抗天线的阻抗是指天线输入端的阻抗，与收发器匹配阻抗是相对应的。
温顿天线小型化的研究

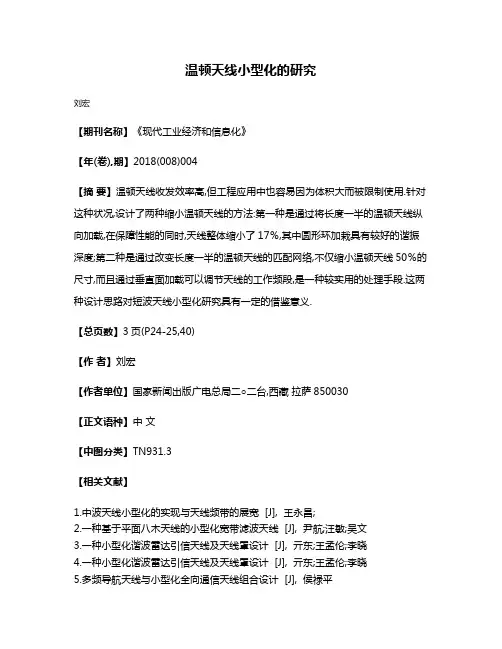

温顿天线小型化的研究
刘宏
【期刊名称】《现代工业经济和信息化》
【年(卷),期】2018(008)004
【摘要】温顿天线收发效率高,但工程应用中也容易因为体积大而被限制使用.针对这种状况,设计了两种缩小温顿天线的方法:第一种是通过将长度一半的温顿天线纵向加载,在保障性能的同时,天线整体缩小了17％,其中圆形环加栽具有较好的谐振深度;第二种是通过改变长度一半的温顿天线的匹配网络,不仅缩小温顿天线50％的尺寸,而且通过垂直面加载可以调节天线的工作频段,是一种较实用的处理手段.这两种设计思路对短波天线小型化研究具有一定的借鉴意义.
【总页数】3页(P24-25,40)
【作者】刘宏
【作者单位】国家新闻出版广电总局二○二台,西藏拉萨850030
【正文语种】中文
【中图分类】TN931.3
【相关文献】
1.中波天线小型化的实现与天线频带的展宽 [J], 王永昌;
2.一种基于平面八木天线的小型化宽带滤波天线 [J], 尹航;汪敏;吴文
3.一种小型化谐波雷达引信天线及天线罩设计 [J], 亓东;王孟伦;李晓
4.一种小型化谐波雷达引信天线及天线罩设计 [J], 亓东;王孟伦;李晓
5.多频导航天线与小型化全向通信天线组合设计 [J], 侯禄平
因版权原因，仅展示原文概要，查看原文内容请购买。
几种短波天线的比较
几种短波天线的比较(ZT)这里我们是常见的几款短波天线，如国产的10米波段1/2波长垂直天线，曰本钻石公司的HV-4，自制的加感天线，自制的DP天线。
当然，还很多的其他的天线类型。
这次只是对这几款用过的做一个比较，讲一讲个人的一些体会，希望能大家有所帮助。
还是会再继续寻找，试图找出更符合个人需要，容易制作和携带的野营天线。
1. 国产的10米波段1/2波长垂直天线：这种天线好处很多，增益高，发射仰角低，受环境影响小，无须调整，架设高度低，可以直接放在地上。
缺点是单波段天线，一个波段得要一根。
另外每节1米左右，携带不算很麻烦也不算容易。
2. 曰本钻石公司的HV-4：这是一款车天线，是适合放在车顶使用的，曾经用吸盘吸在普桑顶上，在行驶的汽车上用15米波段联络曰本电台效果非常好。
但是不把它安装在车上，它就无法正常工作，即使加上了模拟地线，谐振点也全部偏低，21MHz波段的谐振点到了18MHz。
所以其实是不适合野营使用的。
3. 自制的加感天线：振子是1.5米长的拉杆天线，收起来的时候很短。
加感线圈在底部，另外还需要地线配合。
由于当年调试的时候是把天线斜挑出阳台，地线自然下垂的形态。
所以今天曾经试图把天线振子竖起来，地线拉水平，或斜向下45度，就都无法谐振。
只有摆成当年调试的样子，才能谐振。
回想以前玩野外操作的时候，这类天线的加感线圈都是做很多抽头出来，到地方再重新找抽头位置。
看来这天线也必须这样做才成，它太受环境的影响。
这种天线携带还算容易，不过振子短，有效辐射长度短，效率不会很高。
但是也不算太差。
阻抗匹配概念阻抗匹配（Impedance matching）是微波电子学里的一部分，主要用于传输线上，来达至所有高频的微波信号皆能传至负载点的目的，不会有信号反射回来源点，从而提升能源效益。
大体上，阻抗匹配有两种，一种是透过改变阻抗力（lumped-circuit matching），另一种则是调整传输线的波长（transmission line matching）。
对短波天线电磁辐射分析
多 国的科 学家 经过 长时 间的研 究表 明 ：人在 很 长时 间地受 到 电磁 的辐射 ， 眼 睛、生殖 系统 、神经 系统 、心血 管 系 统和免 疫 系统就 会受 到影 响 ，使人 体 出 现头痛 、血压异 常、 头晕 、 注意力不集 中、 记 忆力 减退 、身体 免疫 功 能下 降、女性 月经失 调 、视力下 降 、心率 失常甚 至各 类癌症等情 况。 通讯信 号也会受到 电磁辐 射的干扰 ， 使得 通讯 不流 畅 ，造 成通讯 的障碍 ，导 致通讯 的质量 降低 。
理想 。正常情况 下 ，Ｇ Ｐ天线最 适合 自己 现象 。
ቤተ መጻሕፍቲ ባይዱ
种为简称 Ｙ Ａ Ｇ Ｉ 的八木天线 ，第二种为 简称 Ｇ Ｐ的垂 直天线 ，第 三种 为简 称 Ｄ Ｐ
一
的偶级 天线 。除此 之外 ，还有 对数 周期 天 线 、钻石 型、碟 型 、框 型 等 ，不 过 目 前前面三种天线使用得较多 。
传 输
鲜晓军
（ 作 者单位 ：新 疆广电局 ９ １ ６ １ ７台 ）
摘
要 ：随着科技 的发展 ，生活 中的很 多方 面都 需要用到短波天线 ，生活环境 中处处都有短波天线的电磁辐射 ，会对动植物、
人类 以及通讯造成不好的影响。 本文针对这些 问题 ， 从短 波广播的特点 、 短波天线的结构等 方面对短波天线的 电磁辐射进 行 了分析 。
２ ３ ２
的架 设 高度为 ５～ １ ０ ｍ。这 是 因为有高 度 的限制 ，所 以天线不可能架设很高。 Ｄ Ｐ天线 的结构 ，两端 的牵引绳会 和 绝缘 子隔开 。Ｄ Ｐ天线主要采 用天波进行 通 讯 的，因此 它拥 有效果 非 常理想 的远 距 离通 讯 ，而且 不 需要很 高 的成本 以及 天线 ， 操作 过程 简单 。 Ｄ Ｐ 天线有许多变形 ， 如倒 ｖ天线 、温顿天线。 倒 Ｖ天 线 的使 用 首先是 可 以使天 线 不 占用 很大 的 面积 ，其 次 ，本来 就有 的 Ｄ Ｐ天线 的地波 近距离通讯 效果可 以得 到 改 善 。不过一 旦使 用 了这 种方 法 ，天线 就 具有 了方 向性 ，因此 ，在 实 际使用 的 过 程 中 ，就可 以做一 根 多波段 的倒 ｖ天 线 。多波段 倒 Ｖ天线 的好处 是 除了 能少 占地 ，还 不需 要来 回切 换几 根 天线 。不 过 多波 段倒 Ｖ天线 也有 坏处 ，就 是各 波 段 的振 子会 相互 之 间产 生影 响 ，如果 要 解 决这 个 问题 ，就 需要 对振 子 的长度 进 行 逐一 修剪 ，使它 们能 达 到最合 适 的匹
一种基于Watterson模型的短波信号时延估计算法
一种基于Watterson模型的短波信号时延估计算法张阳;邱天爽;栾声扬;戚寅哲;李景春;夏楠【摘要】基于TDOA的短波信源定位技术相比于传统的基于AOA的短波定位技术具有设备简单、成本较低且架构方便的优点.然而,对短波信号直接进行传统的TDOA估计并不能得到信号的时延信息.以Watterson短波信道模型构造短波信号,在研究对比基本相关与模值相关算法的基础上,提出了基于广义相关熵模值的时延估计算法.仿真实验表明,即使在较低信噪比下,该方法仍然保持着较高的时延估计性能,是一种适用于短波信号的新型时延估计算法.【期刊名称】《科学技术与工程》【年(卷),期】2015(015)019【总页数】6页(P20-25)【关键词】时延估计;Watterson信道模型;α稳定分布噪声;短波定位;相关熵【作者】张阳;邱天爽;栾声扬;戚寅哲;李景春;夏楠【作者单位】大连理工大学电子信息与电气工程学部,大连116024;大连理工大学电子信息与电气工程学部,大连116024;大连理工大学电子信息与电气工程学部,大连116024;大连理工大学电子信息与电气工程学部,大连116024;国家无线电监测中心,北京100037;国家无线电监测中心,北京100037【正文语种】中文【中图分类】TN911.7短波非法信号传播的监测与信源定位一直是无线电监测中的重点和难点问题。
目前，短波定位方法多采用到达方位角（angle of arrival, AOA）估计方法，如多站联合测向交汇定位[1]以及单站测向定位[2]等。
这类以AOA参数为基础的短波定位体系往往面临着设备成本维护费用高、测向天线稳定性差、易受天线极化和波束宽度的影响、相位模糊等实际问题。
基于到达时差（time difference of arrival, TDOA）的信源定位方法则是一种设备简单、组网方便又能保证较高精度的定位方法，在短波定位中前景广阔[3—5]。
然而，短波信号在电离层传播过程中引入的多普勒扩展往往表现出对信号的某种调制作用，使得传统TDOA估计算法在处理短波信号时性能严重下降。
一款易于架设的4波段Windom(温顿)天线
一款易于架设的4波段Windom(温顿)天线作者:BA6IT/AB9UX(U.S. Extra Class)这是一款经典的温顿天线（Windom Antenna），他和普通偶极天线的区别是馈电点在偏离中心约17%的地方，这种馈电方法可以使的该天线可以良好的工作在基本谐振频率的偶次倍数上，而不必使用天调。
Windom天线有很多版本，基本的是大尺寸（135英尺、40.5m）的天线，可以工作在80m/40m/20m/12m/17m/10m波段（除了30m和15m），这次介绍的天线长度只有它的一半，总长度为6.75+13.5约20米左右，和普通的Dipole或倒V长度相当，但可以良好的工作在40m/20m/10m三个波段上（15m 波段除外），在6m上工作的也不错。
架设起来很方便。
安装时只要剪裁一段6.75m的导线做短振子和一段13.5m的导线做长振子，中间接在一个4:1的Balun上就可以了（该长度可以根据实际环境和对CW或SSB的偏好略做修剪）。
振子线可以用多股的塑铜线（软线）或者1.6mm的漆包线，工作起来都很出色。
振子离地的高度不要低于6m，会得到较好的效果。
实际使用中在40m波段比倒V天线略微弱了一点信号，在20m非常出色，效果超过Dipole和倒V，在10m也非常的优秀。
总结一些常见的问题：1、为什么这款Windom天线的总长度比计算出来的要略微短一点点？答：原因有好几个：一是偶极子天线本身有一定的带宽，覆盖常用的业余频率问题不大；二是为了照顾29.6Mhz有意为之；三是大部分人在放线制作的时候都喜欢下意识的多留一点，加上使用尺子的方法不够精确所以更容易裁的多一点。
2、这个天线可以工作在几个波段，需要修剪吗？答：这个天线可以工作在40/20/10/6米四个波段（15米完全不谐振不能使用）。
如果按照图纸上的尺寸和架设方法，不需要任何天调，一般也不需要修剪即可使用。
各业余频率的SWR基本都在2以下，7Mhz/14Mhz容易达到1.5以下，10米的最低谐振频点应该在28.500Mhz附近，SWR也可以小于1.5。
天线基础知识
第一讲天线的基础知识发射电磁波所用的导线，在无线电通信中一般叫做“发射天线”。
高频电磁波在空中流传，如遇着导体，就会发生感觉作用，在导体内产生高频电流，使我们能够用导线接收来自远处的无线电信号。
接收电磁波所用的导线，一般叫做“接收天线”。
任何导线都能够作为发信天线和接收天线。
高频电子设备中每一段导线都可能向外发射电磁波，敏捷的收信机中每一段导线都可能拾取空中的各样电磁波所以需要采纳各种的障蔽举措！免得不该有的“天线”接收到扰乱信号！不一样形状、尺寸的导线在发射和接收某一频次的无线电信号时，效率相差好多，所以要获得理想的通信成效，一定采纳适合的天线才行！天线影响无线电通信成效的主要原由有极化方向、方向特征、阻抗般配、辐射效率和频带宽度等。
天线的输入阻抗输入阻抗是天线馈电端输入电压与输入电流的比值。
天线与馈线的连结，最正确情况是天线输入阻抗是纯电阻且等于馈线的特征阻抗，这时馈线终端没有功率反射，馈线上没有驻波，天线的输入阻抗随频次的变化比较缓和。
天线的般配工作就是除去天线输入阻抗中的电抗重量，使电阻重量尽可能地凑近馈线的特征阻抗。
般配的好坏一般用四个参数来权衡即反射系数，行波系数，驻波比和回波消耗，四个参数之间有固定的数值关系，使用那一个纯出于习惯。
在我们平时保护中，用的许多的是驻波比和回波消耗。
一般挪动通信天线的输入阻抗为50Ω。
驻波比：它是行波系数的倒数，其值在1到无量大之间。
驻波比为1，表示完整般配；驻波比为无量大表示全反射，完整失配。
在挪动通信系统中，一般要求驻波比小于，但实质应用中VSWR应小于。
过大的驻波比会减小基站的覆盖并造成系统内扰乱加大，影响基站的服务性能。
2.回波消耗：它是反射系数绝对值的倒数，以分贝值表示。
回波消耗的值在0dB3.的到无量大之间，回波消耗越大表示般配越差，回波消耗越大表示般配越好。
4.表示全反射，无量大表示完整般配。
在挪动通信系统中，一般要求回波消耗大于14dB。
短波通信天线介绍文档资料
倒V天线
具有宽频带发射、结构简单、架设方便、重量轻、近距离、全向等特点
*
水平对称振子天线
近距离定向容易架设，由3-4mm的铜线或铜包钢线，结构简单，但增益和方向系数较差，只能做近距离通信
*
单线行波天线
单线行波天线由主振子、辅助振子、宽带匹配器等组成，具有快速架设、便于携带等优点。不用天调、节省携带台电池，全频段保持低驻波比，辐射效率高，最远可通1500公里以上。斜拉架设可实现高、中仰角全向通信，平拉架设可实现中、低仰角定向通信。
*
业务应用
固定通信业务
水平对称振子天线、笼形天线、三线式天线、对数周期天线、多模多馈天线
移动通信业务
车载鞭状天线、小型环天线
短波广播业务
同相水平天线、角形天线、垂直笼形天线阵
应急通信业务
单线行波天线、鞭状天线
*
常用短波天线性能
*
短波天线选型
固定站之间通信 固定站和移动车通信 近距离通信 远距离通信 占地面积、地理环境 成本（包括维护成本）
*
天线分类
天线分类
按方向性分类
按能量来源分类
全向
定向
按工作频段分类
短波频段
超短波频段
卫星/微波频段
有源
无源
按信号极化分类
线极化水平/垂直
（椭）圆极化 左旋/右旋
*
短波测向天线----固定站测向
*
短波多模多馈天线
全向宽频带天线，三种模式，可以配3个发射机同时异频工作，适合中、远、近距离通信，天线的工作效率取决于螺旋线的长度和大口直径
*
三线式天线
倒V式同时兼顾近、中、远各种距离全向通信，因此能够胜任通信网的中心站天线
短波天线的组成
短波天线的组成
短波天线的组成通常包括以下几个主要部分：
1. 辐射元件：这是天线的核心部分，负责将电能转换为电磁波或反之。
在垂直天线（如GP天线）中，这可能就是一个简单的垂直导体；在偶极天线（DP天线）中，则是两个相等长度且方向相反的导体（偶极子）；在八木天线（Yagi-Uda天线）中，辐射元件更为复杂，由多个单元构成，包括一个驱动器、反射器和多个引向器。
2. 调谐元件：为了匹配特定频率的短波信号，天线可能包含可调谐组件，例如线圈或可变电容器，用来调整天线的谐振频率，使其与工作频段相匹配。
3. 接地系统/地网：对于许多类型的短波天线特别是垂直天线而言，良好的接地系统至关重要。
它不仅提供电流回路，也影响天线的效率和阻抗匹配。
4. 支撑结构：天线需要稳定的支撑结构来保持其在空中的位置，这可以是塔架、桅杆、伸缩杆或其他形式的支架。
5. 馈线和接头：馈线（如同轴电缆或平衡线）用于连接天线与发射机或接收机，确保信号的有效传输。
接头则是连接馈线与天线或设备的部分，需确保良好的电气接触和密封性以减少信号损耗。
6. 匹配网络：在某些情况下，为了使天线与发射机或接收机的输出阻抗相匹配，会使用匹配网络或天线调谐器来优化能量传输。
7. 附加部件：根据天线类型和设计，可能还包括绝缘材料、固定件、旋转机构（用于改变天线方向）、防雷保护设施以及适应不同环境条件的防护措施等。
汽车收音机天线的参数
天线的参数短波通信是指波长１００－１０米（频率为３－３０ＭＨｚ）的电磁波进行的无线电通信。
短波通信传输信道具有变参特性，电离层易受环境影响，处于不断变化当中，因此，其通信质量，不如其它通信方式如卫星、微波、光纤好。
短波通信系统的效果好坏，主要取决于所使用电台性能的好坏和天线的带宽、增益、驻波比、方向性等因素。
近年来短波电台随着新技术提高发展很快，实现了数字化、固态化、小型化，但天线技术的发展却较为滞后。
由于短波比超短波、卫星、微波的波长长，所以，短波天线体积较大。
在短波通信中，选用一个性能良好的天线对于改善通信效果极为重要。
下面简单介绍短波天线如何选型和几种常用的天线性能。
一、衡量天线性能因素天线是无线通信系统最基本部件，决定了通信系统的特性。
不同的天线有不同的辐射类型、极性、增益以及阻抗。
１．辐射类型：决定了辐射能量的分配，是天线所有特性中最重要的因素，它包括全向型和方向型。
２．极性：极性定义了天线最大辐射方向电气矢量的方向。
垂直或单极性天线（鞭天线）具有垂直极性，水平天线具有水平极性。
３．增益：天线的增益是天线的基本属性，可以衡量天线的优劣。
增益是指定方向上的最大辐射强度与天线最大辐射强度的比值，通常使用半波双极天线作为参考天线，其它类型天线最大方向上的辐射强度可以与参考天线进行比较，得出天线增益。
一般高增益天线的带宽较窄。
４．阻抗和驻波比（ＶＳＷＲ）：天线系统的输入阻抗直接影响天线发射效率。
当驻波比（ＶＳＷＲ）１：１时没有反射波，电压反射比为１。
当ＶＳＷＲ大于１时，反射功率也随之增加。
发射天线给出的驻波比值是最大允许值。
例如：ＶＳＷＲ为２：１时意味着，反射功率消耗总发射功率的１１％，信号损失０．５ｄＢ。
ＶＳＷＲ为１．５：１时，损失４％功率，信号降低０．１８ｄＢ。
二、几种常用的短波天线１．八木天线（ＹａｇｉＡｎｔｅｎｎａ）八木天线在短波通信中通常用于大于６ＭＨｚ以上频段，八木天线在理想情况下增益可达到１９ｄＢ，八木天线应用于窄带和高增益短波通信，可架设安装在铁塔上具有很强的方向性。
短波天线的原理和应用实例
短波天线的原理和应用实例1. 短波天线的原理短波天线是无线电通信中常用的天线类型之一，它主要用于接收和发射短波信号。
短波信号属于高频信号，波长范围在10米至100米之间，通常用于远距离通信。
短波天线的工作原理基于电磁感应和辐射原理。
当电磁波通过天线时，它会与天线的导体产生相互作用。
这些作用包括导体中自由电子的运动和天线所产生的辐射场。
短波天线通过合理设计和调整，能够达到良好的接收和发射效果。
短波天线的基本原理可以概括如下： - 天线长度与波长相匹配：短波天线的长度应与所要接收或发射的信号的波长相匹配，以获得更好的谐振效果。
- 地面反射：短波天线通常需要一个接地平面来增强信号的接收和发射效果，这个接地平面一般是地面或者人工建立的接地系统。
- 天线定向性：通过改变短波天线的结构和布局，可以实现方向性辐射，以增强信号的传输和接收效果。
- 天线匹配：为了获得最大的信号传输效率，短波天线需要与发射或接收设备之间进行匹配，以达到合适的阻抗匹配。
2. 短波天线的应用实例短波天线在无线电通信中有着广泛的应用，下面列举几个常见的应用实例：2.1 短波广播接收短波广播是一种特殊的广播方式，它的传播距离远大于FM广播，因此需要专门的设备和天线来接收。
通过连接短波天线，可以接收到来自世界各地的广播电台的信号。
短波广播可以提供国内外的新闻、音乐、文化、天气等丰富的内容，是人们获取全球信息的重要途径。
2.2 短波业余无线电通信业余无线电通信是一种业余爱好，也是无线电技术爱好者之间交流的方式，短波天线在业余无线电通信中起到了至关重要的作用。
无线电爱好者可以通过连接短波天线，与全球的无线电爱好者进行交流，包括语音通信、数据通信、电报等。
2.3 短波无线电定位短波无线电定位是一种利用短波天线接收对方信号强度和方向来确定对方位置的技术。
通过接收到的信号强度和方向信息，可以计算出对方的大致位置。
这种技术在军事、航空、航海等领域有着广泛的应用。
全文图解十五种简易抗干扰外接收音机天线的制作
全文图解十五种简易抗干扰外接收音机天线的制作目录一、短波传播方式二、解决通信盲区的方法三、自制收音机天线的种类四、改善短波信号质量的三大要素五、天线种类制作之一：中短波平行天线六、天线种类制作之二：短波框形天线七、天线种类制作之三：中波框形天线八、天线种类制作之四：双振子单波段天线九、天线种类制作之五：波段双极缩短型天线十、天线种类制作之六：直立式多波段天线十一、天线种类制作之七：自制短波天线放大器十二、增益型天线十三、自助型天线十四、莲花天线十五、自制G5RV高频全波段接收天线一、短波传播方式无线电广播、无线电通信、电视、雷达等都要靠无线电波的传播来实现。
电波在各种媒介质及媒介质分界面上传播的过程，由于反射、折射、散射及绕射，其传播方向经历各种变化，由于扩散和媒介质的吸收，其场强不断减弱。
为使接收点有足够的场强，必须掌握电波传播的途径、特点和规律，才能达到良好的通信效果。
常见的传播方式有：地波（表面波）传播，直射波（视距）传播，天波传播，散射传播。
超短波适用直射波传播方式进通信。
短波的基本传播途径有两种：A、地波（表面波）传播。
B、天波传播。
天波传播是短波通信的主要传输方式。
1、地波传播沿大地与空气的分界面传播的电波，叫地面波或表面波，简称地波。
地波的传播途径其传播途径主要取决于地面的电特性。
地波在传播过程中，由于部份能量被大地吸收，很快减弱，波长越短，减弱越快，因而传播距离不远。
但地波不受气候影响，可靠性高。
通常，超长波、长波、中波无线电通信，利用地波传播。
22、天波传播天波是指由天线向高空辐射的电磁波受到天空电离层反射或折射后返回地面的无线电波。
天波是短波的主要传播途径。
短波信号由天线发出后，经电离层反射回地面，又由地面反射回电离层，可以多次反射，因而传播距离很远（可上万公里），而且不受地面障碍物阻挡。
但天波传播的最大弱点是信号很不稳定的，处理不好会影响通信效果。
随着无线电通信新技术的不断涌现，天波传播弱点对短波通信的影响，正在逐步被克服。
短波天线常见的种类
短波天线常见的种类常用的短波天线主要分为3类，第一类是垂直天线（GP），第二类是偶级天线（DP），第三类为八木天线（YAGI）。
除此之外，还有框型、钻石型、碟型等等，这里我们主要讨论前三类天线，其中重点探讨偶级天线及其变形。
从使用来看，GP天线主要用于近距离—中距离通讯，尤其是近距离通讯依靠地波传送，效果非常好。
而DP天线的近距离通讯效果惨不忍睹。
由于高度的限制，普通爱好者不可能架设很高的天线，一般来说5-10米高度的GP天线适合自己架设。
但是对于短波波长来说，这样的高度是远远不够的，例如180米波，即使1/2波长也有90米高，对于普通爱好者来说这是根本不可能实现的。
因此5-10米高的短波天线如果希望用于短波全段就必须加感，这样发射的效率就很低了。
通常GP天线用于21-29M频段较为普遍，再低的频段就不再使用GP天线了。
此外，GP天线的防雷也比较难做，总不可能在天线旁边树一根比天线还高的铁管做避雷针吧？图１DP天线图１是一支典型的DP天线的结构，其中红色部分为绝缘子，和两端的牵引绳隔开。
主振子长度为1/2波长*0.95缩短率。
为何要采用1/2波长呢？这是因为1/2波长中心抽头后两端各为1/4波长，这样天线的阻抗为50欧姆，才能够和发射机相匹配。
DP天线主要采用天波通讯，远距离通讯的效果非常好，且架设简单，不需要竖起很高的天线，制作成本低廉，因此为大多数无线电爱好者所采用。
DP天线有许多变形，下面我向大家一一做个介绍。
图２倒V天线倒“V”天线，这是DP天线的一种变形方式，这样做的一则可以节省天线的占地面积，另一方面，可以改善原先DP天线的近距离地波通讯效果。
但这样做之后，天线具有了方向性，参见图２中的最大辐射方向。
图３多波段倒V天线由于短波发射机可以工作在0-30M的各个波段，因此单一长度的天线就不能满足我们的需要了，而为每一个波段分别制作一根天线又不现实。
这样，我们就需要一根多波段的倒“V”天线。
短波天线概述
HF Antenna Overview 短波天线概述云南监测站业务室2011年4月Introduction介绍Block Diagram of a Radiocommunication Link无线电通信连接框图An antenna is an important element in a communication,DF,monitoring or measurement system,like a link of a chain.天线在通信系统、测向系统、监测或测量系统中是一个关键的部分，它就像一个环路（把发射和接收连接起来）The R&S antenna department is developing,marketing and selling antennas for various applications.R&S公司的天线部正在开发和销售各种应用天线。
Antenna Design Depending on Application天线的设计取决于我们的应用Antenna Design Depending on Operational Frequency Range天线设计还取决于工作频率范围Types of wave propagation:Ground wave,sky wave and free-space communication 电磁波的传播类型：地波，天波和自由空间波Polarization and Antenna Pattern极化和天线方向图Fundamentals of Wave Propagation电磁波传播基础Polarization Types极化方式Linear polarization:线极化Plane wave平面波(E vector varies in amplitude only)电场矢量只在幅度上发生改变（电场方向不变）Sinusoidal shape正弦波形状Vertically polarized/horizontally polarized垂直极化/水平极化Easiest solution of the wave equation最简单的电磁波方程解Circular polarization圆极化Circular polarization(RHC and LHC)圆极化（左旋极化和右旋极化）Special case of elliptical polarization圆极化是椭圆极化的特殊情况(E vector varies in amplitude and direction)电场矢量在幅度和方向上都发生改变Right hand circular右旋极化Left hand circular左旋极化Source信号源Loss by Polarization Mismatch极化方式不匹配引起的损耗Antenna polarization天线极化方式E vector of incoming signal来波信号的电场矢量方向Linear polarized antennas can cover circular polarized signals with reasonable losses.线极化天线可以覆盖圆极化信号，但是会有一定的损耗。
短波天线 分类
短波天线分类短波天线是一种用于接收和发送短波信号的重要设备。
它广泛应用于广播、通信、无线电侦察等领域，并具有较远的传输距离和较强的穿透能力。
根据其结构和用途的不同，短波天线可以分为几种不同的类型。
一、垂直天线垂直天线是最常见的一种短波天线。
它通常由一根直立的金属杆构成，可以是钢管、铝杆或铜杆等材料。
垂直天线的工作原理是利用地面作为反射面，将无线电信号辐射到空中或接收来自空中的信号。
由于其结构简单，制作和安装成本较低，因此广泛应用于民用和军事通信系统中。
二、水平天线水平天线是另一种常见的短波天线类型。
它通常由一根水平放置的金属导线构成，可以是直线形状或折叠成反射器形状。
水平天线的工作原理是利用导线的长度和形状来调节接收和发送的频率。
水平天线在一定程度上可以提高接收和发送信号的效果，尤其适用于长距离通信和亚波段频率的应用。
三、定向天线定向天线是一种具有指向性的短波天线。
它根据天线的结构和电磁波的传播特性，可以将辐射或接收的信号集中在特定的方向上。
定向天线常用于无线电侦察和追踪敌方通信或雷达系统。
定向天线可以是一根长导线，也可以是一个天线阵列，通过调整天线的朝向和位置，可以实现对特定目标的准确定位和跟踪。
四、天线阵列天线阵列是由多个天线元件组成的一种短波天线。
它通过调整每个天线元件之间的相位和幅度关系，实现对信号进行增强或抑制。
天线阵列具有高增益、高方向性和抗干扰能力强的特点，广泛应用于雷达、卫星通信和无线电望远镜等领域。
总结起来，短波天线是一种重要的通信设备，根据其结构和用途的不同，可以分为垂直天线、水平天线、定向天线和天线阵列等几种类型。
每种类型的短波天线都有其特定的应用场景和优势，可以根据实际需求选择合适的天线类型。
短波天线的发展和应用，为人类的通信技术和无线电科学做出了重要贡献，也为我们的生活带来了便利和乐趣。
