锁相环CD4046原理及应用
CD4046应用
锁相的意义是相位同步的自动控制,能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（VCO）。
低通滤波器三部分组成,如图1所示。
图1压控振荡器的输出Uo接至相位比较器的一个输入端,其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较,比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差,经过低通滤波器滤除高频分量后,得到一个平均值电压Ud。
这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化,直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同,两相位差保持恒定（即同步）称作相位锁定。
图2当锁相环入锁时,它还具有“捕捉”信号的能力,VCO可在某一范围内自动跟踪输入信号的变化,如果输入信号频率在锁相环的捕捉范围内发生变化,锁相环能捕捉到输人信号频率,并强迫VCO锁定在这个频率上。
锁相环应用非常灵活,如果输入信号频率f1不等于VCO输出信号频率f2,而要求两者保持一定的关系,例如比例关系或差值关系,则可以在外部加入一个运算器,以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成,现在常使用集成电路的锁相环,CD4046是通用的CMOS锁相环集成电路,其特点是电源电压范围宽（为3V－18V）,输入阻抗高(约100MΩ),动态功耗小,在中心频率f0为10kHz下功耗仅为600μW,属微功耗器件。
图2是CD4046的引脚排列,采用16 脚双列直插式,各引脚功能如下：1脚相位输出端,环路人锁时为高电平,环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端,高电平时禁止,低电平时允许压控振荡器工作。
6、7脚外接振荡电容。
CD4046锁相环在感应加热电源中的应用
CD4046 锁相环在感应加热电源中的应用
应用于钎焊、熔炼等热加工工艺的感应加热电源在运行过程中，随着负载温度升高和炉料的熔化，负载等效参数会产生时变，从而引起负载固有谐振频率的变化。
为了使逆变器始终工作在功率因数接近或等于 1 的准谐振或谐振状态，控制电路必须能够实现频率自动跟踪。
本文采用LEM 电流传感器、电压比较器和CD4046 锁相环对负载电流
进行频率跟踪，实现了功率器件的零电流开关（ZCS），减小了开关损耗和电磁干扰（EMI）。
由于在电路刚起动时，电流反馈信号为零，CD4046 不能入锁。
本文提出了一种利用CD4046 自身特点实现的它激到自
激的转换电路，很好地解决了这一问题。
另外，加上相位补偿电路的引入，最终实现了频率自动跟踪控制。
整个电路具有跟踪速度快、跟踪频率准确、保护容易、抗干扰能力强等优点。
CD4046 锁相环在感应加热电源中的应用----锁相环功能原理
锁相环简称为PLL ，主要由3 个基本单元构成：相位比较器PD 、压
控振荡器VCO 和外接的R 、C 无源低通滤波器LPF 。
CD4046 包含前
面 2 个单元，使用时外接低通滤波器，从而形成完整的锁相环。
PLL 功能框图如图1 所示。
MC4046应用
3.1 锁相环CD4046原理及应用3.1.1锁相环路的构成锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PD）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示图1 锁相环路的基本组成框图压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Uc大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压Ud正比于Ui和Uo 两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Uc。
这个平均值电压Uc朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO 输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
3.1.2CD4046的引脚排列，采用 16 脚双列直插式，各引脚功能如下：图1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
锁相环的CD4046应用
一. 实验目的1．加深对锁相环基本工作原理的理解。
2．掌握锁相环同步带、捕捉带的测试方法，增加对锁相环捕捉、跟踪和锁定等概念的理解。
3．掌握集成锁相环芯片NE564的使用方法和典型外部电路设计。
二、实验使用仪器1．NE564锁相和调频实验板2．200MHz泰克双踪示波器3. FLUKE万用表4. 射频信号发生器5. 低频信号源三、实验原理本实验采用的是锁相环来实现调频的功能，锁相环是由鉴相器( PD)、环路滤波器( LF)和电压控制振荡器( VCO)三个基本部件组成。
它它它是一个相位误差控制系统，它将参考信号与输出信号之间的相位进行比较，产生相位误差电工作原理压来调整输出信号的相位，以达到与参考信号同频的目的。
锁相环的构成框图鉴相器是相位比较器，用来比较输入信号与压控振荡器输出信号的相位，输出电压对应于这两个信号相位差的函数。
环路滤波器是滤除高频分量及噪声，以保证环路所要求的性能。
压控振荡器受环路滤波器输出电压的控制，使振荡频率向输入信号的频率靠拢，直至两者的频率相同，使得VCO输出信号的相位和输入信号的相位保持某种特定的关系，达到相位锁定的目的。
*判断环路是否锁定的方法在有双踪示波器的情况下，开始时环路处于失锁状态，加大输入信号频率，用双踪示波器观察压控振荡器的输出信号和环路的输入信号，当两个信号由不同步变成同步，且时，表示环路已经进入锁定状态。
锁相调频电路在普通的直接调频电路中，振荡器的中心频率稳定度较差，而采用晶体振荡器的调频电路，其调频范围又太窄。
采用锁相环的调频器可以解决这个矛盾。
锁相调频原理框图如下图所示锁相调频原理图 正如上面锁相调频原理图所示，实现锁相调频的条件是调制信号的频谱要处于低通滤波器通带之外。
使压控振荡器的中心频率锁定在稳定度很高的晶振频率上，而随着输入调制信号的变化，振荡频率可以发生很大偏移。
这种锁相环路称载波跟踪型PLL ，本实验中使用的锁相环是NE564。
NE564内部压控振荡器的最高工作频率是50MHz ，从图10-5的逻辑框图中可以看到，NE564的内部包含一个限幅放大器，对外部的输入信号进行限幅放大，抑制寄生调幅，内部还包含压控振荡器和相位比较器。
锁相技术应用CD4046集成电路
锁相技术应用CD4046集成电路一、实验目的（1） 学习锁相环的工作原理、性能及使用方法；（2） 学习锁相环在调频信号解调中的应用原理。
二、实验要求（1） 装调CD4046锁相环电路，掌握锁定范围和有关参数之间的关系；（2） 观察和分析用锁相环调调频信号的工作过程。
三、锁相环的工作原理1、锁相环路的组成锁相环路为什么能够进入相位跟踪，实现输出与输入信号的同步呢？因为它是一个相位的负反馈控制系统。
这个负反馈控制系统是由鉴相器（PD ）、环路滤波器（LF ）和电压控制振荡器（VCO ）三个基本部件组成的，基本构成如图1： )(1t θ )(t u d )(t u c )(2t θ图1实际应用中有各种形式的环路，但它们都是由这个基本环路演变而来的。
下面逐个介绍基本部件在环路中的作用（1） 鉴相器（PD ）是一个相位比较装置，用来检测输入信号相位与反馈信号相位之间的相位差。
输出的误差信号是相差的函数，即鉴相特性可以是多种多样的，有正弦形特性、三角形特性、锯齿形特性等等。
常用的正弦鉴相器可用模拟相乘器与低通滤波器的串接作为模型。
（2） 环路滤波器（LP ）具有低通特性，它可以起到图中低通滤波器的作用，更重要的是它对环路参数调整起差决定性的作用。
（3） 压控振荡器（VCO ）是一个电压—―频率变换装置，在环中作为被控振荡器，它的振荡频率应随输入控制电压)(t u c 线性地变化。
实际应用中的压控振荡器的控制特性只有有限的线性控制范围，超出这个范围之后控制灵敏度将会下降。
压控振荡器应是一个具有线性控制特性的调频振荡器，对它的基本要求是：频率稳定度好（包括长期稳定度与短期稳定度）；控制灵敏度0K 要高；控制特性的线性度要好；线性区域要宽等等。
这些要求之间往往是矛盾的，设计中要折衷考虑。
PD LF VCO压控振荡器电路的形式很多，常用的有LC压控振荡器、晶体压控振荡器、负阻压控振荡器和RC压控振荡器等几种。
前两种振荡器的频率控制都是用变容管来实现的。
cd4046锁相环
锁相频率合成器实验设计一、实验目的了解锁相环的原理及应用了解分频器的原理及应用学会设计锁相频率合成器二、实验器材数字合成信号发生器SG1005、数字双踪示波器DS5062M三、实验原理锁相环电路是用于生成与输入信号相位同步的新的信号电路,它用于在通信的接收机中,其作用是对接收到的信号进行处理,并从其中提取某个时钟的相位信息。
或者说,对于接收到的信号,仿制一个时钟信号,使得这两个信号从某种角度来看是同步的（或者说,相干的）。
由于锁定情形下（即完成捕捉后）,该仿制的时钟信号相对于接收到的信号中的时钟信号具有一定的相差,所以很形象地称其为锁相器。
而一般情形下,这种锁相环的三个组成部分和相应的运作机理是：1、鉴相器：用于判断锁相器所输出的时钟信号和接收信号中的时钟的相差的幅度;2 、压控振荡器：就是用输入的直流信号控制振荡频率，它是一种可变频率振荡器。
3 、环路滤波器：是将鉴相器输出含有纹波的直流信号平均化，将此变换为交流成分少的直流信号的低通滤波器。
锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示。
压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
cd4046原理
cd4046原理CD4046是一种常用的集成电路，用于频率锁定环路和相位比较器。
它由一个VCO（Voltage Controlled Oscillator）和两个相位比较器组成。
我们来了解一下CD4046的基本原理。
CD4046是一种锁相环（PLL）电路，它可将输入信号锁定在特定的频率上。
PLL是一种负反馈控制系统，它通过调整输出信号的相位和频率来与输入信号保持一致。
CD4046的输入信号经过一个相位比较器与VCO的输出信号进行比较，然后通过一个滤波器对比较结果进行平滑处理，最后输出给VCO进行频率调整。
CD4046中的相位比较器有两个，分别为相位比较器1和相位比较器2。
相位比较器1用于锁定输入信号的相位，相位比较器2用于锁定输入信号的频率。
相位比较器1的输出信号经过一个低通滤波器来获得一个平均值，然后输入给VCO进行频率调整。
相位比较器2的输出信号则直接输入给VCO进行相位调整。
CD4046中的VCO是一个电压控制的振荡器，它的频率可以通过控制输入信号的电压来调整。
VCO的输出信号经过一个分频器后又反馈给相位比较器1和相位比较器2，形成一个闭环控制系统。
当输入信号的频率与VCO的输出频率不一致时，相位比较器1和相位比较器2会产生不同的输出信号，通过调整VCO的频率和相位，使得两个输入信号保持一致。
CD4046的频率锁定环路具有很多应用。
一种常见的应用是频率合成器，它可以将一个稳定的参考信号通过CD4046锁定在所需的频率上，用于无线电调谐器和通信系统中。
另一种应用是相位比较器，它可以用于数字通信系统中的时钟恢复和数据同步。
总结一下，CD4046是一种用于频率锁定环路和相位比较器的集成电路，它通过相位比较器和VCO的组合来实现输入信号的锁定。
CD4046广泛应用于无线电调谐器、通信系统和数字通信系统等领域。
通过对CD4046的深入了解，我们可以更好地理解和应用这一集成电路。
CD4046应用资料
CD4046中文资料锁相环CC4046为数字PLL，内有两个PD、VCO、缓冲放大器、输入信号放大与整形电路、内部稳压器等。
它具有电源电压范围宽、功耗低、输入阻抗高等优点，其工作频率达1MHz，内部VCO 产生50% 占空比的方波，输出电平可与TTL电平或CMOS 电平兼容。
同时，它还具有相位锁定状态指示功能。
信号输入端：允许输入0.1V左右的小信号或方波，经A1放大和整形，提供满足PD要求的方波。
PDI由异或门构成，具有三角形鉴相特性。
它要求两个输入信号均为50%占空比的方波。
当无输入信号时，其输出电压为VDD/2，用以确定VCO的自由振荡频率PDI由异或门构成，具有三角形鉴相特性。
它要求两个输入信号均为50%占空比的方波。
当无输入信号时，其输出电压为VDD/2，用以确定VCO的自由振荡频率。
通常输入信噪比以及固有频差较小时采用PDI，输入信噪比较高或固有频差较大时，采用PDⅡ。
R1 、R2、C确定VCO 频率范围。
R1控制最高频率，R2控制最低频率。
R2=∞时，最低频率为零。
无输入信号时，PDⅡ将VCO调整到最低频率。
锁相环CD4046的一个重要功能是：内部压迫、控振荡器的输出信号从第4脚输出后引至第3脚输入，与从第14脚输入的外部基准频率信号和相位的比较。
当两者频率相同时同，压控振荡器的频率能自动调整，直到与基准频率相同。
CD4046引脚图DC Supply Voltage 直流供电电压(VDD) −0.5 to +18 VDC Input Voltage输入电压(VIN) −0.5 to VDD +0.5 VDC Storage Temperature Range储存温度范围(TS) −65℃ to +150℃Power Dissipation功耗(PD)Dual-In-Line 普通双列封装700 mWSmall Outline 小外形封装500 mW焊接温度(TL)（焊接10秒）260℃Recommended Operating Conditions 建议操作条件：DC Supply Voltage 直流供电电压(VDD) 3 to 15 VDC Input Voltage输入电压(VIN) 0 to VDD VDC Operating Temperature Range工作温度范围(TA) −55℃ to +125℃符号引脚号名称功能PH1114相位比较器输入端（基准信号输入），相位比较器输入信号，输入允许将0.1V左右的小信号或方波信号在内部放大并再经过整形电路后，输出至相位比较器。
锁相环 CD4046 原理及应用
锁相环CD4046 原理及应用锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（VCO）、低通滤波器三部分组成，如图1所示。
图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo 相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小CO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：图2∙1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
∙2脚相位比较器Ⅰ的输出端。
∙3脚比较信号输入端。
∙4脚压控振荡器输出端。
∙5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
cd4046构成的fsk调制解调电路
cd4046构成的fsk调制解调电路全文共四篇示例，供读者参考第一篇示例：CD4046是一种集成电路，常用于FSK调制和解调电路中。
FSK （Frequency Shift Keying）调制技术是一种数字调制技术，通过改变信号的频率来携带数字信息。
在通信系统中，FSK调制技术被广泛应用于数据传输和调频调制解调。
本文将详细介绍CD4046构成的FSK 调制解调电路的原理和应用。
一、CD4046简介CD4046是一种集成数字数字锁相环PLL（Phase Locked Loop）电路，由德州仪器公司生产。
它由一个相位比较器、一个VCO （Voltage Controlled Oscillator）和一个低通滤波器组成。
CD4046可以将输入信号的频率与VCO的频率进行比较，并自动调节VCO的频率，使得输入信号与VCO的频率同步。
这种锁相环的原理可以用于FSK调制和解调电路中。
二、FSK调制解调电路原理1. FSK调制原理：在FSK调制中，输入的数字信号被转换成两种不同频率的信号，并分别控制两个不同频率的载波信号。
这两种载波信号通过一个开关切换器，使得输出信号在两种频率之间切换，从而携带数字信息。
2. FSK解调原理：在FSK解调中，接收到的信号经过解调器解调，得到两种不同频率的信号。
这两种信号再经过一个比较器比较，得到解调后的数字信号。
CD4046通过其内部的相位比较器和VCO实现了FSK调制解调电路。
其电路连接如下：1. 输入信号经过一个低通滤波器，去除噪声和高频成分，然后输入到CD4046的相位比较器。
2. CD4046的VCO的频率由输入信号的频率控制，当输入信号的频率高于VCO的频率时，VCO的频率会增加；反之，当输入信号的频率低于VCO的频率时，VCO的频率会减小。
3. CD4046的输出信号通过一个比较器进行信号处理，得到FSK调制或解调后的数字信号。
1. 数据传输：FSK调制技术可以将数字信号转换成模拟信号进行传输，提高数据传输效率和可靠性。
cd4046工作原理
cd4046工作原理今天咱们来唠唠CD4046这个超有趣的小玩意儿的工作原理。
CD4046呀，它可是个相位锁定环电路，就像一个超级聪明的小管家，专门管信号的事儿呢。
你可以把它想象成一个信号的魔法盒。
这个魔法盒有两个主要的输入口，一个是输入信号，就好比是一个带着特定节奏来敲门的客人。
还有一个是压控振荡器（VCO）产生的信号，这就像是魔法盒自己内部产生的一种独特的韵律。
当输入信号进来的时候，它就开始在这个魔法盒里展开一场奇妙的旅程。
这个CD4046里面有个鉴相器，这鉴相器可太神奇啦。
它就像是一个超级敏感的耳朵，专门听输入信号和VCO信号之间的差别。
如果输入信号和VCO信号的相位不一样，这个鉴相器就会察觉到，然后发出一个信号，这个信号就像是一个小纸条，上面写着“这俩信号的相位不一样哦，得调整调整”。
那怎么调整呢？这就轮到低通滤波器出场啦。
低通滤波器就像是一个温柔的调解员，它会把鉴相器发出的那个带着调整信息的信号进行处理。
它会把那些杂乱的高频部分给过滤掉，只留下那些有用的、能让信号稳定下来的低频部分。
就好像把那些刺耳的杂音去掉，只留下和谐的旋律一样。
经过低通滤波器处理后的信号就去指挥压控振荡器啦。
压控振荡器就像是一个会根据指挥调整自己演奏的音乐家。
如果它收到的信号是让它加快节奏，那它就会提高自己产生信号的频率；如果是让它放慢节奏，它就会降低频率。
就这样，不断地调整，不断地适应，直到输入信号和VCO信号的相位变得一致，就像两个舞者终于找到了相同的舞步节奏一样。
而且哦，CD4046在很多地方都超级有用呢。
比如说在通信领域，它就像是一个信号的稳定器。
想象一下，那些在空气中飞来飞去的通信信号，有时候会受到各种干扰，变得杂乱无章。
这时候CD4046就可以把这些信号给梳理得井井有条，让我们能够清晰地接收到信息。
在频率合成方面，它也是个小能手。
就像是一个能根据需求调配出各种不同频率信号的魔法师。
它可以把一个基础的频率，通过内部的各种调整，变成我们想要的其他频率，满足不同设备的需求。
基于cd4046锁相环的数字频率合成器电路设计
基于cd4046锁相环的数字频率合成器电路设计1. 介绍在当今的数字电子领域，频率合成器扮演着至关重要的角色，它可以将一个基础频率信号合成出多个频率信号，广泛应用于收音机、数字通信、无线电、雷达等领域。
本文将重点讨论基于cd4046锁相环的数字频率合成器电路设计，以及CD4046的基本工作原理和性能特点。
2. 基础原理CD4046作为一种锁相环集成电路，它由相位比较器、环路滤波器和振荡器组成。
在频率合成器中，CD4046可以将输入信号频率合成成另一个输出频率信号，并且具有较高的信号锁定能力。
其基本工作原理是根据输入信号频率与振荡器输出信号频率之间的差值，不断调节振荡器输出频率，直至二者频率相同，从而实现信号的合成。
3. 设计步骤(1) 确定合成频率范围：根据实际需求确定所需合成频率范围，进而选择合适的分频倍数和振荡器参数。
(2) 选择振荡器电路：根据合成频率范围选择合适的振荡器电路和频率合成器芯片，CD4046是目前较为常用的选择之一。
(3) 进行电路仿真：使用电路仿真软件对设计电路进行仿真和调试，确保电路工作稳定和合成频率准确。
(4) 调节环路参数：根据实际需求调节环路参数，如环路带宽和环路增益，以实现更精准的频率合成效果。
4. 性能分析CD4046锁相环具有较高的抗干扰能力和频率稳定性，能够在一定程度上抵抗外部环境干扰和波动。
其响应速度较快，能够实现快速锁定输入信号频率，并且具有较高的合成精度和稳定性，适用于多种频率合成场景。
5. 个人观点在设计数字频率合成器时，选择合适的频率合成器芯片对电路性能起着至关重要的作用。
CD4046锁相环作为一种可靠的集成电路芯片，具有较高的性能和稳定性，是设计高质量数字频率合成器的重要选择之一。
在实际应用中，需要根据具体需求合理设计振荡器电路和调节环路参数，以实现更加精准和稳定的频率合成效果。
总结：本文对基于CD4046锁相环的数字频率合成器电路设计进行了全面评估和探讨，介绍了其基本工作原理、设计步骤、性能分析和个人观点，并对其在数字频率合成器设计中的重要性进行了强调。
CD4046锁相环
锁相环CD4046应用介绍：频率相等，相位同步也就是相位相差一个固定值锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（V CO）。
低通滤波器三部分组成，如图1所示。
压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
锁相环CD4046的原理详细介绍及应用电路
退出登录用户管理锁相环CD4046的原理详细介绍及应用电路作者：佚名来源：不详发布时间：2006-4-17 21:18:04 [收藏] [评论]锁相环CD4046的原理详细介绍及应用电路锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（VCO）。
低通滤波器三部分组成，如图1所示。
图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
图2当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约1 00MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
4046中文资料
锁 相 环 CD4046 应 用 介 绍朗清锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（VCO）。
低通滤波器三部分组成，如图1所示。
广告：>>上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
图2是CD4046的引脚排列，采用 16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
6、7脚外接振荡电容。
8、16脚电源的负端和正端。
CD4046的应用
CD4046构成的频率计电路频率计用表针指示被测频率的高低。
R1由47k 固定电阻与51k 的电位器串联而成, R4、R5和C4构成低通滤波器, R3与表头M 串联后作为源跟随器的负载, R3还用于调节表的满刻度电流。
表头上并有100LF 的大电容, 用于消除低频时表针的抖动现象, 该频率计的测量范围是20Hz～ 1kHz。
在用标准信号发生器和标准频率计进行校准时, 需调整51k 电位器, 该频率计具有良好的线性。
CD4046构成的频率计电路:CD4046构成的电压频率转换器电路只使用锁相环中的压控振荡器就可构成电压频率转换器。
电路的特点是将12脚悬空, 使R2趋向无穷大, 则输出的最小频率为0Hz, 取R1= 100k, C1= 100pF, VDD= 10V 时, 输出的最高频率为20kHz。
改变电位器RP1 的位置, 使VCO 的控制电压从0V 连续升到VDD , 从第4脚就可以得到0Hz～ 20kHz 的输出信号。
VMOS 管V20AT作功率输出级, 监听扬声器BL 与RP2组成漏极负载, RP2兼作音量控制。
将RP1的频率刻度盘用标准频率计校准后, 即可作为音频信号发生器使用。
该电路如果去掉RP1, 改用敏感元件和电压比较电路构成输入级, 即为多用途越限报警器。
CD4046构成的电压频率转换器电路:CD4046构成的金属探测仪电路VT与C1、C2、探头L 一起组成振荡器, 其频率约为300kHz。
探头采用直径为440毫米的线圈。
当探头接近埋在地下的金属时, 金属物体相当于短路环, 使L 的电感量减小, 振荡频率随之升高, 表针偏转角度改变。
表头易采用零位指示器, 零点位于刻度盘中央, 此电路仍属于频率电压转换电路。
CD4046构成的金属探测仪电路:CD4046实现电池快速充电器电路CD4046内部还有线性放大器和整形电路，可将14脚输入的100mV左右的微弱输入信号变成方波或脉冲信号送至两相位比较器。
锁相环CD4046的原理详细介绍及应用电路

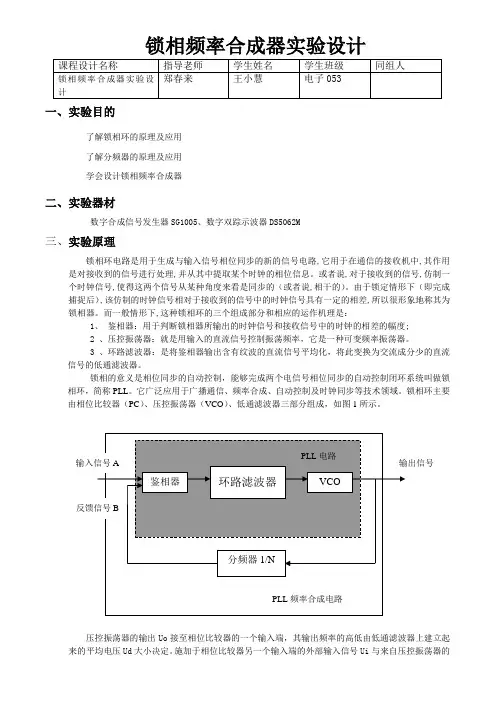

退出登录用户管理锁相环CD4046的原理详细介绍及应用电路作者：佚名来源：不详发布时间：2006-4-17 21:18:04 [收藏] [评论]锁相环CD4046的原理详细介绍及应用电路锁相的意义是相位同步的自动控制，能够完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。

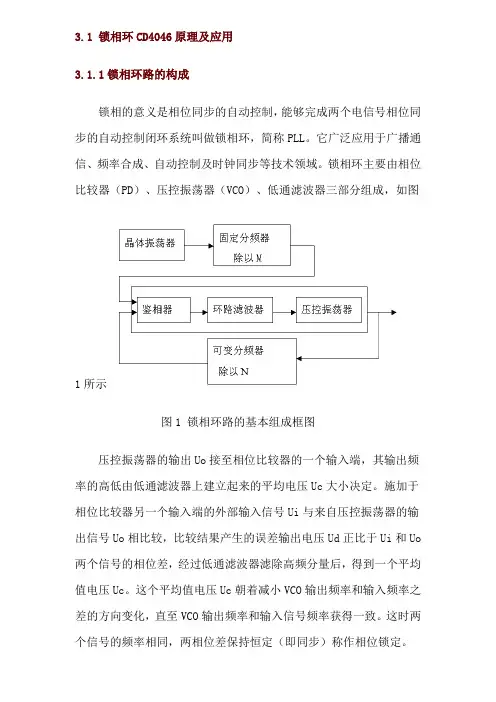

锁相环主要由相位比较器（PC）、压控振荡器（VCO）。
低通滤波器三部分组成，如图1所示。
图1压控振荡器的输出Uo接至相位比较器的一个输入端，其输出频率的高低由低通滤波器上建立起来的平均电压Ud大小决定。
施加于相位比较器另一个输入端的外部输入信号Ui与来自压控振荡器的输出信号Uo相比较，比较结果产生的误差输出电压UΨ正比于Ui和Uo两个信号的相位差，经过低通滤波器滤除高频分量后，得到一个平均值电压Ud。
这个平均值电压Ud朝着减小VCO输出频率和输入频率之差的方向变化，直至VCO输出频率和输入信号频率获得一致。
这时两个信号的频率相同，两相位差保持恒定（即同步）称作相位锁定。
图2当锁相环入锁时，它还具有“捕捉”信号的能力，VCO可在某一范围内自动跟踪输入信号的变化，如果输入信号频率在锁相环的捕捉范围内发生变化，锁相环能捕捉到输人信号频率，并强迫VCO锁定在这个频率上。
锁相环应用非常灵活，如果输入信号频率f1不等于VCO输出信号频率f2，而要求两者保持一定的关系，例如比例关系或差值关系，则可以在外部加入一个运算器，以满足不同工作的需要。
过去的锁相环多采用分立元件和模拟电路构成，现在常使用集成电路的锁相环，CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约1 00MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
图2是CD4046的引脚排列，采用16 脚双列直插式，各引脚功能如下：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
cd4046中文资料
CD4046是通用的CMOS锁相环集成电路,其特点是电源电压范围宽(为3V－18V），输入阻抗高（约100MΩ），动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件.CD4046锁相的意义是相位同步的自动控制,功能是完成两个电信号相位同步的自动控制闭环系统叫做锁相环，简称PLL.它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域.锁相环主要由相位比较器（PC）、压控振荡器(VCO）。
低通滤波器三部分组成，如下所示.<CD4046内部电原理框图〉CD4046工作原理：输入信号Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。
UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f 2迅速逼近信号频率f1.VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较,最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。
若开关K拨至13脚，则相位比较器Ⅱ工作,过程与上述相同，不再赘述。
下图是CD4046的引脚排列，采用16脚双列直插式，各管脚功能：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平.2脚相位比较器Ⅰ的输出端.3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
6、7脚外接振荡电容。
8、16脚电源的负端和正端。
9脚压控振荡器的控制端.10脚解调输出端，用于FM解调。
11、12脚外接振荡电阻.13脚相位比较器Ⅱ的输出端。
14脚信号输入端.15脚内部独立的齐纳稳压管负极。
〈CD4046引脚图>CD4046典型应用电路.图6是用CD4046的VCO组成的方波发生器，当其9脚输入端固定接电源时,电路即起基本方波振荡器的作用.振荡器的充、放电电容C1接在6脚与7脚之间,调节电阻R1阻值即可调整振荡器振荡频率，振荡方波信号从4脚输出.按图示数值，振荡频率变化范围在20Hz至2kHz.CD4046的VCO方波发生器图6图7是CD4046锁相环用于调频信号的解调电路。
cd4046中文资料
CD4046是通用的CMOS锁相环集成电路，其特点是电源电压范围宽（为3V－18V），输入阻抗高(约100MΩ)，动态功耗小，在中心频率f0为10kHz下功耗仅为600μW，属微功耗器件。
CD4046锁相的意义是相位同步的自动控制,功能是完成两个电信号相位同步的自动控制闭环系统叫做锁相环,简称PLL。
它广泛应用于广播通信、频率合成、自动控制及时钟同步等技术领域。
锁相环主要由相位比较器（PC）、压控振荡器（VCO）。
低通滤波器三部分组成,如下所示。
〈CD4046内部电原理框图〉CD4046工作原理：输入信号Ui从14脚输入后，经放大器A1进行放大、整形后加到相位比较器Ⅰ、Ⅱ的输入端，图3开关K拨至2脚，则比较器Ⅰ将从3脚输入的比较信号Uo与输入信号Ui作相位比较，从相位比较器输出的误差电压UΨ则反映出两者的相位差。
UΨ经R3、R4及C2滤波后得到一控制电压Ud加至压控振荡器VCO的输入端9脚，调整VCO的振荡频率f2，使f 2迅速逼近信号频率f1。
VCO的输出又经除法器再进入相位比较器Ⅰ，继续与Ui进行相位比较，最后使得f2＝f1，两者的相位差为一定值，实现了相位锁定。
若开关K拨至13脚，则相位比较器Ⅱ工作，过程与上述相同，不再赘述。
下图是CD4046的引脚排列，采用16脚双列直插式，各管脚功能：1脚相位输出端，环路人锁时为高电平，环路失锁时为低电平。
2脚相位比较器Ⅰ的输出端。
3脚比较信号输入端。
4脚压控振荡器输出端。
5脚禁止端，高电平时禁止，低电平时允许压控振荡器工作。
6、7脚外接振荡电容。
8、16脚电源的负端和正端。
9脚压控振荡器的控制端。
10脚解调输出端，用于FM解调。
11、12脚外接振荡电阻。
13脚相位比较器Ⅱ的输出端。
14脚信号输入端。
15脚内部独立的齐纳稳压管负极。
〈CD4046引脚图〉CD4046典型应用电路。
图6是用CD4046的VCO组成的方波发生器，当其9脚输入端固定接电源时，电路即起基本方波振荡器的作用。
