中华骏捷仪表板保险丝盒布置图

图解中华骏捷FRV

机盖之下——图解FRV 8月13日更新说明1、本文只是针对新手做一个FRV的初步了解，老鸟和专业人员就不必看了~！2、8月13日更新，加入汽油泵、汽油滤清器、喷油嘴、机油滤清器、碳罐、发动机特性说明等内容。

3、本贴会持续更新，贴中照片有自己拍摄的，也有网上找的。

◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇◇每天开车，但却不一定了解车。

每当打开机盖，或者俯身看车底时，那些奇形怪状的零件，纷繁复杂的管线，可能让人一阵发蒙，总有这样的疑问：“它们是做什么用的？”我也有着同样多的疑问，只能不断求索中，用我有限的认知，写这样一篇贴，一定有很多疏漏错误。

没关系，只是想与大家互相分享，共同学习。

希望车主们一起来丰富完善内容。

既然拥有了车，对爱车多了解一点总不是坏事，也许今后的小毛病我们自己也可以判断或者解决一下呢？话不多说，上图说明~！不对的地方会在更新中改正。

谢谢支持~！打开发动机盖，就是这个样子了，这个是4A13发动机。

空气滤清器：作用是过滤空气中的灰尘杂质，让洁净的空气进入发动机，这对发动机的寿命和正常工作很重要。

空滤吸附的灰尘杂质多了就会堵塞，影响发动机工作，所以必须定期更换。

如果在灰尘较大的地方开车，比如有沙尘暴的地方，更换空滤的周期还要缩短。

蓄电池：不必多说，就是储存电能的。

一般是铅蓄电池，电解液是稀硫酸。

制动液：就平常说的刹车油。

现在小汽车的制动一般都为液压的，就是以制动液为介质将刹车踏板的力传递到制动盘上。

点火线圈：将低电压转变为高电压，通过它下面的火花塞放电产生电火花，点燃油气混合物燃烧做功。

机油：这个也不必多说，起润滑密封作用的矿物油或合成油。

发动机如果缺少了机油的润滑就会产生拉缸、抱瓦等严重问题。

助力转向油：现在小汽车的转向助力一般还是传统的液压助力，既然是液压的相应的就需要油液介质了。

当然有些车已开始使用电动助力了，这也是未来的发展趋势。

防冻液：在散热器和发动机缸体内的通道循环，用于冷却发动机的液体介质，主要是水和添加剂，因为有防冻的功能，就叫防冻液了。

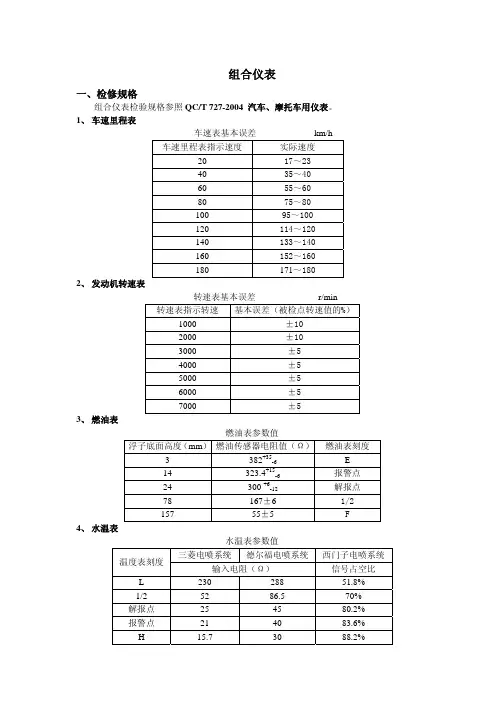

中华骏捷组合仪表维修手册(M2)051129

组合仪表一、检修规格组合仪表检验规格参照QC/T 727-2004 汽车、摩托车用仪表。

1、车速里程表车速表基本误差 km/h车速里程表指示速度实际速度 20 17～23 40 35～40 60 55～60 80 75～80 100 95～100 120 114～120 140 133～140 160152～160180 171～1802、发动机转速表转速表基本误差 r/min 转速表指示转速基本误差（被检点转速值的%）1000 ±10 2000 ±10 3000 ±5 4000 ±5 5000 ±5 6000 ±5 7000±5 3、燃油表燃油表参数值浮子底面高度（mm ）燃油传感器电阻值（Ω）燃油表刻度3 382+35-6 E 14 323.4+15-6报警点 24 300 +6-12解报点 78 167±6 1/2 157 55±5F4、水温表水温表参数值三菱电喷系统德尔福电喷系统西门子电喷系统温度表刻度输入电阻（Ω）信号占空比L 230 288 51.8% 1/2 52 86.5 70% 解报点 25 45 80.2% 报警点 214083.6%H 15.7 30 88.2%5、各种报警、指示灯说明序号名称颜色控制电位控制方式1 司机安全气囊红色低电位直接2 ABS 黄色低电位直接3 定速巡航1绿色低电位直接4 蓄电池充电红色低电位直接5 机油压力红色低电位直接6 发动机故障（OBD）黄色低电位直接7 制动系统红色低电位直接8 制动蹄磨损红色低电位直接9 门开报警红色低电位直接10 位置（侧）灯绿色高电位直接11 前照灯远光蓝色高电位直接12 前雾灯绿色高电位直接13 后雾灯黄色高电位直接14 左转向绿色高电位直接15 右转向绿色高电位直接16 HOLD2黄色高电位直接17 燃油报警黄色软件控制18 冷却液温度报警红色软件控制19 变速箱故障1黄色软件控制1 定速巡航和变速箱故障指示灯仅用于西门子系统。

【汽车保险丝知识】教你自己更换汽车保险丝

一切还是要从一次修车说起：前不久我们哈弗公车的安全气囊报警灯亮了，为了安全起见我们去4S店检修，检修结果说是主驾驶安全气囊模块坏了需要整体更换，更换费用2000块，由于没有货需要等，因此我们就没修。

过了一段时间我们给车再次送4S店保养的时候再让4S店的维修师傅给检测气囊灯的问题，这次结果有了180°的大转弯，维修师傅说不用换模块了，问题出在了负责安全气囊的保险丝“烧坏了”，花2元钱更换了新的保险丝问题就解决了。

一个2元钱的小小保险丝险些让我们多花2000多块钱的维修费，它究竟是何方神圣？它的作用到底是什么？我们今天就一起来了解一下汽车保险丝知识。

初识汽车保险丝保险丝只是它的俗称，真正官方的名字叫做熔断器（以下为容易理解统一称为保险丝），保险丝的最基本作用是当电路电流异常并且超过其额定电流时熔断起到电路保护的作用。

保险丝有两个重要的工作参数，一个是额定电流；一个是额定电压，使用的时候要根据电路的电流和电压来选择相对应的保险丝。

在结构上，一般车用保险丝采用的插片式的设计，保险丝拥有工程塑料外壳，包裹着锌或铜制成的熔体结构，金属熔体和插脚连接。

汽车插片式保险丝的规格一般为2A至40A，其安培数值会在保险丝的顶端标注。

如果保险丝烧坏了让安培数值无法辨认的话，我们还可以通过它的颜色来判断，国际标准上：2A灰色、3A紫色、4A粉色、5A桔黄、7.5A咖啡色、10A红色、15A蓝色、20A黄色、25A无色透明、30A绿色、40A深桔色。

汽车保险丝在汽车的哪里藏着？由于汽车上的零部件和电子设备很多，而且每个设备都会装有保险丝，因此为了便于日后的维修，每辆车在设计之初，设计师便把汽车保险丝都集中设计在一个地方，而这个地方被称为保险盒。

汽车保险丝盒图解一般一辆车拥有两个保险盒，一个位于发动机舱内，负责汽车外部用电器的保险丝，如发动机控制单元、喇叭、玻璃清洗器、ABS、大灯等；另一个在驾驶员左侧附近，管理着车内的用电器，例如车窗升降器、安全气囊、电动座椅、点烟器等。

中华尊驰-骏捷ESP系统维修手册-V2.0-100820

中华 ESP 系统维修手册
目录
1. ESP系统维修诊断注意事项...........................................................................................................................1 2. 维修诊断设备......................................................................................................................... ...... ...... ........ 4 3.中华尊驰-骏捷 ESP 系统组成.........................................................................................................................5 4. ESP系统故障诊断流程....................................................................................................................................6 5. ESP 系统故障检查表.................................................................................................................. ..... ...... ......7 6. ESP系统诊断检测.......................................

汽车-全车电路图

全车电路图目录第一节继电器、保险丝位置分布图………………………………………第二节电路布置图…………………………………………………………第三节接线盒接头介绍……………………………………………………第四节电气接头零件号……………………………………………………第五节电气说明……………………………………………………………第六节检修电路图…………………………………………………………第一节继电器、保险丝位置分布图●继电器、保险丝位置分布图1（发动机室）●继电器、保险丝位置分布图2（F3/F3-R、驾驶室-仪表台、地板）①接线盒总成②闪光继电器③倒车雷达④A/C控制器⑤A/C控制模块⑥接插件固定支架Ⅰ（挂继电器）⑦发动机ECM ⑧车身防盗控制器⑨GPS主机及支架总成⑩安全气囊电子控制单元车速转换器●继电器、保险丝位置分布图 4（配电盒总成）接线盒总成背面（如右图）序号内容序号内容1空位（保险丝） 131#点火电源保险丝（25A ） 2 车载 ECU 保险丝（10A ） 14 后雾灯保险丝（15A ） 3 仪表保险丝（10A ） 15 前雾灯保险丝（10A ） 4 电动座椅保险丝（25A ） 16 起动电源保险丝（7.5A ） 5 空位（保险丝） 17 空调保险丝（10A ） 6 空位（保险丝） 18 2#点火保险丝（20A ） 7车载诊断系统保险丝（7.5A ）19除霜补偿保险丝（10A ）8 雨刮保险丝（20A ） 20 大灯控制系统保险丝（5A ） 9 小灯保险丝（15A ） 21 点烟器保险丝（15A ） 10 制动灯保险丝（15A ） 22 暖风熔断器（40A ） 11 车门保险丝（25A ）23 后窗除霜熔断器（30A ）12 2#门窗电源保险丝（30A ） 24 1#门窗电源熔断器（30A ）配电盒总成（如右图）序号内容序号内容1 A/C 电磁离合器继电器 20 左前远光保险丝（10A ）2 前大灯继电器 21 右前远光保险丝（10A ）3 备用保险丝（10A ） 22 右前近光保险丝（10A ）4 备用保险丝（15A ） 23 左前近光保险丝（10A ）5 备用保险丝（20A ） 24 空位（保险丝）6 备用保险丝（25A ） 25 空位（保险丝）7 3 号风扇继电器 26 前大灯熔断器（40A ）8 空位（继电器） 27 空位（保险丝）9 电喇叭继电器 28 电喷保险丝（德尔福系统为 15A ，联电系统为 30A ） 10 2 号风扇继电器 29 室内灯保险丝（15A ） 11 空位（继电器） 30 IG2#电源保险丝（30A ） 12 1 号风扇继电器 31 空位（保险丝） 13 空位（保险丝） 32 电喇叭保险丝（10A ） 14 电子风扇保险丝（30A ）33 警示灯保险丝（10A ） 15 空位（保险丝） 34 空位（保险丝） 16 ABS 保险丝（60A ） 35 AT 保险丝(25A) 17 备用保险丝（30A ） 36 主电源熔断器（100A ）18 备用保险丝（7.5A ） 37 AT 继电器 19拔片器（保险丝）38电喷主继电器●继电器、保险丝位置分布图5（接线盒总成）●继电器、保险丝位置分布图6（接插件固定支架Ⅰ）①燃油泵继电器②门窗继电器③空位（继电器）④后除霜继电器⑤1#点火继电器⑥闪光继电器安装支架①前雾灯继电器②启动继电器③小灯继电器④暖风继电器（除霜除雾）电路图F3/F3R 轿车维修手册第二节电路布置图●电路布置图1——F3 全车电路布置图1（F3 全车）序号内容序号内容1 发动机线束9 左后门线束2 翼子板线束10 后风窗玻璃加热线束搭铁线3 仪表板线束11 后保险杠小线4 地板线束12 光照强度传感器小线5 顶棚线束13 日光照射传感器小线6 右前门线束14 空调小线7 左前门线束15 左后轮轮速传感器线束8 右后门线束16 右后轮轮速传感器线束电路图F3/F3R 轿车维修手册●电路布置图2——F3-R 全车：电路布置图2（F3-R 全车）序号内容序号内容1 发动机线束9 左后门线束2 翼子板线束10 玻璃小线3 仪表板线束11 后保险杠小线4 地板线束12 光照强度传感器小线5 顶棚线束13 后盖连接线束6 右前门线束14 后盖线束7 左前门线束15 左后轮轮速传感器线束8 右后门线束16 右后轮轮速传感器线束电路图F3/F3R 轿车维修手册●电路布置图3——发动机线束电路布置图3（德尔福系统）序号件号内容序号件号内容A2 0447104 接压缩机I7 15305086 接3 号喷嘴A3 12052643 接碳罐控制阀I8 15305086 接4 号喷嘴A8 12162833 接进气温度压力传感器I9 12162188 接怠速控制阀A11 3724321（φ8.5）接发电机 B 端K1 12052644 接爆震传感器A12 6195-0030 接发电机N1 PB625-02027 接倒车灯开关A13 PP2006901 接蓄电池电瓶端P2 DJ3011A-4-21 接动力转向开关C1 12059595 接凸轮轴位置传感器S2 DJ4341（φ8.5）接启动机端C3 12110293 接曲轴位置传感器S3 0338102 接启动机E2 282191-1 接冷却液温度传感器T1 12065287 接节气门位置传感器E3 0338102 接机油压力T2 DJ7031-3.5-21 接车速传感器E6 15357131 接电喷ECU BG1 DJ4355A-2SnDJ4355A-1Sn搭铁H6 1216-2144 接前氧传感器BL1 7283-1405-40 接仪表板线束I1 DJ7023-3.5-20 接1#点火线圈BL2 0446004 接仪表板线束I2 DJ7023-3.5-20 接2#点火线圈BL3 7283-1405-40 配电盒1# I5 15305086 接1 号喷嘴EA1 J0504701 配电盒3# I6 15305086 接2 号喷嘴EA2 J0504501 配电盒2#● 电路布置图 3-1——发动机线束（适用于AT 车型）电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册● 电路布置图 4——翼子板线束电路图F3/F3R 轿车维修手册电路布置图4序号件号内容序号件号内容A1 7283-7028-30 接室外温度传感器H4 DJ7013-6.3-2195 接2#电喇叭A4 DJ7042Y-2.2-21 接空调压力开关H11 DJ7029D-2.8-21 接左前组合灯A5 54210064 接 ABS ECU H12 DJ7029Y-2.8-21 接左前组合灯A6 DJ7021-2.2-11 接左前轮轮速传感器H13 DJ7029D-2.8-21 接右前组合灯A7 DJ7021-2.2-11 接右前轮轮速传感器H14 DJ7029Y-2.8-21 接右前组合灯B2 M23374 接制动液位警告开关R1 DJ7021Y-4.8-11 接冷却风扇F1 DJ7023-2-21 总成接左前位置灯R2 DJ7021Y-4.8-21 接电子风扇调节电阻F2 DJ7023-2-21 总成接右前位置灯R3 DJ7021Y-4.8-21 接冷凝风扇F3 DJ7023-2-21 总成接左前雾灯W1 M23334 接洗涤液电机F4 DJ7023-2-21 总成接右前雾灯BG2 DJ4355A-2Sn 搭铁F5 DJ7021-2.2-21 接左前转向灯BG3 DJ4355A-1Sn 搭铁F6 DJ7021-2.2-21 接右前转向灯BG4 DJ4355A-2Sn 搭铁F7 0445205 接前雨刮器BG5 DJ4355A-1Sn 搭铁F12 DJ7024-3.5-20 接左侧转向灯BJ4 6520-0349 接地板线束F13 DJ7024-3.5-20 接右侧转向灯BK1 DJ7221-2/6.3-21 接仪表板线束H1 DJ7013-6.3-2195 接1#电喇叭2A DJ7021-9.5-21 接接线盒H2 DJ7013-6.3-2195 接1#电喇叭2C MG651080 接接线盒H3 DJ7013-6.3-2195 接2#电喇叭● 电路布置图 5——仪表板线束（适用于F3 经济、舒适型）● 电路布置图 6——仪表板线束（适用于F3-R 休闲型、活力型）电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册电路图F3/F3R 轿车维修手册●电路布置图 7——仪表板线束（适用于F3 尊贵、旗舰型）● 电路布置图 8——仪表板线束（适用于F3-R 时尚型）电路图F3/F3R 轿车维修手册● 电路布置图 8-1 ——仪表板线束(适用于AT 型)● 电路布置图 9——地板线束（适用于F3-R）电路图F3/F3R 轿车维修手册电路布置图9序号件号内容序号件号内容A32 7282-7424 接左后轮轮速传感器R18 6189-0891 接左后雾灯A33 7282-7424 接右后轮轮速传感器R19 6189-0891 接右后雾灯B15 DJ7061-1.8-21 接左后组合灯R20 7282-1022 接左后扬声器B16 DJ7061-1.8-21 接右后组合灯R21 7282-1022 接右后扬声器C15 DJ7081-2.3-21 接CD 牒盒T15 0436001 接警报器D5 6520-0564 接左前门门灯开关U4 7283-8226-30 接倒车探头总成D7 6520-0564 接左后门门灯开关U6 7283-8226-30 接倒车探头总成D8 6520-0564 接右后门门灯开关BG6 DJ4355-1Sn 搭铁F11 0440601 接燃油箱BG7 DJ4355-2Sn 搭铁H10 7283-8123 接高位制动灯BG8 DJ4355-1Sn 搭铁L1 7283-8123 接左牌照灯BG9 DJ4355-2Sn 搭铁L2 7283-8123 接右牌照灯BA1 DJ7141-4.8/2.3-11 接左后门线束L3 7282-1010 行李舱灯开关BJ1 7282-1405-40 接仪表板线束L4 7283-8123 接后行李箱灯BJ2 7282-5831 接仪表板线束N3 DJ7022-6.3-21 接噪声滤波器BJ3 DJ7141-4.8/2.3-11 接仪表板线束R10 0338102 接后风窗加热丝BJ4 7282-1641 接翼子板线束R11 0338102 接后风窗加热丝2E MG651074 接接线盒● 电路布置图 10——地板线束（适用于F3-R）电路图F3/F3R 轿车维修手册电路布置图10（F3-R）序号件号内容序号件号内容A32 7282-7424接右后轮轮速传感器BA1 DJ7141-4.8/2.3-11 接左后门线束A33 7282-7424 接左后轮轮速传感器BJ2 7282-5831 接仪表板线束B15 DJ7062-2-21 接左后组合灯BJ3 DJ7141-4.8/2.3-11 接仪表板线束B16 DJ7062-2-21 接右后组合灯BJ4 7282-1641 接翼子板线束D5 6520-0564 接左前门门灯开关2E MG651074 接接线盒D7 6520-0564 接左后门门灯开关RB1 DJ7062-2.3-11 接后保险杠小线D8 6520-0564 接右后门门灯开关RC1 DJ7061-2.2-11 接后盖连接线束F11 PP0440601 接燃油箱RC2 DJ7041-6.3-11 接后盖连接线束L4 DJY7021-2-21 接后行李箱灯RC3 DJ7072-3-21 接后盖连接线束N3 DJ7022-6.3-21 接噪声滤波器T15 PP0436001 接警报器BG6 DJ4355-1Sn 搭铁BG7 DJ4355-2Sn 搭铁BG8 DJ4355-1Sn 搭铁BG9 DJ4355-2Sn 搭铁电路图F3/F3R 轿车维修手册● 电路布置图 11——顶棚线束电路布置图11序号件号内容序号件号内容D13 7183-7322-30 接二极管M2 6240-1120 接天窗电机E4 DJ7021A-2.8-21 接出租车帽M3 DJ7021A-2.8-21 接内后视镜I13 DJ7031J-2.3-21 接后室内灯BE1 DJ7021L-4.8-21 接仪表板线束M1 0442103 接前室内灯2D 6240-5160 接接线盒电路图F3/F3R 轿车维修手册● 电路布置图 12——右前门线束电路布置图12序号件号内容序号件号内容D9 DJ7021-2.2-21 接右前门门锁电机P10 DJ7061-2.3-2120 接右前门玻璃升降器电机D15 7283-8123 接右门内板灯R14 DJ7068-2.3-11 接右前门电动后视镜电机F10 0443401 接右前门低音扬声器T6 DJ7021-2.2-11 接右前门高音扬声器P5 1300-3111 接右前门玻璃升降器开关BD1 DJ7141-4.8/2.3-21 接仪表板线束● 电路布置图 13 ——左前门线束电路布置图13序号件号内容序号件号内容D10 7283-1968-30 接左前门门锁电机R13 DJ7068-2.3-11 接左前门电动后视镜电机D14 7283-8123 接左门内板灯T5 DJ7021-2.2-11 接左前门高音扬声器F9 0443401 接左前门低音扬声器BC1 DJ7241-4.8/2.3-21 接仪表板线束P8 7283-7475 接左前门电动升降器开关BC2 DJ7061-2.3-21 接仪表板线束P9 DJ7061-2.3-2120 接左前门玻璃升降器电机● 电路布置图 14——右后门线束电路布置图14序号件号内容序号件号内容D12 DJ7021-2.2-21 接右后门门锁电机P12 DJ7061-2.3-2120 接右后门玻璃升降器电机P7 1300-3111 接右后门玻璃升降器开关BB1 DJ7141-4.8/2.3-21 接接仪表板线束● 电路布置图 15——左后门线束电路图F3/F3R 轿车维修手册电路布置图15序号件号内容序号件号内容D11 DJ7021-2.2-21 接左后门门锁电机P11 DJ7061-2.3-2120 接左后门玻璃升降器电机P6 1300-3111 接左后门玻璃升降器开关BA1 DJ7141-4.8/2.3-21 接地板线束● 电路布置图 16——后盖线束电路图F3/F3R 轿车维修手册电路布置图16序号件号内容序号件号内容L1 7283-8123 接左牌照灯R18 MG610392 接后雾灯L2 7283-8123 接右牌照灯R19 MG610392 接倒车灯L3 DJ7013-6.3-2195 接后盖锁机构BG14 DJ413-3B 搭铁L5 DJ7042-6.3-21 接后盖锁电机RC4 DJ7072-3-21 接后盖连接线束R10 0333501 接玻璃小线RC5 DJ7061-2.2-11 接后盖连接线束R11 0333501 接玻璃小线RC6 DJ7041-6.3-11 接后盖连接线束第三节接线盒接头介绍2A 2B 2C2D 2E 2F2G 2H 2I●电气接头表12电路图F3/F3R 轿车维修手册第四节电气接头零件号电路图F3/F3R 轿车维修手册第五节电气说明●本系列包括F3 经济、舒适、尊贵、旗舰,F3-R 休闲、活力、时尚配置车型●本系列适用于DELPHI-MT20U、DELPHI-MT20U2 和联电M7 电喷系统电路图F3/F3R 轿车维修手册第六节检修电路图11 F01 电源启动、点火*1:经济型*2:舒适型、尊贵型、旗舰型2 2G1 AM1ACCIG15 AM2IG2 6 B/W R6 2H ST2 4I11 点火开关 B/RB J10 2G1 2F 19BK1 319BL1 T12启动继电器14 322 2A4 23 2FB50 B131#点火器 2#点火器 3#点 4#点火器火器2 2L/B1 W/G7 BL1 EA2 B *2 至防盗ECU 〈F17〉至组合仪表〈F24-1〉B RA*1 BG12/13至发动机ECMS2 A S3 B 启动机1. 1、电源、启动和点火（德尔福系统）I2 2#点火线圈B/OB/O20A 2#点火I11#点火线圈B/WB/W7.5A 启动电源W/BBB/WBB B/R30A 2#点火开关电源WW25A I#点火开关电源100A 主电源蓄电池1. 2 电源、启动和点火( 联电系统)1. 3 电源、启动和点火( AT 型)F01 自动档电源启动、点火1 AM1ACCIG12 2G5AM2I11点火开关 B/RIG2 6 ST2 4B/W R10 2G 6 2HB J11 2F2 2A19BK1 3 1T12启动继电器425BL1 3 2FB/W9BL1 B/W33B50B131BL17BL1至档位开关 F03－41B/G2 2 1 BBB/Y1#点火器2#点火器3#点火器4#点火器EA2 B至档位开关 F03－4至组合仪表F24CT40B至防盗ECU RAF17至发动机ECU F03-4S2 A S3 B 启动机至发动机ECMI22/3缸点火线圈B/O20A 2#点火I11/4缸点火线圈B/W7.5A 启动电源WBBB/R30A 2#点火开关电源WW25A I#点火开关电源100A 主电源蓄电池2. 1、电源、充电、后除霜2. 2电源、充电、后除霜（AT 型）10A 仪表发动机故障灯燃油泵F03-1电源发动机控制1 AM1AACCIG1 2 B J15 AM2IG26 ST2I11 点火开关B/W9 BL1B/O 3217 BL2H61#氧传感器λ19 B K12 2G5 BL322 2 2A31 2F8 2F1 BL3I5 1#喷 33油器I62#喷油器 I7 3#喷油器 I8 4#喷油器碳罐 B 吸附控制 A4 3 1 211 1 1阀B63 B19B/WR/W R/W B/O R/YR/YR/BO Gr/YR/YP P/L Y2 2A电喷主62H 58 17 18 1315570567163E6 ECM-delphi(MT20U)61 662继电器47 38 64 73 3 G/RWBrW/BV/WB50 B13B16B18 B177 2H 9 2E 7 2F20 BL219 BL2 7 BL210 BL2 13 2F3T2 P/L WBrB 车速 EA2 14BK1 B J110 BL14 F11 M 燃油泵1A BC DλH711 2F W/B1#点火传感器22 BL212V/WBBL3 4W/B8 BL1 2#氧传感器14 2F 12A3 BL1BG6/7BG1BBG12/13自组合仪表<F24>WBC7组合仪表B/R20A 2#点火B/OB/WB/O BR/WR/W15A 电喷B/RB/R7.5A 车载诊断系统30A 2#点火开关电源R/GW25A I#点火开关电源100A 主电源蓄电池B。

中华骏捷仪表板保险丝盒布置图

中华骏捷仪表板保险丝盒布置图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中华骏捷仪表板保险丝盒布置图FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F9 IGNITION SERVICES 点火服务保险 10 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F21 SPEED SIGNAL 车速传感器保险 3 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 R1 BLOWER 1 30 R2 BLOWER 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器 30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器40 R12 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 1.6MT及1.8MT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS保险点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R77.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F26 SEAT HEATING 座椅加热保险 30 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 F37 A/T 30 F38 A/T 30 F40 SEAT MOVING 座椅移动保险 40 R1 BLOWER RELAY 1 30 R2 BLOWER RELAY 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 R8 A/T 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 2.0AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR （最大载流） ABS保险点火开关2保险点火开关1保险 A/T保险 A/T保险鼓风机继电器1鼓风机继电器2 A/T继电器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F TR6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1F17 R2 R1 R9 F 3 7 F 3 8 F 3 9 F 4 0 R11 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 F2 LEFT LOW BEAM LAMPS 左近光灯保险 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 F4 RIGHT PILOT LAMPS 右位置灯保险 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 F7 FRONT FOG LAMPS 前雾灯保险F8 INTERNAL SERVICE LAMPS No.1 F9 IGNITION SERVICES 点火服务保险 F10 POSITION SWITCH 档位开关保险 F11 WIPERS 雨刮器保险 F12 AIR-BAG 安全气囊及预紧保险 F13 ABS F14 BLINKER ECU 闪光继电器保险 F15 STOP LAMPS 刹车灯保险 F16 REVERSE LAMPS 倒车灯保险 F17 CIGAR LIGHTER 点烟器保险 F18 INTERNAL LAMPS 室内灯保险 F19 INSTRUMENT CLUSTER 组合仪表保险 F20 RADIO 收音机保险 F22 CEM 中央控制器保险 F23 SHIFT LEVEL CONTROL 换档控制器保险 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 F25 REAR LEFT POWER WINDOW 左后摇窗保险 F26 SEAT HEATER 座椅加热 F27 PHONE 蓝牙电话F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 F29 SIGNALS 信号保险 F30 SUN ROOF 天窗保险 F31 INTERNAL SERVICE LAMPS No.2 F32 IGNITION SWITCH 2 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 F34 IGNITION SWITCH 1 F35 SEAT MOVE 座椅移动保险 F36 REAR WINDOW DEMIST 后除霜保险 R1 BLOWER1 R2 BLOWER2 R3 REAR WINDOW DEMIST 后除霜继电器 R4 LOW BEAM LAMP 近光灯继电器 R5 HIGH BEAM LAMP 远光灯继电器 R6 FRONT FOG LAMP 前雾灯继电器 R7 PILOT LAMP MAINTAINANCE 变光继电器 V BLINKER ECU 闪光继电器 1.8T-AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细）车内夜间照明保险1 ABS保险车内夜间照明保险2 点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 R11 RADIATOR FAN 风扇继电器 R12 RADIATOR FAN 风扇继电器 K 保险丝拔取器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 10 10 10 10 10 10 15 10 10 20 15 7.5 10 10 10 5 15 10 10 10 15 20 15 15 30 3 15 5 15 10 10 20 30 40 30 30 30 30 30 30 30 30 BODY COMPT FUSE/RELAY BOX) MAX CURR （最大载流） 40 40 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 30 F2 HORN 喇叭 10 F3 BLOWER MOTOR 鼓风机保险 30 F5 ABS 30 F6 ABS 30 F8 RADIATOR FAN 水箱风扇保险 40 F9 INJECTOR(MT) 10 F10 IGNITION COIL 点火线圈保险10 F11 IMMOBILIZER(MT) 10 F12 FUEL PUMP 油泵保险 10 F13 HEAT LAMBDA PROBE 氧传感器保险 10 F14 CONDITIONER COMPRESSOR 空调压缩机保险 10 R1 FUEL PUMP(AT) 30 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 30 R4 HORN RELAY 喇叭继电器 30 R5 MAIN RELAY 主继电器 30 R6 FUEL PUMP(EURO3) 30 R8 IGNATION (STAR EXCLUDED) 启动继电器70 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 60 P2 BETTERY +30 70 P3 IGNITION START 启动电源 60 发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) 燃油泵继电器 (AT) 油泵继电器(欧3) 点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 F2 HORN 喇叭 F3 BLOWER MOTOR 鼓风机保险 F5 ABS F6 ABS F8 RADIATOR FAN 水箱风扇保险 F9 INJECTOR(MT) F11 IMMOBILIZER(MT) F12 FUEL PUMP 油泵保险 F13 HEAT LAMBDA PROBE 氧传感器保险 F14 CONDITIONER COMPRESSOR 空调压缩机保险 F15 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 R4 HORN RELAY 喇叭继电器 R5 MAIN RELAY 主继电器 R6 FUEL PUMP 油泵继电器 R7 starter relay 启动机继电器 R8 IGNATION (STAR EXCLUDED) 启动继电器 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 P2 BETTERY +30 P3 IGNITION START 启动电源 1.8T-AT发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) ECU保险 ECU保险点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 30 10 30 30 30 40 10 10 10 10 10 10 30 30 30 30 30 70 60 70 60 BODY COMPT FUSE/RELAY BOX) MAX CURR（最大载流） P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 510A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8。

中华骏捷仪表板保险丝盒布置图

中华骏捷仪表板保险丝盒布置图公司标准化编码 [QQX96QT-XQQB89Q8-NQQJ6Q8-MQM9N]中华骏捷仪表板保险丝盒布置图FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F9 IGNITION SERVICES 点火服务保险 10 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F21 SPEED SIGNAL 车速传感器保险 3 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 R1 BLOWER 1 30 R2 BLOWER 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器 30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器40 R12 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 1.6MT及1.8MT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS保险点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R77.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 10 F2 LEFT LOW BEAM LAMPS 左近光灯保险 10 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 10 F4 RIGHT PILOT LAMPS 右位置灯保险 10 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 10 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 10 F7 FRONT FOG LAMPS 前雾灯保险 15 F8 INTERNAL SERVICE LAMPS 车内夜间照明保险 15 F11 WIPERS 雨刮器保险 15 F12 AIR-BAG 安全气囊及预紧保险 7.5 F13 ABS 10 F14 BLINKER ECU 闪光继电器保险 10 F15 STOP LAMPS 刹车灯保险 10 F16 REVERSE LAMPS 倒车灯保险5 F17 CIGAR LIGHTER 点烟器保险 15 F18 INTERNAL LAMPS 室内灯保险 10 F19 INSTRUMENT CLUSTER 组合仪表保险 10 F20 RADIO 收音机保险 10 F22 CEM 中央控制器保险 15 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 15 F25 REAR LEFT POWER WINDOW 左后摇窗保险 15 F26 SEAT HEATING 座椅加热保险 30 F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 15 F29 SIGNALS 信号保险 5 F30 SUN ROOF 天窗保险 15 F32 IGNITION SWITCH 2 10 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 20 F34 IGNITION SWITCH 1 30 F36 REAR WINDOW DEMIST 后除霜保险 30 F37 A/T 30 F38 A/T 30 F40 SEAT MOVING 座椅移动保险 40 R1 BLOWER RELAY 1 30 R2 BLOWER RELAY 2 30 R3 REAR WINDOW DEMIST 后除霜继电器 30 R4 LOW BEAM LAMP 近光灯继电器 30 R5 HIGH BEAM LAMP 远光灯继电器30 R6 FRONT FOG LAMP 前雾灯继电器 30 R7 PILOT LAMP MAINTAINANCE 变光继电器 30 R8 A/T 30 V BLINKER ECU 闪光继电器 R11 RADIATOR FAN 风扇继电器 40 K 保险丝拔取器 2.0AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR （最大载流） ABS保险点火开关2保险点火开关1保险 A/T保险 A/T保险鼓风机继电器1鼓风机继电器2 A/T继电器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F TR6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1F17 R2 R1 R9 F 3 7 F 3 8 F 3 9 F 4 0 R11 FUNCTION DESCRIPTION 功能描述 F1 LEFT PILOT LAMPS 左位置灯保险 F2 LEFT LOW BEAM LAMPS 左近光灯保险 F3 LEFT HIGH BEAM LAMPS 左远光灯保险 F4 RIGHT PILOT LAMPS 右位置灯保险 F5 RIGHT LOW BEAM LAMPS 右近光灯保险 F6 RIGHT HIGH BEAM LAMPS 右远光灯保险 F7 FRONT FOG LAMPS 前雾灯保险F8 INTERNAL SERVICE LAMPS No.1 F9 IGNITION SERVICES 点火服务保险 F10 POSITION SWITCH 档位开关保险 F11 WIPERS 雨刮器保险 F12 AIR-BAG 安全气囊及预紧保险 F13 ABS F14 BLINKER ECU 闪光继电器保险 F15 STOP LAMPS 刹车灯保险 F16 REVERSE LAMPS 倒车灯保险 F17 CIGAR LIGHTER 点烟器保险 F18 INTERNAL LAMPS 室内灯保险 F19 INSTRUMENT CLUSTER 组合仪表保险 F20 RADIO 收音机保险 F22 CEM 中央控制器保险 F23 SHIFT LEVEL CONTROL 换档控制器保险 F24 REAR RIGHT POWER WINDOW 右后摇窗保险 F25 REAR LEFT POWER WINDOW 左后摇窗保险 F26 SEAT HEATER 座椅加热 F27 PHONE 蓝牙电话F28 FRONT RIGHT POWER WINDOW 右前摇窗保险 F29 SIGNALS 信号保险 F30 SUN ROOF 天窗保险 F31 INTERNAL SERVICE LAMPS No.2 F32 IGNITION SWITCH 2 F33 MULTIFUNCTION SWITCH 灯光组合开关保险 F34 IGNITION SWITCH 1 F35 SEAT MOVE 座椅移动保险 F36 REAR WINDOW DEMIST 后除霜保险 R1 BLOWER1 R2 BLOWER2 R3 REAR WINDOW DEMIST 后除霜继电器 R4 LOW BEAM LAMP 近光灯继电器 R5 HIGH BEAM LAMP 远光灯继电器 R6 FRONT FOG LAMP 前雾灯继电器 R7 PILOT LAMP MAINTAINANCE 变光继电器 V BLINKER ECU 闪光继电器 1.8T-AT仪表板保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细）车内夜间照明保险1 ABS保险车内夜间照明保险2 点火开关2保险点火开关1保险鼓风机继电器1 鼓风机继电器2 R11 RADIATOR FAN 风扇继电器 R12 RADIATOR FAN 风扇继电器 K 保险丝拔取器 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A 10A F9 F25 F8F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 10 10 10 10 10 10 15 10 10 20 15 7.5 10 10 10 5 15 10 10 10 15 20 15 15 30 3 15 5 15 10 10 20 30 40 30 30 30 30 30 30 30 30 BODY COMPT FUSE/RELAY BOX) MAX CURR （最大载流） 40 40 D F10 F26 R4 R10 F 3 5 F 3 6 F 3 4 F 3 3 F15 F31 F T R6 F16 F32 K E M R5 F14 F30 F13 F29 F12 F28 F11 F27 V R8 R7 7.5A F5 F21 C P 15A 30A10A F9 F25 F8 F24 F7 F23 F6 F22 R3 B A H G 5A 3A F4 F20 F3 F19 F2 F18 F1 F17 R2 R1 R9 R11 R12 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 30 F2 HORN 喇叭 10 F3 BLOWER MOTOR 鼓风机保险 30 F5 ABS 30 F6 ABS 30 F8 RADIATOR FAN 水箱风扇保险 40 F9 INJECTOR(MT) 10 F10 IGNITION COIL 点火线圈保险10 F11 IMMOBILIZER(MT) 10 F12 FUEL PUMP 油泵保险 10 F13 HEAT LAMBDA PROBE 氧传感器保险 10 F14 CONDITIONER COMPRESSOR 空调压缩机保险 10 R1 FUEL PUMP(AT) 30 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 30 R4 HORN RELAY 喇叭继电器 30 R5 MAIN RELAY 主继电器 30 R6 FUEL PUMP(EURO3) 30 R8 IGNATION (STAR EXCLUDED) 启动继电器70 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 60 P2 BETTERY +30 70 P3 IGNITION START 启动电源 60 发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） MAX CURR（最大载流） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) 燃油泵继电器 (AT) 油泵继电器(欧3) 点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 FUNCTION DESCRIPTION 功能描述 F1 INJECTION CONTROL UNIT 点喷控制单元 F2 HORN 喇叭 F3 BLOWER MOTOR 鼓风机保险 F5 ABS F6 ABS F8 RADIATOR FAN 水箱风扇保险 F9 INJECTOR(MT) F11 IMMOBILIZER(MT) F12 FUEL PUMP 油泵保险 F13 HEAT LAMBDA PROBE 氧传感器保险 F14 CONDITIONER COMPRESSOR 空调压缩机保险 F15 R2 CONDITIONER COMPRESSOR 空调压缩机继电器 R4 HORN RELAY 喇叭继电器 R5 MAIN RELAY 主继电器 R6 FUEL PUMP 油泵继电器 R7 starter relay 启动机继电器 R8 IGNATION (STAR EXCLUDED) 启动继电器 A FUSE PILLER 保险丝拔取器 P1 IGNITION +15 P2 BETTERY +30 P3 IGNITION START 启动电源 1.8T-AT发动机舱保险丝盒布置图（BODY COMPT FUSE/RELAY BOX) REF（明细） ABS 保险 ABS 保险喷嘴保险(MT) 防盗控制器保险(MT) ECU保险 ECU保险点火 +15 电源 +30 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 30 10 30 30 30 40 10 10 10 10 10 10 30 30 30 30 30 70 60 70 60 BODY COMPT FUSE/RELAY BOX) MAX CURR（最大载流） P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 510A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8 P3 P2 P1 F1 F11 F14 R7 R4 15A 30A 20A 5 10A F8 F13 R6 R3 F12 F4 F6 F7 F5 F9 F10 R5 R2 A R1 F3 F2 R8。
