电机及拖动基础试题及试卷2010.12。_(2)
电机拖动基础试题及答案
电机拖动基础试题及答案一、单项选择题（每题2分，共10分）1. 电机拖动中，转子的转速与旋转磁场的转速之差称为：A. 同步转速B. 转差率C. 滑差D. 转速比答案：C2. 在直流电机中，电枢反应主要影响的是：A. 磁场强度B. 电流大小C. 电压大小D. 功率因数答案：A3. 异步电机的转子绕组是：A. 绕线式B. 鼠笼式C. 波绕式D. 星形式答案：B4. 电机拖动系统的基本组成不包括以下哪一项：A. 电动机B. 传动装置C. 负载D. 电源答案：D5. 以下哪种电机具有较高的起动转矩：A. 直流电机B. 同步电机C. 异步电机D. 伺服电机答案：A二、填空题（每题2分，共10分）1. 电机拖动系统中的_________是将电能转换为机械能的设备。
答案：电动机2. 电机拖动的_________是影响系统性能的关键因素之一。
答案：控制策略3. 在电机拖动中，_________是指电机在负载下的实际转速。
答案：负载转速4. 电机拖动系统中的_________是连接电动机和负载的部件。
答案：传动装置5. 电机拖动的_________是指电机在空载时的转速。
答案：空载转速三、简答题（每题5分，共20分）1. 简述电机拖动系统的工作原理。
答案：电机拖动系统通过电动机将电能转换为机械能，通过传动装置传递给负载，实现负载的旋转运动。
2. 异步电机和同步电机的主要区别是什么？答案：异步电机的转子转速低于旋转磁场的转速，而同步电机的转子转速与旋转磁场的转速相同。
3. 电机拖动系统在启动时为什么要限制起动电流？答案：限制起动电流可以防止过大的电流对电机和电网造成损害，同时保证电机的平稳启动。
4. 电机拖动系统在运行过程中如何实现调速？答案：电机拖动系统可以通过改变电机的供电电压、频率或改变转子电阻等方式实现调速。
四、计算题（每题10分，共20分）1. 已知一台三相异步电机的额定功率为10kW，额定转速为1500r/min，额定电压为380V，额定电流为20A，请计算该电机的额定功率因数。
电机与拖动基础试题库及答案
电机与拖动基础试题库及答案《电机与拖动基础》试题库及答案第⼀部分直流电机⼀、填空题：1、并励直流发电机⾃励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产⽣的补充磁通⽅向与剩磁磁通⽅向相同；励磁回路的总电阻必须⼩于临界电阻)2、可⽤下列关系来判断直流电机的运⾏状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；Ea〉U）3、直流发电机的绕组常⽤的有_______和_______两种形式，若要产⽣⼤电流，绕组常采⽤_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的⽅向和电枢旋转⽅向_______，直流电动机电磁转矩的⽅向和电枢旋转⽅向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联⽀路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作⽤产⽣的。
（每极⽓隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在⼏何中线时，电动机产⽣_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______⽅向偏移。
（电枢磁动势对励磁磁动势的作⽤；交磁；⽓隙磁场产⽣畸变；对主磁场起附加去磁作⽤）⼆、判断题1、⼀台并励直流发电机，正转能⾃励，若反转也能⾃励。
（）（F）2、⼀台直流发电机，若把电枢固定，⽽电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、⼀台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运⾏时，⼤的电磁转矩对应的转速就⾼。
（）（F）三、选择题1、直流发电机主磁极磁通产⽣感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在⼏何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
电机与拖动基础试题库及答案
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
《电机与拖动基础》试题库及答案
《电机与拖动基础》试题库及答案《电机与拖动基础》试题库及答案选择题11、异步电动机气隙较大，则电动机的（C ）。
A励磁电流较小，功率因数较底；B 励磁电流较大，功率因数较高；C励磁电流较大，功率因数较低D励磁电流较小，功率因数较高；2、直流电动机的换向级的作用是（C）A 产生主磁通B产生换向电流 C 改变电流方向D以上都不对3、直流电动机的换向电流愈大，换向时火花（A）A 愈强B愈弱 C 不便D以上都不对4、频率为50Hz的四十八极交流电机，旋转磁势的转速为（D）r/min。
A．48 B．62.5 C．250 D．1255、频率为40Hz的二十极交流电机，旋转磁势的同步转速为（D）r/min。
A．2400 B．2000 C．120 D．2406、串励直流电动机在一定的负载下运行，若电源电压有所降低，则转子的转速将会（A）A 变大B 保持不变C变小D以上都不对7、直流电动机带上负载后，气隙中的磁场是（C）A 由主级磁场和电枢磁场叠加而成的B 由主级磁场和换向磁场叠加而成的C 由主级磁场，换向磁场和电枢磁场叠加而成的8、直流电动机中电枢的主要作用是（B）A 改善直流电动机的换向B 实现电能和机械能的转换C 在气隙中产生磁通D 产生气隙9、改变电枢回路的电阻调速，只能使直流电动机的转速（B）A 上升B 下降C 保持不变D以上都不对10、三相异步电动机当转差率为1时，此电动机为（C）状态A 制动状态B 同步运行状态C 启动状态D 以上都不是11、变压器带感性负载，从轻载到满载，其输出电压将会（B）A 升高B 降低C 不变D以上都不对12、异步电动机要实现回馈制动，则应满足如下条件（D）A 转子转速应小于旋转磁场转速，且同向B转子转速应等于旋转磁场转速，且同向C转子转速应小于旋转磁场转速，且反向D转子转速应大于旋转磁场转速，且同向13、三相异步电动机转子电阻增大时，电动机临界转差率Sm和临界转矩Tm应为（B）A Sm减小，Tm增大B Sm增大，Tm 不变C Sm增大，Tm减小D Sm减小，Tm减小14、三相异步电动机定子电压下降时，电动机临界转差率Sm和临界转矩Tm应为（C）A Sm不变，Tm不变B Sm减小，Tm增大C Sm不变，Tm减小D Sm不变，Tm增大15、三相异步电动机当转差率小于0时，此电动机为（D）状态A 制动状态B 电动状态C 启动状态D 发电状态16、电力变压器的励磁阻抗表示下面哪一物理量（D）A 输入功率B 输出功率C 铜耗D 铁耗17、单相绕组通以交流电时，其磁势为（D ）A 圆形旋转磁势B 椭圆磁势C 无法确定D 脉动磁势18、电力变压器的作用是下面哪一物理量（B）A 改变交流电电压和功率B 改变交流电电压和交流电电流C 改变交流电电压和频率D 改变直流电电压和交流电电流19、变压器的空载损耗（D ），短路损耗（C ）。

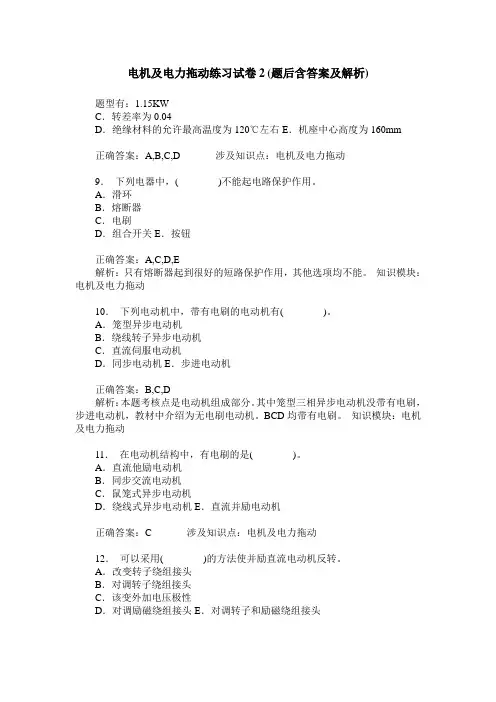

电机及电力拖动练习试卷2(题后含答案及解析)
电机及电力拖动练习试卷2(题后含答案及解析)题型有：1.15KWC．转差率为0.04D．绝缘材料的允许最高温度为120℃左右E．机座中心高度为160mm正确答案：A,B,C,D 涉及知识点：电机及电力拖动9．下列电器中，( )不能起电路保护作用。
A．滑环B．熔断器C．电刷D．组合开关E．按钮正确答案：A,C,D,E解析：只有熔断器起到很好的短路保护作用，其他选项均不能。
知识模块：电机及电力拖动10．下列电动机中，带有电刷的电动机有( )。
A．笼型异步电动机B．绕线转子异步电动机C．直流伺服电动机D．同步电动机E．步进电动机正确答案：B,C,D解析：本题考核点是电动机组成部分。
其中笼型三相异步电动机没带有电刷，步进电动机，教材中介绍为无电刷电动机。
BCD均带有电刷。
知识模块：电机及电力拖动11．在电动机结构中，有电刷的是( )。
A．直流他励电动机B．同步交流电动机C．鼠笼式异步电动机D．绕线式异步电动机E．直流并励电动机正确答案：C 涉及知识点：电机及电力拖动12．可以采用( )的方法使并励直流电动机反转。
A．改变转子绕组接头B．对调转子绕组接头C．该变外加电压极性D．对调励磁绕组接头E．对调转子和励磁绕组接头正确答案：B,D解析：本题考核点是改变并励直流电动机反转的方法。
同时对调转子和励磁绕组接头，电动机转动方向仍不会变。
知识模块：电机及电力拖动13．当按公式计算三相异步电动机的额定转矩时的单位分别应为( )。
A．N.KmB．N.mC．KWD．r/minE．KV正确答案：B,C,D解析：本题的考核点为单位换算的统一。
知识模块：电机及电力拖动14．绕线式转子三相异步电动机可采用( )进行调速。
A．改变电源频率B．改变转子磁极对数C．改变频敏电阻D．改变转差率E．改变额定电流正确答案：A,B,D解析：改变电动机的转速有三种方案，即改变电源频率f、改变绕组的磁极对数P以及改变转差率S。
改变磁极对数调速，实际上是改变定子绕组的连接方法。
电机拖动基础试题及答案
直流电机1、并励直流发电机自励建压的条件是：主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当E a〈U时为电动机状态，当E a〉U时为发电机状态。
3、直流发电机的绕组常用的叠绕组；波绕组两种形式，若要产生大电流，绕组常采用_叠绕组。
4、直流发电机电磁转矩的方向和电枢旋转方向相反直流电动机电磁转矩的方向和电枢旋转方向相同5、单迭和单波绕组，极对数均为p时，并联支路数分别是2p;26、直流电机的电磁转矩是由每极气隙磁通量和电枢电流共同作用产生的。
7、直流电机电枢反应的定义是电枢磁动势对励磁磁动势的作用；当电刷在几何中线时，电动机产生交磁性质的电枢反应，其结果使气隙磁场产生畸变；对主磁场起附加去磁作用）磁；四、简答题1、直流发电机的励磁方式有哪几种？（他励；自励（包括并励，串励和复励））2、如何确定换向极的极性，换向极绕组为什么要与电枢绕组相串联？（使换向极产生的磁通与电枢反应磁通方向相反。
对于直流发电机而言，换向极性和电枢要进入的主磁极性相同；而对于直流电动机，则换向极极性和电枢要进入的主磁极极性相反。
换向极绕组与电枢组相串联的原因是：使随着电枢磁场的变化，换向极磁场也随之变化，即任何负载情况下都能抵消电枢反应的影响。
）3、试比较他励和并励直流发电机的外特性有何不同？并说明影响曲线形状的因素。
（并励直流发电机的外特性比他励的软。
他励：影响因素有两个(1)随着Ia增加，IaRa增加，使U下降；(2) 随着Ia增加，电枢反应附加去磁作用增强，使磁通φ减少，电枢电动势Ea减少，最后使U下降。
并励：影响因素有三个(1) 随着Ia增加，IaRa增加，使U下降；(2) 随着Ia增加，电枢反应附加去磁作用增强，使磁通φ减少，电枢电动势Ea减少，最后使端电压U下降。
(3) 两端电压下降，磁通φ下降，电枢电动势Ea进一步减少，端电压U进一步下降。
电机与拖动基础试题及答案
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
电机及拖动基础试题及答案演示教学
电机及拖动基础试题及答案电机与拖动试卷及参考答案一、、填空题（每空1分，共30分）1．直流发电机中的电磁转矩方向与转子的旋转方向（相反），因此电磁转矩为（阻力）转矩；直流电动机中的电磁转矩方向与转子的旋转方向（相同），因此电磁转矩为（动力）转矩。
2．接触器主要由（电磁机构）、（触点系统）、（灭弧装置）等三大部分组成。
3．空气阻尼式时间继电器主要由（电磁机构）、（触点系统）和（延时机构）三部份组成。
若要将通电延时型改成断电延时型，只需将（电磁机构翻转180度）。
4、用Y-△降压起动时,起动电流为直接用△接法起动时的（1/3）,所以对降低（起动电流）很有效。
但启动转矩也只有直接用△接法启动时（1/3），因此只适用于空载或轻载启动。
5．反接制动时，当电机转速接近于（0）时，应及时（切断电源），防止电机（反转）。
6、伺服电动机为了防止（反转）现象的发生，采用（增大转子电阻）的方法。
7、步进电动机是一种把（电脉冲）信号转换成（角位移或线位移）信号的控制电机。
8．分磁环的作用是使（产生的合成吸力始终大于弹簧的反作用力），以消除（衔铁的振动和噪声）现象；三相交流电磁机构是否需要分磁环（不需要）。
9．单相异步电动机定子绕组中产生的磁场是（脉动磁场），可分解为（正向旋转磁场）和（反向旋转磁场）两部分。
10．熔断器又叫保险丝，用于电路的（短路）保护，使用时应（串）接在电路中。
二、判断题（每小题1分，共10分）。
（×）1．一台额定电压为220V的交流接触器在交流220V和直流220V的电源上均可使用。
（×）2．三相笼型异步电动机的电气控制线路，如果使用热继电器作过载保护，就不必再装设熔断器作短路保护。
（×）3．交流电动机由于通入的是交流电，因此它的转速也是不断变化的，而直流电动机则其转速是恒定不变的。
（×）4．转差率S是分析异步电动机运行性能的一个重要参数，当电动机转速越快时，则对应的转差率也就越大。
电机与拖动基础试题库及答案
《电机与拖动基础》试题库及答案第一部分直流电机一、填空题：1、并励直流发电机自励建压的条件是_______;_______;_______。
(主磁路存在剩磁；并联在电枢两端的励磁绕组极性要正确，使励磁电流产生的补充磁通方向与剩磁磁通方向相同；励磁回路的总电阻必须小于临界电阻)2、可用下列关系来判断直流电机的运行状态，当_______时为电动机状态，当_______时为发电机状态。
（E a〈U；E a〉U）3、直流发电机的绕组常用的有_______和_______两种形式，若要产生大电流，绕组常采用_______绕组。
（叠绕组；波绕组；叠）4、直流发电机电磁转矩的方向和电枢旋转方向_______，直流电动机电磁转矩的方向和电枢旋转方向_______。
（相反；相同）5、单迭和单波绕组，极对数均为p时，并联支路数分别是_______，_______。
（2p；2）6、直流电机的电磁转矩是由_______和_______共同作用产生的。
（每极气隙磁通量；电枢电流）7、直流电机电枢反应的定义是_______，当电刷在几何中线时，电动机产生_______性质的电枢反应，其结果使_______和_______，物理中性线朝_______方向偏移。
（电枢磁动势对励磁磁动势的作用；交磁；气隙磁场产生畸变；对主磁场起附加去磁作用）二、判断题1、一台并励直流发电机，正转能自励，若反转也能自励。
（）（F）2、一台直流发电机，若把电枢固定，而电刷与磁极同时旋转，则在电刷两端仍能得到直流电压。
（）（T）3、一台并励直流电动机，若改变电源极性，则电机转向也改变。
（F）4、直流电动机的电磁转矩是驱动性质的，因此稳定运行时，大的电磁转矩对应的转速就高。
（）（F）三、选择题1、直流发电机主磁极磁通产生感应电动势存在于（）中。
（1）（1）电枢绕组；（2）励磁绕组；（3）电枢绕组和励磁绕组2、直流发电机电刷在几何中线上，如果磁路不饱和，这时电械反应是（）（3）（1）去磁；（2）助磁；（3）不去磁也不助磁。
电机及拖动基础_试卷和答案
《电机与电力拖动基础》试卷一一、填空题（每空1分，共20分）1、他励直流电动机的机械特性是指在电动机处于稳态运行的条件下转速和电磁转矩的关系。
2、直流电动机的起动方法有：电枢回路串电阻和降压起动。
3、一台接到电源频率固定的变压器，在忽略漏磁阻抗压降的条件下，其主磁通的大小决定于输入电压的大小，而与磁路的基本无关，其主磁通与励磁电流成正比关系。
4、变压器带负载运行时，若负载增大，其铁损耗将不变，铜损耗增大（忽略漏磁阻抗压降的影响）。
5、当变压器负载（φ2>0˚）一定，电源电压下降，则空载电流I0减小，铁损耗P Fe减小。
6、采用短矩绕组绕组和分布绕组绕组可以有效的削弱谐波分量，同时使基波分量减小（增大和减小）。
7、当s在 0~1 范围内，三相异步电动机运行于电动状态，此时电磁转矩性质为驱动性质；在小于1 的范围内运行于发电机状态，此时电磁转矩性质为制动性质。
8、三相异步电动机根据转子不同可分为笼型和绕线两类。
根据磁滞回线剩磁的大小，铁磁材料分为硬磁材料和软磁材料。
3. 电力拖动系统是由电动机拖动机械机构工作的系统。
4. 直流电动机的励磁方式包括他励、并励、串励和复励，其中他励直流电动机更适合于电动机控制的场合。
5. 电机绕组有两种形式，分别为叠绕组和波绕组。
使用于高电压的为波绕组，使用于大电流的为叠绕组。
6. 直流电机电枢磁场对空载主磁场的影响称为电枢反应。
7. 直流电机在主磁极之间常安装换向极改善换向。
换向极的位置恰好也是几何中性线的位置。
8. 从机械特性上看，第一象限为电动机的正向电动状态，第四象限为电机的反向制动状态。
9. 他励直流电动机的机械特性为硬特性，串励直流电动机的机械特性为软特性。
（硬、软）10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车 10.励磁绕组断线的他励直流电动机，空载起动时，将出现飞车情况。
情况。
11.一台三相变压器的变比为相电压之比。
12.额定电压为440V/110V的单相变压器，高压边漏电抗16Ω，折合到二次侧后大小为1Ω。
电力及电机拖动习题及参考答案 (2)
电力及电机拖动习题及参考答案一、单选题（共45题，每题1分，共45分）1.电动机铭牌上的定额是指电动机的______。
( )A、额定转速B、额定功率C、运行状态D、额定转矩正确答案：C2.硅钢片的主要特性是______。
( )A、磁导率高B、磁导率低C、导电性能好D、磁导率为零正确答案：A3.一台三相变压器的联结组别为Y，y0，其中“Y”表示变压器______的。
( )A、低压绕组为Y接B、低压绕组为Δ接C、高压绕组为Y接D、高压绕组为Δ接正确答案：C4.三相感应电动机过载时造成电动机___增加并发热。
( )A、铜损耗B、铝损耗C、铁芯损耗D、负载损耗正确答案：A5.一台空载运行的三相感应电动机，当略微降低电源频率，而保持电源电压大小不变时，电动机的转速_____。
( )A、不确定B、不变C、降低D、升高正确答案：C6.油浸式变压器中油的作用是______。
( )A、灭弧、散热B、绝缘、散热C、绝缘、导磁D、绝缘、灭弧正确答案：B7.电流互感器一、二次绕组相比，______。
( )A、一、二次绕组匝数相同B、一次绕组匝数是二次绕组匝数的两倍C、一次绕组匝数多D、二次绕组匝数多正确答案：D8.增大转子的电阻，三相感应电动机的最大转矩将_____。
( )A、增大B、先增大后减小C、减小D、不变正确答案：D9.一台绕线式三相感应电动机拖动恒转矩负载运行，增大转子回路串入的电阻，电动机的电流_____。
( )A、减小B、不变C、不确定D、增大正确答案：B10.电动机的额定功率是指_____。
( )A、电动机轴上输出的机械功率B、电动机输入的电功率C、电动机输出的电功率D、电动机消耗的电功率正确答案：A11.在变电站中，专门用来调节电网的无功功率，补偿电网功率因数的设备是______。
( )A、异步发电机B、同步发电机C、同步补偿机D、同步电动机正确答案：C12.同步电动机转子的励磁绕组的作用是通电后产生一个____磁场。
电力及电机拖动练习题库与参考答案 (2)
电力及电机拖动练习题库与参考答案一、单选题（共45题，每题1分，共45分）1.用作电动机、变压器的线圈的大部分是______。
( )A、硬铝B、软铜C、硬铜D、软铝正确答案：B2.三相绕线式感应电动机拖动恒转矩负载运行时，若转子回路串电阻调速，运行在不同的转速上，电动机的cosφ2是_____。
( )A、转速越高，cosφ2越高B、基本不变C、转速越低，cosφ2越低D、转速越低，cosφ2越高正确答案：B3.对并联运行的变压器，说法正确的是_____。
( )A、变比不相等时，变压器副边电压相位将不同B、当联结组别不同时，会使两台变压器的负载分配不同C、变压比不等时，两台变压器构成的回路内将产生环流D、当短路电压不同时，两台变压器的一次绕组会同时产生环流正确答案：C4.在变频调速时，若保持U/f=常数，对恒转矩负载来说，可以保持电动机的_____和过载能力不变。
( )A、磁路的主磁通B、转子电流C、定子电流D、输出功率正确答案：A5.变压器负载增加时，其铜损耗_____。
( )A、减小B、增大C、不确定D、不变正确答案：B6.三相异步电动机机械负载加重时，定子电流会_____。
( )A、减小B、增大C、不一定D、不变正确答案：B7.电流互感器一、二次绕组相比，______。
( )A、一次绕组匝数是二次绕组匝数的两倍B、二次绕组匝数多C、一次绕组匝数多D、一、二次绕组匝数相同正确答案：B8.变压器在运行时其上层油的最高允许温度为______。
( )A、105℃B、95℃C、55℃D、85℃正确答案：D9.三相异步电动机额定运行时，其转差率一般为______。
( )A、S=0.01～0.07B、S=0C、S=1D、S=0.1～0.7正确答案：A10.电磁调速异步电动机的基本结构型式分为_____。
( )A、组合式和整体式B、组合式和分立式C、整体式和独立式D、整体式和分立式正确答案：A11.异步电动机启动电流太大的主要原因是______。
电机与拖动基础试题及答案
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
《电机与电力拖动基础》(试卷4套含答案)
《电机与电力拖动基础》（试卷一）班级学号姓名总分一、选择题（共15题，每题2分，共30分）请将正确答案写在题目后面的括号内。
1.由于铁心磁路存在（），故磁路计算时不能采用叠加原理。
A. 饱和效应B. 集肤效应C. 涡流损耗D. 磁滞损耗2.若将铁磁材料置于交变磁场中，铁磁材料将被反复交变磁化，磁畴之间不停地翻转、摩擦而消耗能量，这种损耗称为（）。
A. 铁心损耗B. 涡流损耗C. 磁滞损耗D. 磁畴损耗3.关于变压器的功能，下列说法错误的是（）。
A. 变压功能B. 变流功能C. 变阻抗功能D. 变频功能4.变压器、电机的铁心总是用彼此绝缘的硅钢片叠压而成，主要考虑的是（）。
A. 铁心导磁性好B. 铁心中有剩磁C. 减少涡流损耗D. 减少磁滞损耗5.变压器一次侧所加电压增加10%，而电源频率增加10%，则变压器铁心中的主磁通将（）。
A. 增加10%B. 减少10%C. 增加20%D. 基本不变X将会（）。
6.若变压器用空气心而不用铁心，则其等效电路中的励磁电抗mA. 增大B. 减小C. 保持不变D. 无穷大7.在直流电机中，电枢反应是指（）。
A. 主磁场对电枢绕组的感应作用。
B. 主磁场对转子绕组的感应作用。
第 1 页共28 页第 2 页 共 28 页C. 转子绕组电流所产生的磁场对电枢磁场的影响。
D. 转子绕组电流所产生的磁场对主磁场的影响。
8. 一台他励直流电机，U =220V ，C e Φ=0.2V •min/r ，电机转速为1000r/min ，则该电机运行于（ ）状态。
A. 电动 B. 发电C. 能耗制动D. 加速9. 与同容量的变压器相比，异步电动机的空载电流（ ）变压器的空载电流。
A. 大于B. 小于C. 等于D. 近似等于10. 在三相异步电动机的等效电路中，励磁电阻m R 上消耗的功率是（ ）。
A. 铁心损耗B. 涡流损耗C. 磁滞损耗D. 铜线损耗11. 在三相异步电动机的等效电路中，附加电阻'21s R s-上消耗的功率是（ ）。
电机拖动试题及答案
电机拖动试题及答案
1. 电机拖动试题
（1）简答题
a）请解释什么是电机的拖动？
b）列举至少三种常见的电机拖动类型。
（2）选择题
a）以下哪种电机拖动类型适用于需要较高输出转矩的场合？
A. 直流电动机
B. 交流电动机
C. 步进电动机
D. 驱动电动机
b）在电机拖动中，什么因素可能导致效率下降？
A. 输入电压过高
B. 输入电压过低
C. 磨损损失
D. 铁损耗
（3）计算题
一台电动机的额定功率为5千瓦，额定电压为220伏特。
如果该电动机的线电阻为2欧姆，计算该电动机额定电流。
2. 电机拖动答案
（1）简答题
a）电机的拖动指的是利用电机驱动外部装置或设备运动的过程。
通过控制电机的转动，可以实现对机械装置的拖动。
b）常见的电机拖动类型包括：
- 直流电动机拖动：适用于需要精准控制转速和转矩的场合。
- 交流电动机拖动：适用于常规工业应用，具有较大输出功率。
- 步进电动机拖动：适用于需要精确定位和控制运动步长的场合。
（2）选择题
a）答案：C. 步进电动机
b）答案：C. 磨损损失
（3）计算题
根据欧姆定律，可以使用以下公式计算电流（I）：
电流（I）= 额定功率（P）/ 额定电压（V）
根据题目中的数据，计算如下：
I = 5千瓦 / 220伏特 = 22.73安培
因此，该电动机的额定电流为22.73安培。
以上是关于电机拖动试题及答案的内容，希望能对您有所帮助。
电机与拖动基础试题及答案
第二部分 直流电动机的电力拖动一、填空题： 1、他励直流电动机的固有机械特性是指在_______条件下，_______和_______的关系。
（U=UN 、φ=ΦN ，电枢回路不串电阻；n ；Tem2、直流电动机的起动方法有____ ___。
（降压起动、电枢回路串电阻起动）3、如果不串联制动电阻，反接制动瞬间的电枢电流大约是电动状态运行时电枢电流的_______倍。
（2）4、当电动机的转速超过_______时，出现回馈制动。
（理想空载转速）5、拖动恒转转负载进行调速时，应采_______调速方法，而拖动恒功率负载时应采用_______调速方法。
（降压或电枢回路串电阻；弱磁）1、直流电动机的人为特性都比固有特性软。
（ ）（F ）2、直流电动机串多级电阻起动。
在起动过程中，每切除一级起动电阻，电枢电流都将突变。
（ ） （T ）3、提升位能负载时的工作点在第一象限内，而下放位能负载时的工作点在第四象限内。
（ ） （T ）4、他励直流电动机的降压调速属于恒转矩调速方式，因此只能拖动恒转矩负载运行。
（ ） （F ）5、他励直流电动机降压或串电阻调速时，最大静差率数值越大，调速范围也越大。
（ ） （T ）三、选择题 1、电力拖动系统运动方程式中的GD2反映了：（2）（1）旋转体的重量与旋转体直径平方的乘积，它没有任何物理意见；（2）系统机械惯性的大小，它是一个整体物理量；（3）系统储能的大小，但它不是一个整体物理量。
2、他励直流电动机的人为特性与固有特性相比，其理想空载转速和斜率均发生了变化，那么这条人为特性一定是：（3）（1）串电阻的人为特性；（2）降压的人为特性；（3）弱磁的人为特性。
3、直流电动机采用降低电源电压的方法起动，其目的是：（2）（1）为了使起动过程平稳；（2）为了减小起动电流；（3）为了减小起动转矩。
4、当电动机的电枢回路铜损耗比电磁功率或轴机械功率都大时，这时电动机处于：（2）（1）能耗制动状态；（2）反接制动状态；（3）回馈制动状态。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《电机原理及拖动》复习一、名词解释1、绕组元件：是两端分别与两个换向片相连接的单匝或多匝线圈。
2、直流电机的电磁转矩：是指电机在正常运行时，电枢绕组流过电流，这些载流导体在磁场中受力所形成的总转矩。
3、电力拖动系统的过渡过程：就是指拖动系统从一个稳定状态到另一个稳定状态中间的过程。
4、整流变压器：是作为整流装置的电源变压器，用来把电网电压转换成整流装置所需的电压。
5、能耗制动：能耗制动是指利用转子惯性转动切割磁力线而产生制动转矩，就是说把转子的能量消耗在转子回路的电阻上。
6、第一节距：一个元件两个有效边之间的距离，以所跨槽数表示。
7、直流电机的电枢电动势：是指直流电机正常工作时绕组切割气隙磁通产生的刷间电动势。
8、电力拖动系统：是由电动机、机械传动机构、生产机械的工作机构、电动机的控制设备以及电源等五部分组成的综合机电装置。
9、变压器的额定容量：是变压器的额定视在功率，三相变压器指的是三相总容量。
10、反接制动：反接制动是利用改变电动机定子绕组的电源相序、产生反向的制动转矩，而迫使电动机迅速停止转动的方法。
二、填空题1、直流电动机改变线圈中电流方向是和完成的。
2、直流发电机把转换成。
3、他励直流电动机的调速方法有、、。
4、三相变压器的原、副绕组都可以接成。
5、国际上规定标志三相变压器高、低压绕组线电势的相位关系用。
6、交流异步电动机的转子绕组有和两种。
7、定子三相绕组中通过三相对称交流电时在空间会产生。
8、同步电机可分为、和三类。
9、对于同步发电机，按拖动它的原动机来分有和发电机等。
10、通常采用、、和等方法来校验电动机的发热。
11、主磁极的作用是产生。
它由和组成。
12、、和常数是决定机械过渡过程的三要素。
13、三相变压器组是由按一定的方式联接起来组成的。
14、空间电角度是空间几何角度的倍，p是。
15、电压互感器在运行时副绕组绝对不允许。
而电流互感器在运行时副边绝对不允许。
16、定子三相绕组中通过三相对称交流电时在空间会产生。
17、鼠笼型电动机的起动方法有起动、起动两种。
18、异步电动机的调速有、、调速。
19、同步电动机的结构分有和两种。
20、同步电动机起动的方法有、、。
三、选择题1、一台直流发电机由额定运行状态转速下降为原来的50%，而励磁电流和电枢电流保持不变，则( )(1)电枢电势下降50% (2)电磁转矩下降50%(3)电枢电势和电磁转矩都下降50% (4)端电压下降50%2、一台四极直流电机电枢绕组为单叠绕组，其并联支路数和电枢电流分别为（）(1)并联支路数为4，电枢电流等于每条支路电流(2)并联支路数为4，电枢电流等于各支路电流之和(3)并联支路数为2，电枢电流等于每条支路电流(4)并联支路数为2，电枢电流等于各支路电流之和3、直流电动机在串电阻调速过程中，若负载转矩不变，则( ) (1)输入功率不变(2)输出功率不变(3)总损耗功率不变(4)电磁功率不变4、接在运行线路中，但暂时未使用的电流互感器，其二次侧线圈应( )(1)开路(2)一端接地，另一端不接地(3)两端短路 (4)两端短路而且其中一端还要接地5、三相异步电动机铭牌上标明：“额定电压380/220V，接法丫/△”。
当电网电压为380V时，这台三相异步电动机应采用( )(1)△接法(2)丫接法 (3)△、丫都可以(4)△、丫都不可以6、某直流电机它的电枢与二个励磁绕组串联和并联，那么该电机为( )电机(1)他励(2)并励(3)复励(4)串励7、某台三相变压器，容量是3000千伏安，如原边电压为10千伏，则原边电流约为( )安(1)300 (2)86.6 (3)173.2 (4)608、变压器的变比与原、副边的( )(1)电压成反比(2)电流成正比(3)匝数成反比(4)电压成正比9、如果某三相异步电动机的极数为4级，同步转速为1800转/分，那么三相电流的频率为( )(1)50赫兹(2)60赫兹 (3)45赫兹(4)30赫兹10、一台他励直流电动机拖动恒转矩负载，当电枢电压降低时，电枢电流和转速将( )(1)电枢电流减小、转速减小 (2)电枢电流减小、转速不变(3)电枢电流不变、转速减小 (4)电枢电流不变、转速不变 11、有一电力拖动系统拖动恒转矩负载运行，已知负载转矩为150 N•m，系统损耗转矩为30 N•m，当系统匀速上升和下降时，电机的输出转矩为：（）(1)上升时转矩为180 N•m，下降时转矩为150 N•m(2)上升时转矩为180 N•m，下降时转矩为120 N•m(3)上升时转矩为150 N•m，下降时转矩为150 N•m(4)上升时转矩为150 N•m，下降时转矩为120 N•m12、一台直流电动机起动时，励磁回路应该( )(1)与电枢回路同时接入 (2)比电枢回路后接入(3)比电枢回路先接入(4)无先后次序13、一台变压器在工作时，有可能使额定电压变化率为零，这时的负载性质可能是( )(1电阻性负载(2电容性负载(3电阻电容性负载(4电阻电感性负载14、一台额定运行的三相异步电动机，当电网电压降低10%时，电动机的转速将( )(1)上升(2)降低 (3)不变(4)停止转动15、当直流电机定子与电枢之间的空气隙增大时，直流电机的( ) (1)磁阻减少(2)磁阻增大(3)磁阻不变(4)电流减少，转矩增大16、某直流电机2P=4,S=K=Z=17，那么它的合成节距Y=( )(1)4 (2)2 (3)6 (4)817、一台单相变压器，如果它的变压比为20，当它正常工作时，副边电流为100A，那么它的原边绕组中的电流应为( )安(1) 5 (2)0.2 (3)50 (4)2.518、改变三相异步电动机转向的方法是( )(1)改变电源频率 (2)改变电源电压(3)改变定子绕组中电流的相序 (4)改变电机的工作方式四、问答题1、改善电机换向有哪些方法?方法有三个，一是选用适当的电刷，更换时要用与原来牌号相同的电刷。
二是移动电刷位置，这种方法只适于负载不变的电机。
三是装置换向磁极。
2、电流互感器在使用时必须注意什么？①为了安全，二次侧应牢固地接地。
②二次侧不允许开路。
在换接电流表时要先按下短路开关，以防二次绕组开路，否则二次绕组会产生很高的尖峰电动势。
③二次绕组回路接入的阻抗不能超过允许值，否则会使电流互感器的精度下降。
3、根据什么情况决定异步电动机可以全压起动还是应该采取降压措施?一般对于经常起动的电动机来说，如果它的容量不大于供电变压器容量的20％都可以直接起动。
否则应采取降压措施。
4、什么是电枢反应?电枢反应的性质与哪些因素有关?当定子绕组流过三相对称的电流时，将产生电枢(定子)磁场。
电枢磁场对主磁场必将产生影响，这种影响就叫电枢反应。
电枢反应的性质因负载的性质和大小的不同而不同，它取决于电枢磁势与励磁磁势在空间的相对位置。
5、简述建立并励直流发电机输出电压的条件。
①发电机必须有剩磁，如果无剩磁，必须用另外的直流电源充磁。
②励磁绕组并联到电枢两端，线端的接法与旋转方向配合，以使励磁电源产生的磁场方向与剩磁的磁场方向一致。
③励磁回路的总电阻必须小于临界电阻。
6、如何使他励直流电动机反转?使他励直流电动机反转的方法有两种：(1)电枢绕组接线不变，将励磁绕组反接，这种方法称为磁场方向。
(2)励磁绕组接线不变，电枢绕组反接，称为电枢反向。
7、自耦变压器有什么特点?应用时要注意什么问题?自耦变压器的优点是节省原材料、体积小、重量轻、安装运输方便、价格低、损耗小、效率高。
它的缺点是一次绕组和二次绕组有电的联系，因此，低压绕组及低压方的用电设备的绝缘强度及过电压保护等均需按高压方考虑。
使用时，需把原副边的公用端接零线，外壳必须接地。
8、三相异步电动机的起动电流为什么很大?有什么危害?由于刚起动时，旋转磁场与转子导体相对转速大，转子导体以最大转速切割磁力线，产生很大的电流。
电流大的危害是(1)使线路产生很大的电压降，影响同一线路的其它负载的正常工作。
严重时还可能使本电机的起动转矩太小而不能起动；(2)使电动机绕组过热，加速绝缘老化，缩短电动机的使用寿命。
五、计算题1、一台他励直流电动机，额定数据为，KW P N 1.1=，V U N 110=，A I N 13=，min /1500r n N =，电枢回路电阻Ω=1a R 。
计算：（1）额定电磁转矩；（2）额定输出转矩；（3）空载转矩；（4）理想空载转矩；（5）实际空载转矩。
2、一台他励直流电动机，铭牌数据如下：kW P N 13=，V U N 220=，A I N 7.68=，min /1500r n N =，Ω=224.0a R 。
该电动机拖动额定负载运行，要求把转速降低到min /1000r ，不计电动机的空载转矩0T ，试计算：采用电枢串电阻调速时需串入的电阻值。
3、一台电力三相变压器，KVA S N 750=，V U U N N 400/10000/21=，原、副边绕组为Y ，y0接法。
在低压边做空载试验，数据为：V U 40020=，A I 6020=，W p 38000=。
求：（1）变压器的变比 ；（2）励磁电阻和励磁电抗。
4、一台他励直流电动机，铭牌数据如下：kW P N 60=，V U N 220=，A I N 305=，min /1000r n N =。
试求：（1）固有机械特性。
（2）Ω=5.0C R 的人为机械特性。
解：（1）固有机械特性①估算电枢电阻a RΩ=⎪⎪⎭⎫ ⎝⎛⨯-⨯=⎪⎪⎭⎫ ⎝⎛⨯-≈038.030510603052202110212323N N N N a I P I U R ②计算N e C Φ1min)/(2084.01000038.0305220-=⨯-=-=Φr V n R I U C N a N N N e ③理想空载转速0n min /10562084.02200r C U n N e N ==Φ=④额定电磁转矩N Tm N I C T N N e N ∙=⨯⨯=Φ=6073052084.055.955.9注：理想空载点（min /10560r n =，0=T ）；额定运行点（min /1000r n n N ==，m N T N ∙=607）；绘出固有机械特性，如图直线1。
（2）Ω=5.0C R 的人为机械特性。
①理想空载转速min /10560r n =②N T T =时电动机的转速RN n()min /2686072084.055.95.0038.0105655.9220r T C R R n n N N e ca RN =⨯⨯+-=Φ+-=通过（min /10560r n n ==，0=T ）及（min /1000r n n N ==，m N T T N ∙==607）两点连一直线，即得Ω=5.0C R 的人为机械特性，如图直线2。
