框架-剪力墙结构结构设计说明
框支-剪力墙结构

框支-剪力墙结构最新最全的模板范本:框支-剪力墙结构一:引言本旨在介绍框支-剪力墙结构的设计与施工要点,以及相关技术指导,旨在提供详细和全面的信息,以便工程师和相关从业人员能够正确理解和应用框支-剪力墙结构。
二:框支-剪力墙结构的概述1. 框支-剪力墙结构的定义和特点框支-剪力墙结构是一种广泛应用于建造工程的结构形式,它通过设置钢筋混凝土或者预制混凝土剪力墙作为主体承载结构,与框架结构相结合,在承载和抗震性能方面具有良好的优势。
2. 框支-剪力墙结构的构成要素框支-剪力墙结构由框架结构和剪力墙组成,其中框架结构负责承担垂直荷载,剪力墙负责承担水平荷载,两者相互协调工作,共同保证建造结构的整体稳定性和安全性。
三:框支-剪力墙结构的设计要点1. 结构的布置和几何形态设计在设计框支-剪力墙结构时,应根据建造属性、功能需求、地震要求等因素确定结构的布置和几何形态,充分考虑建造整体的均匀性和稳定性。
2. 剪力墙的布置和尺寸设计剪力墙的布置和尺寸设计是框支-剪力墙结构设计的重要环节,在确定剪力墙位置和数量时应考虑荷载传递路径、结构布局、构造条件和施工等因素,并根据规范要求进行合理的尺寸设计。
3. 框架结构的设计框架结构的设计应满足建造的承载要求和抗震要求,确定框架的布置和尺寸,合理配置剪力墙和框架的位置,并通过分析和计算确定结构的稳定性和耐震性。
四:框支-剪力墙结构的施工要点1. 施工准备工作施工前应充分了解设计图纸和施工方案,准备好所需材料和设备,并按照像关施工规范进行合理布置和准备工作。
2. 剪力墙的施工剪力墙的施工包括混凝土浇筑、钢筋布置和模板安装等步骤,应按照设计要求和施工规范进行施工,保证墙体的质量和稳定性。
3. 框架结构的施工框架结构的施工包括钢柱、梁等构件的连接和安装,应采用合理的施工方法和工艺,在保证结构安全性的同时提高施工效率。
五:附件清单:1. 设计图纸- 建造平面布置图- 结构剖面图- 剪力墙布置图- 框架结构布置图2. 施工工艺与方法- 剪力墙浇筑工艺- 框架结构安装工艺3. 施工材料清单- 钢筋- 混凝土- 模板六:法律名词及注释:1. 建造法:指国家对建造工程进行管理和监督的法规和规范。
简析框架剪力墙结构设计

简析框架剪力墙结构设计框架剪力墙结构设计是指在建筑物的结构设计中,利用框架结构和剪力墙结构相结合的一种结构形式。
它将框架结构和剪力墙结构的优点相结合,既能满足建筑物的刚性和稳定性要求,又能节约材料、提高空间利用率和降低结构成本。
本文将从框架剪力墙结构设计的基本原理、设计要点和实际应用等方面进行简析。
一、框架剪力墙结构设计的基本原理框架剪力墙结构设计的基本原理是在建筑物的平面和立面布局中,将剪力墙结构设置在框架结构的内部或外部,以提高建筑物的整体抗震性能。
剪力墙结构主要承担建筑物的横向荷载,起到抵抗地震、风荷载的作用,而框架结构则主要承担建筑物的纵向荷载和部分横向荷载,以保证建筑物的稳定性和承载能力。
框架结构和剪力墙结构相结合,可以充分发挥它们各自的优势:框架结构具有较好的变形能力和承载能力,适合用于支撑大跨度的建筑结构;而剪力墙结构具有较好的抗震性能和刚度,适合用于居住建筑、高层建筑和地震带地区的建筑结构。
2. 剪力墙结构加固:在设计剪力墙结构时,要考虑其受力性能和变形能力,采用合理的加固措施,提高其抗震性能。
常用的加固措施包括设置剪力墙柱、设置拱形墙、设置外包剪力墙等。
3. 结构连接可靠:框架结构和剪力墙结构之间的连接应该设计合理、施工可靠,能够确保两者之间的受力传递和协同工作。
通常情况下,采用焊接、螺栓连接、预应力梁等方式进行结构连接。
4. 钢筋深埋:在设计框架剪力墙结构时,应合理布置和设置深埋钢筋,提高构件的抗震性能和变形能力。
通常情况下,框架结构和剪力墙结构的构件都应采用深埋的钢筋,并进行合理加固和连接。
5. 结构成本控制:在设计框架剪力墙结构时,要合理控制结构成本,尽量减少结构材料的使用,提高结构的空间利用率,降低结构的建造成本。
通常情况下,采用轻质材料、预制构件和模块化设计等方式进行成本控制。
框架剪力墙结构设计已经在实际建筑中得到了广泛应用,特别适用于高层建筑、居住建筑和特殊结构的设计。
框架-剪力墙结构中剪力墙的设计

框架-剪力墙结构中剪力墙的设计框架剪力墙结构中剪力墙的设计在现代建筑结构设计中,框架剪力墙结构因其良好的抗震性能、较大的空间灵活性以及相对经济的成本,被广泛应用于各类高层建筑中。
剪力墙作为这种结构体系中的重要抗侧力构件,其设计的合理性直接影响着整个结构的安全性和经济性。
接下来,让我们深入探讨一下框架剪力墙结构中剪力墙的设计要点。
一、剪力墙的作用与工作原理剪力墙,顾名思义,是一种能够承受水平和竖向荷载的墙体结构。
在框架剪力墙结构中,剪力墙主要承担水平荷载,如风荷载和地震作用,将其传递到基础。
当水平荷载作用于结构时,剪力墙通过自身的抗弯、抗剪能力来抵抗水平力。
其工作原理类似于一个竖向放置的悬臂梁,墙肢的弯曲变形和剪切变形共同消耗了水平荷载产生的能量。
二、剪力墙的布置原则1、均匀对称原则剪力墙的布置应尽量均匀、对称,使结构在各个方向上的抗侧刚度相近,避免因刚度分布不均匀而导致结构在地震作用下发生扭转破坏。
2、周边布置原则在建筑物的周边布置剪力墙,可以有效地增加结构的抗扭刚度,减小结构的扭转效应。
3、纵横墙相连原则纵横墙相互连接,可以形成有效的抗侧力体系,增强结构的整体性和稳定性。
4、避免短肢剪力墙短肢剪力墙的抗震性能相对较差,应尽量减少其使用。
三、剪力墙的类型1、整体墙当剪力墙的洞口面积小于墙体面积的 15%,且洞口之间的净距及洞口至墙边的净距大于洞口长边尺寸时,可视为整体墙。
整体墙的受力性能较好,具有较大的抗侧刚度。
2、小开口整体墙洞口面积稍大,但仍能符合一定的条件时,可视为小开口整体墙。
其受力性能介于整体墙和联肢墙之间。
3、联肢墙当洞口面积较大,墙肢之间通过连梁连接时,形成联肢墙。
联肢墙的墙肢和连梁协同工作,共同抵抗水平荷载。
4、壁式框架当连梁的刚度较大,墙肢的线刚度与连梁的线刚度接近时,剪力墙的受力性能类似于框架,称为壁式框架。
四、剪力墙的尺寸设计1、墙厚剪力墙的厚度应根据建筑物的高度、抗震等级以及墙体的受力情况确定。
框架剪力墙结构设计要点

框架剪力墙结构设计要点在现代建筑设计中,框架剪力墙结构因其具备良好的抗震性能、较大的室内空间利用率以及灵活的布局等优点,得到了广泛的应用。
要确保这种结构的安全性、可靠性和经济性,合理的设计至关重要。
以下将详细阐述框架剪力墙结构设计的要点。
一、结构布置1、剪力墙的布置剪力墙应均匀布置在建筑物的周边、楼梯间、电梯间及平面形状变化较大的部位。
这样可以有效地提高结构的抗扭性能和整体稳定性。
同时,剪力墙的长度不宜过长,避免出现单片剪力墙承担过大的水平荷载,导致过早破坏。
2、框架柱的布置框架柱应尽量做到上下贯通,避免在同一楼层出现框架柱截面尺寸和位置的突变。
柱网的布置应满足建筑使用功能的要求,同时要保证结构的受力合理。
3、梁的布置梁的布置应与剪力墙和框架柱协同工作,形成良好的传力体系。
框架梁应尽量避免穿过剪力墙,以免削弱剪力墙的承载能力。
二、抗震设计1、抗震等级的确定根据建筑物所在地区的抗震设防烈度、建筑高度、结构类型等因素,准确确定框架剪力墙结构的抗震等级。
抗震等级的确定直接影响到结构构件的配筋和构造要求。
2、地震作用计算采用合理的计算方法,如底部剪力法、振型分解反应谱法或时程分析法,计算地震作用下结构的内力和位移。
在计算过程中,要考虑扭转效应的影响。
3、抗震构造措施根据抗震等级,对框架柱、剪力墙、框架梁等构件采取相应的抗震构造措施,如加密箍筋、设置约束边缘构件等,以提高结构的延性和耗能能力。
三、荷载取值1、恒载包括结构自重、建筑装修材料重量、固定设备重量等。
在设计过程中,应根据实际情况准确计算恒载的大小。
2、活载按照《建筑结构荷载规范》的规定,合理取值各类活荷载,如楼面活载、屋面活载、风荷载等。
同时,要考虑活载的不利布置对结构内力的影响。
四、结构分析1、模型建立采用合适的结构分析软件,建立准确的框架剪力墙结构计算模型。
在模型中,要正确输入构件的几何尺寸、材料特性、荷载等参数。
2、计算结果分析对结构分析的计算结果进行仔细分析,包括结构的自振周期、位移比、层间位移角、内力分布等。
框架剪力墙结构设计

框架剪力墙结构设计在现代建筑领域中,框架剪力墙结构因其在结构性能和空间利用上的优势,成为了广泛应用的一种结构形式。
框架剪力墙结构是由框架和剪力墙共同组成的一种结构体系,它融合了框架结构和剪力墙结构的特点,既能提供较大的使用空间,又具有良好的抗侧力性能。
一、框架剪力墙结构的基本概念框架剪力墙结构,简单来说,就是在框架结构中布置一定数量的剪力墙。
框架主要承受竖向荷载,而剪力墙则主要承担水平荷载,如风力和地震力。
这样的组合使得建筑物在承受各种荷载时,能够更加稳定和安全。
剪力墙是一种竖向的钢筋混凝土墙板,其具有较大的抗侧刚度,能够有效地抵抗水平荷载引起的侧向变形。
框架则由梁和柱组成,提供了灵活的空间布局和良好的竖向承载能力。
二、框架剪力墙结构的特点1、空间灵活性与纯剪力墙结构相比,框架剪力墙结构在空间布局上更加灵活。
框架部分可以根据建筑功能的需要进行灵活划分,满足不同的使用要求。
2、抗侧力性能好剪力墙的存在大大提高了结构的抗侧力能力,使其在地震等水平荷载作用下的变形较小,保障了建筑物的安全。
3、经济性在一定条件下,框架剪力墙结构比纯框架结构或纯剪力墙结构更经济,能够在保证结构性能的前提下降低造价。
三、框架剪力墙结构的受力分析在框架剪力墙结构中,框架和剪力墙共同工作,相互影响。
在水平荷载作用下,剪力墙如同一个竖向悬臂梁,其变形以弯曲变形为主。
而框架的变形则以剪切变形为主。
由于框架和剪力墙的变形特性不同,它们之间会产生相互作用。
在结构的底部,剪力墙承担的水平力较大;而在结构的上部,框架承担的水平力逐渐增大。
这种内力的分布特点在设计中需要特别关注。
四、框架剪力墙结构的设计要点1、结构布置剪力墙的布置应均匀、合理,尽量沿建筑物的周边、楼梯间、电梯间等部位布置,以增强结构的抗扭性能。
框架的柱网布置应满足建筑使用功能的要求,并保证结构的传力明确。
2、抗震设计根据建筑物所在地区的抗震设防烈度,确定结构的抗震等级,并采取相应的抗震构造措施。

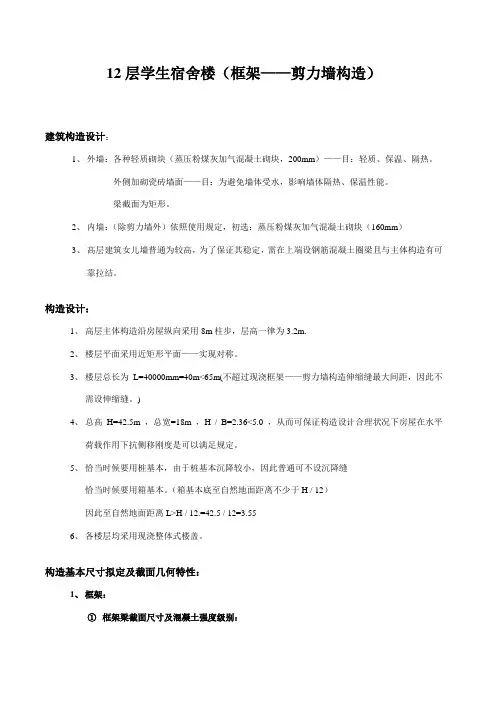

12层学生宿舍楼框架-剪力墙结构设计项目说明书

12层学生宿舍楼(框架——剪力墙构造)建筑构造设计:1、外墙:各种轻质砌块(蒸压粉煤灰加气混凝土砌块,200mm)——目:轻质、保温、隔热。
外侧加砌瓷砖墙面——目:为避免墙体受水,影响墙体隔热、保温性能。
梁截面为矩形。
2、内墙:(除剪力墙外)依照使用规定,初选:蒸压粉煤灰加气混凝土砌块(160mm)3、高层建筑女儿墙普通为较高,为了保证其稳定,需在上端设钢筋混凝土圈梁且与主体构造有可靠拉结。
构造设计:1、高层主体构造沿房屋纵向采用8m柱步,层高一律为3.2m.2、楼层平面采用近矩形平面——实现对称。
3、楼层总长为L=40000mm=40m<65m(不超过现浇框架——剪力墙构造伸缩缝最大间距,因此不需设伸缩缝。
)4、总高H=42.5m ,总宽=18m ,H / B=2.36<5.0 ,从而可保证构造设计合理状况下房屋在水平荷载作用下抗侧移刚度是可以满足规定。
5、恰当时候要用桩基本,由于桩基本沉降较小,因此普通可不设沉降缝恰当时候要用箱基本。
(箱基本底至自然地面距离不少于H / 12)因此至自然地面距离L>H / 12.=42.5 / 12=3.556、各楼层均采用现浇整体式楼盖。
构造基本尺寸拟定及截面几何特性:1、框架:①框架梁截面尺寸及混凝土强度级别:本设计横向框架梁跨度只有一种:6m.梁高按:L / 8 —— L / 12 ,梁宽按:h / 2.5 —— h / 2 因此:横向连系梁取:mm mm h b 650300⨯=⋅纵向连系梁取:mm mm h b 700300⨯=⋅框架梁混凝土级别强度: 1 —— 8层:C30 9 ——13层:C25 ② 框架柱截面尺寸及混凝土强度级别:依照本设计实际状况:初步选用:2/15m kN q k =。
(对于各种不同用途和构造体系高层建筑该楼层总荷载约变化在2/1810m kN q k --=)各层柱混凝土级别:1 —— 8层 C409 ——13层 C30 (13层为电梯房、水箱房)由于各跨与各柱距都同样,并且可以以为边柱与中柱受力相称。
框架剪力墙结构设计

框架剪力墙结构设计框架剪力墙结构设计一、引言框架剪力墙结构是一种常用的抗震结构形式。
本旨在提供详细的设计指南,以确保结构的安全性和可靠性。
二、结构设计原则1. 结构目标:满足建筑的使用功能和抗震要求。
2. 轴力和剪力分配:根据合理的静力平衡原理进行设计,确保轴力和剪力在整个结构中的合理分配。
3. 材料选用:选用具有良好抗震性能和稳定性的材料。
4. 节点设计:合理设计节点连接,保证结构的整体性和稳定性。
5. 设计荷载:根据设计规范和建筑用途确定设计荷载。
三、结构设计流程1. 确定建筑使用功能和荷载要求。
2. 进行地基和基础设计,确保结构的稳定性。
3. 设计结构的整体布局和尺寸,包括墙体、柱子和梁的定位和尺寸。
4. 进行剪力墙的布置设计,确保剪力墙能够充分发挥其抗震作用。
5. 进行梁柱的设计计算,确定其尺寸和钢筋配筋。
6. 设计节点连接,确保连接的可靠性。
7. 进行结构的抗震验算,检查结构的抗震性能是否满足要求。
8. 编制施工图纸,包括结构图、节点图和细部图纸。
四、结构设计细化1. 地基和基础设计原则地基的承载能力应满足设计荷载要求。
基础的尺寸应满足结构的稳定性和刚度要求。
合理设计排水系统,防止地基的液化和沉降。
2. 结构整体布局设计根据建筑使用要求和功能布局,确定结构的整体形式。
根据荷载要求,确定结构的层高和间距。
考虑结构的整体稳定性和刚度要求,进行布局设计。
3. 剪力墙的布置设计根据剪力墙的抗震效果和要求,在结构中合理布置剪力墙。
根据设计荷载和力学分析,确定剪力墙的尺寸和位置。
确保剪力墙的布置满足结构的稳定性和抗震要求。
4. 梁柱的设计计算根据设计荷载和力学分析,计算梁柱的尺寸和钢筋配筋。
考虑梁柱的受力和变形,确保满足结构的刚度和强度要求。
5. 节点连接设计根据剪力墙和梁柱的连接要求,设计节点连接形式和尺寸。
考虑节点连接的刚度和强度要求,确保结构的整体性和稳定性。
6. 抗震验算对设计好的结构进行抗震验算,检查结构的抗震性能是否满足要求。
框架剪力墙结构设计

41
42
43
44
45
悬臂剪力墙内力和变形的关系
d2 y
Mw EIw dx2
(6.4)
VwddM w xEw Idd3x3y
(6.5)
p (x)pF(x)pw (x)d dw V x Ewd d I44 yx
总剪力墙的抗弯刚度:
≥50mm C20~C40
Φ6~8@150~ 宜≥40mm 200
5
(2)框架和剪力墙的布置方式 :灵活、对称 ① 框架与剪力墙(单片墙、联肢墙或较小井筒)分
开布置; ② 在框架结构的若干跨内嵌入剪力墙(带边框剪力
墙); ③在单片抗侧力结构内连续分别布置框架和剪力墙; ④ 上述两种或三种形式的混合。
36
一、计算简图
框架—剪力墙结构铰接体系:剪力墙与框架之间只
通过刚性楼板联系,共同承担水平荷载;
框架—结构刚接体系:部分或全部剪力墙与框架
之间有连梁联系,连梁对与之相连的剪力墙有约束 作用;(当连梁的尺寸较小时,对墙肢的约束很弱, 也可视为铰接体)。 刚接结点数目确定。
37
38
39
二、水平荷载作用下框架—剪力墙结构内力和位移 计算
设计条件 70,Ⅱ类土
构件截面面积与楼面面积之比 (AW+AC)/Af
0.03~0.05
剪力墙截面面积与楼面 面积之比AW/Af
0.02~0.03
80,Ⅲ类土
0.04~0.06
0.03~0.04
1、AW—剪力墙截面面积、AC—柱截面面积、Af—楼面 面积;2、表中数值是纵横两方面的总量,应使两个方向的剪 力墙数量接近;3、高度较大的框架—剪力墙结构,宜取表中 的上限值。
10层框架—剪力墙结构体系结构设计说明

10层框架—剪力墙结构体系结构设计说明10层框架—剪力墙结构体系是一种常见的结构设计方案,属于钢筋混凝土结构体系。
该结构体系通过在建筑的核心区域设置剪力墙来承担水平荷载,并通过柱子和梁等构件将荷载传递到地基上,从而保证建筑的稳定性和整体刚度。
下面是对该结构体系进行详细的结构设计说明。
1.结构布局2.剪力墙布置剪力墙的布置应当遵循以下原则:-剪力墙应尽量布置在建筑的主方向上,以增加抗震性能。
-剪力墙应沿建筑的周边布置,以形成闭合的结构体系,提高整体刚度。
-在剪力墙的布置上应考虑到建筑的功能需求和内部空间布置。
3.剪力墙尺寸和厚度剪力墙的尺寸和厚度应根据结构设计和抗震要求确定。
通常剪力墙的厚度取砌块的整数倍,一般不小于200mm,并且应满足规范中的抗震要求。
在设计中需要考虑到剪力墙的强度、稳定性和刚度等方面。
4.剪力墙的定位和连接剪力墙与其他结构构件的连接应采用可靠的连接方式,如焊接、螺栓连接等。
在剪力墙与结构构件的连接处应设置适当的加劲构件或连接板,以确保连接的强度和稳定性。
5.结构构件的设计在剪力墙结构体系中,除剪力墙外,还需设计相应的柱子、梁等结构构件。
这些构件的尺寸和强度应满足规范和设计要求,以保证整个结构体系的稳定性和安全性。
6.柱子和梁的布置柱子和梁的布置应考虑到荷载的传递和分配,以及剪力墙的支撑作用。
在布置时应避免柱子和梁之间的太大间距,以减小剪力墙的跨度,提高其承载能力。
7.抗震设计在剪力墙结构体系的设计中,抗震设计是至关重要的一部分。
抗震设计要求结构满足规范中的抗震要求,并进行抗震分析和验算。
设计中应考虑到剪力墙的连接和构件的强度、刚度等因素,以确保建筑在地震力作用下的安全性。
8.施工和施工质量控制剪力墙结构体系的施工应按照设计要求进行,特别是对于剪力墙的施工要严格控制。
对于剪力墙的砌筑、加固和连接等工序应进行质量检验和控制,以确保建筑的稳定性和抗震能力。
总结:10层框架—剪力墙结构体系是一种常见的结构设计方案,通过在建筑核心区域设置剪力墙来承担水平荷载,并通过柱子和梁等构件将荷载传递到地基上。
框架-剪力墙结构设计

第8章框架-剪力墙结构设计【学习目标】本章主要介绍框架-剪力墙结构和板柱-剪力墙结构。
框架-剪力墙结构、板柱-剪力墙结构的结构布置、计算分析、截面设计及构造要求除应符合本章的规定外,尚应分别符合前面各章的有关规定。
8.1 框架-剪力墙结构特点8.1.1 框架-剪力墙结构体系框架-剪力墙结构也称框剪结构,这种结构是在框架结构中布置一定数量的剪力墙,构成灵活自由的使用空间,满足不同建筑功能的要求,同时又具有侧向刚度较大的优点,是一种比较好的抗侧力体系,广泛应用于高层建筑。
抗震设计时,框架-剪力墙结构应设计成双向抗侧力体系,结构的两个主轴方向都要布置框架和剪力墙。
框架-剪力墙结构可采用下列形式:(1)框架与剪力墙(单片墙、联肢墙或较小井筒)分开布置;(2)在框架结构的若干跨内嵌入剪力墙(带边框剪力墙);(3)在单片抗侧力结构内连续分别布置框架和剪力墙;(4)上述两种或三种形式的混合。
框架-剪力墙结构具有如下的一些特点:(1)框剪结构,由延性较好的框架、抗侧力刚度较大并带有边框的剪力墙和有良好耗能性能的连梁所组成,具有多道抗震防线,从国内外经受地震后震害调查表明,确为一种抗震性能很好的结构体系。
(2)框剪结构在水平力作用下,水平位移是由楼层层间位移与层高之比Δu/ℎ控制,而不是顶点水平位移进行控制。
层间位移最大值发生在(0.4~0.8)H 范围内的楼层,H为建筑物总高度。
(3)框剪结构在水平力作用下,框架上下各楼层的剪力取用值比较接近,梁、柱的弯矩和剪力值变化较小,使得梁、柱构件规格较少,有利于施工。
8.1.2 框架-剪力墙受力特点框剪结构的受力特点,是由框架和剪力墙结构两种不同的抗侧力结构组成的新的受力形式,所以它的框架不同于纯框架结构中的框架,剪力墙在框剪结构中也不同于剪力墙结构中的剪力墙。
因为,在下部楼层,剪力墙的位移较小,它拉着框架按弯曲型曲线变形,剪力墙承受大部分水平力,上部楼层则相反,剪力墙位移越来越大,有外侧的趋势,而框架则有内收的趋势,框架拉剪力墙按剪切型曲线变形,框架除了负担外荷载产生的水平力外,还额外负担了把剪力墙拉回来的附加水平力,剪力墙不但不承受荷载产生的水平力,还因为给框架一个附加水平力而承受负剪力,所以,上部楼层即使外荷载产生的楼层剪力很小,框架中也出现相当大的剪力框架本身在水平荷载作用下呈剪切型变形,剪力墙则呈弯曲型变形。
框架—剪力墙结构结构设计

框架—剪力墙结构结构设计摘要:框架剪力墙结构(框剪结构),是在框架结构的基础上,增加了剪力墙,提高结构稳定性。
与框架结构相比,框剪结构强度更高,可以建造更高层数的建筑。
框剪的理论寿命长。
框剪结构吸取了框架结构和剪力墙的长处,既能为建筑平面布置提供较大的使用空间,又具有良好的抗侧力性能。
框剪结构中的剪力墙可以单独设置,也可以利用电梯井、楼梯间、管道井等墙体。
因此,这种结构已被广泛地应用于各类房屋建筑。
关键词:框架剪力墙结构布置1.框架剪力墙结构及其优点框架剪力墙结构是框架结构和剪力墙结构两种体系的结合,吸取了各自的长处。
众所周知,框架结构的变形是剪切型,上部层间相对变形小,下部层间相对变形大。
剪力墙结构的变形为弯曲型,上部层间相对变形大,下部层间相对变形小。
对于框架剪力墙结构,由于两种结构协同工作变形协调,形成了弯剪变形,从而减小了结构的层间相对位移比和顶点位移比,使结构的侧向刚度得到了提高。
从受力特点看,由于框架剪力墙结构中的剪力墙侧向刚度比框架的侧向刚度大得多,在水平荷载作用下,一般情况下,受力80%以上用剪力墙来承担。
因此,使框架结构在水平荷载作用下所分配的楼层剪力,沿高度分布比样均匀,各层梁柱的弯矩比较接近,有利于减小梁柱规格,便于施工。
2. 框架和剪力墙的布置应满足下列要求:1)框架―剪力墙结构应设计成双向抗侧力体系,主体结构构件之间不宜采用铰接。
抗震设计时,两主轴方向均应布置剪力墙。
梁与柱或柱与剪力墙的中线宜重合,框架的梁与柱中线之间的偏心距不宜大于柱宽的1/4。
2)框架―剪力墙结构中剪力墙的布置一般按照“均匀、对称、分散、周边”的原则布置:①剪力墙宜均匀对称地布置在建筑物的周边附近、楼电梯间、平面形状变化及恒载较大的部位;在伸缩缝、沉降缝、防震缝两侧不宜同时设置剪力墙。
②平面形状凹凸较大时,宜在凸出部分的端部附近布置剪力墙。
③剪力墙布置时,如因建筑使用需要,纵向或横向一个方向无法设置剪力墙时,该方向可采用壁式框架或支撑等抗侧力构件,但是,两方向在水平力作用下的位移值应接近。
第6章_高层建筑结构设计_框架-剪力墙结构设计

6.1 框架—剪力墙结构概念设计
1.构件截面尺寸估算 框架梁、柱、节点等的截面尺寸估算与框架结构相同, 可按4.1.3的有关规定进行。 2.材料强度等级的选定 现浇框架梁、柱及节点的混凝土强度等级,按一级抗震等 级设计时,不应低于C30,二~四级和非抗震设计时,不应 低于C20。 现浇框架梁的混凝土强度等级不宜大于C40。 框架柱的混凝土强度等级,抗震设防烈度为9度时不宜大 于C60,抗震设防烈度为8度时,不宜大于C70。 剪力墙结构混凝土强度等级不应低于C20,有短肢的剪 力墙结构的混凝土强度等级不应C25。
6.1 框架—剪力墙结构概念设计
(3) 框剪结构应设计成双向抗侧力体系,且在抗震设计, 结构两主轴方向均应布置剪力墙,并使结构各主轴方向 的侧向刚度接近。 (4) 主体结构构件之间除个别节点外不应采用铰接,梁与柱 或柱与剪力墙的中线宜重合。 (5)剪力墙布置须满足本书第2.3.5中第4小节对框架-剪力 墙结构体系的相关要求。 (6)对长矩形平面或平面有一方向较长时(L或T形平面), 需对横向剪力墙间距的最大值作出限制,其值须满足附表 8.9的要求。 (7)纵向剪力墙不宜集中布置在房屋的两尽端。 (8)板柱-剪力墙结构的布置要求比框架-剪力墙结构更严 格。
刚接体系 此种结构体系中的框架 与剪力墙通过连系梁将 框架和剪力墙连系,连 杆一端与剪力墙刚接, 另一端与框架铰接。
在此计算图中, 总剪力墙中包含 2榀剪力墙(横向) 或4榀剪力墙(纵向), 总框架中含有 6榀框架(横向) 或2榀框架和14根柱(纵向)。
刚接体系和铰接体系的根本区别在于连梁对剪力墙 墙肢有无约束作用。
6.2 内力和位移的简化近似计算
1. 铰接体系的内力和位移计算 铰接体系计算模型
将连杆切开,可得连杆的集中力F i j。
高层建筑“框架——剪力墙”结构设计

[ 关键词 ] 短肢 剪力墙
Ab t c :T e at l lb r td t e f me — wals s m d so i nc o d n t n,te s e r g w l sr sf l o d t n, h itr o h r s r t h ri e e a o ae h a a c r l y t itr o o r i ai e t o h h ai a l t su n i o t e d s t n c a — n e c i oi
维普资讯
■建 筑结构
福建建设科技 20 . o6 07N .
1 9
高层建筑“ 框架一剪 力墙 " 结构设 计
潘
[ 提
晖( 福州市 建筑 设计 院
30 0 ) 5 0 1
要 ] 阐述框 一剪体 系变形协调 , 力墙 受力状 态, 剪 变形特性 , 和对短肢剪 力墙采取 的加 强措施。 弯曲变形 剪切 变形 框一 剪结构
a t rsi a te ghe a u e d ptt h h r xte t he rn l1 c eitc, nd sr n t n me s r sa o o te s o e r miy s ai g wa . t
K y wo d :S o x r mi h a i g w l B n i g d f r t n S e rn eo main; r me — wal t c u e e rs hret t e t s e r a ; e d n eo mai ; h a i g d fr t y n l o o Fa l r t r su
创造力 与创新是结构 工程 师对设计 的贡献 , 帮助 建筑师 开拓与实现令业 主满 意 的有效 的建筑 物是 结构 设计 者 的职 责, 是建筑师与结构师通 力合作 的成果 , 是对业主和社会 的最 大奉献 。高层建筑结构 的承载力 , 向刚度 、 震性 能 、 料 侧 抗 材 耗量和造价高低 , 所采用 的结构体 系有着 密切 的关 连。而 与 匀质 、 高强 、 轻质 、 良延等又是 高层建筑结构 材料选用 的基 本 因素 。 1常 用结 构 体 系简 介 () 于小 高 层建筑 , 福州地 区用到 1 3层 , 2—1 其优点是 内部 空间大 , 面 平
框架-剪力墙结构设计

有直接给出位移及内力,给出的是位移系数 y( ) f H 、弯矩系数 M w ( ) M 0 和剪力系数 Vw ( ) V0 ,可以通过下列公式计算出总剪力墙的位移、弯矩和剪力:
y=
y( )
fH
fH
M
w
=
M w ( ) M0
y1 = C1+ C2 + A sh( ) + B ch( )
特解 y2 特解由外荷载形式确定,采用待定系数法求解。对应于不同的荷载形式,特解分别
为:
y2
=
qH 2C
2 f
2
(均布荷载)
y2
=
qH 6C
2 f
3
(倒三角形分布荷载)
y2 =0
(顶点集中荷载)
确定通解中的系数 C1 、 C2 、 A 、 B 取剪力墙为脱离体,其四个边界条件分别为: a. 当 =0(即 x =0)时,结构底部位移 y =0
框架-剪力墙结构的受力与变形特点
•变形特点
•荷载分配
框架-剪力墙
•剪力分布
剪力墙
框架
两类协同工作计算方法
有限元法,借助计算机进行求解。剪力墙简化为带 刚域平面框架。可考虑结构的杆件的轴向、弯曲和剪 切变形影响,建立在平面结构假定的基础上,计算结 果比较准确; 简化计算方法,手算求解,是一种比较实用的近似 计算方法。在大多数比较规则的结构中应用此方法。 但此方法忽略柱轴向变形,在高度较大的高层建筑中 计算有误差。
qH 2 2 、 qH 2 3 和 PH ;
V0 -水平荷载在剪力墙底部产生的总剪力,对应于三种荷载分别为 qH 、 qH 2和 P 。
框架剪力墙结构设计

框架剪力墙结构设计
首先,在框架剪力墙结构设计中,需要考虑建筑物的结构整体性。
剪
力墙和框架之间的相互作用是建筑物能够承受地震力的关键因素。
在设计
过程中,需要合理布置剪力墙的位置,使其与框架结构共同承担水平荷载
和地震力。
一般来说,剪力墙应尽量布置在建筑物的中心部位,以提高整
体结构的抗震性能。
其次,在框架剪力墙结构设计中,需要考虑建筑物的受力性。
剪力墙
作为重要的受力构件,承担着承载地震力和垂直荷载的重要任务。
在剪力
墙的设计中,需要确定墙体的尺寸、加固筋的布置以及构件的连接方式等。
同时,还需要合理配置框架结构的柱和梁,以确保整体结构的刚度和稳定性。
此外,在框架剪力墙结构设计中,还需考虑施工可行性。
剪力墙的施
工是一个相对复杂的工序,需要考虑到施工条件和施工工艺。
在设计中,
需要尽量减少墙体的交叉布置,以便于施工操作。
同时,在连接柱和剪力
墙的节点处,需要采用适当的连接方式,便于施工和检测。
此外,在框架剪力墙结构设计中,还需要考虑其他因素的影响,如建
筑物的使用需求、建筑材料的选择等。
根据具体的工程要求和标准规范,
对框架剪力墙结构进行设计和优化。
同时,还需要进行合理的计算和分析,以验证结构的安全性和可行性。
总之,框架剪力墙结构是一种较为常见的建筑结构形式,具有较好的
抗震性能。
在框架剪力墙结构设计中,需要考虑结构整体性、受力性和施
工可行性等方面的因素,并进行相应的设计和计算分析。
通过合理优化设计,可以提高结构的抗震性能,确保建筑物的稳定和安全。
框架一剪力墙结构的设计特点

- I - l . -
I l
l
I
-
l
I
】 I
l ’ 11 - ■ r
●, . 1
l‘I l一 r l ● 曼 - li ■ II J - .芒 ●
J
_
- 一
-
● 一
U I . - l
I ・ j - ●■ ● l
l
I - -
-。 l ¨ i I ● i l I
I
| J i
I
_
I
_
-
m
- ■●
●
-
- _
■ 一
- -
I ■一 J
I
I - _
-
-
_
-
_
I -
1—,。 , L I I
。 U ■ ’ l _ , ■I -
L ・. 一 一 L
l — l
篁 i ● } _ r __ }
■ I
I
I Jl ● f - }l 一
..
l ● 置 _
■
( 剪力墙 的布置宜分布均匀 ,单片墙的刚度宜接近 , 4) 长度 较长的剪力墙宜设置洞 口和连梁形成双肢墙或多肢墙 , 单肢墙或 多肢墙的墙肢长度不宜大于8 m。每段剪力墙底部承
作 ,在下部楼层 ,因为剪 力墙位移小 ,它拉着框 架变形 ,使 剪力墙承担 了大部分剪 力 ;上部楼层则相 反 ,剪力墙 的位移 越来越 大,而框架 的变形 反而 小 ,所以 ,框 架除负担水平力
层 越 高 水 平位 移 增 长速 度 越 快 ,顶 点 水 平 位 移 值 与 高 度 是 四
简析框架剪力墙结构设计

简析框架剪力墙结构设计框架剪力墙结构是建筑工程中常见的一种结构形式,它采用框架结构和剪力墙相结合的方式,具有较好的抗震性能,适用于高层建筑、大跨度建筑及其他需要较强刚度和抗震性能的建筑。
本文将从构造原理、设计要点和施工注意事项等方面对框架剪力墙结构进行简析。
构造原理框架剪力墙结构是由竖向的框架结构和水平的剪力墙结构相互配合构成的一种结构形式。
框架结构主要由竖向的柱和横向的梁组成,它具有较好的承载能力和刚度;而剪力墙结构则是由墙板和墙柱构成,主要起到承受水平荷载的作用。
通过框架结构和剪力墙结构的相互配合,可以达到整体结构的均衡和稳定。
设计要点1. 结构布局:框架剪力墙结构的布局应根据建筑的实际情况和抗震设计要求来确定。
在布局设计中需要考虑到建筑的整体稳定性和刚度,以及结构在地震作用下的受力情况。
2. 剪力墙位置:剪力墙的位置应尽可能靠近建筑的核心区域,以便于有效地承受水平荷载。
同时还需要考虑结构布局的合理性和建筑空间的利用效率。
3. 剪力墙厚度:剪力墙的厚度应根据实际受力情况和抗震设计要求来确定,一般情况下应满足规范的要求,并且需要考虑到墙体的开洞等因素对结构的影响。
4. 剪力墙筋配筋:剪力墙的筋配筋应根据受力情况和规范要求来进行设计,以确保墙体在受到水平荷载作用下具有足够的抗震能力。
5. 框架结构设计:框架结构的设计应考虑到与剪力墙的配合,包括柱与梁的尺寸、构造等方面的设计,以确保整体结构的稳定性和承载能力。
施工注意事项1. 施工质量:在施工过程中需要严格按照设计要求和规范进行施工,包括墙体浇筑、钢筋绑扎等工序,以确保结构的质量和可靠性。
2. 施工技术:框架剪力墙结构的施工需要掌握一定的施工技术,包括墙体模板的搭建、混凝土浇筑、墙体表面处理等技术要点。
3. 施工监理:在施工过程中需要有专业的监理人员进行监督,确保施工质量和安全。
总结框架剪力墙结构是一种常见的建筑结构形式,在实际工程中具有较好的抗震性能和承载能力。
8 框架-剪力墙结构设计

新增
2 设置柱托板时,非抗震设计时托板底部宜布置构造钢筋;抗震设 计时托板底部钢筋应按计算确定,并应满足抗震锚固要求。计算柱 上板带的支座钢筋时,可考虑托板厚度的有利影响;
3 无梁楼板允许开局部洞口,但应验算满足承载力及刚度要求。当 未作专门分析时,在板的不同部位开单个洞的大小应符合图8.2.4 的要求。若在同一部位开多个洞时,则在同一截面上各个洞宽之和 不应大于该部位单个洞的允许宽度。所有洞边均应设置补强钢筋。
3 有楼、电梯间等较大开洞时,洞口周围宜设置框架梁或边梁;
4 无梁板可根据承载力和变形要求采用无柱帽(柱托)板或有柱帽 (柱托)板形式。柱托板的长度和厚度应按计算确定,且每方向长 度不宜小于板跨度的1/6,其厚度不宜小于板厚度的1/4。7 度时宜 采用有柱托板,8 度时应采用有柱托板,此时托板每方向长度尚不 宜小于同方向柱截面宽度和4 倍板厚之和,托板总厚度尚不应小于
【说明】
框架-剪力墙结构在规定的水平力作用下,结构底层框架部分承 受的地震倾覆力矩与结构总地震倾覆力矩的比值不尽相同,结构性 能也有较大的差别。本次修订对此做了较为具体的规定。在结构设 计时,应据此比值确定该结构相应的适用高度和构造措施,计算模 型及分析均按框架-剪力墙结构进行实际输入和计算分析。
8.2.3 板柱-剪力墙结构设计应符合下列规定:
1 结构分析中规则的板柱结构可用等代框架法,其等代梁的宽度宜 采用垂直于等代框架方向两侧柱距各1/4;宜采用连续体有限元空间 模型进行更准确的计算分析;
2 楼板在柱周边临界截面的冲切应力,不宜超过0.7ft,超过时应配 置抗冲切钢筋(尽可能采用高效能抗剪栓钉以提高抗冲切能力), 当地震作用导致柱上板带支座弯矩反号时还应对反向作复核。板柱 节点冲切承载力的验算可按有关规范的相关规定进行验算,并应考 虑节点不平衡弯矩作用下产生的剪力影响;
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
框架-剪力墙结构结构设计编制说明本施工组织设计根据工程设计出图情况,建设单位对本工程要求和我司综合实力进行编制;其它未在图纸范围内内容和设计修改另做说明。
编制依据1、 Xx设计院设计的xx工程施工图(建施、结施、水施、电施)2、施工合同书3、图纸会审4、《混凝土结构施工及验收规范》GB50204-925、《砖石工程施工及验收规范》GBJ203-83;6、《屋面工程技术规范》JGJ73-917、《建筑地面工程施工及验收规范》GB50209-958、《建筑装饰工程施工及验收规范》JGJ73-919、《建筑安全技术规程》10、《采暖与卫生工程施工及验收规范》GBJ242-8211、《建筑电气安装工程质量检验评定标准》GBJ303-8812、《建筑工程质量检验评定标准》GBJ301-8813、其它现行国家有关施工及验收规范;14、我司现有经济、技术综合实力情况。
第一章工程概况一、有关单位:建设单位:设计单位:施工单位:监理单位:二、工程地理位置:三、设计概况大酒店是一幢集娱乐、餐饮、住宿为一体的多功能综合楼,该楼平面形状呈“┐”字形,是大酒店的主要工程,该建筑总建筑面积7072 m2 ,主体8层,总高为35.8m,防火等级为二级。
四、结构概况1)结构体系本工程为框架-剪力墙结构,框架抗震等级为一级,剪力墙抗震等级为一级;2)抗震设防设防烈度为9度;3)结构安全等级结构安全等级为二级。
五、具体详工程概况一览表建设单位工程名称设计单位司使用功能餐饮、娱乐、住宿建筑及结构特征建筑面积7072平方米总高 35.8m 层数 8层外装饰外墙面砖、石材层高底层4.8m、二层3.3m、三层~七层3.0m、8层3m 内装饰花岗岩地面,防滑地面砖水泥豆石楼地面,大理石或石材饰面,轻钢龙骨金属扣板吊顶等结构类型框架-剪力墙结构设防烈度9度砌体普通砖、粘土空心砖、加气砼砌块水、电讯生给水系统、排水系统、热水系统、消防给水系统、消防控制配电照明、CATV系统、电话通讯、消防及背景音乐系统第二章施工条件一、该工程紧靠xx,施工场地较宽。
二、根据xx地区的地理位置,该地区交通不便利建筑物质不完全,需在内地购买。
三、气候条件较差,冬雨施工较多。
四、“三通一平”条件基本具备。
五、该工程项目开工所需的各项许可证及相关文件准备齐全。
六、根据本公司经济、技术、资金等实力和该工程的建设要求,人员、物质、设备均能满足施工需要,可随时进场施工。
第三章施工方案第一节基础及主体施工方案一、基础及主体工程概况该工程设计±00标高相对绝对标高2801.458米,为全现浇框架剪力墙结构,长63.60m、宽31.14m,建筑面积为707 2,建筑物总高度35.8m,底层4.8m、二层3.3m、3~7层3第八层3.3m。
②~③轴,⑥~⑦轴各设楼梯一座,④~⑤轴之间设两台上海菱GP5-11-15型电梯,速度为1.5m/s,基础采用独立基础,独立基础、基础梁砼强度等级采用I级独立基础的持力层为稍密卵石层,持力层的承载力标准值≥250Kpa,基础嵌入持力层的深度≥1m,独立基础底受力钢筋的混凝土净保护层厚度为50mm,基础梁纵向受力钢筋的凝土净保护层厚度为35mm。
基础埋深:除电梯井基础埋深3.8m以外,其余均为3.5m。
柱砼强度等级:标高-0.035~11.065 C35标高11.065~23.065 C标高23.065~30.665 C梁砼强度等级:2层梁砼C353、4层梁砼C355至8层砼C308层以上C25现浇板砼强度等级:1~3层为C354~8层为C308层以上C20二、基础及主体工程施工方案编制依据1、 xx主楼工程施工图纸。
2、《混凝土结构施工及验收规范》GB50204-923、《混凝土质量控制标准》GB50164-924、《混凝土强度检验评定标准》GBJ107-875、《砖石工程施工及验收规范》GBJ203-836、《屋面工程技术规范》JGJ73-917、《建筑工程质量检验评定标准》GBJ301-888、初步确定的基础持力层为稍密卵石层,其承载力标准值250Kpa。
9、现行国家及四川省有关施工验收规范三、基础及主体工程施工流水段的划分1、根据本工程特点,建设单位对该工程工期要求及建筑物整体性出发,不留施工垂直流水段。
2、水平施工缝留设,根据本工程的特点,柱截面状为矩形,截面尺寸大,钢筋用量较多,钢筋之间空隙较小梁、柱、板一次性浇筑困难,为保证工程质量,每层设置两道水平施工缝,第一道设在柱内距离梁下口10cm处,第二设在板面。
四、主体轴线、标高、垂直度的控制方案在施工中,对主体轴线、标高、垂直度控制做以下安排:轴线、垂直度:轴线由专职放线员根据建设单位提供的红线图,总平面图将各轴线用经纬仪引至施工场地中,建立控制网以控制精度,各层轴线控制均采用铅锤翻引,施工中从下至上,由底层向上弹出各柱外侧轴线做为上层轴线控制线,相互检核;垂直度采用铅锤钢尺进行检核和控制。
标高:根据建设单位提供的水准点将该水准点引测至场中固定位置做施工用引测点,做为本工程的标高控制点。
基础施工时以本工程的标高控制点作为施工控制点,主楼施工时,在架管上测出+1.000控制线,并用红油漆标出,梁底模起拱高度、柱高、板底标高均由该控制线控制;砼浇筑模板拆除后,在柱身弹出+1.000控制线,以此控制各层砌体工,层高用50m钢尺翻引;主体完工后用精密仪器,测出工程总高差。
五、基础工程施工方案因地勘报告未出,设计初步确定基础持力层为稍密卵石层,其承载力标准值为250Kpa。
为保证建筑物的安全,建设单于施工前补钻,提供正式的地质勘察报告。
经设计人员校核基础埋深和承载力均无误后由设计单位出具变更通知并签章后施工,如需降水则根据实际情况作降水方案;现根据设计图纸编写基础工程施工方案。
(一)、基础工程施工顺序土方开挖→垫层C10砼浇筑→承台支模、扎筋、浇筑砼→基础梁支模、扎筋、浇筑砼→土方回填(二)、土方开挖施工方案定位放线确定基础开挖尺寸后进行土方开挖。
土方采用机械整体大开挖,自卸式装卸车运输弃置于建设单位指定的堆场。
1、基础开挖尺寸:按设计基础砼垫层尺寸,并周边预留300mm作施工操作面开挖基础。
2、基础开挖放坡:因无详细地勘资料。
故按较为恶劣的情况考虑,土方开挖按1:0.75放坡,正式地勘资料出来后作适当调整。
3、开挖顺序:因工程工期紧,土方开挖时间较短,故采取向同时开挖,土方分别集中集放于两侧空地。
施工注意事项:4、土方开挖随挖随运,轴线及整个基础基坑外0.8m范围内不堆土防止遇水垮塌;5、土方开挖至设计标高20~30cm时复核开挖位置,确定其确后继续开挖至垫层顶标高时及时会同建设、设计、质监部门验槽;签字认定后及时浇筑垫层砼封闭;做到随挖随检,随验随浇,避免雨水、地表水浸泡土质发生变化;6、土方开挖至设计标高后,及时浇筑砼垫层,并在基坑一角设300×300×300(净空尺寸)的集水坑,集水坑周边采用1厚MU10红砖,M5水泥砂浆砌筑护边,基础施工期间水坑设一台一寸水泵排地表水。
(三)、基础C10垫层砼施工方案基础承台及联系梁垫层随挖随浇,采用JDY350搅拌机搅拌插入式动棒振捣,浇筑前做好各施工准备,材料准备;运输采用人工手推车运输;垫层模板采用10cm宽木模关注,φ8钢筋=60cm打入土中固定模板。
(四)、基础模板施工方案①、基础模板采用组合钢模板并尽量使用大规格钢模板施工,局部梁与承台连接处采用木模板关注,模板配制根据施工现场不同基础的设计尺寸,选定相应不同规格、模数的钢模;局部采用5cm厚木模,以确保基础外观尺寸;基础上部预留柱采用钢管箍固定;②、模板的安装顺序:竖直方向由下至上,水平方向由两端向中间进行;③、为保证模板的刚度及强度,模板背楞采用φ48钢管脚管支撑,φ12钩头螺栓固定;具体支撑详模板支撑体系图;④、地梁模板同基础承台模板同时关注,地梁模板采用钢模,支撑采用φ48钢管支撑。
⑤、模板施工细部处理按以下方式进行:a、基础承台转角处设连结角模、阳角转角模,保证模板支撑系统的整体性和结构设计截面尺寸;b、模板之间短边连结处U形卡不低于两扣(在角呈现外八字形卡牢),长边U型卡连结间距不大于300;c、模板与砼接触面在支模前均打扫干净、满刷离剂;d、为保证构件棱角完整,在砼浇筑完毕后第二天拆模;e、模板安装检验评定标准按《混凝土结构工程施工及验收规范》GB50204-92进行评定,达到优良标准。
(五)、基础钢筋施工方案①、钢筋材料购置及材料检验钢筋质量是保证全现浇框架结构质量的重要材料之一;为保证工程质量,每批钢筋进场时出具钢材材质证明及检验合格证,并随机按规范要求抽样检验合格后使用;②、钢筋加工方案a、钢筋加工工艺流程材质复验及焊接试验→配料→调直→除锈→断料→对焊→弯曲成型→成品堆放b、钢筋配料前由放样员放样,配料工长认真阅读图纸、标准图集、图纸会审、设计变更、施工方案、规范等后核对放样图,认定放样图钢筋尺寸无误后下达配料令,由配料员在现场钢筋车间内完成配料;钢筋加工后的形状尺寸,规格、搭接、锚固等符合设计及规范要求,钢筋表面洁净无损伤、无油渍和铁锈、漆渍等;c、钢筋调直:采用冷拉方法调直钢筋时,I级钢筋冷拉率不大于4%,II、III级钢筋冷拉率不大1%;d、钢筋断料采用钢筋切断机,断料前检查钢筋配料无误后进行断料,断料时按配料严格进行;弯曲角度 30 45 60 90 135调整值 0.35d 0.5d 0.85d 2.0d 2.5de、钢筋焊接:调伸长度的选择:I级钢筋=0.75~1.2dII级钢筋=1.0~1.5(直径小的钢筋取大值)闪光留量取值连续闪光焊为两钢筋切断时严重压伤部分之和。
另加8mm预热闪光焊为8~10mm。
预热闪光焊预热留量为4~7mm,预热频率适当。
L、闪光对焊注意事项①、对焊操作由持证上岗操作熟练工人专职操作;②、对焊前,清除钢筋端部1.5m范围内铁锈、污物,避免夹具和钢筋间接触不良引起打火,另外对端部有弯曲的钢筋予以调直或切除;③、当调换焊工或换焊接钢筋规格和品种时,先作对焊试件(不小于2件)进行冷弯试验,合格后正式成批焊接;④、焊接完毕后,待接头由白色变为黑色后松夹具,平稳取出钢筋避免过热引起接头弯曲。
⑤、钢筋的运输成品钢筋在地面采用平板车及人工相结合的运输方式,垂直运输依靠塔吊进行。
⑥、钢筋的安装基础底板钢筋采用人工绑扎的方式安装;基础底板钢筋网四周两行钢筋交叉点每点绑扎,中间部位间隔交错绑扎,相邻绑扎点铁丝扣成八字型,以免网片因顺峰绑扎变形;柱插筋“L”形放在钢筋网片上,电焊点牢;承台口柱插筋用扎丝在钢管箍上绑牢,防止砼浇筑时跑位。
钢筋保护层垫块采用50×50 2砂浆预制,按规范规定布置;砼浇筑时派专人守护,避免钢筋变形、移位;钢筋的绑扎:基础底板为双层双向钢筋,绑扎时钢筋支架用[ 8号槽钢,竖向设置,下部通长连接500m 长的└70×5角钢,每2m×2m布置一个[ 8号槽钢支点在槽钢上根据承台网片标高焊接水平[ 10号槽台作为上部钢筋的搁置点。
