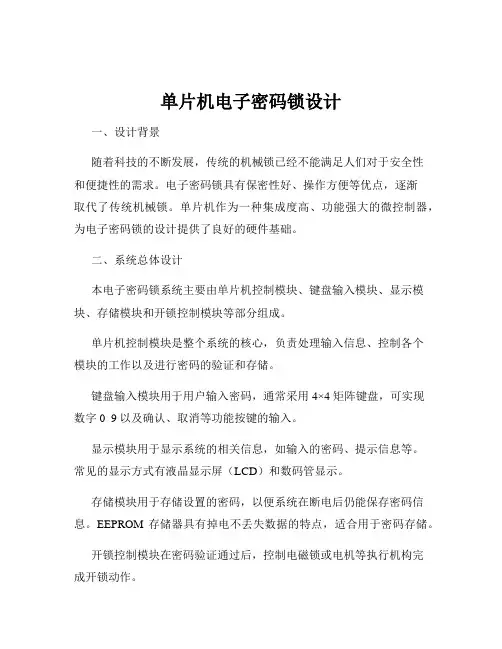

单片机电子密码锁设计
单片机电子密码锁设计一、设计背景随着科技的不断发展，传统的机械锁已经不能满足人们对于安全性和便捷性的需求。
电子密码锁具有保密性好、操作方便等优点，逐渐取代了传统机械锁。
单片机作为一种集成度高、功能强大的微控制器，为电子密码锁的设计提供了良好的硬件基础。
二、系统总体设计本电子密码锁系统主要由单片机控制模块、键盘输入模块、显示模块、存储模块和开锁控制模块等部分组成。
单片机控制模块是整个系统的核心，负责处理输入信息、控制各个模块的工作以及进行密码的验证和存储。
键盘输入模块用于用户输入密码，通常采用 4×4 矩阵键盘，可实现数字 0 9 以及确认、取消等功能按键的输入。
显示模块用于显示系统的相关信息，如输入的密码、提示信息等。
常见的显示方式有液晶显示屏（LCD）和数码管显示。
存储模块用于存储设置的密码，以便系统在断电后仍能保存密码信息。
EEPROM 存储器具有掉电不丢失数据的特点，适合用于密码存储。
开锁控制模块在密码验证通过后，控制电磁锁或电机等执行机构完成开锁动作。
三、硬件设计1、单片机选型选择一款合适的单片机是系统设计的关键。
常用的单片机有 51 系列、STM32 系列等。
51 系列单片机价格低廉、开发简单，适合本设计的需求。
2、键盘接口电路采用行列式扫描的方式实现 4×4 矩阵键盘的接口电路。
通过单片机的 I/O 口依次扫描行线和列线，判断按键的按下状态。
3、显示电路如果选择液晶显示屏（LCD），则需要通过单片机的并行接口或串行接口与 LCD 控制器进行通信，实现字符和图形的显示。
数码管显示则相对简单，通过单片机控制数码管的段选和位选信号即可。
4、存储电路EEPROM 存储器通过 I2C 总线与单片机连接，单片机通过发送特定的指令和数据来实现对 EEPROM 的读写操作。
5、开锁控制电路使用继电器或三极管驱动电磁锁或电机，单片机输出高电平或低电平来控制开锁电路的通断。
四、软件设计1、主程序流程系统上电后，首先进行初始化操作，包括单片机内部资源的初始化、显示模块的初始化、存储模块的初始化等。
