MATLAB第3章基本图形处理功能

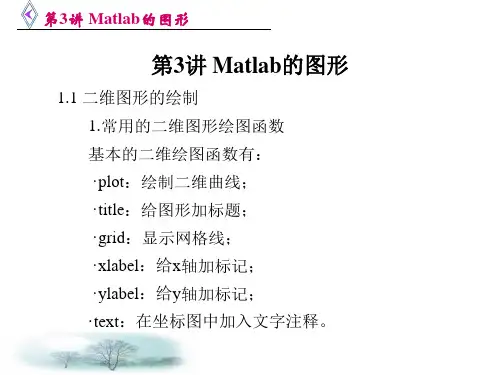

【matlab教学PPT】第3讲 Matlab的图形
ylabel(′y=sin2＼pix′);%Y轴标注，可以有汉字 xlabel(′x′);%X轴标注，可以有汉字
第3讲 Matlab的图形 title(′functionploty=sin2＼pix′);%图标题 text(0.5,sin(0.5),′＼leftarrowsin2＼pi0.5′);
第3讲 Matlab的图形 ［例3］ t=0:pi/20:2*pi; plot(t,sin(2*t),′-mo′,...%线型:实线,洋红色,小圆标记
′LineWidth′,2,...%线宽为2
′MarkerEdgeColor′,′k′,...%标记边缘颜色:黑色 ′MarkerFaceColor′,［.49 1 .63］,...%标记面颜色:淡 绿 ′MarkerSize′,12)%标记大小:12 结果如图3所示。
6)坐标颜色控制 set(gca,′Color′,′y′)%坐标面背景颜色设置,本例为:黄 set(gca,′XColor′,′k′)%设置横坐标轴,刻度,字符的颜
色
set(gca,′YColor′,′r′)%设置纵坐标轴,刻度,字符的颜 色
第3讲 Matlab的图形 7)坐标刻度字形的控制 set(gca,′FontSize′,14)%控制字体大小
set(gca,′FontWeight′,′bold′)%设置字体粗细
%有{normal}|bold|light|demi四种 8)坐标位置和方向控制
set(gca,′XAxisLocation′,′top′)% 横 坐 标 轴 位 于 下 方 (bottom默认)
或上方(top)set(gca,′YAxisLocation′,′right′)%纵坐标轴 位于左方(left默认)或右方(right)set(gca,′XDir′,′reverse′)% 横坐标反方向(由右到左为增)set(gca,′YDir′,′reverse′)%纵 坐标反方向(由右到左为增)
03第三章Matlab绘图-Matlab教程
subplot(m,n,p) —— 按从左至右,从上至下排列
行
列 绘图序号
第14页，共76页。
1 0.8 0.6 0.4 0.2
0 -0.2 -0.4 -0.6 -0.8
-1 0
subplot(1,3,1); plot(t,y) subplot(1,3,2); plot(t,y3) subplot(1,3,3); plot(t,y2)
[x,y,w,h]=MYaxis(4,4,0.02,0.03,0.05,0.08,0.1,0.1,i);
subplot('position',[x,y,w,h]) end
第19页，共76页。
4. 多窗口绘图
figure(n) —— 创建窗口函数，n为窗口顺序号。 t=0:pi/100:2*pi; y=sin(t);y1=sin(t+0.25);y2=sin(t+0.5); plot(t,y) —— 自动出现第一个窗口 figure(2) plot(t,y1) —— 在第二窗口绘图 figure(3)
ezplot的调用格式：
ezplot(f) —这里f为包含单个符号变量x的符号表达式， 在x轴的默认范围
[-2*pi 2*pi]内绘制f(x)的函数图 ezplot(f,xmin,xmax) — 给定区间
ezplot(f,[xmin,xmax],figure(n)) — 指定绘图窗口绘 图。
第29页，共76页。
1
0.8
0.6
0.4
0.2
0
-0.2
-0.4
-0.6
-0.8
-1
0
1
2
3
Matlab基础知识点
MATLAB讲义第一章 MATLAB系统概述1.1 MATLAB系统概述MATLAB（MATrix LABoratory）矩阵实验室的缩写，全部用C语言编写。
特点：（1）以复数矩阵作为基本编程单元，矩阵运算如同其它高级语言中的语言变量操作一样方便，而且矩阵无需定义即可采用。
（2）语句书写简单。
（3）语句功能强大。
（4）有丰富的图形功能。
如plot,plot3语句等。
（5）提供了许多面向应用问题求解的工具箱函数。
目前，有20多个工具箱函数，如信号处理、图像处理、控制系统、系统识别、最优化、神经网络的模糊系统等。
（6）易扩充。
1.2 MATLAB系统组成（1）MATLAB语言MATLAB语言是高级的矩阵、矢量语言，具有控制流向语句、函数、数据结构、输入输出等功能。
同时MATLAB又具有面向对象编程特色。
MATLAB语言包括运算符和特殊字符、编程语言结构、字符串、文件输入/输出、时间和日期、数据类型和结构等部分。
（2）开发环境MATLAB开发环境有一系列的工具和功能体，其中大部分具有图形用户界面，包括MATLAB桌面、命令窗口、命令历史窗口、帮助游览器、工作空间、文件和搜索路径等。
（3）图形处理图形处理包括二维、三维数据可视化，图像处理、模拟、图形表示等图形命令。
还包括低级的图形命令，供用户自由制作、控制图形特性之用。
（4）数学函数库有求和、正弦、余弦等基本函数到矩阵求逆、求矩阵特征值和特征矢量等。
MATLAB数学函数库可分为基本矩阵和操作、基本数学函数、特殊化数学函数、线性矩阵函数、数学分析和付里叶变换、多项式和二重函数等。
（5）MATLAB应用程序接口（API）MATLAB程序可以和C/C++语言及FORTRAN程序结合起来，可将以前编写的C/C++、FORTRAN语言程序移植到MATLAB中。
1.3 MATLAB的应用范围包括：MATLAB的典型应用包括：●数学计算●算法开发●建模、仿真和演算●数据分析和可视化●科学与工程绘图●应用开发（包括建立图形用户界面）以矩阵为基本对象第二章 Matlab基础2.1 MATLAB快速入门（1）搜索路径搜索路径也被看作是MATLAB的路径，其包含的文件被认为在路径上。
Matlab基础知识点
MATLAB讲义第一章 MATLAB系统概述1.1 MATLAB系统概述MATLAB（MATrix LABoratory）矩阵实验室的缩写，全部用C语言编写。
特点：（1）以复数矩阵作为基本编程单元，矩阵运算如同其它高级语言中的语言变量操作一样方便，而且矩阵无需定义即可采用。
（2）语句书写简单。
（3）语句功能强大。
（4）有丰富的图形功能。
如plot,plot3语句等。
（5）提供了许多面向应用问题求解的工具箱函数。
目前，有20多个工具箱函数，如信号处理、图像处理、控制系统、系统识别、最优化、神经网络的模糊系统等。
（6）易扩充。
1.2 MATLAB系统组成（1）MATLAB语言MATLAB语言是高级的矩阵、矢量语言，具有控制流向语句、函数、数据结构、输入输出等功能。
同时MATLAB又具有面向对象编程特色。
MATLAB语言包括运算符和特殊字符、编程语言结构、字符串、文件输入/输出、时间和日期、数据类型和结构等部分。
（2）开发环境MATLAB开发环境有一系列的工具和功能体，其中大部分具有图形用户界面，包括MATLAB桌面、命令窗口、命令历史窗口、帮助游览器、工作空间、文件和搜索路径等。
（3）图形处理图形处理包括二维、三维数据可视化，图像处理、模拟、图形表示等图形命令。
还包括低级的图形命令，供用户自由制作、控制图形特性之用。
（4）数学函数库有求和、正弦、余弦等基本函数到矩阵求逆、求矩阵特征值和特征矢量等。
MATLAB数学函数库可分为基本矩阵和操作、基本数学函数、特殊化数学函数、线性矩阵函数、数学分析和付里叶变换、多项式和二重函数等。
（5）MATLAB应用程序接口（API）MATLAB程序可以和C/C++语言及FORTRAN程序结合起来，可将以前编写的C/C++、FORTRAN语言程序移植到MATLAB中。
1.3 MATLAB的应用范围包括：MATLAB的典型应用包括：●数学计算●算法开发●建模、仿真和演算●数据分析和可视化●科学与工程绘图●应用开发（包括建立图形用户界面）以矩阵为基本对象第二章 Matlab基础2.1 MATLAB快速入门（1）搜索路径搜索路径也被看作是MATLAB的路径，其包含的文件被认为在路径上。
matlab 教程 第三章Matlab 绘图与例题
机动 目录 上页 下页 返回 结束
二、三维网格图命令mesh
• mesh(X,Y,Z) 生成网格曲面，X,Y,Z是同维数的矩阵 • mesh(x,y,Z) x,y是向量，而Z是矩阵。等价于
机动 目录 上页 下页 返回 结束
三、三维表面图命令surf
• surf的调用格式与mesh相同，不同之处是surf绘的是曲面 而不是网格。
• 三维表面图可以用shading命令修饰其显式形式。
Matlab还提供了waterfall(x,y,z)及contour3(x,y,z)等命 令绘制三维图形。
3
2
在[0,4π]间的图形。
解：syms t
ezplot(‘2/3*exp(-t/2)*cos(3/2*t)’,[0,4*pi])
第二节 Matlab二维特殊图形
Matlab提供了许多其他的二维绘图指令， 大大扩充了Matlab的曲线作图指令，可以满足 用户的不同需要。
注 目录 上页 下页 返回 结束
axis equal 使坐标轴在三个方向上刻度增量相同
axis square 使坐标轴在三个方向上长度相同
axis
返回表示当前图形坐标轴的范围
机动 目录 上页 下页 返回 结束
第四节 Matlab空间曲面绘图
二元函数 z f (x, y) 的图形是三维空间曲面，函
数图形在了解二元函数的特性上帮助很大。
第3章 Matlab 绘图与例题
第一节
第3章
Matlab二维曲线绘图
一、基本绘图指令plot
MATLAB基础知识及常用功能介绍
MATLAB基础知识及常用功能介绍第一章：MATLAB简介及安装MATLAB是一种强大且广泛应用的数值计算软件，它提供了许多用于科学计算和工程设计的功能。
MATLAB是矩阵实验室（Matrix Laboratory）的缩写，其主要特点是在操作矩阵和各种数学函数上非常高效。
要安装MATLAB，只需下载安装程序然后按照提示进行安装即可。
第二章：MATLAB基本操作在MATLAB中，可以使用各种命令来进行基本的数学运算，例如加减乘除、幂运算等。
此外，还可以定义变量、矩阵和向量，并进行复杂的数学运算。
提示：使用分号可以取消输出结果。
第三章：MATLAB脚本和函数脚本是一系列MATLAB命令的集合，可以保存并重复执行。
函数是一段具有输入和输出的可执行代码块，可以通过函数名和输入参数来调用。
编写脚本和函数有助于提高代码的可读性和可重复性。
第四章：MATLAB图形化界面MATLAB提供了图形化界面（GUI）工具箱，用于创建交互式应用程序和图形用户界面。
利用GUI工具箱，可以通过拖拽和放置的方式创建界面，并通过设置属性和回调函数实现交互功能。
第五章：MATLAB数据可视化MATLAB拥有丰富的数据可视化功能，可以将数据以各种图表形式呈现出来，如散点图、柱状图、曲线图等。
此外，还可以对图表进行自定义设置，如添加图例、调整轴范围、添加标题等。
第六章：MATLAB图像处理MATLAB提供了强大的图像处理工具箱，可以用于图像的滤波、锐化、模糊、边缘检测等操作。
此外，还可以进行图像的变换和特征提取，用于图像识别和分析。
第七章：MATLAB信号处理MATLAB信号处理工具箱提供了一系列用于处理、分析和合成信号的函数和工具。
可以进行信号滤波、频谱分析、时域分析等操作。
此外，还可以进行数字滤波器设计和滤波器实现。
第八章：MATLAB数学建模MATLAB是数学建模的重要工具，可以用于建立各种数学模型并进行仿真和优化。
可以利用MATLAB解方程、求解微分方程、进行符号计算等，用于解决各种实际问题。
MATLAB课程设计（基于MATLAB的图像处理的基本运算）
MATLAB课程设计（基于MATLAB的图像处理的基本运算）课程设计任务书学⽣姓名：专业班级：指导教师：⼯作单位：题⽬: 基于MATLAB的图像处理的基本运算初始条件①MATLAB软件②数字信号处理与图像处理基础知识要求完成的主要任务:（1）能够对图像亮度和对⽐度变化调整，并⽐较结果。
（2）编写程序通过最近邻插值和双线性插值等算法将⽤户所选取的图像区域进⾏放⼤和缩⼩整数倍的和旋转操作，并保存，⽐较⼏种插值的效果。
（3）图像直⽅图统计和直⽅图均衡，要求显⽰直⽅图统计，⽐较直⽅图均衡后的效果。
（4）对图像加⼊各种噪声，⽐较效果。
时间安排：第1周：安排任务，分组第2-17周：设计仿真，撰写报告第18周：完成设计，提交报告，答辩地点：鉴主3楼计算机实验室指导教师签名： 2010年⽉⽇系主任（或责任教师）签名： 2010年⽉⽇摘要MATLAB是—套⾼性能的数值计算和可视化软件，它集数值分析、矩阵运算、信号处理和图形显⽰于⼀体，构成—个⽅便的、界⾯友好的⽤户环境。
MATLAB强⼤的扩展功能为各个领域的应⽤提供了基础，由各个领域的专家相继给出了MATLAB ⼯具箱，其中主要有信号处理，控制系统，神经⽹络，图像处助，鲁棒控制，⾮线性系统控制设计，最优化，⼩波，通信等⼯具箱，这此⼯具箱给各个领域的研究和⼯程应⽤提供了有⼒的⼯具。
借助于这些“巨⼈肩膀上的⼯具”，各个层次的研究⼈员可直现⽅便地进⾏分析、计算及设计⼯作，从⽽⼤⼤地节省了时间。
本次课程设计的⽬的在于较全⾯了解常⽤的数据分析与处理原理及⽅法，能够运⽤相关软件进⾏模拟分析。
通过对采集的图像进⾏常规的图像的亮度和对⽐度的调整，并进⾏最近邻插值和双线性插值等算法将⽤户所选取的图像区域进⾏放⼤和缩⼩整数倍的和旋转操作，并保存，⽐较⼏种插值的效果，以及对图像进⾏直⽅图和直⽅图均衡并加⼊噪声进⾏对⽐，达到本次课程设计的⽬的关键词：MATLAB 亮度和对⽐度插值放⼤旋转噪声AbstractMATLAB is - set of high-performance numerical computation and visualization software, which combines numerical analysis, matrix computation, signal processing and graphics in one form - a convenient, user-friendly user environment.MATLAB is a powerful extension application in various fields to provide a basis by experts in various fields have been given a MATLAB toolbox, which are signal processing, control systems, neural networks, image processing support, robust control, nonlinearcontrol system design, optimization, wavelets, communications toolkit, which this kit to the various areas of research and engineering applications a powerful tool.With these "tools on the shoulders of giants," researchers at all levels can now be easily analyzed directly, calculation and design work, which greatly saves time.The training aims to strengthen the basis of a more comprehensive understanding of commonly used data analysis and processing principles and methods related to the use of simulation software.Images collected by conventional image brightness and contrast adjustments, and the nearest neighbor interpolation and bilinear interpolation algorithm to the user selected image area to zoom in and out several times and rotate the whole operation, and save, comparethe effect of several interpolation and the image histogram and histogram and compared with noise, to the purpose of this course design.Keywords: MATLAB brightness and contrast rotation interpolation noise amplification ⽬录1.MATLAB简介 (1)1.1 MATLA的基本⽤途 (1)1.2 MATLAB的语⾔特点 (1)1.3 MATLAB系统构成 (1)2.数据采集 (2)2.1图像的选取 (2)2.2 图像亮度和对⽐度的调整 (2)2.2.1 编辑M⽂件 (2)2.2.2 MATLAB⽀持的图像格式和类型 (3)2.2.3 图像的读取 (3)2.2.4调整图像亮度和对⽐度 (4)3.图像的⼏何操作 (6)3.1插补操作 (6)3.1.1 插补功能介绍 (6)3.1.2 插补具体操作 (6)3.2 放缩操作 (8)3.2.1放缩功能介绍 (8)3.2.2 具体操作 (9)3.3 旋转操作 (10)3.3.1 旋转功能介绍 (10)3.3.2 具体操作 (10)4.直⽅图统计 (12)4.1灰度图的获取 (12)4.1.1 灰度图的转换功能介绍 (12)4.1.2 具体操作 (12)4.2直⽅图以及直⽅图均衡 (13)4.2.1 直⽅图函数功能介绍 (13)4.2.2 直⽅图具体操作 (14)5.图像的噪声处理 (15)5.1添加噪声的功能介绍 (15)5.2添加噪声的具体操作 (16)6.总结（⼼得体会） (18)7.参考⽂献 (19)1.MATLAB简介1.1 MATLA的基本⽤途MATLAB是矩阵实验室（Matrix Laboratory）之意。
MATLAB第3讲 MATLAB基本绘图
3.3 基本三维绘图
[X,Y]=meshgrid(-8:0.5:8,-8:0.5,8);
3.3 基本三维绘图
2、格式2：mesh(x,y,z) 功能：x,y,z 为三个矩阵， 以各元素值为三维坐标点绘图， 并连成网格。
3.3 基本三维绘图
例题 7 画一个球体 [xx,yy,zz]=sphere(30);
0
n
3.3 基本三维绘图
形成了33*33网 格矩阵
3.3 基本三维绘图
可以使用meshgrid()函数产生网格坐标:
格式：[X,Y]=meshgrid(x,y) x,y为同维向量，
X的行为x的拷贝，Y的列是y的拷贝,X,Y同维 例如：[xx,yy]=meshgrid([ 1 2 3 4],[1 2 3 4])
3.3 基本三维绘图
3、格式3：plot3(x,y,z,’s’) plot3(x1,y1,z1,’s1’,x2,y2,z2,’s2’) 功能：用于设置绘图颜色和线型 字符串意义同plot。
例如：plot3(x,y,z,’*r’,x,z,y,’:b’)
3.3 基本三维绘图
例题 2
3.3 基本三维绘图
3、hidden on(off) ----隐藏或透视被遮挡的地方
视角变换与三视图
三维图形绘制中的视角定义
z轴
视点
y轴
仰角
方位角
x轴
3.3 基本三维绘图
3. 4 特殊三维绘图 特殊图形库（specgraph）
1、stem3(x,y,z) ----- 三维火柴杆图： 例如：stem3(x,y,z) 2、bar3(z) ------ 三维条形图(同二维) 例如：bar3([1 2 3 2 1]) 3、pie3 (x,p)------ 三维饼图(同二维): 例如：pie3([1 2 3 2 1 1 ],[0 0 1 0 0 0]) 还有其它特殊函数。。。
MATLAB第三节 绘图
2,0.5],[0,2]上画隐函数 的图. 【例】 在[-2,0.5],[0,2]上画隐函数 e x + sin( xy ) = 0 的图 ezplot('exp(x)+sin(x*y)',[ezplot('exp(x)+sin(x*y)',[-2,0.5,0,2])
ezplot(‘x(t) , y(t) ezplot( x(t)’,’y(t) ,[tmin,tmax]) x(t) y(t)’,[tmin,tmax])
上画y=cos x 的图形 的图形. 【例】 在[0,π ]上画 上画
ezplot('sin(x)',[0,pi])
ezplot(‘f(x,y) ,[xmin,xmax,ymin,ymax]) ezplot( f(x,y)’,[xmin,xmax,ymin,ymax]) f(x,y)
note：表示在区间xmin<x<xmax和 ymin<y<ymax绘制隐 函数f(x,y)=0的函数图.
4.2特殊坐标图形 特殊坐标图形
semilogx(x,y)—单对数X semilogx(x,y) 单对数X轴绘图命令 semilogy(x,y)—单对数Y轴绘图命令 semilogy(x,y) 单对数Y
【例】以X轴为对数重新绘制上述曲线； 轴为对数重新绘制上述曲线； x=[0:0.01:2*pi] y=abs(1000*sin(4*x))+1 单对数X semilogx(x,y) %单对数X轴绘图 【例】以Y轴为对数重新绘制上述曲线； 轴为对数重新绘制上述曲线； x=[0:0.01:2*pi] y=abs(1000*sin(4*x))+1 单对数Y semilogy(x,y) %单对数Y轴绘图
MATLAB语言与控制系统仿真_参考题答案_第3章
3.5 MATLAB 绘图实训3.5.1 实训目的1.学会MATLAB 绘图的基本知识；2.掌握MATLAB 子图绘制、图形注释、图形编辑等基本方法；3.学会通过MATLAB 绘图解决一些实际问题；4.练习二维、三维绘图的多种绘图方式,了解图形的修饰方法；5.学会制作简单的MATLAB 动画。
图3-46 炮弹发射示意图3.5.2 实训内容1. 炮弹发射问题〔1炮弹发射的基础知识炮弹以角度α射出的行程是时间的函数,可以分解为水平距离)(t x 和垂直距离)(t y 。
)cos()(0αtv t x = %水平方向的行程； 205.0)sin()(gt tv t y -=α %垂直方向的行程；其中,0v 是初速度；g 是重力加速度,为9.82m/s ；t 是时间。
〔2炮弹发射程序举例：分析以下程序以及图3-47各个图形的实际意义。
a=pi/4; v0=300; g=9.8;t=0:0.01:50; x=t*v0*cos<a>;y=t*v0*sin<a>-0.5*g*t.^2;subplot<221>;plot<t,x>;grid;title<‘时间-水平位移曲线'>; subplot<222>;plot<t,y>;grid;title<‘时间-垂直位移曲线'>; subplot<223>;plot<x,y>;grid;title<‘水平位移-垂直位移曲线'>; subplot<224>;plot<y,x>;grid;title<‘垂直位移-水平位移曲线'>; 图3-4745角发射曲线 〔3编程解决炮弹发射问题①假设在水平地面上以垂直于水平面的角度向上发射炮弹,即发射角90=α,假设初速度分别为[310,290,270]m/s,试绘制时间-垂直位移曲线,编程求取最高射程；绘图要求：◆ 标题设为"炮弹垂直发射问题"；◆ 在图上通过添加文本的方式表明初速度； ◆ 在x 轴标注"时间"；◆ 在y 轴上标注"垂直距离"； ◆ 添加网格线；◆ 将310m/s 的曲线改为线粗为2的红色实线； ◆ 将290m/s 的曲线改为线粗为3的绿色点划线；◆ 将270m/s 的曲线改为线粗为2的蓝色长点划线；a=pi/2; v1=310; g=9.8;t=0:0.01:50; x1=t*v1*cos<a>;y1=t*v1*sin<a>-0.5*g*t.^2;plot<t,y1>;grid; title<'炮弹垂直发射问题'>; xlabel<'时间'>; ylabel<'垂直距离'>; hold on; v2=290;x2=t*v2*cos<a>;y2=t*v2*sin<a>-0.5*g*t.^2; plot<t,y2>; v3=270;x3=t*v3*cos<a>;y3=t*v3*sin<a>-0.5*g*t.^2; plot<t,y3>;zgsc=[max<y1>; max<y2>; max<y3>] %三次发射的最高射程 运行结果如下： zgsc =1.0e+003 * 4.9031 4.29083.7194最高射程分别为:4903.1米,4290.8米,3719.4米。
matlab第二版课后习题答案
matlab第二版课后习题答案
《MATLAB第二版课后习题答案》
MATLAB是一种强大的数学软件，被广泛应用于工程、科学和金融等领域。
《MATLAB第二版》是一本经典的教材，为了帮助学生更好地掌握MATLAB的使用，书中提供了大量的课后习题。
下面我们将为大家总结一些MATLAB第二版课后习题的答案，希望能对大家的学习有所帮助。
1. 第一章课后习题答案
第一章主要介绍了MATLAB的基本操作，包括变量的定义、矩阵的运算、函数的使用等。
在课后习题中，有一道题目是要求计算一个矩阵的逆矩阵。
答案是使用MATLAB中的inv函数，将原矩阵作为参数传入即可得到逆矩阵。
2. 第二章课后习题答案
第二章介绍了MATLAB中的绘图功能，包括二维和三维图形的绘制。
有一道课后习题是要求绘制一个正弦曲线和余弦曲线，并在同一张图上显示。
答案是使用MATLAB中的plot函数，分别绘制正弦曲线和余弦曲线，并使用legend函数添加图例。
3. 第三章课后习题答案
第三章介绍了MATLAB中的控制流程，包括if语句、for循环和while循环等。
有一道课后习题是要求编写一个程序，计算1到100之间所有偶数的和。
答案是使用for循环遍历1到100之间的所有数，判断是否为偶数并累加。
通过以上几个例子，我们可以看到MATLAB第二版课后习题的答案涵盖了各种基本和高级的操作，对于学习MATLAB是非常有帮助的。
希望大家在学习MATLAB的过程中能够多加练习，掌握更多的技巧和方法。
第三章 matlab图形绘制
指定
grid 图形中加网格
例3.在同一坐标系下画出sinx和cosx的图形,并适当加 标注.
x=linspace(0,2*pi,30);y=[sin(x);cos(x)]; plot(x,y);grid;xlabel (‘x’);ylabel (‘y’); title(‘sine and cosine curves’); text(3*pi/4,sin(3*pi/4),’\leftarrowsinx’); text(2.55*pi/2,cos(3*pi/2),’cos\rightarrow’)
结果见下图.
4.多幅图形
subplot(m,n,p)可以在同一个图形窗口中画出多个图 形,用法见下例.
x=linspace(0,2*pi,30);y=sin(x);z=cos(x);u=2*sin(x).* cos(x);v=sin(x)./cos(x); subplot(2,2,1),plot(x,y),title(‘sin(x)’) subplot(2,2,2),plot(x,z),title(‘cos(x)’) subplot(2,2,3),plot(x,u),title(‘2sin(x)cos(x)’) subplot(2,2,4),plot(x,v),title(‘sin(x)/cos(x)’)
plot(x1,y1,x2,y2, …) 在此格式中,每对x,y必须符合 plot(x,y)中的要求,不同对之间没有影响,命令对每 一对x,y绘制曲线.
例1.做出y=sinx在[0,2π]上的图形,结果见下图.
x=linspace(0,2*pi,30); sin(x);plot(x,y)
例2.在同一坐标系下做出两条曲线y=sinx和y=cosx 在[0,2π]上的图形.结果见下图.
MATLAB绘图与图形处理
MATLAB绘图与图形处理人们很难从一大堆原始的数据中发现它们的含义，而数据图形恰能使视觉感官直接感受到数据的许多内在本质，发现数据的内在联系。
MATLAB可以表达出数据的二维，三维，甚至四维的图形。
通过图形的线型，立面，色彩，光线，视角等属性的控制，可把数据的内在特征表现得淋漓尽致。
下面我们分别介绍图形的命令。
7.1 二维图形7.1.1 基本平面图形命令命令1 plot功能线性二维图。
在线条多于一条时，若用户没有指定使用颜色，则plot循环使用由当前坐标轴颜色顺序属性（current axes ColorOrder property）定义的颜色，以区别不同的线条。
在用完上述属性值后，plot又循环使用由坐标轴线型顺序属性（axes LineStyleOrder property）定义的线型，以区别不同的线条。
用法plot(X,Y) 当X,Y均为实数向量，且为同维向量（可以不是同型向量），X=[x(i)]，Y=[y(i)]，则plot(X,Y)先描出点(x(i)，y(i))，然后用直线依次相连；若X，Y为复数向量，则不考虑虚数部分。
若X，Y均为同维同型实数矩阵，X = [X(i)]，Y = [Y(i)]，其中X(i),Y(i)为列向量，则plot(X,Y)依次画出plot(X(i),Y(i))，矩阵有几列就有几条线；若X，Y中一个为向量，另一个为矩阵，且向量的维数等于矩阵的行数或者列数，则矩阵按向量的方向分解成几个向量，再与向量配对分别画出，矩阵可分解成几个向量就有几条线；在上述的几种使用形式中，若有复数出现，则复数的虚数部分将不被考虑。
plot(Y) 若Y为实数向量，Y的维数为m，则plot(Y)等价于plot(X,Y)，其中x=1：m；若y 为实数矩阵，则把y按列的方向分解成几个列向量，而y 的行数为n，则plot(Y)等价于plot(X,Y)其中x=[1;2;…;n]；在上述的几种使用形式中，若有复数出现，则复数的虚数部分将不被考虑。
第 3章 MATLAB绘图入门
例：利用函数hist绘制randn概率分布图。 解：>> Y = [1, 2, 2, 5, 6, 6, 8, 11]; hist(Y) >>hist(Y,20) >> Y = [1,2.5,2.1;3,3.5,6]; hist(Y),legend('第一列','第二列','第三列')
例：利用函数rose绘制极坐标下的玫瑰图，其中t为 随机数。 x=rand(1000,1)*100; t=x*pi/180; %设置x为正态分布随机数, 设置函数关系 rose(t) ;
例
在0≤x≤2区间内，绘制曲线 y=2e-0.5xcos(4πx)
>>x=0:pi/100:2*pi; y=2*exp(-0.5*x).*cos(4*pi*x); plot(x,y)
设置曲线样式表
线型 : -. 实线 虚线 点划线 . o x 点标记 点 小圆圈 叉子符 y m c 颜色 黄 棕色 青色
t=[0:pi/20:4*pi]; %定义时间范围 hold on %允许在同一坐标系下绘制不同的图形 axis([0 4*pi -10 10]) plot(t, 10*sin(t), 'r:') %线形为点划线、颜色为红色、数据点标记为加号 plot(t, 5*cos(t),'b*--') %线形为虚线、颜色为蓝色、数据点标记为星号 xlabel('时间t'); ylabel('幅值x'); title('简单绘图实例'); legend('x1=10sint:点画线','x2=5cost:虚线') %添加文字标注 gtext('x1'); gtext('x2') %利用鼠标在图形标示曲线说明文字 grid on %在所画出的图形坐标中添加栅格
matlab 第3章 数值运算基础
HYIT
8
说明: 1.N阶方阵特征多项式系数矢量一定是n+1阶的 2.特征多项式系数矢量的第一个元素必须为1。
1 A 2 2
2 2 1 2 的特征多项式 2
1
2 2
2 2
2 ( )( 1) 3 9 5
HYIT
12
3.1.2 多项式运算
求多项式的值 求多项式的根 多项式的乘除运算 多项式的微积分 多项式的部分分式展开 多项式拟合
HYIT
13
求多项式的值
方法:函数polyval:按数组运算规则求值 函数polyvalm:按矩阵运算规则求值 格式: y=polyval(p,x) p为多项式,x可为标量/数组/矩阵 y=polyvalm(p,x) x可为标量/方阵
注：系数中的零不能省！
HYIT
4
创建多项式的方法
系数矢量直接输入法 特征多项式输入法 由根矢量创建多项式
HYIT
5
系数矢量直接输入法
适用于: 已知系数 → 表达式
方法: 函数poly2sym +系数矢量
例: 例: >> poly2sym([1 2 3 4]) >> poly2str([1 2 3 4],‘y') ans = ans = x^3+2*x^2+3*x+4 y^3 + 2 y^2 + 3 y + 4 说明: poly2str 以习惯方式显示多项式 poly2sym 双精度多项式系数转为符号多项式
HYIT
14
例: p=[1 1 1]; x=[0 1 2 3]; xm=[0 1; 2 3]; y1=polyval(p,x) y2=polyval(p,xm) ym=polyvalm(p,xm)
MATLAB图像处理基础
MATLAB图像处理基础2.2.1图像文件格式及图像类型1．MATLAB支持的几种图像文件格式：⑴JPEG（Joint Photogyaphic Expeyts Group）：一种称为联合图像专家组的图像压缩格式。
⑵BMP（Windows Bitmap）：有1位、4位、8位、24位非压缩图像，8位RLE （Run length Encoded）的图像。
文件内容包括文件头（一个BITMAP FILEHEADER数据结构）、位图信息数据块（位图信息头BITMAP INFOHEADER 和一个颜色表）和图像数据。
⑶PCX（Windows Paintbrush）：可处理1位、4位、8位、16位、24位等图像数据。
文件内容包括文件头、图像数据和扩展色图数据。
⑷TIFF（Tagged Iamge File Format）：处理1位、4位、8位、24位非压缩图像，1位、4位、8位、24位packbit压缩图像，1位CCITT压缩图像等。
文件内容包括文件头、参数指针表与参数域、参数数据表和图像数据四部分。
⑸PNG（Portable Network Graphics）：包括1位、2位、4位、8位和16位灰度图像，8位和16位索引图像，24位和48位真彩色图像。
⑹GIF（Graphics Interchange Format）：任何1位到8位的可交换的图像。
⑺HDF（Hierarchial Data Format）：有8位、24位光栅图像数据集。
⑻ICO（Windows Icon resource）：有1位、4位、8位非压缩图像。
⑼CUR（Windows Cursor resource）：有1位、4位、8位非压缩图像。
⑽XWD（X Windows Dump）：包括1位、8位Zpixmaps，XYBitmaps，XYPixmmmaps。
⑾RAS（Sun Raster image）：有1位bitmap、8位索引、24位真彩色和带有透明度的32位真彩色。
Matlab使用方法
solve('x^2+3x-6') solve('-x^2*y+3*x-6','x+y^2-1')
求方程的符号解
solve (eq1,eq2,…eqn) 求方程组的符号解
2.方程（组）的数值解 fzero (fun,x0) 用数值方法求方程根
七、积分变换 1. Fourier积分变换
返回a、b的并集，即c = a∪b 返回向量a、b的公共部分，即c= a∩b
差：setdiff
返回属于a但不属于b的不同元素的集合，C = a-b
交集的非： setxor
检测集合中的元素： ismember
4. 除法运算
A/B
5. 矩阵乘方
exp(A) ：EA 6. 矩阵函数 expm logm sqrtm
五. 拟合和插值 1. 多项式拟合： 2. 插值： polyfit ( x, y , n)
a. interp1( X,Y,xi,method) method 可取下列值：
linear spline cubic 线性插值
一维数据插值
b. interp2( X,Y,Z,xi, yi,method) 二维数据插值
注： M文件的调用以文件名为准。
%为Matlab的注释符，其后的语句 不执行（只对当前行有效）。
二、Matlab语言
1．逻辑判断符 >= <= > isequal函数 2．逻辑运算符 & | ~
<
==
~=
3．条件语句 ① if-else语句
② switch-case语句
4．循环语句
MATLAB如何使用-教程-初步入门大全资料
运算 数学表达式
加 a+b
减
a-b
乘 a×b
除 a÷ b
幂 a^b
MATLAB运算符
+ *
/(右除)或\(左除)
^
MATLAB表达式
a+b a-b a*b a/b或b\a a^b
示例
1+2 5-3 2*3
6/2或2\6 2^3
指出：右除相当于通常的除法。
22
七、MATLAB的变量与函数
1、变量 变量就是在程序的运行过程中，其数值可以变化的量
MATLAB是交互式的语言，输入命令即给出运算结 果。而命令窗口则是MATLAB的主要交互窗口，用 于输入和编辑命令行等信息，显示结果（图形除 外）。
当命令窗口中出现提示符“>>”时，表示MATLAB已 经准备好，可以输入命令、变量或运行函数。提示 符总是位于行首。
在每个指令行输入后要按回车键，才能使指令被 MATLAB执行。
28
矩阵的创建（续）
1、直接输入法－在命令窗口按规则输入方式创建矩阵
例1.在命令窗口创建简单的数值矩阵。
>>A=[1 3 2;3 1 0;2 1 5] 回车后在命令窗口显示如下结果
A=
132
310
215 例2.在命令窗口创建带运算表达式的矩阵，不显示结果。
>>y=[sin(pi/3),cos(pi/6);log(20),exp(2)]; 输入“y”回车，在命令窗口显示出来。
（3）在MATLAB安装目录\MATLAB6p5中双击 MATLAB快捷方式。
（4）在MATLAB安装目录\MATLAB6p5\bin\win32 中双击MATLAB.exe图标。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
单 向量:y 参
(1:length(y),y) 曲线个数:1
数 y
矩阵:y
(1:size(y,1),y) 曲线个数:y的列数
双 向量
(x,y) 曲线个数:1
参 数 x,
向量, 矩阵
(x,y)
t=0:pi/10:2*pi;
x=exp(i*t)';
y=[x 1.2*x 1.4*x 1.6*x];
plot(y); axis('square') %在复平面绘制实部对于
虚部的关系图
figure, plot(x,y); axis('equal')
%在实平面绘制实部图，虚部被忽略
9
二、多重曲线绘图 plot(x,y)
1、一组变量
➢ x是矢量,y是一个矩阵:x的长度与矩阵y的 行数或列数相等,系统自动寻找与矢量长 度相同的维绘图 ；
✓若y为方阵时，x与y的列矢量对应作图，各 组曲线颜色不同 (列优先)
【例3-7】当x为矢量，y为矩阵时绘制多重曲 线图。
x=0:pi/50:2*pi;
y(1,:)=sin(x); y(2,:)=0.6*sin(x);
✓x是矢量,y是一个矩阵:多重曲线绘制_后
✓x和y都是矩阵：多重曲线绘制_后
➢plot(x1,y1,x2,y2…)绘制多对数据
➢plot(x,y,’PropertyName’,’PropertyV alue’) 曲线设置属性值
如： ‘linewidth’表示线的粗细
物理与电气工程学院
4
【例3-2】 绘制双矢量曲线图。
y=sin(x(1,:))';
%列矢量
plot(x,y)
物理与电气工程学院
11
➢x和y都是矩阵，且行数和列数都相同:按列与 列对应方式作图
【例3-9】当x和y为同样大小的矩阵时,绘制多重曲线图
x(1,:)=0:pi/50:2*pi;
x(2,:)=pi/4:pi/50:2*pi+pi/4;
x(3,:)=pi/2:pi/50:2*pi+pi/2;
x=0:0.05:4*pi %生成0至4π，间隔为0.05的自变量 y=sin(x) z=cos(x) plot(x,y,’r’,x,z,’b’, 'linewidth',6)
2、对数坐标曲线命令
semilogx横坐标为对数坐标 semilogy纵坐标为对数坐标 loglog双对数坐标:横、纵轴均为对数坐标 调用格式同plot函数
plot(x,y);axis('square')
7
4、复数绘图
格式：plot(y) Z为复矢量，等效于plot(real(y),imag(y))， 即将复数的实部和虚部分别作为横坐标和纵 坐标
【例3-5】绘制20边的多边形，顶角用小圆圈表 示
t=0:pi/10:2*pi
y=exp(i*t)
plot(y,'-o')
axis('square')
物理与电气工程学院
8
plot函数中只有一个复数对象时，绘制实、 虚部曲线 ；但当出现2个参数时，则其中复 数对象以实部为绘图数据，忽略虚部数据。 Imaginary parts of complex x and/or Y arguments ignored.
【例3-6】复矩阵绘图比较。
theta:弧度; rho:极半径; S:控制图形线型的字
符串
➢极坐标转换为直角坐标
[x,y]=pol2cart(TH,R)
【例3-4】绘制函数 的极坐标图形。
t=0:.01:2*pi;
r=sin(2*t).*cos(2*t)
subplot(2,1,1);polar(t,r)
subplot(2,1,2);[x,y]=pol2cart(t,r);
【例3-3】使用例3-1的数据绘制线性坐标图和三种 对数坐标图。
y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];
subplot(2,2,1)
%创建第一个子图
plot(y)；title('plot(y)')
subplot(2,2,2)
%创建第二个子图
semilogx(y)；title('semilogx(y)')
2
【例3-1】 绘制单矢量曲线图。
y=[0 0.6 2.3 5 8.3 11.7 15 17.7 19.4 20];
plot(y) hold on Z=[5 4 3 ;3 2 1;2 1 -1] plot(Z,'r')
物理与电气工程学院
3
➢plot(x,y) 双参数格式
✓ x,y为同长度的实数矢量，x为横坐 标，y为纵坐标
第3章 基本图形处理功能
离散点 连续点
实验和工程测量中处理对象是 离散数据, 用MATLAB绘图表现 这些数据,可以帮助我们从观察图 形中宏观地看出这些离散数据间 的关系。
物理与电气工程学院
1
第1节 二维图形
一、基本绘图函数
１、二维曲线绘图函数plot
➢plot(y) 单参数格式
✓ y为实数矢量，y表示纵坐标，横坐 标是从1开始逐个增加的正整数矢量： [1 2 3 4 …]，矢量的长度=length(y) ✓y为m*n的矩阵，每一列矢量生成一条 曲线，横坐标是列矢量[1 2 3… m]’。这 样共n条曲线
subplot(2,2,3)
%创建第三个子图
semilogy(y)；title('semilogy(y)')
subplot(2,2,4)
%创建第四个子图
loglog(y)；title('loglog(y)&#图函数:直接在极坐标系下表达坐标 值矩阵制成连线图
格式: polar( theta, rho, s)
y(3,:)=0.3*sin(x); plot(x,y)
10
➢ y是矢量,x是一个矩阵:y的长度与矩 阵x的行数或列数相等
【例3-8】当x为矩阵，y为矢量时绘制多重曲 线图。
x(1,:)=0:pi/50:2*pi;
x(2,:)=pi/4:pi/50:2*pi+ pi/4;%右移pi/4
x(3,:)=pi/2:pi/50:2*pi+ pi/2;%右移pi/2
y(1,:)=sin(x(1,:));
y(2,:)=0.6*sin(x(1,:));
y(3,:)=0.3*sin(x(1,:));
plot(x,y)
%101条线
x=x’ ; y=y’;
%行列转换
figure
%创建新的图形窗口
plot(x,y)
%3条线
12
➢Plot函数小结
plot(x,y)
实数
复数
