绝缘电阻测试仪型号
优利德仪表UT5010C UT502C 绝缘电阻测试仪说明书
UT501C/UT502C绝缘电阻测试仪Insulation Resistance Tester P/N:110401110211XUT501C/UT502C使用说明书序 言尊敬的用户：您好！感谢您选购优利德仪表，为了正确使用本产品，请您在使用之前仔细阅读本说明书全文，特别是有关“安全注意事项”的部分。
如果您已经阅读完本说明书全文，建议您将此说明书妥善保管，与仪表一同放置或者放在您随时可以查阅的地方，以便在将来的使用过程中查阅。
有限担保和有限责任公司担保本产品自购买之日起一年内，在材料和工艺上均无任何缺陷。
本担保不适用于由于意外、疏忽、误用、改装、污染及非正常操作或处理引起的损坏。
经销商无权以公司的名义给予其它任何担保。
如在保修期内需要保修服务，请与您就近的授权服务中心联系，获得产品退还授权信息； 然后将产品寄至该服务中心，并附上产品问题描述。
本项担保是您能获得的唯一补偿。
除此以外，公司不提供任何明示或隐含的担保，例如适用于某一特殊目的的隐含担保。
同时，公司不对基于任何原因或推测而导致的任何特殊、间接、附带或继起的损坏或损失负责，由于某些州或国家不允许对默示担保及附带或继起的损坏加以限制，故上述的责任限制与规定或许对您不适用。
2目 录一、概述UT500系列是数字绝缘电阻测试仪表，整机采用全新设计以及大规模集成电路和数字电路相结合，完成绝缘电阻、交流电压等参数测量；功能齐全、准确度高、性能稳定、操作舒适可靠。
适用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，对各种电器设备进行维护保养、试验及检定，UT501C/UT502C是您理想的选择。
二、安全工作准则本仪器严格遵循电子测量仪器安全要求以及IEC61010-1安全标准进行设计生产。
符合双重绝缘过电压标准CAT III 600V和污染等级II的安全标准。
如果未能按照有关的操作说明使用仪器，则可能会削弱或失去仪器为你提供的保护。
MS-2000绝缘电阻测试仪
目录一、概述 (1)二、产品介绍 (1)1、产品特性 (1)2、技术指标 (2)3、仪表结构 (2)三、使用方法 (5)1、准备工作 (5)2、开始测试 (5)3、查询测试结果 (7)4、删除测试结果 (7)5、测试时间设置 (7)6、屏蔽端使用方法 (8)7、电池充电 (9)MS-2000绝缘电阻测试仪一、概述我公司生产的MS-2000绝缘电阻测试仪采用嵌入式工业单片机实时操作系统，数字模拟指针与数字段码显示完美结合，该系列表具有多种电压输出等级（250V、500V、1000V、2500V、5000V、10000V）、容量大、抗干扰强、模拟指针与数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。
是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
二、产品介绍1、产品特性1.有多种电压输出选择MS-2000(250V/500V/2500V/5000V)，测量电阻量程范围可达0～400GΩ。
2.两种方式同步显示绝缘阻值。
模拟指针的采用可容易观察绝缘电阻的变化范围，数字显示的采用可精确得出测量结果。
3.采用嵌入式工业单片机和实时操作软件系统。
自动化程度高、抗干扰能力强，仪器可自动计算吸收比和极化指数，无须人工干预。
4.操作界面友好，各种测量结果具有防掉电功能，可连续存储19次的测量结果。
5.仪表产生高压时，有提示音输出并有相应显示。
6.内置残留高压放电电路，测试完毕可自动放掉被测设备上的残留高压。
7.交直流两用，配置可充电池和交流适配器。
8.仪表采用便携式设计，便于野外操作。
9.高压短路电流≥3mA，是测量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
2、技术指标表1：M S～2000技术指标3、仪表结构（1）仪表结构图图1：M S-2000系列面板结构说明（2）结构说明（3）液晶显示屏说明图2：液晶显示屏显示内容三、使用方法1、准备工作注意：当第一次使用仪表时，需充电6小时。
绝缘电阻测试仪(兆欧表)分类与常用规格型号
绝缘电阻测试仪，电工常用测量仪表之一，主要用来检查电子电工设备和电气线路对地及相间的绝缘性能，以保证这些设备及线路的正常运行。
因目前大多采用手摇发电机供电，故在使用中常被叫叫摇表；又因其刻度常以兆欧(MΩ)为单位，所以又被称为兆欧表。
绝缘电阻测试仪(兆欧表)分类
绝缘电阻测试仪按操作方式数可分为手摇式、电动式；绝缘电阻测试仪按显示方式可分为数显示、指针式；绝缘电阻测试仪按功能特点可分带吸收比及极化指数、不带吸收比及极化指数等。
同时，按照输出电压也有很多选择，常见的输出电压最大可达到10000V，测量范围也非常的大，目前最大的测量电阻值可高达1999GΩ。
另外，按档位量程与功能等，绝缘电阻测试仪可分为多款设备，可客户电压需求定制选型。
测大容量的被试品需注意，选用短路电流大的绝缘电阻测试仪测出的数据才会稳定。
ZC90绝缘电阻测试仪使用说明
ZC-90绝缘电阻测试仪1.性能特点及用途介绍ZC-90系列高绝缘电阻测量仪（原名ZC-90系列绝缘电阻测试仪），有以下几个特点：1.1电阻测量范围高达1.0×105Ω—2×1017Ω1.2测量误差测量量程测量误差0—107Ω±( 1 % RX+ 2字 )>107—1010 Ω±( 3 % RX+ 2字 )>1010—1012 Ω±( 5 % RX+ 2字 )2 准备2.1电源电压检查将功能开关拨至电池档，输出电压拨至500V，打开电源开关，此时电源指示灯亮，仪表显示数值为电池的电压值，此电压应在8.5—12.5V之间, 如低于8.5V, 仪表显示屏上会出现“ LOBAT ”字样，表示电压不足，必须充电或更新。
2.2仪表的校零将功能开关拨至校零档，调节校零旋钮使仪表示值为0.00。
3 绝缘电阻测量3.1 仪表与被测器件的连接在开始操作前, 仪表电源应处于关闭位置, 在前一次测量结束后，应经过30秒左右的内部放电时间, 以确保操作人员免受高压电击。
3.1.1将被测器件的两端分别与仪表的高压输出端与测量输入端（黑线红夹子）相连，保护环与屏蔽端（黑线黑夹子）相连，如被测器件无保护环则屏蔽端空置。
注意：测量输入端（黑线红夹子）除了与被测器件连接外，必须完全悬空，与其他任何物体的接触将会严重影响高阻测量的准确性。
3.1.2单芯电线绝缘电阻测量: 将被测电线放入恒温水箱中（电线两头放在水箱外），仪表高压输出端通过金属导体与水接通，测量输入端（红）与芯线相连，屏蔽端（黑）空置不用，3.1.3多芯及有金属外套的电缆绝缘电阻测量：测量输入端（红）与被测芯线相连，将其它芯线与外套 ( 电缆屏蔽层 ) 连在一起后与仪表的高压端连接，屏蔽端（黑）空置不用。
3.2 打开电源开关。
3.2.1将倍率（量程）开关置于最低档位，仪表校零。
ZC-90的最低倍率为×105Ω，电阻测量必须从最低量程开始，这是因为被测物体可能有很大的分布电容，由此导致的充电电流可能会在开始测量的瞬间对仪表高灵敏的输入端造成危害。
DY30-1 DY30-2 DY30-3使用说明书
数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书数字式绝缘电阻测试仪(DY30-1 DY30-2 DY30-3)使用说明书一、概述全新的DY30系列数字式绝缘测试仪包括DY30-1、DY30-2、DY30-3等机型。
新潮款式及改良电路的全新设计、功能更全、精度更高、操作更方便可靠，不同的机型，输出测试电压从15V/50V/125V/250V/500V/1000V/2500V中可切换，测量范围最高可达20000MΩ，并可测量交流电压。
该产品使用于测量变压器、电机、电缆、开关、电器等各种电气设备及绝缘材料的绝缘电阻，并对各种电气设备进行保养维修、试验及检定，是您理想的电工测量仪表。
二、安全规则及注意事项1. 使用前应仔细阅读操作说明书；2. 本仪表的使用和测试是与IEC1010、电辐射等级Ⅱ及安装种类（过压器件类）Ⅱ的要求是一致的；3. 后盖没有盖好前严禁使用，否则有受电击的危险；4. 使用前应检查表笔的绝缘层完好，无破损；5. 测试过程中，不要旋转量程开关；6. 液晶显示“”符号时，表示电池电压不足，应及时更换电池，以确保测试精度。
三、电气符号重要提示电池不足小心高压双重绝缘交流电压四、性能特点1.低功耗CMOS双积分A/D转换继承电路，自动校零，自动极性显示，低电池提示及超量程指示；2.液晶显示：3 1/2位大屏显示，最大读数1999；3.数据保持功能，功能符号显示；4.测试电压可利用旋转开关切换；5.可测量AC700V以下的电压；6.LED灯指示高压正常工作；7.电池低电压指示；8.电池驱动，免去手摇发电的操作；9.宽量程范围0-20000MΩ，并自动转换量程；10.强带负载能力，大于1.5mA的输出短路电流，工作电流最大为200mA；11.完善的保护电路，有效防止电压反击的损害；12.液晶显示尺寸：67×28mm（字高20mm）；13.电源：1.5V的5号电池共6节（R6AASUM-3）；14.外形尺寸：150×100×70mm；15.重量：约680g(包括电池)；16.环境条件：工作温度：0℃~40℃，相对湿度<80%储存温度：-10~50℃，相对湿度<85%保证精度的温度：23℃±5℃，相对湿度<75%五、技术指标准确度：±（ %读数±字数），保证期为一年环境温度：23℃±5℃相对湿度：<75%型号 DY30-1 DY30-2 DY30-3测试额定电压 250V/500V/1000V 500V/1000V/2500V 15V/50V/125V输出电压测试额定电压的90%--100%测量范围 0-2000MΩ 0-20000MΩ 0-200MΩ最小分辨率 0.001 MΩ 0.001错误！链接无效。
3121A 3122A 3123A 3124 绝缘电阻测试仪使用手册说明书

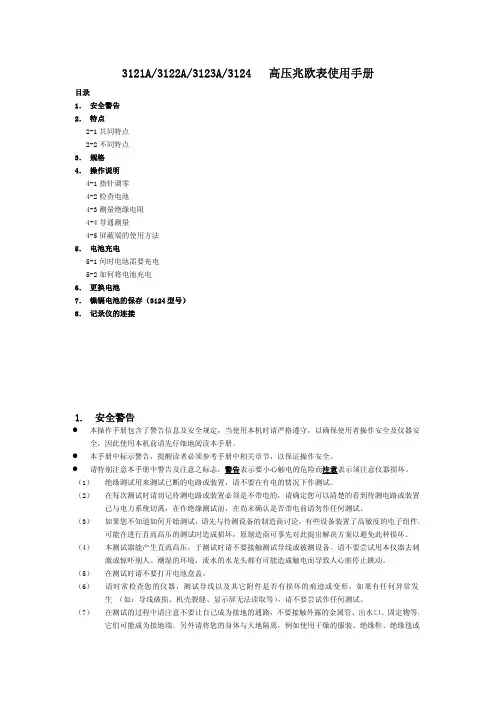

3121A/3122A/3123A/3124高压兆欧表使用手册目录1．安全警告2．特点2-1共同特点2-2不同特点3．规格4．操作说明4-1指针调零4-2检查电池4-3测量绝缘电阻4-4导通测量4-5屏蔽端的使用方法5．电池充电5-1何时电池需要充电5-2如何将电池充电6．更换电池7．镍镉电池的保存（3124型号）8．记录仪的连接1.安全警告●本操作手册包含了警告信息及安全规定，当使用本机时请严格遵守，以确保使用者操作安全及仪器安全，因此使用本机前请先仔细地阅读本手册。
●本手册中标示警告，提醒读者必须参考手册中相关章节，以保证操作安全。
●请特别注意本手册中警告及注意之标志，警告表示要小心触电的危险而注意表示须注意仪器损坏。
（1）绝缘测试用来测试已断的电路或装置，请不要在有电的情况下作测试。
（2）在每次测试时请切记待测电路或装置必须是不带电的，请确定您可以清楚的看到待测电路或装置已与电力系统切离，在作绝缘测试前，在尚未确认是否带电前请勿作任何测试。
（3）如果您不知道如何开始测试，请先与待测设备的制造商讨论，有些设备装置了高敏度的电子组件，可能在进行直流高压的测试时造成损坏，原制造商可事先对此提出解决方案以避免此种损坏。
（4）本测试器能产生直流高压，于测试时请不要接触测试导线或被测设备。
请不要尝试用本仪器去刺激或惊吓别人。
潮湿的环境，流水的水龙头都有可能造成触电而导致人心脏停止跳动。
（5）在测试时请不要打开电池盒盖。
（6）请时常检查您的仪器，测试导线以及其它附件是否有损坏的痕迹或变形，如果有任何异常发生（如：导线破损、机壳裂缝、显示屏无法读取等），请不要尝试作任何测试。
（7）在测试的过程中请注意不要让自己成为接地的通路，不要接触外露的金属管、出水口、固定物等，它们可能成为接地端。
另外请将您的身体与大地隔离，例如使用干燥的服装、绝缘鞋、绝缘毯或其它保证绝缘的物质。
（8）为避免触电事件，在工作电压高于40V DC或20V AC时请使用警告标志。
绝缘电阻测试仪VC60B
绝缘电阻测试仪VC60B绝缘电阻测试仪VC60B是一款广泛用于检测电器和电子设备绝缘电阻的工具。
它适用于家庭用电器、通信设备、电动工具、汽车、发电机等领域。
本文将介绍VC60B的特点、原理、使用方法、注意事项等内容。
特点•微处理器控制，数字采样，高精度•显示值直观、操作简便•大屏幕液晶显示，背光灯亮度可调•自动、手动范围转换•可使用外接电源•自动关机功能•蜂鸣器提示原理测量绝缘电阻的原理是通过施加高压电源在被测电器的导体表面上形成一个电场，利用电导率极低的材料——绝缘材料防止电流泄漏，从而测量出合格的绝缘电阻大小。
VC60B测试仪的原理是利用内部高精度直流电源输出一定电压，在高阻抗状态下测量绝缘电阻值、接地电阻值和直流电阻值，并将其显示在屏幕上。
使用方法1.将被测物与测试仪接线，如图所示：测试仪端被测物端L ILN COMPE PE2.打开测试仪电源，按下开/关机键。
3.根据被测物的特性选择合适的测量模式。
手动模式下，可通过选择不同量程进行测量。
自动模式下，测试仪会自动选择最佳量程。
4.按下测试键，测试仪开始进行测量。
测试完成后，测试仪会发出蜂鸣器提示。
5.将测试结果读取并记录，同时将测试仪端口回收。
6.关闭测试仪电源。
注意事项1.测试前需确定被测物已经断电，并确认与被测物相连的其他电缆已经拔出。
2.测试过程中禁止触摸被测物。
3.测试结束后，需反复检查测试仪的电缆是否被拔出，以避免电击危险。
4.测试仪应放置在干燥、通风良好且不易受到振动的地方。
5.长时间不使用时，应将测试仪保存在干燥、无尘、无腐蚀性气体的环境中，避免高温、潮湿等情况。
同时应经常充电以维持电池寿命。
6.测试仪应经常进行定期校准。
定期校准可保证测试结果的准确度。
绝缘电阻测试仪VC60B是一款非常实用的工具，主要用于检测绝缘电阻的大小，广泛应用于家庭用电器、通信设备、电动工具、汽车、发电机等领域。
使用测试仪操作简便，但在使用时需要注意安全事项。
YD2681A 82A 型绝缘电阻测试仪 说明书
YD2681A/82A型绝缘电阻测试仪使用说明书警告！请用户在开关机时务必将功能选择档拨至放电状态，以保护仪器内部电路、延长仪器的使用寿命！1、概述YD2681A/82A型绝缘电阻测试仪是一种测量仪器、电容器等介质的绝缘电阻测量仪器，其工作稳定可靠，操作方便，并具有不良判别的功能。
本仪器集成化程度高，内部测量部分主要有电压选择、稳压部分：测量输入与放大部分；预置及不合格品比较部分；显示部分。
本仪器精度高，速度快，稳定性好，无论从测量精度、操作使用、外观设计等均优于国内同类产品，本产品适用于工厂、学校、科研单位对仪器及其它电器的安全参数的测试，特别适用于电容器等介质的绝缘电阻测试的需要。
2、技术指标2.1输出测试电压（DC）及精度（具体范围用户可以提出特殊要求）：型号电压精度10V ±5%25V ±5%50V ±2%2681A100V ±2%250V ±2%500V ±2%25V ±5%50V ±2%100V ±2%2682A250V ±2%500V ±2%1000V ±2%2.2测试范围5×105～1013Ω（105～5×105Ω范围内精度不作考核）档位测量范围10V档 105～109Ω25V档 106～1010Ω50V档 106～1011Ω100V档 106～1011Ω250V档 106～1011Ω500V档 107～1012Ω1000V档 107～1012Ω2.3测试精度：表头指示1.0～2.0 精度±5%±1格表头指示2.0～5.0 精度±10%±1格表头指示5.0～10.0 精度±15%2.4充电时间：电子产品、介质材料、阻性元件等：充电时间<0.1s电容器：充电时间为0.5～15s2.5预置范围：（0.1～9.9）×电压选择倍率×倍率选择（MΩ），精度±3%±0.5格预置数值读法如下：预置值：拨盘数×电压选择档的放大倍数×倍率选择档的放大倍数单位为：兆欧姆拨盘数：由两位BCD码拨盘设定，左边为个位，右边为十分位。
VICIOR 9620 9620B 9620C高压绝缘电阻测试仪说明书
目录注意 (1)一．简介 (2)二.型号类别 (3)三.绝缘电阻量程及精度 (4)四.技术规格 (4)五.仪表结构 (6)六.LCD显示说明 (7)七.测量方法 (8)1.测量步骤 (8)2.绝缘电阻测试 (8)3.测试线的连接 (8)4.常规测试模式与斜坡测试模式的选择 (9)5.吸收比与极化指数 (10)6.电容测试 (11)7.电压测试 (12)八.测试记录查阅 (13)九.常规接线方法 (14)1.电缆线绝缘电阻测试 (14)2.变压器绝缘电阻测试 (16)十.数据上传 (17)十一.仪表维护 (17)十二.装箱清单 (17)注意感谢您购买了本公司高性能高压绝缘电阻测试仪，在你初次使用该仪器前，为避免发生可能的触电或人身伤害，请一定：详细阅读并严格遵守本手册所列出的安全规则及注意事项。
任何情况下，使用本仪表应特别注意安全，请遵循以下指引:测试前，请先确认被测物处于关机状态或已断开电源，本仪器不能用于测试带电设备及器件。
测试前，请确认被测物耐压要达到档位输出电压以上，不要将绝缘电阻测试仪当做耐压测试仪使用。
测试前，请确认仪表及附件完好，仪表外壳、测试线绝缘层无破损、无裸露、无断线才能使用。
在测试过程中，不要切换档位，严禁接触裸露导体及正在测量的回路。
测试结束后，不要在外部短路放电，仪表有自动快速放电功能。
要等到自动放电结束后，屏幕显示输出电压低于36V后方可将测试线取下。
以确保设备及器件完全放电。
仪表输出高压,请务必先连接好测试线，确认测试线的连接插头已紧密地插入仪表接口内。
手离开测试线后再按测试键进行测试,否则有触电危险。
手和仪表表面潮湿时，请勿使用仪表。
严禁在爆炸性气体，蒸汽或灰尘的环境下使用仪表。
请勿于高温潮湿，有结露的场所及日光直射下长时间放置和存放仪表。
使用、拆卸、校准、维修本仪表，必须由有授权资格的人员操作。
仪表及手册中的“”安全警告标志，使用者必须严格依照本手册内容进行安全操作。
高压绝缘电阻测试仪参数
高压绝缘电阻测试仪参数数字兆欧表/兆欧表/绝缘表/绝缘电阻测试仪/高压绝缘电阻测试仪型号：HAD-HT2671HAD-HT2671数字兆欧表由中大规模集成电路组成。
本表输出功率大，短路电流值高，输出电压等级多（有四个电压等级）。
工作原理为由机内电池作为电源经DC/DC变换产生的直流高压由E极出经被测试品到达L极，从而产生一个从E到L极的电流，经过I/V变换经除法器完成运算直接将被测的绝缘电阻值由LCD显示出来。
产品特点：1、输出功率大、带载能力强，抗干扰能力强本表外壳由高强度铝合金组成，机内设有等电位保护环和四阶有源低通滤波器，对外界工频及强电磁场可起到有效的屏蔽作用。
对容性试品测量由于输出短路电流大于 1.6mA，很容易使测试电压迅速上升到输出电压的额定值。
对于低阻值测量由于采用比例法设计故电压下落并不影响测试精度2、本仪表不需人力作功，由电池供电，量程可自动转换。
一目了然的面板操作和LCD显示使得测量十分方便和迅捷3、本表输出短路电流可直接测量，不需带载测量进行估算技术参数：1、使用条件环境温度：0℃～45℃相对湿度：≤85%RH2、输出电压等级、测量范围、分辨率、误差输出电压等级：500V，1000V，2000V，2500V测量范围：0～19990MΩ分辨率：0.01MΩ，0.1MΩ，1.0MΩ，10.0MΩ相对误差：0～2000MΩ≤±5%±2d,2000MΩ～19990MΩ≤10%±2d3、输出最高电压带载能力及短路电流电压/负载：2500V/20MΩ电压跌落：约10%短路电流: ＞1.6mA4、电源适用范围、功率损耗直流：8-1.5V（AA, R6）电池交流：220V/50Hz功耗：静态功耗≤160mW；最大功率≤2.5W5、体积与重量体积：235mm-200mm-135mm；重量：＜1.4kg。
绝缘电阻测试仪VC60B+
绝缘电阻测试仪VC60B+绝缘电阻是一个电线或电气设备的保护措施，是防止电器火灾和身体伤害的关键。
为了确保安全和稳定的电气系统，绝缘电阻应该被检测和维护。
这就是为什么每个电气维修工都需要一个可靠的绝缘电阻测试仪。
而VC60B+是一种高质量的绝缘电阻测试仪，其容易使用的界面和广泛的电阻措施使其成为电气维修人员和专业技术人员的首选。
产品细节VC60B+是一款可靠、准确的绝缘电阻测试仪，它有多种功能和技术指标，适用于各种电气系统的测试。
VC60B+的主要特点包括：•测试电压：250V/500V/1000V（AC）•测试电流：1mA/1.2mA/1.5mA•测试范围：0.1MΩ～200GΩ•显示：大型液晶显示器•自动反极性警告和快速短路保护•内存储存和数据传输VC60B+的外壳由高强度塑料制成，具有良好的耐用性和防水性能。
它还可以存储测试结果和进行数据传输，让数据管理更加高效。
使用方法使用VC60B+非常简单，只需要按照以下步骤进行即可：1.插入测试电缆，并将测试电缆连接到需要测试的设备上。
2.选择测试电压。
VC60B+可以测试3种不同的电压水平，这取决于您需要测试的设备或器件。
3.打开VC60B+并开始测试。
测试结果将实时显示在大型液晶显示器上。
4.存储数据。
如果需要存储测试结果以备后用，VC60B+具有内存储存功能，可以将测试数据存储在测试仪本身的内部存储器中。
5.传输数据。
如果需要将测试结果传输到计算机或其他设备上，可以使用数据传输功能。
VC60B+具有USB接口和软件，可以将测试结果传输到电脑上进行处理和分析。
结论VC60B+是一款强大的绝缘电阻测试仪，适用于各种电气系统测试，具有准确、可靠、易于使用等特点。
使用VC60B+进行绝缘测试可以保护我们的电器设备和生活安全，因此，拥有它的价值是不可估量的。
绝缘电阻测试仪器作业指导书
4、仪器进入设置测试状态，被测值低于下限值，显示“LLLL”，超过测量范围显示“EEEE”。
5、若开机不设定下限值，直接按启动键，被测物阻值10M以上，显示“EEEE”，然后按复位键，设定下 限值或按常规键，仪器才能进入正常工作状态。
6、只要测量超限，仪器自动切断试验电压，并报警提示，此时只要按复位键，即可返回等待状态。
批准
审核
承办
表格编号：
版别:
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
2/2
实施日期
设备名称 绝缘电阻测试仪 三种测试过程：
仪器型号
MS2675D
仪器编号
1、不设置测试定时值的测试过程：启动后，定时器正计数，直到按下“复位键”或被测量物超限发生报 警时，此过程适用于手控操作测试。
绝缘电阻越限信号：
当被测物在试验电压下的绝缘电阻小于设置时，仪器会发出连续短促的“嘀－嘀”声，并且“不合格” 灯亮，试验电源被切断，此时应按一次复位键，返回等待状态，重新设定参数。
前面板结构示意图：
批准
表格编号：
版别:
审核
承办
文件名称 文件编号
绝缘电阻测试仪作业指导书
版别 受控号
A
页次
1/2
实施日期
设备名称 绝缘电阻测试仪 仪器型号 MS2675D 仪器编号
仪器操作步骤
一、仪器使用前准备工作
1、确认输入电源电压并可靠接通仪器，确仪器电源开关置于OFF位置，确认接地可靠。
2、确认实验平台绝缘可靠，绝缘垫整洁干净，测试线和夹具绝缘良好并可正常工作。
6、若未设置定时时间或测试启动前定时灯未亮，仪器自动手控测试，定时器启动后正计时，直到按下复 位键。
同惠TH2683说明书
电阻类测试仪TH2683/TH2681/TH2681A 型绝缘电阻测试仪69性能特点■智能型、微控制器控制■绝缘电阻或电流显示■测试电压范围：10V-1000V ■绝缘电阻测试范围：100kΩ-1TΩ■清零功能■合格/不合格分选及讯响■Handler和RS232C(选件)性能特点■通用的绝缘电阻测试仪■测试电压范围：10V-500V(TH2681)■测试电压范围：10V-1000V(TH2681A)■指针指示■测试速度快■适应电容器测试的特殊要求■简便的操作过程简要介绍TH2683型绝缘电阻测试仪是一种能快速测量电子元器件、介质材料、设备和电线电缆等绝缘性能的智能型测量仪器。
它独具绝缘电阻/电流双测试：绝缘阻抗、电流、测试电压档、量程档全数显，测试值保持四位有效数字；该产品具有10V-1000V测试电压范围和100KΩ-10TΩ的绝缘电阻测量范围，操作方便，有合格/不合格判别指示，可满足大多数用户之元器件、整机、材料等的检测要求。
简要介绍TH2681/TH2681A型绝缘电阻测试仪是一种通用的、指针指示、能满足各种电子元件、介质材料、整机等绝缘性能测试的仪器，具有测试速度快、稳定性好、操作方便、不良判别功能等特点。
适用于生产线质量保证、进货检验及实验室测量的要求。
TH2681/TH2681ATH2683体积（mm）：275(W)×110(H)×330(D)体积（mm）：270(W)×135(H)×305(D)净重：3.3kg净重：4kg技术参数型号TH2683TH2681TH2681A 电阻测试范围100kΩ-1TΩ100kΩ-1TΩ100kΩ-1TΩ测试准确度±5%±10%测试电压10V/25V/50V/75V/100V/125V/250V /500V/750V/1000V 10V/25V/50V/100V/250V/500V10V/50V/100V/250V/500V/1000V电压准确度±2%测量电流范围≤100μA 控制方式微处理器模拟电路触发方式内部，外部无量程方式自动，手动手动测试速度约3次/秒阻性元件：＜0.5秒 容性元件：0.5-1.0秒分选合格、不合格及不合格讯响（可开关）接口Handler,RS232C(选件)---。
绝缘电阻表型号
绝缘电阻表型号绝缘电阻表型号是一种用于测量电路中绝缘电阻的仪表。
绝缘电阻是指在电气设备或电力系统中，绝缘材料对电流的阻碍能力。
绝缘电阻的大小直接影响着电器设备的安全运行，因此对绝缘电阻的测试和监测显得尤为重要。
在市场上，有许多不同型号的绝缘电阻表可供选择。
下面将介绍几种常见的绝缘电阻表型号及其特点。
1. DY30-2型绝缘电阻表：DY30-2型绝缘电阻表是一种便携式绝缘电阻测量仪表，适用于各种电力、通信、制造业等领域。
该型号的绝缘电阻表具有测量范围广、测量精度高的特点，能够快速准确地测量绝缘电阻值，并具有声光报警功能，方便用户判断电路绝缘状态。
2. ZC25-4型绝缘电阻表：ZC25-4型绝缘电阻表是一种台式绝缘电阻测试仪，适用于电力、通信、电器制造等领域。
该型号的绝缘电阻表采用数字显示，具有测量范围广、测量速度快、操作简便等特点，能够准确地测量绝缘电阻并显示在仪表屏幕上。
3. MY6200型绝缘电阻表：MY6200型绝缘电阻表是一种微机控制的手持式绝缘电阻测量仪表，适用于各种电力设备、电力系统的绝缘电阻测试。
该型号的绝缘电阻表具有测量范围广、测量精度高、数据存储功能强的特点，可以通过USB接口将测量数据传输至电脑进行分析和处理。
4. VC60B型绝缘电阻表：VC60B型绝缘电阻表是一种经济实用的手持式绝缘电阻测试仪表，适用于电力、电力系统、电器制造等行业。
该型号的绝缘电阻表具有测量范围广、测量速度快、体积小巧、重量轻的特点，操作简单方便，适合现场测试使用。
绝缘电阻表的选型应根据实际需要和使用环境来进行。
在选择绝缘电阻表时，需要考虑测量范围、测量精度、使用便捷性等因素。
此外，还应注意绝缘电阻表的质量和可靠性，选择具有良好品质和售后服务的品牌和型号。
对于使用绝缘电阻表进行测量的操作，一般需要先将被测电路与绝缘电阻表连接好，然后根据实际需要设置测量范围和精度，最后进行测量。
在测量过程中，需要保证被测电路处于断电状态，并注意操作安全，避免触电和短路等危险。
TH9320交直流耐压绝缘电阻测试仪器说明书
TH9310/20 系列用户手册 Ver1.1.6
------------------------------
2014.6
TH9310/20 系列仪器使用说明书
Ver1.1.6
目录
第 1 章 开箱安装 ______________________________________________________________ 1 1.1 开箱检查 _____________________________________________________________ 1 1.2 使用注意事项 _________________________________________________________ 2 1.3 移动时的注意要点 _____________________________________________________ 3 1.4 检查电源和保险丝 _____________________________________________________ 3 1.5 连接交流电源线 _______________________________________________________ 4 1.6 接地 _________________________________________________________________ 4 1.7 操作检查 _____________________________________________________________ 5 1.8 仪器的其它特性 _______________________________________________________ 5 第 2 章 操作规范和措施 ________________________________________________________ 6 2.1 禁止的操作行为 _______________________________________________________ 6 2.2 紧急情况的处理 _______________________________________________________ 6 2.3 测试中的预防措施 _____________________________________________________ 6 2.4 高压测试警告 _________________________________________________________ 7 2.5 有故障仪器的危险状态处理 _____________________________________________ 8 2.6 保证长时间无故障使用的条件 ___________________________________________ 8 2.7 日常检查 _____________________________________________________________ 8 第 3 章 仪器面板概述 __________________________________________________________ 9 3.1 前面板说明 ___________________________________________________________ 9 3.2 后面板说明 __________________________________________________________ 11 3.3 多通道模块说明 ______________________________________________________ 12 3.4 仪器性能概述 ________________________________________________________ 13 第 4 章 基本操作 _____________________________________________________________ 17 4.1 仪器界面结构概述 ____________________________________________________ 17 4.2 面板功能界面和参数说明 ______________________________________________ 18 4.2.1 SETUP 测量设置 _______________________________________________ 20 4.2.2 TEST 测试界面 ________________________________________________ 21 4.2.3 SYSTEM 系统界面 ______________________________________________ 22 4.2.4 FILE 文件存储界面。___________________________________________ 24 4.3 测试项目界面和参数说明 ______________________________________________ 26 4.3.1 AC 交流耐压测试参数设定 ______________________________________ 26 4.3.2 DC 直流耐压测试参数设定 ______________________________________ 27 4.3.3 IR 绝缘电阻测试参数设定 _______________________________________ 28 4.3.4 OS 开短路检测测试参数设定 ____________________________________ 29 4.3.5 MF 多路辅助控制设定 __________________________________________ 30 4.4 测试功能原理与使用说明 ______________________________________________ 31 4.4.1 启动测试 _____________________________________________________ 31 4.4.2 测试时延 _____________________________________________________ 31 4.4.3 电压上升 _____________________________________________________ 32
武汉国电华美电气设备有限公司HM2550绝缘电阻测试仪说明书
111111HM2550绝缘电阻测试仪武汉国电华美电气有限公司电话：84663808邮箱：官网： 地址：武汉市汉南区华顶工业园A25-1统一热线：4000-935-230目录1.特性 (2)2.技术指标 (2)3.仪表结构图 (3)4.使用说明 (3)5.电池更换 (4)6.电池充电型 (4)1.特性1-1本仪表适用于高压电力设备,电缆,变压器,电力电容和高压开关等电气测试设备的绝缘测试.1-2本仪表采用电池供电,具有体积小,重量轻,便于携带等优点,仪表内部自动量程转换电路的运用大大提高了仪表的测量上限值.1-3硬质的包装机壳作为必要的配件,仪表各探头的外壳都是塑料的紧密结构,具有很好的密封性和,无3.仪表结构图①测试探头②接地保护端③地端④指示高低范围发光二极管⑤测试按钮⑥功能开关⑦电池盖板⑧充电型直流电源插孔（2520此处为电池检测）4.使用说明特别注意:当测试旋纽按下工作时蜂鸣器发声,提示有高压出现在仪表的接线端和地端(LINE端和EARTH 端),在测试时,确保电路接地,通常仪表的接地保护端(GUARD端)接大地.4-1机械调零功能开关⑥置于OFF位,调表针指示在”∞”刻度上.用起子转动调零螺丝(安装在前面板的中央).4-2电池检查功能开关⑥置于BATT.CHECK位,按下测试按纽⑤,当指针指示在BATT.GOOD区起始端向右，则电池电量足够使仪表正常工作，否则需更换电池或需充电，将功能开关⑥置于OFF位，按下测试按纽⑤并锁住，再按BAAT.CHECK键，即可电池检查.注意：应避免此项长时间检测，因为此时将比绝缘测试时消耗更大的电流.4-3绝缘阻抗测量通常仪表的功能开关⑥置于OFF位，在进行测量时将它置于MΩ或GΩ位，从仪表的地端③和②分别引出两根测试线到被测物的地端和大地,再将仪表的探头①接被测物测试点并按测试纽⑤(顺时针方向旋转后可自锁)既可开始测量.注意:应确保测试电路中不含有易被高压所损害的元件4-4绝缘阻值读取本仪表为了拓宽量程,内部采用了量程自动转换电路,因此表盘为双色刻度显示,上档为绿色区,下档为橙色区,当仪表测量绝缘阻抗时,表盘上如红色发光二极管亮,则绝缘阻值按橙色区内的刻度值读取,如绿色发光二极管亮则绝缘阻值按绿色区内的刻度值读取.根据电压等级,仪表的型号为:HM2550型(2500V,5000V)双档注意:该仪表为水平放置,倾斜将产生读数误差.5.电池更换松开机壳后面板螺丝,打开电池盒盖,换下全部电池.当仪表用于零下温度时,建议使用碱性电池,一般电池可能在零下温度失效.6.电池充电型带有充电电池的新型表具有交,直流两用功能,配备高容量镍氢电池。
绝缘电阻测试仪3125
绝缘电阻测试仪3125简介绝缘电阻测试仪3125是一种可在高压下对电气设备进行测试的电器。
它可以检测电气设备的绝缘电阻，以防止电气事故的发生。
此外，这种测试仪还可以检测设备的接地电阻和电容值。
工作原理绝缘电阻测试仪3125的工作原理基于欧姆定律，该定律表明电器的电流与电压成比例。
在测试期间，测试仪利用高压电源产生高电压并将其施加到电气设备的绝缘上。
然后，测试仪测量通过绝缘的电流。
将此值与实际电压比较，就可以计算出电气设备的绝缘电阻。
使用方法为了保证测量的准确性和安全性，使用绝缘电阻测试仪3125时需要注意以下几点：1.在测试之前需要将设备断电并拆卸出来2.测试仪应该按照国家和地方规定的安全标准使用3.在测试过程中，需要保持测试仪表面干燥和清洁，以免影响测量结果4.测试完成后，必须将测试仪还原为安全状态技术参数•测量范围：100 kΩ ~ 30 GΩ•电压输出：25V， 50V， 100V， 250V， 500V， 1000V•分辨率：0.01 kΩ ~ 100 MΩ•测量误差：±5% ~ ±10%•工作温度：0℃ ~ 50℃•电源：6个AA电池•尺寸：195mm × 130mm × 95mm•重量：1.2 kg应用领域绝缘电阻测试仪3125广泛应用于电力、铁路、石油、电子和通讯等行业中。
特别是在配电室、发电厂、变电站、电机维修和设备安装等领域中，该测试仪尤其受欢迎。
结语绝缘电阻测试仪3125是一种集测量、分析和判断于一体的高性能测试仪。
它能够帮助用户全面了解电气设备的情况，从而更好地维护设备。
如果您需要测试高电压下的电气设备，请选择绝缘电阻测试仪3125。
供配电线路绝缘电阻测试记录
供配电线路绝缘电阻测试记录配电线路的绝缘电阻测试是一种常见的电气安全测试方法，它用于评估电缆绝缘材料的质量和性能。
本文将详细记录一次配电线路绝缘电阻测试的过程和结果。
测试对象：一根长度为100米的二芯电缆，用于输送220V交流电。
测试时间：2024年5月10日上午9时。
测试仪器：绝缘电阻测试仪（型号：IRT5000）。
测试步骤：1.准备工作：确保测试仪器和电缆处于正常工作状态，并进行仪器的校准。
2.测量前准备：将测试仪器的两个测试夹具连接到电缆的两个端点上。
确保夹具与电缆表面接触良好，并没有松动。
3.测量原始电阻：在测试仪器上选择“原始电阻测量”模式，并按下“测量”按钮。
测试仪器将记录下连接线路上的原始电阻值，以确保测试的准确性。
4.绝缘电阻测量：在测试仪器上选择“绝缘电阻测量”模式，并设定测试电压为1000V。
在设定好测试参数后，按下“开始测试”按钮。
测试仪器将输出高压电压，并测量电缆的绝缘电阻。
5.测试结果记录：测试仪器将自动记录下电缆的绝缘电阻值，并显示在屏幕上。
此时，将测试仪器连接到计算机，通过专业软件将数据导出保存。
同时，在测试现场记录下测试时间、设备型号和测试环境等信息。
测试结果：测试结果显示，该根长度为100米的二芯电缆的绝缘电阻为10.5兆欧姆。
根据国家标准，对于此种电缆来说，其绝缘电阻值符合要求，可以正常使用。
备注：1.在测试过程中，注意确保测试仪器的安全操作。
不要触摸高压端子，以免发生触电事故。
2.在测试过程中，应该排除环境湿度对测试结果的干扰。
若测试环境湿度较高，可以使用干燥剂或通风设备进行处理。
3.对于配电线路的绝缘电阻测试，建议定期进行，以确保线路安全可靠。
同时，测试结果应备份保存，以备日后参考。
通过以上记录，可以清晰了解到该次配电线路绝缘电阻测试的过程和结果。
这种测试有助于确保电缆的绝缘材料质量，并保障电缆的使用安全。
绝缘电阻测试仪(500v_1000v_2500v)
电力仪器仪表
线路
C
空间分布电容 E
GUARD LINE EARTH
1 L 2 G 3
图 5 利用屏蔽端屏蔽干扰
其它方面的应用可参考此接法。
四、附件清单
1、仪器主机 2、测试线 3、使用说明书 4、合格证/保修卡 1台 1套 1本 1份
电力仪器仪表
我们的宗旨是不断地改进和完善公司的产品 ， 因此您所使用 的仪器可能与使用说明书有少许的差别 。 如果有改动的话， 我们 会用附页方式告知，敬请谅解！您有不清楚之处，请与公司售后 服务部联络，我们定会满足您的要求。
由于输入输出端子、 测试柱等均有可能带电压， 您在插拔测 试线、电源插座时，会产生电火花，小心电击，避免触电危险 ， 注意人身安全！
指针式绝缘电阻测试仪（500V/1000V/2500V） GOZ-2520
使 用 说 明 书
国自电气有限公司
Goz Electric Co.,Ltd
电力仪器仪表
通用说明书
尊敬的顾客：
感谢您购买国自电气GOZ-2520绝缘电阻测试仪(500v_1000v_2500v)装置。 在您初次使用本仪器前， 请您详细地阅读本使用说明书，将可帮助您熟练地 使用本仪器。
≥1mA 8 节 AA 型电池 -10℃～40℃，最大相对湿度 85％ -20℃～60℃，最大相对湿度 90％ 电路与外壳间电压为 1000V DC 时，最大 2000MΩ 电路与外壳间电压为 2500V AC 时，承受 1 分钟 230mm×190mm×90mm (L×W×H) 2kg 测试线一套，说明书，合格证
请勿在无仪器盖板时操作。如盖板或面板已卸下，请勿操作本产品。 使用适当的保险丝。只可使用符合本产品规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。产品有电时，请勿触摸裸露的接点和部位。 在有可疑的故障时，请勿操作。如怀疑本产品有损坏，请本公司维修人员进行
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
绝缘电阻测试仪型号 RT5200采用嵌入式工业单片机实时操作系统，图形点阵液晶显示器，该系列表具有多种电压输出等级容量大、抗干扰强、数字同步显示、交直流两用、操作简单、自动计算各种绝缘指标(吸收比、极化指数)、各种测量结果具有防掉电功能等特点。
是测量大容量变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的理想测试仪器。
RT-5200绝缘电阻测试仪产品特性
>采用微电脑控制，菜单操作，大屏幕液晶LCD点阵显示，性能稳定，属智能化仪表。
>抗干扰能力强，适合在强电磁干扰环境中测量。
>有50V、100V、250 V、500V、1.0kV、2.5kV、5.0kV、10.0kV共8个电压输出档。
>输出高电压同时也可连续调节。
>自动测量R15、R60、R600，自动计算吸收比、极化指数。
>带载能力强，短路电流约5mA。
>测量范围最大为0 ~10TΩ，自动切换量程。
>模拟条指针与数字显示相结合，形象的表明数据的变化趋势及准确的测量结果。
>随时显示测试时间，且每隔15秒蜂鸣器自动鸣叫提示。
>测量完毕自动泄放高压，高压泄放时间不超过30秒。
>自动测量环境温度、空气湿度及每次测试的日期与时间。
>能保存60组测量结果，且数据20年可不丢失。
>自带RS232串行接口，能与计算机数据通信。
>超大容量9800mAH锂电池，一次充电连续使用30天，具有完善的充电保护功能。
>RS232串口外接打印机(选配)，可打印测量结果，免抄表工作。
>具有全面完善的保护功能，工作可靠性高。
可选配功能：
1.打印机
2.泄露电流和吸收电容
可定制参数：
1.测量范围：0~20TΩ
2.短路电流：5mA/6mA/8mA/10mA
RT-5200绝缘电阻测试仪型号产品参数
额定测试电压50V、100V、250 V、500V、1.0kV、2.5kV、5.0k、10.0kV（共8个电压输出档，输出高电压同时也可连续调节）
测量上限值100GΩ~ 10TΩ测量下限值0.1MΩ
输出电压误差±5%
短路电流约5mA
准确度等级 3.0级
下半量程范围误差±( 2%·Rx + 1d ) 上半量程范围误差±( 3%·Rx + 2d ) 高压显示误差±( 3%·Ux + 1d ) 温度测量误差±0.5℃
空气湿度测量误差±2%RH
供电电源14.8V 锂电
一次充电使用时间30天每天10次DAR和5次PI测试
绝缘电阻> 500 MΩ（测试线与机壳间）
耐压AC10.0kV 50Hz 1min（测试线与机壳间）工作温度与湿度0℃~ + 40℃< 85%RH
贮存温度与湿度- 20℃~ + 50℃< 90%RH
外形尺寸270（L）×240（W）×165（H）（mm）
重量≈4.5kg
以上就是RT-5200高压数显绝缘电阻测试仪的相关内容，如果你想详细了解绝缘电阻测试仪型号RT-520的产品信息，欢迎来电咨询。
