三端可调双电源稳压电路
三端稳压电路仿真
将各元件按照实际电路连接方式，在仿真软件中构建电路图 。
设置仿真参数
设定输入电压和负载
根据实际应用情况，设定合适的输入电压和 负载值。
设置仿真时间
确定仿真时间范围，以便观察电路在不同时 间点的动态变化。
调整元件参数
根据实际元件的参数值，调整仿真模型中的 元件参数。
运行仿真并分析结果
01
感谢您的观看
THANKS
仿真结果与实际应用的对比
实际测试数据
将仿真结果与实际测试数据进行对比，可以验证仿真模型的准确性和可靠性。
误差分析
通过对比仿真结果和实际测试数据，可以对误差进行分析，找出可能的原因，并进一步优化仿真模型 。
仿真结果的优化建议
参数调整
根据仿真结果，可以对电路参数进行调 整，以优化电路的性能。
VS
改进措施
三端稳压电路仿真
目录
• 引言 • 三端稳压电路基础知识 • 三端稳压电路仿真软件介绍 • 三端稳压电路仿真过程 • 仿真结果分析 • 结论与展望 • 参考文献
01
引言
主题简介
三端稳压电路是一种常见的电子电路， 它具有稳定输出电压、提高电源效率 等优点，被广泛应用于各种电子设备 中。
三端稳压电路仿真是一种利用计算机 软件模拟三端稳压电路性能的方法， 通过仿真Байду номын сангаас以预测电路的实际工作效 果，为电路设计和优化提供依据。
提高其性能和应用范围。
实际应用前景
随着电子技术的不断发展， 三端稳压电路在各种领域的 应用越来越广泛。未来可以 进一步探索其在新能源、物 联网等领域的应用前景。
07
参考文献
参考文献
MLA格式
主要用于文学领域的论文引用。
0-12V三端集成稳压可调电源
三端集成稳压可调电源
如下图所示，此电路的核心器件是W7805。
7805将调整器，取样放大器等环节集于一体，内部包含限流电路、过热保护电路、可以防止过载。
具有较高的稳定度和可靠性。
W7805属串联型集成稳压器。
其输出电压是固定不变的，这种固定电压输出，极大的限制了它的应用范围。
如果将W7805的公共端即3脚与地断开，通过一只电位器接到-5V左右的电源上，就可以在改变电位器阻值的同时，使集成稳压器的取样电压及输出电压都随之改变。
图中RP1就是为此而设计的。
只要负电压的大小取得合适便能使输出电压从0V起连续可调，输出电压的最大值由W7805的输入电压决定，本稳压器0V~12V可调。
VD3整流，C2滤波，VD4
稳压后提供5V负电压。
元件选择
变压器应选用5VA，输出为双14V；二极管VD1~VD4选用1N4001；VDW选用稳压值为5-6V的2CW型稳压管；RP1用普通电位器；RP2为微调电阻。
IC用7805；其它元件参数图中已注明，无特殊要求。
电路调试
元件焊接无误后可通电调试，首先测b点对地电压，空载时应在18V左右；d点电压大约为-5.5V--6V，如不正常，可重点检查VD3，C2，R1，VDW，RP2等元件，然后再测量输出电压，旋动RP1，万用表指针应能在较大范围变动，说明稳压器工作正常；最后调整RP2，先将RP1旋至阻值最小，微调RP2使输出电压为零，再旋动RP1，输出电压即可在0--12V之间变化。
这样一切OK！。
项目三 双路可调直流稳压电源安装与调试 [修复]
![项目三 双路可调直流稳压电源安装与调试 [修复]](https://img.taocdn.com/s3/m/9dc5d18fb307e87100f696aa.png)
4.稳压部分主要由三端可调集成稳压电路LM317和LM337组成。为
使输出电压在一定范围内可调，LM317、LM337控制端通过可调电位 器接地，为提高调节精度，保证输出电压连续可调，电路中RP选用精 密可调电位器。
（一）分析双路可调直流稳压电源电路结构和工作原理
双路可调直流稳压电源电路由电源输入变压器、整流电 路、滤波电路、稳压电路四部分组成。
1.变压器为次级线圈中心抽头双输出降压变压器，将输入的220V 交流电转变为满足电路需要的大小相等、极性相反的一对输出电压。
2.整流电路采用单相桥式整流电路。为减小整流二极管从导通到截 止的反向恢复时间，本电路采用具有超快恢复特性的MUR220整流二极 管，每只整流二极管并联一支0.01uF的无极性电容器，提高电源抗高频 干扰的能力。
1.元器件识别与检测
(1)正确选择元器件； (2)元器件分类按序号摆放； (3)用万用表检测元器件质量； (4)多余的元器件装回元器件袋。
2.元器件安装、焊接
(1)根据印刷板安装要求对元器件引脚成形； (2)安装元器件：正确安装元器件，安装次序先低后高、先小后大、 先中央后四周，元件体位置居中、高度适当、标识清晰可见； (3)焊接引脚：焊点大小适宜、高度适当、形状合标、色泽明亮； (4)引脚剪切：剪脚留头。
根据给定的电路原理图，分析电路结构组成、元器件作用 及电路功能。
1.三端可调集成稳压电路LM317、LM337
LM317/LM337为三端可调集成稳压电路，电压输出范围是±1.25V～ ±37V，其中LM317为正电压输出，LM317为负电压输出，负载电流最大 为1.5A。LM317/LM337的使用非常简单，仅需两个外接电阻来设置输出电 压，并且输出电压连续可调。
三端稳压电路分析与制作
三端稳压电路分析与制作
三端稳压电路是一种常用的电子电路，用于保持输出电压稳定不变，不受输入电压波动的影响。
它由三个主要元件组成：功率二极管、稳压二极管和输出电容。
在这篇文章中，我们将介绍三端稳压电路的原理、工作方式，并演示如何制作一个基本的三端稳压电路。
三端稳压电路的原理是通过稳压二极管将输入电压分配到负载上，使得输出电压保持在稳定的水平。
当输入电压发生变化时，稳压二极管会自动调整其阻值，以保持输出电压不变。
这种稳压效果比普通的稳压电路要好，因为它可以在更广泛的输入电压范围内工作。
三端稳压电路的工作原理可以分为两个阶段：稳压和调整。
在稳压阶段，稳压二极管会将任何过量的电流导通到地，阻止其流向负载。
在调整阶段，稳压二极管会自动调整其电阻值，使输出电压保持在预设的水平。
这样就可以实现输出电压的稳定性。
下面是一个简单的三端稳压电路的制作步骤：
1.收集所需材料：稳压二极管、功率二极管、输出电容和调节电阻。
2.绘制电路图：根据电路原理图绘制出详细的电路图，标出每个元件的正负极。
3.焊接元件：将稳压二极管、功率二极管、输出电容和调节电阻按照电路图的连接顺序进行焊接。
4.连接电源：将输入电源连接到电路的输入端，并将负载连接到输出端。
5.调试电路：通电后，用万用表测试输出电压是否在预设范围内，如果不在范围内，可以调整调节电阻的阻值来调节输出电压。
6.测试电路：最后，通过连接负载来测试电路是否正常工作，输出电压是否稳定。
总结：。
三端可调稳压电源的制作

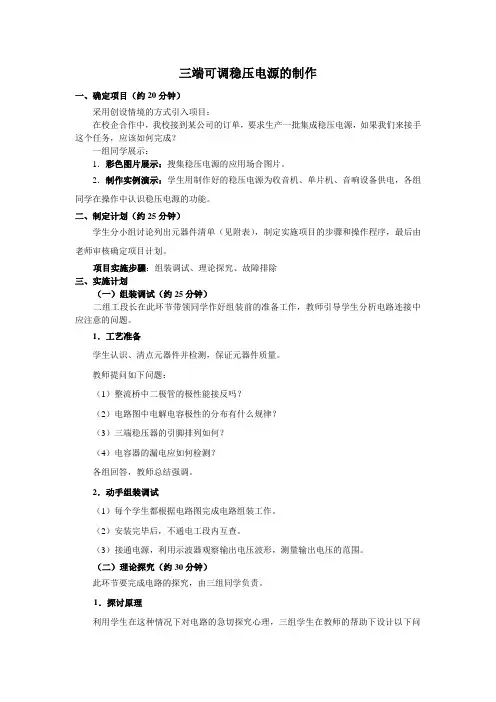

三端可调稳压电源的制作一、确定项目（约20分钟）采用创设情境的方式引入项目：在校企合作中，我校接到某公司的订单，要求生产一批集成稳压电源，如果我们来接手这个任务，应该如何完成？一组同学展示：1．彩色图片展示：搜集稳压电源的应用场合图片。
2．制作实例演示：学生用制作好的稳压电源为收音机、单片机、音响设备供电，各组同学在操作中认识稳压电源的功能。
二、制定计划（约25分钟）学生分小组讨论列出元器件清单（见附表），制定实施项目的步骤和操作程序，最后由老师审核确定项目计划。
项目实施步骤：组装调试、理论探究、故障排除三、实施计划（一）组装调试（约25分钟）二组工段长在此环节带领同学作好组装前的准备工作，教师引导学生分析电路连接中应注意的问题。
1．工艺准备学生认识、清点元器件并检测，保证元器件质量。
教师提问如下问题：（1）整流桥中二极管的极性能接反吗？（2）电路图中电解电容极性的分布有什么规律？（3）三端稳压器的引脚排列如何？（4）电容器的漏电应如何检测？各组回答，教师总结强调。
2．动手组装调试（1）每个学生都根据电路图完成电路组装工作。
（2）安装完毕后，不通电工段内互查。
（3）接通电源，利用示波器观察输出电压波形，测量输出电压的范围。
（二）理论探究（约30分钟）此环节要完成电路的探究，由三组同学负责。
1．探讨原理利用学生在这种情况下对电路的急切探究心理，三组学生在教师的帮助下设计以下问题：（1）此电路由几部分组成？（2）各部分作用是什么？三组总结工作过程：直流电源通过整流、滤波、稳压实现交流电到脉动直流电再到稳恒直流电的转换。
在理解了电路的整体工作情况后，又提出：（3）怎样使电路输出直流电压大小发生变化？（4）调节电位器的大小与输出电压大小到底是什么关系呢？（5）为什么调节电位器可以改变输出电压大小？。
突破难点：教师提示，学生实验探究提示一：通电时调节R2并测量R1上的电压值变化大吗？提示二：断电时测此时R1、R2的比值并与其电压比值对比，有什么结果？说明两电阻什么关系？2．运用提高教师出示四块改装过的电路板，引发学生的深入思考，学以致用。
三端可调集成稳压电路(中级电工技能考核)
5.故障分析:
（1）电路不能调压: Uo =1.25V左右不可调，考虑可变电阻R2 上下两端 是否接在一起(中心端判断错误所致)。 （2） 电路无输出电压： 检查基准电压UREF 及输入电压是否正常，是否有 虚焊故障。
（4）利用三端集成稳压器组成恒流源
三端集成稳压器可 做恒流源使用,电路见 图16.11和16.12。
（6）电路中，通常可不外接电容，当稳压器离 波电容较远时，需外接旁路电容Ci ，一般取 0.1µ F。 Ci作用：抵消输入端接线较长时的电感效 应,防止自激振荡,抵制高频干扰。 Co =1µ F，减小低频干扰，改善瞬态响应。
4.安装注意事项：
（1）电阻应紧靠近稳压器附近安装。 （2）稳压块离滤波电容较远时，应接电容Ci （3）稳压器是靠外接电阻来调节输出电压的， 为保证输出电压的精度和稳定性，应选择 高精度的电阻。
VREF RP VO = VREF + RP I a RP 1.25 (1 ) R1 R1
（4）保证 Ui - Uo>(2.5~3)V
即有一定压差，有压差就会产生功耗，而 这些功耗一般都转换为热量，因此，在使 用中应加足够尺寸的散热器。 （5）取值：R1 ：120~240 KΩ R2 ：2~5 KΩ （即可变电阻 RP ） 该电路可调范围（理论上）： R2=0， Uo=1.25V； R2=3.6 KΩ ， Uo=16.25V 因实际输入电压 Ui =10V， 则带负载后，实际输出电压Uo =1.25~7V ， Io =1.2A
焊接与安装：
• 1．根据自己画出的电路安装图，照图焊接安 装。 • 2．焊接前，先要对电路板进行清整，不允许 在电路板上用铅笔、圆珠笔画线条及符号、保 证电路板整洁。 • 3．焊接元件前，先要对元器件进行检查测试， 对二、三极管进行正常与否的判别，对电位器 进行阻值变化平滑性的检查。
三端可调稳压电源
2．三端可调集成稳压器应用电路设计示例用三端可调集成稳压器设计一个连续可调稳压电源，主要技术指标和要求为：①输入交流电压220V，50Hz，允许上下波动±10%；②输出直流电压为1.5~15V连续可调，输出电流1A；③电压调整率Su<0.1%/V；④电流调整率Si<1%；⑤要求电路具有过电流、过电压和过热保护功能。
设计说明如下。
(1)集成芯片选用。
设计任务要求输出直流电压1.5~15V, 输出电流IA,选用一片CW317来实现，其输出直流电压为1. 2~37V连续可调，最大输出电流 1. 5A，电压调整率Su<0.05%/V, 电流调整率Si<1%, CW317芯片具有过电流、过电压和过热保护功能，符合设计要求。
(2）电路选择。
所设计的直流稳压电源原理图，如图3一9所示。
图3一9设计的直流稳压电源原理图(3)元器件选择与电路参数计算1)变压器选择计算选择整流变压器二次绕组的U 2和I 2。
整流变压器的一次绕组接220V 交流电压，下面计算变压器二次绕组的电压U 2和变压器容量P 。
查阅三端可调稳压器资料可知，该器件输入端的电压U 1一般要比其输出端电压高3V 左右，为保证在220x(1-10%）V, 即198V 时，仍高3V,因此可选U 1为23V 。
U I 是变压器二次绕组整流滤波后的直流电压，桥式整流电容滤波电路U 1=1.2U 2整流变压器二次绕组的U 2可选20V 。
在有电容滤波的整流电路中，整流管的电流不是正弦波，变压器二次绕组的有效值I 2是输出电流I 0的1.5~2倍，若按2倍考虑，则I 2=2I OM =2×1A=2A由此可得整流变压器的容量为P= U 2 I 2=20V ×2A=40V ·A考虑到变压器效率，在选用变压器时，应将P 2除以效率η。
查表2-1，得40V ·A 变压器η=0. 8,整流变压器的容量为40V ·A ÷0.8=50V ·A选择二次电压为20V ，二次电流为2A, 容量为50V ·A 的变压器。
lm37可调稳压电源制作报告
电子制作设计报告题目：LM317型可调稳压电源学号：38381115117姓名：张宏教学院：信息工程学院专业班级：2015级软件班指导教师：张辉完成时间： 2015年11月12日目录1. 课程实践目的.................................. 错误!未定义书签。
2. 硬件电路制作 (2)2.1电路理论分析 (2)2.2主要制作过程和步骤 (2)2.3制作过程中注意事项 (2)3. 测试方案与测试结果 (3)3.1测试仪器 (4)3.2作品测试及性能数据 (4)4. 制作总结 (4)1.课程实践目的该设计主要利用可调式稳压器LM317实现直流稳压电源的正负输出可调性。
整个电源主要由变压器、整流电路、滤波电路，以及稳压电路几部分组成。
其体积小，稳定性好且性价比较高。
而且灵活的可调性，控制效果良好。
该电源可广泛运用于电力电子、仪表、控制等实验场合。
2. 硬件电路制作2.1电路理论分析LM317 是美国国家半导体公司的三端可调正稳压器集成电路。
我国和世界各大集成电路生产商均有同类产品可供选用，是使用极为广泛的一类串连集成稳压器。
LM317 的输出电压范围是 1.2V 至 37V，负载电流最大为 1.5A。
它的使用非常简单，仅需两个外接电阻来设置输出电压。
此外它的线性调整率和负载调整率也比标准的固定稳压器好。
LM317 内置有过载保护、安全区保护等多种保护电路。
通常 LM317 不需要外接电容，除非输入滤波电容到 LM317 输入端的连线超过 6 英寸（约 15 厘米）。
使用输出电容能改变瞬态响应。
调整端使用滤波电容能得到比标准三端稳压器高的多的纹波抑制比。
LM317 能够有许多特殊的用法。
比如把调整端悬一般当整流输出电流大时，必须用电解电容滤波稳压；输出电流小时，用一般电容或电解电容滤波都可以，如果对直流输出电压有纹波系数要求或者为了防止高频噪音，用电解电容和小容量无极性电容并联使用效果较好。
三端可调式集成稳压器
三端可调
式集成稳压器余姚市职成教中心学校
陈雅萍
三端可调式集成稳压器的分类：
CW317、LM317（输出正电压）CW：表示国产稳压器。
CW337、LM337（输出负电压）LM：表示由美国国家半导体公司生产。
第二代三端集成稳压器
特点：输出可调，稳定性优于固定式。
三端可调式集成稳压器
——外形与引脚排列
三端可调式集成稳压器的外形、引脚排列
CW317
3(IN)
2(OUT)1(ADJ)
三端可调式集成稳压器图形符号
CW337
1(ADJ)
2(IN)
3(OUT)
L 表示0.1A ，M 表示0.5A ，无字母表示1.5A 。
输出电流：
三端可调式集成稳压器
——基本电路
1.25V：是CW317的基准电压。
VD 1、VD 2：为保护二极管。
CW317组成的基本电路
VD1
VD1VD 2
VD 1 ：
调节输出电压范围，1.25~37V。
p R
三端可调式集成稳压器
——应用拓展
正、负电压输出的三端可调式集成稳压器
1.电路对称。
2.输出电压在±（1.2~20V）之间可调。
电路特点：
3.正负电源也可单独使用。
三端可调式集成稳压器
1.分类、外形、引脚及图形符号
2.基本电路
3.应用拓展（略）317输出正电压337输出负
电压。
三端稳压管稳压电路设计方法及案例分析
三端稳压管稳压电路设计方法及案例分析1.直流稳压电源组成直流稳压电源能把220V的工频交流电转换为极性和数值均不随时间变化的直流电，其结构框图如图1.24所示。
图1.24 直流稳压电源的组成由图可知，直流稳压电源一般由变压器、整流电路、滤波电路和稳压电路4 部分组成。
各部分作用如下：电源变压器的作用是为用电设备提供合适的交流电压，如本项目中采用的变压器可实现220V输入、双18伏交流电输出，由于在电工基础中已经涉及，在这儿就不再作详细介绍；整流器的作用是把交流电变换成单相脉动的直流电；滤波器的功能是把单相脉动直流电变为平滑的直流电；稳压器的作用是克服电网电压、负载及温度变化所引起的输出电压的变化，提高输出电压的稳定性。
直流稳压电源的原理图也是由上述 4 部分组成，如图1.25 所示。
图1.25双15V输出直流稳压电源原理图器件清单见表1-2。
表1-2音频放大电路输入级器件清单接下来介绍整流电路、滤波电路及稳压电路的组成及工作原理。
2.整流电路⑴单相半波整流电路图1.26(a)所示为单相半波整流电路。
由于流过负载的电流和加在负载两端的电压只有半个周期的正弦波，故称半波整流。
由图 1.26(b)所示波形可知，半波整流把图像的负半周削掉了，整流后电压的有效值接近整流前的一半，效率低，故一般不采用半波整流。
⑵单相桥式整流电路图1.27(a)所示为单相桥式整流电路；图1.27(b)为等效画法，其中VD1～VD4为四个整流二极管，也常称之为整流桥；图1.27(c)为波形图。
桥式整流电路各参数计算如下。
①输出平均电压)(AV O U 。
由o u 波形可知，桥式整流是半波整流的2倍，即22)(9.022U U U AV O ≈=π(a) 半波整流电路 (b) 波形图图1.26 半波整流电路及波形(a) 单相桥式整流电路 (b) 等效画法 (c) 波形图图1.27 整流电路及波形②流过二极管的平均电流 ID(A V)。
三端可调稳压电源的设计安装与调试
三端可调稳压电源的设计安装与调试一、实验目的1、比较桥式整流、滤波与稳压电源的的特点2、掌握稳压系数、电源内阻的测量方法3、掌握三端可调稳压电源的调试方法二、原理和方法1、半波整流滤波、全波、桥式整流滤波的输出电压整流滤波比较表12、三端稳压块简介三端稳压器比较表2型号输出电流输出极性输入输出压差管脚排列输出电压范围78 XX 78XX 1.5A+固定2—3V XX（V）78MXX500mA78LXX100mA79 XX 79XX 1.5mA—固定2—3V XX（V）79MXX500mA79LXX100mALM317 0.1—1.5A+可调<40V1.2—37（V）LM337 0.1—1.5A—可调<40V1.2—37（V）3、衡量稳压电源的性能指标：纹波系数：整流的目的是要得到直流电，因此输出的交流分量越小越好。
纹波系数 =交流分量的总有效值/ 直流分量74电源内阻：指输入电压不变时，由负载的变化而引起的输出电压的变化与输出电流的变化之比。
即：稳压系数：指负载不变，电网电压变化±10%(200V 或240V)时，输出的直流电压的相对变化量与输入直流电压的相对变化量之比。
即：0'0|/=∆--==∆∆∆=O cc c ooo O c c o o u I u u u u u u I u u u u S 其中用晶体管毫伏表测量整流/滤波的交流分量；用万用电表的直流电压档测量直流电压分量三、实验内容 1、实验线路说明实验线路如图1所示：R 的两端固定电压在1.25V ，流过的电流为1.25/R ，则U O =I R R+[I R +I ADJ ]R W ，所以I ADJ =50uA<<I R ,U O ≈I R (00=∆∆∆-=i u I u R76R W +R)=1.25(1+ R W /R) 即：将R 固定，只要调节R W ，即可改变稳压电源的输出电压。
三端稳压集成电路7812引脚图及参数
7812压电路图三端稳压集成电路使用时要
请问7812的输入输出端连接电容的目的是什么？
1.滤波，虑除交流噪声是输出电流更平稳；
2.提供储备电流，当需要突发大电流时变压器不够用时电解电容可以补充瞬间的不足。
不连有什么坏处？
与前面说的情况正相反。
还有就是我用220V-12V的变压器输出端连上7812想得到直流12V电源，为什么7812会热得发烫啊？
7812只是稳压电路，前面的整流元件必不可少，7812最大可以提供1.5A电流，而且必须加散热片。
问题补充：像我这样的输入输出需要并多大的电容啊？
这要根据所需电流来选取，一般有2200u足够了，再大浪费，最好在输出端在并连一只220u 电解和一只0.1u电容，这只0.1u小电容对减小电源高频内阻非常有效！。
可调稳压电源电路图大全(八款可调稳压电源电路设计原理图详解)
可调稳压电源电路图设计（一）简易可调稳压电源采用三端可调稳压集成电路LM317，使电压可调范围在1.5～25V，最大负载电流1.5A。
其电路如图所示。
电路工作原理：220V交流电经变压器T降压后，得到24V交流电；再经VD1～VD4组成的全桥整流、C1滤波，得到33V左右的直流电压。
该电压经集成电路LM317后获得稳压输出。
调节电位器RP，即可连续调节输出电压。
图中C2用以消除寄生振荡，C3的作用是抑制波纹，C4用以改善稳压电源的暂态响应。
VD5、VD6在当输出端电容漏电或调整端短路时起保护作用。
LED为稳压电源的工作指示灯，电阻R1是限流电阻。
输出端安装微型电压表PV，可以直观地指示输出电压值。
元器件的选择与制作：元器件无特殊要求，按图所示选用即可。
制作要点：①C2应尽量靠近LM317的输出端，以免自激，造成输出电压不稳定；②R2应靠近LM317的输出端和调整端，以避免大电流输出状态下，输出端至R2间的引线电压降造成基准电压变化；③稳压块LM317的调整端切勿悬空，接调整电位器RP时尤其要注意，以免滑动臂接触不良造成LM317调整端悬空；④不要任意加大C4的容量；⑤集成块LM317应加散热片，以确保其长时间稳定工作。
可调稳压电源电路图设计（二）大电流可调稳压电源电路此稳压电源可调范围在3.5V～25V之间任意调节，输出电流大，并采用可调稳压管式电路，从而得到满意平稳的输出电压。
工作原理：经整流滤波后直流电压由R1提供给调整管的基极，使调整管导通，在V1导通时电压经过RP、R2使V2导通，接着V3也导通，这时V1、V2、V3的发射极和集电极电压不再变化（其作用完全与稳压管一样）。
调节RP，可得到平稳的输出电压，R1、RP、R2与R3比值决定本电路输出的电压值。
元器件选择：变压器T选用80W～100W，输入AC220V，输出双绕组AC28V。
FU1选用1A，FU2选用3A～5A。
VD1、VD2选用6A02。
PC7808(中文资料)系列三端稳压电路
第 1 页共 12 页版本：2023-03-B1该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。
其主要特点如下：● 输出电流：>1A ● 外接元件少，适用性强● 内置过温、过流保护● 内部设有输出晶体管安全区补偿● 固定输出：5V/8V/9V/12V/15V ● 封装形式：TO220/TO263/TO252PCS/管管/盒PCS/盒引脚间距：2.54mm50 PCS/管20 管/盒1000 PCS/盒塑封体尺寸：10.0mm×8.7mm 引脚间距：2.54mm50 PCS/管20 管/盒1000 PCS/盒塑封体尺寸：10.0mm×8.7mm 引脚间距：2.54mmPC7805/08/09/12/15该系列为固定电压的三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。
该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以大于1A 。
PC7805/08/09/12/15-AX-QT-N061深圳市集芯微电子*************第 2 页共 12 页版本：2023-03-B1TO263 800PCS/盘 800PCS/盒塑封体尺寸：10.15mm×8.70mm 引脚间距：2.54mm TO263 800PCS/盘 800PCS/盒塑封体尺寸：10.15mm×8.70mm 引脚间距：2.54mm TO263 800PCS/盘 800PCS/盒塑封体尺寸：10.15mm×8.70mm 引脚间距：2.54mm TO263 800PCS/盘 800PCS/盒塑封体尺寸：10.15mm×8.70mm 引脚间距：2.54mm TO2522500PCS/塑封体尺寸：引脚间距：2.3mmPC7805JG252.TR PC7805PC7808PC7808JI263.TR PC7809PC7809JI263.TR PC7812PC7812JI263.TR PC7815JI263.TR PC7815第 3 页共 12 页版本：2023-03-B1INPUTOUTPUTCOMMON第 4 页共 12 页版本：2023-03-B1TO220TO263TO2522.31 INPUT ℃/WTO252 28TO220 17 TO263 18 TO252 19— 150 ℃—-65～150 ℃TO220 245 ℃TO263 245 ℃TO252 260 ℃J(max)JA amb 意允许的环境温度中最大允许的功耗为P D = (T J(max) −T amb )/θJA 。
三端双电源可调稳压电源电路
三端双电源可调稳压电源电路
可调三端稳压电路是依靠外接电阻
来调节输出电压的，为保证输出电压的精度和稳定性，要选择精度高的电阻
，同时电阻要紧靠稳压器
，防止输出电流在连线上产生误差电压。
图所示为三端双电源可调稳压电源
电路的典型应用电路，此可调三端稳压电路
输出电压为
图是由LMl17和LM137组成的正、负输出电压三端双电源
可调稳压电源
电路。
电路中的V REF=V31（或V21）=1.2V，R1和R1'=（120~240）Ω,为保证空载情况下输出电压稳定，R2和R2'不宜高于240W.R2和R2'的大小根据输出电压调节范围确定。
该电路输入电压们分别为±25V，则输出电压可调范围±（1.2V~20V）。
7815稳压电源电路图
7815稳压电源电路图连续可调的双电源（正负对称电源）。
此电路由一块７８１５和一块７９１５三端稳压器对称连接，即可获得一组正负对称的稳压电源，而且输出电压值可各自单独调节，也可同步调节。
电路如图所示，由变压器输出的交流双１８Ｖ电压经Ｄ１～Ｄ４整流，Ｃ１、Ｃ２滤波得到一直流电压，其中变压器双电源的中心抽头作为公共接地端，然后分别把该直流电压正负极接入７８１５的①脚和７９１５的③脚。
７８１５的③脚接到电位器Ｗ２的滑动触片“ｄ”上，７９１５的①脚接到电位器Ｗ１的滑动触片“Ｃ”上。
当将触片“Ｃ”滑到“０”端接地时，调节Ｗ２，即可从“ａ”端得到“＋６～＋１５Ｖ”的正向可变电压；若将触片“ｄ”滑到“０”端接地，调节Ｗ１，在“ｂ”端就可得到“－６～－１５Ｖ”的负向可变电压，将Ｗ１、Ｗ２换成同轴电位器，将获得正负对称的可调电源，输出电压值在±６Ｖ～±１５Ｖ之间连续可调，可达到同步调节的目的。
本电路的７８１５、７９１５三端稳压块上应加装散热片，做散热用。
如图所示7815稳压电源电路图7915/LM7915应用电路作者：本站来源： 发布时间：2008-10-14 16:18:24 [收藏] [评论]7915/LM7915应用电路*Required if regulator is separated from filter capacitor bymore than 3". For value given, capacitor must be solidtantalum. 25μF aluminum electrolytic may be substituted.†Required for stability. For value given, capacitor must be solid tantalum. 25μF aluminum electrolytic may be substituted.Values given may be increased without limit.For output capacitance in exces s of 100μF, a high currentdiode from input to output (1N4001, etc.) will protect theregulator from momentary input shorts.7915Typical Applications (Continued)Load Regulation at DIL = 1A 40mV 2mVOutput Ripple, CIN = 3000μF, IL = 1A 100 μVms 100 μVmsTemperature Stability 50mV 50mVOutput Noise 10Hz £ f £ 10kHz 150 μVms 150 μVms*Resistor tolerance of R4 and R5 determine matching of (+) and (−) outputs. **Necessary only if raw supply filter capacitors are more than 3" from regulators.。
三端稳压7805和7905稳压原理及典型电路
三端稳压7805和7905稳压原理及典型电路三端稳压器是一种常见的电子元件，广泛应用于各种电子设备中。
其中，7805和7905是两种常见的三端稳压器。
下面将具体介绍7805和7905的稳压原理及典型电路。
1.稳压原理7805是一种正向稳压器，主要用于将输入电压转换为稳定的5V输出电压。
它的稳压原理主要基于一个稳压二极管和一个NPN型晶体管组成。
当输入电压大于5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压小于5V时，稳压二极管为正向偏导通状态，而晶体管则处于截止状态，此时输出电压为5V。
2.典型电路7805的典型电路如下所示：该电路主要由以下几个部分组成：-输入滤波电容（C1）：用于滤波输入电压的波动。
-稳压二极管（D1）：用于控制输出电压为稳定的5V。
-输出滤波电容（C2）：用于滤波输出电压的波动。
-NPN晶体管（T1）：用于控制稳压二极管的导通和截止。
具体工作原理如下：1. 当输入电压Vin大于5V时，稳压二极管处于反向偏导通状态，多余的电压通过稳压二极管D1引流到地。
2. 当输入电压Vin小于5V时，稳压二极管处于正向偏导通状态，晶体管T1的基极电压为0V，晶体管截止，而稳压二极管导通，保持输出电压为5V。
1.稳压原理7905是一种负向稳压器，主要用于将输入电压转换为稳定的-5V输出电压。
它的稳压原理与7805类似，都是基于稳压二极管的控制工作。
当输入电压小于-5V时，稳压二极管会处于反向偏导通状态，将多余的电压通过二极管导通到地。
当输入电压大于-5V时，稳压二极管为正向偏导通状态，输出电压为-5V。
2.典型电路7905的典型电路如下所示：该电路与7805的典型电路类似，主要包括输入滤波电容（C1）、稳压二极管（D1）、输出滤波电容（C2）和NPN晶体管（T1）。
工作原理也与7805类似。
总结：三端稳压器是一种常见的电子元件，其中7805和7905是两种常见的稳压器。
可调三端稳压器应用电路方案
可调三端稳压器应用电路方案可调三端稳压器是一种常见的电子电路元件，广泛应用于各种电子设备中。
它的作用是在电路中提供稳定的直流电压，保证电路正常运行。
本文将深入讨论可调三端稳压器的应用电路方案，以及我对其观点和理解。
一、可调三端稳压器的基本原理和结构可调三端稳压器是基于稳压芯片构建的电路，其基本原理是利用负反馈的方法来实现稳定输出电压。
它由输入端、输出端和调节端组成，通过参考电压和电阻分压的方式，使得输出电压保持在设定值附近。
常见的稳压芯片有LM317、LM1117等。
二、可调三端稳压器的应用电路方案1. 定电流驱动方案在某些电路中，需要提供稳定的定电流驱动电源。
可调三端稳压器可以通过适当的电路配置来实现这一要求。
通过在调节端接入一个合适的电阻，可以使稳压芯片输出的电压和电流保持恒定，从而实现定电流驱动。
2. 恒流源电路方案恒流源电路在一些特定应用中非常重要，如LED驱动电路、运算放大器偏置电流源等。
可调三端稳压器可以作为恒流源电路的核心部件，通过合适的电路连接和调节元件的值来实现恒定的输出电流。
3. 低噪声电源方案在一些对电源噪声要求较高的应用中，如高灵敏度的测量仪器、音频放大器等，可调三端稳压器可以通过添加合适的滤波电路来减小输出端的噪声。
通过合理设计和选择滤波电路元件，可以将输出电源的噪声降至最低。
4. 多通道输出方案在一些特殊应用中，需要提供多个稳定的输出电压。
可调三端稳压器可以通过并联或级联连接的方式实现多通道输出，以满足不同的电路需求。
通过适当调节每个稳压芯片的输出电压和输出电流，可以灵活满足不同的应用要求。
三、我对可调三端稳压器应用电路方案的观点和理解可调三端稳压器是一种非常实用的电路元件，可以应用于各种电子设备中。
我认为，选择合适的电路方案对于保证电路稳定性和功能的发挥非常重要。
在实际应用中，根据具体需求选择合适的稳压芯片和电路配置非常关键。
不同的应用场景可能需要不同的参数和特性，并且需要根据电路的工作环境和要求进行合理的优化设计。
