塔式起重机附着装置的计算机辅助设计

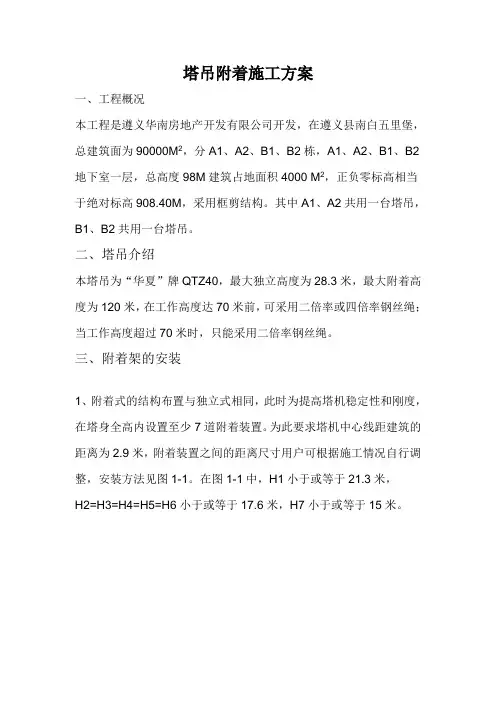

QTZ63塔吊附着施工方案及计算书.
塔吊附着施工方案一、工程概况本工程是遵义华南房地产开发有限公司开发，在遵义县南白五里堡，总建筑面为90000M2，分A1、A2、B1、B2栋，A1、A2、B1、B2地下室一层，总高度98M建筑占地面积4000 M2，正负零标高相当于绝对标高908.40M，采用框剪结构。
其中A1、A2共用一台塔吊，B1、B2共用一台塔吊。
二、塔吊介绍本塔吊为“华夏”牌QTZ40，最大独立高度为28.3米，最大附着高度为120米，在工作高度达70米前，可采用二倍率或四倍率钢丝绳；当工作高度超过70米时，只能采用二倍率钢丝绳。
三、附着架的安装1、附着式的结构布置与独立式相同，此时为提高塔机稳定性和刚度，在塔身全高内设置至少7道附着装置。
为此要求塔机中心线距建筑的距离为2.9米，附着装置之间的距离尺寸用户可根据施工情况自行调整，安装方法见图1-1。
在图1-1中，H1小于或等于21.3米，H2=H3=H4=H5=H6小于或等于17.6米，H7小于或等于15米。
①、附着点的强度应满足塔机对建筑物的荷载，必要时应加配筋或提高砼标号。
②、附着筐尽量设置在塔身标准节接头处，附着架应箍紧塔身，附着杆的倾斜度应控制在10°以内。
③、杆件对接部位要开30°坡口，其焊缝厚度应大于10mm，支座处的焊缝厚度应大于12mm。
④、附着杆件与墙面的夹角应控制在45－60°之间。
⑤、锚固点以上的自由高度应控制在说明书规定高度之内。
⑥、附着后要有经纬仪进行检测，并通过调整附着撑杆的长度及顶块来保证塔身垂直度（塔身轴线和支承面的垂直度误差不大于4/1000，最高锚固点以下的塔身垂直度不大于2/1000），并作好记录。
四、附着架的拆除1、用钢管、跳板在附着筐下搭设操作平台，搭设时应将平台支撑好。
2、依据建筑物搭设走道或设置其它辅助起吊装置。
3、用走道拆除时可直接将附墙支撑转移到建筑物内，再转移至地面。
4、采用其它辅助起吊装置拆卸时，应先用吊绳固定好靠建筑物端的撑杆，然后退掉靠建筑物端的撑杆销；再用绳将塔身端撑杆固定好，退掉销子后缓慢放下支撑杆，让辅助起吊装置受力，用辅助起吊装置将支撑杆吊至地面。
QTZ125塔机附着
QTZ-125塔机附着支撑的设计和计算一、工程和塔机概述建筑高度27 F（88 m），塔机基础面标高－0.7 m ,塔机安装高度88+9+0.7=97.7 m, 塔机基础中心见附图，经实测塔机的三道附着如图1形式进行连接，因连接形式与说明书中不同，故进行计算、校核。
二、各杆件内力计算㈠计算条件1；各附着杆和中间连接钢桁架在同一水平面内。
2；附着框作为一钢性体与塔身紧固后不发生变形。
3；附着支撑杆当作受拉、压组合杆件处理。
4；塔机设计规范4.5.2条中：塔身上部第一附着点的支承反力最大，该反力作为附着点的计算载荷。
㈡已知条件1、由说明书中得：塔机在两种工况条件下产生的力矩为：⑴非工作状态：最大倾翻力矩：M=300t.m⑵工作状态：最大倾翻力矩：M=245t.m；最大工作扭矩：M D=32.5t.m （倾翻力矩为：塔机部件自重产生的力矩；风荷产生的力矩和工作吊重运行中产生的力矩的代数和）。
由于塔机臂向、风向、风力大小和吊重重量都在变化，所以倾翻力矩大小和方向也在变化，所以对附着点的水平作用力大小和方向也在变化。
2、由说明书中得：塔机第一道附着在离基础30m高度处。
根据现场状况决定附着方案为图1（平面图）3、从图1中得：L A=3.4m ; L B=4.5m ; L C=3.85m ;L a=4.7m ; L b=5.25mα＝65°β＝40°γ＝65°图1㈢附着点处最大水平作用力H A1、非工作状态：H A=3M÷2L=3×300／(2×30)＝15 ( t ) Array工作状态：H A＇＝3M＇÷2L＝3×248／(2×30)＝12.4 ( t )㈣锚固点处支反力：1，非工作状态时：M D= 0T A max= ( M D + H A×L a ) /(L b×Sinα)=( 0+15×4.7 ) / (5.25×Sin65°) = 14.82（t）图2T Bmax =｛H A×Sinγ－[ (M D +H A×L a )/ (L b×Sinα)]×Sin(α+γ) ｝/ Sin（β+γ）＝{ 15×Sin65°－[(0 ＋15 ×4.7 ) / (5.25×Sin65°) ]×Sin130°｝/ Sin105°＝2.32（t）T Cmax =｛－H A×Sinβ－[ (M D +H A×L a )/ (L b×Sinα)]×Sin(α－β)｝/ Sin（β+γ）＝{ －15×Sin40°－[(0 ＋15 ×4.7 ) / (5.25×Sin65°) ]×Sin25°｝/ Sin105°＝－16.5（t）2 . 工作状态时：M D’ = 32.5 ( t .m )T A＇max = ( M D＇+ H A＇×L a ) /(L b×Sinα)=( 32.5+12.4×4.7 ) / (5.25×Sin65°)= 19.08（t）T B＇max =｛H A＇×Sinγ－[ (M D＇+H A＇×L a )/ （L b×Sinα）]×Sin(α+γ) ｝/ Sin（β+γ）＝{ 12.4×Sin65°－[(32.5＋12.4×4.7) / (5.25×Sin65°) ]×Sin130°｝/ Sin105°=－3.5（t）T C＇max =｛－H A＇×Sinβ－[ (M D＇+H A＇×L a )/ （L b×Sinα）]×Sin(α－β)｝/ Sin（β+γ）＝{ －12.4×Sin40°－[(32.5＋12.4×4.7) / (5.25×Sin65°) ]×Sin25°｝/ Sin105°＝－16.6（t）㈤,根据上述计算选择:1 , 外侧附着杆L A承受轴向拉力为以下数据作为计算依据:T A =19.08 ( t ) L A =3.4m2 , 另外侧附着杆L C承受轴向压力为以下数据作为计算依据:T C = －16.6( t ) L C= 3.85m三, 附着杆强度、刚度校核验算:㈠附着杆截面选择由于利用旧附着杆，因连接形式与说明书中不同，故进行计算、校核。
塔式起重机附着装置的计算机辅助设计
塔身作如下简化（ 如图 ２ 所示 ） 。扭 矩的作用单独考虑 。图 ２ 所示的计
比， 对整体和单肢进行稳定性 、 刚度和强度验算 ， 若 有不 满足 ， 则重新 调 整 。考 虑 到附着 杆 的 自重 及风 载荷的影响 ， 对整体按 双向压弯格构件进行验算。
单肢 的稳定 性按 轴 心受压杆 件进 行验 算 。
附着式 塔式 起 重机 （ 以下 简 称 塔机 ） 超 过 独 在
立高度 时， 需要安装附着装 置 ， 以确保安 全稳 定。 附着装 置 是 随 机 部 件 ， 着 距 离 在 设 计 时就 已确 附
定 ， 使用说 明书 中给 出。但 是根 据施 工现 场 的实 在 际情况 ， 附着距 离往 往需 要加 大 。附着 杆 加长后 如 果仍使 用原 截面 ， 附着 装 置 的 刚度 就 会 不 够 ， 因此
大学在 滨硕 ｌ 究乍． ¨ Ｊ 研 主要研 究方 向为机 械设讣 及娌沦。
维普资讯
５ ０ 梁 求 出支座 反力 。
２０ ０ ６年 ９月 中国制造 业 信息化
第３卷 ５
第 ｌ ７期
程序 中采 用 常 见 的 Ｎ 型 附 着 形 式 ， 非 工 作 按 状 态 、 作状态 吊臂 垂直 于附 着墙 面和 工作状 态 吊 工 臂 平行于 附着墙 面 ３种工 况计 算 ， 出撑 杆 的最大 求 内力 。
架 的刚度 比塔 身 的扭 转 刚度 大得 多 ， 因此塔 身 顶端
大型塔吊新型附着装置设计与安装施工工法(2)
大型塔吊新型附着装置设计与安装施工工法大型塔吊新型附着装置设计与安装施工工法一、前言大型塔吊在建筑施工中起到了至关重要的作用，但传统的附着装置存在一些问题，如安装复杂、施工效率低下。
为了解决这些问题，设计了一种新型附着装置，并针对其进行了详细的工法设计和实施。
二、工法特点新型附着装置采用了模块化设计，可以灵活调整和组合，适应不同的施工环境。
同时，装置结构简单，安装便捷，大大提高了施工效率。
此外，新型附着装置还具有稳定性好、安全性高的优点。
三、适应范围新型附着装置适用于大型塔吊的安装和拆卸工作，可广泛应用于各类建筑施工、桥梁建设、重大设备安装等领域。
四、工艺原理新型附着装置的设计基于科学分析和实践经验，结合塔吊的工作原理和实际工程需求，采用了特定的技术措施。
例如，通过合理调整附着装置的重心位置，提高了其稳定性；通过合理拼接模块化部件，提高了装置的灵活性。
五、施工工艺施工工艺包括附着装置的安装和拆卸两个阶段。
在安装阶段，首先搭建起基础结构和起重机械，然后逐步安装附着装置的各个部件，最后进行调试和测试。
在拆卸阶段，按照相反的步骤进行拆卸操作。
六、劳动组织为保证施工顺利进行，需要合理组织施工人员，包括项目经理、技术人员、作业人员等，每个人员岗位职责明确，密切配合，确保工期的完成。
七、机具设备施工过程中需要使用的机具设备主要包括塔吊、起重机械、脚手架等。
这些设备在施工过程中发挥重要作用，保障了工程的正常进行。
八、质量控制为确保施工过程中的质量，采取了一系列有效的质量控制措施。
例如，严格按照设计要求进行安装和拆卸操作；要求施工人员熟悉新型附着装置的设计和使用方法；设置质量监督岗位，定期检查施工质量。
九、安全措施施工中的安全是至关重要的，特别是对于大型塔吊的附着装置而言。
为确保施工人员和设备的安全，需要采取一系列的安全措施，如设置警示标志、合理划定施工区域、定期检查设备安全状况等。
十、经济技术分析新型附着装置的施工周期相对较短，能够显著提高施工效率，从而节约了施工成本。
复杂环境条件下塔式起重机的基础与附着设计
计算得出的最大单桩竖向力应满足：
‰≤１．２忌
式中：尼一单桩竖向承载力特征值．
Ｒ＝ｑ，Ａｐ＋％∑ｑｓ自＾ ％、‰－＿桩端端阻力、桩侧阻力特征值；
ｕ广桩身周边长度； Ａ广桩底端横截面面积；
７ｆ一第ｊ层岩土的厚度。 ４．２．２基本组合下的桩基及承台验算
桩身混凝土承载力能力、格构柱受力、承台所受最大弯 矩按以风荷载控制的基本效应组合进行计算：
·４７６·
万方数据
邵萍、陈建清、易兴中、陈建家：复杂环境条件下塔式起重机的基础与附着设计
第６期
值控制塔基的设计是偏安全的。
（１）当丽ｂ－ａ ｔａｎ口≤手时
帆ｓ半一氅筘 Ｍ心孚（ｄ＿ａ）ｃｏｓ（手训
；型！二坐监曼
２（ｂ－ａ）
（２）当等≤切ｎ日＜鬻时：
忙魄×孚（阳心Ｔ仃训
０ｆ；孚士学±等
按上式可得出最大桩基竖向力即为单桩竖向力设计值， 同时亦是钢格构柱所受到的最大轴向竖向力设计值。 得出了基本组合下各根桩的竖向力后，可根据图４计算 出钢筋混凝土承台通过塔身ＫＬ截面处的最大弯矩值，并于 通过塔身４５０斜截面和通过塔身基础正截面所受到的弯矩 对比，根据得到的最大单位宽度弯矩值进行塔吊基础承台的 设计与配筋。一般情况下，以４５０斜截面和正截面单位弯矩
吾一竺警型＜。
鼠Ｈ霉可鲁矿，则Ｇ８ｃＤＨ范围的面积ｓ。．ｂＬ寸番矿
可求得０Ｉ点的坐标为：
一Ｉ筮＝鱼塑卫生Ｌ：—（３ｂｃｏｓ０＋３ｂ—ｓｉｎ 。，—里堡！旦壁二！盟堡
～６（ｂ２ｓｉｎ２ ０－０２）ｓｉｎ ０
ｕ“ｖ，一６鱼（Ｄ堡毽１Ｑｎ！２曼０一二０！２盟）ｃ堡ｏｓ ０
则０点至×轴的距离：
０－４ｄ）铲
‘、肛干丽ｉｒ矿
在非工作状态下，塔吊吊臂回转受到限制时，塔基受到 塔身风荷载产生的弯矩与水平剪力、因塔臂受到风荷载作用 对塔基的弯矩及水平剪力作用、以及塔吊配重对基础产生的 弯矩作用，水平剪力可考虑完全由塔基与地基摩擦力承担。

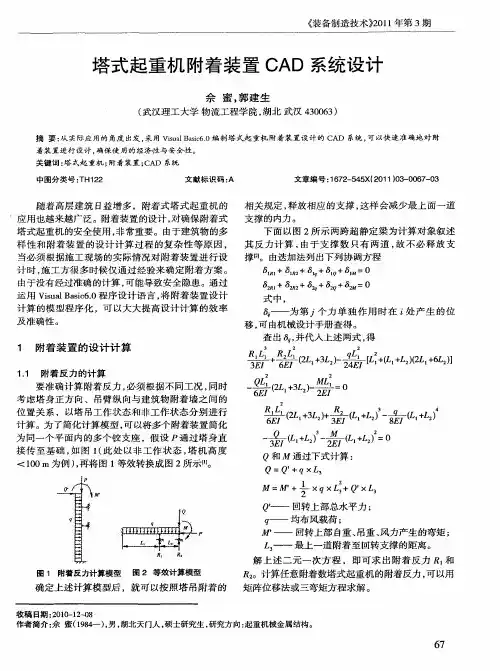

塔式起重机附着装置CAD系统设计
下面 以图 ２ 所示 两跨超 静定梁 为计算对象叙 述 由于 支 撑 数 只 有 两 道 ， 不 必 释 放 支 故 样 性和 附着装 置的设计计 算过程 的复杂性 等原 因 ， 其 反 力 计 算 ， 当必 须 根 据 施 工 现 场 的实 际 情 况对 附 着装 置 进 行 设 撑【 ２ ］ 。由迭 加 法列 出下列 协 调 方 程 ６１ｌ ｌ２ 口 ｌ ｌ ＝０ ＋ ＋ ＋ Ｑ＋ ＾ ｆ 计 时 ， 工 方 很 多 时 候 仅 通 过 经验 来 确 定 附 着 方 案 。 施 由于没 有 经过 准 确 的计 算 ， 能 导致 安 全 隐患 。通 过 可 ６ ＋ ６ ＋ 口 ２ ｌ ２ ２ ＋ Ｑ＋６ ＝０ 运 用 Ｖｓａ ａｉ ． 序设 计 语 言 ， 附 着 装 置 设 计 ｉ ｌ ｓ ６０程 ｕ Ｂ ｃ 将 式中 ， 计算 的模 型程序化 ，可 以大大提高设计计算 的效率 岛 ——为第 个力 单独 作用 时在 处产生 的位 及准确性。 移 ， 由机 械设 计 手册 查 得 。 可 查 出 ， 代 人 上述 两 式 ， 并 得
关键词 ： 式起 重机 ； 塔 附着装置 ； Ａ 系统 ＣＤ
中图分类 号 ：Ｈ１ ２ Ｔ ２ 文献标 识码 ： Ａ 文章编 号： ６ ２ ５ ５ （ ０ １ ０ － ０ ７ ０ １ ７ — ４ Ｘ ２ １ ）３ ０ ６ － ３
随着 高层 建 筑 日益 增 多 ，附着 式 塔 式 起 重 机 的 相 关 规 定 ， 放 相应 的 支 撑 ， 样 会 减 少 最 上 面 一 道 释 这 应 用 也 越来 越 广 泛 。附着 装 置 的设 计 ， 确保 附着 式 对 塔 式 起 重 机 的安 全使 用 ， 常重 要 。由于 建筑 物 的多 非
确 定 上 述 计 算 模 型后 ，就 可 以按 照 塔 吊 附着 的
QT80TA塔式起重机附着方案
1、该塔式起重机现场安装在拟建建筑物内西北向，轴线位置○6—○7/○R—○S，附着立面图见附图。
H1=21.5m，h2=10m。
第一层附着架在四层楼面位置，第二层附着架在六层楼面位置。
2、附着架（见附着架图及附着架大样图）3、附着架预埋大样。
（见附着架预埋大样图）4、附着架的施工方法4.1由于塔式起重机工作高度超过独立高度，对该塔式起重机塔身进行附着。
4.2附着装置由一套环梁和四个撑杆组成，它主要是把塔机固定在建筑物的梁上，起着依附作用。
使用时环梁套在塔身上，四角用八个调节螺栓通过顶块把塔身节顶紧，其撑杆长度可调整。
四根撑杆端部有耳环与建筑物附着处铰接，四根撑杆应保持在同一水平内，调整顶块及撑杆长度使塔身轴线垂直。
4.3附着架按照大样图设置，撑杆与建筑物的连接方式可以根据实际情况而定；安装附着架时，应当用经纬仪检查塔身轴线的垂直度，其偏差不得大于塔身全高的5/1000，允许用调节附着撑杆的长度来达到。
4.4附着架的四根撑杆应尽量处于同一水平面上。
但在安装附着框架和撑杆时，如与塔身标准节的某些部位发生干涉，可适当升高附着架的安装高度。
允许附着框架与连接基座的高度差不大于200㎜。
4.5附着撑杆上严禁堆放重物；附着撑杆与附着框架及连接机座必须连接可靠；各调节螺栓调整好后应将螺母可靠地拧紧；开口销应按规定张开，运行后应经常检查是否松动并及时进行调整。
1、该塔式起重机现场安装两台，分别安装在拟建建筑物内东南向，轴线位置○22—○23/○J—○K；东北向，轴线位置○19—○20/○R—○S；附着立面图见附图。
H1=21.5m，h2=15m。
第一层附着架在四层楼面位置，第二层附着架在七层楼面位置。
2、附着架（见附着架图及附着架大样图）3、附着架预埋大样。
（见附着架预埋大样图）4、附着架的施工方法4.1由于塔式起重机工作高度超过独立高度，对该塔式起重机塔身进行附着。
4.2附着装置由四套框梁和四根内撑杆组成，四套框梁由24套M24螺栓、螺母、垫圈紧固成附着框架。
塔式起重机计算机辅助设计软件的开发与研究的开题报告
塔式起重机计算机辅助设计软件的开发与研究的开题报告一、选题背景在建筑工地、码头、工厂等场合，塔式起重机是常用的一种起重设备。
然而，传统的手工计算方式在设计塔式起重机时存在诸多不足，比如人工计算效率低下、难以保证计算精度等问题。
因此，开发一款计算机辅助设计软件，能够快速准确地计算塔式起重机的各项参数，对于促进塔式起重机的设计和研发具有重要意义。
二、研究内容和目标本项目旨在开发一款计算机辅助设计软件，能够辅助工程师进行塔式起重机的设计和计算。
研究内容主要包括：1. 塔式起重机的结构和工作原理的研究；2. 塔式起重机设计中常用的计算方法和公式的整理和分析；3. 基于C++或其他编程语言开发塔式起重机计算机辅助设计软件；4. 对已开发的软件进行测试和完善，确保其功能的完善性和稳定性。
本项目主要的研究目标是：1. 开发出功能完备、易于操作、使用、具有可扩展性的计算机辅助设计软件；2. 提高塔式起重机设计的效率和准确性，降低建设单位及用户的设计成本；3. 推动塔式起重机的发展，并促进我国的工程技术水平。
三、研究方法1. 参考国内外塔式起重机标准和相关文字资料，深入了解其结构、工作原理及设计中的各个参数；2. 对常用的计算方法和公式进行分析和整理，先进行手动计算，再通过程序实现自动计算；3. 按照设计需求，采用C++（或其他编程语言）进行程序的开发，并使用图形界面技术，对于软件的使用及管理进行简化；4. 进行软件的集成测试、功能测试和性能测试，对待软件的漏洞进行修补和完善，提高程序的稳定性和可靠性。
四、预期成果完成此项研究，预期取得以下成果：1. 完备的塔式起重机计算机辅助设计软件；2. 稳定、实用的计算模型与公式；3. 指导塔式起重机设计的标准性参考；4. 开发出的软件可应用于建筑工地、码头、工厂等多个场合。
五、研究进度及时间安排预计用时7个月，研究进度安排如下：第1-2个月：文献搜索、前期资料整理、项目调研、软件需求分析，进行计算公式的整理，初步设计系统架构；第3-4个月：进行系统的程序开发，基本的功能实现，并对程序性能和健壮性进行初步测试；第5个月：进行功能测试和优化，同时持续完善程序功能和代码框架；第6-7个月：进一步进行测试和修正，最终完成可用程序的开发。
如何利用计算机辅助设计软件进行塔吊安装施工技术交底
如何利用计算机辅助设计软件进行塔吊安装施工技术交底随着科技的不断发展，计算机辅助设计软件在各行各业得到了广泛应用。
在建筑工程领域，塔吊的安装施工是一个非常重要的环节。
为了确保施工过程的安全和高效，如何利用计算机辅助设计软件进行塔吊安装施工技术交底成为了一个关键问题。
首先，我们需要了解计算机辅助设计软件的基本原理和功能。
这些软件通常具备三维建模、模拟仿真、数据分析等功能，可以帮助工程师和技术人员更加直观地理解和规划塔吊的安装施工过程。
通过建立模型，我们可以在计算机上进行虚拟的施工操作，模拟各种施工场景，并通过数据分析来评估施工过程中可能出现的问题和风险。
其次，利用计算机辅助设计软件进行塔吊安装施工技术交底的关键在于模型的建立和数据的准确性。
在建立模型时，需要将实际的施工环境、塔吊的参数、施工序列等准确地输入到软件中。
这需要工程师和技术人员对施工过程有深入的了解，并且需要对软件的操作和参数设置有一定的熟悉和掌握。
只有准确的数据输入才能得到可靠的模拟结果，从而为施工过程提供参考和指导。
利用计算机辅助设计软件进行塔吊安装施工技术交底的好处是显而易见的。
首先，通过虚拟模拟，我们可以在计算机上进行多次的试验和优化，找到最佳的施工方案。
这样可以减少施工过程中的试错和调整，提高施工效率。
其次，软件可以提供详细的数据分析和风险评估，帮助工程师和技术人员更好地了解施工过程中可能出现的问题和挑战，从而采取相应的措施进行预防和处理。
最后，通过软件的模拟和数据分析，可以提高施工过程的安全性和可靠性，减少事故和质量问题的发生。
当然，利用计算机辅助设计软件进行塔吊安装施工技术交底也存在一些挑战和限制。
首先，软件的使用需要一定的技术和专业知识，对于一些技术水平较低的施工人员来说可能存在一定的学习和适应的过程。
其次，软件的模拟结果和数据分析只能作为参考，实际施工过程中仍然需要根据实际情况进行调整和优化。
最后，软件的使用也需要一定的投入和成本，包括软件的购买和培训等方面。
塔式起重机附着架撑杆计算机有限元内力计算
塔式起重机附着架撑杆内力计算刘志军（长沙建设机械研究院，湖南长沙!"##"$）［摘要］介绍了利用结构矩阵位移分析法，设计用于计算撑杆内力的程序，可以快速、准确的计算在塔身荷载作用下各撑杆最大内力。
［关键词］塔式起重机；附着架；撑杆；内力计算［中图分类号］%&’"’［文献标识码］(［文章编号］"##")"$**（’##+）#+)##$*)#’!"#$%%&’(&)(’"*+,-+#%"#)""*$+-’""’&./$,"-#’/$*,"+0$#&#’,$!"#$%&’()*附着式塔机附着架承受塔身传递的荷载，附着架中的撑杆是支撑塔机的重要承力构件，设计各撑杆时应确定在塔身荷载作用下各撑杆的最大内力作为撑杆结构强度设计依据。
由于四撑杆的附着架结构形式复杂，同时作用于附着架的塔身荷载方向随塔机臂架工作位置而变化，用手算方法确定各撑杆的最大内力，工作量极大而且困难，为此本文介绍借助计算机用结构矩阵分析方法计算附着架各撑杆内力，确定在塔身荷载作用下各撑杆最大内力。
1结构矩阵位移分析法结构矩阵分析中运用矩阵进行运算，所得公式非常紧凑，便于使计算过程程序化。
结构矩阵法中主要有矩阵位移法和矩阵力法，对于杆系结构矩阵位移法更便于编制通用程序，因而在工程界使用较为广泛。
在平面杆系结构中，用直接刚度法集成在空间不受约束的总刚度矩阵，经过结构的实际位移边界条件处理后，形成结构总刚度矩阵，方程组可归纳成一般形式：!""!"’……!""!’"!’’……!’"……………!""!"’……!!"#$""#"#’…#!"#$",$"$’…$!"#$"（"）或简写成：［%］｛!｝,｛$｝（’）其中［%］是结构总刚度矩阵，｛!｝是节点位移列矩阵（或称未知项），｛$｝是节点荷载列矩阵。
装配驱动的塔式起重机三维辅助设计系统研究
装配驱动的塔式起重机三维辅助设计系统研究随着科技的不断发展，计算机辅助设计系统越来越广泛地应用于各个领域。
塔式起重机作为一种重要的起重设备，其安全性和效率对于工程项目的成功进行至关重要。
因此，开发一种能够辅助设计塔式起重机的三维辅助设计系统具有重要的意义。
本文将针对装配驱动的塔式起重机三维辅助设计系统进行研究。
首先，我们将对系统的研究背景、研究目的和研究意义进行介绍。
接着，我们将详细介绍系统的设计方法和技术路线。
最后，我们将对系统进行评价和展望。
研究背景：塔式起重机是一种常见的起重设备，广泛应用于建筑工地、码头港口等。
在塔式起重机的设计过程中，需要考虑到起重机的结构、设计参数以及装配过程等方面，以确保起重机的安全性和效率。
然而，传统的设计方法往往依赖于人工经验和简化的计算模型，难以满足实际需求。
研究目的和意义：本研究旨在开发一种能够辅助设计装配驱动的塔式起重机的三维辅助设计系统，以提高设计效率和准确性。
具体目的包括：1.分析和理解装配驱动的塔式起重机的设计需求和问题；2.提出一种适用于装配驱动的塔式起重机设计的三维辅助设计方法；3.开发一种功能强大、易于使用的辅助设计系统，以帮助设计人员快速完成起重机的设计；4.通过实际案例验证系统的可行性和有效性。
设计方法和技术路线：本系统的设计方法和技术路线如下：1.需求分析：通过调研和分析，深入了解装配驱动的塔式起重机的设计需求和问题。
2.系统设计：根据需求分析的结果，设计系统的总体结构和功能模块，并制定详细的设计方案。
3.三维模型建立：利用计算机辅助设计软件，建立装配驱动的塔式起重机的三维模型，并对模型进行优化和验证。
4.模拟分析：通过对三维模型进行装配、运动和应力分析等模拟分析，评估起重机的性能和可靠性。
5.系统开发：基于设计方案，开发系统的各个功能模块，并进行系统测试和优化。
6.系统集成与应用：将各个功能模块集成到系统中，并进行实际案例的应用和验证。
塔式起重机附着计算书
世纪星城12#楼塔式起重机附着计算书建设单位：陕西三雄房地产开发有限公司施工单位：陕西晟泰建筑机械有限公司使用单位：陕西晟方建设工程有限公司设备型号：QTZ80塔式起重机生产厂家：浙江德清华杨科技有限公司设备代码：4310 10B98 2011 0215出厂日期：2011年9月检验日期：3013年8月30日验算人：工程概况世纪星城12#楼位于小区中央，建筑面积14385.79㎡，地下2层，地上18层，剪力墙结构，建筑高度54.45m。
本工程安装一台浙江德清华杨科技有限公司生产的，附着式QTZ80塔式起重机（安装位置—图1）。
附着计算塔机按照说明书与建筑物附着时，最上面一道附着装置的负荷最大，因此以此道附着杆的负荷作为设计或校核附着杆截面的依据。
一、主要参数塔吊型号: QTZ80 塔吊最大起重力矩:M =800kN.m非工作状态下塔身弯矩:M =-200kN.m 塔吊高度:H =70m塔身宽度:B =2.2m 附着框宽度:3m最大扭矩:0kN.m 风荷载设计值:0.84kN/m2附着节点数:3 各层附着高度分别(m):25.2；39.2；53.2 附着杆选用：Φ100，壁厚15钢管附着点1到塔吊的竖向距离:b1=9m附着点1到塔吊的横向距离:a1=2.5m 附着点1到附着点2的距离:a2=3.5m附着点1到附着点3的距离:a3=7.0m 附着点3到塔基的高度:h1=53.2m附着式塔机的塔身可以视为一个带悬臂的刚性支撑连续梁，其内力及支座反力计算如下:1、风荷载计算风荷载标准值应按照以下公式计算W k=W O×U Z×U S×βZ其中W0——风压(kN/m2)，按照《建筑结构荷载规范》(GBJ9)的规定采用：W0=0.45kN/m2Uz——风荷载高度变化系数，按照《建筑结构荷载规范》(GBJ9)的规定采用：Uz=2.380U S——风荷载体型系数：U S=2.400βZ——风振系数,依据《建筑结构荷载规范》结构在Z高度处的风振系数按公式7.4.2条规定计算得βz=0.70风荷载标准值验算：W k=W O×U Z×U S×βZ=0.45×2.38×2.4×0.7=1.799 kN/m2风荷载的水平作用力计算：Nw=Wk×B×Ks其中Wk——风荷载水平压力,Wk=1.799kN/m2B——塔吊作用宽度,B=2.0mKs——迎风面积折减系数，Ks=0.20Nw=Wk×B×Ks=1.799×2×0.2=0.72 kN/m2结论：世纪星城12#楼塔吊风水平荷载符合《建筑结构荷载规范》(GBJ9)的规定。
塔吊的附着装置及受力计算
塔吊的附着装置及受力计算塔吊的附着装置及受力计算（图）2009-12-12 15:51塔式起重机附着（锚固）装置的构造、内力和安装要求在使用说明书中均有叙述，因此，在塔机安装和使用中，使用单位按要求执行即可，不需再进行计算，只有当塔机安装位置至建筑物距离超过使用说明书规定，需增长附着杆（支承杆），或附着杆与建筑物连接的两支座间距改变时，需进行附着计算。
塔式起重机的附着计算主要包括附着杆计算、附着支座连接计算和附着框架计算三个部分。
（1）附着杆计算附着杆按两端铰支的轴心受压杆件计算。
1）附着杆内力附着杆内力按说明书规定取用；如说明书无规定，或附着杆与建筑物连接的两支座间距改变时，则需进行计算。
其计算要点如下：①塔机按说明书规定与建筑物附着时，最上一道附着装置的负荷最大（图14-44），因此，应以此道附着杆的负荷作为设计或校核附着杆截面的依据。
图14-44 塔式起重机与建筑物附着情况简图1-最上一道附着装置；2-建筑物②附着式塔机的塔身可视为一个带悬臂的刚性支承连续梁，其内力及支座反力计算简图如图14-45所示，计算方法参见本手册第2章：施工常用结构计算及《建筑结构力学》有关内容。
图14-45 塔身内力及支座反力计算简图q1、q2---风荷载； M---力矩； N---轴向力； T（T’）---由回转惯性力及风力产生的扭矩③附着杆的内力计算应考虑两种情况：计算情况I：塔机满载工作，起重臂顺塔身x-x轴或y-y轴，风向垂直于起重臂，如图14-46（a）所示；计算情况II：塔机非工作，起重臂处于塔身对角线方向，风由起重臂吹向平衡臂，如图14-46（b）所示。
图14-46 附着杆内力计算的两种情况（a）计算情况I；（b）计算情况II1---锚固环； 2---起重臂； 3---附着杆； W---风力④附着杆内力计算方法。
附着杆内力按力矩平衡原理计算。
对于计算情况I（图14-47a）：图14-47 用力矩平衡原理计算附着杆内力（a）计算情况I；（b）计算情况II式中 T、T’,——塔身在截面1-1处（最上一道附着装置处，见图14-44，以下同）所承受的由于回转惯性力（包括起吊构件重、塔机回转部件自重产生的惯性力）而产生的扭矩与由于风力而产生的扭矩之和。
