我国汽车变速器的使用现状和发展趋势浅析

我国汽车变速器的使用现状和发展趋势浅析就国内汽车变速器发展层面来看，势必要走多元化发展的道路。

不管是哪类变速器，均存在着优缺点，因此要支持多元化技术的发展，综合各方力量，加大自动变速器的研发，推动该高新技术朝着产业化方向快速发展，走出与国情相符的自主创新之路。

鉴于此，本文对我国汽车变速器的使用现状和发展趋势进行了分析探讨。

标签：汽车；变速器；自动变速器；发展现状；趋势一、各类汽车变速器简述1、电控机械式自动变速器（AMT）电控机械式自动变速器是对过去干式离合器和手动齿轮变速器的一种改进，主要是对手动换挡操作部分进行了改造。

虽然AMT的整体构造没有发生变化，，但是可以利用电子控制来进行自动换挡。

AMT对电子控制单元（ECU）的信号输入进行控制，其中的内容有驾驶员的操作（加速踏板的位置和档位选择）和汽车运行状况（包括发动机转速、节气门开度、车速等）。

ECU依据换挡的变化规律、离合器把控规律、发动机节气门自动转化规律等内容，进行信号的传递，对驾驶员的起步和换挡等内容进行模拟控制，使得汽车各个部件能够有效的调节。

因为AMT是以MT为基础构建的，生產空间比较大，资金投入较少，所以受到了厂家的信赖。

ATM的主要技术就是电子控制，电子技术和质量与ATM的特性和运行质量密切相关。

2、手动变速器手动变速器（MT）从全球第一辆汽车成功研究制备之日起，便得到了大范围的推广运用。

目前，就MT的结构而言，包括了三部分，一是壳体，二是操纵件，三是传动件。

工作原理具体如下：对同步器进行拨动从而使不同挡位的齿轮传递动力，让传动比得以变更，通过这种方式，对驱动轮的转动速度及转矩进行改变。

就手动变速器来说，其有着结构复杂程度低、成本小、技术成熟以及能够有效进行动力传递等诸多优点，一直以来都发挥着主导性作用。

不过，其操作相对比较复杂，要求驾驶员有很强的驾驶水平，同时在出现特殊工况时，或者是长时间进行驾驶时，极有可能导致驾驶员出现疲劳感等，使得驾驶风险进一步加大。

amt的意思

汽车电控机械式自动变速器（AMT）是在干式离合器和齿轮变速器基础上加装微机控制的自动变速系统。它能根据车速、油门、驾驶员命令等参数，确定最佳挡位，控制原来由驾驶员人工完成的离合器分离与接合、换挡手柄的摘挡与挂挡以及发动机的油门开度的同步调节等操作过程，最终实现换挡过程的操纵自动化。AMT保持了原有机械变速器的基本结构，比较常用的进口AT（液力变矩器自动变速器），具有传动效率高、结构紧凑、成本低、易于制造、工作可靠及操纵方便等优点，尤其是其省油的特点适合于我国大、中巴与载重车应用。
AMT全称为Automated Mechanical Transmission，中文叫做电脑控制液力换档机械式变速箱。其工作原理是在机械变速箱(手动档)原有基础上进行改造，主要改变手动换档操纵部分。即在总体传动结构不变的情况下通过加装微机控制的自动操纵系统来实现换档的自动化。因此AMT实际上是由一个电脑来控制一个机器人系统来完成操作离合器和选档的两个动作。AMT的核心技术是微机控制，电子技术及质量将直接决定AMT的性能与运行质量。
在汽车变速箱100多年的历史中，主要经历了从手动到自动的发展过程。目前世界上使用最多的汽车自动变速器为MT手动式变速箱、AT液力自动变速器、AMT电子控制机械式自动变速器、CVT金属带式无级自动变速器四种型式。
与MT相比，AMT的优势为：
* 操作更便捷：智能换挡，驾驶无需离合；
* 动力更强：技术与F1同源，驾驶感受更精彩；
在汽车方面AMT有另一说法，AMT 代表机械式自动变速器，这个比较特殊，其具体情况就是他以手动变速器为母体，将手动变速器的离合器分离及换挡拨叉等靠人力操纵的部件实现自动操纵。即通过电动或液压动力实现。驾驶员操纵汽车和自动变速的一样。这样就实现了手动变速器的自动化。即汽车电控机械式自动变速器（AMT）。

汽车底盘电控概述

兰
公司在1886 年就将V
形橡胶带
的DAF公司研
制出 Variomatic
式CVT安装到该
公司生产的汽油
机汽车上
双V形橡胶带式
CVT并装备于其制造的
Daffodil轿车上
橡胶带传动的 CVT
◆功率有限 ◆离合器工作不稳定 ◆液压泵、传动带和夹紧机构的能量损失较大
•后来汽车研究人员将液力变矩器集成到CVT系统中主、从动轮的夹紧力由电子装置进行控制 •在CVT中采用节能泵 •传动带使用金属带代替传统的橡胶带
电子控制的其它特点
电子控制的出现使得自动变速器可根据具体的行驶工况进行补偿调节有些变速器类型有一个由驾驶员控制的模式开关不同的驾驶模式包括正常模式、经济模式、动力模式、冬天模式和手动换档模式等
经济模式
动力模式
冬天模式
手动模式
使发动机经常处于经济转速下工作
使发动机经常处于大功率大扭距范围内运行
ESP是在 ABS系统的基础上开发出来的ESP能够识别诸如驾驶员慌乱反应这样的紧急驾驶工况并通过对单个车轮施加制动和干预发动机控制系统来保持车辆的稳定性这个软件能够综合理想转向角、横摆角度、侧向力和轮速差异等信号很快判别出汽车失去控制的时刻然后不管驾驶员如何操作对车辆施加制动还是加速ESP开始
什么是制动防抱死系统
制动防抱死系统简称ABS是英文Anti-lock Brake System的缩写ABS的作用就是在汽车制动时自动控制制动器制动力的大小使车轮不被抱死处于边滚边滑的状态以保证车轮与地而的附着力在最大值．
ABS的发展概况
•ABS最初用于飞机、但这种采用真空管的ABS在汽车上应用其性能达不到要求，加之其体积大、成个高等．因此未能在汽车普遍使用。

汽车电控机械式自动变速器(AMT)

目录1. 汽车电控机械式自动变速器(AMT) (2)2. 电动助力转向系统(EPS) (2)3. 基于3G技术的汽车信息与防盗导航系统 (3)4. 汽车起动发电一体化系统〔ISG〕 (4)5. 数字化智能充电器 (5)6. 直流变频空调室内/室外机电控系统 (6)7. 手机用TFT彩色液晶显示驱动控制电路芯片 (7)8. 计算机硬盘数据加密卡 (7)9. FTI-8电点火头模拟装置 (8)10. 机床有效工作时间记录仪 (9)11. 无线电近距探测装置 (10)12. SST热能表和质量流量仪 (10)1.汽车电控机械式自动变速器(AMT)内容介绍：电控机械式自动变速器Automated Mechanical Transmission简称“AMT〞充分利用计算机与控制技术，将传统的机械变速器加以改造，在原有固定轴式齿轮变速器的根底上，把选、换档和离合器与发动机油门的操纵控制自动化，这样，不仅保存了传统齿轮变速器效率高、本钱低、易于制造的优点，而且具备其它自动变速器所具有的功能，操纵方便，尤其是其省油的特性，受到国内广阔用户的欢迎。

性能指标：1、传递功率：10～100KW；2、最高转速：4000转／分。

特点：1、全机电AMT方案、电液方案、启动方案可供选择，对实现AMT商品化有很大的意义；2、良好的平地、坡地、重载、轻载、起步、变速、制动等各种工况下的起步平稳性与离合器控制平稳性；3、换挡执行机构和离合器控制执行机构的结构优化设计，保证换挡灵活准确、无干预现象、离合器具有磨损补偿功能；4、考虑了电喷内燃发动机的工作特点，采用AMT控制系统与电喷发动机控制系统一体化技术，有利于进一步提高燃油经济性。

适用X围：适用于各类型轿车、卡车。

效益分析：本钱估计在3000～15000元之间，而销售价在10000～30000元，有显著的经济效益。

应用推广情况：已在东风城市客车EQ6850和##五洲龙混合动力大客普通大轿车和混合动力大轿车上试用。

车用各类变速器解析(MT.AT.AMT.CVT.DCT.DSG.SMT…)

MT(Manual Transmission)手动变速器：
ห้องสมุดไป่ตู้
MT采用齿轮组，由于每挡的齿轮组的齿数是固定的，所以各挡的变速比是个定值(也就是所谓的“级”)。比如，一挡变速比是3.455,二挡是2.056,再到五挡的0.85,这些数字再乘上主减速比就是总的传动比，总共只有5个值(即有5级)，所以说它是有级变速器。手动变速器是最常见的变速器，它的基本构造用一句话概括，就是两轴一中轴，即指输入轴、轴出轴和中间轴，它们构成了变速器的主体，当然还有一根倒档轴。手动变速器又称手动齿轮式变速器，含有可以在轴向滑动的齿轮，通过不同齿轮的啮合达到变速变扭目的。
当作为手动变速器时，SMT使发动机和传动系直接相连，从而保证动力百分之百的传递到车轮上。SMT以其更快的响应来保证在驾驶员松开油门踏板的瞬间发动机转速不会像自动变速器那样马上掉下来，从而实现更精确的动力控制。SMT还可以进行降档转速匹配。当驾驶员降档时SMT自动摘掉离合进入空档，随后松开离合。其间SMT会根据当前的车速计算低档时的发动机转速，将发动机调整到相应的转速。然后离合再次摘掉换入低档后离合器咬合，降档换档成功。整个换档过程平滑顺和，没有猛推和突然加速的现象。
（2）AT的优缺点：AT不用离合器换档，档位少变化大，连接平稳，因此操作容易，既给开车人带来方便，也给坐车人带来舒适。但缺点也多，一是对速度变化反应较慢，没有手动波灵敏，因此许多玩车人士喜欢开手动波车；二是费油不经济，传动效率低变矩范围有限，近年引入电子控制技术改善了这方面的问题；三是机构复杂，修理困难。在液力变扭器内高速循环流动的液压油会产生高温，所以要用指定的耐高温液压油。另外，如果汽车因蓄电池缺电不能启动，不能用推车或拖车的方法启动。
(ContinuouslyVariableTrans-mission)CVT无级变速器：

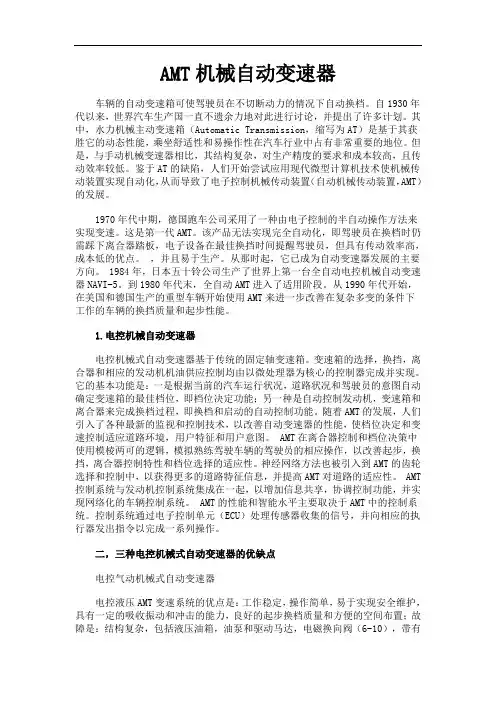

AMT机械式自动变速器介绍

AMT机械自动变速器车辆的自动变速箱可使驾驶员在不切断动力的情况下自动换档。

自1930年代以来，世界汽车生产国一直不遗余力地对此进行讨论，并提出了许多计划。

其中，水力机械主动变速箱（Automatic Transmission，缩写为AT）是基于其获胜它的动态性能，乘坐舒适性和易操作性在汽车行业中占有非常重要的地位。

但是，与手动机械变速器相比，其结构复杂，对生产精度的要求和成本较高，且传动效率较低。

鉴于AT的缺陷，人们开始尝试应用现代微型计算机技术使机械传动装置实现自动化，从而导致了电子控制机械传动装置（自动机械传动装置，AMT）的发展。

1970年代中期，德国跑车公司采用了一种由电子控制的半自动操作方法来实现变速。

这是第一代AMT。

该产品无法实现完全自动化，即驾驶员在换档时仍需踩下离合器踏板，电子设备在最佳换挡时间提醒驾驶员，但具有传动效率高，成本低的优点。

，并且易于生产。

从那时起，它已成为自动变速器发展的主要方向。

1984年，日本五十铃公司生产了世界上第一台全自动电控机械自动变速器NAVI-5。

到1980年代末，全自动AMT进入了适用阶段。

从1990年代开始，在美国和德国生产的重型车辆开始使用AMT来进一步改善在复杂多变的条件下工作的车辆的换挡质量和起步性能。

1.电控机械自动变速器电控机械式自动变速器基于传统的固定轴变速箱。

变速箱的选择，换挡，离合器和相应的发动机机油供应控制均由以微处理器为核心的控制器完成并实现。

它的基本功能是：一是根据当前的汽车运行状况，道路状况和驾驶员的意图自动确定变速箱的最佳档位，即档位决定功能；另一种是自动控制发动机，变速箱和离合器来完成换档过程，即换档和启动的自动控制功能。

随着AMT的发展，人们引入了各种最新的监视和控制技术，以改善自动变速器的性能，使档位决定和变速控制适应道路环境，用户特征和用户意图。

AMT在离合器控制和档位决策中使用模棱两可的逻辑，模拟熟练驾驶车辆的驾驶员的相应操作，以改善起步，换挡，离合器控制特性和档位选择的适应性。

汽车自动变速器的现状及发展趋势

汽车自动变速器的现状及发展趋势摘要：动力传动系统对汽车的整车性能起着重要的作用,而变速器则是动力传动系统的关键部分。

变速器不仅能体现整车的动力性和经济性,还能改变发动机的工作效率。

优异的变速器可使发动机在工作过程中处于高效率状态。

自动变速器主要有4种类型:液力自动变速器、电控机械式自动变速器、双离合器变速器以及无级变速器。

目前,世界各国的自动变速器厂商正在进行着生产技术的改进和革新,以便使自动变速器能够在车辆上得到更好应用,这已成为现代汽车与工业发展的重要标志之一。

关键词：汽车自动变速器；现状；发展趋势1.汽车自动变速器的研究现状1.1液力自动变速器的研究现状液力自动变速器(AT)的组成部分包括液力变矩器、齿轮变速系统、液压操纵系统和控制系统。

传动轴和变速器通过接触式离合器联接在一起，来实现挡位更换。

液力自动变速器的特点在于液力耦合器的选用，利用液压系统来完成动力传输，依靠液力传递和齿轮组合的方式来达到改变速比的目的。

人们对液力自动变速器已经有很多年的研究经验，发展相对成熟。

液力自动变速器的优点是操作简单、驾驶舒适且有良好的动力性能，但是液力自动变速器结构复杂、效率低且成本也比较高。

在国外，特别是在欧洲、美国和日本等汽车产业发达的地区和国家，液力自动变速器有着很好的发展前景，在2002年到2003年期间，6AT和7AT液力自动变速器被成功地研发出来，在此之后8AT液力自动变速器也被成功开发。

2017年Ford 汽车公司官方发布10AT液力自动变速器消息。

从国内外的研究现状来看，液力自动变速器是目前发展最完备、技术最成熟且应用也最为广泛的自动变速器。

1.2电控机械式自动变速器1985年，日本五十铃公司率先研制成功NAVI-5型全自动机械式变速器并装车。

1986年，AMT技术第1次应用在F1法拉利赛车上。

1995年，本田的部分Civic轿车装载了AMT。

1996年，宝马M3轿车M序列式变速器采用了全新电液控制系统，ZF公司也推出了新产品ASTronic系列，可以灵活选择各种驾驶模式，并将变速器所有功能集成在一个单元里，提高其可靠性，是世界上第一台完全一体化的AMT。

WABCO电控机械式自动变速箱(AMT)控制系统

WABCO电控机械式自动变速箱（AMT）控制系统摘要：随着汽车技术不断发展，自动变速箱得到了广泛的应用。

在传统的手动变速箱和自动变速箱之间，机械式自动变速箱（AMT）的应用逐渐增多。

作为自动变速箱的一种变体，AMT将传统手动变速箱的机械构造与电控技术相结合，实现了操作方便、换挡稳定、燃油经济等诸多优点。

本文将介绍WABCO电控机械式自动变速箱（AMT）控制系统的工作原理及其应用场景，以及该技术的优势和未来发展方向。

关键词：机械式自动变速箱，AMT，WABCO，电控，控制系统正文：一、WABCO电控机械式自动变速箱（AMT）的概述WABCO电控机械式自动变速箱（AMT）是一种结合了机械式自动变速箱的特点和电控技术的优点的新型自动变速器。

AMT没有离合器，只有手动变速箱的换挡杆。

当驾驶员需要换挡时，电脑控制系统通过电子信号发送指令，对阀门进行控制，从而实现换挡。

AMT的换挡过程比普通自动变速箱更加快速、平稳、可控。

二、WABCO电控机械式自动变速箱（AMT）的工作原理WABCO电控机械式自动变速箱的工作原理可以分为两个部分：机械部分和控制部分。

机械部分由变速箱主体、齿轮系统、离合器、传动轴等组成。

AMT的机械部分主要采用手动变速箱的结构，经过调整和优化，提高换挡的稳定性和平稳性。

控制部分包括控制单元、电子控制器、电动机、电磁阀、传感器等，通过这些器件，实现变速箱换挡的自动化控制。

控制单元利用传感器获得车辆运行状态的实时数据，一旦发现需要换挡的时机，控制单元就会发出指令，继而通过电子控制器、电动机和电磁阀控制变速器油路，完成换挡过程。

三、WABCO电控机械式自动变速箱（AMT）的特点和优势1. 操作方便：没有离合器，只有手动变速箱的换挡杆。

驾驶员只需要拉起杆来换挡即可，无需通过踏板来离合和加速。

2. 换挡平稳：换挡过程由电脑控制，不会因为驾驶员操作不当而出现抖动、顿挫、熄火等现象，换挡更加平稳可靠。

3. 燃油经济：AMT的电子控制系统可以根据车速和负载条件自动调整换挡调度以达到最佳的燃油经济。

MT、AT、AMT、DCT、CVT变速器的原理和不同

MT、AT、AMT、DCT、CVT变速器的原理和不同我们经常听到MT、AT、AMT、DCT、CVT这些变速器，每次听到总感觉自己好像了解一点，但又是一头雾水。

就如朝鲜战场美军司令麦克阿瑟所说：“开始的时候，我们以为我们什么都知道；但后来发现，事实是我们什么都不知道。

一、先对各个变速进行总结，再长篇大论一下原理。

MT——手动变速器，以齿轮啮合来传递动力改变速度，优点是价格便宜、结构简单、技术成熟、维护方便、节省燃油、有驾驶快感，缺点是操作比自动变速箱麻烦，它是我们最常见的变速器。

AT——液力自动变速器，以液体为中介传递动力外加行星齿轮改变速度，优点是发展早技术成熟、操作简单、加速平顺、故障率低，缺点是机构复杂、结构精密、质量较重、价格较贵、油耗稍高。

AMT——机械式自动变速器，简单说就是MT+控制芯片ECU，也是以齿轮啮合来传递动力改变速度，优点是比其它自动变速器结构简点，承受扭力大，缺点是换挡冲击大、驾驶体验欠佳，多用在重型卡车上。

DCT——双离合自动变速器，简单说就是MT+ECU+两个离合器，也是以齿轮啮合来传递动力改变速度，优点传动效率高、换档速度快、反应迅速、成本适中，缺点是有抖动、顿挫感。

CVT——机械式无级变速器，以钢带传递动力，优点是可以无级变速、平顺性极佳，缺点是油门响应较慢，不能承受比较大的扭矩，大功率高端车型一般不使用。

总结起来价格优势：MT＞AMT＞DCT＞CVT＞AT传动效率：MT＞AMT＞CVT＞DCT＞AT平顺性：CVT＞AT＞DCT＞AMT＞MT技术成熟度：MT＞AT＞AMT＞CVT＞DCT响应时间：MT＞AMT＞DCT＞AT＞CVT二、各个变速器的原理我们通俗的把发动机、变速箱和底盘称为汽车三大件，从中我们看出变速器的好坏很大程度上影响汽车的质量。

我们先了解一下变速器在汽车中的位置和作用，变速器的位置如图所示。

图典型的四驱车传动系统图所示的为典型的四驱车传动系统，汽车动力的传动方向为：发动机——离合器——变速器——分动器——传动轴——差速器——轮边减速器——车轮。

变速器的文献总结

变速器的文献总结变速器是汽车传动系中最主要的部件之一。

变速箱由变速传动机构和变速操纵机构两部分组成。

变速传动机构的主要作用是改变转距和转速的数值和方向;操纵机构的主要作用是控制传动机构，实现变速器传动比的交换，即实现换档，以达到变速变距。

标签：变速器;中间轴;设计;传动比;齿轮目前国际上存在5种自动變速器，即液力机械式自动变速（automatictransmission，AT）、电控机械式自动变速器（automated mechanicaltransmission，AMT）、机械无级式自动变速器（continuously variabletransmission，CVT）、无限变速机械式自动变速器（infinitely variabletransmission，IVT）、双离合器式自动变速器（dual clutch transmiss ion，DCT）.上，通过分析这5种自动变速器的传动机理、发展历史、研究现状、生产与应用情况和优缺点，总结其共性关键技术，提出发展趋势，以达到对自动变速器的全面认识。

一、五种变速器的发展历史20世纪30年代后期到50年代是AT的成长期，多采用液力偶合器和行星齿轮变速器;60年代采用多元件工作轮;70年代使用闭锁离合器;80年代采取增加挡位和使用电子控制的技术，近几年，则通过采用CAD/CAM技术来提高生产效率。

1985年，日本五十铃公司率先研制成功NA VI-5型全自动机械式变速器并装车.1986年，AMT技术第1次应用在F1法拉利赛车上.1995年，本田的部分Civic 轿车装载了AMT.1996年，宝马M3轿车M序列式变速器采用了全新电液控制系统，有自动和手动2种模式.ZF公司也推出了新产品ASTronic系列，可以灵活选择各种驾驶模式（动力型或经济型），并将变速器所有功能集成在一个单元里，提高其可靠性，是世界上第一台完全一-体化的AMT.2006年，马瑞利公司推出了第3代AMT产品，换挡时间大幅缩短，控制在300ms以内。

电控机械式变速器AMT

电控机械式变速器AMT
控制工程与工作状态
机械式自动变速器是对传统干式离合器和手动齿轮变速器进行电子控制实现自动换档，其控制过程基本是模拟驾驶员的操作。

控制单元(ECU)的输入有：驾驶员的意图-加速踏板、档位选择；汽车的工作状态-发动机转速、节气门开度、车速等。

控制单元(ECU)根据换档规律、离合器控制规律、发动机节气门自适应调节规律产生的输出，对节气门开度、离合器、换档操纵三者进行综合控制，有效配合。

控制类型
1.离合器控制
下图是一个电液换档控制系统，离合器由三个电磁阀控制，通过油缸的活塞杆完成离合器的分离或接合。

控制单元（ECU）
根据离合器行程的信号判断离合器接合的程度，调节接合速
度，保证接合平顺，有效。

2.换档控制
一般在变速器上交*的安装两个控制油缸。

图中显示的是5个
前进档、一个倒档的双轴式变速器的换档执行机构。

选档与换档由四个电磁阀根据ECU发出指令进行控制。

3.节气门开度控制
在正常行驶时，由驾驶员直接控制加速踏板，其行程通过传感器输入到ECU再根据行程大小，通过步进电机控制发动机节气门开度。

在换档过程，踏板行程与节气门开度就不一致，按换档规律要求先收加速踏板，进入空挡，在挂上新的档位后，接合离合器，随着传递发动机扭矩增大的同时，节气门按自适应调节规律加到新的开度。

[快车下载]：。

电控机械式自动变速器

• 3、发动机执行机构
• 对于电喷发动机，AMT与其共享资源，用CAN 总线通信使其在换挡时，按要求减油或加油，并使发动机点火延迟以提高换挡品质与降低污染
2021/8/14
11
平行轴式液力自动变速器
• 该自动变速器不用行星齿轮而用常啮合平行轴式的独特结构，它基本上类似于手动变速器方式，但用了多片湿式离合器的分合代替了干式离合器与拨叉换挡，故称为改进型AMT
• 2)电子控制器（ECU）
• 包括各信号处理单元、微处理器、程序及数据存储器、驱动电路、显示单元、故障自诊断单元及工作电源等。
• 3)执行机构
• 按驾驶员的意图实现车辆运行状况的改变。执行机构由选换档执行机构、离合器分离接合执行机构和油门执行机构组成。
• 4)传感器
• 用于实时监测车辆运行状态，采集ECU控制所需的各种信息，同时将采集到的信号转换成ECU能识别的信息，便于ECU进行处理，并对车辆运行做出及时反应以调整行驶状态。
2021/8/14
3
AMT的基本结构
起步与换挡是控制功能的主要内容，如上图所示可知，驾驶员通过加速踏板和操纵杆向计算机传递控制信号，大量的传感器时刻掌握着车辆的行驶状态计算机按存储于其中的最佳程序：动态三参数最佳换挡规律、离合器模糊控制规律、发动机供油自适应调节规律等，对发动机供油，离合器的分离与接合以及变速器换挡三者的动作与时序实现最佳匹配，从而获得优良的燃料经济性与动力性能以及平稳起步与迅速换挡的能力
• 一、组成：ECU由电源、CPU与存储器、输入电路与输出电路几部分构成。
• 二、控制软件： • （1）变速控制。 • 各种最佳换挡规律存储于计算机，然后根据两参考数或三
参考数控制换挡 • （2）离合器控制。 • 为了补偿离合器片的磨损，需查明离合器部分结合的起点，

AMT变速箱电控气动拨叉分析

AMT变速箱电控气动拨叉分析
AMT是自动机械变速器英文缩写，中文翻译为自动机械变速器，即电控机械式自动变速器。

AMT变速器是在传统手动挡变速器的基础上改进而来。

是集at
和MT优点于一体的自动变速器。

它实现了手动变速器的离合器分离、拨叉等手动操作部件的自动操作，即通过电力或液压动力。

驾驶员的操作与自动变速器相同，从而实现手动变速器即汽车电子机械自动变速器的自动化。

AMT变速器结构示意图:AMT变速器是在普通手动变速器的基础上，通过改变机械式变速器的换挡控制部分进行优化设计，即在整体变速器结构不变的情况下，增加带有电子控制的自动控制系统，实现换挡自动化。

AMT 传动原理示意图:主要是在发动机控制单元和变速箱控制单元的控制下，液压泵驱动液压油提供动力，液压油进入选挡机构和离合器阀体，实现选挡、换挡和离合器的分离和接合。

AMT变速箱种类常见的AMT变速箱分为三类，电控气动、电控电动和电控液动，由于电控气动主要用于大型车辆，需要真空储气罐配合，我们在这里不做讨论，主要说一下电控电动AMT和电控液动AMT。

二者的异同，都是通过电脑测算换挡时机，而前者通过电动机进行离合换挡操作，后者通过液压系统进行离合换挡操作，前者免维护，后者需要定期更换液压油。

3.1电控机械无级自动变速器(CVT)简介

第三章电控机械无级自动变速器与双离合器自动变速器
教师：于慧汽车工程系教研室 2009.04.20
第一节电控机械无级自动变速器(CVT)简介
概念：
CVT——Coutinuously Variable Transmission
组成及原理：
采用传动带和工作直径可
变的主、从动轮相配合传递动力，可以实现传动比的连续改变。
• 钢带式：由两束金属环和几百个金属片构成。
多片式链带式：由不同长度的链结和传动压块组成。
主动轮组和从动轮组
都由可动盘和固定盘组成，与油缸靠近的一侧带轮可以在轴上滑动，另一侧则固定。可动盘与固定盘都是锥面结构，它们的锥面形成V形槽来与V形金属传动带啮合。
CVT的工作原理
发动机输出轴输出的动力首先传到CVT的主动轮，然后通过V形传动带传递到从动轮，最后经减速器、差速器传递给车轮来驱动汽车。工作时通过主动轮与从动轮的可动盘作轴向移动来改变主动轮、从动轮锥面：与V形传动带啮合的工作半径，从而改变传动比。可动盘的轴向移动量是由驾驶者根据需要通过控制系统调节主动轮、从动轮液压泵油缸压力来实现的。由于主动轮和从动轮的工作半径可以实现连续调节，从而实现了无级变速。
应用制约因素：
• 既然有这么多优点，为什么不让所有的汽车都采用CVT变速箱呢？有两方面因素：
• 1、相比传统自动挡变速箱而言，它的成本要略高；而且操作不当的话，出问题的概率更高。
• 2、CVT变速箱本身还有它的缺点，就是传动的钢制皮带能够承受的力量有限，一般而言超过2.8L排量或者 280N· M以上的动力是它的上限，不过我们也看到现在有越来越多的车型，诸如奥迪或者日产，都已经打破了这个上限，相信钢带的问题会逐步得到解决。

威伯科公司的电控机械式自动变速器(AMT)控制系统

●
留
Ｉ威伯科公司的电控机械式自动变速器（Ｍ）ＡＴ控制系统
Ａ可在原手动机械式变速器基ＭＴ础上，：ＩＭＴＬ：￣ＪＩ控制系统来实现Ａ自动换档，具有传动效率高、成本低、易于制造等优点。
ＡＭＴＣｎｓｒｓｇｅｒａｔ — ａｈｉａｕｏｉｍａｉａｔｂｓｄｏｙｕｉｇｔｌａｅｎＭＴｂｓｃｙｎ
劳，影响汽车行驶安全，所以应用自动变速器主要有两种类型：一年联合奔驰公司成功推出了适用于自动变速器一直是人们长期追求的种是液力机械自动变速器，称为商用车的ＡＭ系统（Ｐ）ＴＥＳ，通过将ＡＴＡｕｏｔｎｍｊｓｏ）（ｔｍａｉＴａｓｓｉｎ；ｃｒ电控操纵元件取代相应的手动操另一种是电控机械式自动变速纵装置而安装在标准的机械变速器器ＡＭＴＡｕｏｔｄＭｅｈ１ｃｌ上，实现了变速器的自动操纵。经（ｔｍａｅｃ８１ａｉＴａｓｓｉｎ。Ａ具有动力性能过二十多年的不懈研究和创新，ｒｎｍｉｏ）Ｔｓ优越、操纵简便和乘坐舒适性好等ＷＡＢＣＯ成长为ＡＭＴ制领域的专控优点，但是，它还存在结构复杂、家和领导者。ＷＡＢＣＯＡＭＴ控制系制造困难和成本高以及传动效率统可分为电控气操纵和电控液压操低、油耗高的缺点。Ａ是在传纵两种类别，结构上又可分为模块ＭＴ统固定轴式机械变速器和干式离合化的在现有机械变速器基础上的器的基础上应用自动变速理论和先柔性解决方案和集成化解决方案两

电控机械变速器(AMT)研发生产方案(一)

电控机械变速器（AMT）研发生产方案一、实施背景随着汽车技术的不断发展，消费者对汽车性能和驾驶体验的要求也在不断提高。

变速器作为汽车传动系统的重要组成部分，对于车辆的驾驶体验和燃油经济性有着至关重要的影响。

传统的机械变速器（MT）虽然具有较高的传动效率，但其操作较为复杂，对驾驶员的技术要求较高。

为了解决这一问题，电控机械变速器（AMT）应运而生。

AMT结合了自动变速器的便捷性和机械变速器的传动效率，逐渐成为了变速器市场的重要发展方向。

二、工作原理电控机械变速器（AMT）是一种通过电子控制系统实现换挡操作的机械变速器。

它主要由机械变速器（MT）、电子控制系统和执行机构组成。

在AMT中，电子控制系统根据车辆行驶状态和驾驶员意图，通过控制执行机构实现对机械变速器的自动换挡。

具体来说，电子控制系统根据车辆速度、发动机转速、油门踏板位置等信号，判断出应该换入的挡位，并控制执行机构实现换挡。

与传统的MT相比，AMT的换挡过程更加平顺、快速，同时减少了驾驶员的操作强度和失误。

三、实施计划步骤1.研发阶段：成立专门的研发团队，进行技术研究和产品开发。

具体包括硬件设计、软件开发、系统集成和测试等工作。

2.实验阶段：在实验室进行样机的试验和测试，验证AMT的性能和可靠性。

同时，收集和分析实验数据，对产品进行优化和完善。

3.试生产阶段：在确保实验室试验成功的基础上，进行小批量试生产。

通过实际生产过程，进一步验证AMT的稳定性和可靠性。

4.批量生产阶段：经过试生产阶段的验证后，进入批量生产阶段。

通过优化生产工艺和提高生产效率，降低生产成本，提高市场竞争力。

四、适用范围电控机械变速器（AMT）适用于各种类型的车辆，包括轿车、SUV、商用车等。

特别是在一些需要较高传动效率的车辆中，AMT的优势更加明显。

此外，由于AMT具有较高的燃油经济性，因此也适用于新能源汽车市场。

五、创新要点1.电子控制系统：AMT采用了先进的电子控制系统，能够实现对机械变速器的快速、准确控制。
