《电流的测量》人教版九年级初三物理PPT课件
合集下载
人教版九级物理全册154电流的测量课件31张共31张文稿演示
3、电流表的内电阻很小，决 不能不经过用电器直接接在 _电__源__两__极_上____。
看一看 1、电流表有 三 个接线柱。
旋转螺 丝调零
2、刻度盘上有 （二后回答。
3、三个接线柱是否都要接 入电路？
4、读数时应该读哪一排数
字？ 选标有“－”和“0.6”的接线柱：量程为0 ～
0.分6A度值为
0.02A。
选标有“－”和“3”的接线柱：量程为 0 ～ 3，A分度值为 0.1A 。
3、 探究：
电流表的使用方法
?
如何连接？
电流表连接举例：
找一找 下面四幅图的连接有问题吗？ 电流要从不电要流电把不表流电要的表流超“与表过+被直”电测接接流用连线表电到柱的器电进量要源，程串的“；联两-”；极接上线．柱出
2、单位：安培 简称：安 符号：A 常用单位：毫安（mA）、微安（μA）
3、单位换算： 1A=103mA 1mA=103μA 1A=106μA
安培（1775年—1836年），法国物理学家，在 电磁作用方面的研究成就卓著，对数学和化学 也有贡献。
练一练
8安培= 8 × 103 毫安= 8 × 106 微安 28毫安=2.8 × 104微安= 2.8×10-2 安培 800微安= 0.8 毫安= 8 × 10-4 安培
二、电流表
电流表的结构、读数
电流表的结构：
➢刻度盘 ➢指针 ➢接线柱
电流表的符号：
A
电流表的使用 1、电流表必须串__联__在被测电 路中，使电流从“_+_”接__线__柱___ 流进电流表，从“_-_”_接__线_柱___ 流出。
2、通过电流表的电流不得超 过电流表的量__程__。如果不知 道被测电流的大小，可以先 试__触__最__大__量_程__。
看一看 1、电流表有 三 个接线柱。
旋转螺 丝调零
2、刻度盘上有 （二后回答。
3、三个接线柱是否都要接 入电路？
4、读数时应该读哪一排数
字？ 选标有“－”和“0.6”的接线柱：量程为0 ～
0.分6A度值为
0.02A。
选标有“－”和“3”的接线柱：量程为 0 ～ 3，A分度值为 0.1A 。
3、 探究：
电流表的使用方法
?
如何连接？
电流表连接举例：
找一找 下面四幅图的连接有问题吗？ 电流要从不电要流电把不表流电要的表流超“与表过+被直”电测接接流用连线表电到柱的器电进量要源，程串的“；联两-”；极接上线．柱出
2、单位：安培 简称：安 符号：A 常用单位：毫安（mA）、微安（μA）
3、单位换算： 1A=103mA 1mA=103μA 1A=106μA
安培（1775年—1836年），法国物理学家，在 电磁作用方面的研究成就卓著，对数学和化学 也有贡献。
练一练
8安培= 8 × 103 毫安= 8 × 106 微安 28毫安=2.8 × 104微安= 2.8×10-2 安培 800微安= 0.8 毫安= 8 × 10-4 安培
二、电流表
电流表的结构、读数
电流表的结构：
➢刻度盘 ➢指针 ➢接线柱
电流表的符号：
A
电流表的使用 1、电流表必须串__联__在被测电 路中，使电流从“_+_”接__线__柱___ 流进电流表，从“_-_”_接__线_柱___ 流出。
2、通过电流表的电流不得超 过电流表的量__程__。如果不知 道被测电流的大小，可以先 试__触__最__大__量_程__。
新人教版九年级物理全册教学课件15.4《电流的测量》(共29张PPT)
1、电流：
表示电流强弱的物理量，符号I
2、单位：安培，符号
A
还有毫安(mA)、微安（µA）
3、电流单位换算关系：
1A＝1000mA
1mA＝1000µA
3、电流单位换算关系：
1安培=__1_×_1_0_3_毫安 1毫安=__1_×_1_0_3_微安 1安培=__1_×_1_0_6_微安
练习： 1A= 106 µA
100 µA 50mA 200mA 0.2A 1A 5A 200000A
二、电流的测量：
电流表，符号 A
1、电流表的构造
2、电流表的连接
（1）电流必须从正接线柱流进去， 从负接线柱流出来
若反接，表针会向左偏转，这样 不但无法读数，有时候还会损坏 电流表。
2、电流表的连接
（2）选择合适的量程
在接电流表时要先估算电流的强弱。若 待测电流小于0.6安，应选“-”和“0.6”接 线柱；若待测电流在0.6~3安之间，应 选“-”和“3”接线柱。
若不知道量程，应该选较大 的量程，并进行试触
（3）电流表和用电器必须串联 （等于一条导线）
若与用电器并联电流表的示 数不是流过用电器的电流，而且 很容易损坏电流表。
（4）任何情况下都不能使电流表 直接连到电源两极上
若直接连到电源两极会 造成电源短路
-+ A + A-
- A+ -A+
3、电流表的读数
C．要正确读出电流表的示数，必须先 看清电流表所使用的量程
D．如果电流表与被测用电器并联连接， 则电流表一定被烧坏
6、读出图1和图2的电流表的示数。 I1= 0.14 A ，I2= 2.4 A 。
1
2
பைடு நூலகம்
表示电流强弱的物理量，符号I
2、单位：安培，符号
A
还有毫安(mA)、微安（µA）
3、电流单位换算关系：
1A＝1000mA
1mA＝1000µA
3、电流单位换算关系：
1安培=__1_×_1_0_3_毫安 1毫安=__1_×_1_0_3_微安 1安培=__1_×_1_0_6_微安
练习： 1A= 106 µA
100 µA 50mA 200mA 0.2A 1A 5A 200000A
二、电流的测量：
电流表，符号 A
1、电流表的构造
2、电流表的连接
（1）电流必须从正接线柱流进去， 从负接线柱流出来
若反接，表针会向左偏转，这样 不但无法读数，有时候还会损坏 电流表。
2、电流表的连接
（2）选择合适的量程
在接电流表时要先估算电流的强弱。若 待测电流小于0.6安，应选“-”和“0.6”接 线柱；若待测电流在0.6~3安之间，应 选“-”和“3”接线柱。
若不知道量程，应该选较大 的量程，并进行试触
（3）电流表和用电器必须串联 （等于一条导线）
若与用电器并联电流表的示 数不是流过用电器的电流，而且 很容易损坏电流表。
（4）任何情况下都不能使电流表 直接连到电源两极上
若直接连到电源两极会 造成电源短路
-+ A + A-
- A+ -A+
3、电流表的读数
C．要正确读出电流表的示数，必须先 看清电流表所使用的量程
D．如果电流表与被测用电器并联连接， 则电流表一定被烧坏
6、读出图1和图2的电流表的示数。 I1= 0.14 A ，I2= 2.4 A 。
1
2
பைடு நூலகம்
人教版九年级全册物理 《15.4 电流的测量》课件20张PPT
4、常见的电流值
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
1、测量电流的仪器——电流表
认识电流表 数值单位 指针 负接线柱 量程为0～0.6 A 电流表的电路符号 调零螺母 正接线柱 量程为0～3 A
刻度盘
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
2、电流表的使用规则
1、电流
表示电流强弱的物理量，简称电流
2、电流的符号 ： I 3、电流的单位及换算
单位：安培 符号：A
电流的常用单位：毫安（mA）微安（mA）
电流单位间的换算关系：
1A＝103mA 1mA＝10-3 A 1mA＝103µ A 1µ A ＝ 10-3 mA
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
2、关于电流和电源，下列说法正确的是（ D ）
A. 电路中只要有电源，就一定产生电流
B. 电流是由电荷的无规则运动而形成的 C. 电流的方向总是从电源正极流向负极 D. 电源外部，电流总是从电源正极流向负极
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
3、连接实物图，要求两灯并联，开关控制两 盏灯，电流表测灯L2的电流（约 0.5 A），并 画出电路图。
到电源的正、
负极上！
人教版 九年级物理 第十五章 电流和电路 第4节 电流的测量
3、正确读出电流表值
（1）明确所选电流表的量程；
（2）确认每一大格和每一小格所代表的值，即
确定电流表的分度值； （3）由指针位置读出示数。
量 程
量 程
0~0.6A
分度值
0~3A
分度值
0.02 A
示 数
0.1 A
15.4电流的测量—人教版九年级物理全一册课件(共31张PPT)
实验结论
03
小结
Life isn't about waiting for the storm to pass. it's about
learning to dance
小
结
串联电路中，电流处处相等； 并联电路中，干路电流等于支路 电流之和
04
习题
Life isn't about waiting for the storm to pass. it's about
2020
01 前提回顾
目
02 实验探究
录 03
小结
04
习题
01
前提回顾
Life isn't about waiting for the storm to pass. it's about
learning to dance
前提回顾
（1）、电流：表示电流强弱的物理量； （2）、串联电路：电路中各元件逐个顺次首尾连接 （3）、并联电路：各元件“首首相接，尾尾相接”，并 列连在电路两点之间
learning to dance
习题
B
习题
C
2030
02
实验探究
Life isn't about waiting for the storm to pass. it's about
learning to dance
实验探究
需要的器材
电流表的连接规律：
1、电流表必须和被测用电器串联 2、被测电流不要超过电流表量程（试触法） 3、接线柱接法要正确 4、不能直接接在电源两级上
实验探究
实验步骤
1、设计所需电路 2、连接电路 3、进行实验

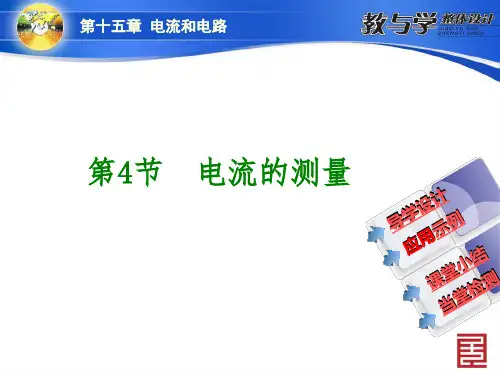

电流的测量 初中九年级物理教学课件PPT课件 人教版
时小灯泡亮一些？
答： 用两节串联电池时小灯泡亮一些
。以根据小灯泡的亮度判断电流的大小 。
第十五章 电流和电路
学点2 怎样连接电流表 材料：如图15－4－5所示的电流表，观察它的接线柱、量
程、分度值。
图15－4－5
第十五章 电流和电路
实验：如图15－4－6所示，连接实物，使小灯泡发光并且 电流表能够测出流过小灯泡的电流(估计为0.1～0.3 A)。
第十五章 电流和电路
类型三 判断电流表的测量对象 例3 如图15－4－10所示，电流表A1测量通过__L_2_、__L_3 _ 的电流，电流表A2测量通过_L_1_、__L_2__的电流。
图15－4－10
第十五章 电流和电路
类型四 含电流表的电路图和实物图转换 例4 根据图15－4－11甲，用笔画线代替导线，连接图乙所 示的实物电路，已知电路中的电流约为0.8 A。(要求导线不能 交叉)
第十五章 电流和电路
4．如果想用电流表测电铃工作时的电流，如图15－4－17所
示的电路图设计正确的是
( C)
解析
图15－4－17 根据电流表的连接方法分析。
第十五章 电流和电路
第十五章 电流和电路
3．如图15－4－16所示的四图中关于电流表的连接，只有A接 法是正确的，请分别指出其余三种错误接法究竟错在哪里？
图15－4－16
第十五章 电流和电路
B接法的错误：__正__、_负__接__线__柱__接_反____________________； C接法的错误：_直__接__接__在_电__源__上__，__造_成__短__路_____________； D接法的错误：_与__灯__泡__并_联__，__造__成__短_路_________________。
相关主题
